Манипулятор на прицеп своими руками: как сделать и установить

Содержание статьи

1. Когда и кому может пригодиться
2. Сборка конструкции своими руками
3. Подготовка прицепа
4. Транспортировка лодок из ПВХ — как перевозить лодку в прицепе
5. Подъемное устройство
6. Какой выбрать салонный фильтр — угольный или обычный: в чем разница

Здравствуйте, дорогие друзья! Сегодня мы поговорим про достаточно необычное, но для многих полезное и необходимое решение. Это манипулятор своими руками, который можно установить на обычный прицеп.

Кто-то подобные конструкции устанавливает на ГАЗ 53 непосредственно на кузов, либо же на ЗИЛ и на Газель. Другие же используют простые легковые прицепы, совершенствуя их конструкции и расширяя эксплуатационные возможности.

Каким именно будет манипулятор, решать вам. Это может быть гидравлический или ручной с механическим приводом, фактически зависящем от ваших усилий. Это вопрос к тому, какую конкретно лебедку вы купите для реализации поставленной цели.

Когда и кому может пригодиться

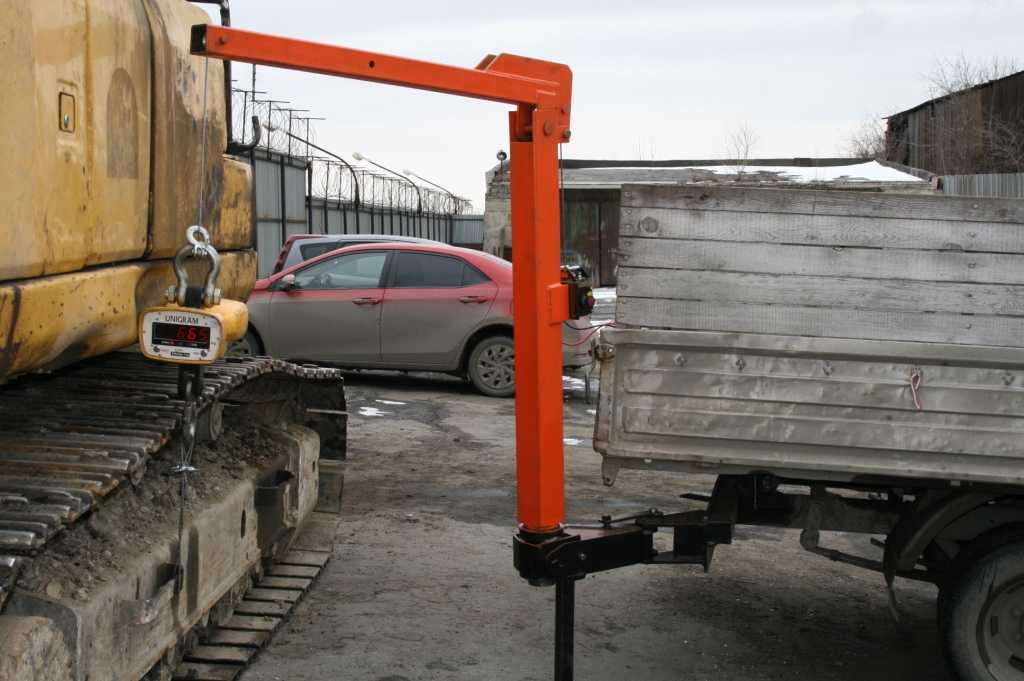

Прежде чем рассказать о том, как делается и устанавливается самодельный кран-манипулятор на прицеп легковой машины, стоит затронуть тему необходимости такой конструкции. Соглашусь, что далеко не всем и не всегда он может пригодиться.

Наличие крана-манипулятора на легковом прицепе расширяет его функциональные возможности, увеличивает эксплуатационные характеристики. Если вам приходится регулярно перевозить какие-то тяжелые предметы, при этом отсутствует самосвальный механизм на прицепе, можно воспользоваться подъемным краном. Обладая определенными параметрами грузоподъемности, он даст возможность поднимать на борт и спускать с него грузы разного типа. Актуально для строителей, ремонтников, дачников и просто хозяйственников.

Фактически это альтернатива для ручной лебедки на прицепе. Но только кран обладает более широкой сферой применения. Этот вопрос стоит рассмотреть на конкретных примерах.

Возможности прицепа с краном во многом зависят от того, какая грузоподъемность самого автоприцепа и непосредственно созданного своими руками крана. Некоторые модели способны поднять две тонны, но если платформа прицепа на такой груз не рассчитана, могут возникнуть проблемы при эксплуатации и перевозках.

Что же касается непосредственной сферы применения, то тут можно выделить несколько примеров.

Если вы установите на свой автоприцеп кран-манипулятор, то сможете использовать его:

• для леса;
• для поднятия бочек;
• погрузки стройматериалов;
• работы с крупногабаритными предметами;
• переноса груза с места на место в небольшом радиусе;
• поднятия грузов на высоту;
• транспортировки досок и бревен;
• загрузки лодки;
• перевозки мототехники;
• сельскохозяйственных работ;
• в строительных целях и пр.

Вариантов на самом деле много. Они лишь ограничены задачами, которые стоят перед вами, и эксплуатационными характеристиками созданного прицепа с краном-манипулятором.

Сборка конструкции своими руками

Чтобы после первого же применения стрела не деформировалась и не потребовалось разобрать всю конструкцию, к вопросу самостоятельного изготовления нужно подойти максимально ответственно.

Фактически работа подразумевает выполнение 2 этапов.

• Подготовка прицепа. Для начала придется подготовить сам прицеп. Ведь установить кран непосредственно на платформу, особенно когда пол выполнен из фанеры, не получится. Кран займет полезное пространство и не обеспечит нужную эффективность. Потому лучше делать узел за пределами бортов или грузовой платформы. Подготовив площадку для крана, далее наступит следующий этап;
• Изготовление крана и его установка. Собрать кран можно из подручных материалов, но лучше использовать качественные компоненты с нужными параметрами прочности и устойчивости к износу в ходе эксплуатации. Об этом расскажу чуть позже.

Теперь по каждому этапу пройдемся отдельно.

Скажу сразу, что это лишь пример, который вы можете использовать в качестве основы или повторять его с абсолютной точностью. У всех разные прицепы и различные возможности, как и задачи, стоящие перед подобной конструкцией.

Подготовка прицепа

Никто не запрещает вам использовать готовые чертежи из сети. Только предварительно убедитесь, что они правильные, выполнены грамотно и соответствуют реальным характеристикам получаемого крана. Плюс не забывайте, что в некоторых случаях правильнее и проще установить лебедку для прицепа, а не монтировать самодельный манипулятор.

Возможно, кому-то потребуется дополнительно люлька, либо стрела увеличенного размера. Все индивидуально, но в качестве примера одну конструкцию описать стоит. Подкрепить полученные знания всегда можно с помощью фото и видео инструкций, представленных в сети.

Перед тем как сделать сам кран, займемся подготовкой автоприцепа. Суть подготовительных мероприятий заключается в следующем:

• подготовить материалы для изготовления конструкции;
• сделать выдвижные подставки из профильной трубы и металлических пластин;
• тем самым автоприцеп будет более устойчивым;
• на основе профильной трубы выполнить прямоугольную раму для монтажа самого крана;
• прикрепить ее к перекладине подрамника;
• внутри одной из труб подставки зафиксировать выдвижную ножку;
• с помощью листового металла вырезать площадку требуемого размера;
• приварить к листу металла отрезок трубы;
• ребрами жесткости дополнительно соединить трубу с площадкой под кран.

Что касается материалов, то профильную трубу лучше брать с сечением около 50×50 мм. Листовой металл не должен быть по толщине менее 5 мм. Отрезок трубы для основания под кран берется в районе 90 мм в диаметре. Длина произвольная, но не менее 300 мм.

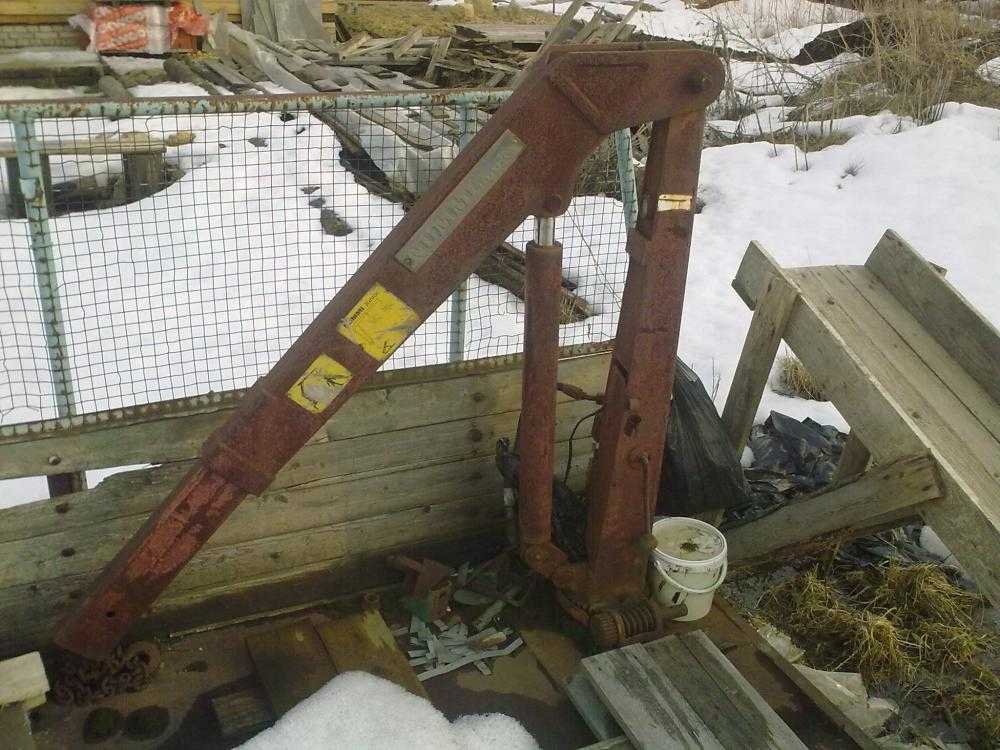

Подъемное устройство

Теперь у вас в распоряжении есть прицеп, на котором присутствует специальная подставка и основание для будущего крана-манипулятора. Где именно и с какой стороны делать площадку, решайте сами. Тут есть разные варианты.

Что же касается подъемного устройства, то здесь работа предусматривает выполнение следующих операций:

• из трубы диаметров около 80 мм делается стойка;
• с одного конца стойки параллельно фиксируются две металлические пластины;
• ко второму концу приваривается основание, подготовленное на прицепе;
• внутри основания можно засыпать шарики от подшипников, смазав их маслом;
• тем самым стойка будет свободно вращаться во время работы;
• между пластиками стойки монтируется стрела с помощью болтового соединения;
• стрелу можно сделать из труб с сечением 60×60 и 50×50 мм;
• чтобы стрела регулировалась по наклону и вылету, в трубах и пластинах необходимо высверлить отверстия;
• в них вставляются стороны;
• к стреле далее вваривается ручная лебедка.

Подобный кран теперь осталось только болтами закрепить на прицепе. Сварным методом соединять манипулятор с прицепом не стоит, поскольку вряд ли сотрудники ГИБДД похвалят вас за выезд на дорогу общего пользования с подобным самодельным творением.

Это лишь пример того, как можно собственными силами превратить обычный прицеп в более функциональное прицепное транспортное средство. Далее выбор за вами.

Делитесь своими мыслями и идеями на этот счет. Если знаете, как усовершенствовать конструкцию, жду ваших комментариев.

Подписывайтесь, оставляйте отзывы, задавайте актуальные вопросы и рассказывайте о нас своим друзьям!

Watch this video on YouTube

своими руками, на ГАЗель, манипулятор, балка, мини, установка, на трактор

Автор Михалыч На чтение 3 мин.

Кран-манипулятор — это силовая установка, монтируемая на подвижные платформы. Она поднимает и переносит тяжелые грузы за короткий промежуток времени. Такое оборудование можно сделать самостоятельно и установить самодельный кран в кузов грузовика.

Популярные модели

Краны-манипуляторы производятся в:

• Японии.
• Китае.
• России.
• Германии.
• Италии.
• Корее.

Выбрать модель силовой установки можно из таких торговых марок ведущих мировых производителей:

• Atlas;
• Amco Veba;
• Effer;
• Hiab;
• Ferrari;
• Fassi;
• Palfinger epsilon;
• Unik;
• Isuzu;
• Foton;
• PM;
• XCMG;
• Атлант;
• БАКМ;
• Велмаш.

Установки Foton имеют показатель грузоподъемности 6 т, а их длина — больше 6 м. Foton Олли перевозит грузы и полезен в строительных работах.

Крановая установка Isuzu QL 1100 TMA является одной из новинок японской компании. Грузоподъемность — 5,5 т, длина около 6 м.

Кран-манипулятор Hiab 600EP5HiPro поднимает грузы до 16 т. Его можно использовать для перемещения крупно- и негабаритных грузов. Оснащен пультом для дистанционного управления. Данное устройство способно поднимать грузы, которые расположены возле его колес.

Мини-кран перемещает груз весом до 3 т. Популярные модели :

• СОРОКИН 8.10.
• АЕ&Т 1т Т62201.
• АЕ&Т 1т Т62101.
• СОРОКИН 8.6.
• СОРОКИН8.2.
• СОРОКИН 8.22.
• СОРОКИН 8.3.

Подходящая крановая установка на Газель должна поднимать вес 800 кг. Это такие модели:

• РМ 3622 СЕ, производитель — Италия, монтируется за кабиной;
• Unik URA — 100, производитель — Япония, монтируется внутри бортовой платформы.

Газель с КМУ подходит для транспортировки крупногабаритных и легких грузов, а также для погрузочно-разгрузочных работ.

Как сделать и установить самому

Осуществить монтаж автокрана можно самостоятельно. Он устанавливается на транспортное средство. Для этого нужно снять кузов с шасси, чтобы поменять подрамник, т.к. заводская конструкция слаба и может треснуть. Подрамник надо сделать своими руками потому, что прикреплять крановую установку напрямую к раме запрещено.

Его можно сварить из наружного (18 мм) и внутреннего швеллеров. Планки сгибаются так, чтобы они повторяли форму рамы. Меньшая рейка вставляется в больший швеллер, чтобы образовался прямоугольник. К сваренной раме крепятся готовые швеллера. Между ними и базой ложится пожарный шланг для выравнивания плоскости планок и рамы.

Устанавливается на подрамник кран, в состав которого входят:

• балка;
• стрела;
• опорные стойки;
• специальные стремянки.

С помощью специальных стремянок закрепляется установка. Необходимо в стремянки вдеть распорки, изготовить которые можно так:

1. Отрезок трубы диаметром немного больше сечения стремянки и длиной в половину высоты рамы приваривается к пластине, толщина которой 7-10 мм. Меньшая сторона прямоугольной пластины — 7-9 см, большая должна плотно заходить внутрь рамы.
2. Потом стремянки сильно затянуть.

Чтобы силовая установка не перемещалась, необходимо приварить к подрамнику базы уголки.

После установки кузова нужно оставить зазор 15-20 см между кузовом и автокраном. Еще надо подсоединить гидравлический насос для функционирования манипулятора.

Возможна установка крана также и на трактор. Например, на Беларус 80.1 можно установить ИНМАН ИМ-16.
