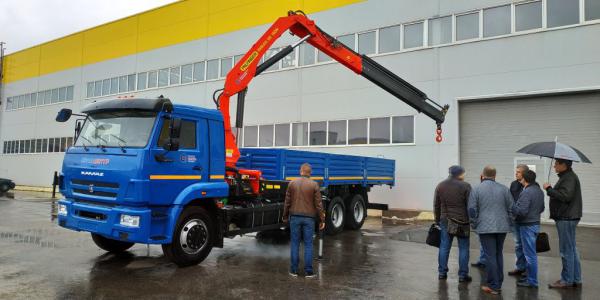

Кран-манипулятор PK 15500A на шасси КАМАЗ-65117

Характеристики краноманипуляторной установки

Макс. подъемный момент	14,1 тм
Макс. грузоподъемность	6 100 кг
Макс. гидравлический вылет	8 м
Угол поворота	420°
Усилие поворота с одинарным приводом	1,8 тм

Стандарт размаха аутригеров	4600 мм
Требуемое для монтажа пространство (станд.)	810 мм
Ширина в транспортном положении	2500 мм
Макс. рабочее давление	30 мПа
Общий вес (станд.)	1769 кг

Грузовое шасси

Базовое шасси	КАМАЗ-65117-3010-50

Колесная формула	6×4

Параметры масс
Масса перевозимого груза	11 870 кг
Снаряженная масса	11 970 кг

Распределение нагрузки
На передний мост	5 920 кг
На заднюю тележку, кг	18 000 кг

Двигатель
Модель	КАМАЗ 740. 705-300
Тип	Евро-5
Номинальная мощность	300

Коробка передач
Модель	154
Тип	Механическая

Кабина
Тип	Цельнометаллическая, двухдверная
Исполнение	Со спальным местом

Внутренние размеры грузовой платформы
Длина	6 818 мм
Ширина, мм	2 470 мм
Высота	730 мм

Габаритные размеры автомобиля
Длина	10 310 мм
Ширина	2 550 мм
Высота, не более	3 340 мм

Габаритный чертеж

Грузоподъемность на вылете

Материалы

Буклет

КАМАЗ 65117-3010-50-КМУ PK-15500 PK15500A).

pdf

Сохранить как PDF

Сохранить как PDF с вложениями

Сохранить как PDF (HTML)

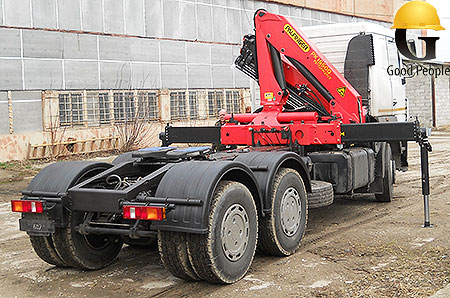

КМУ Palfinger PK 15500

Крановая установка КМУ Palfinger PK15500

Грузоподъемность: 6200 кг

Рабочий радиус: 14,5 м

Состояние: Новое (Оригинал)

Производитель: Palfinger (Австрия)

Количество КМУ Palfinger PK 15500

Категории: Palfinger, Гидроманипуляторы

Описание
Характеристики

Описание

Palfinger РК 15500А Performance — самый лучший и самый востребованный кран в своем классе.

Его великолепные характеристики грузоподъемности — 6100 кг, вес крана-манипулятора — 1769 кг и грузовой момент — 14,6 тм, сделали его самым востребованным и самым ликвидным среди пользователей грузоподъемной техники.

В комплектацию КМУ входят: две опоры шириной 4,6 м с ручным поворотом и выдвижением; гидробак на 80 л; 2 пульта управления с земли с обеих сторон; система защиты от перегруза; счетчик моточасов; креномер; кнопка аварийного отключения; крюк г/п 8 т с роликовым подшипником; комплект монтажного крепежа.

Манипулятор имеет следующие характеристики: максимальное давление — 300 бар; рекомендуемая подача гидронасоса — 40-60 л/мин; электропитание — 24 В (по заказу 12 В).

Кран-манипулятор РК 15500 имеет шестигранное сечение стрелы, что существенно увеличивает жесткость конструкции крана, при работе с большими грузами.

Монтаж на различные шасси

Установка может работать на тракторном или автомобильном шасси грузоподъемностью не менее 10 т. В числе подходящих машин – вездеходные грузовики марок «ГАЗ», «ЗиЛ», «Урал», «КамАЗ» и многие другие.

Мы осуществляем гарантийный и выездной ремонт крано-манипуляторных установок (КМУ), погрузчиков, грейферов, захватов, мультилифтов, гидроманипуляторов (ГМУ), гидробортов, эвакуаторов, автовышек, ковшей и другого гидравлического оборудования. Узнать о наличии запчасти “КМУ Palfinger PK 15500” , способе оплаты и возможности доставки по России или другие государства, можно у наших менеджеров.

Вы можете приобрести оригинальную запчасть или её аналог. Отгрузка заказа в день оплаты. Мы можем подобрать для доставки деталей подходящую транспортную компанию. Всегда внимательно проверяем груз перед отправкой. Предоставляем гарантию на товар. На все вопросы ответят наши менеджеры! Напишите нам в чат, через форму на сайте или закажите звонок.

Свяжитесь с нами по телефону +7 (495) 248-00-15 или форме ниже:

Обращаем Ваше внимание на то, что данный интернет-сайт носит исключительно информационный характер и ни при каких условиях информационные материалы и цены, размещенные на сайте, не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ.

Характеристики

Технические характеристики Palfinger PK 15500 Performance
Модификация	Std	А	В	С	D	Грузовой момент 143,2 кН/м / 14,6 тм
Вес КМУ, кг	1619	1769	1904	2029	2170	Максимально возможный гидравлический вылет	14,3 м
Вылет, м	Грузоподъемность на вылете, кг					Максимально возможный вылет с механическими вставками	18,4 м
2,3	6200	6100	6000	5850	5750	Грузоподъемность на вылете 18,4 м с механическими вставками	430 кг
4,5	3260	3140	3040	2960	2860	Рабочее давление максимальное	300 бар
6,1	2380	2250	2140	2050	1940	Угол поворота	420º
8,0		1690	1570	1470	1350	Величина выдвижения балок аутригеров
10,1			1230	1110	990	R 1	4,6 м
12,2				910	780	R 2 (R 2X)	5,6 м
14,3					650	R 3X	6,6 м
Максимальная грузоподъемность						6100 кг
Опоры						2 шт. , гидравлические, с поворотом
Управление						С земли, 2 пульта с обеих сторон
Рекомендованный тоннаж машины						10.0 т и больше
Рекомендованные шасси						КАМАЗ-65117, КАМАЗ-43118, КАМАЗ-65115, КАМАЗ-44108 (тягач), КАМАЗ-65116 (тягач), МАЗ-5336, МАЗ- 6312А8, Hyundai HD-120, Hyundai HD-170, Hino 500, VOLVO FE-Truck, Scania P230, Scania P420, Renault Lander, MAN 33.350, Mercedes Benz Actros

Бортовой автомобиль 6586-001-01 с КМУ PALFINGER PK 15500A на шасси КАМАЗ-65117 (2421) купить на Global Rus Trade

Цена Цена по запросу

Описание

Стандарт: Евро 4 Максимальная скорость 80 км/ч Базовое шасси – КАМАЗ-65117 6х4 Колесная формула – 6х4 Грузоподъемность автомобиля 11700 кг. Допустимая полная масса – 24000 кг Общий вес поезда 38000 кг Полная масса прицепа 14000 кг Тип кабины – односпальная кровать Двигатель ISBe4 300 Cummins 6 База – 4970 мм Длина – 10310 мм Площадь площадки 16,42 м2 Автокран мод. 6586-001-01 краниомандибулярный с установкой PALFINGER PK 15500A предназначен для выполнения широкого спектра погрузочно-разгрузочных, строительных и транспортных работ с различной нагрузкой. Максимальное рабочее давление 300 бар. Платформенная доска, состоит из основания, выполненного в виде каркаса, на который устанавливаются деревянные доски настила пола и металлические борта. Боковая и задняя стороны крепятся к шарниру. Преимущества автомобиля: сводит к минимуму ручной труд; сокращает количество занятых до одного человека; сокращает количество используемых единиц до одной; позволяет устанавливать грузы в труднодоступных местах и переносить их через навесной каркас; позволяет выгружать груз в кузов, стоящий рядом с грузовиком или прицепом. КМУ PALFINGER PK 15500A с двумя выдвижными телескопическими секциями стрелы обеспечивает компактность и маневренность при движении, а в выдвинутом положении – обширную рабочую зону и большую высоту перемещения груза при работе. КМУ PALFINGER RK 15500А оборудован системой ОСК, которая предназначена для предотвращения перегрузки крана, и дополнительной системой безопасности НЕ-АУС, позволяющей оператору в любой момент осуществить аварийную остановку КМУ.

При дополнительном гидравлическом соотношении наконечника стрелы на КМУ может быть установлено дополнительное оборудование: буровое оборудование, полип-грейфер, бордюрный грейфер, манипуляторная вилка, прижимная скоба, челюстной захват.

Характеристики

Модель двигателя/тип двигателя: Сummins ISB6.7e4 300/дизель с турбонаддувом и ОНВ
Максимальная высота подъема над уровнем земли/глубина опускания, м 9090 0 3,90 0 4,900 4 910014
Грузоподъемность с вертикальной/горизонтальной стрелой, кг: 6100 / 3140 / 2250 / 1690
Удлинение опорных балок / грузовой момент, кН м / т м: механическая / 138 / 14,1
KMU model / boom type: PALFINGER PK 15500 A / Z
Platform: overall / internal dimensions, mm: 6781 x 2550 x 984/6648 x 2470 x 730
Column rotation angle, град/ширина контура опоры, м: 420/6,62
Место управления/тип цилиндров: 2 пульта на обе стороны/ручное вращение
Габаритные размеры: длина х ширина высота, мм: 10210 х 2550 х 3330 * (3345 **) (размеры для автомобиля со снаряженной массой: * – с шинами 11,00 R 22,5; ** – с шинами 11,00 R20)
Максимальная полезная мощность, кВт (л. с.) / при частоте вращения коленчатого вала, об/мин: 219 (298) / 2500
