Клапан обратный для гидравлики: Гидравлические обратные клапаны, гидрозамки, гидроклапаны ⚙ Купить по выгодной цене

Содержание

  • Клапаны обратные DIN2353 и резьбой BSPP или NPT на складе ЛенГо
      • Клапан обратный с резьбой BSPP или NPT
      • Клапан обратный CPOM с сервоуправлением для модульного монтажа
        • CPOM3DDV
        • Функции обратных клапанов
        • Клапаны обратные гидравлические принцип работы
        • Типы присоединения
  • Клапаны обратные | Мир гидравлики
  • Значение обратных клапанов в гидравлических системах
    • Шипы давления блока
    • Предотвращение слива масла из маслопроводов
    • Блокировка подачи масла из аккумулятора
    • Предотвратить перетекание масла из работающего насоса в автономный насос
  • Что такое гидравлический обратный клапан и зачем он вам нужен? | Flowfit Hydraulics
    • Что такое гидравлический обратный клапан?
    • На что обратить внимание при выборе идеального гидравлического обратного клапана

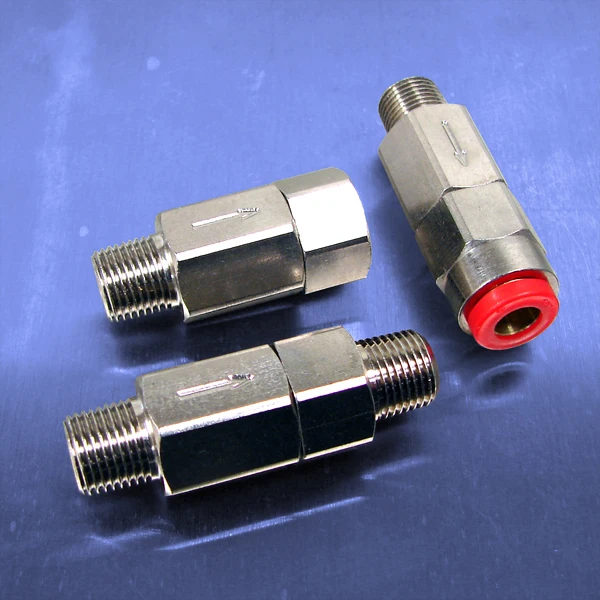

Клапаны обратные DIN2353 и резьбой BSPP или NPT на складе ЛенГо

Сортировать: По популярностиПо новизнеЦены: по возрастаниюЦены: по убыванию

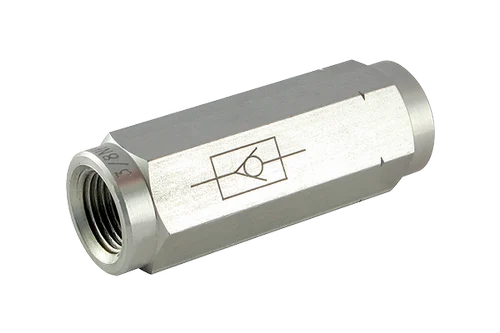

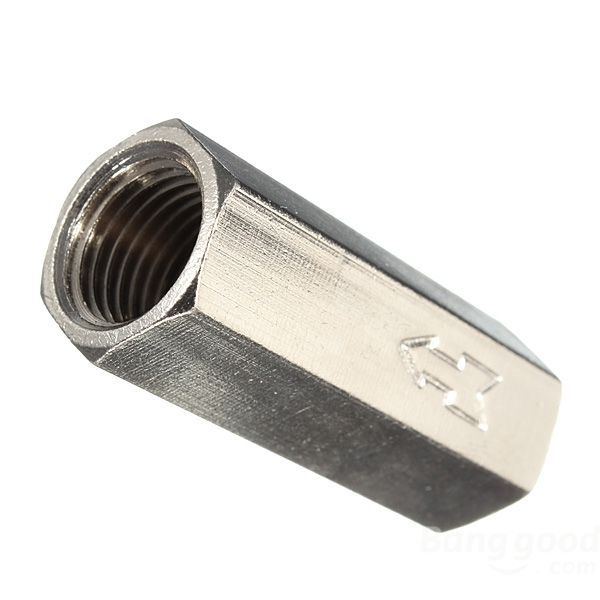

  • Клапан обратный с резьбой BSPP или NPT

    Клапан или дроссель (вентиль или гидродроссель) типа NDV предназначен для точной регулировки расхода рабочей жидкости или для полного перекрытия потока.

    Если Вам необходимо изделие из нержавеющей стали, легированной стали или алюминия, пожалуйста укажите это в запросе.

    Если Вам неизвестен материал изделия укажите необходимые параметры: давление, температуру и среду применения.

  • Клапан обратный CPOM с сервоуправлением для модульного монтажа

    Обратный клапан с сервоуправлением в исполнении для модульного монтажа

    Значение средней наработки на отказ — 150 лет

    Корпус клапана производится из стали



    Спецпредложение на обратный клапан:

    CPOM3DDV

    подробности по телефону: +7 (812) 640-05-24

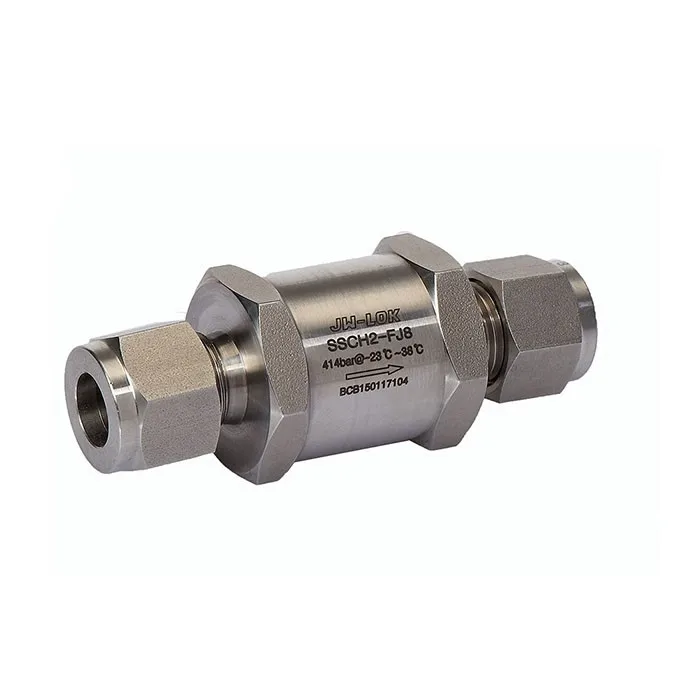

Клапаны обратные высокого давления

Регулировка движения потока жидких материалов в гидравлической системе — это основное назначение обратных клапанов.

Клапаны изготавливаются с использованием высокопрочных, нержавеющих марок стали в соответствии с европейскими стандартами DIN 2353, DIN 3861 и DIN 3859, а также международным стандартом ISO 8434. Это позволяет использовать их даже в агрессивных средах с чрезмерно низкими или высокими температурам, а также гарантирует высокую надежность, прочность соединения и точного контроля потока жидкости.

На сегодняшний день различают несколько видов клапанов:

  • обратный клапан гидравлический;
  • предохранительный клапан.
Функции обратных клапанов

Предотвращение изменения направления движения жидкости в системе гидравлики — это основное назначение обратных клапанов. Тем самым они выполняют защитные функции, оберегая оборудование, механизмы и насосы, установленные в системе. В качестве запорных элементов используется высокопрочная пружина с запорной пластиной.

Клапаны обратные гидравлические принцип работы

Клапаны работают в автоматическом режиме:

  • В случае отсутствия давления или движения жидкости в системе – пружина с пластиной перекрывает ход под собственным давлением, как только в системе появляется давление — затвор открывается, пропуская жидкость.
  • При падении давления – пружина вновь перекрывает отверстие, под действием давления, препятствуя обратному ходу жидкости.
Типы присоединения

В свою очередь, клапаны разделяются между собой по типу присоединения к системе гидравлики.

Резьбовой монтаж – этот тип, используемый в гидравлике, считается наиболее распространенным. Он актуален для монтирования небольшого размера затворов в гидросистемы мобильной гидравлики, а точнее в сельскохозяйственную, дорожно-строительную или коммунальную мобильную технику. При монтаже гидравлический клапан присоединяется к гидросистеме штуцерами, либо внутренней или наружной резьбой. Менее распространены модульные, клапанные, сэндвич пластинчатые клапаны.

Узнать подробности или получить консультацию специалиста по подбору клапанов обратных гидравлических высокого давления можно по телефону +7 812 640-05-24, режим работы офиса в разделе Контакты.

Клапаны обратные | Мир гидравлики


Гидроклапаны (клапаны обратные) предназначены пропускания потока рабочей жидкости только в одном направлении и запирания в обратном.

Область применения – гидроприводы станков, мобильной техники, кузнечно-прессового оборудования, литейных машин, литьевых машин и другого оборудования, имеющего гидрофицированный привод.







  • Клапаны обратные МКОВ (см.здесь)
  • Гидроклапан обратный типа Г51-3 (см.здесь)
  • Гидроклапан обратный типа 1МКО (см.здесь)
  • Гидроклапан обратный типа КОM (см.здесь)
  • Гидроклапаны обратные КОЛ, КВRН (см.здесь)





Вы можете ознакомиться с перечнем жидкостей, рекомендуемых для использования в гидросистемах.(Здесь)



Модульного монтажа типа КОМ6/3, КОМ10/3.

ВИД: КОМ 6/3Назначение и область примененияГидроклапаны обратные КОМ-6/3М, КОМ-10/3М предназначены для пропускания потока рабочей жидкости в одном направлени и запирания в обратном.Технические характеристикиНаименование параметраВеличинаУсловный проход, мм6Давление на входе, МПа:номинальноеминимальное320,3Давление открывания обратного клапана, МПа0,035Расход рабочей жидкости, л/мин:номинальныймаксимальный3280Внутренняя герметичность (максимальные внутренние утечки), см3/мин0,5Перепад давлений на обратном клапане, МПа (при номинальном расходе)0,3Структура условного обозначен

Гидроклапаны МКОВ (клапаны обратные встраиваемые)

вид :Гидроклапан МКОВ-16/3Ф1О, МКОВ-16/3Ф2, МКОВ-16/3В3Назначение и область примененияГидроклапаны МКОВ (клапаны обратные встраиваемые)предназначены пропускания потока рабочей жидкости только в одном направлении и запирания в обратном. Область применения – гидроприводы станков, мобильной техники, кузнечно-прессового оборудования, литейных машин, литьевых машин и другого оборудования, имеющего гидрофицированный привод.Обозначение на гидравлических схемах:Р – отверстие для входа рабочей жидкости под давлением;А – отверстие для присоединения к другим устройствам.Условия эксплуа

Гидроклапан обратный Г51-31, Г51-32, Г51-33, Г51-34, Г51-35, Г51-36, Г51-37

ВИД: Гидроклапан обратный Г51-32.Назначение и область применения   Гидроклапан Г51-37, Г51-36, Г51-35, Г51-34, Г51-33, Г51-32, Г51-31 предназначен для обеспечения одностороннего потока жидкости в гидросистемах станков, прессов и поддерживания давления в сливных маслопроводах гидросистем. Обратные клапаны свободно пропускают поток рабочей жидкости в одном направлении; при движении в противоположном направлении клапаны запирают поток.     Обратные клапаны должны быть герметичными в закрытом положении и обладать минимальным гидравлическим сопротивлением в открытом положении. Г

Гидроклапан обратный 1МКО (1МКО10/20, 1МКО20/20, 1МКО32/20, 1МКО10/32, 1МКО20/32, 1МКО32/32)

ВИД: Обратный клапан 1МКОНазначение и область применения  Гидроклапан 1МКО стыкового исполнения изготавливается для обеспечения в объемных гидроприводах свободного потока рабочей жидкости в одном направлении и перекрытия потока в обратном направлении. Гидроклапаны обратные типа 1МКО работают на минеральных маслах номинальной тонкостью фильтрации не грубее 25 мкм, кинематической вязкостью от 10 до 400 мм².Условное обозначение клапана 1МКО 1М КО ХХ/ХХ ХХХХ     Климатическое исполнение и размещение по ГОСТ 15150 Номинальное давление на входе: 20 – 20МПа, 32 – 32МПа Исполн

Гидроклапаны обратные КОЛ, КВRН

Назначение и область примененияОбратные гидроклапаны предназначены для обеспечения одностороннего потока жидкости в гидросистемах станков, прессов и поддержания давления в сливных маслопроводах.Условное обозначение гидроклапана обратного типа КОЛКОЛ ХХ Х Х-Х         Вид климатического исполнения по ГОСТ15150 Исполнения по давлению открывания:0-без пружины, 1-0,05 МПа, 2-0,15 МПа, 3-0,3 МПа Исполнения по присоединительной резьбе:1-метрическая резьба;2-коническая резьба Исполнение по давлению:3 -32 МПа (320кгс/см2) Условный проход Тип аппарата – гидроклапан обратныйВид исполн

Значение обратных клапанов в гидравлических системах


Рисунок 1 . В этой системе течет масло
с левого бокового порта, через обратный клапан
и из правого бокового порта.

Обратные клапаны представляют собой простейшую форму гидравлических устройств, поскольку они обеспечивают свободный поток масла в одном направлении и блокируют поток масла в противоположном направлении. Обратные клапаны также могут использоваться в качестве регулятора направления или давления в гидравлической системе.

На рис. 1 масло поступает через левое отверстие, через обратный клапан и выходит через правое отверстие. Если давление выравнивается или выше в правом боковом отверстии, обратный клапан закроется и перекроет поток в противоположном направлении.

Номинал пружины варьируется в зависимости от того, как клапан используется в системе. Одно из наиболее распространенных мест для обратного клапана — сразу за гидравлическим насосом (рис. 2). Обратите внимание, что с символом обратного клапана не показана пружина.

При использовании в этом приложении номинальное давление пружины обычно составляет 1-5 фунтов на квадратный дюйм (фунт на квадратный дюйм) и поэтому не отображается с помощью символа. В этом случае клапан используется в качестве регулятора направления, поскольку он пропускает поток масла из насоса в систему, но блокирует поток в обратном направлении. Это обычно называют запорным клапаном насоса. Этот клапан служит четырем целям в системе, которые подробно описаны ниже:


Рисунок 2. Обратные клапаны часто расположены
непосредственно после гидравлического насоса.

Шипы давления блока

Обратный клапан блокирует скачки давления обратно в насос. В зависимости от давления масло поступает от насоса в систему со скоростью 15-30 футов в секунду. Когда направление обесточивается, чтобы заблокировать поток, или когда цилиндр работает полностью, масло быстро перестаёт работать. Давление в магистрали может быстро увеличиваться в два-три раза. Затем обратный клапан должен закрыться и заблокировать скачки давления в насосе.

Помню, на фанерном заводе меняли четыре насоса из-за растрескивания корпусов насосов. Это произошло в течение недели с гидравликой окорочного станка. Когда на заводе закончились насосы, персонал, наконец, вынул обратный клапан и обнаружил, что в нем больше нет поршня и пружины.

Этот обратный клапан стоимостью 150 долларов стоил компании 15 000 долларов на замену насосов и еще 50 000 долларов на простой машины. Это был один дорогой обратный клапан. Правда в том, что если бы один механик посмотрел схему и знал, почему в системе стоит обратный клапан, то замены насосов и последующих расходов удалось бы избежать.

Предотвращение слива масла из маслопроводов

Когда система отключена, важно поддерживать уровень масла в линиях. Во многих случаях насос монтируется ниже уровня системных клапанов, цилиндров и двигателей. Обратный клапан после насоса предотвратит опорожнение линий после выключения электродвигателя. Если масло в трубопроводах стекает через насос в резервуар, возникает вакуум.

Воздух будет втягиваться в линии через уплотнительные кольца и уплотнения клапанов и приводов. Это может создать проблемы при перезапуске системы, так как потребуется выпустить воздух.

Блокировка подачи масла из аккумулятора

В некоторых системах после насоса и обратного клапана установлен гидроаккумулятор. Когда система выключена, внутри аккумулятора находится жидкость под давлением. Обратный клапан блокирует поток из аккумулятора, предотвращая обратное вращение насоса.

Вы можете наблюдать за валом насоса или вентилятором электродвигателя, чтобы убедиться, что обратный клапан исправен. Обратите внимание, что все системы, использующие аккумулятор, должны иметь метод сброса гидравлического давления до нуля фунтов на квадратный дюйм, когда система выключена.


Рисунок 3. В некоторых системах
один насос используется как резервный или запасной,
каждый из которых имеет обратный клапан на выпускном отверстии.

Предотвратить перетекание масла из работающего насоса в автономный насос

Во многих системах один насос используется в качестве резервного или запасного (рис.

3). Каждый насос будет иметь обратный клапан на выпускном отверстии насоса. Обратный клапан блокирует поток от работающего насоса к автономному насосу, предотвращая обратное вращение.

Я помню, как меня вызывали на бумажную фабрику, где постоянно ломался один из двух насосов на приводах химмоек. У одного из насосов постоянно выходило уплотнение вала. Когда на заводе закончились запасные части, персоналу пришлось отправить свой последний насос воздушным транспортом на завод в Нью-Йорке.

Сроки были настолько критичными из-за затрат на простои, что насос был еще теплым, когда его вернули с завода. Непосредственно перед установкой насоса мы сняли обратный клапан в сливной линии картера и обнаружили, что он застрял в закрытом положении. Это предотвратило вытекание масла из корпуса насоса, что привело к выходу уплотнения из строя.

Часто для контроля давления используется обратный клапан. Распространенным применением является использование его в качестве предохранительного клапана для защиты теплообменника (как показано на рис.

4). В этом случае номинал пружины обычно составляет 65-100 фунтов на квадратный дюйм.

Если масло холодное, давление на входе в охладитель может достичь номинального значения обратного клапана. После этого обратный клапан откроется и направит объем насоса вокруг охладителя. Обратный клапан также обеспечивает защиту воздушного теплообменника в случае загрязнения труб.


Рисунок 4. Обратный клапан также может быть
используется в качестве предохранительного клапана для
защитить теплообменник.

Несколько лет назад, проводя урок на лесопилке, я наблюдал, как студенты выполняли практические упражнения на кромкообрезном станке. Хотя на схеме был показан обратный клапан для защиты воздухоохладителя, линии к обратному клапану были заглушены. Я спросил об этом одного из механиков. Он сказал, что обратный клапан сняли много лет назад, а охладитель поменяли за неделю до этого из-за лопнувших трубок.

При поиске и устранении неисправностей гидравлических систем почти все ищут проблему в чем-то крупном, например, в насосе, клапане или цилиндре, но у каждого компонента есть своя функция. Убедитесь, что вы понимаете назначение обратных клапанов в ваших системах.

Подробнее о передовом опыте работы с гидравлическими системами:

10 проверок надежности гидравлики, которые вы, вероятно, не проводите

Семь самых распространенных ошибок при работе с гидравлическим оборудованием

Как узнать, используете ли вы правильное гидравлическое масло?

5 главных гидравлических ошибок и лучшие решения

Об авторе

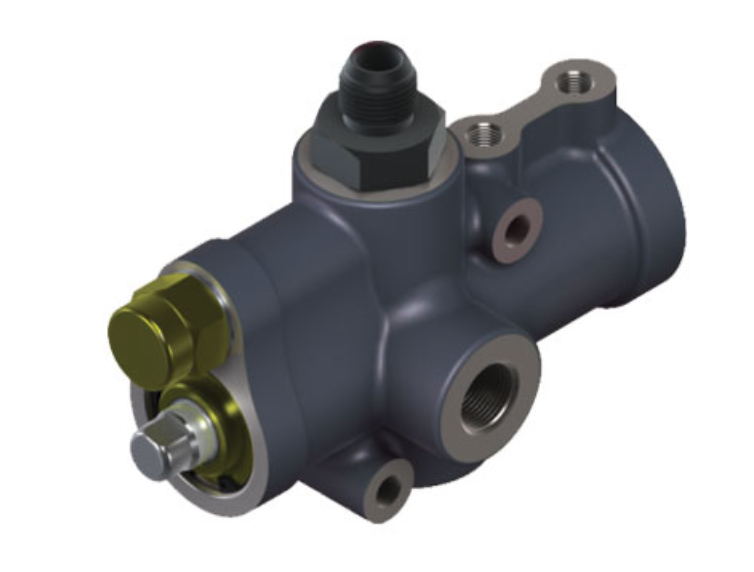

Что такое гидравлический обратный клапан и зачем он вам нужен? | Flowfit Hydraulics

Мы в Flowfit с гордостью можем сказать, что каждый из предлагаемых нами гидравлических обратных клапанов разработан для обеспечения долговечной и непревзойденной работы. Наш широкий ассортимент гидравлики гарантирует, что вы найдете клапан, который точно соответствует требованиям вашей гидравлической системы.

Что такое гидравлический обратный клапан?

Гидравлический обратный клапан — это устройство, позволяющее жидкости течь только в одном направлении. Они являются необходимым компонентом любой гидравлической системы, поскольку устраняют потенциальные повреждения, вызванные противодавлением жидкости. Гидравлические обратные клапаны обычно используются в трех распространенных случаях:

  • Когда потоку жидкости необходимо обойти клапан давления во время обратного потока,
  • В качестве средства обеспечения того, чтобы поток не попал в определенную часть контура при нежелательное время,
  • В качестве обхода фильтра, когда этот фильтр засоряется или становится непригодным для использования.

Существует три основных типа гидравлических обратных клапанов:

  • обратные клапаны  – обратные клапаны позволяют жидкости свободно течь в одном направлении и блокируют поток в противоположном направлении.
  • Обратные клапаны с наружной резьбой  – Обратные клапаны с наружной резьбой также позволяют жидкости свободно течь в одном направлении, блокируя альтернативное направление. Обратные клапаны с наружной резьбой отличаются от обычных обратных клапанов тем, что они устанавливаются в гидравлическую систему.

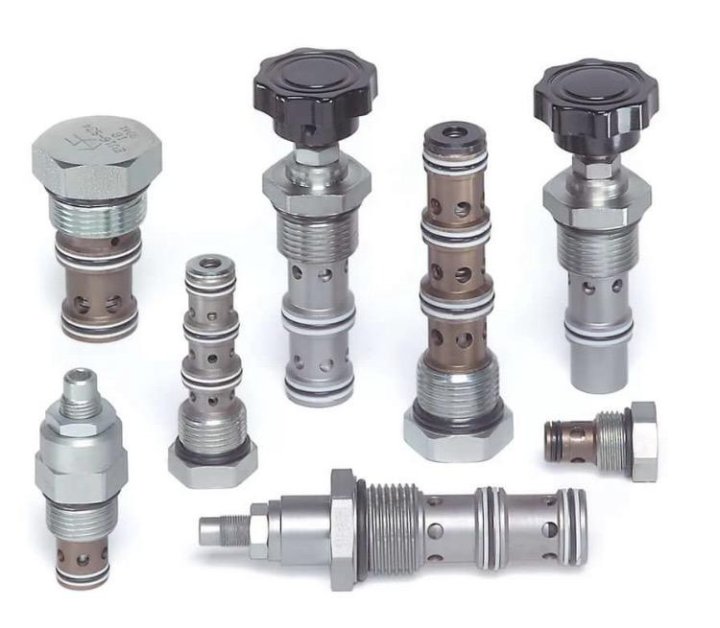

  • Встроенные обратные клапаны  – Как и два других типа  Гидравлический обратный клапан , встроенные обратные клапаны позволяют жидкости двигаться только в одном направлении. Тем не менее, их небольшие размеры делают эти типы обратных клапанов идеальными для гидравлической интегральной схемы, разработанной по индивидуальному заказу.

Каждый из этих типов гидравлических обратных клапанов доступен в широком диапазоне размеров, и каждый из них предназначен для управления различной силой потока и давления.

На что обратить внимание при выборе идеального гидравлического обратного клапана

  • Будет ли гидравлический обратный клапан использоваться с цилиндром одинарного или двустороннего действия?
  • Какая степень давления открытия требуется для вашего клапана?
  • Будет ли клапан управляться вручную?
  • Клапан будет устанавливаться непосредственно на насос, рядом с насосом или непосредственно на сами гидравлические линии?
  • Необходимо ли независимое управление несколькими цилиндрами или другим гидравлическим оборудованием?
  • Потребуются ли вам какие-либо дополнительные функции клапана управления направлением или давления наряду с вашим гидравлическим обратным клапаном?

Выбор надежного поставщика гидравлических обратных клапанов является ключом к обеспечению исправной работы гидравлической системы.
