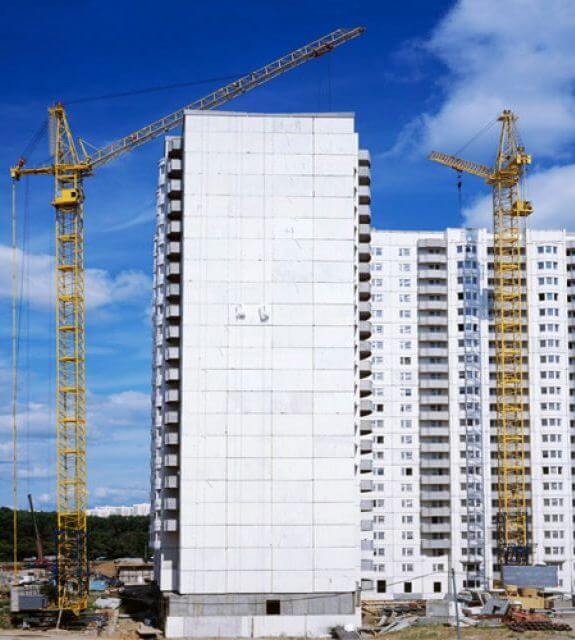

Башенный кран КБ-515

КБ-515 – передвижной (на рельсовом ходу) башенный кран с поворотной башней и балочной стрелой обеспечивающей вылет до 50 м. Кран предназначен для механизации работ по возведению зданий высотой до 90 м с массой монтируемых элементов до 10 т. Возможна стационарная установка КБ-515 на опорах. Кран имеет модификации: КБ-515.05 – кран-погрузчик с порталом для прохода ж/д транспорта и грузоподъемностью 12 т, и КБ-515.10 – кран-погрузчик с грузоподъемностью до 16 т.

Башенные краны КБ-416 выпускаются под брендом “СТМ-37” на заводе “Строммашина” (г.Кохма, Ивановская область).
Ранее кран производили на предприятии ООО “Одинцовский машиностроительный завод” (ООО “ОМЗ”), г.Одинцово.

КБ-515 имеет секционную конструкцию башни и стрелы, что позволяет собрать кран в различных исполнениях отличающихся вылетом и высотой подъема. Наращивание башни крана производится с помощью гидрооборудования монтажной обоймы. Монтаж-демонтаж крана производится с опущенной стрелой с возможностью подстыковки секций стрелы в процессе монтажа при работе в стесненных условиях.

Кран имеет несколько мест установки кабины по высоте башни. В начальный период монтажа здания кабина может быть установлена на высоте 22,2 м. В процессе строительства кабина может быть поднята в одно из промежуточных, а затем и верхнее положение. Перемещение кабины осуществляется с помощью обоймы выдвижения. КБ-515 оборудован системой ограничения нагрузки ОНК-16ОБ.

Основные технические характеристики башенного крана КБ-515

Исполнение	00	01	02	03	04	06	07	08
Грузовой момент, тм	250	280	300	200	150	250	280	300
Грузоподъемность максимальная, т	10	10	10	10	10	10	10	10
Грузоподъемность на максимальном вылете (горизонтальная стрела), т	6	8	10	4	3	6	8	10
Грузоподъемность на максимальном вылете (наклонная стрела), т	6	9,1	10	4	3	6	9,1	10
Вылет минимальный (горизонтальная стрела), м	5,5
Вылет минимальный (наклонная стрела), м	5,3
Вылет максимальный (горизонтальная стрела), м	40	35	30	45	50	40	35	30
Вылет максимальный (наклонная стрела), м	35	30,7	26,4	39,4	43,7	35	30,7	26,4
Вылет при максимальной грузоподъемности (горизонтальная стрела), т	25	28	30	20	15	25	28	30
Вылет при максимальной грузоподъемности (наклонная стрела), т	22	28	26,4	17,7	13,4	22	28	26,4
Максимальная высота подъема (горизонтальная стрела), м	72,3	72,3	72,3	72,3	72,3	77,3	77,3	77,3
Максимальная высота подъема (наклонная стрела), м	90,2	87,6	85,2	92,8	95,2	95,2	92,6	90,2
Глубина опускания, м	5
Скорость подъема груза наибольшей массы, м/мин	30
Скорость подъема груза максимальная, м/мин	60
Скорость плавной посадки, м/мин	4
Скорость изменения вылета, м/мин	0. .55
Скорость передвижения крана, м/мин	19
Частота вращения, об/мин	0,7
Угол поворота, °	1080
Опорный контур, м	7,5х7,5
Задний габарит, м	5,5
Масса конструктивная, т	98,6	97,9	97,2	99,3	100	100,8	100,1	99,4
Масса противовеса на поворотной платформе, т	65
Масса противовеса на распорке, т	3
Масса крана общая, т	166,6	165,9	165,2	167,3	168	168,8	168,1	167,4
Температура рабочего состояния	-40..+40 °C

– высотные характеристики даны для I и II ветровых районов.



Элементы башенного крана Кб-515 перевозятся всеми видами транспорта в габарите по ширине до 2,5 м. Для перевозки требуется 17 ходок автомобиля со стандартным полуприцепом и одна с низкорамным.

Модификации башенного крана КБ-515

Исполнение 16 отличается увеличенной высотой башни за счет увеличения опорного контура до 8,5х8,5, увеличения массы противовеса и потери возможности наклона стрелы.

Исполнение 17 отличается увеличенной высотой башни и увеличенной максимальной грузоподъемностью до 12 т за счет увеличения опорного контура до 8,5х8,5 и увеличения массы противовеса.

Исполнение 18 отличается увеличенным максимальным вылетом до 60 м за счет увеличения опорного контура до 8,5х8,5 и потери возможности наклона стрелы.

ПАРАМЕТР \ ИСПОЛНЕНИЕ	00	16	17	18
Грузовой момент, тм	250	270	300	120
Грузоподъемность максимальная, т	10	10	12	10
Грузоподъемность на максимальном вылете (горизонтальная стрела), т	6	6	8	1,5
Грузоподъемность на максимальном вылете (наклонная стрела), т	6	–		–
Вылет минимальный (горизонтальная стрела), м	5,5
Вылет минимальный (наклонная стрела), м	5,3	–	5,3	–
Вылет максимальный (горизонтальная стрела), м	40	40	35	60
Вылет максимальный (наклонная стрела), м	35	–	30,7	–
Вылет при максимальной грузоподъемности (горизонтальная стрела), т	25	27	25	12
Вылет при максимальной грузоподъемности (наклонная стрела), т	22	–	22	–
Максимальная высота подъема (горизонтальная стрела), м	72,3	87,3	87,3	72,3
Максимальная высота подъема (наклонная стрела), м	90,2		103,4	90,2
Глубина опускания, м	5
Скорость подъема груза наибольшей массы, м/мин	30	36	28
Скорость подъема груза максимальная, м/мин	60	72	56
Скорость плавной посадки, м/мин	4
Скорость изменения вылета, м/мин	0. .55
Скорость передвижения крана, м/мин	19	21	19
Частота вращения, об/мин	0,7	0,6
Угол поворота, °	1080
Опорный контур, м	7,5х7,5	8,5х8,5
Задний габарит, м	5,5
Масса конструктивная, т	98,6	110	107,0	101,2
Масса противовеса, т	65	71,5	71,5	65
Масса противовеса на распорке, т	3
Масса крана общая, т	166,6	184,5	182,5	169,2
Температура рабочего состояния	-40..+40 °C

Башенный кран КБ-515.10

Башенный кран предназначенный для механизации погрузо-разгрузочных работ на складских объектах и промышленных предприятиях.

Основные технические характеристики:
Грузовой момент 450 тм
Грузоподъемность максимальная 16 т
Грузоподъемность на максимальном вылете 12 т
Вылет максимальный 35 м
Вылет при максимальной грузоподъемности 28,1 м
Высота подъема 17 м
Конструктивная масса 58,1 т
Масса противовеса 71,5 т
Масса общая 129,6 т
Скорость подъема груза максимальной массы 14 м/мин
Скорость подъема груза до 3 т 21 м/мин
Скорость передвижения грузовой тележки 55/36/18 м/мин
Скорость передвижения крана 19 м/мин
Частота вращения крана 0,7 об/мин
База х Колея 7,5 х 7,5 м
Задний габарит 5,5 м
Угол поворота 1080 градусов

515 – технические характеристики башенного крана

29.07.2018

Хотите, чтобы Ваша компания попала в рейтинг лучших 2023 года?

КБ-515 – отечественная крановая установка, разработанная для возведения шестнадцатиэтажных сооружений, выполнения коммунально-хозяйственных работ, проведения поисковых и спасательных операций. Данная модель крана объединила в себе все лучшие идеи разработчиков: спецтехника оснащена широким функционалом, способна выполнять любые задачи по работе с грузами весом до 10 тонн.

Предназначение и эксплуатационные возможности крана

Основные технические характеристики башенного крана КБ-515

Башенная крановая установка отличается высокой производительностью, что позволяет использовать спецтехнику в крупномасштабном гражданском и промышленном строительстве. Конструкционные особенности крана обеспечивают возможность выполнять разгрузочные и монтажные крановые работы на высоте до 35 метров.

Крановая установка КБ-515 может поднять до уровня 16 этажа металлические и бетонные конструкции массой до 10 тонн, что расширяет возможности застройщика и позволяет без проблем решить ряд сложный строительных задач.

Отдельно стоит отметить возможность использования данной единицы спецтехники на ветровых участках (категории 1-5) и в условиях повышенной влажности, что является важным показателем ее работоспособности и устойчивости к факторам внешней среды. Температурный режим эксплуатации – от – 40^оС до +40^оС.

Технические и грузовые параметры крана КБ-515

Технические параметры КБ-515 обеспечивают крану способность оперативно выполнять широкий спектр задач.

Основные грузовысотные характеристики спецтехники представлены в таблице.

Параметр	Показатель
Вылет стрелы, м	5-5,3
Длина стрелы горизонтальной/наклонной, м	5-40/5,3-30
Длина стрелы в условиях максимальной нагрузки: горизонтальное/наклонное положение, м	25/22
Высота подъема, м	более 90
Глубина опускания, м	5
Грузоподъемность, т	до 10
Грузовой момент, т×м	250
Общий вес спецтехники, т	98
Вес противовеса, т	60
Скорость опускания, м/мин.	30
Скорость плавной посадки, м/мин.	4
Скорость движения грузовой тележки, м/мин.	50

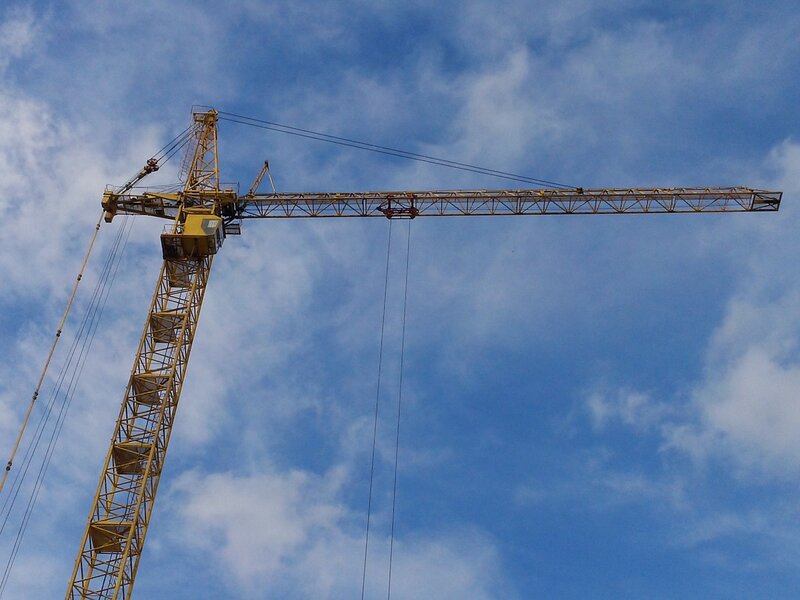

Строение основных элементов КБ-515

Башенный кран КБ-515 — размеры

Башня и стрела крановой установки имеет секционный вид, что значительно упрощает монтаж и демонтаж конструкций. Наличие шагового привода и подъемной системы обеспечивает быстрое, при этом плавное, наращивание стрелы.

Портал КБ состоит из основной балки, шарнирных опор (4 шт.) и балок ходовых тележек (2 шт.). Доступ к порталу осуществляется с лестницы, выход на которую обустроен переходной дверью, оснащенной контактом безопасности: при открытии башенный кран отключается.

На несущей балке портала закреплен кабельный барабан с грузовым приводом. Также на данной конструкции зафиксирована поворотная опора шарикового типа.

На поворотной платформе башенного крана установлены следующие элементы:

• грузовая лебедка;
• шкафы, оснащенные электрооборудованием;
• башня;
• оборачивающие механизмы;
• плиты противовеса.

Поворотная платформа КБ-515

Башенный кран оснащен системой безопасности, которая представляет собой регистратор, фиксирующий все технические характеристики в процессе работы техники. Аппарат записывает параметры эксплуатационного режима, степень загрузки техники. Данные о работе установки хранятся весь период эксплуатации техники.

Кабина крана КБ-515

В кабине оператора расположены блок управления и дисплеи, отображающие основную информацию о техническом состоянии КБ-515. Также на панели приборов размещены специальные индикаторы, которые позволяют контролировать положение и состояние подвижных конструкций, отображают вес груза.

Управление краном КБ-515 возможно не только из кабины, благодаря наличию выносного пульта оператор может контролировать работу установки на расстоянии до 10 метров.

Устойчивость КБ-515 гарантируется наличием зафиксированных на главной балке балластов, а также противовесом, который установлен на поворотную платформу.

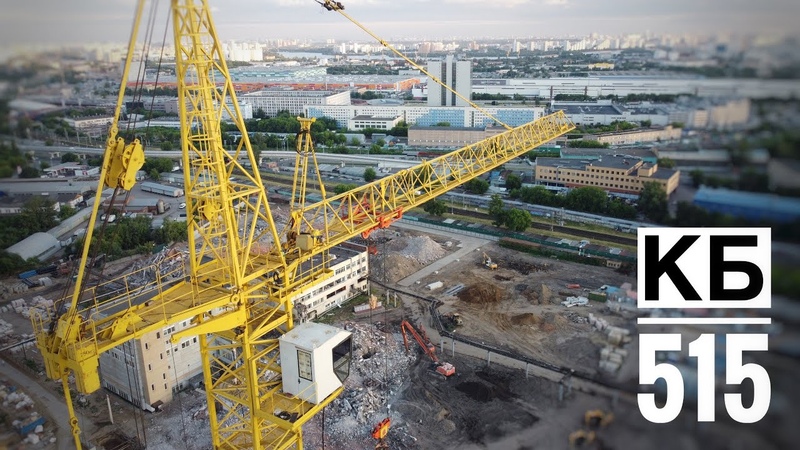

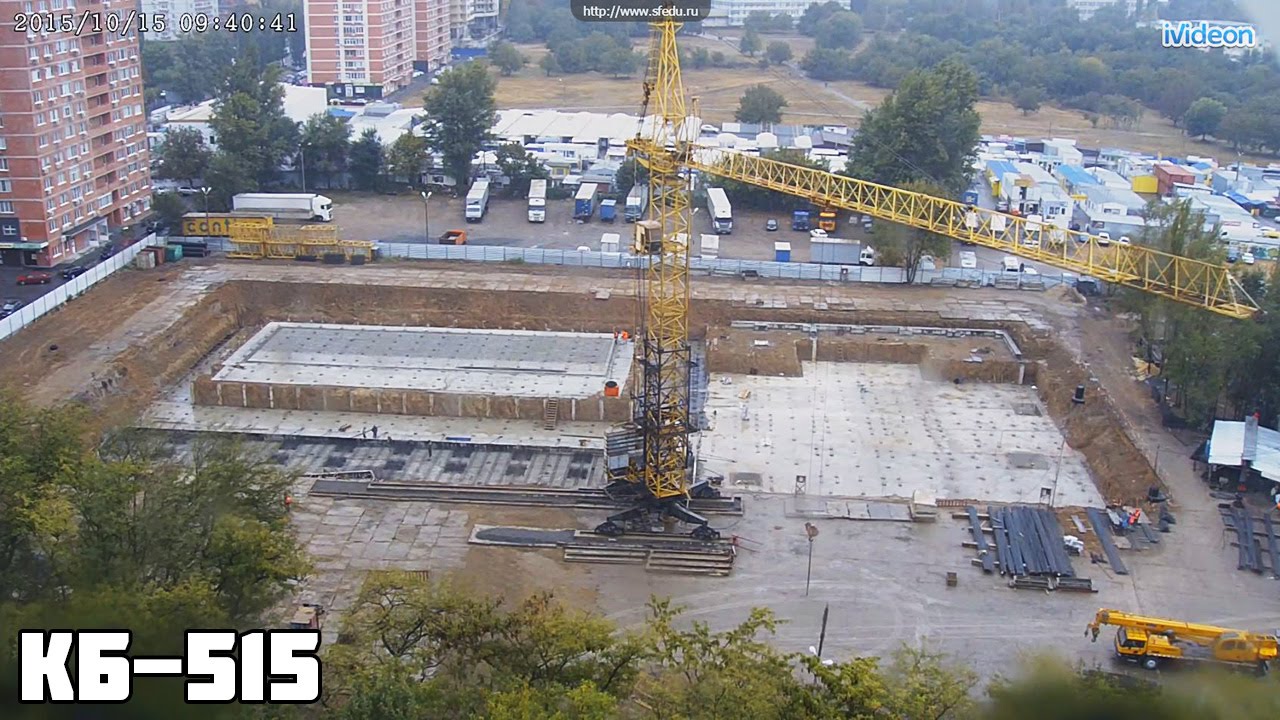

Видео по теме: Монтаж башенного крана КБ-515
