Dynapac CA2800D • Dynapac – Fayat Group

Требуется ввести минимум 3 символа

Выбирете ваш регион Dynapac

Другие языки и регионы будут доступны в ближайшее время!

  • Опыт
  • Изображения
  • Размеры

org/PropertyValue”> org/PropertyValue”> org/PropertyValue”>
org/PropertyValue”>
A. Колесная база2 990 мм
B1. Ширина переднего модуля2 300 мм
B2. Ширина заднего модуля2 130 мм
D. Диаметр вальца1 500 мм
H. Высота с ROPS/кабиной
2 870 мм
h2. Высота с ROPS/кабиной2 870 мм
h3. Высота без ROPS/кабины2 130 мм
K1. Дорожный просвет
450 мм
K2. Просвет над бордюрным камнем450 мм
L. Длина5 990 мм
O1. Вылет рамы, правый85 мм
O2. Вылет рамы, левый85 мм
R1. Радиус поворота внешний5 600 мм
R2. Радиус поворота внутренний3 300 мм
S. Толщина обечайки вальца25 мм
W. Ширина вальца2 130 мм
α. Угол поворота рулевого шарнира±38°

Грунтовые катки Dynapac средних габаритов обладают параметрами статической линейной нагрузки в диапазоне от 25 до 45 кг/см.

Они отлично подойдут для уплотнения большого спектра материалов — от каменной насыпи до гравия и песка. Параметры амплитуды вибрации от 1,8 до 2 мм для моделей СА3500 и СА4000 позволяют реализовать уплотнение каменной насыпи на глубину от 1,25 до 1,5 метров. В результате большая глубина уплотнения дает отличную производительность и уменьшает количество проходов для достижения необходимого уплотнения. Это поможет расходовать топливо более экономно, а также уменьшить затраты на кубический метр расходуемого уплотненного материала.

Операционная масса: 12 000 кг

Статическая линейная нагрузка: 36 кг/см

Ширина уплотнения: 2 130 мм

Преимущества
Dyn@Link

A tool to monitor and control their machine fleet efficiently and conveniently.

Efficiency Eccentrics

‘Efficiency Eccentrics’ save energy and fuel in Dynapac rollers!

Технические характеристики

org/PropertyValue”> org/PropertyValue”> org/PropertyValue”>
org/PropertyValue”> org/PropertyValue”>
Массы
Рабочая масса (включая ROPS)12 000 кг
Рабочая масса (вкл. кабину)12 200 кг
Масса переднего модуля / заднего модуля
7 600 кг/ 4 600 кг
Максимальная рабочая масса13 800 кг
Сцепление
Диапазон скорости4/6/7/12 km/h
Размер шины (8-слойная)
23.1 x 26 AW
Теоретически преодолеваемый уклон55 %
Вертикальная осцилляция±9°
Уплотнение
Статическая линейная нагрузка
36 кг/см
Номинальная амплитуда (высокая/низкая)1,8 мм/ 0,9 мм
Частота вибрации, при
высокой/низкой амплитуде		33 Гц/ 34 Гц
Центробежная сила, при высокой/низкой амплитуде250 кН/ 130 кН
Двигатель
Ёмкость топливного бака255 л
Вариант двигателя
Производитель/ТипCummins QSB4.5 (IIIA/3)
ТипДизельный с водяным охлаждением и турбонаддувом
Номинальная мощность, SAE J199597 кВт (130 л. с.) @ 2 200 об./мин
Гибравлическая система
Привод передвиженияГидростатический
ВибрацияГидростатическая
Рулевое управлениеГидростатическое
Рабочий
тормоз		Гидростатический, зависящий от положения рукояти движения
Парковочный/ аварийный тормозОтказоустойчивые многодисковые в редукторе вальца и задней оси

Масла
Coolant – no cab
Тип маслаОбъемДополнительная информация
Dynapac Coolant 10027.2 l
(mixed with water 50/50)		P/N
25 l can 4812161854
Coolant – with cab
Тип маслаОбъемДополнительная информация
Dynapac Coolant 10029. 6 l
(mixed with water 50/50)		P/N
25 l can 4812161854
Drum cartridge
Тип маслаОбъемДополнительная информация
Dynapac Drum Oil 10002,2 l/sideP/N
5 l can 4812161887
20 l can 4812161888
209 l drum 4812161889
Drum gear
Тип маслаОбъемДополнительная информация
Dynapac Gear Oil 3003,5 lP/N
5 l can 4812161883
20 l can 4812161884
209 l drum 4812161885
Engine
Тип маслаОбъемДополнительная информация
Dynapac Engine Oil 20012,5 l lubricating OilP/N
5 l can 4812161855
20 l can 4812161856
209 l drum 4812161857
Hydraulic oil tank
Тип маслаОбъемДополнительная информация
Dynapac Hydraulic 30041 lP/N
5 l can 4812161867
20 l can 4812161868
209 l drum 4812161869
Hydraulic system
Тип маслаОбъемДополнительная информация
Dynapac Hydraulic 30084 lP/N
5 l can 4812161867
20 l can 4812161868
209 l drum 4812161869
Дифференциал задней оси
Тип маслаОбъемДополнительная информация
Dynapac Gear Oil 30011 l for Limited Slip
12,5 l for No-Spin		P/N
5 l can 4812161883
20 l can 4812161884
209 l drum 4812161885
Планетарная передача задней оси
Тип маслаОбъемДополнительная информация
Dynapac Gear Oil 3002 l/side
No-Spin 1,9 l/side		P/N
5 l can 4812161883
20 l can 4812161884
209 l drum 4812161885
Сервсисные комплекты

Cервисные комплекты для обслуживания
КатегорияПодкатегорияP/NДополнительная информация
УПЛОТНЕНИЕГрунтовые катки4812157254(IIIA/T3) Start up kit
УПЛОТНЕНИЕГрунтовые катки4812157254(IIIB/T4i) Start up kit’s
Cервисные комплекты для обслуживания , 1000H
КатегорияПодкатегорияP/NДополнительная информация
УПЛОТНЕНИЕГрунтовые катки4812156995
УПЛОТНЕНИЕГрунтовые катки4812157277Incl. oil
Cервисные комплекты для обслуживания , 2000H
КатегорияПодкатегорияP/NДополнительная информация
УПЛОТНЕНИЕГрунтовые катки4812158053
УПЛОТНЕНИЕГрунтовые катки4812157255Incl. oil
Cервисные комплекты для обслуживания , 500H
КатегорияПодкатегорияP/NДополнительная информация
УПЛОТНЕНИЕГрунтовые катки4812156994
УПЛОТНЕНИЕГрунтовые катки4812157363Incl. oil
Cервисные комплекты для обслуживания , 50H
КатегорияПодкатегорияP/NДополнительная информация
УПЛОТНЕНИЕГрунтовые катки4812156993 (incl. oil)
Комплект вала вибрации
КатегорияПодкатегорияP/NДополнительная информация
УПЛОТНЕНИЕГрунтовые катки4812157274
УПЛОТНЕНИЕГрунтовые катки4700945657
Комплект крестовины рулевого управления
КатегорияПодкатегорияP/NДополнительная информация
УПЛОТНЕНИЕГрунтовые катки4812157779Tilt
УПЛОТНЕНИЕГрунтовые катки4812157780Turn
Комплект подшипниковго узла вальца
КатегорияПодкатегорияP/NДополнительная информация
УПЛОТНЕНИЕГрунтовые катки4812157275
Комплект резиновых амортизаторов
КатегорияПодкатегорияP/NДополнительная информация
УПЛОТНЕНИЕГрунтовые катки4812157276
УПЛОТНЕНИЕГрунтовые катки4812158576Drum

Руководства по запасным частям

Данные по уплотнению

Схемы

Подождите, пожалуйста, информация загружается Dynapac CA2800D?

Пожалуйста Войти или Регистрация чтобы получить доступ к MyDynapac.

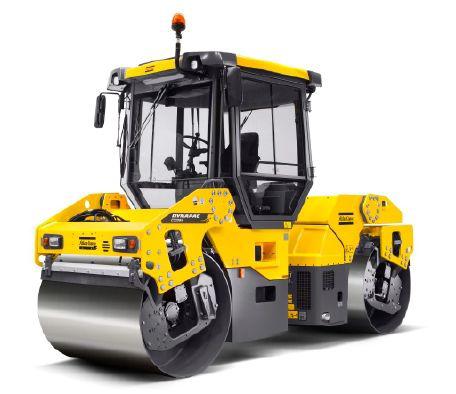

Dynapac CC2200 • Dynapac – Fayat Group

Машины оборудованы системами «плавного» старта и останова, которые позволяют даже неопытному оператору трогаться и останавливаться, не оставляя следов на асфальте. В целях безопасности при резком движении рычага машина выходит из «плавного» режима и немедленно останавливается. Оптимальное сочетание частоты вибрации и амплитуды делает эти катки одинаково эффективными как для применения на тонких слоях асфальта, так и на толстых. Современная панель управления с ЖК-дисплеем обеспечивает оператора всей необходимой для работы информацией, включая диагностическую. Эргономичные кресла, климат-контроль, низкий уровень шума и великолепный обзор из асимметричной кабины снижают риск производственного травматизма и гарантируют высокое качество уплотнения.

Операционная масса: 7 600 кг

Статическая линейная нагрузка: N/A

Ширина уплотнения: 1 500 мм

Преимущества
Dyn@Link

A tool to monitor and control their machine fleet efficiently and conveniently.

Eco mode

Big fuel savings with ECO!

Технические характеристики

org/PropertyValue”> org/PropertyValue”> org/PropertyValue”> org/PropertyValue”> org/PropertyValue”>
Массы
Максимальная рабочая масса9 000 кг
Рабочая масса (включая ROPS)7 600 кг
Рабочая масса (вкл. кабину)7 800 кг
Масса переднего модуля / заднего модуля3 800 кг/ 3 800 кг
Сцепление
Диапазон скорости0 – 12 km/h
Вертикальная осцилляция±7°
Теоретически преодолеваемый уклон42 %
Уплотнение
Центробежная сила, при высокой/низкой амплитуде78 кН/ 67 кН
Номинальная амплитуда (высокая/низкая)0.7 mm/ 0.2 mm
Статическая линейная нагрузка (передний/задний модуль)25.3/ 25.3 kg/cm
Частота вибрации, при
высокой/низкой амплитуде		48 Гц/ 67 Гц
Водяной бак750 l
Двигатель
ТипС водяным охлаждением, c интеркулером
Номинальная мощность, SAE J1995
Вариант двигателя
Производитель/ТипCummins QSB 3. 3 IIIA/T3
ТипС водяным охлаждением, c интеркулером
Номинальная мощность, SAE J199574 kW (99 hp ) @ 2,200 U/Min.
Вариант двигателя
Производитель/Тип
Гибравлическая система
Привод передвиженияРегулируемый аксиально поршневой гидронасос. Регулируемые аксиально поршневые гидромоторы (2).
ВибрацияРегулируемые аксиально поршневые гидронасосы (2). Нерегулируемые аксиально поршневые гидромоторы (2).
Рулевое управлениеНерегулируемый шестеренный гидронасос.
Рабочий
тормоз		Гидростатический, зависящий от положения рукояти движения
Парковочный/ аварийный тормозОтказоустойчивый многодисковый тормоз в гидромоторах вальца и колес.

Руководства по эксплуатации и техническому обслуживанию
Руководства по запасным частям
Данные по уплотнению
AsphaltComp infoAsphaltComp info1550ACbaseC24on/off11295.2101.1on5944434off70.82017-08-15 15:14:25Dynapac CC2200ACbase_CAsphalt concrete, base course; CrushedAsphalt concrete, base course1550ACbaseN24off11295.7101.6on5994734off70.82017-08-15 15:14:25Dynapac CC2200ACbase_NAsphalt concrete, base course; NaturalAsphalt concrete, base course1550ACbindC24on/off11295.2101.1on5944434off70.82017-08-15 15:14:25Dynapac CC2200ACbind_CAsphalt concrete, binder course; CrushedAsphalt concrete, binder course1550ACbindN24off11295.7101.6on5994734off70.82017-08-15 15:14:25Dynapac CC2200ACbind_NAsphalt concrete, binder course; NaturalAsphalt concrete, binder course1550ACsurfC24on/off11295. 2101.1on5944434off70.82017-08-15 15:14:25Dynapac CC2200ACsurf_CAsphalt concrete, surface course; CrushedAsphalt concrete, surface course1550ACsurfN24off11295.7101.6on5994734off70.82017-08-15 15:14:25Dynapac CC2200ACsurf_NAsphalt concrete, surface course; NaturalAsphalt concrete, surface course1550PAC24on/off11297.7105.1off5494off70.82017-08-15 15:14:25Dynapac CC2200PA_CPorous asphalt; CrushedPorous asphalt1550SMAC24on/off11295.2101.1on5944434off70.82017-08-15 15:14:25Dynapac CC2200SMA_CStone mastic asphalt; CrushedStone mastic asphalt204060801001000pdfwebtable
LEVEL II

Пожалуйста Войти или Регистрация чтобы получить доступ к MyDynapac.

Схемы

Подождите, пожалуйста, информация загружается Dynapac CC2200?

Пожалуйста Войти или Регистрация чтобы получить доступ к MyDynapac.

Dynapac CA255 • Dynapac – Fayat Group

  • Фотографии
  • Размеры

org/PropertyValue”> org/PropertyValue”> org/PropertyValue”> org/PropertyValue”>
А. Колесная база 2879 мм
В1. Ширина спереди 2384 мм
В2. Ширина сзади 2130 мм
D. Диаметр барабана 1523 мм
h2. Высота с ROPS/кабиной 2977 мм
h3. Высота без ROPS/кабина 2190 мм
К1. Дорожный просвет 453 мм
К2. Бордюрный зазор 495 мм
Д. Длина 5550 мм
О1. Свес правый 127 мм
О2. Свес левый 127 мм
Р1. Радиус поворота снаружи 5400 мм
Р2. Радиус поворота, внутренний 3100 мм
S. Толщина корпуса барабана 25 мм
Ш. Ширина барабана 2130 мм
α. Угол поворота ±38°

Эксплуатационная масса: 10830 кг

Статическая линейная нагрузка: 30,9 кг/см

Ширина уплотнения: 2130 мм

Технические данные
Рабочая масса (включая навес) 10830 кг org/PropertyValue”> Масса модуля (передняя/задняя) 6580 кг/ 4250 кг Макс. рабочая масса 12100 кг Тяга Диапазон скоростей 0-11 км/ч Вертикальное колебание ±9° org/PropertyValue”> Размер шины (8 слоев) 23,1 х 26 Макс. теоретическая преодолеваемость подъемов 34 % Уплотнение Статическая линейная нагрузка 30,9 кг/см Номинальная амплитуда (высокая/низкая) 1,7 мм/ 0,8 мм org/PropertyValue”> Частота вибрации (высокая/низкая амплитуда) 33 Гц/ 33 Гц Центробежная сила (высокая/низкая амплитуда) 246 кН/ 119 кН Двигатель Производитель/модель Кирлоскар 4R1040TA3 Тип С водяным охлаждением
С турбонаддувом + интеркулер org/PropertyValue”> Номинальная мощность, SAE J1995 77,2 кВт (105 л.с.) при 2200 об/мин Емкость топливного бака 250 л Гидравлическая система Вождение Аксиально-поршневой насос переменной производительности.
Аксиально-поршневой двигатель постоянного рабочего объема. org/PropertyValue”> Вибрация Аксиально-поршневой насос переменной производительности. Рулевое управление Шестеренчатый насос постоянной производительности. Рабочий тормоз Гидростатический рычаг переднего и заднего хода. Стояночный/
Аварийный тормоз Многодисковый тормоз Failsafe на задней оси.

Руководства по эксплуатации и техническому обслуживанию
Данные уплотнения
УРОВЕНЬ II

Пожалуйста, войдите или зарегистрируйтесь на MyDynapac, чтобы получить доступ.

Схемы

Хотите увидеть схемы Dynapac CA255?

Пожалуйста, войдите или зарегистрируйтесь на MyDynapac, чтобы получить доступ.

CA250 • Dynapac – Fayat Group

Operating Mass: 10000 kg

Static linear load: 25.4 kg/cm

Compaction width: 2130 mm

Technical data

org/PropertyValue”> org/PropertyValue”> org/PropertyValue”> org/PropertyValue”> org/PropertyValue”> org/PropertyValue”>
Masses
Макс. рабочая масса 12700 кг
Рабочая масса (включая ROPS) 10000 кг
Рабочая масса (включая кабину) кг
Масса модуля (передняя/задняя) 5400/ 4600 кг
Тяга
Диапазон скоростей (двойной/TC/AS) 0 – 7,5
Размер шины (8 слоев) 23,1×26
Макс. теоретическая преодолеваемость подъемов 34 %
Вертикальные колебания ±9°
Уплотнение
Статическая линейная нагрузка 25,4 кг/см
Номинальная амплитуда (высокая/низкая) 1,7/0,8 мм
Частота вибрации (высокая/низкая амплитуда) 33/33 Гц
Центробежная сила (высокая/низкая амплитуда) 246/ 119 кН
Двигатель
Производитель/модель Дойц 4БТА 3.9С (*)
Тип Турбодизель с водяным охлаждением
Номинальная мощность, SAE J1995 82 кВт (110 л.с.) при 2200 об/мин
Производитель/модель Deutz 4BT 3.9-C (*)
Тип Турбодизель с водяным охлаждением
Номинальная мощность, SAE J1995 76 кВт (102 л.с.) при 2300 об/мин
Емкость топливного бака 250 л
Альтернативный двигатель
Производитель/модель Дойц 4BT 3. 9-C
Тип Турбодизель с водяным охлаждением
Номинальная мощность, SAE J1995 76 кВт (102 л.с.) при 2300 об/мин
Гидравлическая система
Вождение Аксиально-поршневой насос переменной производительности.
Аксиально-поршневой двигатель постоянного рабочего объема.
Вибрация Аксиально-поршневой насос переменной производительности.
Аксиально-поршневой двигатель постоянного рабочего объема.
Рулевое управление Шестеренчатый насос постоянной производительности.
Стояночный/
Аварийный тормоз		 Многодисковый тормоз Failsafe на задней оси.
Рабочий тормоз Гидростатический рычаг переднего и заднего хода.

Руководства по эксплуатации и техническому обслуживанию
Сервисные комплекты

Комплект для вращения барабана
Категория Подкатегория P/N Дополнительная информация
Уплотнение Однобарабанные вибрационные катки 4700938891
Комплект эксцентрикового вала
Категория Подкатегория P/N Дополнительная информация
Уплотнение Однобарабанные вибрационные катки 4812155692
Уплотнение Однобарабанные вибрационные катки 4700938894
Сервисный комплект, 1000H
Категория Подкатегория P/N Дополнительная информация
Уплотнение Однобарабанные вибрационные катки 4700945846 Кумминз КСБ 4. 5К
Уплотнение Однобарабанные вибрационные катки 4700939565 Камминс 4BTAA 3,9C
Уплотнение Однобарабанные вибрационные катки 4700950197 Камминз 4БТА 3,9
Сервисный комплект, 250H
Категория Подкатегория P/N Дополнительная информация
Уплотнение Однобарабанные вибрационные катки 4700938527 Камминз 4БТА 3,9
Сервисный комплект, 500H
Категория Подкатегория P/N Дополнительная информация
Уплотнение Однобарабанные вибрационные катки 4700950323 Кумминз КСБ 4. 5К
Уплотнение Однобарабанные вибрационные катки 4700950320 Камминс 4BTAA 3,9C
Уплотнение Однобарабанные вибрационные катки 4700950196 Камминз 4БТА 3,9
Сервисный комплект, 50H
Категория Подкатегория P/N Дополнительная информация
Уплотнение Однобарабанные вибрационные катки 4700945845 Кумминз КСБ 4.

Добавить комментарий
