Пневмошинный каток AMMANN AP 240

Балластировка в диапазоне 9,5 — 24 т позволяет приспособить выпускаемого компанией Ammann катка AP 240 T3 на пневматических шинах к самым разнообразным условиям эксплуатации. Кроме того, повышенную гибкость использования данной машины придает система Air-on-the-Run, которая дает возможность оператору регулировать давление в шинах, не покидая машину. Дополнительно устанавливаемая противобуксовочная система Ammann Traction Control (ATC) повышает производительность машины на рабочих площадках с тяжелыми грунтовыми условиями. Высоким показателям по производительности машины способствует и гидродинамический привод. Высокое качество комплектующих, используемых на машинах компании Ammann, обеспечивает их надежность и долговечность.

ОСОБЕННОСТИ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ОТКРЫТЬ ВСЕ

КРАТКИЙ ОБЗОР

• Жесткая рама
• Управляемый изостатический передний мост с вибрирующими колесами
• Просторная и удобная кабина
• Картер заднего моста
• Многофункциональный дисплей оператора
• Поворачиваемое и перемещаемое рабочее место оператора
• Интуитивно понятные средства управления и обслуживания
• Отличный обзор для оператора
• Дизельный двигатель Cummins с турбонаддувом и электронным управлением
• Система Air-on-the-Run, предназначенная для легкой регулировки давления в шинах, контролируемая из кабины
• Бетонный балласт весом 2800 кг
• Стальной балласт весом 6000 кг
• Дополнительное отделение балластировки (объемом 3 м³) в раме
• Удобный доступ к точкам обслуживания, сливным отверстиям и фильтрам

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

СТАНДАРТНОЕ ОБОРУДОВАНИЕ

• Открытая платформа оператора с перилами и антивандальной защитой
• Дизельный двигатель, отвечающий стандарту Tier 3
• Два водительских места и два рулевых колеса
• 4 + 4 гладких диагональных шины 18 PR
• Централизованная система накачивания шин Air-on-Run
• Изостатический передний мост
• Задний мост с гидродинамическим приводом
• Галогенные рабочие фары

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

• Комплект запчастей, отвечающий требованиям стандартов СЕ
• Обогреваемая и проветриваемая кабина
• Кондиционер
• Защитная конструкция ROPS
• Дополнительная балластная ванна (под 3 тонны воды)
• Дополнительная балластировка до 24 тонн
• Теплозащитные фартуки
• Обрезное приспособление для обочин
• Радиальные шины

Размеры	Метрическая система мер
A = Длина машины	5020 мм
B = Колесная база	3800 мм
C = Высота машины	3110 мм
D = Высота машины (со складной конструкцией ROPS)	2450 мм
E = Ширина катка	1986 мм
F = Ширина машины	2100 мм

Размеры
Макс. эксплуатационная масса	9700 кг
Эксплуатационная масса (CECE)	9590 кг
Макс. нагрузка на колеса	3000 кг/колесо
Макс. ширина уплотнения	1986 мм

Колеса
Количество колес	8 (4+4)
Размер шин	11,00 x 20´´

Характеристики передвижения
Количество скоростей передвижения	3
Макс. скорость	19 км/ч
Преодолеваемый подъем	25%

Двигатель
Производитель	Cummins
Тип	QSB 3,3-C 99
Номинальная мощность (DIN 6271) ISO 3046/1	74 кВт
Уровень выбросов	EU Stage IIIa/ Tier 3

Система хода
Тип привода	Гидромеханический
Тип коробки передач	С сервоприводом переключения
Количество скоростей	3 передачи, обратный ход

Рулевое управление
Внутренний радиуса поворота	6180 мм
Внешний радиус поворота	9960 мм
Угол излома / осцилляции	32/3 (±)°

Тормоза
Рабочий	Гидропневматический
Стояночный	Механический диск
Аварийный	Механический диск

Заправочные емкости
Топлива	250 л
Воды	460 л
Адгезионной жидкости	Н. П.

Тандемный асфальтовый каток AMMANN AV 110 X в Екатеринбурге

Каток Ammann AV 110 X Tier 3 оборудован уникальной системой привода ходовой части, которая помогает эффективно обеспечить необходимую тягу и вибрацию и добиться оптимальных результатов уплотнения.

Эта система расположена в задней полураме. Кроме того, независимые насосы для привода и вибрации обеспечивают оптимальную тягу и уплотняющее усилие катка. Отличные результаты уплотнения достигаются посредством оптимальной комбинации размеров вальца, частот и амплитуд.

Каток конструктивно состоит из двух полурам, связанных шарнирным соединением с двумя степенями свободы, что обеспечивает крабовый ход в каждую сторону. Крабовый ход способствует повышению уплотняющей способности, что крайне важно на любой рабочей площадке.

Особенности:

• Система измерения степени уплотнения ACEforce
• Встроенная конструкция ROPS
• Отличный вид на поверхность, кромки вальцов и на форсунки системы орошения
• Поворотное / смещаемое по всей ширине кабины место оператора
• Два рычага управления для комфортного управления машиной
• Кабина изолирована от тепла и вибрации, идущих от двигателя
• Две амплитуды и две частоты
• Сбалансированные размеры вальца
• Надежная система вибрации с длительным сроком службы
• Большие водяные баки системы орошения
• Система из двух насосов обеспечивает независимый привод каждого вальца
• Исключительная тяга даже на сложных ландшафтах
• Шарнирное сочленение с двумя степенями свободы, дающее возможность смещения вальцов в каждую сторону
• Прекрасная маневренность благодаря большому углу поворота и компактной конструкции машины
• Удобный доступ к точкам обслуживания и емкостям с рабочими жидкостями

Стандартное оборудование:

• Двигатель Cummins, соответствующие требованиям стандарта EU Stage III / EPA Tier 3
• Открытая платформа оператора с поручнями и защитой от вандализма
• Две амплитуды и две частоты
• Гидростатическая система переднего и заднего хода
• Поворотное и смещаемое место оператора
• Регулируемое сиденье и рулевая колонка
• Система орошения
• Блокировка межосевого дифференциала

Дополнительное оборудование:

• Комплект запчастей, отвечающий требованиям стандартов СЕ
• Кабина с ROPS, отапливаемая и вентилируемая
• Защитная рама ROPS на платформе оператора
• Солнцезащитный тент для версии с открытой платформой
• Кондиционер
• Радиоприемник
• Кромкообразователь
• Инфракрасный термометр
• Дополнительные передние фары
• Система интеллектуального контроля за процессом уплотнения ACEforce

Технические характеристики	AV 110 X
A = Длина машины	4760 мм
B = Расстояние между колесами	3460 мм
C = Высота машины	3020 мм
D = Высота машины (при снятой кабине / конструкции ROPS)	2350 мм
E = Ширина вальца	1700 мм
F = Ширина машины	1822 мм
H = Дорожный просвет	760 мм
I = Диаметр вальца	1300 мм
J = Толщина обечайки вальца	22 мм
Характеристики
Эксплуатационная масса, макс.	11190 кг
Ширина уплотнения	1700 мм
Перекрытие вальцов	160 мм
Вес
Эксплуатационная масса (CECE)	10 400 кг
Нагрузка на передний валец (CECE)	5250 кг
Нагрузка на задний валец (CECE)	5150 кг
Статическая линейная нагрузка на передний валец	30,9 кг/см
Статическая линейная нагрузка на задний валец	30,3 кг/см
Управление
Угол поворота рулевого колеса (+ / -)	34 °
Угол качания (+ / -)	6 °
Внутренний радиус поворота	4650 мм
Поперечная стабильность	30 °
Ходовые качества
Максимальная скорость	11 км/ч
Преодолеваемый подъем без вибрации	30 %
Преодолеваемый подъем с вибрацией	30 %
Тормоза
Рабочий	Гидростатический
Стояночный	Многодисковый
Аварийный	Многодисковый
Вибросистема
Амплитуды	0,7/0,35 мм
Частоты	45/55 Гц
Центробежные силы	110/83 кН
Система орошения
Тип	Напорная
Кол-во насосов	2
Кол-во степеней фильтрации	3
Емкости
Топливный бак	208 л
Вода для орошения вальцов	1000 л
Электропроводка
Напряжение	12 В
Емкость батарей	135 А-ч
Двигатель
Производитель	Cummins
Тип	QSB3. 3-C99
Номинальная мощность	74 кВт
Стандарт	ISO 3046/1 (DIN6271)

ТАНДЕМНЫЕ КАТАТЕЛИ | АРКС 90

• Фото

• Видео

• Виртуальный тур

Тандемный каток Ammann ARX 90 обладает функциями и преимуществами, которые в конечном итоге обеспечивают дополнительную ценность для владельцев тяжелого катка.

Высокая производительность уплотнения и эффективность системы. Каждый барабан имеет независимый вибрационный насос. Каток также оснащен мощным двухступенчатым вибратором и простой регулировкой амплитуды и частоты.

Насос с одним приводом упрощает техническое обслуживание и техническое обслуживание. Дизайн кабины обеспечивает комфорт, который помогает оператору оставаться сосредоточенным и продуктивным в течение всей смены.

Блокировка дифференциала входит в стандартную комплектацию, а дополнительная система ACE ^force обеспечивает множество преимуществ, включая измерение и документирование, оценку жесткости материала, руководство оператора.

• Основные моменты

• Технические характеристики

• Опции

Открыть все

ПРОИЗВОДИТЕЛЬНОСТЬ

Различные частоты вибрации Различные настройки вибрации регулируют мощность уплотнения для еще более точного контроля уплотнения и повышения качества Усовершенствованный шарнир сочленения Постоянный контакт с поверхностью и широкий диапазон рабочей ширины повышают производительность до максимума Индивидуальная настройка машины Опции делают машину идеально подходящей для различных рабочих площадок и различных потребностей клиентов

ЭРГОНОМИКА

Многофункциональный дисплей Центральный дисплей расположен перед оператором для оптимального контроля и управления машиной Интеллектуальные функции Встроенные расширенные функции делают машину более удобной для оператора, интуитивно понятной и безопасной Станция оператора Интуитивно понятное организованная, полностью регулируемая станция оператора имеет все элементы управления, расположенные в пределах легкой досягаемости

ЭКСПЛУАТАЦИОННАЯ РАБОТА

Доступ к моторному отсеку Широко открываемые боковые двери моторного отсека без инструментов Легкодоступные точки обслуживания Все точки обслуживания удобно расположены для легкого доступа Система самодиагностики Бортовая автоматизированная система диагностики быстро выявляет потенциальные проблемы

тандемный каток с шарнирно-сочлененной рамой ARX 90 (EU Stage V / US EPA Tier 4 Final)
РАЗМЕРЫ
A = ДЛИНА МАШИНЫ	4720 мм (185,8 дюйма)
B = КОЛЕСНАЯ БАЗА	3500 мм (137,8 дюйма)
C = ВЫСОТА МАШИНЫ	3000 мм (118,2 дюйма)
E = ШИРИНА БАРАБАНА	1680 мм (66,1 дюйма)
F = ШИРИНА МАШИНЫ	1800 мм (70,9 дюйма)
G = БОКОВОЙ ЗАЗОР	780 мм (30,7 дюйма)
H = ДОРОЖНЫЙ ПРОСТРАНСТВО	300 мм (11,8 дюйма)
I = ДИАМЕТР БАРАБАНА	1220 мм (48 дюймов)
J = ТОЛЩИНА ОБОЛОЧКИ БАРАБАНА	19 мм (0,7 дюйма)



ВЕС И ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
	АРКС 90	ARX 90 ВЧ
РАБОЧАЯ ВЕС	9720 кг (21 430 фунтов)	9720 кг (21 430 фунтов)
РАБОЧАЯ ВЕС МАКС.	11 170 кг (24 630 фунтов)	11 170 кг (24 630 фунтов)
СТАТ. ЛИН. НАГРУЗКА ПЕРЕДНЕГО БАРАБАНА	28,5 кг/см (159 фунтов/дюйм)	28,5 кг/см (159 фунтов/дюйм)
СТАТ. ЛИН. НАГРУЗКА ЗАДНЕГО БАРАБАНА	29,4 кг/см (159,6 фунта/дюйм)	29,4 кг/см (154,6 фунта/дюйм)
МАКС. ТРАНСПОРТНАЯ СКОРОСТЬ	10,5 км/ч (6,5 миль/ч)	10,5 км/ч (6,5 миль/ч)
ПРОХОДИМОСТЬ ПОДЪЕМНОГО ПОДЪЕМА С / БЕЗ ВИБРО.	30 % / 25 %	30 % / 25 %
РАДИУС ПОВОРОТА ВНУТРЕННИЙ (КРАЙ)	5470 мм (215,4 дюйма)	5470 мм (215,4 дюйма)
СМЕЩЕНИЕ БАРАБАНА	170 мм (6,7 дюйма)	170 мм (6,7 дюйма)



ДВИГАТЕЛЬ
ПРОИЗВОДИТЕЛЬ	Deutz TCD3.6 L4
ВЫХОДНАЯ МОЩНОСТЬ ISO 14396	74,4 кВт (100 л. с.)
МАКСИМАЛЬНЫЙ КРУТЯЩИЙ МОМЕНТ	410/1600 Нм (фут-фунт)/об/мин
КЛАСС ВЫБРОСОВ	EU Stage V / US EPA Tier 4 Final
ВЫХЛОПНЫЕ ГАЗЫ ПОСЛЕ ОЧИСТКИ	EGR+DOC+DPF+SCR



СИЛА УПЛОТНЕНИЯ
	АРКС 90	ARX 90 ВЧ
ЧАСТОТА I	38–42 Гц (2280–2520 В/мин)	42–46 Гц (2520–2760 В/мин)
ЧАСТОТА II	45–54 Гц (2700–3240 В/мин)	58–67 Гц (3480–4020 В/мин)
АМПЛИТУД I	0,7 мм (0,028 дюйма)	0,62 мм (0,024 дюйма)
АМПЛИТУД II	0,34 мм (0,013 дюйма)	0,23 мм (0,009 дюйма)
ЦЕНТРОБЕЖНАЯ СИЛА I	47–68 кН (10 566–15 287 фунтов силы)	56–70 кН (12 590–15 737 фунтов силы)
ЦЕНТРОБЕЖНАЯ СИЛА II	69–84 кН (15 511–18 884 фунт-сила)	74–89 кН (16 636–20 008 фунтов силы)
ЧАСТОТА КОЛЕБАНИЙ	40 Гц (2400 В/мин)	40 Гц (2400 В/мин)
АМПЛИТУДА КОЛЕБАНИЙ	1,3 мм (0,051 дюйма)	1,3 мм (0,051 дюйма)
СИЛА КОЛЕБАНИЯ	77 кН (17 310 фунтов силы)	77 кН (17 310 фунтов силы)



РАЗНОЕ
ТОРМОЗА РАБОЧИЕ	Гидростатический
СТОЯНОЧНЫЕ ТОРМОЗА	Механический многодисковый
ТОРМОЗА АВАРИЙНЫЕ	Механический многодисковый
ОБЪЕМ ТОПЛИВНОГО БАКА	220 л (58,1 галлона)
ОБЪЕМ РЕЗЕРВУАРА ДЛЯ ВОДЫ	840 л (222 галлона)
НАПРЯЖЕНИЕ	24 В



ТАНДЕМНЫЙ КАТОК С ШАРНИРНЫМ СОЕДИНЕНИЕМ ARX 90 (EU Stage IV / U. S. EPA Tier 4 Final)
РАЗМЕРЫ
А = ДЛИНА МАШИНЫ	4720 мм (185,8 дюйма)
B = КОЛЕСНАЯ БАЗА	3500 мм (137,8 дюйма)
C = ВЫСОТА МАШИНЫ	3000 мм (118,2 дюйма)
E = ШИРИНА БАРАБАНА	1680 мм (66,1 дюйма)
F = ШИРИНА МАШИНЫ	1800 мм (70,9 дюйма)
G = БОКОВОЙ ЗАЗОР	780 мм (30,7 дюйма)
H = ДОРОЖНЫЙ ПРОСТРАНСТВО	300 мм (11,8 дюйма)
I = ДИАМЕТР БАРАБАНА	1220 мм (48 дюймов)
J = ТОЛЩИНА ОБОЛОЧКИ БАРАБАНА	19 мм (0,7 дюйма)



ВЕС И ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
	АРКС 90	ARX 90 ВЧ
РАБОЧАЯ ВЕС	9560 кг (21 080 фунтов)	9560 кг (21 080 фунтов)
РАБОЧАЯ ВЕС МАКС.	11 010 кг (24 270 фунтов)	11 010 кг (24 270 фунтов)
СТАТ. ЛИН. НАГРУЗКА ПЕРЕДНЕГО БАРАБАНА	28,4 кг/см (159 фунтов/дюйм)	28,4 кг/см (159 фунтов/дюйм)
СТАТ. ЛИН. НАГРУЗКА ЗАДНЕГО БАРАБАНА	28,5 кг/см (159,6 фунта/дюйм)	28,5 кг/см (159,6 фунта/дюйм)
МАКС. ТРАНСПОРТНАЯ СКОРОСТЬ	10,5 км/ч (6,5 миль/ч)	10,5 км/ч (6,5 миль/ч)
ПРОХОДИМОСТЬ ПОДЪЕМНОГО ПОДЪЕМА С / БЕЗ ВИБРО.	30 % / 25 %	30 % / 25 %
РАДИУС ПОВОРОТА ВНУТРЕННИЙ (КРАЙ)	5470 мм (215,4 дюйма)	5470 мм (215,4 дюйма)
СМЕЩЕНИЕ БАРАБАНА	170 мм (6,7 дюйма)	170 мм (6,7 дюйма)



ДВИГАТЕЛЬ
ПРОИЗВОДИТЕЛЬ	Deutz TCD3.6 L4
ВЫХОДНАЯ МОЩНОСТЬ ISO 14396	74,4 кВт (100 л. с.)
МАКСИМАЛЬНЫЙ КРУТЯЩИЙ МОМЕНТ	410/1600 Нм (фут-фунт)/об/мин
КЛАСС ВЫБРОСОВ	EU Stage IV / US EPA Tier 4 Final
ВЫХЛОПНЫЕ ГАЗЫ ПОСЛЕ ОЧИСТКИ	РВГ+ДОК+СКВ



СИЛА УПЛОТНЕНИЯ
	АРКС 90	ARX 90 ВЧ
ЧАСТОТА I	38–42 Гц (2280–2520 В/мин)	42–46 Гц (2520–2760 В/мин)
ЧАСТОТА II	45–54 Гц (2700–3240 В/мин)	58–67 Гц (3480–4020 В/мин)
АМПЛИТУД I	0,7 мм (0,028 дюйма)	0,62 мм (0,024 дюйма)
АМПЛИТУД II	0,34 мм (0,013 дюйма)	0,23 мм (0,009 дюйма)
ЦЕНТРОБЕЖНАЯ СИЛА I	47–68 кН (10 566–15 287 фунтов силы)	56–70 кН (12 590–15 737 фунтов силы)
ЦЕНТРОБЕЖНАЯ СИЛА II	69–84 кН (15 511–18 884 фунт-сила)	74–89 кН (16 636–20 008 фунтов силы)
ЧАСТОТА КОЛЕБАНИЙ	40 Гц (2400 В/мин)	40 Гц (2400 В/мин)
АМПЛИТУДА КОЛЕБАНИЙ	1,3 мм (0,051 дюйма)	1,3 мм (0,051 дюйма)
СИЛА КОЛЕБАНИЯ	77 кН (17 310 фунтов силы)	77 кН (17 310 фунтов силы)



РАЗНОЕ
ТОРМОЗА РАБОЧИЕ	Гидростатический
СТОЯНОЧНЫЕ ТОРМОЗА	Механический многодисковый
ТОРМОЗА АВАРИЙНЫЕ	Механический многодисковый
ОБЪЕМ ТОПЛИВНОГО БАКА	220 л (58,1 галлона)
ЕМКОСТЬ РЕЗЕРВУАРА ДЛЯ ВОДЫ	840 л (222 галлона)
НАПРЯЖЕНИЕ	24 В

СТАНДАРТНОЕ ОБОРУДОВАНИЕ

• Соответствие CE
• ROPS/FOPS Открытая платформа с пластиковой крышей
• ATC – Контроль тяги Ammann
• Опрыскивание водой под давлением с интервальным переключателем, 3-х ступенчатой ​​фильтрацией и 2-мя насосами
• Запираемый шарнир со смещением и качанием (режим Crab)
• складных скребка
• 2 амплитуды / несколько частот
• Станция оператора с одним приводным рычагом (справа)
• Сдвигаемое, поворачивающееся и регулируемое по горизонтали сиденье водителя с подлокотниками на 170°
• Многофункциональный дисплей для управления машиной и обзора
• Регулируемая рулевая колонка
• Дорожные фонари (фары, задние фонари, поворотники, стоп-сигналы)
• Телематика готова
• Бортовая диагностика
• Пункты централизованного слива

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

• Кабина с конструкцией ROPS/FOPS
• Кондиционер
• Дополнительные светодиодные фонари 360°
• Проблесковый маячок
• Двухвальцовый каток – неразделенные вальцы с HF
• Двухвальцовый каток — качающийся задний валок (неразделенный)
• Двухвальцовый каток — неразделенный, с качающимся задним вальцом
• Инфракрасный термометр
• Система измерения уплотнения ACE ^force
• Разбрасыватель стружки Ammann
• Кромкорез
• Камера заднего вида
• Телематическая система ServiceLink (3 года)
• GPS Q-уплотнение
• Аварийный сигнал резервного копирования
• Биоразлагаемое гидравлическое масло
• Цвет заказчика
• Солнцезащитные пленки на очки

ТАНДЕМНЫЕ КАТАТЕЛИ | АРКС 45-2

• Фото

• Виртуальный тур

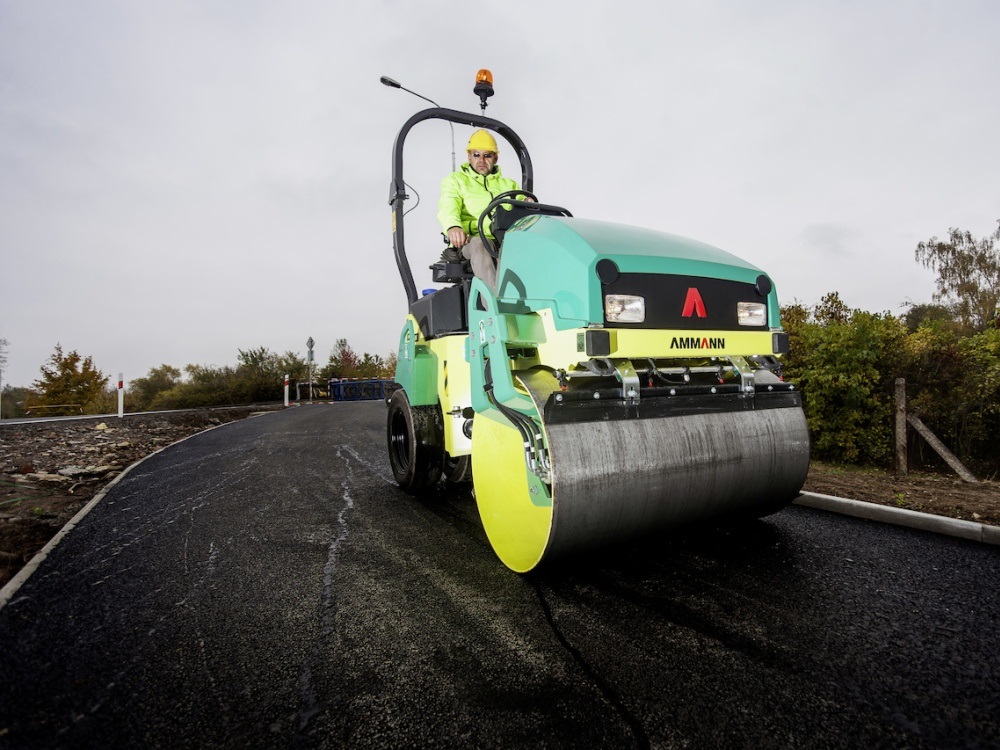

Тандемный каток Ammann ARX 45-2 облегчает операторам работу рядом с препятствиями, такими как бордюры.

Каток с шириной вальца 1380 мм (54,3 дюйма) оснащен новым шарнирным соединением, позволяющим быстро переставлять вальцы из линейной конфигурации в смещенную. Ролики со смещением могут работать вблизи препятствий. Операторам необходимо следить только за одним барабаном, зная, что второй будет находиться на безопасном расстоянии от препятствия. Поточная установка, обеспечивающая равномерное распределение усилий уплотнения, предпочтительнее на открытых стройплощадках.

Регулировка между конфигурацией «в линию» и «смещением» выполняется вручную, и это легко сделать операторам. Шарнирное соединение, которое делает возможной регулировку по линии/смещению, не требует технического обслуживания.

Каток оснащен двигателями Kubota, которые соответствуют требованиям стандартов США на выбросы загрязняющих веществ Tier 4 Final, а также Stage V ЕС и Stage IIIA ЕС/ Tier 4 Агентства по охране окружающей среды США Interim. Он включает в себя интуитивно понятную компоновку приборной панели, переработанный дизайн передней и задней части машины и новую систему светодиодного освещения. Пониженный уровень шума повышает безопасность оператора, равно как и новая система освещения и новое ограждение приборной панели.

• Основные моменты

• Технические характеристики

• Опции

Открыть все

ПРОИЗВОДИТЕЛЬНОСТЬ

Электронный рычаг привода Усовершенствованное управление приводом обеспечивает плавный пуск и останов во время работы машины. Шарнирное сочленение с осцилляцией Высокая маневренность и постоянный контакт с поверхностью являются ключевыми факторами для достижения высокого качества уплотнения. Система орошения Многоуровневая система фильтрации с большим резервуаром для воды для увеличенных интервалов между заполнениями.

ЭРГОНОМИКА

Конструкция платформы оператора Просторная платформа оператора с удобным сиденьем водителя. Простое и удобное управление Приборная панель с четким дисплеем и интуитивно понятным управлением машиной. Исключительный обзор для оператора Идеальный круговой обзор машины для обеспечения максимальной безопасности на рабочей площадке.

ЭКСПЛУАТАЦИОННАЯ РАБОТА

Ежедневный осмотр без инструментов Быстрый и простой ежедневный осмотр. Детали, не требующие обслуживания Сократите время, необходимое для обслуживания машины, и предотвратите повреждение компонентов. Расположение пунктов обслуживания Пункты обслуживания и регулярного технического обслуживания легко и быстро доступны.

ARX 45-2 ЛЕГКИЙ ТАНДЕМНЫЙ ВИБРАЦИОННЫЙ КАТОК (EU Stage V / U.S. EPA Tier 4 Final)
РАЗМЕРЫ
A = ДЛИНА МАШИНЫ	2915 мм (114,8 дюйма)
B = КОЛЕСНАЯ БАЗА	1950 мм (76,8 дюйма)
C = ВЫСОТА МАШИНЫ	2840 мм (111,8 дюйма)
D = ВЫСОТА МАШИНЫ (СЛОЖЕННЫЕ ROPS)	2150 мм (84,6 дюйма)
E = ШИРИНА БАРАБАНА	1380 мм (54,3 дюйма)
F = РАБОЧАЯ ШИРИНА СО СМЕЩЕНИЕМ	1420 мм (55,9 дюйма)
G = ДЛИНА МАШИНЫ (СЛОЖЕННЫЕ ROPS)	3000 мм (118,1 дюйма)
H = ДОРОЖНЫЙ ПРОСТРАНСТВО	330 мм (13 дюймов)
h2 = БОКОВОЙ ЗАЗОР	605 мм (23,8 дюйма)
I = ДИАМЕТР БАРАБАНА	850 мм (33,5 дюйма)
J = ТОЛЩИНА ОБОЛОЧКИ БАРАБАНА	18 мм (0,7 дюйма)
K = ШИРИНА МАШИНЫ (ОБЩАЯ)	1460 мм (57 дюймов)
ВЕС И ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
РАБОЧАЯ ВЕС CECE	4395 кг (9690 фунтов)
РАБОЧАЯ ВЕС МАКС.	4685 кг (10 330 фунтов)
СТАТ. ЛИН. НАГРУЗКА ПЕРЕДНЕГО БАРАБАНА	15,5 кг/см (34 фунта)
СТАТ. ЛИН. НАГРУЗКА ЗАДНЕГО БАРАБАНА	17,8 кг/см (39 фунтов)
РАДИУС ПОВОРОТА ВНУТРИ	2830 мм (111,4 дюйма)
УГОЛ РУЛЕВОГО УПРАВЛЕНИЯ / КОЛЕБАНИЯ	35/9 ±°
СМЕЩЕНИЕ БАРАБАНА	40 мм (1,6 дюйма)
ДВИГАТЕЛЬ
ТИП ДВИГАТЕЛЯ	Кубота D1803-CR-T
КЛАСС ВЫБРОСОВ	EU Stage V / U.S. EPA Tier 4 Final
ВЫХОДНАЯ МОЩНОСТЬ ISO 3046	32,8 кВт (44 л.с.)
ЦИЛИНДР / ЛИТР.	3-цил. / 1826 см³
НОМИНАЛЬНАЯ СКОРОСТЬ	2400 об/мин
СКОРОСТЬ ДВИЖЕНИЯ	10 км/ч (6,2 мили в час)
ПРОХОДИМОСТЬ ПОДЪЕМНОГО ПОДЪЕМА С / БЕЗ ВИБРО.	30 % / 40 %
СИЛЫ УПЛОТНЕНИЯ
АМПЛИТУД I	0,4 мм (0,016 дюйма)
АМПЛИТУД II	0,6 мм (0,024 дюйма)
ЧАСТОТА I	41 Гц (2460 В/мин)
ЧАСТОТА II	55 Гц (3300 В/мин)
ЦЕНТРОБЕЖНАЯ СИЛА I	45 кН (10 116,4 фунт-сила)
ЦЕНТРОБЕЖНАЯ СИЛА II	56,4 кН (12 679,2 фунт-сила)
ЦЕНТРОБЕЖНАЯ СИЛА III	57,6 кН (12 949 фунтов силы)
РАЗНОЕ
БАТАРЕЯ / ЕМКОСТЬ	12/77 В/Ач
БАК ДЛЯ ВОДЫ	340 л (89,8 галлона)
ГИДРАВЛИЧЕСКИЙ БАК	53,5 л (14,1 галлона)
БАК ДЛЯ ДИЗЕЛЬНОГО ТОПЛИВА	57 л (15,1 галлона)

СТАНДАРТ

• Передний и задний привод и вибрация
• Спринклерная система интервального импульса под давлением
• Двухступенчатая вибрационная система
• Система управления с аварийным остановом
• Устройство контроля вибрации Ammann
• Боковое выдвижное сиденье
• Порты для гидравлических испытаний
• Смещение в настройку встроенного барабана
• Выключатель аккумулятора
• Бортовая диагностика
• Передний/задний резиновый бампер

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

• CE-комплект со складной конструкцией ROPS и рабочими фарами
• Дорожные фонари
• Инфракрасный термометр
• ACE ^усилие
• ATC – Контроль тяги Ammann
• Сигнал заднего хода
• Дополнительные рабочие фары (устанавливаются на ROPS)
• Проблесковый маячок
• Второй приводной рычаг, левый
• Подлокотники
• Кромкорез вкл.
