Каталог запчастей ЭКГ-5

Наименование № чертежа Вес, кг

КОВШ
Ковш емкостью 4.6 м.куб., 5,2м.куб. 1085.02.00сб 10 000,0
Рычаг засова L=50010093 1080.02.204сб
Валик 1080.02.210
Диск 1080.02.220 15,4
Ось 1080.02.223 10,6
Валик 1080.02.110 9,6
Палец 1080.02.114 5,3
Стенка ковша задняя 1080.02.06 2 840,0
Втулка 10590 L=70 1080.02.07
Втулка ковша 1080.02.08 6,8
Рычаг засова L=50010093 1080. 02.101сб 21,2
Цепь открывания днища ковша 1080.02.105СБ 6,4

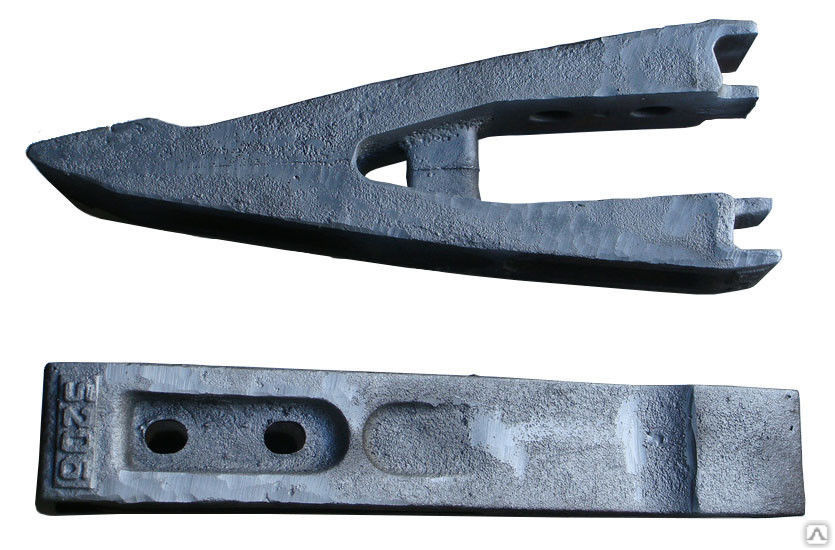

Засов днища ст.3 1080.02.108-1 86,7
Засов днища ст.3 1080.02.107-1 86,7
Зуб ковша ЭКГ-4,6Б,ЭКГ-5А(5м.куб.) прямой 1080.02.11-1/1085.52.06-1 125,0
Зуб ковша косой ЭКГ-5А (самозатачивающийся с защитой ковша ) 1085.52.06Л/1085/52.06 156,0
Зуб ковша ЭКГ-8И 3505.29.00.005 190,0
Шайба пальца ковша 1080.04.09
Петля днища 1080.02.111 290,0
Палец 1080.02.13 15,0
Палец 1080.02.15-1 13,0
Коромысло ковша 1080. 02.16 689,0
Механизм торможения днища ковша 1080.02.200сб
Палец 1080.02.21 21,0
Палец 1080.02.22
Втулка 1080.02.207 1,0
Втулка 1080.02.212 0,4
Втулка 1080.02.218 1,0
Втулка 1080.02.219 1,9
Втулка 1080.02.222 0,3
Втулка 1080.02.224 0,3
Обойма с блоком 1080.02.300сб 273,0
Блок уравнительный 1080.02.301 66,0
Обойма уравнительного блока 1080.02.302 193,0
Валик 1080. 02.303
Втулка 1080.02.304 1,6
Стенка ковша передняя 5,2м.куб. 1080.52.03 2 840,0
Стенка ковша передняя 5,2м.куб., с наплавкой 1080.52.03 2 840,0
Днище ковша в сборе 1080.52.100сб 2 024,0
Плита днища 1080.52.101 1 430,0
Пневмосистема без воздухосборника 1080.19.00-1сб 830,0
Рукав 1082.19.07сб
Рукав 1082.19.08сб
Рукав 1082.19.18сб
Рукав 1082.19.19сб 1,2
Рукав 1082.19.24сб
Рукав 1082. 19.51сб
Воздухосборник 1080.19.200сб 450,0
Зуб ковша косой ЭКГ-5А (5,2 м.куб.) 1085.52.06 125,0
Лебедка (редуктор открывания днища ковша) 1085.03.100сб 20,0
Клин 1080.03.26 0,2
Лебедка открывания ковша с эл.двигателем 1085.53.100-1сб 146,0
Лебедка стреловая   1 270,0

РУКОЯТЬ КОВША
Рычаг 1080.04.02сб 21,0
Рычаг 1080.04.03сб
Втулка 10590 L=90 1080.04.05 20,0
Валик 1080.04.06-1 13,4
Упор рукояти задний 1080. 04.11 53,5
Рейка рукояти (комплект 14 шт.) кремальерная 1080.04.112 53,0
Рейка рукояти цельнокатаная кремальерная (4,5м. Длинная) 35хмл или 35хнл 1080.04.114-1 315,0
Втулка 1080.04.12 20,0
Корпус тяги 1080.04.15-1сб

Вал 1080.04.13-2 32,0
Втулка 10590 L=42 1080.04.16
Рукоять в сборе 1085.04.00сб –
Упор 1080.04.115 3,4

СТРЕЛА И НАПОРНЫЙ МЕХАНИЗМ
Стрела без электрооборудования 1080.05.00сб 19 000,0
Кузов 1080.15.00сб 5 830,0
Корпус стрелы 1080. 05.100-1сб 8 150,0
Пята стрелы 1080.05.123 215,0
Плита напорного механизма 1080.05.155 1 213,0
Палец 1080.05.304
Ползун радиусный 1080.05.307 77,0
Ползун боковой малый 1080.05.308 14,5
Втулка 200170145 седлового подшипника внутренняя 1080.05.311 10,5
Втулка 405380105 седлового подшипника внутренняя 1080.05.312 13,0
Вал промежуточный 1080.05.332-1сб 625,0
Колодка фрикциона 1080.05.333 сб 27,6
Колодка 1080.05.716-1
Колесо зубчатое z-122 m-8 1080. 05.336-1 245,0
Шкив (на вал промежуточный) шлицевой 1080.05.337 65,0
Вал-шестерня z-16 m-14 1080.05.341-1 139,0
Гайка 1080.05.342 2,5
Шайба 1080.05.343 0,2
Планка 1080.05.346
Серьга 1080.05.357 7,0
Серьга 1080.05.358-1
Болт стяжной 1080.05.360
Болт стяжной 1080.05.360-01
Кольцо 1080.05.361-1
Шестерня моторная z-22 m-8 1080.05.372-1 17,5
Вал напорный 1080.05.379 560,0
Шайба 24017212 напорного вала 1080.
05.380		 2,2
Шайба 35020515 напорного вала 1080.05.381 8,0
Втулка 270235220 напорного вала 1080.05.382 23,8
Шайба напорного вала 32021015 1080.05.385 5,3
Шайба напорного вала 32024015 1080.05.384 4,7
Шкив тормозной двигателя напора 1080.05.387 31,0
Полухомут (на вал напорный) 1080.05.370 4,8
Колесо зубчатое z-110 m-14 1080.05.390-1 1 080,0
Втулка 240205220 напорного вала 1080.05.392 21,5
Шайба 32023515 напорного вала 1080.05.398 4,7
Шайба 32020515 напорного вала 1080.05.398-01 6,1
Шайба 35017015 напорного вала 1080. 05.398-02 9,4
Ось 1080.05.44 192,0
Блок 1080.05.45 80,0
Блок головной 1080.05.47 700,0
Ось (головная часть стрелы) 1080.05.50 223,0
Втулка 1080.05.59
Ухо тяги 1080.05.66
Установка направляющих роликов 1080.05.600сб 106,0
Ролик направляющий 1080.05.607сб 18,1
Ось ролика стойки 1080.05.610
Ролик направляющий 1080.05.609
Тяга 1080.05.65-1сб 198,0
Тормоз напора 1080.05.700сб 160,0
Цилиндр 1080. 05.701сб
Пружина на тормоз напора 1080.05.706
Механизм напорный 1080.55.300сб 4 736,0
Седловой подшипник 1080.55.301сб 795,0
Корпус седлового подшипника 1080.55.303 656,0
Палец (на подшипник седловой) 1080.05.304 4,6
Полухомут (на вал напорный) 1080.05.388 11,0
Вал напорный в сборе 1080.55.332сб
Шестерня кремальерная z-14m-24 1080.55.306 125,0
Вентилятор напора сварной 1080.05.800-1сб
Рабочее колесо вентилятора напора
Вентилятор поворота сварной 1080. 18.00-1сб
Рабочее колесо вентилятора подъема
Вентилятор подъема сварной 1080.21.00сб

ЦАПФА ЦЕНТРАЛЬНАЯ
Стойка двуногая 1080.10.100сб 1 350,0
Палец 1080.10.27 25,3
Обойма 1080.10.43сб 151,5
Оттяжка 1080.10.13сб
Башмак 1080.10.08сб 46,8
Ось 1080.10.22 212,0
Ось 1080.10.07 16,4
Цапфа центральная в сборе 1080.12.00сб
Серьга 1080.10.01сб 44,0
Цапфа центральная 1080. 12.04-04 638,0
Цапфа центральная с гайкой 1080.12.04 638,0
Стакан верхний 1080.12.05
Стакан нижний 1080.12.10
Гайка центральной цапфы 1080.12.12 100,0
Шайба сферическая 51035060 1080.12.13 40,0

РЕДУКТОР МЕХАНИЗМА ПОВОРОТА
Редуктор 1080.69.100сб 1 380,0
Редуктор механизма поворота 1080.16.00сб 2 010,0
Блок 1080.16.01сб
Вал-шестерня z-11 m-10 1080.16.02-1 30,0
Колесо зубчатое z-110 m-6 1080.16.03-2 105,0
Вал-шестерня z-11 m-26 1080. 16.25-1 358,0
Колесо зубчатое z-67 m-10 1080.16.27-1 250,0
Корпус 1080.16.28-1 550,0
Крышка 1080.16.31 16,5
Крышка лабиринтная 1080.16.32-1 180,0
Крышка лабиринтная 1080.16.33 51,0
Крышка 1080.16.34 12,2
Стакан 1080.16.38 134,0
Шестерня z-20 m-6 двигателя поворота 1080.16.40-2 7,6
Шкив тормозной 1080.16.41 27,0
Поворотная платформа 1080.08.00-2сб 14 210,0
Тормоз двигателя поворота 1080.17.00сб 109,0

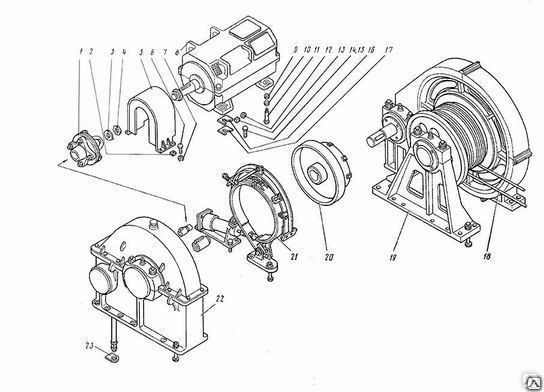

ЛЕБЕДКА ПОДЬЕМНАЯ
Диск 1001. 09.369 3,5
Лебедка подъемная (подъемный механизм) с двиг. 1085.20.00сб 11 331,0

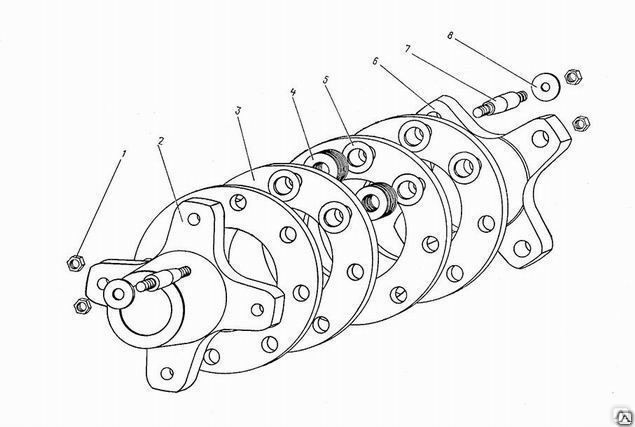

Муфта эластичная 1080.20.100сб
Сухарь-муфта промеж. Вала (комплект 6шт.) 1010.09.95-1сб
Полумуфта ведомая 1080.20.103 62,5
Полумуфта ведущая 1080.20.204 252,0
Муфта промеж.вала 1080.20.200сб 487,0
Полумуфта ведущая 1080.20.104 61,0
Полумуфта промежуточного вала лебедки 1080.20.205 183,0
Редуктор подъема без эл.двигателя 1085.20.300сб 3 120,0
Вал тихоходный 1080.20.301сб 1 180,0
Вал 1080. 20.302 160,0
Втулка 1080.20.303 3,5
Колесо зубчатое z-142 m-10 1080.20.305-1 850,0
Вал быстроходный 1080.20.307сб 180,0
Вал-шестерня z-21 m-10 1080.20.308 145,0
Крышка редуктора 1080.20.320сб
Корпус редуктора 1080.20.340 1 326,0
Привод барабана 1085.20.400сб 6 880,0
Вал ведущий 1085.20.401сб
Вал-шестерня z-16 m-18 1085.20.402 330,0
Шайба 1080.20.403
Стойка левая 1080.20.460-1сб 1 420,0
Стойка правая лебедки 1080. 20.480сб 650,0
Вал барабана в сборе z-109 m-18 1080.20.415сб 3 820,0
Колесо зубчатое z-109 m-18 1080.20.416-1 2 200,0
Втулка 1080.09.60 1,5
Барабан 1080.09.75 340,0
Барабан 1050 1080.20.417-1 1 390,0
Ось барабана 1080.20.421-1 240,0
Клин 1080.20.426
Крышка 1080.20.432-1 62,0
Крышка 1080.20.433-1 62,0
Крышка подшипника 1080.20.434 140,0

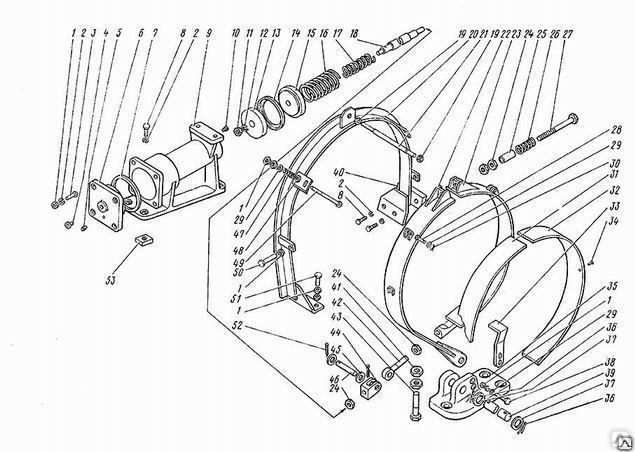

Тормоз подъема 1080.20.600сб
Лента тормозная 1080. 20.610сб 23,0
Лента тормозная 1080.20.612 20,8
Лента тормозная 1080.20.620сб 21,0
Цилиндр тормоза подъема 1080.20.700сб 145,0
Корпус 1080.20.702 80,0
Поршень на тормоз подъема 1080.20.704 9,3
Пружина внутренняя 1080.20.705
Шток (тормоз подъема) 1080.20.708 4,7
Пружина наружная 1080.20.706

РАМА НИЖНЯЯ
Рама нижняя 1080.27.00сб 12 575,0
Рама нижняя 1080.27.100-1 10 500,0
Венец зубчатый z-128 m-26 1080. 27.01-1/ 1041.22.01-1 2 765,0
Втулка нижней рамы 380330320 1080.27.02 53,0
Клин нижней рамы 1080.27.03
Втулка 1080.27.05
Болт 36х170 (М 36) 1080.27.07

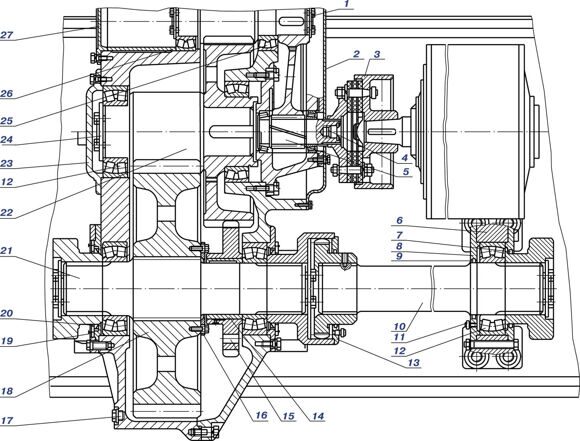

РЕДУКТОР ХОДОВОГО МЕХАНИЗМА
Диск 1001.05.265 2
Редуктор хода 1080.28.00сб 2 950,0

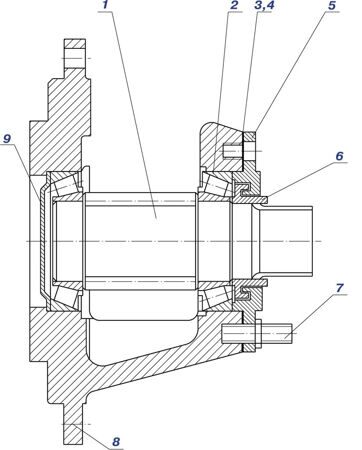

Вал 1080.28.01сб 73,0
Вал-шестерня z-13 m-6 1080.28.02 12,0
Крышка лабиринтная 1080.28.03 3,0
Втулка 1080.28.04 1,0
Фланец 1080.28.06 52,0
Вал-шестерня z-11 m-10 1080. 28.10 24,2
Колесо зубчатое z-103 m-6 1080.28.11-1 75,0
Блок (1080.28.15 + 1080.28.16) 1080.28.14сб 274,0
Вал-шестерня z-10 m-20 1080.28.15 100,0
Колесо z-59 m-10 1080.28.16 180,0
Вал 3-х шлицевой (прямой шлиц) тихоходный 1080.28.19 140,0
Вал 3-х шлицевой (эвол. шлиц) тихоходный 1080.28.19-1 140,0
Колесо зубчатое z-39 m-20 1080.28.20 485,0
Колесо смазочное z-41 m-10 (ленивец) 1080.28.23-3 (1080.28.22-2СБ) 26,0
Муфта зубчатая в сборе 1080.28.24сб/1080.28.24-1 сб 95,9
Полумуфта ходового редуктора ПШ/ЭШ 1080. 28.25/1080.28.25-1 54,0
Втулка z-50 m-6 ПШ 1080.28.28 33,0
Втулка z-50 m-6 ЭШ 1080.28.28-1 33,0
Муфта упругая в сборе 1080.28.29сб 55,0
Полумуфта 1080.28.30-1 10,2
Палец 1080.28.31 0,3
Шкив тормозной 1080.28.33 35,0
Корпус подшипника 1080.28.35 92,0
Вал-вставка ПШ/ЭШ 1080.28.40/1080.28.40-1 152,0
Корпус левый 1080.28.43 585,0
Корпус правый 1080.28.44-1 530,0
Втулка 210170114 1080.28.65-1 10,8
Тормоз хода 1080. 29.00сб 95,0
Цилиндр хода 1080.29.04 4,5
Муфта переключения правая ПШ/ЭШ 1080.30.00 сб/1080.30.00-1сб 309,0
Муфта переключения левая ПШ/ЭШ 1080.31.00 сб/1080.31.00-1 сб 309,0
Диск 1080.30.01
Диск кулачковый 1080.30.02 71,0
Шток направляющий 1080.30.03 6,0
Полумуфта ведущая ПШ/ЭШ 1080.30.04/1080.30.04-1 30,0
Сухарь муфты переключения 1080.30.05 8,5
Полумуфта ведомая ПШ/ЭШ 1080.30.06/1080.30.06-1 38,0
Обойма переводных муфт (переключения) 1080.30.07 42,6
Полухомут на муфту переключения 1080. 30.08 30,0
Полухомут на муфту переключения 1080.30.08-1 30,0
Цилиндр гидравлический 1080.30.100сб 25,0
Втулка 1080.30.106 28,0
Втулка 1080.30.106-1

ГУСЕНИЧНЫЙ ХОД
Ход гусеничный 1080.33.00сб 20 975,0
Ход гусеничный 1080.33.00-1сб 20 975,0
Колесо натяжное 1080.33.10 500,0
Отражатель 1080.33.11
Ограждение 1080.33.12
Ось натяжная 1080.33.17 1 430,0
Втулка натяжной оси (сталь) 200230314 1080. 33.18-1 25,5
Колпак 1080.33.20
Колпак 1080.33.56
Кольцо 1080.33.22-1
Хомут 1080.33.23-1
Шайба натяжной оси 30023017,5 1080.33.24 4,2
Колесо опорное 1080.33.32 390,0
Втулка 270240330 гусеничной рамы 1080.33.39-1 33,7
Втулка 230200250 гусеничной рамы 1080.33.40 21,5
Втулка 200180200 гусеничной рамы 1080.33.41 10,2
Гусеничная рама левая 1080.33.47 5 340,0
Гусеничная рама правая 1080.33.38 5 340,0
Полухомут (в компл. ) 1080.33.48 8,1
Колесо зубчатое z-32 m-26 ПШ/ЭШ 1080.33.49/1080.33.49-1 535,0
Шестерня z-12 m-26 ПШ 1080.33.50 110,0
Вал боковой 1080.33.51/1080.33.51-1 145,0
Шайба упорная 1080.33.55
Вал ведущий z-22 m-10 ПШ/ЭШ 1080.33.57/1080.33.57-1 364,0
Колесо ведущее ПШ/ЭШ 1080.33.58/1080.33.58-1 520,0
Шайба опорной оси 24018013 1080.33.59 2,0
Хомут 1080.33.60 9,6
Кольцо 1080.33.61-1 –
Колпак 1080.33.62
Ось опорная 1080.33.63 179,0
Палец 1080. 33.64
Шайба ведущей оси 28020210 1080.33.65 2,5
Шайба ведущей оси 30024020 1080.33.66 4,3
Втулка опорного колеса 200180240 1080.33.70 12,0
Втулка натяжного колеса 260230240 1080.33.81/0.03025 22,0
Втулка гусеничной рамы 180160200 1080.33.82/0.03018/1001.06.49.2 9,0

ЦЕПЬ ГУСЕНИЧНАЯ
Звено гусеничное 1080.34.01 173,0
Палец звена 1080.34.02 2,3
Заклепка 1080.34.03-1 0,1
Цепь гусеничная в сборе 1080.34.00-1сб

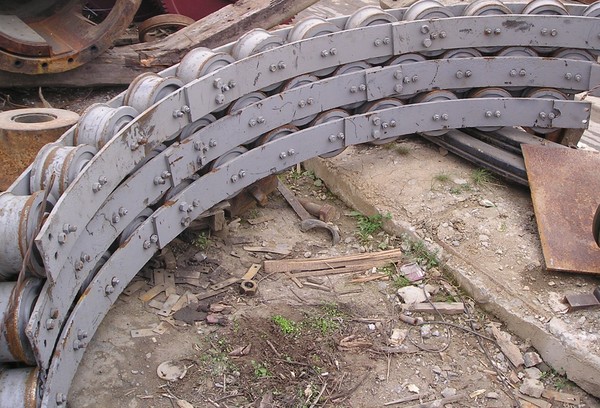

КРУГ РОЛИКОВЫЙ
Круг роликовый без рельс в сборе 1080. 35.00 1 840,0
Кольцевой рельс 1085.35.02 264,0
Кольцевой рельс (цельный) 1085.35.02 264,0
Полоса наружной обоймы 1085.35.03 47,0
Полоса внутренней обоймы 1085.35.04 20,0
Ролик 1080.35.06 21,0
Ось ролика 1080.35.07-1 4,6
Шайба 1080.35.10-1
Планка прижимная 1080.35.15 0,4
Система гидравлическая 1080.37.00сб 1,3
Клапан редук. г/системы 1080.37.38сб

Электрооборудование ЭКГ-5А

№
НазваниеОбозначение Вес, кг
1
Агрегат насосныйБГ11-11А12,5
2Агрегат насосныйБГ11-2234,0
3АмперметрМ42300,1500-0-1500
4АмперметрМ42300, 500-0-500
5Блок магнитных усилителей 220 ВПДД-1,5 В170,0
6Блок магнитных усилителей 220 ВПДД-1,1 В145,0
7Блок резисторов (сопротивлений)БГА-4405-02Ж1У242,0
8Блок резисторов (сопротивлений)БГА-4405-02Е1У241,0
9Блок смещения левый / правый6РЕ 367. 002.01 (ГРИФ.687.432.094 / 678.432.094)0,2
10Блок стабилизации БСТВГРИФ656121-034 (6РЕ 369714)2,0
11Блок токовой отсечки БТОВГРИФ656121-035-09 (6РЕ 369715)1,6
12Блок токовой отсечки БТОНГРИФ656121-035 (6РЕ 369715)1,6
13Блок токовой отсечки БТОПГРИФ656121-035-06 (6РЕ 369715)1,6
14
Вентиль электропневматическийВВ-32Ш, 110В1,5
15Воздушный компрессорВГ-0,88 (ЭК-4М)120,0
16ВольтметрМ42300, 0-150 В0,15
17Выключатель автомат. с расцепител. 160А, 380В, уст 630АА 3716 ФУЗ6
18Выключатель конечный макс.=500 В; 1=10 АВУ-250М2,0
19Выключатель конечныйКУ-701АУ23,2
20Высоковольтный шкаф, 6 кВт2КВЭ-6-630-10-1460,0
21Генератор 15 кВт, 115 В, 130 А, 1500 обмин4ГПЭМ-15-22200,0
22Генератор 220 кВт, 460 Вт, 478 А, 1480 обмин4ГПЭМ 220-22 У2 (ПЭМ-2000М-1У2)1834,0
23Генератор 135 кВт, 610 В, 221А, 1480 об/мин4ГПЭМ 135-2/2 У2 (2ГПЭ-13-14)1470
24Генератор 55 кВт, 375 В, 147 А, 1480 обмин4ГПЭМ-55-21 (2ПЭМ400)722,0
25Изолятор опорныйИОР 10-7,5 УХЛ2 (ОФ 11-750)3,0
26Изолятор фарфор. в сборе ВМЭ-65ВУ.780.003
27Кабель, кмКГЭ 3х25+1х10+1х6
28Кабель, кмКГЭ 3х35+1х10+1х6
29Камера вакуумная дугогасительнаяКДВ-10-10/6308,0
30Катушка привода ПМ-300, ВМЭ-6
31КомандоконтроллерЭК-8203А16,0
32КомандоконтроллерЭК-8252А20,0
33Комплект проводки главных и вспомогательных приводов ЭКГ-5180
34Комплектное устройствоКУЭ-2 (НКУЭ-2)1100,0
35Контакт (Щётка) для ВМЭ-65ВУ.578.000
36Контакт дугогасительный подвижный8ВУ.551.005
37Контакт дугогасительный неподвижный8ВУ. 551.025
38Контактор 250 А, 110 В, зп, 2З+2РКПВ-60415,0
39Контактор 63 А, 110 В, бк: 1З+1РКПД-121Е5,0
40Контактор 63 А, 110 В, бк: 23КПД-121Е5,0
41Контактор перем. тока 100 А, 380 В, напряжение катушки 220 ВКТ-60137,0
42Контактор перем. тока 160 А, 380 В, напряжение катушки 220 ВКТ-60237,0
43Манжета СТП Д384-72Р-260 (Н2601)
44Низковольтная панель для устройства 2КВЭ-6, 6 кВ6ВУ.013.000100,0
45Патрон предохранителя с плавкой вставкой 8 А, 6000 ВПКЭ 106-6-8-40У2 (ПКЭ 1-6-208-40У2)4,2
46Переключатель универсальныйУП-5312-Ф343 УЗ1,2
47Переключатель универсальныйУП-5311-ИЗ1,2
48Переключатель универсальныйУП-5312-С1281,2
49Понижающий трансформатор 2202×40 ВТНА 75,50 Гц20,0
50ПриводПР-10АТ2
51Пульт управленияЯУА-113-33У220,0
52Пятимашинный агрегат в сборе
53Разъединитель с приводамиРВ-10630 УХЛ228,0
54Распределитель электропневматический с вентилемРЭП 1-1-207,0
55Регулятор давленияАК-11Б2,0
56РезисторСР-300 (0,8 Ом; 1,8 Ом; 3,8 Ом; 4,8 Ом;5,3 Ом; 11,8 Ом; 21 Ом; 48 Ом; 85 Ом)1,2
57Реле 110 ВРПГ-9-05111УЗ0,25
58Реле 110 ВРПГ-9-05301УЗ0,25
59Реле 110 ВРПГ-9-05601УЗ0,25
60Реле 12 ВРПГ-010411УЗ0,25
61Реле 12 ВРПГ-9-05111УЗ0,25
62Реле 48 ВРПГ-0-05301УЗ0,25
63Реле утечкиРУ-12722020,0
64Станция управления (панели №1,2)ПГА 4402-42М1У2940,0
65Токоприёмник кольцевой выс/вольтТКК-6150 УХЛ2130,0
66Токоприёмник кольцевой н. в. 10 колТКК-85УХЛ239,0
67Трансформатор 6000230 В, ЭКГ 5 АТМЭ 406-69 У1360,0
68Трансформатор сварочн. 220В,380ВТДМ-401160
69Усилитель магнитный ЭКГ-5АУМЗП-25×25 А 145,0
70Усилитель магнитный ЭШ10/70, ЭШ6/45УМЗП-1,6-127-50Д29,0
71ЩеткаЭГ-14 20х32х3236,0
72ЩеткаЭГ-14 (2х12,5)х32х4038,4
73ЩеткаЭГ-14 25х30х4038,4
74ЩеткаЭГ-74 16Х25х3234,0
75ЩеткаЭГ-14 20х32х4036,0
76ЩеткаЭГ-14 25х50х6460,0
77ЩеткаЭГ-14 12,5х16х2534,0
78ЩеткаЭГ-14 16х32х4036,0
79Щеткодержатель (2х12,5)х32 генераторов 2ПЭМ2000М-1 (4ГПОМ220), 2ГПЭ13-14 (4ГПЭМ135)0,15
80Щеткодержатель 20х32 генератора ПЭМ400М (4ГПЭМ55)0,12
81Щеткодержатель 16х25 генератора 4ГПЭМ150,1
82Щеткодержатель ДПВ-525ТД. 112.0490,4
83Щеткодержатель ДПО-525ТД.112.049-020,4
84Щеткодержатель ДЭ-8165ТД.112.0480,7
85Эл. Двигатель 220380 В, 1,1 кВт для вентиляторов ДПВ, МЦ-6АИР80А4УЗ (4АХ 80А4УЗ)15,0
86Эл. Двигатель 220380 В, 1,5 кВт для БГ11-22АИР80В4УЗ (4АХ 80В4УЗ)14,0
87Эл. Двигатель 220380 В, 5,0 кВт (для компрессора)ДК-548А300,0
88Эл. двигатель асинхронный 250 кВт, 6000 В, 1480 обминАЭ4-400L4У2 (АЭ113-4У2)2000,0
89Эл. двигатель днища ковша 3,6 кВт, 110 В, ПВ=25%, 1430 обминДПЭ-12 (1к.в.)125,0
90Эл. двигатель пост. тока 1 конец вала (ход) 54 кВт, 395 В, 150 А, 45 мин, 1200 обминДПЭ-54-1 У1 (ДПЭ-52)860,0
91Эл. двигатель пост. тока 2 конец 200 кВт, 440 В,S1-100%, 750 обминДПЭ-200-2 (ДЭ-816У2)2885,0
92Эл. двигатель пост. тока 2 конца (поворот), 60 кВт, 305 В, нез. возб. 85 В, ПВ=80%, 1230 обминДПВ-60У1 (ДПВ-52)900,0
93Эл. двигатель пост. тока 2 конца вала (напор), 54 кВт, 395 В, 150 А, ПВ=100%, 1200 обминДПЭ-54-2 У1 (ДПЭ-52)860,0
94Эл. двигатель пост. тока (напор ЭКГ8И, ЭКГ10) 120 кВт, 305 В, нез. возб., 85В, ПВ=80%, 750 об/минДЭ-812 У21510
95ЭлектрокомпрессорЭК-7В (ЭК-4)454,0
96Электромагнит. Пост. Тока, =110 ВКМП-2АУ315,0
97ЭлектронагревательТЗН-44А13{FORM.document}, 32С110
98Якорь 4 ГПЭМ 1560,0
99Якорь ДПЭ 52, ДПВ 52350,0

  1. Агрегат насосный БГ 11-11А

    Количество на складе: 2

  2. Агрегат пятимашинный

  3. Амперметр М42300

  4. Блок магнитных усилителей ПДД-1,5 В

  5. Блок стабилизации БСТВ

  6. Блоки токовой отсечки БТОН, БТОП, БТОВ

  7. Вентиль электропневматический ВВ-32Ш

  8. Вольтметр М42300, 0-150В

  9. Выключатель автоматический А 3716 ФУЗ

  10. Генератор 4ГПЭМ-135

  11. Генератор 4ГПЭМ-15

  12. Генератор 4ГПЭМ-220

  13. Генератор 4ГПЭМ-55

  14. Командоконтроллер ЭК-8203

  15. Командоконтроллер ЭК-8252

  16. Шкаф высоковольтный 2КВЭ-6

  17. Электрокомпрессор ЭК-7В

  18. Ящик управления ЯУА




AliveCor ECG 5 – Оборудование Woodley – Каталоги в формате PDF

Добавить в избранное

{{requestButtons}}

Выдержки из каталога

AliveCor ВЕТЕРИНАРНЫЙ МОНИТОР СЕРДЦА Обследуйте больше пациентов — не нужно стресса или бритья Регистратор ЭКГ клинического качества с одним отведением использует мощность, возможности отображения и связи. Обследуйте широкий спектр животных быстрее и быстрее. проще во время медицинских осмотров, в дополнение к предоперационным и диагностическим исследованиям Исключительное соотношение цены и качества для всех клиентов Текущие ветеринарные тесты демонстрируют точность частоты и ритма по сравнению с традиционными устройствами Надежное хранение ЭКГ с примечаниями и информацией о пациенте на устройстве и в облако для немедленного анализа, обмена и печати Электронная почта: [email protected] EQUIPMENT COMPANY LTD. ЗДАНИЯ СТАРОГО СТАНЦИОННОГО ПАРКА, ул. JOHNS STREET, HORWICH, BOLTON, LANCASHIRE, BL6 7NY, UK

» ВЕТЕРИНАРНЫЙ КАРДИОМОНИТОР Ветеринарный кардиомонитор Ветеринарный кардиомонитор крепится к вашему iPhone® 4 / 4S / 5 / 5S как чехол и связывается по беспроводной связи с приложением на вашем телефоне. Сопряжение между вашим iPhone* и кардиомонитором не требуется. AtiveCorVet.com предоставляет вам безопасный онлайн-доступ в любое время и в любом месте ко всем вашим загруженным ЭКГ. Если у вас есть Veterinary Heart, вы можете создать учетную запись, которая даст вам доступ к вашему личному концентратору ЭКГ. бесплатная загрузка из Apple* App Store. Зайдя в приложение, создайте учетную запись, и вы готовы начать запись ЭКГ. Это…

Все каталоги и технические брошюры Woodley Equipment

  1. Гематологическая система QBC Autoread Plus

    2 страницы

  2. QBC STAR

    8 страниц

  3. Базовая морозильная камера с рабочей поверхностью 1,4 куб. футов / 40 л

    1 стр.

  4. Базовая морозильная камера под прилавком 2,8 куб. футов / 79 л

    1 стр.

  5. Лабораторная морозильная камера, 150 л

    1 страницы

  6. Лабораторный морозильник, 50 литров

    1 страницы

  7. 8400 Капнограф

    1 стр.

  8. Электрокардиограф CT320 на базе ПК

    1 стр.

  9. Электрокардиограф CT8000P

    1 стр.

  10. Электрокардиограф CT3000i

    1 стр.

  11. Центрифуга Shandon Cytospin®

    1 стр.

  12. Микроцентрифуга Eppendorf Minispin Plus

    1 страниц

  13. Центрифуга Labofuge® 200

    1 стр.

  14. Центрифуга с охлаждением Eppendorf

    1 страница

  15. Горизонт Clinispin 642VFD

    1 стр.

  16. Капнограф

    1 стр.

  17. Монитор артериального давления Omron 907

    1 стр.

  18. Quantum Saturno 100 VET

    2 страницы

  19. Последняя версия брошюры Clinispin HCT

    2 страницы

  20. Clinispin Micro PDF Final

    2 страницы

  21. Clinispin Horizon 842VET

    1 стр.

  22. Механический измерительный стержень1

    1 страниц

  23. Одноканальный регистратор данных

    1 страниц

  24. Дистанционный монитор температуры AS300SA1

    1 Страницы

  25. -100 Цифровой термометр1

    1 страниц

  26. Цифровой термометр для вакцин Jumbo1

    1 страницы

  27. Цифровой термометр для помещений и улицы

    1 стр.

  28. Регистратор данных EZSmartLog Five USB с ЖК-дисплеем и термопарой

    1 страница

  29. Регистратор данных EZ-SmartLog Four USB с термопарой.pdf

    1 страниц

  30. EZ-SmartLog Два ЖК-регистратора данных

    1 страницы

  31. Переносной медицинский холодильник1

    1 страниц

  32. Аптечный холодильник 82 литра

    1 страница

  33. Аптечный холодильник 66 литров

    1 страницы

  34. Подстольный холодильник

    1 страниц

  35. Настольный холодильник

    1 страниц

  36. Под прилавком -20 Морозильная камера

    1 страниц

  37. Столешница -20 Морозильная камера

    1 страниц

  38. Цифровой инкубатор EZ-Heat

    1 стр.

  39. Шприцевой насос P70001

    1 стр.

  40. Горизонт Clinispin 842STAT

    1 стр.

  41. Клиниспин горизонт 842ВЭС

    1 страниц

  42. Тест-полоски DiaSys для определения уровня мочевины в крови

    1 стр.

  43. NovaVet Lactate 042014

    2 страницы

  44. Креатинин NovaVet 042014

    2 страницы

  45. Insight Urinalysis MS Reader and Printer

    1 страниц

  46. Микробиологический инкубатор Multichrome

    2 страницы

  47. Мифический18

    2 страницы

  48. Экспресс-тест InSight Heartworm

    2 страницы

  49. Экспресс-тест InSight Giardia

    2 Страницы

  50. Комбинированный экспресс-тест InSight FIV-FeLV

    2 страницы

  51. i-Smart 30 Vet

    2 страницы

  52. NovaVet Ketone 042014

    2 страницы

  53. g-Pet 0714

    2 страницы

  54. Горизонт Клиниспин 853ВЭС

    1 Стр.

  55. Горизонт Clinispin 842COMBI

    1 стр.

  56. Горизонт Клиниспин 755ВЭС

    1 Стр.

  57. Центрифуга Clinispin CT20

    1 стр.

  58. Горизонт Клиниспин 642E

    1 Стр.

Compare

Remove all

Compare up to 10 products

Catalog

Filter

Categories

All Categories

Medical-Specific Cables

Patient Monitoring Cables and Sensors

ECG – EKG Cables and Leadwires

Direct- connect Кабели ЭКГ – ЭКГ

Одноразовые провода ЭКГ – ЭКГ

ЭКГ – ЭКГ Адаптер Кабели

ЭКГ – ЭКГ Кабели с туловищем пациента

Портуальная ECG – EKG Leadwires

Телеметрия ECG – EKG Leadwires

OEM

Vyaire Medical Inc. (313)

4

(313)

. GE Medical Systems Information Technology (GEMSIT)   (195)

Philips Healthcare (медицинские товары)  (181)

Mortara Instrument, Inc  (168)

Показать больше (126)

Модели

ELI 350) 9 (60004

ELI 150 (62)

ELI 10 (53)

PageWriter TC70 (68)

M1001A (215)

Покажите больше (195)

Размер пациента

Взрослый/Педиатрик (543)

. 68)

Взрослый (99)

Неонат (7)

3/5 (3)

Покажите больше (6)

Без латекс.

Проксимальный соединитель

Банан (62)

Зажим/захват (164)

Зажим/захват (сгруппированный)  (26)

Формованная форма DIN  (11)

Банан к выступу  (6)

Показать больше (75)

Дистальный соединитель

Двойной круглый 9, 404 (1354) ° угловой, 6-контактный разъем, ключ (46)

Многоканальный (42)

Тип DIN, литые выводы (37)

Круглый, 12-контактный разъем Philips  (22)

Показать больше (67)

Показать все фильтры

Все различные типы кабелей ЭКГ и проводов отведений, которые вам нужны, собраны в одном месте. В нашем обширном каталоге специальных медицинских кабелей вы найдете такое оборудование, как магистральные кабели ЭКГ, провода с разъемами типа «банан», комплекты проводов ЭКГ и многое другое.

Еще не зарегистрированы на нашем сайте? Зарегистрируйтесь здесь, чтобы воспользоваться преимуществами эффективного заказа, экономии средств и многого другого, что предлагает наша платформа электронной торговли медицинскими деталями. Регистрация БЕСПЛАТНАЯ!

КОМПЛЕКТ ПРОВОДОВ ЭКГ ОТВЕДЕНИЯ GE Medical Systems Information Technology (GEMSIT)

10 ОТВОДОВ ДЛЯ ВЗРОСЛЫХ/ДЕТЕЙ ЗАМЕНА ВИЛКИ «БАНАН» производства Mortara Instrument, Inc.

КОМПЛЕКТ ПРОВОДОВ ЭКГ GRABBER, 3 ОТВОДА Philips Healthcare

МАГИСТРАЛЬНЫЙ КАБЕЛЬ ЭКГ, 17 ФУТОВ, Vyaire Medical Inc.

ЗАЖИМ ДЛЯ АДАПТЕРА ЭКГ SURELOCK CLEAR LAB, Vyaire Medical Inc. СОЕДИНИТЕЛЬ СОЕДИНИТЕЛЬНЫЙ, ЗАЖИМНОЙ/ГРАББЕРНЫЙ, 29 ДЮЙМОВ, GE Healthcare

МНОГОКОНТАКТНЫЙ ЭКГ-КАБЕЛЬ С 3 ОТВЕДЕНИЯМИ, Vyaire Medical Inc. НАБОР СОЕДИНИТЕЛЕЙ Vyaire Medical Inc.

БЕЛЫЕ ЗАЖИМЫ С ШИРОКОЙ ГРУТОЙ производства Vyaire Medical Inc.
