Карбюратор к 126 и – Карбюратор К126 устройство, ремонт, регулировка
Ремонт и доводка карбюратора К-126ГМ — ГАЗ 24, 2.5 л., 1987 года на DRIVE2
Мне интересно сперва поездить на 24-ке, какой она была в СССР, в оригинале так сказать… Поэтому сразу после трамблёра ревизировал карбюратор. К тому же он странно реагировал на винт качества на холостых.
Несмотря на заявления карбюраторщика, что “снимай засран”, при разборке я нигде смол и говен не увидел. Микронный налёт копоти на крышке не считается. Все каналы чистые, сечение на просвет идеальное. Лишь в колодцах, мелким песочком, лежали какие-то стружечки около 0.3мм и работе даже теоретически помешать не могли — любой жиклёр толще.
Однако, ересь всёже была найдена, причем лютая.
1. Карбюратор уже вело по ушам. Уши выгибались, корпус заслонок подпиливался, причем грубо. Вытекающие из этого неплотности можно представить.
Большего не сделаешь — я только немного выправил уши тяжелым молотком, добился примыкания плоскости по центру, вывел шероховатость до приемлемой. Прокладки ПВХ.

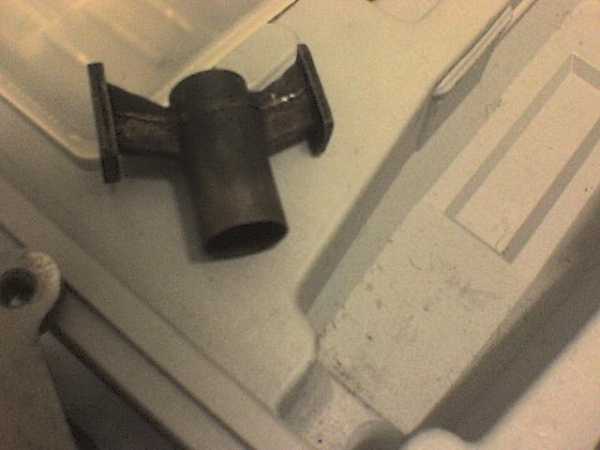

2. Облой. везде. Даже внутри малого диффузора.
Точно знаю, что в СССР он прошёл контроль качества именно в таком виде, но этот вид чуток противоречит нормальному наполнению цилиндров и качественному приготовлению смеси. “Будем резать”
3. Крышка от карбюратора К-126Г, не совпадающая с корпусом ГМ по проходному сечению. В стыкованном виде фотать не стал, но вот как оно ездило до меня, следы несостыковки видны по затемнениям:
Пришлось подтачивать среднюю часть карбюратора 126ГМ под имеющуюся крышку 126Г. Ступеньки с выступом 5, 8мм — это не шутка. Они создают завихрения ещё до малого диффузора. А это зло и ересь. Малый дифф рассчитан на высокую входящую скорость потока — чем выше, тем качественнее распыление. Причём поток должен быть ламинарным, тоесть прямым, ровным. А если воздух долетает уже кувырком со ступенек, то и о качестве распыления речи нет.
4. Ещё один нюанс, который редко выявляют даже опытные карбюраторщики. Заслонка первичной камеры не закрывается до конца на ХХ и подсасывает бензин из переходной системы. Очень запросто это могло быть причиной плавающих ХХ. И уж точно было причиной плохой реакции на винт качества (его игла торчит на фотке из отверстия ХХ)
Можно хоть до упора закрутить винт качества — всё равно будет сосать из переходной, а это переобогащение на ХХ
Это я устранил, подпилив привод заслонки в месте её крайнего упора.
Стало вот так, как положено:
В принципе, оба отверстия (ХХ и переходной системы) одновременно регулируются “винтом токсичности”, расположенным рядышком, чуть правее и выше, так что я мог использовать этот винт вместо ХХ, не парясь с допилами. Однако, нормальная настройка ХХ этим винтом будет сбивать переходные характеристики.
Схема К-126ГМ. 22- винт качества, 21 — ‘винт токсичности’
21-й винт отвечает за количество топлива, подаваемое при частичном открытии дросселя 1-й камеры, то есть обогащает или обедняет переходную систему и является ключевым винтом для эластичности двигателя на “низах” и так же ключевым для расхода топлива в этих режимах. По моему мнению, этот винт должен быть тщательно настроен по ходовым характеристикам и не трогаться при настройке ХХ. При этом настройка 21-м винтом при езде должна идти в первую очередь, а уж затем приводить к норме на ХХ те остатки топлива, что идут к 22 винту.
На основе всей выявленной ереси был проведён жёсткий секс по камасутре в подвалах инквизиции. Почти вся слесарная оснастка, включая бормашинку, пошла в дело.
Поставлю позже. Отпишу.
www.drive2.ru
Устройство и регулировка карбюратора К126Г на УАЗ, ремонт своими руками + видео
Текущее состояние транспортного средства — это главный критерий работоспособности агрегатов машины. Одним из важнейших компонентов автомобиля считается двигатель. На моделях УАЗ устанавливаются силовые агрегаты карбюраторного типа (например, карбюратор К126Г), за счёт чего эксплуатация и регулировка этого вида автомобилей значительно облегчается в любом из режимов использования.
Устройство карбюратора К126Г
Автомобили семейства УАЗ оснащаются тремя видами карбюраторов. Каждый из этих видов имеет свои плюсы и минусы:
К126Г;
К151;
ДААЗ Солекс.
Наиболее часто встречается оснащение внедорожных автомобилей марки УАЗ карбюратором вида К126Г. Эта модель представляет собой базовую комплектацию для автомобилей УАЗ «Буханка», а также является неизменным атрибутом оснащения УАЗ «Хантер» и УАЗ «Патриот». Карбюратор этого вида идеально сочетается с силовыми агрегатами УМЗ 4178.10 и УМЗ 4218.10.
Простое устройство для оснащения силовых агрегатов отечественных внедорожных автомобилей
Карбюратор К126Г состоит из нескольких основных компонентов:
насос-ускоритель;
экономайзер;
устройство дозирования горючего для первой камеры;
устройство дозирования горючего для второй камеры;
воздушная заслонка;
механизм холостого хода.
Помимо них карбюратор включает в себя множество мелких элементов, каждый из которых призван выполнять узкоспециальную работу в общей системе.
Чёткое взаимодействие различных элементов позволяет добиться высокой продуктивности карбюратора
Карбюратор вида К126Г оснащён сразу двумя камерами для смешения топливовоздушной смеси. После поворота ключа зажигания топливо начинает образовываться в первой камере, затем, при увеличении крутящего момента, во второй. Различные элементы системы пропускают строго ограниченное количество жидкого топлива и воздуха для создания топливовоздушной смеси в нужном количестве.
Если же мотору на максимальных оборотах потребуется повышенное содержание смеси, то в работу включается экономайзер. Электромагнитный клапан увеличивает расход воздуха через постоянно открытую воздушную заслонку, что обеспечивает создание обогащённой смеси для двигателя.
Процесс регулировки К126Г на УАЗ «Буханка»
Регулировка как процедура может потребоваться только для устранения некоторых сбоев в работе карбюратора или же для настройки большей продуктивности. Регулировка может быть проведена по самым разным параметрам для достижения оптимальной работоспособности карбюратора К126Г:
стабильность в работе насоса-ускорителя;
установка нового минимального значения холостого хода;
контроль за качеством крепёжных соединений в карбюраторе УАЗ;
сокращение расхода горючего в разных режимах эксплуатации;
увеличение/уменьшение заданного уровня топлива в поплавковой камере;
проверка результативности срабатывания экономайзера;
регулировка пропускной способности жиклёров.
Необходимо иметь в виду, что регулировка по любому из параметров проводится только при заглушенном моторе. В разных случаях потребуется дождаться охлаждения силового агрегата или, наоборот, производить запуск двигателя для настройки необходимых показателей.
К примеру, наиболее часто автолюбители проводят регулировку расхода топливной смеси. Устройство К126Г выполнено таким образом, что разбирать карбюратор не потребуется — все необходимые работы можно выполнить непосредственно на месте установки механизма.
Видеоинструкция: регулировка К126Г
Регулировка расхода топлива
На корпусе карбюратора имеются два небольших винта качества. Каждый из них управляет подачей качественной смеси топлива к цилиндрам мотора. А сбоку у привода заслонок дросселя имеется один отдельно расположенный винт — он носит название винта количества и отвечает за необходимый объём горючего, которое подаётся в силовой агрегат.
Порядок регулировки расхода топливной смеси подразумевает использование этих винтов в следующей последовательности:
На холодном двигателе закрутить винты качества до упора.
После этого каждый из них открутить ровно на три оборота.
Завести автомобиль и дождаться, когда двигатель достигнет своей рабочей температуры.
После этого, подкручивая винт количества, установить частоту вращения мотора порядка 600 оборотов в минуту.
Начать закручивать винт качества первой камеры до тех пор, пока не станут явными перебои в работе мотора (ему будет не хватать горючего).
После первого сбоя открутить винт качества назад примерно на 1/8 оборота (убедиться, что мотор работает ровно).
Точно такую же регулировку произвести с винтом качества и на второй камере сгорания.
После чего, используя винт количества, выставить необходимые обороты холостого хода, показатели которых стояли до этого (обычно 900–1100 об/мин).
Регулировка расхода топлива не представляет собой трудоёмкости в проведении. Однако автолюбитель должен хорошо понимать смысл каждого из выполняемых действий, чтобы настройка имела оптимальный результат.
Ремонт карбюратора УАЗ
Владельцы автомобилей УАЗ при наличии необходимого опыта и знаний могут провести некоторые виды ремонтных работ на карбюраторе самостоятельно. После того как карбюратор будет снят и разобран, можно выполнить ремонт его частей без обращения в специализированные автомастерские.
Многие владельцы автомобилей УАЗ сталкиваются с такой проблемой, как заливание карбюратора. То есть устройство производит слишком большое количество топливовоздушной смеси, которая не успевает попасть в мотор.
Если карбюратор заливается, необходимо будет проверить работоспособность иглы экономайзера, а также убедиться, что калиброванные отверстия жиклёров не увеличились.
В том случае, если мотор начинает дёргаться на высоких оборотах или нестабильно работает на холостом ходу, рекомендуется проверить электромагнитный клапан или экономайзер.
Ремонт карбюратора УАЗ К126Г целиком основывается на промывке компонентов и замене износившихся деталей. При этом залогом качественного ремонта можно считать всего три фактора:
аккуратную разборку устройства;
определение неисправности;
сборка с учётом всех нюансов конструкции К126Г.
Видеоинструкция: модернизация и ремонт К126Г
Определение неисправностей в работе
У карбюратора вида К126Г имеются свои характерные неисправности. Как правило, все они связаны с тем, что по ряду причин сокращается пропускная способность жиклёров, вырабатывается ресурс насоса-ускорителя или же появляются зазоры при работе дроссельных заслонок. Помимо этого, как и в любом другом карбюраторе, в К126Г может быть зафиксирована и разбалансировка работы холостого хода, засчёт чего двигатель может заливаться или же испытывать недостаток в топливе.
Явными причинами того, что в карбюраторе появились те или иные неисправности, являются:
резкое увеличение потребляемого количества жидкого топлива;
на высоких оборотах мотор работает рывками, с перебоями;
появились трудности с запуском двигателя;
неравномерность рабочего шума и усиленные вибрации во время движения;
чёрный дым выхлопного газа при резком увеличении скорости или в момент торможения.
В карбюраторных механизмах любого типа важную роль играют жиклёры. По своей функции жиклёры являются пробками с несколькими отверстиями чётко выверенного диаметра. Через эти отверстия поступает воздух или жидкое горючее, что гарантирует своевременное образование топливовоздушной смеси. Жиклёры из-за применения некачественного бензина могут засориться, из-за чего мотор будет испытывать недостаток топлива.
Главной особенностью карбюратора вида К126Г является то, что все жиклёры независимо от места их установки, можно прочистить без проведения демонтажных работ. То есть для того, чтобы устранить засоры отверстий, не нужно будет полностью разбирать карбюратор, так как жиклёры вынимаются каждый в отдельности из корпуса устройства.
Таблица: рабочие характеристики жиклёров в разных системах карбюратора
Автовладельцы УАЗ «Буханки» так отзываются от заводских жиклёрах карбюратора К126Г:
Как снять К126Г с УАЗа и разобрать его
Процедура снятия карбюраторного механизма не представляет особых сложностей. От узла отсоединяются все подключённые к нему шланги и магистрали, после чего откручиваются гайки, которыми он соединяется с корпусом впускного коллектора. Как только гайки будут сняты, карбюратор аккуратно снимается со шпилек вместе с прокладкой.
Более сложную процедуру представляет собой разборка устройства на составляющие. Основная цель разборки — промывка внутренних полостей карбюратора, а также замена износившихся или выработавших свой ресурс деталей. Необходимо помнить о том, что разборка карбюратора возможна только после тщательной очистки его корпуса и внешних частей. Для этих целей рекомендуется использовать специальный очиститель для карбюраторов.

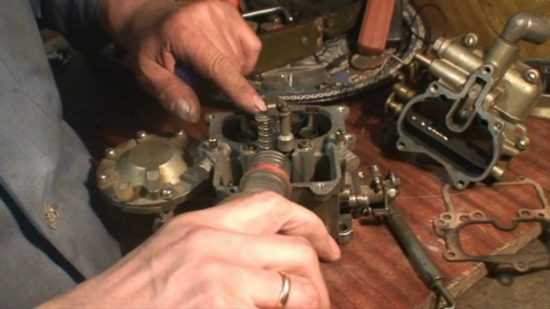

Порядок разборки К126Г:
Расшплинтовать крепления тяги рычага.
Вынуть из открывшегося отверстия конец тяги малых оборотов.
Отвернуть семь маленьких винтиков, которыми крепится крышка поплавковой камеры.
Аккуратно приподнять крышку и снять её. Под ней находится прокладка, нужно постараться не повредиться её в момент снятия крышки.
Далее из полости камеры вытащить ось поплавка и сам поплавковый элемент.
Вместе с пружинкой вытаскивается и иголка топливного клапана.
Если есть необходимость, то снимать воздушную заслонку нужно после откручивания двух винтов её крепежа. После чего отворачивается винт фиксации втулки рычага привода. Заслонка вытаскивается без отделения её от рычага и пружинки возврата.
Далее отворачивается пробка фильтрующего элемента, вынимается сеточка фильтра.
Следующий этап — это разборка самой поплавковой камеры. Все составляющие камеры аккуратно отсоединяются друг от друга и вытаскиваются в строго вертикальном положении.
После этого потребуется отвернуть пробки, расположенные с внешней стороны корпуса карбюратора — только так можно снять жиклёры первой и второй камер внутреннего сгорания.
Далее можно вытаскивать жиклёр холостого хода и сам клапан экономайзера.
В полости карбюратора остался только диффузор и смесительный отдел поплавковой камеры. Малые диффузоры выпрессовывать из карбюратора строго запрещено, так как их обратная установка в нужном положении практически невозможна.
Рекомендуется разбирать устройство в хорошо освещённом месте
Порядок чистки от нагара
Образование нагара характерно, прежде всего, для трёх элементов карбюратора вида К126Г:
топливных жиклёров;
воздушной заслонки;
ёмкости поплавковой камеры.
Каждый из этих элементов после разборки подвергается процедуре мойки, чистки и продувки по различным технологиям.
Жиклёры требуют особого подхода, так как малейшее изменение их поверхности и выкалибровки отверстий может стать причиной нестабильной работы силового агрегата. Мыть поверхность пробок запрещено. Рекомендуется производить чистку от грязи и нагара зубочисткой или медной проволокой, стараясь как можно меньше соприкасаться с поверхностью металла.
После чистки необходима продувка жиклёра сжатым воздухом из баллончика или через компрессорную установку.
Воздушная заслонка не прихотлива в уходе — её можно положить вместе с другими металлическими частями карбюратора в ёмкость с растворителем 642 и замочить на два часа. После этого требуется хорошо высушить заслонку и продуть, чтобы устранить остатки нагара с поверхности.
Поплавковая камера быстро чистится от нагара, так как в неё можно залить очиститель для карбюраторов и оставить жидкость часа на полтора. После этого мягкой тканью без ворса нужно будет протереть полость камеры, чтобы удалить остатки очистителя. Можно также дополнительно продуть внутренние поверхности баллончиком со сжатым воздухом.
Замена прокладки карбюратора
Менять прокладку необходимо в том случае, если на ней имеются механические повреждения любого рода: трещинки, разрывы, дыры. Прокладка служит единственным элементом между карбюратором и впускным коллектором и выполняет две важные функции:
устанавливает качественное соединение между двумя агрегатами;
выводит лишнее тепло.
Замена прокладки карбюратора К126Г не представляет особенных сложностей: перед тем, как установить карбюраторное устройство на шпильки коллектора, требуется сначала проложить новую прокладку. Использование герметика или силикона недопустимо, так как при повышении температуры во время движения он потечёт и может забить отверстия в карбюраторе.
На прокладку насаживается карбюраторный механизм и крепится гайками к полости впускного коллектора. Прокладка также служит уменьшению трения между двумя металлическими поверхностями, сокращению вибрации и шума в рабочих режимах.
Уникальная форма изделия позволяет жёстко зафиксировать карбюратор на его рабочем месте
Сборка и установка карбюратора на место
Порядок сборки К126Г обычно вызывает больше трудностей, чем разборка. Элементы карбюратора нужно собирать в чётком порядке, иначе будет невозможно добиться стабильной работы мотора.
Сборка проводится следующим образом:
В полость поплавковой камеры устанавливается экономайзер и жиклёр холостого хода. Экономайзер прикручивается винтом.
Топливные и воздушные жиклёры двух камер сгорания вкручиваются с внешней стороны корпуса карбюратора, заворачиваются до упора.
Внутренняя полость поплавковой камеры заполняется в обратном порядке. Следует иметь в виду, что поплавок должен максимально свободно качаться на своей оси, ход иглы при этом должен достигать значения не менее 1,5 мм.
Устанавливается фильтр, он фиксируется пробкой.
Воздушная заслонка в сборе подключается к месту работы.
Вставляется игла клапана и пружинка возврата.
Закрывается крышка карбюратора, путём прикручивания каждого из семи винтов до упора.
После чего выставляется тяга малых оборотов и зашплинтовываются её крепления.

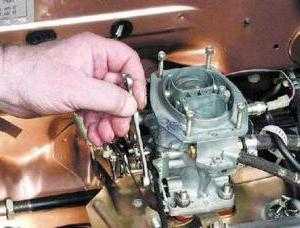

Установка карбюратора в машину осуществляется следующим образом: сначала на шпильки монтируется прокладка, после чего вставляется само устройство. На шпильки нанизываются гайки и заворачиваются до упора.
Далее потребуется подключить все шланги и топливные магистрали. В первую очередь подключается патрубок подачи топлива, затем — шланг на «обратку». После этого подключение вспомогательных элементов можно производить в любом порядке.
Рекомендуется при отключении шлангов запоминать или записывать место подключения каждого из них.
Каждое подсоединение должно быть выполнено максимально надёжно
Полезные рекомендации
После самостоятельной сборки и установки рекомендуется проверить работоспособность карбюратора. Для модификации К126Г существуют свои оптимальные показатели работы:
уровень жидкого горючего в ёмкости поплавковой камеры должен находиться ниже верхнего предела на 18,5–21, 5мм; если уровень выше, допустимо подгибание кронштейна поплавка;
зазоры между воздушными заслонками и корпусом карбюратора не должны превышать показатель в 0,2 мм;
после сборки из соединений и разъёмов не должно вытекать топливо;
минимально допустимые обороты коленвала на холостом ходу не должны быть менее 400 об/мин;
при переходе работы мотора из одного режима в другой не должно быть рывков и провалов.
Таким образом, самостоятельная разборка, сборка и установка карбюратора возможна только при строгом следовании рекомендациям производителя. Особенно важно не повредить детали карбюратора во время демонтажных работ или чистки, так как даже от мельчайших повреждений одного из компонентов К126Г будет работать некорректно.
pol-z.ru
Карбюратор К-126

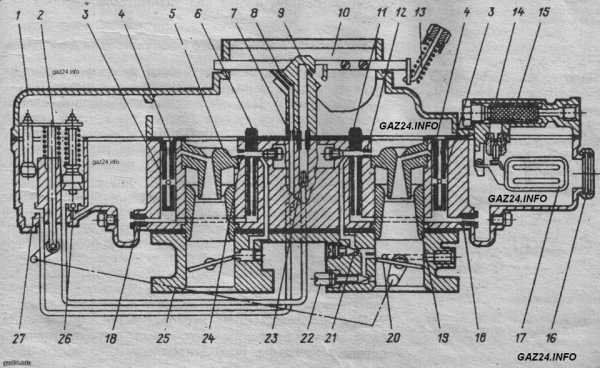

1- Смесительная камера. 2— Винт качества смеси. 3— Отверстие вакуумного регулятора. 4— Рычаг привода дроссельных заслонок. 5— Винт количества смеси. 6— Диффузор большой. 7— Диффузор малый. 8— Ось воздушной заслонки. 9-Пружина воздушной заслонки. 10— Крышка поплавковой камеры. 11— Воздушная заслонка. 12— Распылитель ускорительного насоса. 13— Топливный жиклер холостого хода. 14— Корпус поплавковой камеры. 15— Смотровое окно. 16— Дроссельная заслонка.
17— Винт крепления корпуса. 18— Винт крепления крышки. 19-Распылитель экономайзера. 20— Привод ускорительного насоса. 21— Главный воздушный жиклер. 22— Пробка фильтра. 23
==========================================================================
На двигателе установлен карбюратор К-126Г — эмульсионный, двухкамерный, с падающим потоком, с последовательным открытием дроссельных заслонок и балансированной поплавковой камерой.
Карбюратор имеет две смесительные камеры: первичную и вторичную. Первичная камера работает на всех режимах двигателя. Вторичная камера включается в работу пли большой нагрузке (примерно после 2/3 хода дроссельной заслонки первичной камеры).
Для обеспечения бесперебойной работы двигателя на всех режимах карбюратор имеет следующие дозирующие устройства: систему холодного хода первичной камеры, переходную систему вторичной камеры, главные дозирующие системы первичной и вторичной камер, систему экономайзера, систему пуска холодного двигателя и систему ускорительного насоса. Все элементы дозирующих систем расположены в корпусе поплавковой камеры, ее крышке и корпусе смесительных камер.
Корпус и крышка поплавковой камеры отлиты из цинкового сплава ЦДМ-4-1. Корпус смесительных камер отлит из алюминиевого сплава АЛ-Э. Между корпусом поплавковой камеры, ее крышкой и корпусом смесительных камер установлены уплотнительные картонные прокладки.
В корпусе поплавковой камеры расположены: два больших 6 и два малых диффузора 7, два главных топливных жиклера 28, два воздушных тормозных жиклера 21 главных дозирующих систем, две эмульсионные трубки и, расположенные в колодцах, топливный
Распылители главных дозирующих систем выведены в малые диффузоры первичной и вторичной камер. Диффузоры запрессованы в корпус поплавковой камеры, в корпусе поплавковой камеры имеется окно 15 для наблюдения за уровнем топлива и работой поплавкового механизма.
Все каналы жиклеров снабжены пробками для обеспечения доступа к ним без разборки карбюратора. Топливный жиклер холостого хода может быть вывернут снаружи, для чего его корпус выведен через крышку вверх наружу.
В крышке поплавковой камеры расположена воздушная заслонка 11 с полуавтоматическим приводом. Привод воздушной заслонки соединен с осью дроссельной заслонки первичной камеры системой рычагов и тяг, которые при пуске холеного двигателя открывают дроссельную заслонку на угол, необходимый для поддержания пускового числа оборотов двигателя.
Вторичная дроссельная заслонка при этом плотно закрыта. Эта система состоит из рычага привода воздушной заслонки, который одним плечом действует на рычаг оси воздушной заслонки, а другим через тягу на рычаг малого газа, который, поворачиваясь, нажимает на заслонку первичной камеры и открывает ее.
В крышке карбюратора крепится поплавковый механизм, который состоит из поплавка, подвешенного на оси, и клапана 30 подачи топлива. Поплавок карбюратора изготовлен из листовой латуни толщиной 0,2 мм.
Клапан подачи топлива — разборный, состоит из корпуса и запорной иглы. Диаметр седла клапана 2,2 мм. Конус иглы имеет специальную уплотнительную шайбу, изготовленную из состава на основе фтористой резины.
Топливо, поступающее в поплавковую камеру, проходит через сетчатый фильтр 31.
В корпусе смесительных камер расположены две дроссельные заслонки
Система холостого хода карбюратора состоит из топливного жиклера 13, воздушного жиклера и двух отверстий в первичной смесительной камере (верхнего и нижнего). Нижнее отверстие снабжено винтом 2 для регулирования состава горючей смеси.
Топливный жиклер холостого хода расположен под уровнем топлива и включен после главного жиклера первичной камеры. Эмульсирование топлива производится воздушным жиклером. Необходимая характеристика работы системы достигается топливным жиклером холостого хода, воздушным тормозным жиклером, а также величиной и расположением переходных отверстий в первичной смесительной камере.
Главная дозирующая система каждой камеры состоит из больших и малых диффузоров, эмульсированных трубок, главных топливных и главных воздушных жиклеров. Главный воздушный жиклер 21 регулирует поступление воздуха внутрь эмульсионной трубки 23, расположенной в эмульсионном колодце. Эмульсионная трубка имеет специальные отверстия, предназначенные для получения необходимой характеристики работы системы.
Система холостого хода и главная дозирующая система первичной камеры обеспечивают необходимый расход топлива на всех основных режимах работы двигателя. Система экономайзера состоит из направляющей втулки 27, клапана 23 и распылителя 19. Система экономайзера включается в работу до полного открытия дроссельной заслонки вторичной камеры. Следует отметить, что на режиме полной нагрузки работают, кроме системы экономайзера, главные дозирующие системы обеих камер и очень немного топлива продолжает поступать через систему холостого хода.
Система ускорительного насоса состоит из поршня 24, механизма привода 20 впускного и нагнетательного (выпускного) клапанов и распылителя 12, выведенного в воздушный патрубок первичной камеры. Система имеет привод от оси дросселя первичной камеры и работает при разгоне автомобиля. На оси дроссельной заслонки первичной камеры жестко укреплен рычаг 4 привода.
Также жестко на оси укреплен поводок кулисы 25. Кулиса свободно установлена на оси заслонки 16 и имеет два паза. В первой из них перемещается поводок, а во втором — палец с укрепленным на нем роликом рычага 26 привода оси 8 вторичной заслонки. Заслонки удерживаются в закрытом положении пружинами, укрепленными на оси первичной камеры и оси вторичной камеры.
Кулиса 25 также постоянно стремится закрыть заслонку вторичной камеры, так как на нее действует возвратная пружина, закрепленная на оси первичной камеры. При движении рычага 4 привода оси первичной камеры поводок рычага первичной камеры сначала свободно перемещается в пазу кулисы 25 (таким образом открывается только заслонка первичной камеры), и примерно после 2/3 ее хода поводок начинает поворачивать ее. Кулиса 25 привода вторичной заслонки открывает вторичную дроссельную заслонку.
При сбросе газа пружины возвращают всю систему рычагов в исходное положение.
www.autoprezent.ru
Карбюратор К-126Г, К-126-ГМ автомобиля “Волга”
Карбюратор К-126Г (рис. 1 и 2) – двухкамерный, с падающим потоком, последовательным открытием дроссельных заслонок и балансированной поплавковой камерой. Карбюратор имеет две смесительные камеры: первичная работает на всех режимах работы двигателя, вторая включается в работу при больших нагрузках (примерно после 2/3 хода дроссельной заслонки первичной камеры). Карбюратор имеет устройство для разбалансировки поплавковой камеры при закрытом положении дроссельной заслонки первичной камеры. В корпусе поплавковой камеры имеется окно для наблюдения за уровнем топлива. Карбюратор неприхотлив в работе, устойчив к засорению и плохому качеству топлива, обладает прекрасными характеристиками экономичности (в случае должного ухода). Основным недостатком является коробление корпуса от перегрева и чрезмерной затяжки резьбовых соединений. Карбюратор К-126Г несмотря на схожесть отличается от своего “наследника ” К-126ГМ номиналами жиклеров и другими особенностями поэтому следует тщательно смотреть номиналы жиклеров при замене (См. Табл.1 и 2)
Рис. 1. Карбюратор К-126Г
1-кулиса дроссельной заслонки вторичной камеры; 2-корпус; 3-воздушная заслонка; 4-ось воздушной заслонки; 5-жиклер холостого хода; 6-пробка фильтра; 7-рычаг привода воздушной заслонки; 8-отверстие для штуцера трубки вакуумрегулятора; 9-винт регулировки качества смеси на холостом ходу; 10-тяга; 11-рычаг; 12-рычаг дроссельной заслонки; 13-винт ограничения закрытия дроссельной заслонки

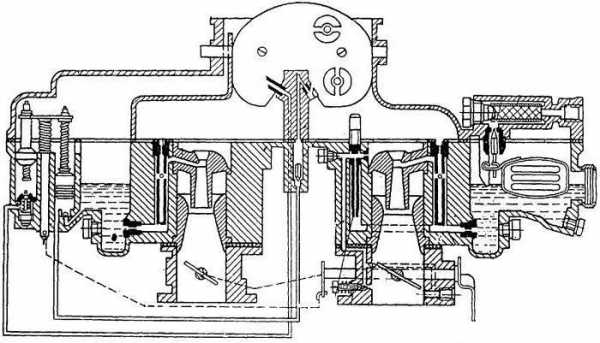

Рис. 2. Схема карбюратора К-126Г
1-обратный клапан ускорительного насоса; 2-жиклер экономайзера; 3-клапан экономайзера; шток привода экономайзера; 5-поршень ускорительного насоса; 6-воздушный жиклер главной дозирующей системы; 7-малый диффузор; 8-балансировочный канал; 9-распылитель экономайзера; 10-воздушная заслонка; 11-клапан воздушной заслонки; 12-распылитель ускорительного насоса; 13-нагнетательный клапан; 14-воздушный жиклер холостого хода; 15-запорная игла клапана подачи топлива; 16-топливный фильтр; 17-поплавок; 18-смотровое окно поплавковой камеры; 19-пробка сливного отверстия; 20-главный топливный жиклер; 21-эмульсионная трубка; 22-дроссельная заслонка первичной смесительной камеры; 23-канал вакуумного регулятора опережения зажигания; 24-регулировочный винт; 25-топливный жиклер холостого хода; 26-дроссельная заслонка вторичной смесительной камеры; 27-большой диффузор
Все каналы жиклеров для обеспечения доступа к жиклерам без разбора карбюратора снабжены пробками.
Основные системы карбюратора действуют по принципу пневматического (воздушного) торможения топлива. Система экономайзера работает без торможения как элементарный карбюратор. Привод дроссельной заслонки вторичной камеры показан на рис 3.

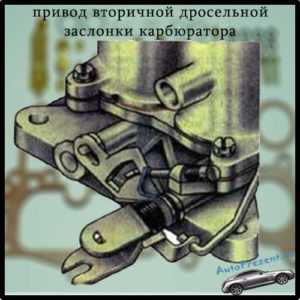

Рис. 3. Привод дроссельной заслонки вторичной камеры карбюратора К-126Г
1-рычаг оси дроссельной заслонки; 2-кулиса; 3-рычаг оси дроссельной заслонки первичной камеры; 4-винт регулировки закрытия дроссельной заслонки первичной камеры; 5-рычаг привода от воздушной заслонки к дроссельной заслонке первичной камеры; 6-рычаг привода дроссельной заслонки первичной камеры; 7-ось дроссельной заслонки первичной камеры; 8-ось дроссельной заслонки вторичной камеры
Управление карбюратором рис.4 осуществляется с помощью педали соединенной системой тяг и рычагов с дроссельной заслонкой карбюратора и кнопкой, помещенной на щитке приборов и соединенной гибкой тягой с воздушной заслонкой.
Рис. 4 привод управления карбюратором К-126Г
1-педаль; 2-лопаточный рычаг; 3-кнопка управления воздушной заслонкой; 4-оттяжная пружина; 5-уплотнитель; 6-рычаг; 7-валик рычага дроссельной заслонки; 8-пружина; 9-рычаг привода дроссельной заслонки; 10-вертикальная тяга; 11-демпфирующая пружина; 12-втулка; 13-валик; 14-уплотнитель
Воздушный фильтр (рис. 5) – инерционно-масляный, с контактным фильтрующим элементом, крепится с помощью стяжного хомута и винта к кронштейну, установленному на головке цилиндров. Корпус фильтра, переходная коробка и фильтрующий элемент выполнены не разборными. В ванну фильтра заправляется 0,45 л масла для двигателя.
Рис.5 Воздушный фильтр карбюратора К-126Г
1-шланг; 2-патрубок; 3-фильтрующий элемент; 4-корпус фильтра; 5-перегородка; 6-перегородка; 7-втулка; 8-кронштейн для крепления фильтра; 9-стяжка; 10-крышка; 11-соединительная муфта; 12-хомут
§

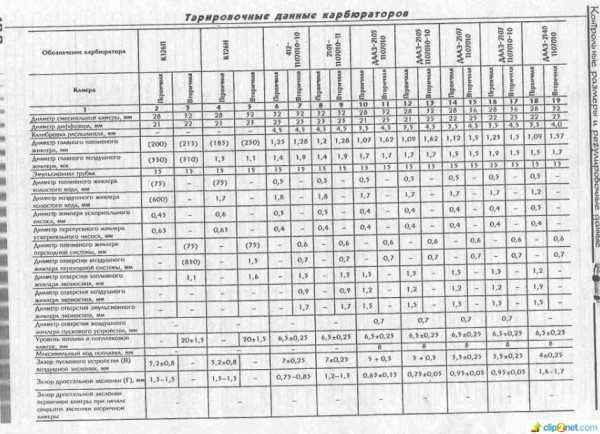

Таблица 1. Основные регулировочные (тарировочные) данные карбюратора К-126Г (для контроля)
Параметр | Камера | |
первичная | Вторичная | |
| Большой диффузор, мм | 24 | 24 |
| Малый диффузор, мм | 11 | 11 |
| Смесительная камера, мм | 32 | 32 |
| Топливный жиклер холостого хода, мм | 0,5+0,06 | – |
| Пропускная способность главного топливного жиклера холостого хода, куб.см | 50 | – |
| Воздушный жиклер холостого хода,мм | 1+0,06 | – |
| Распылитель ускорительного насоса, мм | 0,6+0,006 | – |
| Отверстие в клапане экономайзера, мм | – | 4 отв. по 2 мм |
| Эмульсионные отверстия в смесительной камере, мм | ||
| верхнее | 1+0,06 | – |
| нижнее | 1,2+0,06 | – |
| Главный воздушный жиклер, мм | 1+0,06 | 1,4+0,06 |
| Пропускная способность главного топливного жиклера, куб. см | 240±3 | 280±3,5 |
Таблица 2. Основные регулировочные (тарировочные) данные карбюраторов К-126Г и К-126ГМ (из книги С.Афонина. Автомобили ГАз-24. Все модификации. Ремонт в дороге. Ремонт в гараже. Кузова: седан, универсал. Практическое руководство).
| К-126Г | К-126ГМ | |||
| первичная | вторичная | первичная | вторичная | |
| Диаметр узкой части диффузоров, мм | ||||
| малого | 11 | 11 | 11 | 11 |
| большого | 24 | 24 | 24 | 26 |
| Наружный диаметр малого диффузора, мм | 14 | 14 | 14 | 14 |
| Диаметр жиклеров, мм: | ||||
| воздушного главной системы | 1,0 | 1,4 | 1,0 | 1,4 |
| топливного системы холостого хода | 0,5 | – | 0,5 | – |
| воздушного системы холостого хода | 1,0 | – | 1,0 | – |
| распылителя ускорительного насоса | 0,6 | – | 0,6 | – |
| распылителя эконостата (трубка) | – | 2,0 | – | 3,0 |
| Отверстие в седле топливного клапана поплавкового механизма, мм | 2,2 | 2,2 | ||
| Расстояние о уровня топлива до плоскости разъема карбюратора, мм | 18,5-20,5 | 18,5-20,5 | ||
| Подача топлива ускорительным насосом за 10 ходов, мл | 5,0 | 5,0 | ||
| Пропускная способность жиклеров, мл/мин: | ||||
| топливного главного | 240 | 280 | 240 | 280 |
| воздушного главного | 195 | 390 | 280 | 390 |
| топливного холостого хода | 50 | – | 50 | – |
| воздушного холостого хода | 285 | – | 285 | – |
| топливного переходной системы | 95 | – | – | 95 |
| воздушного переходной системы | – | 285 | – | 285 |
| Масса поплавка, г | 13,3 | 14,0 | ||
На автомобиле газобалонном ГАЗ-24-07 использовалась специальная модификация карбюратора К-126С.
gaz24.info
Устройство и регулировка карбюратора К126Г
Эпоха карбюраторной техники давно осталось в прошлом. Сегодня топливо поступает в двигатель автомобиля под управлением электроники. Однако автомобили, имеющие в своей топливной системе карбюраторы, ещё остались. Кроме ретроавтомобилей, существуют ещё вполне рабочие «лошадки» – УАЗы, а также классика от Тольяттинского автозавода. И значит, умение разобраться в устройстве, осуществить техническое обслуживание, произвести ремонт карбюратора остаётся в цене.
Речь в данной статье пойдёт о карбюраторе К126Г. Регулировка карбюратора К126Г – тонкое мероприятие, требующее определённых навыков и хорошего знания его состава и принципов работы. Но для начала вспомним немного о том, что вообще такое карбюратор.
О карбюраторных системах
Итак, что же такое карбюратор? В переводе с французского carburation – “смешивание”. Отсюда становится понятным назначение устройства – для создания смеси из воздуха и топлива. Ведь именно топливно-воздушная смесь воспламеняется от искры свечи автомобиля. Благодаря простоте конструкции, карбюраторы сегодня применяются на маломощных двигателях газонокосилок и бензопил.
Есть несколько разновидностей карбюраторов, но везде главными составляющими будут поплавковая камера и одна или несколько смесительных. Принцип поплавковой камеры схож с клапанным механизмом бачка унитаза. То есть жидкость поступает до определённого уровня, после которого срабатывает запорное устройство (у карбюратора это игла). В смесительную камеру топливо поступает через распылитель вместе с воздухом.
Карбюратор – достаточно тонкое в настройке устройство. Регулировка карбюратора К126Г должна производиться при каждом техническом обслуживании и любой проблеме. Правильно же настроенный узел подачи топливно-воздушной смеси обеспечивает равномерную работу двигателя.
Устройство карбюратора К126Г
Карбюратор К126Г является типичным представителем двухкамерного варианта. То есть в составе К126Г имеются поплавковая и две смесительных камеры. И если первая работает постоянно, то вторая начинает включаться в работу только на динамичных режимах при достаточной нагрузке.
Карбюратор К126Г, устройство, регулировка и ремонт которого описываются в этой статье, является достаточно популярным для автомобилей УАЗ. Устройство очень неприхотливо в работе и устойчиво к попаданию мусора.
В поплавковой камере К126Г имеется смотровое окошко, по которому можно определять уровень топлива. Карбюратор имеет в своём составе несколько подсистем:
- холостого хода;
- пуска холодного двигателя;
- ускорительного насоса;
- экономайзера.
Первые три работают только в первичной камере, а для системы экономайзера предусмотрен отдельный распылитель, который выводится в воздушный канал второй камеры карбюратора. Общее управление устройством осуществляется с помощью системы «подсоса» и педали акселератора.
Применяемость К126Г
Карбюратор с маркировкой “К126Г” устанавливался и до сих пор обслуживается на автомобилях Газ-24 “Волга” и УАЗ, с двигателями преимущественно УМЗ-417. Автовладельцы “УАЗиков” в особенности любят эту модель за неприхотливость и способность работать даже с засорённым топливом.
При незначительной доработке (сверление отверстия) К126Г устанавливают на двигатели УМЗ-421. А это могут быть как УАЗ, так и “Газель”. Предшественником К126Г можно считать К151, а следующей моделью – К126ГМ.
Регулировка карбюратора К126Г является самым популярным вопросом среди карбюраторщиков. Но для начала рассмотрим разные неполадки, которые могут случиться с К126Г.
Возможные неисправности
Все неисправности описываемой системы либо видны визуально, либо их легко проверить. Одна из основных проблем – неустойчивая работа двигателя на холостых оборотах, либо их совсем нет. Карбюратор К126Г, регулировка расхода топлива которого в норме, без особых проблем позволяет двигателю работать в холостом режиме.
Вторым моментом, по которому видно, что устройство неисправно и требует настройки, является увеличение расхода топлива. Причин может быть несколько, поэтому регулировка и настройка карбюратора не всегда помогают.
Решить проблему может плановая регулярная очистка всех составляющих элементов. Возможна и неполная очистка при не снятом с авто карбюраторе, но она нежелательна. К126Г, как и любое механическое устройство, предпочитает хороший уход.
Регулировка карбюратора К126Г
Необходимость в регулировке карбюратора может возникнуть по разным причинам. Это может быть плановое техническое обслуживание или решение вопросов с неисправностью. Причём простую регулировку по инструкции выполнить достаточно просто. Минус в том, что она не всегда помогает в решении. Опытные механики с большим опытом по ремонту карбюратора не берутся за работу без регулировки клапанов.
Для того чтобы устройство смешивания топливно-воздушной смеси функционировало без перебоев и его не требовалось постоянно регулировать, необходимо своевременное обслуживание. Достаточно производить элементарный осмотр на подтекание и герметичность и промывать карбюратор хотя бы частично. Иногда необходимо проверять уровень топлива в поплавковой камере, а также пропускную способность жиклеров как топливных, так и воздушных.
Если подходить к вопросу системно, то необходимо выделить следующие виды настройки карбюратора:
- холостого хода;
- уровня топлива в камере с поплавком;
- клапана экономайзера.
Регулировка карбюратора К126Г на УАЗ чаще всего подразумевает наладку конкретно холостого хода. Итак, рассмотрим последовательность действий по возвращению авто устойчивости на холостых оборотах.
Инструкция по регулировке холостого хода К126Г
Регулировка устойчивости работы двигателя осуществляется двумя винтами. Один определяет количество топливно-воздушной смеси, а второй – качество обогащения её у К126Г. Регулировка карбюратора, инструкция которого приведена ниже, осуществляется поэтапно:
- На заглушенном автомобиле винт обогащения смеси закрутить до упора, а потом открутить на 2,5 оборота.
- Запустить двигатель авто и прогреть его.
- Первым винтом добиться аккуратной и устойчивой работы двигателя примерно при 600 об/мин.
- Вторым винтом (обогащения смеси) постепенно обеднять ее состав так, чтобы двигатель продолжал устойчиво работать.
- Первым винтом увеличиваем количество оборотов на 100, а вторым уменьшаем их на эту же величину.
Правильность регулировки проверяется повышением оборотов до 1500 и последующим перекрытием дроссельной заслонки. Обороты при этом не должны упасть ниже допустимых значений.
Регулировка уровня топлива в поплавковой камере
Со временем может случиться так, что уровень бензина в камере с поплавком изменится. По норме он должен колебаться в пределах 18-20 мм от нижней поверхности разъёма, который определяется через смотровое окно карбюратора. Если же визуально это не так, то необходимо произвести регулировку.
Изменение уровня топлива в камере К126Г осуществляют путём подгибания язычка рычага поплавка. Делается это очень аккуратно, стараясь не повредить шайбу уплотнения из специальной бензиноустойчивой резины.
Разнообразие производителей
Среди производителей карбюратора К126Г встречались:
- «Солекс»;
- «Вебер»;
- «Пекар».
На сегодня наибольшую популярность завоевал именно «Пекар». Пользователи отмечают в отзывах более устойчивую работу, а также высокие динамические качества при экономном расходе топлива в районе 10 л на 100 км. Стоит отметить, что регулировка карбюратора “Пекар” К126Г осуществляется аналогичным приведённому выше способом.
Преимущества и недостатки К126Г
Карбюратор К126Г достаточно популярен у владельцев УАЗ. Его ценят за ряд преимуществ, которые отсутствуют у более современных моделей:
- устойчивая работа при наличии засорения;
- неприхотливость к качеству топлива;
- достаточная экономность.
Карбюратор К126Г, регулировка качества смеси которого производится регулярно, будет работать без всяких проблем. Простота конструкции – гарант надёжности. В данном случае это будет соответствовать, но при условии планового технического обслуживания.
У К126Г есть один неприятный недостаток. В случае перегрева корпус устройства может подвергнуться деформации. Это происходит, когда резьбовые соединения карбюратора затянуты с лишним усилием.
Заключение
Как показывает опыт, регулировка карбюратора К126Г – не такой уж и сложный вопрос. А своевременное техническое обслуживание устройства значительно продлит срок его эксплуатации. Всё это совместно с неприхотливостью К126Г привлекает обладателей карбюраторных автомобилей.
fb.ru
Все о карбюраторе К-126П и приборе ИКС-1 — logbook Moskvich 408 1966 on DRIVE2
В честь 70-ти летия марки ” Москвич” 23 апреля 2017 года пришло вдохновение и был сделал финальный рывок в эпопее под названием “Карбюратор К-126П”, которая тянулась больше года, ибо ни толковых карбюраторщиков ни даже нормальной тех. литературы не найти. Все нужно выуживать по крупицам.
Zoom
Первые проблемы начались еще 2 года назад — пока не плеснешь бензина напрямую, не заводится.
Решение -замена манжеты ускорительного насоса и прокладок. Тогда я еще не знаю о его слабом месте — подсосе воздуха через кривые фланцы.
Стало лучше, но постоянно выделывался ускорительный насос, и езда в стиле “педаль газа вкл/выкл”. Так тянулось около года, пока Москвич окончательно не приуныл и было решено решить эту проблему кардинально. Все это время шел поиск нового 126П или 126Н под переделку в 126П. Адекватных предложений так и не дождался- то отмытый б/у под видом нового, то новый К-126Н по цене Солекса.
И тут подоспел отличный пост от MOHCTPOXOD по переборке К126П
Решено делать родной. Под это дело был куплен еще один донор К-126П и пошла полная разборка, отмачивание в лимонной кислоте, выравнивание плоскостей и прочие радости.
Zoom
Zoom
Пришлось заменить крышку от донорского К-126П по причине дикого подклинивания воздушной заслонки. Как оказалось она никогда полностью не закрывалась. Плоскости были кривые, выровнял в тисках, проявил шлифовкой- теперь ровные.
На выходе получаем два “позних” К-126П с такими параметрами:
-Диффузоры 21*22 ( На ранних 22*25)
-Без штампов с годом выпуска ( На ранних есть синие или красные штампы с г.в.)
-Есть привод и клапан эконостата ( На ранних нет привода и резьбы под клапан)
-Механизм открытия воздушной заслонки с пружинкой (На ранних — клапаны на воздушной заслонке)
-Экономайзер с клапаном и смотрит только в первую камеру( На ранних система экономайзера направлена в обе камеры)
-Есть манжета на поршне ускорительного насоса ( На ранних нет манжеты)
-Длинные емульсионные трубки с коничным концом и 1 отверстием (На ранних короткие емульсионные трубки с прямым концом и 4 отверстиями в ряд )
-Элементы привода дроссельных заслонок на виду ( На ранних спрятаны в “чемодан”)
-3 регулировочные болта: винт количества, винт качества и винт токсичности
С жиклерами не так просто. Судя по этой таблице:
Под диффузоры 21*22 в “познем” К-126П должен быть такой комплект:
А у меня стоял такой:
Это конфигурация под диффузоры 21*23. По сути выходит К-126Н под обьем 1.5л:
Для полноты картины, вот тарировочные данные для “раннего” К-126П с диффузорами 22*25:
Кстати — не нашел информации как правильно выставлять пусковые зазоры. Есть только картинка по регулировке привода экономайзера и пускового устройства:
А вот в донорском нашлись искомые жиклеры.
В общем собрал родной “позний” К-126П с номинальными жиклерами и донорской крышкой.
Уровень выставил по середине смотрового окошка.
Для точной настройки куплен советский индикатор качества смеси ИКС-1 1983 года выпуска.
Zoom
Вкручиваем во 2-й или 3-й цилиндр, подключаем провод, заводим двигатель. Частота не больше 1000 об/мин.
Винт токсичности вывернут на 2 оборота, на винт качества реагирует четко, горка в пределах 2-х оборотов. Начинаем откручивать до появления богатой топливной смеси — пламя оранжевого цвета. Обедняем смесь винтом качества до появления голубого цвета пламени+ доворот на 1/4 оборота. Винтом количества выставляем обороты в районе 750-800 об/мин. Все, холостой ход настроен.
Полезная таблица соотношения диаметр-пропускная способность жиклеров:
www.drive2.com
Устройство, проверка и регулировка карбюратора К-126Г (отчет)
МИНИСТЕРСТВО ОБРАЗОВАНИЯ РФ
ВОЛОГОДСКИЙ ГОСУДАРСТВЕННЫЙ
ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Факультет: ПМ
Кафедра: А и АХ
ОТЧЁТ ПО ПРОИЗВОДСТВЕННОЙ
ПРАКТИКЕ
Выполнил: Шаратинов А.Д.
Группа: МАХ-52
Проверил: Богомолов А.А.
Вологда
2002 г.
Содержание
Введение- 3
1.Структура и показатели использования парка- 4
2. Мероприятия по обеспечению БДД- 5
3. Устройство, проверка и регулировка карбюратора К-126Г- 7
Список литературы- 13
Введение
СПМК-4 является предприятием, выполняющим следующие виды работ:
– ремонт и наладка аппаратуры КИПиА;
– регламентные испытания теплосиловых установок любой мощности и на любом виде топлива;
– наладка систем аспирации, кондиционирования;
– испытание электроустановок (КТП, ВРУ, ВЛ.КЛ, ЯМИ электропроводок) в соответствии с требованием энергонадзора:
-измерение сопротивления изоляции;
-испытаний контуров, заземление и паспортизация;
-проверка срабатывания аппаратов защиты и УЗО;
-проверка целостности цепей заземления;
-испытание повышенным напряжением;
– пуско-наладочные работы на теплосиловом, газовом, энергетическом оборудовании, КНС, аммиачных установках, вентиляции;
– испытание электропроводок офисов, магазинов и т,д.
– прокладывание кабельных и воздушных линий электропередач к любым объектам.
Для транспортировки собственных грузов и доставки работников предприятия СПМК-4 имеет парк из 17 автомобилей, которые для межсменного хранения, а также для хранения при отсутствии работы ставятся в пять отапливаемых боксов.
Для проведения ТО и Р подвижного состава предприятие имеет ремонтный бокс, оснащенный универсальным металлорежущим, сварочным и специализированным оборудованием для обслуживания и ремонта, а также двумя осмотровыми канавами и краном-балкой грузоподъемностью 2 т.
Все виды ТО, а также Р, за исключением сложного, требующего специализированного оборудования, предприятие производит самостоятельно, используя собственную ПТБ. Сложный ремонт перепоручается другим организациям на основе договоров.
Руководит автохозяйством главный механик, в чьем подчинении находятся механик, диспетчер, медработник и два автослесаря.
1. Структура и показатели использования парка
Таблица 1
Структура парка
Таблица 2
Показатели эффективности использования парка
2. Мероприятия по обеспечению БДД
Мероприятия по обеспечению безопасности дорожного движения, проводимые на предприятии, можно разделить на два направления:
1. Мероприятия, связанные с техникой;
2. Мероприятия, связанные с людьми.
Мероприятия по обеспечению БДД, связанные с техникой заключаются в:
– контроле качества проведения работ по ТО и Р ПС. Цель данного контроля – выявить брак в обслуживании подвижного состава и не допустить выпуска с ТО или Р некачественно отремонтированных автомобилей;
– контроле технического состояния автомобилей перед выездом на линию по возвращению на базу. Данный контроль проводится механиком ежедневно и его цель – не допустить выпуска на линию неисправных автомобилей. При этом механиком проверяются следующие системы автомобиля, непосредственно влияющие на БДД:
1. Тормозная система.
Проверяется отсутствие течи тормозной жидкости и отсутствие воздуха в системе (для автомобилей с гидроприводом тормозов) и отсутствие слышимых утечек воздуха при нажатой педали тормоза (для автомобилей с пневмоприводом). Кроме этого поводится пробное торможение автомобиля на скорости 20 км/ч при полном нажатии педали тормоза. При этом контролируется, эффективность торможения, последовательность блокирования колес (сначала передняя ось, затем задняя – для одиночных автомобилей, и для автопоезда-сначала оси прицепа (полуприцепа)и передняя ось тягача, затем его задняя ось (оси)) и отсутствие отклонения автомобиля от прямолинейного движения.
2. Рулевое управление.
Визуально оценивается величина люфта рулевого колеса, а также у автомобилей с ГУР проверяется отсутствие течи масла из гидросистемы при повороте управляемых колес в крайние положения и выдержке их в течение 3-5 с. Кроме этого у всех автомобилей оценивается легкость поворота рулевого колеса при движении.
3. Световые приборы, звуковой сигнал и очистители ветрового стекла.
Проверяется исправность данных приборов.
4. Сцепное устройство.
Проверяется отсутствие видимых повреждений и полная комплектность сцепки.
5. Колеса.
Визуально оценивается состояние шин, дисков и элементов крепежа колес, проверяется отсутствие повреждений и полная комплектность. Также визуально или при помощи манометра проверяется давление в шинах.
Кроме этого механиком проверяется состояние:
– дверей кабины;
– грузовой платформы;
– стекол;
– зеркал заднего вида.
Мероприятия, связанные с людьми включают в себя:
1. Медицинский контроль водителей перед выездом.
Проверяется физическое и психофизиологическое состояние водителей с целью не допущения их к управлению автомобилем в болезненном или утомленном состоянии. При этом показателями состояния водителей служат:
– частота пульса;
– артериальное давление;
– температура тела;
– наличие паров алкоголя.
2. Контроль за соблюдением установленных режимов работы, отдыха и питания водителей.
3. Проведение плановых инструктажей по безопасности дорожного движения с обязательным разбором ДТП с участием водителей данного предприятия, а также особенностей движения по дорогам в данное время года.
4. Повышение квалификации водителей и руководящего состава автохозяйства предприятия.
3. Устройство, проверка и регулировка карбюратора К-126Г
На двигателе установлен карбюратор К-126Г – эмульсионный, двухкамерный, с падающим потоком, с последовательным открытием дроссельных заслонок и сбалансированной поплавковой камерой.
Карбюратор имеет две смесительные камеры: первичную и вторичную. Первичная камера работает на всех режимах двигателя. Вторичная камера включается в работу при большой нагрузке (примерно после 2/3 хода дроссельной заслонки первичной камеры).
Для обеспечения бесперебойной работы двигателя на всех режимах карбюратор имеет следующие дозирующие устройства: систему холостого хода первичной камеры, переходную систему вторичной камеры, главные дозирующие системы первичной и вторичной камер, систему эконом
mirznanii.com
Добавить комментарий
