«Дакар-2018» – последний, в котором в грузовой категории позволяется использовать моторы объёмом более 13 литров. Для большинства команд это мало что меняет, так как большая часть грузовиков и без того на протяжении многих лет оснащались моторами меньшего объёма. Но для «КАМАЗ-мастер» это изменение знаковое – ведь основным мотором для команды последние годы был двигатель Liebherr V8 объёмом 16 литров.

Именно такие двигатели стоят на трёх из четырёх КАМАЗах на нынешнем «Дакаре». На четвёртом, под управлением Дмитрия Сотникова, установлен экспериментальный 13-литровый мотор, рядная «шестёрка», который и должен стать той силовой установкой, которая будет устанавливаться на КАМАЗы в будущем.

Смена мотора для «КАМАЗ-мастер» далеко не новость. За годы выступлений на ралли-рейдах команда использовала силовые установки самых разных компаний (КАМАЗ, Cummins, ЯМЗ, ТМЗ, Liebherr), самых разных конфигураций (рядные «шестёрки», V8 и даже V12) и самых разных объёмов (от 11 до 25 литров). О том, почему «КАМАЗ-мастер» использовал такие большие двигатели, и почему остальные команды предпочитали моторы гораздо меньших размеров, нам рассказал технический директор команды Владимир Губа.

Владимир Губа: Причина использования большинством команд 13-литровых моторов проста: все ведущие команды в мире ралли-рейдов ставят на свои грузовики моторы, которые используются в кольцевых гонках, в чемпионате Европы по гонкам грузовиков. На кольцевых грузовиках строгий регламент — двигатель 13 литров, 10 цилиндров, одноступенчатый наддув. Это достаточно совершенные двигатели, разработанные специально для гонок. Там есть команды MAN, Iveco, Mercedes. Команда Tatra в ралли-рейдах ставит на свои грузовики тот же двигатель, который используется на кольцевых грузовиках команды Buggyra. Поэтому в этом плане им несколько проще. Они берут двигатель мощностью 1200 лошадиных сил и моментом в 6000 Н*м, и дефорсируют его до уровня 1000 лошадиных сил, и 4500 Н*м.

Но это специальный продукт. Мы не можем так поступать, у нас нет своей команды в гонках грузовиков. Мы пробовали работать с мотором Buggyra, но строить на его базе грузовики мы не можем, потому что мы профессиональная команда, и наше преимущество в том, что мы досконально знаем все компоненты нашего автомобиля. Мы должны иметь возможность их диагностировать, проверить, отремонтировать в любых условиях. Если мы берем готовый узел, то, как правило, не знаем, что у него внутри, не имеем доступа к программе, не имеем даже доступа к диагностике. То есть мы целиком и полностью завязаны на услугах поставщика. Нам это не подходит.

Поэтому мы действуем обратным образом – берём за основу серийный двигатель. Так было и в случае с Liebherr — мы взяли серийный двигатель, который применялся на спецтехнике, а отдельная модификация использовалась на грузовиках MAN. Но это серийный двигатель мощностью 500 киловатт, 700 лошадиных сил. Мы его форсировали, довели мощность до 1000 лошадиных сил. Сейчас то же самое делаем с 13-литровым двигателем Cummins. Мы взяли двигатель мощностью 520 лошадиных сил, и стараемся добиться от него мощности более 1000 лошадиных сил, увеличиваем момент в два раза.

Моторы Cummins ставятся и на серийные КАМАЗы, но маленькие, 7-литровые. Недавно запустили производство 9-литровых. То есть, с точки зрения объёма они пока занимают низшую ступеньку в иерархии этих силовых установок. Мы же используем 13-литровый двигатель. Это не первый наш опыт работы с Cummins, они стояли на наших грузовиках, в том числе гоночных, еще в 90-е годы. А уже в 2007-2008 году использовали 15-литровый двигатель Cummins, с двойным турбонаддувом. Он себя не очень хорошо показал, что лишний раз подтверждает неэффективность работы с чужим мотором. Он был сделан по заказу, и, естественно, производитель закладывает определенный резерв для клиентского двигателя, чтобы, не дай бог, чего не случилось. Поэтому характеристики его оказались не лучшими. Тем не менее, мы сейчас опять вернулись к блоку цилиндров Cummins. Но уже разрабатываем всё сами, и стремимся подойти к пределу его возможностей.

Сейчас мы работаем с Cummins на таких условиях: мы покупаем у них двигатели специальной комплектации, они оказывают нам помощь запасными частями и некоторой информацией. Но все разработки, все изменения, все доводки, все испытания мы ведём сами. Почему Cummins? Такой выбор сделан по той простой причине, что по регламенту эти двигатели должны производиться серийно и устанавливаться на коммерческие грузовики. Пока такого мотора у КАМАЗа нет, а ждать, когда он появится, и начинать работу только после этого – это потеря времени. Наш Научно-технический центр (НТЦ) сейчас как раз работает над версией 13-литрового двигателя с очень близкими показателями. Мы же работаем на опережение, и к тому моменту, когда начнётся его серийное производство, мы уже будем готовы. Думаю, мы достаточно быстро сможем перенести весь опыт на свои отечественные двигатели, и уже тогда начнём ездить на своих двигателях.

Несмотря на то, что на наших машинах и на грузовиках наших конкурентов стояли моторы очень разных размеров, мощность у них была примерно одинаковая. Почему? Помимо прочего, она ограничена разумными рамками. Максимальная скорость на ралли-рейдах сейчас ограничена регламентом на уровне 140 км/час. Для такой скорости, в общем-то, 1000 лошадиных сил вполне достаточно. Излишняя мощность — это нагрузка на трансмиссию, это более сложные режимы работы, температура, давление и так далее.

Действительно, долгие годы «КАМАЗ-мастер» использовал двигатель большого объема, 18,5 литра. Мы даже как-то пробовали ярославский 24-литровый 12-тицилиндровый мотор. Но от него быстро отказались, потому что он всё ломает. Избыточная мощность. Так что вернулись к 18,5-литровому, ярославскому, или сейчас тутаевскому двигателю. Но это мотор достаточно старой разработки.

Он неплохой по конструкции, но цельноалюминиевый. Главное – у него алюминиевые головки. И они не позволяют выходить на высокие степени форсировки. У всех современных моторов уже чугунные головки. Поэтому для того чтобы обеспечить такую же мощность, степень форсировки была гораздо ниже – с алюминиевой головкой невозможно достичь тех же давлений, тех же температур. Поэтому на выходе мы получали такие же показатели, но с более низкими удельными показателями. С меньшей теплонапряженностью. С меньшей нагрузкой на механические узлы и детали.

Но затем максимальный разрешённый рабочий объём двигателей уменьшили, и последние пару лет на грузовиках стоят 16-литровые двигатели Liebherr. Он имеет примерно такие же параметры, как и ярославские моторы. Мы пытались выйти на более высокие показатели в мощности, но есть у V-образных двигателей одна особенность — у них два шатуна находятся на одной шатунной шейке. И ширина вкладышей достаточно маленькая, это самое напряженное место. То есть, мы достигаем определенного момента – и всё. Да, теоретически турбонаддув и система топливоподачи позволяют выйти на больший момент, на большую мощность. Но механически увеличивать её уже больше невозможно. Потому что вкладыши, даже самые лучшие, не выдерживают. За счёт меньшего уровня форсировки была повышена надежность, увеличен ресурс этих двигателей.

Сейчас мы переходим на рядный 6-цилиндровый двигатель, там нет этого ограничения. Но есть другие, связанные, например, с более высокой тепловой напряженностью. Если у наших «восьмерок», больших двигателей, температура выхлопа была около 800 градусов, то сейчас повысилась до 900 градусов. Это уже существенно. То есть, такие моторы требуют другого подхода, использование других, более дорогих материалов.

Конечно, у двигателя меньшего размера есть свои плюсы. С точки зрения массы, 13-литровый двигатель легче процентов на 25. Но, с другой стороны, рядный мотор длиннее и выше. То есть V-образный двигатель примерно на два цилиндра короче, и за счёт развала он ниже, поэтому под новый мотор нам пришлось проектировать практически с нуля весь автомобиль. Изменено положение двигателя, расположение по высоте, по длине. Изменилось положение кабины, потому что прежнее, над двигателем, мы использовать уже не могли – кабина слишком высоко поднимается. Поэтому мы искали новые варианты, чтобы максимально эффективно разместить массы, не увеличивая высоту центра тяжести. Так что, как обычно в спорте, нет какой-то концепции, позволяющей всегда побеждать – всё упирается в поиск компромиссов.

Основные силовые установки гоночных грузовиков «КАМАЗ-мастер»

Машина	Годы	Двигатель	Конфигурация	Объём	Мощность	Крутящий момент
КАМАЗ 4310 С	1988-1995	КАМАЗ-7403	Дизель, турбо, V8	10,85 л	305 л.с.	1050 Нм
КАМАЗ 49251	1994-1995	Cummins N14-500E	Дизель, турбо, L6	14,01 л	520 л.с.	1700 Нм
КАМАЗ 49252	1994-2003	ЯМЗ 7Э846	Дизель, турбо, V8	17,24 л	750 л. с.	2700 Нм
КАМАЗ 49255	1997-1998	ЯМЗ 3Э847	Дизель, турбо, V12	25,86 л	1050 л.с.	3724 Нм
КАМАЗ 49256	2001-2002	ЯМЗ 7Э846.10	Дизель, турбо, V8	17,24 л	830 л.с.	2700 Нм
КАМАЗ 4911	2002-2007	ЯМЗ 7Э846.10	Дизель, турбо, V8	17,24 л	850 л.с.	2700 Нм
КАМАЗ 4326	2007-2013	ЯМЗ/ТМЗ 7Э846.1007	Дизель, турбо, V8	18,47 л	850 л. с.	2700 Нм
КАМАЗ 4326/2013	2013-наст.вр.	Liebherr D9508	Дизель, турбо, V8	16,16 л	920 л.с.	4200 Нм
ГКП*	2015-2016	Caterpillar C13 (Buggyra)	Дизель, турбо, L6	12,5 л	980 л.с.	4000 Нм
КАМАЗ 4326/2017	2017-наст.вр.	Cummins ISZ-13	Дизель, турбо, L6	13 л	980 л.с.	4300 Нм

* – грузовик капотной компоновки, на ралли-рейдах «Дакар» не использовался

Двигатели КАМАЗ для ралли ДАКАР

Двигатели КАМАЗ для ралли ДАКАР

2. Агрегаты КамАЗ

1.
2. Двигатели КАМАЗ



На ралли-марафонах ДАКАР команда «КАМАЗ-мастер» непобедима уже несколько десятков лет. За годы выступлений на ралли-рейдах команда использовала силовые установки самых разных компаний – КАМАЗ, ЯМЗ, ТМЗ, Liebherr, Cummins.

Сейчас по требованию организаторов машины перевели на американские рядные 13-литровые моторы Dongfeng Cummins QSZ13

, 980 л.с., собираемые по лицензии в Китае. Закупаются двигатели специальной комплектации, производитель оказывает помощь запасными частями и технической информацией, при этом все доводки, все испытания ведутся силами команды. В результате от серийного мотора Cummins ISZ-13, по сути, родным остается только корпус и шорт-блок, а характеристики достигают впечатляющих показателей: 1150 л. с. и 5000 Нм крутящего момента. С такими данными гоночный КАМАЗ разменивает первую «сотню» за 6 секунд.

Агрегат оказался по габаритам выше и короче прошлых V-образных «восьмерок», а потому с учетом новых габаритов машину фактически пришлось проектировать заново.

Это не первый опыт использования двигателей Cummins, их использовали в 90-е годы, потом в 2007-2008 году использовали 15-литровый двигатель Cummins, с двойным турбонаддувом.

Основным мотором для команды до 2018 года был швейцарско-немецкий тракторный силовой агрегат

Liebherr V8 объёмом 16 литров, мощность 920 л.с., крутящий момент 4000 Нм. Причём его доводку до гоночных кондиций осуществляли непосредственно в Набережных Челнах

Долгие годы «КАМАЗ-мастер» использовал двигатель большого объема, 18,5 литра. Мы даже как-то пробовали ярославский 24-литровый 12-тицилиндровый мотор. Но от него быстро отказались, потому что он всё ломает. Избыточная мощность. Так что вернулись к 18,5-литровому, ярославскому.

в 2012-м на грузовиках КАМАЗ-Мастера использовался двигатель V8 ТМЗ-7Э846.10 Тутаевского моторного завода, рабочим объёмом 18,5 литров, мощностью 850 л.с. и с крутящим моментом 2700 Нм. Двигатель считался надёжным, хоть и устаревшим, его использовали на машине экипажа Сергея Куприянова в рейдах Africa EcoRace и Шёлковый путь в газо-дизельном варианте.

История двигателей КАМАЗ-Мастер

Модель грузовика	Годы	Двигатель	Конфигурация	Объём	Мощность	Крутящий момент
КАМАЗ 4310 С	1988-1995	КАМАЗ-7403	Дизель, турбо, V8	10,85 л	305 л. с.	1050 Нм
КАМАЗ 49251	1994-1995	Cummins N14-500E	Дизель, турбо, L6	14,01 л	520 л.с.	1700 Нм
КАМАЗ 49252	1994-2003	ЯМЗ 7Э846	Дизель, турбо, V8	17,24 л	750 л.с.	2700 Нм
КАМАЗ 49255	1997-1998	ЯМЗ 3Э847	Дизель, турбо, V12	25,86 л	1050 л.с.	3724 Нм
КАМАЗ 49256	2001-2002	ЯМЗ 7Э846.10	Дизель, турбо, V8	17,24 л	830 л.с.	2700 Нм
КАМАЗ 4911	2002-2007	ЯМЗ 7Э846.10	Дизель, турбо, V8	17,24 л	850 л.с.	2700 Нм
КАМАЗ 4326	2007-2013	ЯМЗ/ТМЗ 7Э846.1007	Дизель, турбо, V8	18,47 л	850 л.с.	2700 Нм
КАМАЗ 4326/2013	2013-наст.вр.	Liebherr D9508	Дизель, турбо, V8	16,16 л	920 л. с.	4200 Нм
ГКП*	2015-2016	Caterpillar C13 (Buggyra)	Дизель, турбо, L6	12,5 л	980 л.с.	4000 Нм
КАМАЗ 4326/2017	2017-наст.вр.	Cummins ISZ-13	Дизель, турбо, L6	13 л	980 л.с.	4300 Нм

Как устроен гоночный «КАМАЗ»?

Технический регламент ралли «Дакар» часто меняется, но «КАМАЗ-мастер» постоянно ищут и находят лучшие решения. Например, постоянно уменьшают рабочий объём двигателя, что вынуждает менять партнёра или поставщиков.

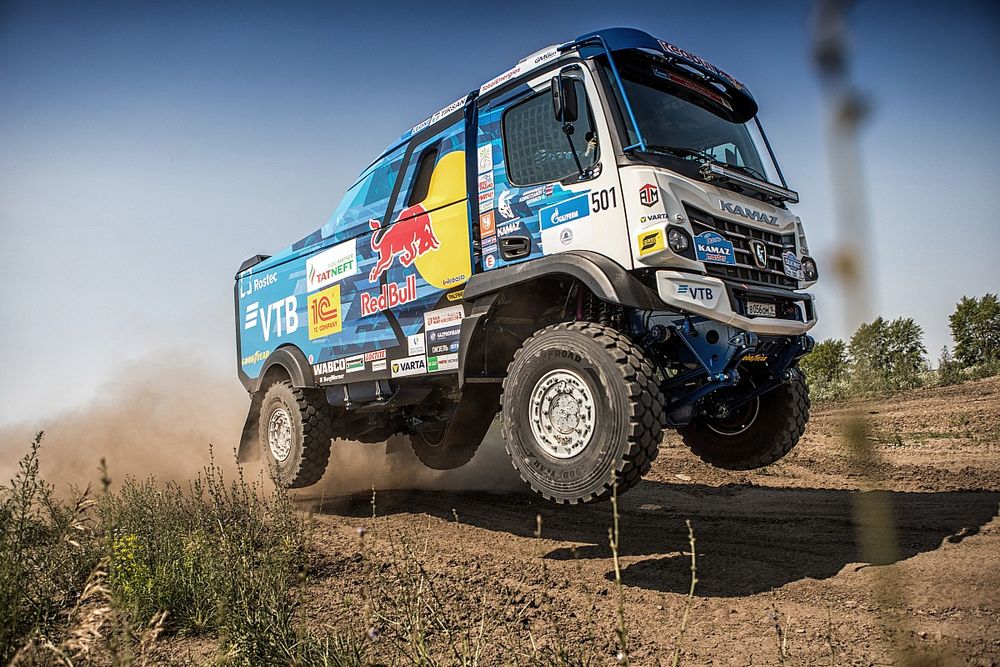

Недавно Камский автозавод представил новую версию своего знаменитого раллийного грузовика КамАЗ 43509

В трансмиссии используется 6-ступенчатый автомат Allison и мосты финской фирмы Sisu. В подвеске используются двойные амортизаторы известной фирмы Rieger. На их продукции ездит подавляющее большинство автомобилей в ралли-рейдах.

Перешли гоночные «КАМАЗы» и на другие шины — теперь их поставляет Goodyear. К слову, все команды должны использовать полностью серийные покрышки, которые можно купить в магазине — никаких «специально сваренных» колёс. На 43509 используются Goodyear Offroad ORD размерности 375/90 R22.5.  Главные соперники на Iveco используют аналогичные шины Goodyear.

Гоночный КАМАЗ-43509 почти целиком состоит из импортных компонентов! Но есть одно «но». Взять такие компоненты может любой, а «Дакар» выигрывает только КАМАЗ.

Технические характеристики КАМАЗ-43509

• Полная масса а/м – 10,2 т
• Модель – DCEC ISZ-13
• Тип – дизельный с турбонаддувом и промежуточным охлаждением
• Максимальная мощность / при оборотах – 720 (980) кВт (л.с.) / 2400 мин-1
• Расположение и число цилиндров:Рядный, 6
• Рабочий объем, л: 13
• sАКПП / МКПП

---

---



---

Двигатели КАМАЗ

---

Покупайте запчасти у нас :

	Комплектуем заявки любой сложности, конкурентные цены, система скидок от объема.
	Мы даем понятную гарантию качества запчастей от производителей
	Оперативная доставка по России
	Звоните по телефону (900) 323-41-41, или напишите на [email protected] Потребуется информация: модель авто, год выпуска, модель агрегата, класс Евро.



Профиль гоночного грузовика КамАЗ 43509

© Нури Йылмазер/Red Bull Content Pool

Ралли-рейд

Из всех категорий на Дакаре класс грузовиков должен быть самым зрелищным. Грузовик Камаз-Мастер — один из лидеров, и он не похож ни на что другое, что мы когда-либо видели. Написано Филом Баркером в январе позаботьтесь об Эдуарде Николаеве, его штурмане и механике, который проведет большую часть января, долбя по суровым дюнам Дакара на чудовищном грузовике Камаз Мастер мощностью 1150 л. с. Похожий на что-то прямо из «Безумного Макса», грузовик КамАЗ воплощает в себе все сумасшедшее и прекрасное, что есть в «Дакаре».

Категория:

Грузовик КамАЗ будет соревноваться в категории грузовиков (Т4.2), предназначенной для модифицированных грузовиков.

Мощность:

Если вы думаете, что 300 с лишним лошадиных сил в Mini с пространственной рамой звучат впечатляюще, 1150 л. хэтчбек. Развитие такой мощности — непростая задача, а у Камаза под капотом втиснут огромный 13-литровый шестицилиндровый двигатель с турбонаддувом.

Dakar Decoded проверяет категорию грузовиков на Дакаре 2020 ниже…

3 мин.

Взгляните на категорию грузовиков

Взгляните на категорию грузовиков ралли Дакар, в которой, конечно же, представлены легендарные российские грузовики КамАЗ .

Отличительные особенности:

В грузовике Камаз все велико. Возьмите эти огромные колеса — они весят колоссальные 150 кг каждое, превращая даже относительно простые задачи, такие как замена колеса, в нечто гораздо более сложное. В целом КамАЗ весит 9.0,5 тонны, но в отличие от обычных грузовиков, он также может похвастаться идеальным распределением веса 50:50, что идеально подходит для управляемости.

Топливо:

13-литровый двигатель КамАЗ Dongfeng Cummins работает на дизельном топливе и потребляет до 200 литров топлива на 100 км при максимальной нагрузке. Этого достаточно, чтобы потребовался действительно массивный топливный бак на 1000 литров, который расположен над задними колесами, чтобы помочь достичь идеального распределения веса 50:50.

То ли птица, то ли самолет…

© Nuri Yılmazer/Red Bull Content Pool

Трансмиссия:

Машина весом почти 10 тонн, обладающая огромной мощностью и предназначенная для преодоления самых сложных ландшафтов в мире, нуждается в любой возможной помощи. получить, когда дело доходит до тяги, поэтому неудивительно, что грузовик «Камаз-Мастер» является полноприводным.

Шансы на успех:

У грузовика Камаз чертовски впечатляющий рекорд на Дакаре. Николаев побеждал в категории грузовиков последние три года подряд, а у КамАЗа общий рекорд в 16 побед на Дакаре — больше, чем у любого другого производителя. Таким образом, в январе у российского производителя грузовиков все выглядит хорошо.

Rally Raid

Технологии HEINZMANN в самых сложных ралли мира

Май 2018

Продукция HEINZMANN используется на ралли «Дакар» и «Шелковый путь». Эти ралли бросают серьезный вызов как водителям, так и транспортным средствам.

HEINZMANN поддерживает гоночную команду российской компании КАМАЗ, которая регулярно выезжает на эти ралли с несколькими грузовиками с разными двигателями. В ноябре прошлого года команда КАМАЗ посетила компанию HEINZMANN в Шёнау, чтобы передать один из насосов высокого давления для использования в марафонских ралли.

Это ралли пересекло три страны на двух континентах, имело 15 этапов и общую протяженность более 10 000 километров по легендарному Шелковому пути от Москвы до Пекина. Наряду со знаменитым ралли «Дакар» эта гонка известна как одна из самых сложных задач в автоспорте. Команде «КАМАЗ-мастер» удалось закрепить победу в гонке. Грузовик-победитель был оснащен двигателем типа Cummins DCEC-13, оснащенным высокоэффективным и надежным насосом высокого давления HDP-K3 от HEINZMANN. Насос превосходно справился с особыми задачами ралли. Это помогло камазовскому автомобилю уверенно идти по пути к победе.

Развитие успешного проекта

КАМАЗ впервые обратился в компанию HEINZMANN в 2013 году. Они искали насос высокого давления для системы Common Rail, способный обеспечить работу двигателя с требуемой высокой мощностью. Ключевыми критериями были компактные размеры, механическая адаптируемость, достаточная производительность, мощность двигателя и прочная конструкция.

В первую очередь, HDP-K3 был установлен на ранее использовавшийся двигатель Liebherr D-9508, так как в номенклатуре производителя изначально не было насосов высокого давления с требуемым объемом подачи. Этот же насос был взят и для всех опытно-конструкторских работ по увеличению мощности двигателя. Затем HDP-K3 также использовался для тренировочных заездов. С 2016 года насос высокого давления HEINZMANN также использовался с недавно представленным 13-литровым двигателем Dongfeng-Cummins. Из-за изменений в правилах, которые ввели ограничение по мощности двигателя, в будущем этот двигатель будет использоваться исключительно для гоночных автомобилей.

КАМАЗ называет решающими причинами использования HDP-K3 в новом двигателе высокую производительность, отличную конфигурируемость и доступный высокий уровень скорости, что делает насос идеальным для DCEC-13. Хорошая управляемость и высокая эффективность гидравлики также являются решающими критериями успеха в гонках.

КАМАЗ и гонки: взгляд на 30 успешных лет

Гоночная команда российской компании ПАО «КАМАЗ» уже более 30 лет добивается успехов в автоспорте. Заводская команда «КАМАЗ-мастер» регулярно участвует в ралли «Дакар» и ралли «Шелковый путь» от двух до трех автомобилей категории Т4. На сегодняшний день они пятнадцать раз побеждали в общем зачете грузовиков на ралли «Дакар» с грузовиками, оснащенными различными типами двигателей.

Успех команды имеет огромное значение для КАМАЗа как компании, так как он вносит большой вклад в продолжение истории технологического успеха компании в будущем:
Группа «КАМАЗ» в настоящее время насчитывает более 110 дочерних и зависимых компаний. Автомобильная компания, базирующаяся в Набережных Челнах в Татарстане, производит грузовые автомобили, дизельные двигатели и автобусы.

HDP-K3 от HEINZMANN: гарантия максимальной надежности

Насос высокого давления HDP-K3 является сердцем системы Common Rail компании HEINZMANN ODYSSEUS. ODYSSEUS включает в себя все компоненты, необходимые для впрыска и создания давления в современной технологии впрыска Common Rail.

Среди насосов высокого давления серии HDP-K насос HDP-K3 отличается способностью обеспечивать давление до 2500 бар.
