Камаз автокран 43118: Автокран КС 55713-5 “Галичанин” Камаз 43118 код модели: 1557

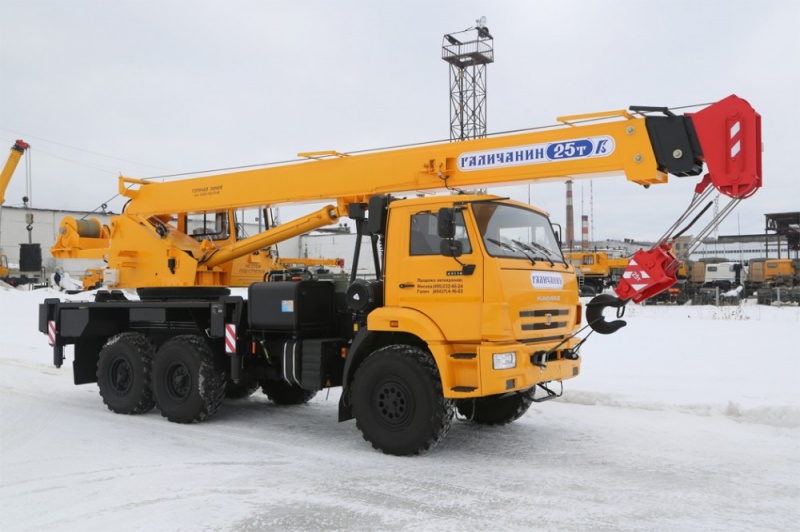

Автокран КС 55713-5 “Галичанин” Камаз 43118 код модели: 1557
Технические характеристики
| Основные параметры | |
| Базовое шасси | Камаз 43118 |
| Колесная формула | 6х6 |
| Параметры масс | |
| Полная масса крана, кг – с основной стрелой 21,7 м – с основной стрелой 21,7 м и гуськом 9 м | 21 800 22 300 |
| Распределение нагрузки на оси | |
| На переднюю ось, кг – с основной стрелой 21,7 м – с основной стрелой 21,7 м и гуськом 9 м | 5 500 6 000 |
| На заднюю тележку, кг – с основной стрелой 21,7 м – с основной стрелой 21,7 м и гуськом 9 м | 16 300 16 300* |
| Двигатель | |
| Модель | 740. 705-300 (Евро-5) |
| Тип | дизельный |
| Мощность двигателя, л.с. | 300 |
| Параметры крановой установки | |
| Грузоподъемность, т | 25 |
| Грузовой момент, тм | 80 |
| Максимальный вылет стрелы, м | 21,7 |
| Максимальная высота подъема, м | 21,9 |
| Длина стрелы, м | 9,7 – 21,7 |
| Макс. глубина опускания крюка стрелой 9,7 м на вылете 5,0 м, м | 12 |
| Масса груза, при которой допускается выдвижение секций стрелы, т | 4,0 |
| Номинальная скорость подъема (опускания) груза, м/мин | 5-12 |
| Скорость посадки, м/мин, не более | не более 0,3 |
| Частота вращения поворотной части, об/мин | до 1,4 |
| Скорость передвижения, км/ч | 60 |
| Опорный контур, м – при выдвинутых балках выносных опор – при втянутых балках выносных опор | 4,2 x 5,6 4,2 х 2,28 |
| Габаритные размеры | |
| Длина, мм | 12 000 |
| Ширина, мм | 2 500 |
| Высота, мм | 3 800 |
Описание
Кран автомобильный КС-55713-5 грузоподъемностью 25 тонн предназначен для выполнения погрузочно-разгрузочных и строительно-монтажных работ на рассредоточенных объектах с плохими подъездными путями.
Кран прост в управлении и обслуживании, надежен в работе, может успешно эксплуатироваться в условиях бездорожья.
Крановая установка смонтирована на трехосном специальном подкрановом шасси автомобиля-вездехода модели Камаз-43118. Мощный двигатель шасси, односкатные широкопрофильные шины, система подкачки шин, позволяющая на ходу менять в них давление в зависимости от дорожного покрытия, наличие у шасси межосевых и межколесных блокировок (в том числе на все четыре колеса задней тележки одновременно) – все это делает данный кран незаменимым при использовании в труднодоступных местах с плохими дорожными условиями, в том числе на строительстве нефте- и газопроводов, разработках месторождений.
Привод крановой установки – гидравлический от двух аксиально-поршневых гидронасосов, которые через карданные валы соединены с коробкой отбора мощности на базовом автомобиле. Отбор мощности производится от двигателя шасси через коробку передач. Все механизмы крана имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров.
Гидравлические опоры с выдвижными опорными балками, металлическими подпятниками гидроопор и штатными деревянными подкладками уменьшают давление подпятников на грунт при установки крана на выносные опоры в рабочем режиме. Гидравлическая система позволяет легко и плавно осуществлять управление крановыми механизмами и выносными опорами в широком диапазоне регулирования скоростей рабочих операций, обеспечивает возможность одновременного совмещения нескольких рабочих операций.
Трехсекционная телескопическая стрела длиной 9,7 – 21,7 м обеспечивает компактность и маневренность крана при переездах, обширную зону и большую высоту подъема груза при работе. Система телескопирования стрелы включает в себя два гидроцилиндра выдвижения, благодаря чему обеспечивается независимость управления выдвижением-втягиванием каждой из двух подвижных секций. Возможность телескопирования стрелы с грузом на крюке позволяет крану устанавливать грузы в труднодоступных местах, пронося их среди смонтированных конструкций.
Безопасную работу крана обеспечивает комплекс приборов и устройств, в том числе, микропроцессорный ограничитель нагрузки с цифровой индикацией параметров на дисплее в кабине машиниста. Ограничитель нагрузки может работать в режиме координатной защиты крана, имеет встроенный прибор фиксации характеристик – “черный ящик” и встроенный модуль защиты крана от опасного напряжения (МЗОН) для защиты крана при работе в опасной близости от линий электропередач.
Грузовысотные характеристики автомобильного крана КC-55713-5 «Галичанин»
Автомобиль приобрели
Технические характеристики автотехники, приведенные на данной странице, носят справочный характер, т.к. параметры и иные эксплуатационные показатели зависят от желаемой покупателем комплектации транспортного средства.
При этом завод-изготовитель оставляет за собой право изменять технические характеристики автотехники, а также состав и перечень применяемых для ее изготовления комплектующих, если указанные мероприятия направлены на улучшение параметров конструкции, работоспособности автотехники и не изменяют ее назначение.
Автокран КС-55713-5К-4 “Клинцы” Камаз 43118-50 код модели: 7090
Технические характеристики
| Основные параметры | |
| Базовое шасси | Камаз 43118-50 |
| Колесная формула | 6х6 |
| Параметры масс крана | |
| Конструктивная масса крана в транспортном положении, т | 22,5 |
| Масса противовеса, т | 1,5 + 4,5 |
| Масса стрелы, т | 4,46 |
| Масса крановой установки, т | 13,67 |
| Масса гуська, т | 0,46 |
| Двигатель | |
| Модель | Камаз 740.705-300 (Евро-5) |
| Тип | дизельный |
Мощность двигателя, л. с. | 300 |
| Параметры крановой установки | |
| Грузоподъемность, т | 25 |
| Грузовой момент, тм | 85 |
| Высота подъема максимальная, м | 10,6 – 31,8 |
| Высота подъема при максимальном вылете, м | 4,5 |
| Максимальная глубина опускания при работе с грузом равным 50% грузоподъемности, с основной стрелой и максимальной кратностью запасовки, м | 10,0 |
| Вылет при максимальной грузоподъемности, м | 3,4 |
| Вылет, максимальный, м – «проектный» (без нагрузки) – «рабочий» (с грузом на крюке) | 7,95 8,0 |
| Вылет минимальный, м | 2,5 |
| Максимальная масса груза, с которой допускается телескопирование стрелы, т | 6,0 |
| Максимальная масса груза, с которым допускается работа в ускоренном режиме подъема-опускания, т | 6,0 |
| Скорость механизма телескопирования секции стрелы (выдвижения-втягивания секции стрелы), м/с (м/мин) | 0,35 (21) |
| Скорости передвижения, км/ч | 60 |
| Габаритные размеры | |
| Длина, мм | 11 960 |
| Ширина, мм | |
| Высота, мм | 3 960 |
| База, мм | 3 690 + 1 320 |
| Колея, мм – передних колес – задних колес | 2 050 2 050 |
| База выносных опор, мм | 5 450 |
| Расстояние между выносными опорами, мм | 6 100 |
| Задний габарит, мм | 3 450 |
| Радиус поворота, мм | 13 200 |
Угол поворота, град. | 360 |
Грузовысотные характеристики автокрана КС-55713-5К-4 “Клинцы”
Технические характеристики автотехники, приведенные на данной странице, носят справочный характер, т.к. параметры и иные эксплуатационные показатели зависят от желаемой покупателем комплектации транспортного средства.
При этом завод-изготовитель оставляет за собой право изменять технические характеристики автотехники, а также состав и перечень применяемых для ее изготовления комплектующих, если указанные мероприятия направлены на улучшение параметров конструкции, работоспособности автотехники и не изменяют ее назначение.
