История грузовика
Предсерийые КамАЗ-5320 и КамАЗ-5410
История грузового автомобиля КамАЗ-5320 берет свое начало весной 1968 года, когда вышел приказ Министерства автомобильной промышленности СССР о разработке специалистами ЗИЛа семейства большегрузных трехосных грузовых автомобилей и организации их серийного производства на новом предприятии.
3 апреля 1969 года Министерство автомобильной промышленности издало приказ, согласно которому Ярославскому моторному заводу была поставлена задача разработать дизельные четырехтактные двигатели мощностью 150-200 л.с. для новых грузовиков.

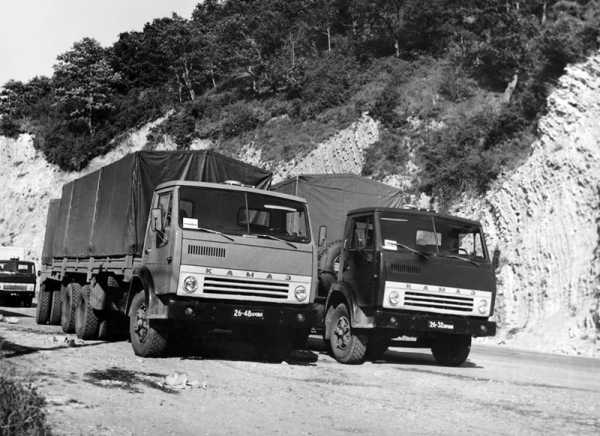

КамАЗ-5320 на испытаниях
Конструкторско-экспериментальный отдел ЗИЛа приступил к разработке нового перспективного семейства грузовиков сразу после завершения работ над бензиновым ЗИЛ-133.
В мае 1969 года был изготовлен первый опытный образец бортового грузовика ЗиЛ-170, который вскоре отправили на испытания по маршруту Углич-Рыбинск. В это же время ЦК КПСС и Совет Министров СССР приняли Постановление о строительстве в городе Набережные Челны автомобильного завода для производства нового семейства грузовиков.
Одновременно со строительством нового автозавода кроме бортового грузовика продолжалась работа над седельным тягачом ЗиЛ-170Т и строительным самосвалом ЗиЛ-170С. Затем все грузовики для выявления эксплуатационных недостатков были отправлены для прохождения государственных испытаний на Дмитриевском полигоне.

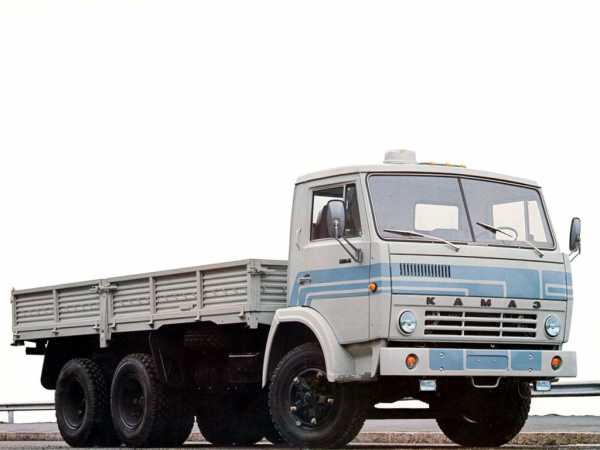

Бортовой КамАЗ-5320 первой опытной серии
К концу 1972 года выявленные недостатки по возможности устранили и документацию вместе с опытными образцами передали на Камский автозавод. На новом предприятии бортовой грузовик был доработан и получил обозначение КамАЗ-5320.
Разработкой 8-тонного прицепа ГКБ-8380 для бортового грузовика занималось Головное конструкторской бюро, а 15-тонного бортового полуприцепа ОдАЗ-9370 и 14-тонного полуприцепа-фургона ОдАЗ-9770 – конструкторский отдел Одесского автосборочного завода.

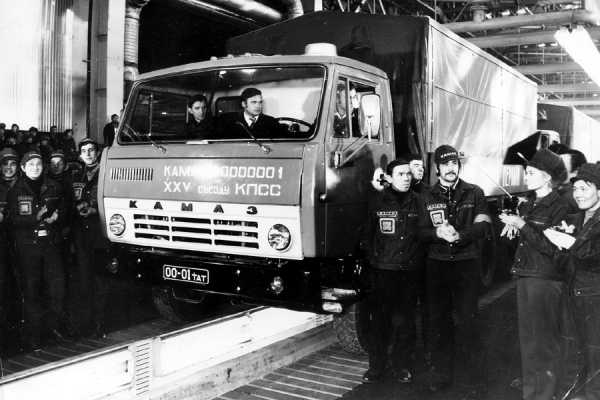

Первый КамАЗ-5320 сходит с конвейера
16 февраля 1976 года были собраны первые пять грузовиков КамАЗ-5320.
Грузовой бортовой автомобиль КамАЗ-5320 серийно выпускался на Камском автозаводе с 1976 по 2000 год и послужил базой для создания модификаций:
- КамАЗ-5410 – седельный тягач;
- КамАЗ-5511 – строительный самосвал;
- КамАЗ-55102 –сельскохозяйственный самосвал;
- КамАЗ-53212 – удлиненный бортовой грузовик;
- КамАЗ-53213 – шасси под спецтехнику.
Конструкция бортового грузовика КамАЗ-5320
Рама, подвеска и колеса

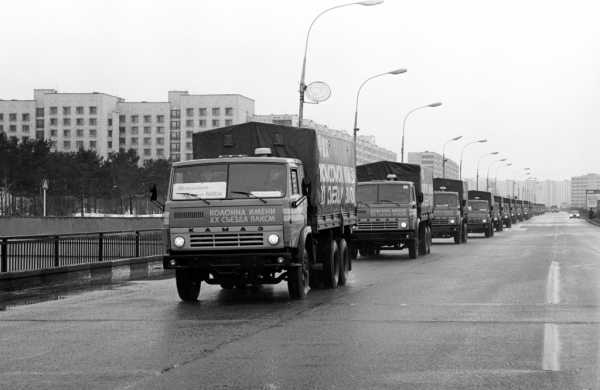

КамАЗ-5320 на улицах города
Грузовик получил лонжеронную раму лестничного типа, которая снабжена усилителями. В задней части рамы крепилось буксирное приспособление с двухсторонней амортизацией, которое рассчитано на постоянную работу с прицепом общим весом 11,5 тонны. Спереди рама имеет буфер.
Неразрезная передняя ось КамАЗ-5320 была связана с рамой при помощи полуэллиптических рессор со скользящими концами и телескопических гидравлических амортизаторов двойного действия, а задние мосты – рессорно-балансирной подвески. Листы рессор имеют Т-образное сечение.
К передней оси и задним мостам крепились бездисковые колеса со съемными бортовыми и замочными кольцами. Шины – радиального типа, размером 260-508Р, 12-слойные, с уникальным рисунком протектора. Передние колеса крепились на спицах ступиц пятью прижимами, шпильками с гайками. Задние сдвоенные колеса при помощи обода заднего внутреннего колеса устанавливались на конической поверхности спиц задней ступицы.
Тормозная система
Опытные КамАЗ-5510 и КамАЗ-5320
Бортовой грузовик КамАЗ-5320 получил несколько систем тормозов: рабочую, вспомогательную и запасную. Тормозные механизмы всех колес – барабанного типа с двумя колодками. Привод рабочего тормоза – пневматический, двухконтурный, с раздельным действием для колес передней оси и колес задней тележки.
На стоянке грузовик удерживался тормозными механизмами колес задней тележки, которые в этом случае приводились в действие от пружинных энергоаккумуляторов, установленных на мосту.
Механизмы вспомогательного тормоза КамАЗ-5320 установлены в приемных трубах глушителя. Их действие основано на создании противодавления в системе выпуска газов при помощи заслонок, которые перекрывали проходные сечения. При аварийном отказе одной из систем грузовик можно остановить запасным стояночным тормозом.
Управление рабочими тормозами водитель осуществлял из кабины при помощи напольной педали, которая связана рычагами и тягами с двухсекционным тормозным краном. В кабине справа от сиденья водителя был расположен кран с рукояткой стояночного тормоза. Запасная тормозная система включалась вместе со стояночной, а вспомогательная – при помощи кнопочного включателя, который был расположен на полу кабины под рулевой колонкой.
Двигатель, сцепление и коробка передач
Двигатель, сцепление и коробка передач грузового автомобиля КамАЗ-5320 представляли собой единый силовой агрегат, который устанавливался на раму на передних, задних и поддерживающей опорах.
В качестве силового агрегата грузовик КамАЗ-5320 получил четырехтактный V-образный восьмицилиндровый дизельный двигатель КамАЗ-740 рабочим объемом 10,85 литра и мощностью 210 или 180 л.с. при 2600 об/мин.
Двигатели отличались конструктивными решениями, которые на тот момент являлись прогрессивными для отечественной автомобильной отрасли:- азотированный коленчатый вал;
- полнопоточная система фильтрации масла с центрифугой, которая повышала срок службы двигателя;
- автоматический контроль правильной работы системы охлаждения при помощи гидромуфты в приводе вентилятора и два термостата;
- закрытая система охлаждения грузовика КамАЗ-5320 рассчитана на постоянное использование охлаждающей жидкости «Тосол»;
- введена система очистки воздуха с фильтром сухого типа и автоматическим отсосом пыли из фильтра при помощи эжектора, который действовал за счет энергии отработавших газов;
- коллоидно-графитовое покрытие юбок поршней;
- съемные металлокерамические направляющие втулки для клапанов;
- молибденовое покрытие нижнего поршневого кольца;
- активно-реактивный глушитель шума выпкуска.
Заметка: «Для работы в составе автопоезда КамАЗ-5320 оснащали двигателем мощностью 210 л.с., а для одиночных автомобилей – двигателем мощностью 180 л.с.».
data-ad-layout=”in-article”
data-ad-format=”fluid”
data-ad-client=”ca-pub-5255833501835364″
data-ad-slot=”8753833479″>
КамАЗ-5320
В силовом агрегате было использовано двухдисковое сухое сцепление. Для облегчения пользования педалью в гидравлическом приводе механизма управления сцеплением имелся пневмоусилитель.
В паре с двигателем была установлена механическая 5-ступенчатая коробка передач, которая имела синхронизаторы на второй, третьей, четвертой и пятой передачах. Управление коробкой осуществлялось дистанционно механическим приводом, для чего в кабине имелся рычаг переключения передач.
Большая часть грузовиков КамАЗ-5320 получила делитель, который представлял собой дополнительную двухступенчатую коробку передач и был установлен после сцепления перед основной коробкой. Одна передача делителя сделана прямой (то есть передаточное число равно 1), а вторая передача – повышающей (передаточное число равно 0,815). Таким образом, делитель позволяет вдвое увеличить количество передач и довести их до десяти. В делителе передачи переключаются посредством пневматического привода, для чего на рычаге КП расположен флажок.
Карданная передача открытого типа состоит из двух трубчатых валов. Карданные шарниры – на игольчатых подшипниках с постоянным запасом смазки. Главная передача ведущих мостов сделана двойной: пара конических шестерен со специальными зубьями и пара цилиндрических косозубых шестерен. В среднем мосту установлен межосевой симметричных дифференциал, распределяющий момент между мостами. При необходимости водитель мог из кабины заблокировать дифференциал.
Технические характеристики КамАЗ-5320:
- колесная формула – 6×4;
- снаряженная масса – 7184 кг;
- грузоподъемность – 8000 кг;
- грузоподъемность буксируемого прицепа – 8000 кг;
- грузоподъемность автопоезда – 16000 кг;
- максимальная скорость автопоезда – 85 км/ч;
- тормозной путь автопоезда с полной нагрузкой со скорости 40 км/ч – 21 м;
- контрольный расход топлива автопоезда – 85 л/100 км;
- запас топлива – 170 л.
Рулевое управление
Рулевое управление типа винт с гайкой на циркулирующих шариках с гидроусилителем, который объединен с рулевым механизмом.
Кабина
Бортовой КамАЗ-5320
Трехместная бескапотная кабина КамАЗ-5320 крепилась к раме и была расположена над двигателем, что обеспечивало лучшую обзорность водителю и увеличивало площадь грузовой платформы. Такая компоновка сокращала колесную базу и улучшала маневренность грузовика. Для обеспечения доступа к двигателю кабина при помощи торсионного механизма откидывалась вперед.
Внутри кабины расположены три сиденья с регулировками в продольном направлении, по высоте и углу наклона спинки и с откидными подлокотниками. Водительское сиденье оснащено регулируемой по жесткости торсионной подвеской и гидравлическим амортизатором.
На потолке расположены два круглых светильника и люк для вентиляции.
На рабочем месте автомобиля КамАЗ-5320 перед водителем была расположена рулевая колонка с рулевым колесом и комбинированным переключателем. Комбинированный переключатель отвечал за:
- включение дальнего и ближнего света фар, габаритных огней и освещения щитка приборов;
- указателей поворотов;
- звукового сигнала.
За рулевой колонкой располагалась панель приборов, на которой были размещены контрольные лампы, спидометр, тахометр и т.д.
Для отопления кабины КамАЗ-5320 осуществлялось от системы охлаждения двигателя при помощи водяного радиатора с краном, двух вентиляторов с электродвигателями, распределителей горячего воздуха с заслонками и органов управления.
Грузовая платформа

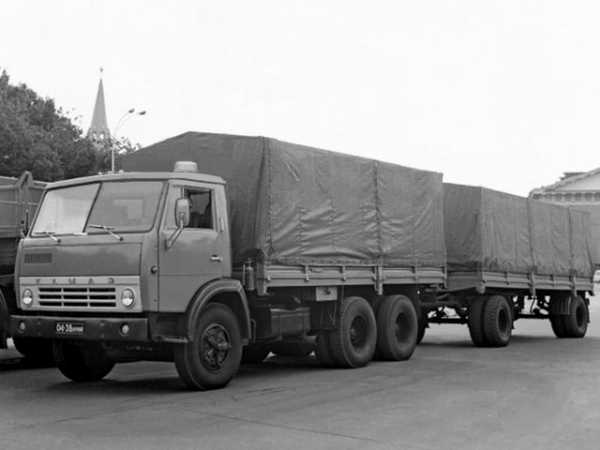

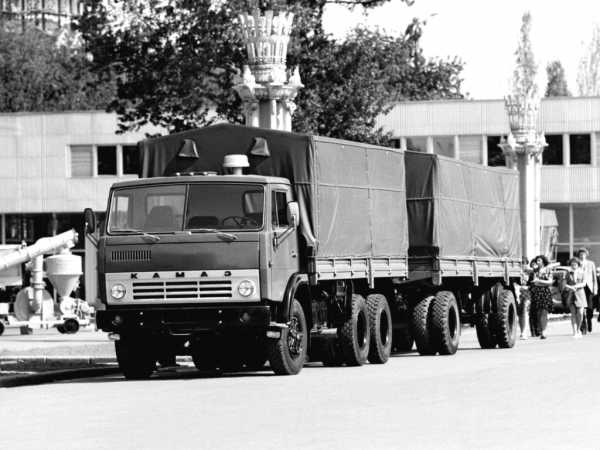

КамАЗ-5320 с тентом и прицепом ГКБ-8380
За кабиной на раме устанавливалась металлическая платформа с тремя откидными бортами. Платформа оснащалась съемными дугами и тентом для защиты груза от непогоды.
Основание платформы грузовика КамАЗ-5320 состоит из каркаса, который образован поперечными балками, усилителями, боковой, задней и передней обвязкой и восьми деревянных щитов настила пола, соединенных металлическими планками. Боковые и задний борта откидные, а передний борт жестко крепился к основанию платформы. Задний борт имеет подножки и цепи, которые удерживают его в горизонтальном открытом положении.
Борта запираются угловыми и боковыми запорами. В бортах и каркасе основания платформы предусмотрены гнезда для установки шести стоек каркаса тента, которые соединены между собой дугами и распорками. В нижней части тента имеются отверстия для крепления его тросом к ушкам пломбирования.
В передней части платформы с левой стороны установлен инструментальный ящик, а шанцевый инструмент закреплен под платформой специальными хомутами.
Габаритные размеры КамАЗ-5320:
- длина – 7395 мм;
- ширина – 2500 мм;
- высота – 2830 мм;
- база задней тележки – 1320 мм;
- колея передних колес – 2010 мм;
- колея задних колес – 1850 мм;
- дорожный просвет – 385 мм;
- погрузочная высота – 1370 мм.
Техническое обслуживание
Модернизированный КамАЗ-5320
Бортовой грузовик КамАЗ-5320 по удобству технического обслуживания имел значительное преимущество в сравнение с аналогичными грузовиками: уменьшено число точек смазки, применены самоконтррящиеся крепежные детали, повышена стабильность регулировок.
Конструкция автомобиля предусматривала возможность эксплуатации в различных климатических условиях. Двигатель обеспечивал пуск при температурах до -10 градусов без подогрева. Для запуска при более низких температурах было предусмотрено устройство «термостат», а на случай пуска в 40-градусный мороз имелись средства предпускового подогрева охлаждающей жидкости и масла.
Модернизация КамАЗ-5320
В 1980 году КамАЗ-5320 в ходе модернизации получил новый передний бампер с прямоугольными отверстиями под передние фонари и противотуманные фары ФГ-152.
data-ad-layout=”in-article”
data-ad-format=”fluid”
data-ad-client=”ca-pub-5255833501835364″
data-ad-slot=”8753833479″>
rus-texnika.ru
Тип авто |
Бортовой автомобиль |
| Колесная формула | 6×4 |
| Полная масса авто, кг | 15350 |
| Полная масса автопоезда, кг | 26805 |
| Допустимая нагрузка на переднюю ось , кг | 4375 |
| Допустимая нагрузка на заднюю ось , кг | 10930 |
| Грузоподъемность, кг | 8000 |
Площадь платформы, м2 |
нет данных |
Объем платформы, м3 |
33 |
| Масса снаряженного авто, кг | 7080 |
| Максимальная скорсть (км/ч) | 90 |
| Двигатель | КамАЗ 740.10 |
| Мощность двигателя (л.с.) | 210 |
| Коробка передач | механическая. Модель 15 |
| Число передач | 5 |
| Передаточное число ведущих мостов | 5.43 |
| Подвеска | рессорная |
| Размер шин | 260-508Р |
| Топливный бак | 175 |
| Кабина | трехместная. Размещена над двигателем без спального места |
| Екологический тип | – |
interdalnoboy.com
технические характеристики, фото и видео
60 –е годы прошлого века ознаменовались для СССР значительным экономическим ростом, что сказалось на многих сферах жизни страны. Не стало исключением и дорожное строительство. Расширение сети дорог с качественным твердым покрытием актуализировало разработку и внедрение в производство новых моделей бескапотных грузовиков, компоновка которых позволяла оптимально использовать длину машины и создать хороший обзор для водителя — так началась история грузовика КАМАЗ-5320.
Содержание
История создания
Первые бескапотные грузовики появились в Союзе еще в конце 50 –х годов, однако новый этап экономического и технического развития страны ставил перед автомобилестроителями новые задачи, в числе которых значилось создание грузового автомобиля принципиально новой конструкции.
КАМАЗ-5320
Перспективный автомобиль должен иметь высокие эксплуатационные характеристики, быть пригодным для эксплуатации в составе атопоездов на дорожных покрытиях, допускающих невысокие осевые нагрузки. Безусловно, учитывая расположение необъятной страны в разных климатических поясах, новый автомобиль должен быть пригодным к одинаково эффективной эксплуатации как в Заполярье, так и в песках Каракумов.
Согласно предварительной концепции, разработанной специалистами Минавтопрома, перспективный бескапотный трехосный грузовик с подкабинным расположением дизельного двигателя должен был обладать грузоподъемностью в 8 тонн и буксировать прицепы и полуприцепы такого же тоннажа. К тому же, автомобиль должен создаваться удобным в эксплуатации и легким в обслуживании.
Весной 1968 год Минавтопром СССР от проектов и концепций перешел к делу. Был издан приказ, согласно которому, автомобильному заводу имени Лихачева ставилась задача разработки и подготовки нового семейства большегрузных дизельных грузовиков. В 1969 году ярославскому моторному заводу со стороны министерства автомобильной промышленности была поставлена задача по разработке и внедрению в производство нового двигателя для перспективных большегрузов. Двигатель должен был создаваться на базе четырехтактных силовых агрегатов мощностью в 150 -200 лошадей.

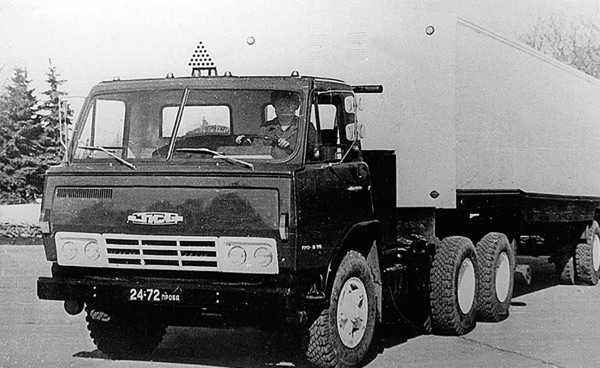

Прототип КАМАЗ-5320 грузовик ЗИЛ-170
Экспериментальный отдел ЗиЛа включился в работу по разработке нового грузовика после окончания работ над проектом автомобиля ЗиЛ-133.
Завод приобрел для испытаний ряд зарубежных автомобилей аналогичной размерности и грузоподъемности, как капотной конструкции, так и бескапотной. В качестве прототипа нового советского большегруза главный конструктор ЗиЛа по грузовой технике Анатолий Маврикиевич Кригер выбрал американский грузовой автомобиль «International VCO-220».
Основой для ЗИЛ-170 стал американский VCO-220
Не последнюю роль в этом выборе сыграл тот факт, что Кригер хорошо изучил технику этой компании еще в период работы над грузовиком ЗиС -150.
Концепция создаваемого грузовика виделась следующей: комфортабельная, расположенная над силовым агрегатом кабина, синхронизированная пятиступенчатая коробка передач с передним дифференциалом, превращающим ее в десятиступенчатую, наличие блокируемого межосевого дифференциала, многоконтурные тормоза, гидроусилитель рулевого управления, наличие технических возможностей эксплуатации в качестве автопоезда.
Камский автомобильный завод оказался последним в длинном списке советских ударных всесоюзных строек, поднявших экономику страны на новый уровень. Строительство КамАЗа было успешно завершено с большим опережением сроков. Рекордные темпы роста были зафиксированы и на производстве. Уже через три года после старта производства, летом 1979 года , с конвейера завода сошел 100 тысячный большегруз.
В первые годы производства, большую часть продукции составляли шасси для самосвалов. Самосвальные кузовы выпускались на нефтекамском автомобильном заводе. Бортовые грузовики собирались в меньшем количестве, стотысячный бортовой КамАЗ был собран в 1988 году.
Между тем работы по строительству второй очереди КамАЗа продолжались высокими темпами, и в феврале 1981 года был подписан акт приемки в эксплуатацию второй очереди Камского объединения по производству большегрузных автомобилей. На новых мощностях было развернуто производство полноприводных КАМАЗов.Через определенное время в серийное производство было запущено семейство грузовиков двухосной конструкции.
Новые времена предъявили камским автомобилестроителям новые требования и стандарты. С начала нулевых с производства были сняты устаревшие грузовики семейства КАМАЗ-5320, долгие годы являвшиеся визитной карточкой предприятия. КамАЗ перешел к освоению и серийному выпуску автомобилей нового поколения, технические характеристики которых соответствуют современным экологическим и экономическим стандартам.
Начало производства
Первый опытный автомобиль, получивший индекс ЗиЛ -170 был готов к испытаниям уже в мае 1969 года. Испытания были проведены на участке дороги Углич – Рыбинск. После испытаний было принято постановление Партии и Правительства о строительстве производственного комплекса по выпуску большегрузных автомобилей в Татарской АССР, в городе Набережные Челны. Строительство автогиганта стартовало в декабре 1969 года.13 декабря стал днем, когда на огромном пустыре, недалеко от берега Камы, был вынут первый ковш грунта на месте, где спустя несколько лет будет возведен гигантский автозавод КамАЗ.
Испытания самосвала ЗИЛ-170С построенного в рамках проекта ЗИЛ-170 с колесной формулой 6х4
Производственый комплекс был спроектирован в составе семи автономных производств, расположенных на площади свыше трех миллионов квадратных метров. Производственное объединение проектировалось как предприятие , включающее практически все основные циклы по производству комплектующих и сборке тяжелых грузовиков. В состав комплекса входили следующие основные производства – кузнечно –прессовое, литейное, рамно – прессовое, агрегатное, двигательное, ремонтно –инструментальное, автосборочное.
Позже в состав Камского объединения вошли также ремонтно – механический завод и завод по производству микролитражных автомобилей, на котором выпускались микролитражки «Ока».
Проектные мощности Камского автозавода были рассчитаны на ежегодный выпуск 150 тысяч большегрузных автомобилей и 250 тысяч дизельных двигателей. Дизельными двигателями, выпускаемыми на КамАЗе, планировалось оснащать не только камские большегрузы, но и другие автомобили, производившиеся на советских автозаводах.
В то время, как на берегу Камы возводился будущий автогогант, в конструкторско – экспериментальном отделе ЗиЛа полным ходом продолжались работы по доработке и испытаниям перспективных грузовиков. За два – три года было создано и испытано свыше пятидесяти опытных автомобилей в двенадцати различных модификациях. Не отставали и ярославские моторостроители.
Опытный ЗИЛ-170 с двигателем ЯМЗ-740
Первые стендовые испытания новой дизельной силовой установки были проведены на заводе еще в 1969 году, однако натурные испытания дизелей ЯМЗ 7Э641 и коробки передач ЯМЗ Э141, проводимые в 1970 году выявили серьезные недостатки. Агрегаты были возвращены на доработку. Доработанный и модифицированный дизельный силовой агрегат получил индекс ЯМЗ -740.
После того, как окончательный выбор модельного ряда перспективных большегрузов был сделан в пользу грузовиков ЗиЛ -170, самосвалов ЗиЛ -170 С и седельных тягачей ЗиЛ -170Т, все действующие образцы этой техники поступили на Дмитриевский полигон для прохождения государственных испытаний, целью которых было окончательное выявление возможных эксплуатационных недостатков. Испытания были успешно проведены, выявленные недоработки по возможности устранены, и к концу 1972 года опытные образцы грузовиков вместе с конструкторской документацией поступили на КамАЗ. На заводе к этому времени уже проводились монтаж и наладка оборудования.
Государственные испытания КАМАЗ-5320
Несмотря на завершение государственных испытаний, работы по доведению автомобилей продолжались, проводились испытания в различных климатических поясах страны – в Забайкалье, Тюмени, пустынях Туркмении. Опытная эксплуатация техники проводилась на трассе Таллин – Баку, на карьерах Подмосковья.
Следующим этапом в разработке стало создание прицепов и полуприцепов для КамАЗов. Проектированием прицепов занималось Головное КБ по прицепам, базирующееся в городе Балашов Саратовской области. Разработка полуприцепов была поручена конструкторам Одесского автосборочного предприятия.
Для производства 8- тонных бортовых прицепов и 14 -15 тонных бортовых полуприцепов для новых грузовиков началось строительство крупнейшего в стране завода автомобильных и тракторных прицепов в Красноярске.
В мае 1974 года в экспериментальном цехе КамАЗе был собран первый дизельный двигатель, а конвейерное производство по временной схеме производства было налажено с декабря 1975 года.
16 февраля 1976 года на КамАЗ е произошло знаменательное событие. С главного сборочного конвейера, работающего в пуско – наладочном режиме сошли первые пять грузовиков КАМАЗ-5320. Предприятие начало свое работу, собирая автомобили из комплектующих, изготовленных с целью отработки технологии.
Первый серийный КАМАЗ-5320
Официальный ввод в строй первой очереди предприятия произошел 29 декабря 1976 год, после подписания соответствующего акта Государственной комиссией, которую возглавлял министр автомобильной промышленности СССР Виктор Николаевич Поляков.
К этому времени на заводе было уже произведено 5 тысяч грузовиков, среди которых был КамАЗ 5320 и седельный тягач КамАЗ 5510. С 1977 года на заводе был освоен выпуск самосвального шасси КамАЗ 5311.Все модели грузовиков, выпускаемые на заводе, имели идентичную конструкцию, основные детали и узлы которой имели высокий уровень унификации.
Техническая часть и комплектация КАМАЗ-5320
Базовая бортовая модель грузовика КАМАЗ-5320 укомплектовывалась стандартной трехместной кабиной с шумоизоляцией и термоизоляцией. Доступ к силовому агрегату осуществлялся путем опрокидывания кабины вперед. Кабина автомобиля была достаточно комфортной, подрессоренное сидение водителя регулировалось по длине , наклону и массе. Пассивная безопасность обеспечивалась ремнями безопасности.
Кузов представлял цельнометаллическую сварную конструкцию с откидными бортами. Настил пола в кузове был деревянным. При помощи специального металлического каркаса, на кузов устанавливался брезентовый тент.
Двигатель и трансмиссия
Грузовик оснащался восьмицилиндровым дизельным форсажным двигателем КАМАЗ-740 мощностью в 210 л.с, V — образным восьмисекционным топливным насосом высокого давления золотникового типа, насосом подкачки топлива низкого давления, системой впрыска топлива, многорежимным регулятором частоты вращения.
На грузовике был установлен сухой воздушный фильтр с заменяемым картонным элементом и индикатором загрязнения. Для эксплуатации в зимнее время двигатель был оснащен предпусковым подогревателем и электрофакельной системой.
На грузовик устанавливалась многоступенчатая трансмиссия в составе механической пятиступенчатой коробки передач и двухступенчатого делителя, позволяющего получать десять передач переднего хода и две – заднего. На 2,3,4 и 5 передачах присутствовал синхронизатор.
Сцепление КамАЗ 5320 – сухое, двухдисковое, с фрикционным механизмом и переферийными пружинами. Включение сцепления осуществлялось при помощи гидравлического пневмоусилителя. Карданная передача состояла из двух карданных валов, в заднем и среднем мостах использовалась двойная передача, состоящая из конических и цилиндрических шестерен.
Ходовая часть
Средний мост оснащался межосевым дифференциалом, блокировка которого осуществлялась с использованием электропривода.
Подвеска грузовика зависимая, передняя с полуэллиптическими рессорами со свободно скользящими задними концевиками. Задняя – балансир на полуэллиптических рессорах со скользящими концами и реактивными штангами. Основная тормозная система с барабанным механизмом и двух контурным пневматическим приводом. Передние тормозные камеры типа 24, тележки – с пружинными энергоаккумуляторами. Работа стояночного тормоза обеспечивается пружинными энергоаккумуляторами и пневматическим приводом.
Тормозная система и рулевое управление
Со стояночным тормозом, в КАМАЗ-5320, совмещен и запасной тормоз, представляющий собой моторный замедлитель с пневматическим приводом. Прицепы оснащены комбинированной системой тормозных приводов. Наличие спиртового предохранителя предотвращает замерзание конденсата. Колеса автомобиля бездисковые, с креплением на пяти шпильках, шины радиальные, пневматические.
Рулевое управление обеспечивается механизмом, представляющим собой винт с гайкой и реечным поршнем. Передаточное число равно 20.Рулевой механизм оснащен встроенным гидроусилителем с давлением масла 80 -90 кгс/ см.
Электрическая часть
Электрические системы и оборудование автомобиля работают от сети питания 24 вольт. Автомобиль оснащен двумя аккумуляторными батреями по 12 вольт, емкостью 190 А.Мощность генераторной установки Г -273 28/ 1000 В/Вт.
Технические характеристики КАМАЗ-5320
gredx.ru
Бортовой КамАЗ 5320: технические характеристики
Бортовой КАМАЗ 5320 – первый автомобиль под маркой КАМАЗ. Камский автозавод (Набережные Челны) выпускал бортовые тягачи КАМАЗ 5320 с 1976.
В модели бортового КАМАЗ 5320 введен целый ряд новых для своего времени конструктивных решений, например, азотированный коленчатый вал или полнопоточная система фильтрации масла с центрифугой.
Весовые параметры и нагрузки, а/м КамАЗ 5320:
Снаряженная масса а/м, кг ……………………………………………………. 6220
Нагрузка на переднюю ось, кг ………………………………………………… 3210
Грузоподъемность а/м, кг ……………………………………………………… 8860
Полная масса, кг ………………………………………………………………… 15305
Нагрузка на переднюю ось, кг ………………………………………………….. 4375
Нагрузка на заднюю тележку, кг …………………………………………….. 10930
Двигатель КамАЗ 5320:
Модель ……………………………………………………………………….. 740.11-240
Тип ……………………………………………………….. дизельный с турбонаддувом
Номинальная мощность, брутто, кВт (л. с.)……………………………… 176 (240)
при частоте вращения коленчатого вала, об/мин ……………………………. 2200
Максимальный крутящий момент, Нм (кгсм) ………………………………. 834 (85)
при частоте вращения коленвала, об/мин ………………………………. 1200-1400
Расположение и число цилиндров ……………………………………. V-образное, 8
Рабочий объем, л ……………………………………………………………………. 10,85
Диаметр цилиндра и ход поршня, мм ………………………………………… 120/120
Степень сжатия …………………………………………………………………………… 16
Система питания КамАЗ 5320:
Вместимость топливных баков, л. …………………………………………………… 250
Электрооборудование КамАЗ 5320:
Напряжение, В ……………………………………………………………………………… 24
Аккумуляторы, В/А час ……………………………………………………………. 2х12/190
Генератор, В/Вт ………………………………………………………………………. 28/1000
Сцепление КамАЗ 5320:
Тип ……………………………………………………… фрикционное, сухое, двухдисковое
Привод ………………………………………………. гидравлический с пневмоусилителем
Диаметр накладок, мм ……………………………………………………………………… 350
Коробка передач КамАЗ 5320:
Тип …………………………………………………….. механическая, десятиступенчатая
Управление …………………………………………………механическое, дистанционное
Передаточные числа на передачах:
| 1 | 2 | 3 | 4 | 5 | 3Х |
| 7,82 | 4,03 | 2,5 | 1,53 | 1,0 | 7,38 |
| 6,38 | 3,29 | 2,04 | 1,25 | 0,815 | 6,02 |
Главная передача:
Передаточное отношение …………………………………………………….. 5,43
Раздаточная коробка КамАЗ 5320:
Тип …………………………………………………….. механическая, 2-х ступенчатая с блокируемым межосевым дифференциалом
Управление …………………………………………………….. пневматическое
Тормоза:
Привод ………………………………………………………….. пневматический
Размеры:
диаметр барабана, мм. ……………………………………………………….. 400
Ширина тормозных накладок, мм …………………………………………… 140
Суммарная площадь тормозных накладок, кв.см ………………………. 6300
Колеса и шины:
Тип колес …………………………………………………………….. бездисковые
Тип шин ……………………………………………… пневматические, камерные
Размер шин …………………………………………………….. 9.00R20 (260R508)
Кабина КамАЗ 5320:
Тип ……………………. передняя, расположенная над двигателем, 3-х местная
Исполнение ………………………………………………………. без спального места
Характеристика автомобиля полной массой 15305 кг:
Максимальная скорость, км/ч ……………………………………………………………………. 90
Максимальный угол уклона, преодолеваемого автомобилем при полной массе, % …. 30
Наружный габаритный радиус поворота аавтомобиля, м ………………………………….. 9,3
Дополнительное оборудование:
Предпусковой подогреватель двигателя, ремни безопасности, противотуманные фары.
vsyatekhnika.ru
КамАЗ-53208 — Википедия
Материал из Википедии — свободной энциклопедии
Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 26 мая 2017; проверки требуют 3 правки. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 26 мая 2017; проверки требуют 3 правки.| КамАЗ-53208 | |||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Производитель | КамАЗ | ||||||||||||||||||||||||||||||
| Годы производства | 1987 — настоящее время | ||||||||||||||||||||||||||||||
| Сборка | КамАЗ | ||||||||||||||||||||||||||||||
| Класс | Тяжелый | ||||||||||||||||||||||||||||||
| Тип кузова | Кабина над двигателем | ||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||
| Длина | 7435 мм | ||||||||||||||||||||||||||||||
| Ширина | 2500 мм | ||||||||||||||||||||||||||||||
| Высота | 2630 (без тента) | ||||||||||||||||||||||||||||||
| Колёсная база | 3190+1320 мм | ||||||||||||||||||||||||||||||
| Масса | 7080 кг | ||||||||||||||||||||||||||||||
| Максимальная скорость | 90 км/ч | ||||||||||||||||||||||||||||||
| Связанные | КамАЗ-5320 | ||||||||||||||||||||||||||||||
| Грузоподъёмность | 8000 кг | ||||||||||||||||||||||||||||||
КамАЗ-53208 — разработан на базе КамАЗ-5320, отличающийся наличием газодизельного двигателя. Производство серийной модели начато в 1987 году в Набережных Челнах — впервые в мире началось серийное производство газодизельной автотехники[1].
- Двигатель — Газодизельный, КамАЗ-7409
- Коробка передач — Механическая 10-ступенчатая
- Сцепление — Фрикционное, сухое, двухдисковое
- Максимальная скорость — не менее 90 км/ч
ru.wikipedia.org
КамАЗ-53212 — Википедия
Материал из Википедии — свободной энциклопедии
Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 13 марта 2019; проверки требуют 2 правки. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 13 марта 2019; проверки требуют 2 правки. Перейти к навигации Перейти к поиску| КамАЗ-53212 (6х4) | |
|---|---|
| Производитель | КамАЗ |
| Годы производства | 1978—2000 |
| Сборка | Камский автомобильный завод (Набережные Челны, Россия) |
| Класс | Грузовой |
| Тип кузова | Кабина над двигателем |
| Компоновка | Задний |
| Колёсная формула | 6 × 4 |
КамАЗ-740.10
| |
| механическая,5-ти ступенчатая | |
| Длина | 8530 мм |
| Ширина | 2500 мм |
| Высота | 3800 мм |
| Клиренс | 280 мм |
| Колея задняя | 1855 мм |
| Колея передняя | 2026 мм |
| Полная масса | 18,225 тонн |
| Максимальная скорость | 90 км/ч |
| Грузоподъёмность | 10 тонн |
| Расход топлива | ~25 л (Напрямую зависит от регулировки ТНВД) |
| Объём бака | 240 |
ru.wikipedia.org
КамАЗ-4310 — Википедия
Материал из Википедии — свободной энциклопедии
Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 19 июня 2017; проверки требуют 17 правок. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 19 июня 2017; проверки требуют 17 правок. Перейти к навигации Перейти к поиску| КамАЗ-4310 | |||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Производитель | КамАЗ | ||||||||||||||||||||||||||||||||||||||||
| Годы производства | 1979 — настоящее время | ||||||||||||||||||||||||||||||||||||||||
| Компоновка | переднемоторная, полноприводная, мотор под кабиной | ||||||||||||||||||||||||||||||||||||||||
| Колёсная формула | 6 × 6 | ||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||
ru.wikipedia.org
Добавить комментарий
