Какую вентиляцию картера имеют большинство автомобильных двигателей

1.Вставьте пропушенные слова:

Кривошипно- шатунный механизм преобразует возвратно-поступательное движение ________________ во вращение _______________________________

2.Перечислите подвижные детали КШМ: __________________________________________________________________________________________________________________________________________________________________________________________________________________

Неподвижные детали КШМ: __________________________________________________________________________________________________________________________________________________________________________________________________________________

3. К каким деталям КШМ относятся эти детали и подпишите название каждой

Эти детали КШМ относятся к __________________________ ______________группе.

4.

Сколько головок цилиндров устанавливается на автомобиле ЗИЛ-508?

5. Какую вентиляцию картера имеют большинство автомобильных двигателей?

6. Какие гильзы называют «мокрыми»? ____________________________________________________________________________________________________________________________________________________

7. Как называется эта деталь КШМ, напишите его назначение и устройство.

8. Для чего в днище поршня дизельного двигателя делают выемку? ____________________________________________________________________________________________________________________________________________________

9. Что изображено на рисунке, где они устанавливаются и как называются

10. Как называется эта деталь КШМ, напишите ее устройство и назначение

11. Сколько шатунов устанавливается на шатунной шейке V- образного двигателя? ____________________________________________________________________________________________________________________________________________

12. Напишите назначение и устройство коленчатого вала

____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

13. Для чего к шейкам коленчатого вала прикрепляются противовесы? ____________________________________________________________________________________________________________________________________________________

14. В виде чего изготавливаются коренные и шатунные подшипники и из какого материала они изготовлены? ______________________________________________________________________________________________________________________________________________________________________________________________________________________________

15. Вставьте пропущенные слова:

Маховик служит для равномерного вращения _______________________________

и преодоления двигателем___________________ нагрузок при трогании с места и во время работы. Маховик представляет собой ___________________________

16. Зачем на ободе маховика напрессован стальной зубчатый венец? ______________________________________________________________________________________________________________________________________________________________________________________________________________________________

Газораспределительный механизм

1. Напишите назначение газораспределительного механизма ______________________________________________________________________________________________________________________________________________________________________________________________________________________________

2. Что такое фаза газораспределения? ____________________________________________________________________________________________________________________________________________________

3. Перечислите устройство ГРМ

4. Напишите передаточные детали ГРМ двигателя ЗМЗ-53 ______________________________________________________________________________________________________________________________________________________________________________________________________________________________

5. Закончите предложение:

Распределительный вал предназначен для своевременного

_________________________________________________________________________________________________________________________________________________________________________________________________________________

6. Какие детали изготовлены заодно с распредвалом? ____________________________________________________________________________________________________________________________________________________

7. Где устанавливается приводная шестерня распредвала и из какого материала она изготавливается?

8. Почему диаметр распределительной шестерни коленчатого вала меньше шестерни распредвала? ______________________________________________________________________________________________________________________________________________________________________________________________________________________________

Система охлаждения

1.

Для чего служит система охлаждения? ______________________________________________________________________________________________________________________________________________________________________________________________________________________________

2. Система охлаждения бывает двух видов:

3. Какая должна быть температура охлаждающей жидкости для нормальной работы двигателя?

4.Какие узлы и агрегаты включает в себя жидкостная система охлаждения? ______________________________________________________________________________________________________________________________________________________________________________________________________________________________

5. По какому кругу циркулирует жидкость на этом рисунке?

6.Какой узел системы охлаждения служит для ускорения прогрева холодного двигателя и автоматического регулирования его теплового режима в заданных пределах?

7. Что изображено на рисунке? Напишите назначение и устройство этого узла.

8. Напишите назначение и устройство радиатора системы охлаждения ________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

9. Из какого материала изготовлены баки и сердцевина радиатора? ____________________________________________________________________________________________________________________________________________

10. Как называется этот узел системы охлаждения? Напишите его устройство и работу.

.

11. Для чего в крышке радиатора устанавливают паровоздушный клапан? ______________________________________________________________________________________________________________________________________________________________________________________________________________________________

12. Где устанавливаются датчики указателя температуры охлаждающей жидкости? ____________________________________________________________________________________________________________________________________________

13. Для чего на некоторых автомобилях устанавливают предпусковые подогреватели? ____________________________________________________________________________________________________________________________________________

14. Какие три положения имеет переключатель предпускового подогревателя? ______________________________________________________________________________________________________________________________________________________________________________________________________________________________

15. Опишите схему работы предпускового подогревателя

Смазочная система

1. Для чего необходима смазочная система двигателя? ______________________________________________________________________________________________________________________________________________________________________________________________________________________________

2. Какая система смазки будет называться «комбинированная»? ______________________________________________________________________________________________________________________________________________________________________________________________________________________________

3. Перечислите детали двигателя, которые будут смазываться

под давлением: ______________________________________________________________________________________________________________________________________________________________________________________________________________________________

4. Перечислите основные узлы системы смазки двигателя

1.___________________________________________________________________________

2.___________________________________________________________________________

3.___________________________________________________________________________

4.___________________________________________________________________________

5.___________________________________________________________________________

5.Куда удаляются картерные газы при закрытой вентиляции картера? ____________________________________________________________________________________________________________________________________________________________________________________________________________________________________

6. Напишите схему работы системы смазки ________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

7.Как называется узел системы смазки, указанный на рисунке? Напишите его назначение и устройство.

8.Какой клапан смонтирован в расточке корпуса насоса и для чего он нужен? ____________________________________________________________________________________________________________________________________________________________________________________________________________________________________

9.Для чего нужен перепускной клапан в насосе и на какое давление он отрегулирован? ____________________________________________________________________________________________________________________________________________________________________________________________________________________________________

10. Как называется узел системы смазки, указанный на рисунке? Напишите его назначение и устройство.

________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

11. Из каких основных частей состоит фильтр со сменным фильтрующим элементом?____________________________________________________________________________________________________________________________________________________________________________________________________________________

12.Перечислите функции моторного масла:________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

  • Вентиляция картера двигателя автомобиля: как правильно организовать
  • Особенности системы вентиляции картера ДВС
  • Конструкция вентиляционной системы картера
  • Штуцер вентиляции картера

Известно, что в процессе своей работы, двигатель перерабатывает топливную смесь, излишки которой, смешиваясь с воздухом должны выходить в виде отработанных газов наружу. С помощью выхлопной трубы, так все и происходит, но что бы хоть как-то минимизировать вред для окружающей среды, применяют различные фильтры. Есть свои специфические фильтры и непосредственно в двигателе, применяющиеся в системе вентиляции картера.

Картер — главная корпусная деталь двигателя, имеющая самую большую полость, в которой находится коленчатый вал, а ее верхняя часть вмещает в себя блок цилиндров. Картер также можно назвать отдельной деталью (если речь идет об небольших двигателях), такой себе коробкой, объединивший в себе все детали мотора.

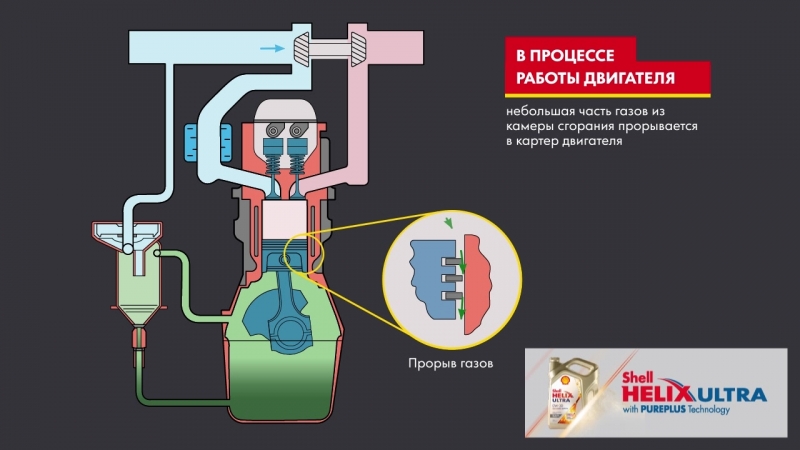

При работе двигателя, часть отработанных газов из камер сгорания могут просачиваться в картер и без того уже содержащий пары топлива, масла и воды. В итоге, слившись воедино, эта смесь носит название картерных газов, сильное скопление которых значительно понижает состав и положительные свойства моторного масла, разрушая при этом металлические части двигателя.

Кроме того, эти вредные вещества попадают в атмосферу, тем самым сильно загрязняя ее. Что бы этого не случилось, существует вентиляция картера. Об конструкции и особенностях этой системы, мы расскажем в этой статье.

Особенности системы вентиляции картера ДВС

В прилагающейся к автомобилю технической документации, касающееся его ремонта и обслуживания, не смотря на видимую существенную роль данной системы, ей уделяется мало внимания. А зря, ведь на современных двигателях выход из строя вентиляции картера грозит ему значительным понижением работоспособности.

Что бы система вентиляции исправно работала, необходимо учитывать такие важные моменты как наличие свежего воздуха и забор вредных газов. За способом подвода воздуха все картерные вентиляционные системы можно разделить на открытые и закрытые. Первый вариант базируется на заборе воздушных потоков непосредственно с внешней среды, а второй — использует части системы питания, такие как, например впускной такт.

Открытая вентиляционная система не работает при малых оборотах двигателя и на холостом ходу. Также, она не выполняет свое назначение на больших оборотах, а еще из-за нее возможно засасывание нефильтрированного атмосферного воздуха. Иногда, использование такой системы служит одной из причин слишком большого расхода масла и, соответственно, замасливания мотора.

Закрытая вентиляционная система картера используется в случае необходимости уменьшения степени загрязнения окружающей среды. С этой целью устанавливается специальный клапан, который выводит попавшие от принудительной вентиляции газы, во впускной коллектор мотора. Такая система имеет как плюсы, так и минусы. К первой группе следует отнести сравнительно меньший расход масла, стабильную работу двигателя зимой (входной воздух обогревается картерными газами), стойкость двигателя к детонации, так как топливно-воздушная консистенция разбавляется. Ко второй группе, включающей минусы использования относят: сильное загрязнение входных воздуховодов и карбюратора и возможность влияния на окисление масла.

Существует также классификация подобных систем в зависимости от способа отвода картерных газов. С этой точки зрения выделяют системы принудительного (подводят газы к впускному коллектору) и эжекционного (отводят газы в окружающую среду) действия.

До 1961 года все автомобилестроение применяло в выпускаемых транспортных средствах открытую систему с эжекционным принципом действия, в которых для вывода из картера газов использовали эжекционную трубку, проходящую вдоль всего двигателя к нижнему поддону картера. Когда машина двигалась, возле края трубки образовывалось незначительное разрежение, хорошо влияющее на вентиляцию картера.

Чуть позже результаты, проведенных компанией GENERAL MOTORS исследований доказали, что основное количество вредных веществ, образующиеся в следствии неполного сгорания углеводорода, выбрасывается в атмосферу именно через эжекционную трубку системы вентиляции. В следствии этого открытия, начиная с 1961 года, все автомобили, поступающие в продажу в штат Калифорния (Америка), были обязаны оборудоваться системой вентиляции принудительного действия, а с 1962 года, это требование начало действовать на всей территории США. С тех пор прошло не одно десятилетие, но двигатели именно с этой системой продолжают выпускаться и в наше время.

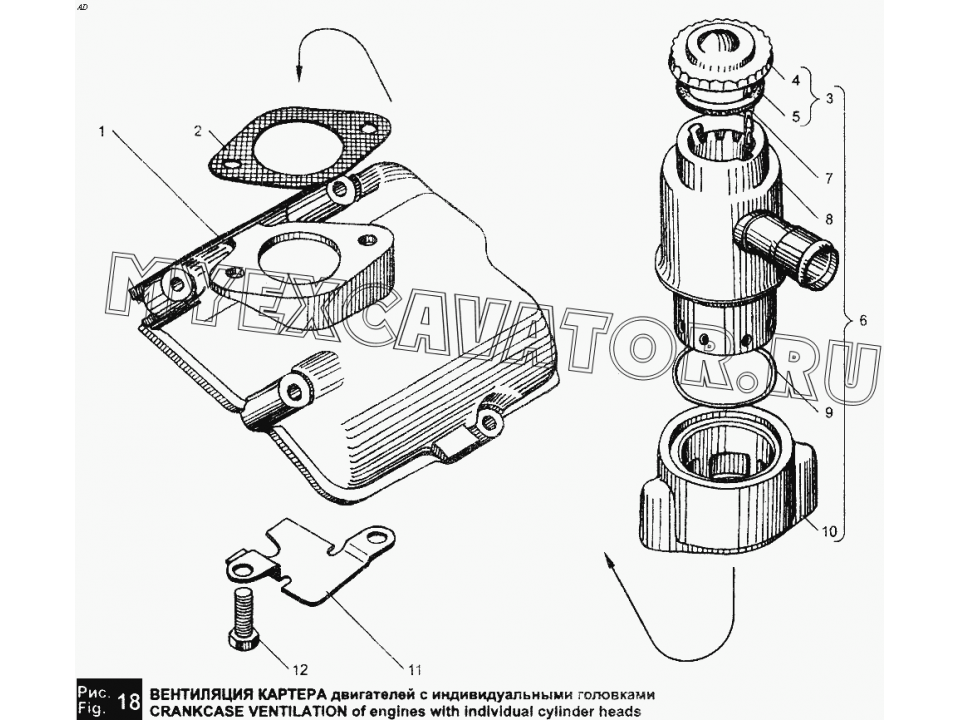

Конструкция вентиляционной системы картера

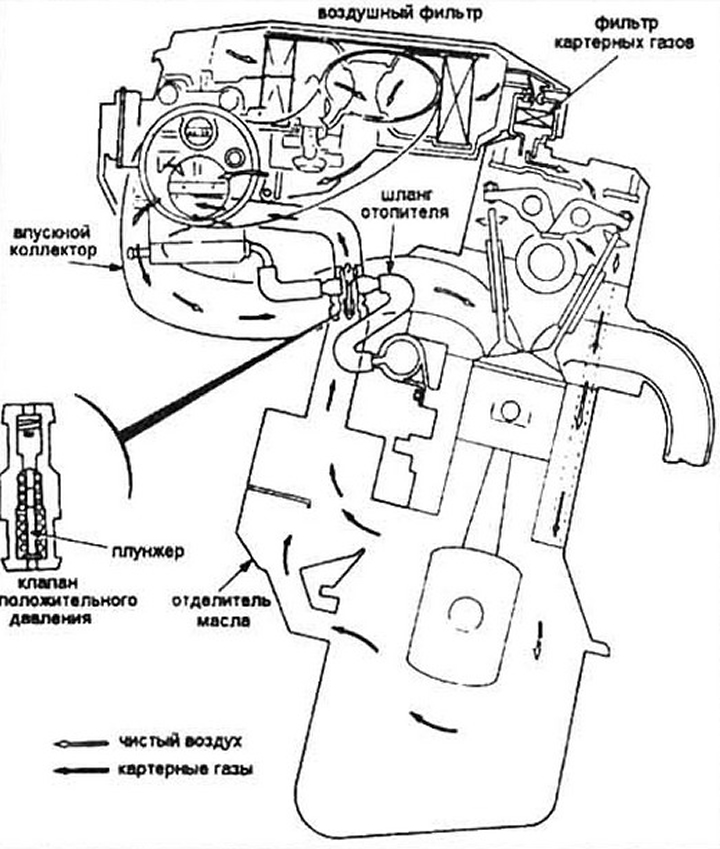

И так, мы уже выяснили, что в двигателях современных автомобилей применяется картерная система вентиляции принудительного действия, но разные производители, по разному подходят к вопросу ее конструкции. Наиболее сложной (но самой эффективной) является система в которой, воздух попадает в картер через отдельный воздушный фильтр.

В бензиновых двигателях, при условии, что нагрузки небольшие, одна часть разбавленных воздухом газов, попадает в воздушный фильтр, находящийся за фильтрующим эллементом, а вторая часть, через регулирующий жиклер поступает в задроссельное пространство.

Детально разбирать каждый вид вентиляционной системы картера, для отдельно взятых двигателей (бензиновых, дизельных, газовых и т.д.) очень долго, да и сейчас совершенно неуместно, поэтому сосредоточим свое внимание на основных, общих для всех компонентах: маслоотделителе, воздушных патрубках (для циркуляции газов) и вентиляционных клапанах.

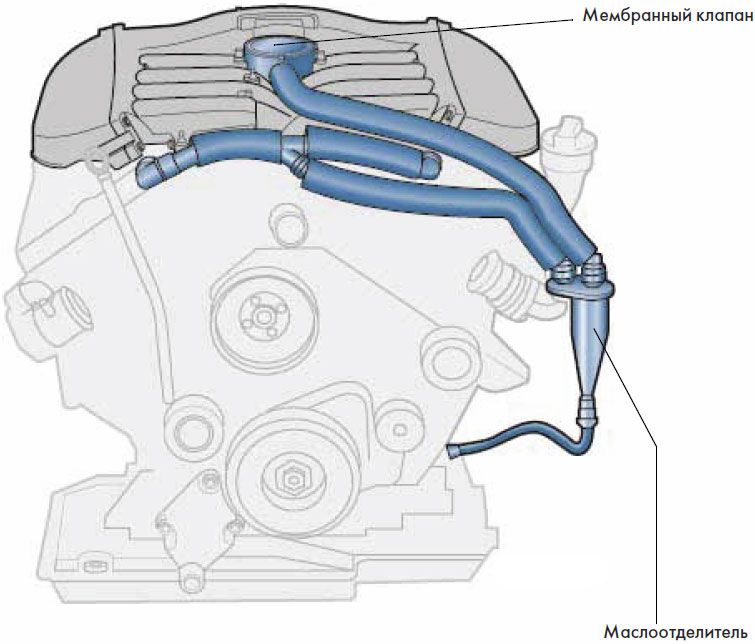

Маслоотделитель создан для препятствования попаданию паров масла в полость камеры сгорания. Благодаря ему уменьшается количество образования сажи. Выделяют три способа разделения масла и газа: циклический, лабиринтный и комбинированный, который в настоящее время наиболее часто применяется. Лабиринтный маслоотделитель (успокоитель) нацелен на замедление движения картерных газов. В следствии этого, большие масляные капли стекая по стенкам попадают в картер двигателя.

Дальнейшее очищение масла от картерных газов выполняет центробежный маслоотделитель, проходя через который они начинают вращаться. В итоге, под воздействием центробежной силы, частички масла оседают на стенках, а затем также стекают в картер. Что бы предотвратить турбулентность газов, после прохождения ими центробежного маслоотделителя в ход пускают выходной лабиринтный успокоитель. Именно тут проходит окончательное разделение масла и газа.

Вентиляционный клапан картера нужен для регулировки давления картерных газов, попадающих в колектор. Если разряжение во впускном канале не очень существенное – клапан открыт, но если оно довольно ощутимое, то клапан самостоятельно закрывается.

Вся система вентиляционной работы картера базируется на разряжении, возникающем во впускном коллекторе двигателя. С помощью этого процесса переработанные газы выводятся из картера в маслоотделитель, где очищаются от масла и по специальным патрубкам переходят во впускной колектор. Там, смешавшись с воздухом, они ликвидируются в камерах сгорания. Если двигатель оснащен турбонадувом, то регуляция вентиляции картера может осуществляться с помощью дроссельной заслонки.

Штуцер вентиляции картера

Названием «Штуцер» обозначают патрубки с резьбовым соединением, помогающие объеденить части трубопровода, или соединить вентили, емкости и прочие детали жидкостных и газовых преобразующих систем. Что касается системы вентиляции картера, то тут штуцер просто незаменим, а система вентиляции карбюраторных двигателей «Солекс» без него вообще работать не будет.

Такая его незаменимость объясняется достаточно просто. Бывает, что в процессе качественного удаления газов возникают проблемы. Чаще всего, причина этого кроется в недостаточном разряжении картерных газов, находящихся в воздушном фильтре.

Для того, чтоб увеличить работоспособность системы вентиляции в нее внедряют еще одну, дополнительную ветвь (малая ветвь). Она имеет вид трубки, с помощью которой задроссельная зона соединяется со штуцером, отвечающий за отвод картерных газов от двигателя внутреннего сгорания. Диаметр этой ветви совсем маленький и составляет не больше пары миллиметров. Также, штуцер может помочь в диагностике некоторых причин сбоя в вентиляции картера. Для этого на него надевают трубку, а затем дуют в нее, если воздух не проходит — значит надо прочистить каналы системы, так как они, скорее всего, засорены.

Штуцер располагается в нижней части карбюратора, рядом с дроссельной заслонкой первичной камеры, под насосом ускорения. В случае необходимости, на эту деталь натягивают шланг, выполняющий вытяжную функцию.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Принудительная вентиляция – картер

Принудительная вентиляция картера имеется у большинства современных автомобильных двигателей. [1]

У двигателей с принудительной вентиляцией картера необходимо систематически очищать вентиляционные трубки. При очистке трубки промываются в керосине с продувкой сжатым воздухом, а при сильном загрязнении трубок – при помощи проволоки или прожиганием на огне. [2]

Двигатель автомобиля ЗИЛ-130 имеет принудительную вентиляцию картера . Картерные газы отсасываются во впускной трубопровод 2 ( рис. 49, а) по трубке 3 через клапан 4, расположенный между впускными трубопроводами правого и левого рядов цилиндров. Клапан регулирует проходное сечение для отсоса картерных газов в зависимости от разрежения во впускном трубопроводе, которое увеличивается при полном открытии дроссельной заслонки и уменьшается по мере ее прикры. [4]

На рис. 101 показана схема принудительной вентиляции картера восьмицилиндрового V-образного двигателя . Осуществляется она соединением картера с впускным трубопроводом. [6]

На рис. 102 показана схема принудительной вентиляции картера восьмицилиндрового V-образного двигателя . Осуществляется она соединением картера с впускным трубопроводом. Свежий воздух поступает в картер через воздушный фильтр / маслоналивной горловины. В систему вентиляции картера включен клапан 3, установленный на впускном трубопроводе. Перед клапаном расположен маслоуловитель 2, отделяющий частицы масла от газов, отсасываемых из картера. [8]

Поэтому большинство современных автомобильных двигателей имеет принудительную вентиляцию картера . [9]

Для улучшения условий работы смазки во всех двигателях применяют принудительную вентиляцию картера . [10]

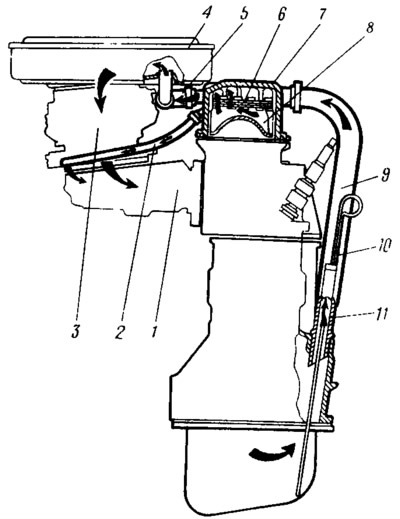

На двигателе автомобиля ГАЗ-24 Волга ( рис. 63 6) применяется закрытая принудительная вентиляция картера . При работе двигателя на частичных нагрузках ( дроссельная заслонка открыта не полностью) за заслонкой создается высокое разрежение. К картерным газам, идущим по шлангу 14, добавляется чистый воздух, поступающий по шлангу 12 большого диаметра. Все эти газы и воздух смешиваются с горючей смесью, поступают через открытый впускной клапан в цилиндр двигателя и там сгорают. [11]

В современных двигателях от эффективности этих свойств масел зависит интенсивность закоксовыва-ния клапана принудительной вентиляции картера . [13]

В присутствии поверхностно-активных присадок уменьшается осадкообразование в двигателях, увеличивается срок службы систем с принудительной вентиляцией картера , общее количество отложений во всасывающей системе сводится к минимуму, причем эти отложения становятся мягче, растворяются в углеводородах, и порча двигателя при их откалывании менее вероятна. [14]

Испытание по этому методу проводят на шестицилиндровом рядном двигателе Ford модели 1963 г. Отличительная особенность испытания – выключена система принудительной вентиляции картера , двигатель оборудован системой конденсации прорывающихся в картер газов; поэтому кондевсат попадает в работающее масло, что интенсифицирует процесс ржавления деталей двигателя. [15]

Какую вентиляцию картера имеют большинство автомобильных двигателей

Главная » Разное » Какую вентиляцию картера имеют большинство автомобильных двигателей

Вентиляция картера | Двигатель автомобиля

Во время работы двигателя через зазоры между кольцами и поршнем и в стыках колец из цилиндров в картер проникают пары горючего и отработавшие газы, которые ухудшают качество масла, находящегося в поддоне. Для удаления газов и охлаждения масла применяется вентиляция картера.

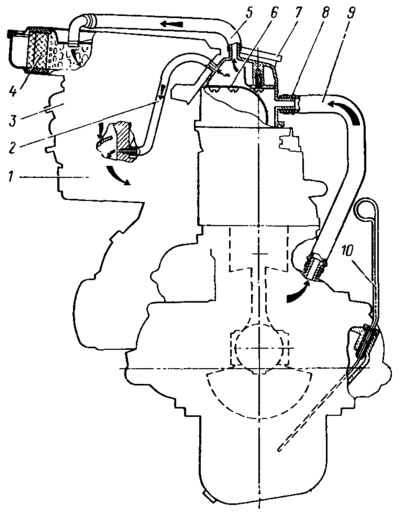

Рис. Схема вентиляции картера двигателя автомобиля ГАЗ-63: 1 — воздушный фильтр; 2 — трубка; 3 — маслозаливная труба; 4 — полость клапанной коробки; 5 — трубка

На рисунке показана схема вентиляции картера двигателя автомобиля ГАЗ-63. Полость 4 клапанной коробки соединена трубкой 5 с нижней частью воздушного фильтра 1, а маслозаливная труба 3 соединена трубкой 2 с верхней частью, воздушного фильтра.

При работе двигателя вследствие разности разрежения в нижней и верхней частях воздушного фильтра газы отсасываются из картера через трубку 5 и одновременно в картер по трубе 3 засасывается свежий воздух.

По такому же принципу устроена система вентиляции картера и других карбюраторных двигателей отечественных автомобилей.

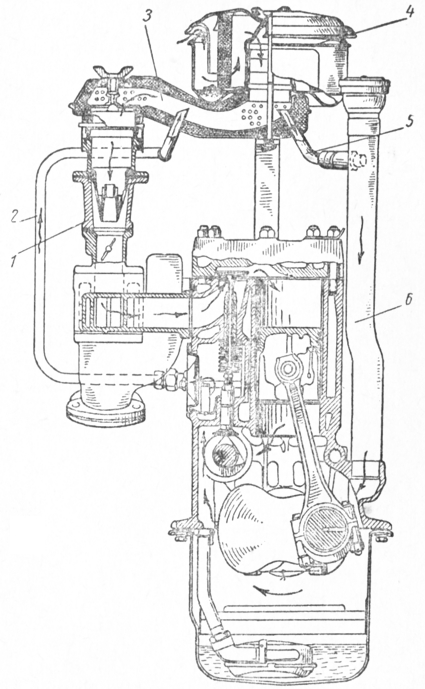

Рис. Схема вентиляции картера двигателя ЯАЗ-М-206Б: 1 — нагнетатель; 2 — корпус регулятора; 3 — вентиляционная трубка; 4 — маслоуловительная сетка; 5 — крышка головки блока; 6 — канал в подъемном кольце; 7 — воздушная камера; 8 — полость картера двигателя; 9 — полость картера маховика

На рисунке показана схема вентиляции картера двигателя ЯАЗ-М-206Б. Когда поршень находится около верхней мертвой точки, воздух из продувочных окон проникает между поршнем и стенками цилиндра, а также через отверстия в канавках для маслосъемных колец в картер и создает в картере избыточное давление.

Под действием избыточного давления воздух, смешанный с находившимися в картере отработавшими газами, проходит через полости картера маховика и верхней передней крышки по каналам 6 в подъемных кольцах (рымах) в полость под крышкой 5 головки блока цилиндров. Отсюда воздух с тазами уходит через вентиляционные трубки 3 крышки головки блока и регулятора.

ustroistvo-avtomobilya.ru

Принцип работы системы вентиляции картера двигателя

В столь сложном механизме, каковым является современный двигатель внутреннего сгорания, не может быть каких-то мелочей. Любая система, даже если она имеет простейшее устройство, выполняет строго определенную функцию, внося свой вклад в бесперебойную работу силового агрегата. О существовании многих из систем рядовой автолюбитель даже не подозревает, хотя нарушение их нормального функционирования самым серьезным образом оказывает влияние на работоспособность двигателя в целом. Важнейшая роль в ДВС отведена так называемой вентиляции картера.

О том, каковы ее назначение, принцип работы и состав компонентов, поговорим в данной статье. Не секрет, что между деталями цилиндро-поршневой группы существуют строго определенные зазоры, соответствующие установленным разработчиками допускам. Какими бы минимальными ни были эти зазоры, через них из камеры сгорания в картер проникают несгоревшие частицы, которые смешиваются с масляными парами, образуя так называемые картерные газы. Они оказывают негативное влияние на качество находящегося в картере моторного масла, которое с ростом пробега автомобиля неуклонно ухудшается, теряя смазывающие свойства. Стоит отметить, что подобный эффект проявляется как у масел бюджетного класса, так и у дорогих образцов от именитых брендов. Попадающие в картер двигателя пары топлива и воды неизбежно разжижают масло, превращая его в масляную эмульсию. Не стоит забывать и о том, что в процессе работы в цилиндрах мотора создается очень высокое давление. В связи с этим газы, вырывающиеся с огромной силой, попадают в картер, грозя выдавливанием сальников и последующим вытеканием масла.

Благодаря системе вентиляции картера выводятся прорвавшиеся отработавшие газы, а также обеспечивается и поддерживается нормальное рабочее давление, что благотворно влияет не только на состояние моторного масла, но и на надежность, продолжительность работы двигателя.

Виды систем вентиляции картера

На сегодняшний день принято выделять два типа систем вентиляции картера автомобильного двигателя: открытая, или эжекционная (отработанные газы выводятся наружу напрямую из картера при помощи специальной эжекционной трубки) и закрытая, или принудительная (PCV – positive crancase ventilation).

Система вентиляции картера открытого типа характерна для силовых агрегатов автомобилей, выпускавшихся в прошлом веке и снятых в настоящее время с производства. Особенностью такой системы является то, что прорвавшиеся из цилиндров газы выводятся за пределы двигателя, непосредственно в окружающую среду. Указанный способ вентилирования картера мотора отличает простота и дешевизна конструкции, что, впрочем, «компенсируется» загрязнением атмосферы.

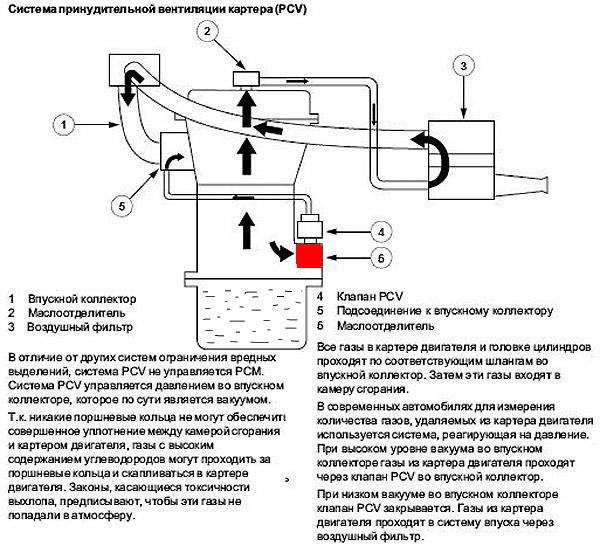

Принцип работы принудительной системы вентиляции картера (PCV). Помимо указанного недостатка, открытая вентиляция картера имеет еще ряд отрицательных моментов. Подобная система малоэффективна при движении на малых скоростях и абсолютно бездейственна на неподвижном автомобиле с работающим на холостых оборотах двигателем. Кроме того, через открытую систему вентиляции картера при охлаждении сильно разогретого двигателя возможно подсасывание неотфильтрованного атмосферного воздуха. Нередки случаи, когда на автомобилях с большими пробегами система открытого типа становилась основной причиной возросшего расхода масла и, как следствие, замасливания силового агрегата.

Более современной и эффективной альтернативой открытой вентиляции картера является закрытая (принудительная) вентиляционная система. Одной из ключевых деталей такой системы является клапан, выводящий попавшие в картер двигателя газы во впускной коллектор. Разные автопроизводители по-разному реализуют идею закрытого вентилирования, но в большинстве случаев каждая из схем предусматривает наличие одних и тех же элементов: клапана вентиляции (клапан PCV), маслоотделителя (может быть несколько) и соединительных патрубков. Стоит отметить, что системы вентиляции картерных газов для бензиновых и дизельных моторов, хотя и обладают определенными особенностями, в целом имеют схожие конструкции.

Работа системы PCV

Принцип работы системы принудительной вентиляции довольно прост. При возникновении разрежения во впускном коллекторе под его воздействием открывается клапан PCV и картерные газы подаются на впуск, а затем, смешиваясь с воздухом, в цилиндры двигателя. Для препятствования проникновения паров масла в камеру сгорания система предусматривает установку маслоотделителя. Современные моторы оборудуются сложной системой маслоотделителей. Так, маслоотделитель лабиринтного типа способствует замедлению движения газов из картера. Это обеспечивает оседание маслянистых капелек на стенки и последующее их стекание в картер.

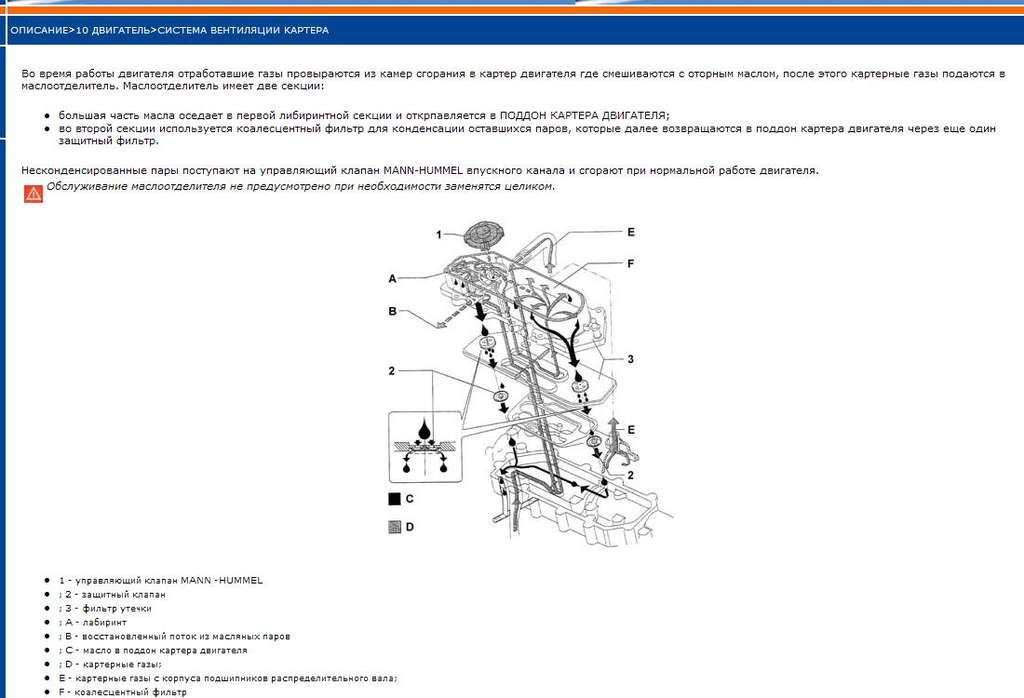

Дальнейшая очистка масла от картерных газов происходит при помощи центробежного маслоотделителя, который придает отработавшим газам вращение. Под влиянием центробежной силы частицы масла задерживаются на стенках и затем стекают в картер. Окончательная очистка масла от выхлопных газов производится в выходном лабиринтном успокоителе.

Клапан PCV – особенности конструкции

Ключевая роль клапана PCV в системе закрытой вентиляции картера заключается в функции регулировки давления газов в картере путем их перепуска во впускной коллектор. В режиме ХХ и при торможении двигателем разрежение в коллекторе максимально (дроссель лишь чуть приоткрыт), однако количество картерных газов не так велико, поэтому для полноценной вентиляции достаточно канала с небольшим проходным сечением. В таком режиме под действием большого разрежения золотник клапана полностью втягивается, но при этом канал перепуска картерных газов в значительной степени перекрывается, пропуская лишь небольшое их количество.

При нажатии на педаль акселератора и при высоких нагрузках количество отработавших газов в картере существенно возрастает. Золотник клапана занимает такое положение, чтобы обеспечить максимальную пропускную способность канала. Существует еще и так называемый режим обратной вспышки, при котором горящие газы из цилиндра прорываются во впускной коллектор. В этом случае клапан PCV находится под действием давления, а не разрежения, поэтому полностью закрывается, исключая возможность поджога находящихся в картере паров топлива.

Признаки неисправности системы вентиляции картерных газов

Неудовлетворительная работа системы PCV может являться одной из причин течи масла. Забившиеся патрубки системы вентиляции создают избыточное давление в картере двигателя, в результате чего отработавшие газы вместе с маслом будут искать альтернативные пути выхода. На начальных стадиях масло начнет гнать через отверстие для щупа, также возможно образование масляных пятен в местах уплотнений и соединений (прокладки, хомуты). Совсем неприятный вариант – выдавливание сальников.

Если перестанет нормально функционировать маслоотделитель системы вентиляции картера, то масляные отложения появятся на дроссельной заслонке и даже на воздушном фильтре. Некорректная работа самого клапана PCV может привести к неправильному учету поступающего воздуха, и, как следствие, приготовлению переобогащенной смеси.


avtoaziya.ru

Вентиляция картера двигателя – вы этого могли не знать

Сегодня поговорим о важной автомобильной системе – вентиляции картера двигателя. Некоторые ее называют «легкими двигателя», но для меня это попа. В том смысле, что если она начнет барахлить, то мотор раздует, так же как раздувает человека, когда происходит вздутие живота. Извините за такое нелепое сравнение.

Рассмотрим устройство и назначение этой системы, из чего она состоит. Неисправности и способы диагностики. Первые признаки выхода из строй клапана вентиляции картерных газов и многое другое – полный разбор технологии.

Что такое картерные газы

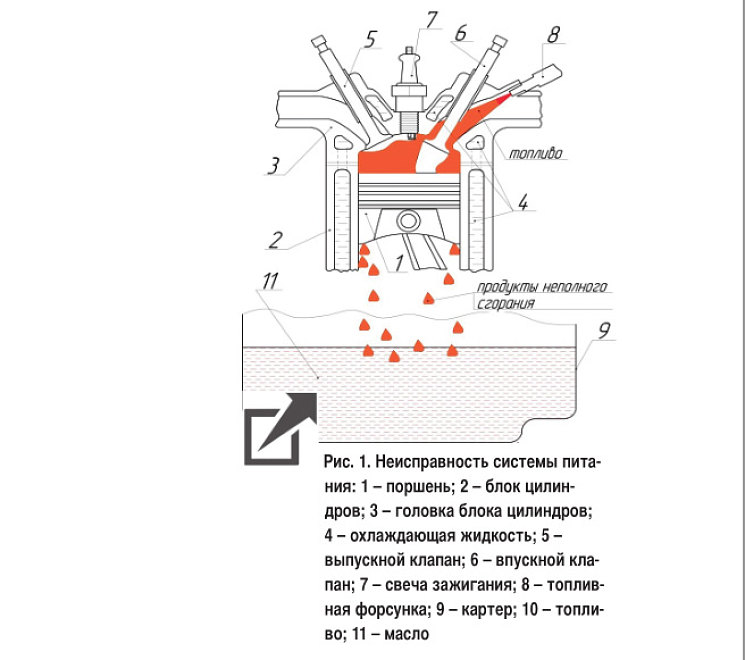

Они «прорываются» из камеры сгорания, во время вспышки воздушно-топливной смеси. Многие возразят: «А как же компрессионные кольца»? Да, они большую часть задерживают, но небольшое количество их проходит в картер.Чем больше износ цилиндро-поршневой группы, тем больше проходит через кольца.

Это не удивительно, зазоры меняются, геометрия цилиндров становится другая. Во время работы двигателя, большое количество этих газов увеличивает давление в картере мотора. Это неблагоприятно влияет на ресурс агрегата в целом и отдельных его компонентов – течь масла из-под прокладок и сальников и другие негативные последствия.

Что может произойти при выходе из строя системы

Повышение давления в двигателе. Течь через любые сальники и прокладки мотора, клапанной крышки. Везде, где будут слабые места, оттуда начнет выдавливать масло. При неисправностях в работе вентиляции картера можно наблюдать масляные запотевания в местах уплотнений силового агрегата, в худшем случае, откровенные течь масла.

Ухудшение физических и химических свойств масла. Это связано с тем, что, прорываясь, выхлопные газы смешиваются с маслом. В результате оно теряет свои характеристики. Значит, хуже смазываются трущиеся пары в моторе, увеличивается их износ.

Что такое система вентиляции картера

Чтобы уменьшить негативное влияние на ресурс мотора, была разработана система вентиляции. Она снижает давление, «высасывая» газы через систему патрубков, шланг и клапанов. Схематически она показана на рисунке.

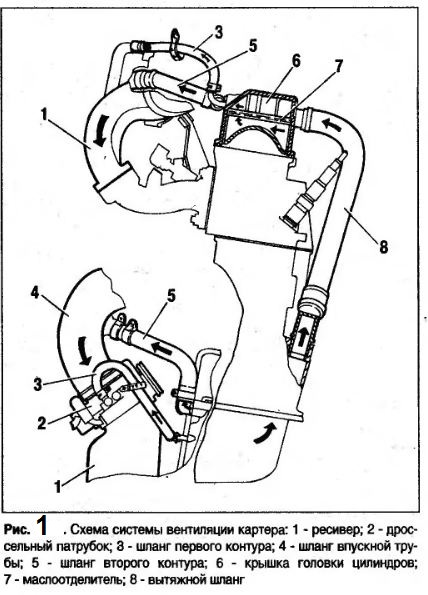

Из чего состоит
  1. Патрубки, шланги;
  2. Маслоотделитель;
  3. Регулирующий клапан.

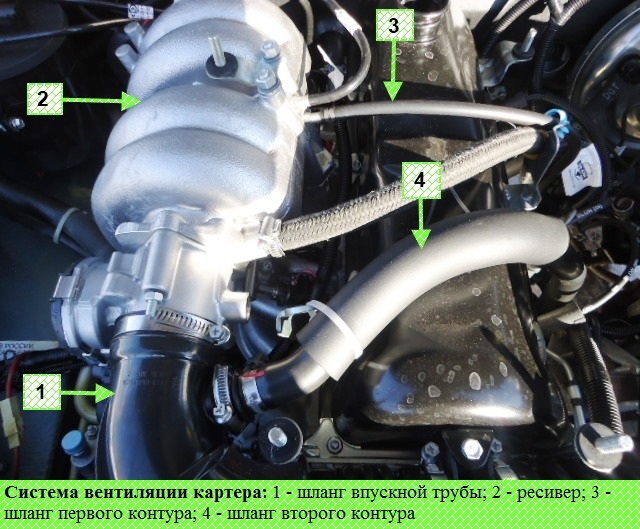

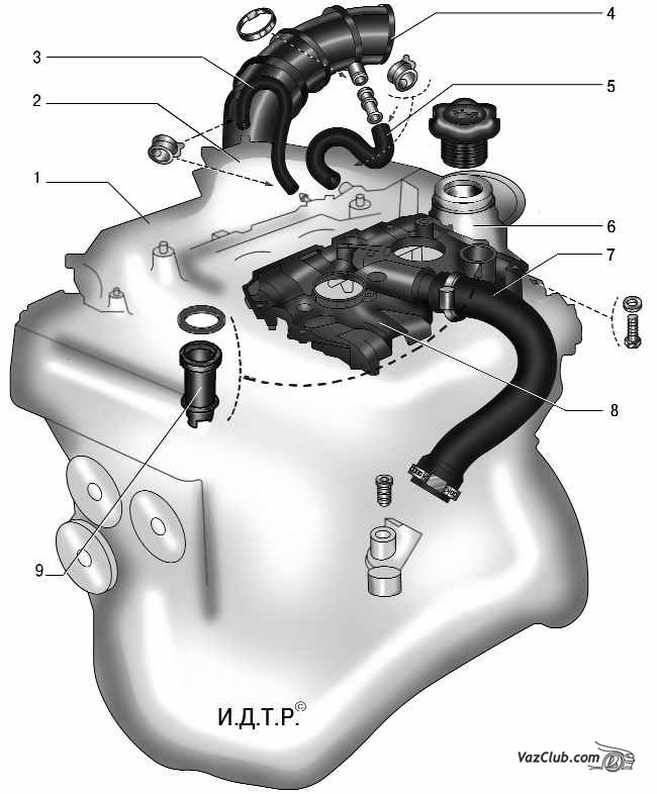

В классических моделях ВАЗ вентиляция картера двигателя упрощена, в ней нет клапана.

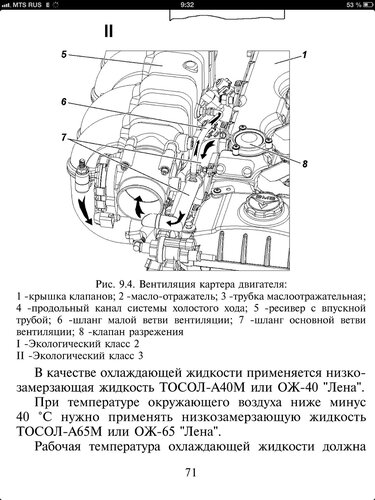

Схема работы
  1. Газы, через шланги попадают в маслоотделитель, где происходит отделения паров масла от газов;
  2. Далее они поступают в клапан вентиляции. Он соединен со впускным коллектором. Разряжение в нем «отсасывает» их обратно во впуск.

Таким образом, избавляемся от избыточного давления.

В отечественных машинах роль маслоотделителя играет сапун. Он напрямую связан с силовым агрегатом. Масло, проходя через него, оседает на его стенках. Он напрямую связан с впуском. Одна шланга подключена к корпусу воздушного фильтра, откачка происходит во время нагрузки двигателя. Вторая шланга подключена к карбюратору, ниже дросселя. Она нужна для вентиляции картера на холостых оборотах ДВС.

Маслоотделитель

Он бывает:

  1. Тангенциальный;
  2. Лабиринтовый.

В первом случае картерные газы под углом входят в корпус маслоотделителя. Они закручиваются, получают тангенциальное ускорение. За счет центробежной силы масляная эмульсия и пары остаются на стенках отделителя, стекают обратно в поддон ДВС. Газовый поток поступает дальше в клапан.

Второй тип имеет в своей конструкции лабиринт (логично предположить из названия). Картерные газы проходя по нему, ударяясь о его стенки стекает в отстойник.

Клапан вентиляции картера

Необходим для регулировки интенсивности «отсоса». Во впускном коллекторе двигателя на разных режимах работы может образовываться большое разряжение. Через систему вентиляции в картере может создаваться большой вакуум. Чем выше он будет, тем больше продуктов сгорания топливовоздушной смеси будет «пробиваться» через компрессионные кольца в объем мотора.

При создании избыточного давления клапан открывается, газы «засасываются» во впуск, давление снижается. При образовании вакуума, он закрывается, предотвращая создания большого разряжения. Таким образом, происходит регулировка высасывания остатков сгорания топлива, паров бензина и т.д. из ДВС.

Проверка

Работу вентиляции картера двигателя можно проверить двумя способами:

  1. Визуально. Если в местах уплотнений силового агрегата (сальников коленвала, прокладки клапанной крышки или поддона и т.д.) наблюдаются масляные подтеки, запотевания – верный признак нарушения работоспособности системы. Увеличивается давление при работе мотора, оно выдавливает слабые уплотнения.

  1. Через крышку маслозаливной горловины. Выкручиваем её, запускаем двигатель. Приложив ладонь к ней, наблюдается повышенное давление – система некорректно работает. В запущенных случаях можно видеть сизый дым, от высокого давления поднимается щуп измерения уровня масла в поддоне. Если ощущается вакуум или слышно шипение, клапан вентиляции «залег» в открытом положении, его нужно менять или ремонтировать.

Ремонт и обслуживание

В большинстве случаев причинами неправильной работы вентиляции картера мотора является её засорение, «зарастание» масляными отложениями. Забивается маслоотделитель, картерные газы не в состоянии проходить по системе.

Устраняется обычной чисткой. Маслоотделитель имеет простую конструкцию – пластиковая деталь цилиндрической формы с тремя патрубками. Снимаются с него шланги. Он чистится от масляных отложений и промывается бензином.

С лабиринтовыми маслоотделителями дело обстоит сложней. Они, в большинстве случаев, не разборные, встроенные в клапанную крышку. Это характерно для вентиляции картера дизельных двигателей. Поэтому чистка его невозможно, а замена его прокладок не целесообразна. Лучше раскошелиться и купить весь узел в сборе вместе с уплотнителями, это выйдет чуть дороже, но в результате будите иметь новую деталь.

То же самое происходит с клапаном. При большом пробеге и увеличенном износе цилиндро-поршневой группы картерные газы насыщены масляными парами. Они нарастают на поверхности клапана. Что приводит к его заклиниванию.

Достаточно его снять, разобрать. Он ремонтопригодный, почистить и установить его обратно. В худшем случае может порваться мембрана клапана. Это определяется визуальным осмотром при его разборке. Продаются ремкомплекты, меняем мембрану, собираем все до кучи и устанавливаем в систему – радуемся проделанной работе.

Вывод

Системы вентиляции картера очень важна для двигателя. Её неисправность может привести к печальным результатам. Начиная от простого масляного запотевания прокладок, до попадания масла во впускной коллектор. На дизельных моторах, турбонагнетатель может начать «гнать» масло во впускной тракт, интеркулер и дальше по схеме. Хотя турбина может быть исправной, но ее срок эксплуатации будет сокращаться.

Простое обслуживание и регулярный уход за ней избавит вас от головной боли и дорогостоящего, преждевременного ремонта компонентов силового агрегата. Тем более, ремонт и контроль над ней можно проводить самостоятельно. По первым признакам, о которых я рассказывал в этой статье, запросто определяется неисправность на ранних стадиях.

Если была полезна статья, делитесь ней с друзьями, оставляйте комментарии, если я что-то упустил. Всем удачи на дорогах!

avtoyoutubb. ru

Какую вентиляцию картера имеют большинство автомобильных двигателей

1.Вставьте пропушенные слова:

Кривошипно- шатунный механизм преобразует возвратно-поступательное движение ________________ во вращение _______________________________

2.Перечислите подвижные детали КШМ: __________________________________________________________________________________________________________________________________________________________________________________________________________________

Неподвижные детали КШМ: __________________________________________________________________________________________________________________________________________________________________________________________________________________

3. К каким деталям КШМ относятся эти детали и подпишите название каждой

Эти детали КШМ относятся к __________________________ ______________группе.

4. Сколько головок цилиндров устанавливается на автомобиле ЗИЛ-508?

5. Какую вентиляцию картера имеют большинство автомобильных двигателей?

6. Какие гильзы называют «мокрыми»? ____________________________________________________________________________________________________________________________________________________

7. Как называется эта деталь КШМ, напишите его назначение и устройство.

8. Для чего в днище поршня дизельного двигателя делают выемку? ____________________________________________________________________________________________________________________________________________________

9. Что изображено на рисунке, где они устанавливаются и как называются

10. Как называется эта деталь КШМ, напишите ее устройство и назначение

11. Сколько шатунов устанавливается на шатунной шейке V- образного двигателя? ____________________________________________________________________________________________________________________________________________

12. Напишите назначение и устройство коленчатого вала

____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

13. Для чего к шейкам коленчатого вала прикрепляются противовесы? ____________________________________________________________________________________________________________________________________________________

14. В виде чего изготавливаются коренные и шатунные подшипники и из какого материала они изготовлены? ______________________________________________________________________________________________________________________________________________________________________________________________________________________________

15. Вставьте пропущенные слова:

Маховик служит для равномерного вращения _______________________________

и преодоления двигателем___________________ нагрузок при трогании с места и во время работы. Маховик представляет собой ___________________________

16. Зачем на ободе маховика напрессован стальной зубчатый венец? ______________________________________________________________________________________________________________________________________________________________________________________________________________________________

Газораспределительный механизм

1. Напишите назначение газораспределительного механизма ______________________________________________________________________________________________________________________________________________________________________________________________________________________________

2. Что такое фаза газораспределения? ____________________________________________________________________________________________________________________________________________________

3. Перечислите устройство ГРМ

4. Напишите передаточные детали ГРМ двигателя ЗМЗ-53 ______________________________________________________________________________________________________________________________________________________________________________________________________________________________

5. Закончите предложение:

Распределительный вал предназначен для своевременного_________________________________________________________________________________________________________________________________________________________________________________________________________________

6. Какие детали изготовлены заодно с распредвалом? ____________________________________________________________________________________________________________________________________________________

7. Где устанавливается приводная шестерня распредвала и из какого материала она изготавливается?

8. Почему диаметр распределительной шестерни коленчатого вала меньше шестерни распредвала? ______________________________________________________________________________________________________________________________________________________________________________________________________________________________

Система охлаждения

1. Для чего служит система охлаждения? ______________________________________________________________________________________________________________________________________________________________________________________________________________________________

2. Система охлаждения бывает двух видов:

3. Какая должна быть температура охлаждающей жидкости для нормальной работы двигателя?

4. Какие узлы и агрегаты включает в себя жидкостная система охлаждения? ______________________________________________________________________________________________________________________________________________________________________________________________________________________________

5. По какому кругу циркулирует жидкость на этом рисунке?

6.Какой узел системы охлаждения служит для ускорения прогрева холодного двигателя и автоматического регулирования его теплового режима в заданных пределах?

7. Что изображено на рисунке? Напишите назначение и устройство этого узла.

8. Напишите назначение и устройство радиатора системы охлаждения ________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

9. Из какого материала изготовлены баки и сердцевина радиатора? ____________________________________________________________________________________________________________________________________________

10. Как называется этот узел системы охлаждения? Напишите его устройство и работу.

.

11. Для чего в крышке радиатора устанавливают паровоздушный клапан? ______________________________________________________________________________________________________________________________________________________________________________________________________________________________

12. Где устанавливаются датчики указателя температуры охлаждающей жидкости? ____________________________________________________________________________________________________________________________________________

13. Для чего на некоторых автомобилях устанавливают предпусковые подогреватели? ____________________________________________________________________________________________________________________________________________

14. Какие три положения имеет переключатель предпускового подогревателя? ______________________________________________________________________________________________________________________________________________________________________________________________________________________________

15. Опишите схему работы предпускового подогревателя

Смазочная система

1. Для чего необходима смазочная система двигателя? ______________________________________________________________________________________________________________________________________________________________________________________________________________________________

2. Какая система смазки будет называться «комбинированная»? ______________________________________________________________________________________________________________________________________________________________________________________________________________________________

3. Перечислите детали двигателя, которые будут смазываться

под давлением: ______________________________________________________________________________________________________________________________________________________________________________________________________________________________

4. Перечислите основные узлы системы смазки двигателя

1. ___________________________________________________________________________

2.___________________________________________________________________________

3.___________________________________________________________________________

4.___________________________________________________________________________

5.___________________________________________________________________________

5.Куда удаляются картерные газы при закрытой вентиляции картера? ____________________________________________________________________________________________________________________________________________________________________________________________________________________________________

6.Напишите схему работы системы смазки ________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

7. Как называется узел системы смазки, указанный на рисунке? Напишите его назначение и устройство.

8.Какой клапан смонтирован в расточке корпуса насоса и для чего он нужен? ____________________________________________________________________________________________________________________________________________________________________________________________________________________________________

9.Для чего нужен перепускной клапан в насосе и на какое давление он отрегулирован? ____________________________________________________________________________________________________________________________________________________________________________________________________________________________________

10.Как называется узел системы смазки, указанный на рисунке? Напишите его назначение и устройство.

________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

11. Из каких основных частей состоит фильтр со сменным фильтрующим элементом?____________________________________________________________________________________________________________________________________________________________________________________________________________________

12.Перечислите функции моторного масла:________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

  • Вентиляция картера двигателя автомобиля: как правильно организовать
  • Особенности системы вентиляции картера ДВС
  • Конструкция вентиляционной системы картера
  • Штуцер вентиляции картера

Известно, что в процессе своей работы, двигатель перерабатывает топливную смесь, излишки которой, смешиваясь с воздухом должны выходить в виде отработанных газов наружу. С помощью выхлопной трубы, так все и происходит, но что бы хоть как-то минимизировать вред для окружающей среды, применяют различные фильтры. Есть свои специфические фильтры и непосредственно в двигателе, применяющиеся в системе вентиляции картера.

Картер — главная корпусная деталь двигателя, имеющая самую большую полость, в которой находится коленчатый вал, а ее верхняя часть вмещает в себя блок цилиндров. Картер также можно назвать отдельной деталью (если речь идет об небольших двигателях), такой себе коробкой, объединивший в себе все детали мотора.

При работе двигателя, часть отработанных газов из камер сгорания могут просачиваться в картер и без того уже содержащий пары топлива, масла и воды. В итоге, слившись воедино, эта смесь носит название картерных газов, сильное скопление которых значительно понижает состав и положительные свойства моторного масла, разрушая при этом металлические части двигателя.

Кроме того, эти вредные вещества попадают в атмосферу, тем самым сильно загрязняя ее. Что бы этого не случилось, существует вентиляция картера. Об конструкции и особенностях этой системы, мы расскажем в этой статье.

Особенности системы вентиляции картера ДВС

В прилагающейся к автомобилю технической документации, касающееся его ремонта и обслуживания, не смотря на видимую существенную роль данной системы, ей уделяется мало внимания. А зря, ведь на современных двигателях выход из строя вентиляции картера грозит ему значительным понижением работоспособности.

Что бы система вентиляции исправно работала, необходимо учитывать такие важные моменты как наличие свежего воздуха и забор вредных газов. За способом подвода воздуха все картерные вентиляционные системы можно разделить на открытые и закрытые. Первый вариант базируется на заборе воздушных потоков непосредственно с внешней среды, а второй — использует части системы питания, такие как, например впускной такт.

Открытая вентиляционная система не работает при малых оборотах двигателя и на холостом ходу. Также, она не выполняет свое назначение на больших оборотах, а еще из-за нее возможно засасывание нефильтрированного атмосферного воздуха. Иногда, использование такой системы служит одной из причин слишком большого расхода масла и, соответственно, замасливания мотора.

Закрытая вентиляционная система картера используется в случае необходимости уменьшения степени загрязнения окружающей среды. С этой целью устанавливается специальный клапан, который выводит попавшие от принудительной вентиляции газы, во впускной коллектор мотора. Такая система имеет как плюсы, так и минусы. К первой группе следует отнести сравнительно меньший расход масла, стабильную работу двигателя зимой (входной воздух обогревается картерными газами), стойкость двигателя к детонации, так как топливно-воздушная консистенция разбавляется. Ко второй группе, включающей минусы использования относят: сильное загрязнение входных воздуховодов и карбюратора и возможность влияния на окисление масла.

Существует также классификация подобных систем в зависимости от способа отвода картерных газов. С этой точки зрения выделяют системы принудительного (подводят газы к впускному коллектору) и эжекционного (отводят газы в окружающую среду) действия.

До 1961 года все автомобилестроение применяло в выпускаемых транспортных средствах открытую систему с эжекционным принципом действия, в которых для вывода из картера газов использовали эжекционную трубку, проходящую вдоль всего двигателя к нижнему поддону картера. Когда машина двигалась, возле края трубки образовывалось незначительное разрежение, хорошо влияющее на вентиляцию картера.

Чуть позже результаты, проведенных компанией GENERAL MOTORS исследований доказали, что основное количество вредных веществ, образующиеся в следствии неполного сгорания углеводорода, выбрасывается в атмосферу именно через эжекционную трубку системы вентиляции. В следствии этого открытия, начиная с 1961 года, все автомобили, поступающие в продажу в штат Калифорния (Америка), были обязаны оборудоваться системой вентиляции принудительного действия, а с 1962 года, это требование начало действовать на всей территории США. С тех пор прошло не одно десятилетие, но двигатели именно с этой системой продолжают выпускаться и в наше время.

Конструкция вентиляционной системы картера

И так, мы уже выяснили, что в двигателях современных автомобилей применяется картерная система вентиляции принудительного действия, но разные производители, по разному подходят к вопросу ее конструкции. Наиболее сложной (но самой эффективной) является система в которой, воздух попадает в картер через отдельный воздушный фильтр.

В бензиновых двигателях, при условии, что нагрузки небольшие, одна часть разбавленных воздухом газов, попадает в воздушный фильтр, находящийся за фильтрующим эллементом, а вторая часть, через регулирующий жиклер поступает в задроссельное пространство.

Детально разбирать каждый вид вентиляционной системы картера, для отдельно взятых двигателей (бензиновых, дизельных, газовых и т.д.) очень долго, да и сейчас совершенно неуместно, поэтому сосредоточим свое внимание на основных, общих для всех компонентах: маслоотделителе, воздушных патрубках (для циркуляции газов) и вентиляционных клапанах.

Маслоотделитель создан для препятствования попаданию паров масла в полость камеры сгорания. Благодаря ему уменьшается количество образования сажи. Выделяют три способа разделения масла и газа: циклический, лабиринтный и комбинированный, который в настоящее время наиболее часто применяется. Лабиринтный маслоотделитель (успокоитель) нацелен на замедление движения картерных газов. В следствии этого, большие масляные капли стекая по стенкам попадают в картер двигателя.

Дальнейшее очищение масла от картерных газов выполняет центробежный маслоотделитель, проходя через который они начинают вращаться. В итоге, под воздействием центробежной силы, частички масла оседают на стенках, а затем также стекают в картер. Что бы предотвратить турбулентность газов, после прохождения ими центробежного маслоотделителя в ход пускают выходной лабиринтный успокоитель. Именно тут проходит окончательное разделение масла и газа.

Вентиляционный клапан картера нужен для регулировки давления картерных газов, попадающих в колектор. Если разряжение во впускном канале не очень существенное — клапан открыт, но если оно довольно ощутимое, то клапан самостоятельно закрывается.

Вся система вентиляционной работы картера базируется на разряжении, возникающем во впускном коллекторе двигателя. С помощью этого процесса переработанные газы выводятся из картера в маслоотделитель, где очищаются от масла и по специальным патрубкам переходят во впускной колектор. Там, смешавшись с воздухом, они ликвидируются в камерах сгорания. Если двигатель оснащен турбонадувом, то регуляция вентиляции картера может осуществляться с помощью дроссельной заслонки.

Штуцер вентиляции картера

Названием «Штуцер» обозначают патрубки с резьбовым соединением, помогающие объеденить части трубопровода, или соединить вентили, емкости и прочие детали жидкостных и газовых преобразующих систем. Что касается системы вентиляции картера, то тут штуцер просто незаменим, а система вентиляции карбюраторных двигателей «Солекс» без него вообще работать не будет.

Такая его незаменимость объясняется достаточно просто. Бывает, что в процессе качественного удаления газов возникают проблемы. Чаще всего, причина этого кроется в недостаточном разряжении картерных газов, находящихся в воздушном фильтре.

Для того, чтоб увеличить работоспособность системы вентиляции в нее внедряют еще одну, дополнительную ветвь (малая ветвь). Она имеет вид трубки, с помощью которой задроссельная зона соединяется со штуцером, отвечающий за отвод картерных газов от двигателя внутреннего сгорания. Диаметр этой ветви совсем маленький и составляет не больше пары миллиметров. Также, штуцер может помочь в диагностике некоторых причин сбоя в вентиляции картера. Для этого на него надевают трубку, а затем дуют в нее, если воздух не проходит — значит надо прочистить каналы системы, так как они, скорее всего, засорены.

Штуцер располагается в нижней части карбюратора, рядом с дроссельной заслонкой первичной камеры, под насосом ускорения. В случае необходимости, на эту деталь натягивают шланг, выполняющий вытяжную функцию.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Принудительная вентиляция — картер

Принудительная вентиляция картера имеется у большинства современных автомобильных двигателей. [1]

У двигателей с принудительной вентиляцией картера необходимо систематически очищать вентиляционные трубки. При очистке трубки промываются в керосине с продувкой сжатым воздухом, а при сильном загрязнении трубок — при помощи проволоки или прожиганием на огне. [2]

Двигатель автомобиля ЗИЛ-130 имеет принудительную вентиляцию картера . Картерные газы отсасываются во впускной трубопровод 2 ( рис. 49, а) по трубке 3 через клапан 4, расположенный между впускными трубопроводами правого и левого рядов цилиндров. Клапан регулирует проходное сечение для отсоса картерных газов в зависимости от разрежения во впускном трубопроводе, которое увеличивается при полном открытии дроссельной заслонки и уменьшается по мере ее прикры. [4]

На рис. 101 показана схема принудительной вентиляции картера восьмицилиндрового V-образного двигателя . Осуществляется она соединением картера с впускным трубопроводом. [6]

На рис. 102 показана схема принудительной вентиляции картера восьмицилиндрового V-образного двигателя . Осуществляется она соединением картера с впускным трубопроводом. Свежий воздух поступает в картер через воздушный фильтр / маслоналивной горловины. В систему вентиляции картера включен клапан 3, установленный на впускном трубопроводе. Перед клапаном расположен маслоуловитель 2, отделяющий частицы масла от газов, отсасываемых из картера. [8]

Поэтому большинство современных автомобильных двигателей имеет принудительную вентиляцию картера . [9]

Для улучшения условий работы смазки во всех двигателях применяют принудительную вентиляцию картера . [10]

На двигателе автомобиля ГАЗ-24 Волга ( рис. 63 6) применяется закрытая принудительная вентиляция картера . При работе двигателя на частичных нагрузках ( дроссельная заслонка открыта не полностью) за заслонкой создается высокое разрежение. К картерным газам, идущим по шлангу 14, добавляется чистый воздух, поступающий по шлангу 12 большого диаметра. Все эти газы и воздух смешиваются с горючей смесью, поступают через открытый впускной клапан в цилиндр двигателя и там сгорают. [11]

В современных двигателях от эффективности этих свойств масел зависит интенсивность закоксовыва-ния клапана принудительной вентиляции картера . [13]

В присутствии поверхностно-активных присадок уменьшается осадкообразование в двигателях, увеличивается срок службы систем с принудительной вентиляцией картера , общее количество отложений во всасывающей системе сводится к минимуму, причем эти отложения становятся мягче, растворяются в углеводородах, и порча двигателя при их откалывании менее вероятна. [14]

Испытание по этому методу проводят на шестицилиндровом рядном двигателе Ford модели 1963 г. Отличительная особенность испытания — выключена система принудительной вентиляции картера , двигатель оборудован системой конденсации прорывающихся в картер газов; поэтому кондевсат попадает в работающее масло, что интенсифицирует процесс ржавления деталей двигателя. [15]

l2rv.ru

Система вентиляции картера двигателя

Казалось бы, сама по себе работа ДВС служит источником, осуществляющим сильное загрязнение атмосферы, а мы пытаемся говорить тут про вентиляцию. Однако не все так просто, мотору, как и всем остальным, тоже нужен свежий воздух. Обеспечивает его и система вентиляции картера.

О назначении системы вентиляции

Все проблемы, как всегда, таятся в мелочах. В данном случае это касается имеющихся зазоров между поршнем и блоком цилиндров двигателя. Казалось бы, конструкцией предусмотрены специальные элементы, минимизирующие эти зазоры. И все же, несмотря на уплотняющие кольца, происходит попадание продуктов сгорания топлива, его несгоревших частиц, паров воды в объем картера двигателя. Следствием этого является ухудшение качества масла и потеря его смазывающих свойств. Проявляется подобный эффект в том, что обычное масло становится водно-масляной эмульсией, а также происходит его разжижение.


В цилиндрах двигателя, при его работе, создается повышенное давление, так что нет ничего удивительного, что газы вырываются оттуда с повышенным давлением. Следствием этого будет создание такого же повышенного давления в картере, что может привести к выдавливанию сальников и утечке масла.

Именно для предотвращения подобных явлений, описанных выше, предназначена система вентиляции картера. Она позволяет вывести из него прорвавшиеся отработанные газы, обеспечить нормальное давление, тем самым, повысить надёжность и долговечность двигателя.

Как происходит вентиляция картера

Как всегда в таких случаях, существует выбор.

Реализация данной системы может быть двух типов:

  • открытая;
  • закрытая.

В первом случае, когда система вентиляции картера двигателя открытая, прорвавшиеся выхлопные газы удаляются наружу, за пределы силового агрегата. Простота и дешевизна этого способа компенсируется загрязнением окружающей среды.

Кроме того, следует знать, что открытая вентиляция:

  1. не работает при малой скорости и на холостом ходу;
  2. не справляется со своими обязанностями при высоких оборотах;
  3. через нее возможно засасывание атмосферного нефильтрованного воздуха при остывании двигателя;
  4. может послужить одной из причин увеличенного расхода масла, а также причиной замасливания мотора.

Закрытую или принудительную вентиляцию картера осуществляют тогда, когда пытаются уменьшить степень загрязнения, оказываемую автомобилем. Для этого устанавливается специальный клапан, благодаря которому, при принудительной вентиляции картера, попавшие туда выхлопные газы, выводятся во впускной коллектор двигателя.


К недостаткам такой системы можно отнести:
  • усиленное загрязнение карбюратора и входных воздуховодов;
  • сильная тяга на высоких оборотах в системе отсоса отработанных газов, что может служить дополнительной причиной окисления масла.

К достоинствам следует отнести:

  1. уменьшенный расход масла;
  2. стабильную работу в зимний период за счет подогрева входного воздуха картерными газами;
  3. они же повышают детонационную стойкость двигателя за счет разбавления топливно-воздушной смеси.

Варианты создания принудительной очистки от картерных газов

Правда не все так просто, как кажется с первого взгляда. Существует два подхода, по которым может быть выполнена принудительная вентиляция картера. Из картера могут выводиться выхлопные газы, а возможно и обратное действие — приток воздуха снаружи.


Пример того, как построена система принудительной вентиляции картера, основанная на отводе выхлопных газов, приведен выше. При этом прорвавшиеся отработанные газы, оказываются под действием разрежения во впускном коллекторе и поступают через маслоотделитель (1), клапан (2) и по шлангам, очистившись от частиц масла, попадают опять в цилиндры двигателя.

Вариант, когда система вентиляции построена на притоке свежего воздуха, приведен на рисунке ниже. В этом случае наружный воздух попадает в картер мотора, смешивается с картерным газами, и через специальный клапан PCV поступает обратно в цилиндры мотора. Построенная таким образом система вентиляции, позволяет избежать попадания продуктов работы ДВС в атмосферу. Именно такой подход используется современными автопроизводителями, при проектировании и изготовлении автомобилей.


Для поддержания нормальной работы мотора на холостом ходу, клапан PCV запирает выход газов из картера, при глубоком разрежении в трубопроводе.

Непременным атрибутом современного ДВС является вентиляции картера, выполненная чаще всего как закрытая система. Она позволяет повысить надёжность работы мотора и уменьшить отрицательное воздействие выхлопа автомобиля на атмосферу.

znanieavto.ru

Вентиляция картера двигателя.


Вентиляция картера двигателя




Вентиляция картера предназначена для удаления картерных газов, образующихся в результате прорыва продуктов сгорания топлива через зазоры между гильзой и поршневыми кольцами и их взаимодействия с парами масла.

В газах содержатся загрязняющие масло серистые соединения и пары воды, которые образуют серную и сернистую кислоты, значительно ухудшающие качество масла. Пары воды вызывают вспенивание масла и образование эмульсии, что затрудняет поступление масла к трущимся поверхностям. Прорвавшиеся в картер газы повышают в нем давление, что может вызвать утечку масла через уплотнения картерного пространства.

Недопустимо также проникновение газов под капот двигателя, а затем в кузов и кабину автомобиля, так как содержащиеся в газах вредные вещества опасны для пассажиров и водителя. Отсос картерных газов уменьшает старение масла, а также, создавая разрежение в поддоне, предотвращает возможность утечки масла через уплотнения.

В автомобильных двигателях применяется вентиляция картера двух типов:

  • открытая – с отводом картерных газов в окружающую среду;
  • закрытая – с отсасыванием газов во впускную систему двигателя.

Открытая вентиляция (рис. 1) осуществляется под действием разрежения, возникающего в газоотводящей трубке вследствие относительного перемещения воздуха при движении автомобиля. Чтобы вместе с картерными газами не уносились частицы масла применяется специальный сапун лабиринтного типа, на стенках которого масляные капли оседают и стекают в поддон.

Недостатком открытой системы вентиляции картера является ее низкая эффективность, а также отравление окружающей среды вредными для здоровья человека и живой природы веществами.

В закрытых системах газы могут отводиться в воздухоочиститель до карбюратора или непосредственно во впускной трубопровод. Отвод газа через воздухоочиститель не создает требуемой интенсивности отсоса при минимальных частотах вращения коленчатого вала и полной нагрузке.
Кроме того, проход картерных газов через карбюратор вызывает осмоление его каналов, жиклеров и подвижных деталей. Поэтому более предпочтительной является система с отсосом газов непосредственно во впускной трубопровод двигателя, в котором всегда имеется разрежение.

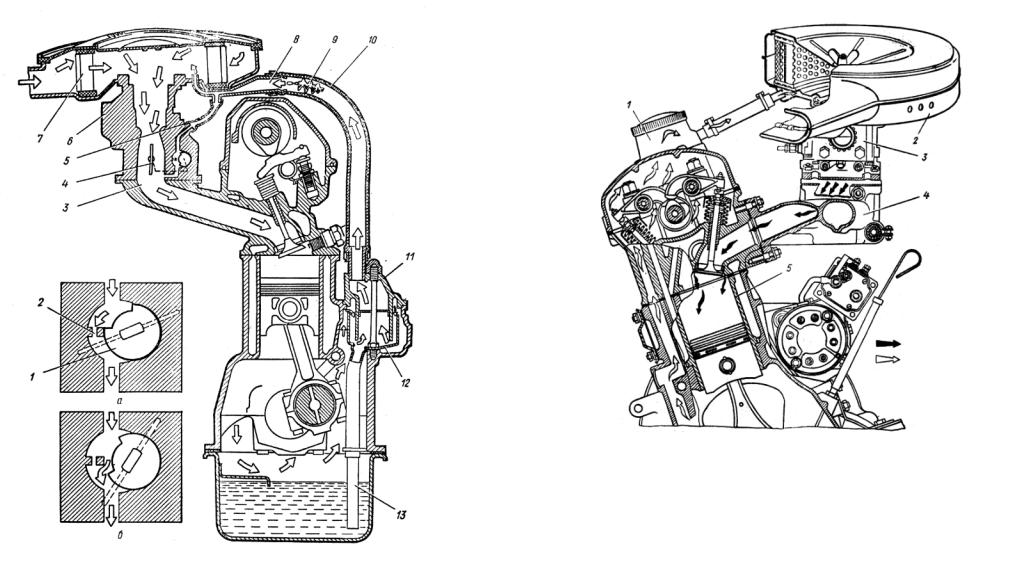

Система вентиляции, показанная на рис. 2, работает следующим образом: под действием разрежения во впускном трубопроводе 10 картерные газы поднимаются вверх и через угольник 9 и шланг 5 попадают в корпус маслоотделителя, закрытый крышкой 1.
Между крышкой и корпусом находится резиновая мембрана 2, поджимаемая пружиной 3 к корпусу. Оседающие на дне корпуса маслоотделителя частицы масла по трубке 6 сливаются в картер двигателя.

С помощью мембраны 2, которая находится с одной стороны, под давлением атмосферного воздуха, а с другой – под давлением картерных газов и пружины, в картере поддерживается избыточное давление.

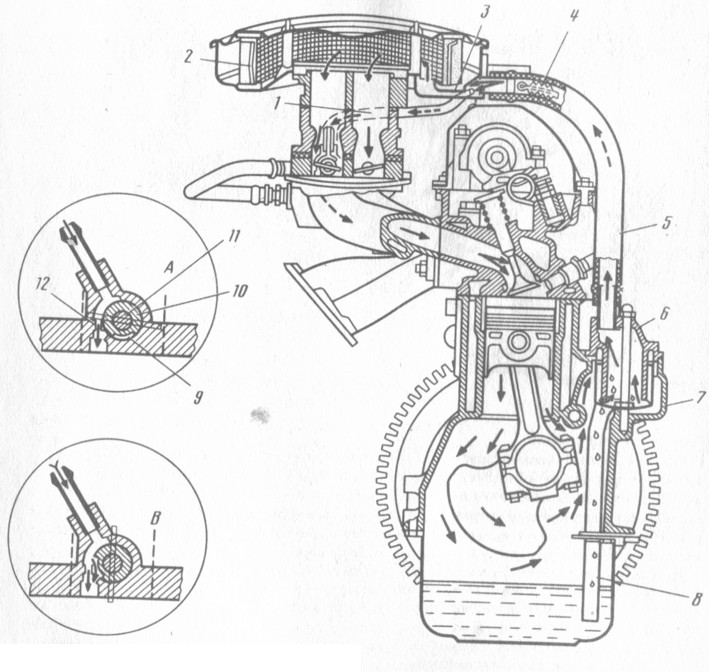

На рис. 3 показана схема вентиляции картера карбюраторного двигателя автомобилей марки «ВАЗ».
Здесь картерные газы отсасываются через маслоотделитель 7 и шланг 6 в вытяжной коллектор 4 воздушного фильтра 3. Из вытяжного коллектора на холостом ходу и при малых нагрузках двигателя (когда разрежение в воздушном фильтре невелико) картерные газы поступают через шланг 2 и золотник 1 под дроссельные заслонки карбюратора.

При остальных режимах работы двигателя картерные газы поступают в карбюратор через воздушный фильтр 3. В маслоотделителе 7 масло выделяется и по отводной трубке 8 стекает в масляный поддон.
Пламегаситель 5 предотвращает проникновение пламени в картер двигателя при возможных вспышках в карбюраторе.

***

Классификация и маркировка моторных масел


Главная страница
Дистанционное образование

Специальности

Учебные дисциплины

Олимпиады и тесты

k-a-t.ru

Strong2206 › Блог › Устройство и принцип действия системы вентиляции картерных газов на примере двигателя 1.8Т

Устройство и принцип действия системы вентиляции картерных газов на примере двигателя 1.8Т
Для начала, собственно, вопрос: А зачем она нужна?

Как бы нам не хотелось, но сделать пару трения; стенка цилиндра /поршневые кольца; абсолютно герметичной, невозможно. А это значит, что при работе двигателя, часть газов будет прорываться из камеры сгорания в картер, это так называемые Blow-By; газы. Естественно, в картере двигателя в этом случае начнет расти давление и масло, находящееся в картере закономерно будет искать выход, и таки найдет его в виде уплотнений, сальников и т.п. Внешний вид двигателя будет весьма и весьма неряшливым. Также не стоит забывать факт ускоренного старения масла находящегося в среде газов, да еще и под давлением.
Дабы прекратить все это безобразие газы надо куда-то девать, т.е. обеспечить в картере вентиляцию.
Замечательно, но зачем городить целую систему? Ведь можно обойтись простым шлангом в атмосферу, как на некоторых (жигах)
Можно, конечно, но совсем не этично по отношению к атмосфере, которой, мы собственно пользуемся.

Что же, приступим к рассмотрению системы вентиляции картерных газов на примере двигателя 1.8Т
Состав системы:
1) Маслоотделитель
2) Клапан принудительной вентиляции картера
3) Редукционный клапан вентиляции картерных газов
4) Трубопроводы и шланги

Система начинается от картера (логично, не правда ли?) в верхней точке которого закреплен маслоотделитель. Маслоотделитель представляет собой полую коробку, одна стенка которой сделана в виде решетки с пластинами, отогнутыми на угол примерно 20-40 градусов, и обращенными в сторону картера, в котором также имеется маслоотражатель (в самом деле, нам же надо газы из картера откачивать, а не масло). В верхней части коробки расположен штуцер, к которому присоединён трубопровод системы вентиляции картера.
Следом у нас имеется чуть ли не главный элемент системы, а именно клапан принудительной вентиляции картера (он же bleeder valve, pcv valve). Рассмотрим устройство и принцип работы клапана:

Собственно клапан представляет собой 2 цилиндрика и поршенек с пружинкой внутри. Однако не все так просто, известно, что разрежение в картере должно быть строго определенной величины, поэтому клапан имеет 3 положения:
1) Поршенек в положении. А — У источника разрежения очень низкое давление, пример: источником разрежения является задроссельное пространство, где на минимальных углах открытия дроссельной заслонки давление = -500 -700 mBar. Для системы вентиляции картера такое давление неприемлемо. Поэтому поршенек под воздействием разрежения, преодолевая сопротивление пружины, запирает клапан. Вот почему на режиме холостого хода прыгает крышка маслозаливной горловины.
2) Поршенек в положении Б — У источника разрежения очень высокое давление, пример: источником разрежения является задроссельное пространство, где на максимальных углах открытия дроссельной заслонки давление равное атмосферному, а так как у нас есть турбокомпрессор то давление может быть +500 +700 mBar. Для системы вентиляции картера такое давление неприемлемо. Поэтому поршенек под воздействием давления, распрямляя пружину, запирает клапан.
3) Поршенек в положении между А и Б — Источник разрежения имеет приемлемое давление (жесткости пружинки), поршенек смещается в промежуточное положение, и газы из системы вентиляции картерных газов проходя через наш клапан поступают к источнику разрежения. Вот почему крышка маслозаливной горловины присасывается при увеличении частоты вращения на режиме холостого хода до 2000 — 3000 об/мин.

Каким же образом происходит вентиляция при давлении в коллекторе равным и/или превышающим атмосферное?

В этом случае первостепенное значение играет статический перепад давлений перед дроссельной заслонкой (или турбокомпрессором) и после дроссельной заслонкой, именно из этих участков можно отбирать разрежение (источник(и) разрежения). Но в случае с турбокомпрессором разрежение на его входе может быть слишком велико, и его надо как-то регулировать. Эту задачу решает редукционный клапан.

Собственно сам клапан имеет также незамысловатую конструкцию. В пластиковом корпусе с двумя штуцерами, размещены: Диафрагма из маслостойкой резины, металлический колодец с двумя отверстиями и пружинка.

Работает клапан тоже очень просто:
1) При приемлемом давлении, у источника разрежения, пружинка распрямлена, вследствие чего диафрагма приподнята, канал “А” открыт для прохождения картерных газов.
2) При слишком низком давлении, у источника разрежения, диафрагма начинает смещаться вниз, преодолевая сопротивление пружины и тем самым запирая канал “А”. Картерные газы начинают проходить через канал “Б” имеющий калиброванное отверстие.
3) Канал “В” предназначен для обеспечения плавного хода диафрагмы.

Так как редукционный клапан работает, как правило, при больших нагрузках двигателя, при которых количество картерных газов будет увеличиваться пропорционально, то помимо картера вентиляция также осуществляется и в головке блока цилиндров, там также установлен пластиковый маслоотражатель.

Супер! А что по отказоустойчивости системы?
При всей простоте системы, она бывает и преподносит сюрпризы, попробую систематизировать отказы:
1) Смещение поршенька с посадочного места в клапане принудительной вентиляции картера.
Симптомы: Нестабильный холостой ход, хаотичные пропуски воспламенения, зажигание лампы “Проверь двигатель”. При работе двигателя на холостом ходу, открытая крышка маслозаливной горловины “присосана” разрежением

2) Ввиду неудачного расположения редукционного клапана (исправлено с 02.2002), при температурах окружающего воздуха ниже -20С, происходит замерзание влаги в клапане и последующее заклинивание диафрагмы
Симптомы: Расход масла достигает заоблачных высот и прямо пропорционален нагрузке двигателя.

3) Старение и разрыв шлангов системы вентиляции картера
Симптомы: “Потение” масляной пылью в радиусе разрыва шлага, потеря мощности, шипение при нагрузке.

Информация взята с пассатворлд.ру

Полный размер

Полный размер

Полный размер

www.drive2.ru

Вентиляции картера двигателя – устройство и принцип работы клапана

В двигателе любого автомобиля нет практически ни одной лишней системы. Работа всех деталей и узлов полностью взаимосвязана и выход из строя одного элемента, может привести к гибели другого. Этому суждению соответствует и система вентиляции картера двигателя. Рассмотрим, для чего она нужна, ее устройство и принцип работы. В конце, мы дадим вам небольшую справку по неисправностям системы.

Зачем нужна вентиляция картера двигателя?

Масло и топлива в двигателе отделяются двумя взаимодействующими деталями – цилиндр-поршень. Дело в том, что конструкция этих узлов не позволяет полностью герметизировать камеру сгорания и систему смазки двигателя. Часть газов через компрессионные и маслосъемные кольца все-таки прорываются в картер двигателя и нарушают состав масла. Такие газы называются картерными.

Проблема заключается в следующем. Дело в том, что газы в картере с маслом увеличивают давление внутри системы смазки. Повышенному давлению подвергается и масло, которое начинает давить на самые слабые участки двигателя – сальники и уплотнители. В конечном итоге происходит утечка масла, которая сопровождается масляным голоданием.

Кроме того, повышенное давление масла увеличивает скорость его старения, а значит, увеличивает износ смазывающего компонента, который придется менять раньше положенного срока.

Для борьбы с повышением давления в системе смазки предусмотрена специальная система, которая называется системой вентиляции картера двигателя. Многие задают вопросы, для чего необходимо создание целой системы вентиляции, когда можно попросту провести шланг из картера в подкапотное пространство, как делалось это на «Жигулях». Дело в том, что картерные газы являются недогоревшим остатком топлива, а потому содержат множество вредных веществ, которые оказывают неблагоприятное воздействие на окружающую среду.

Видео – Вентиляция картерных газов

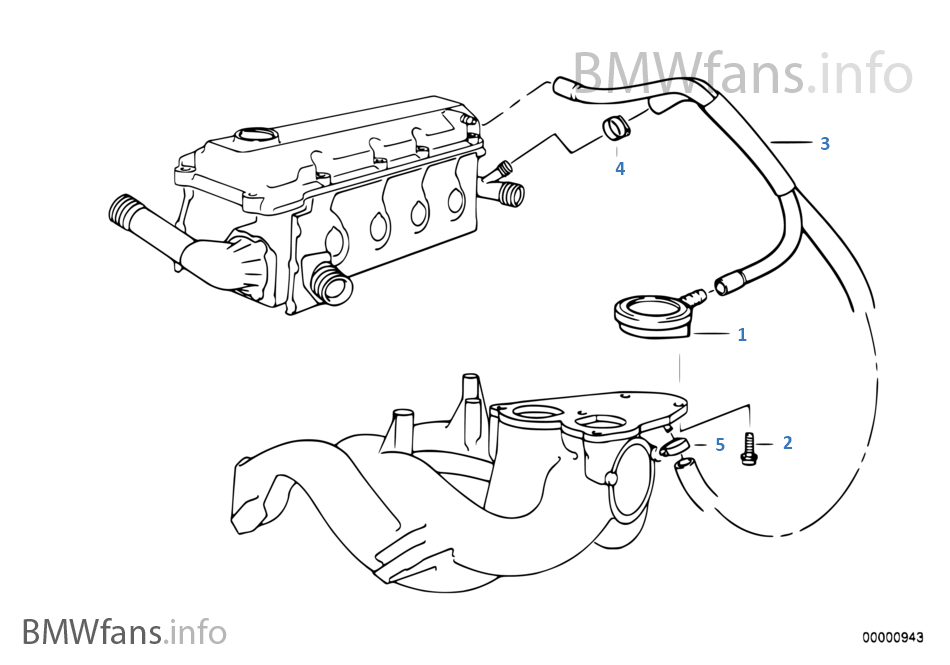

Устройство и принцип работы системы вентиляции картера

Данная система состоит из множества узлов, основными из которых являются: специальный клапан с редукционным приводом, система различных шлангов и трубок, клапан для создания принудительной вентиляции и устройство, предназначенное для маслоотделения.

Самым основным элементом можно назвать устройство для маслоотделения. Оно располагается в самой верхней части картера и представляет собой полый короб, в котором одна стенка выполнена в виде решетки, которая согнута на 30 градусов. В нижней части картера устанавливается маслоотражатель. Последний нужен для того, чтобы отсеивать масло от газов, которое тоже будет стремиться попасть в систему вентиляции. Вверху маслоотделителя устанавливается штуцер, идущий в трубопровод системы вентиляции.

Далее идет самый основной компонент системы – это клапан принудительной вентиляции. Сам клапан имеет в своем составе два цилиндра и пружину с поршнем внутри. Так как принудительная вентиляция может происходить только при создании определенного разрежения внутри системы, то и положение поршня должно быть разным. Поэтому в клапане предусмотрено три положения, которые определяют основные режимы работы клапана.

  • Положение А. Источник, создающий разряжение имеет очень низкое давление. Соответственно, такое давление недопустимо для работы клапана и он под действием появившейся силы, преодолевая действие пружины, закрывается.
  • Положение Б. В этом случае разряжение довольно высокое, соответственно и давление газов тоже становится большим. Такой режим работы становится не нормальным, а соответственно и клапан под действием пружины также запирается. Такое бывает при повышении оборотов двигателя или применении турбокомпрессоров для ускоренной закачки больших объемов воздуха в цилиндры.
  • Положение А и Б. Для создания такого режима, источник разряжение должен создать оптимальное давление для жесткости пружины клапана. В этом случае, она смещает поршень в промежуточное положение и, таким образом, открывает клапан.

Основой для работы клапана вентиляции картера является обыкновенная разность между давлением за дроссельной заслонкой и после нее. Соответственно, перепад давлений может замеряться и возле турбокомпрессора. Однако, если с обычным мотором все понятно, то с турбированным возникают определенные трудности. Дело в том, что разность давлений в этом слишком высока, что потребует дополнительной регулировки. Для этой цели конструкторы разработали специальный редукционный клапан.

Редукционный клапан в своем составе имеет: диафрагму из специальной маслостойкой резины, колодец из металла, в котором имеются два отверстия, и пружину. Если давление, которое создается у источника разряжения, находится на нормальном уровне, то пружина распрямляется и поднимает диафрагму, открывая, при этом, клапан основного отверстия, давая проход для картерных газов.

В том случае, если же давление будет слишком низким, то диафрагма будет смещаться вниз и заставит пружину сжаться. Клапан основного клапана закроется, но при этом, откроется клапан второго отверстия с меньшим сечением. Картерные газы будут проходить именно через него.

Для обеспечения наиболее плавного хода диафрагмы применяется третий клапан, который установлен сверху корпуса клапана. Таким образом, достигается регулировка давления, воспринимаемого пружинами системы вентиляции.

Редукционный клапан помогает производить вентиляцию не только картера, но и блока цилиндров в целом. Это связано с его возможностью использоваться при повышенных нагрузках двигателя, когда давление увеличивается прямопропорционально.

Неисправности системы вентиляции

Несмотря на простоту системы, она может подвергнуться и банальным неисправностям, которые рано или поздно дадут о себе знать.

Прежде всего – это изменение положение поршня, относительно его посадочного места. Может проявиться в виде неустойчивого холостого хода и периодическими пропусками зажигания.

Другая проблема – это замерзание редукционного клапана в холодную погоду. Данная проблема касается не всех двигателей, но тоже имеет место быть. Может проявиться в виде повышенного расхода смазочного компонента. При увеличении нагрузки на мотор эта величина увеличивается.

Вот и все, что нужно знать о системе вентиляции картера двигателя.

vipwash.ru

Вентиляция картера в двигателе

В процессе работы двигателя в его картер прорываются газы, состоящие из горючей смеси и продуктов полного и частичного сгорания смеси. Количество картерных газов увеличивается по мере износа поршней, поршневых колец и цилиндров. В газах содержатся загрязняющие масло-сернистые соединения и пары воды, что ухудшает качество масла, оказывает коррозирующее действие на подшипники. Весьма нежелательно проникновение картерных газов в кузов или кабину автомобиля, так как эти газы токсичны. Вентиляция картера двигателя  позволяет уменьшить вредное влияние картерных газов.

Вентиляция картера в двигателе может быть выполнена с отводом газов наружу — открытая система или в систему питания двигателя — закрытая система, для дожигания их в цилиндрах.

При открытой системе вентиляции картера двигателя устанавливается эжекционная трубка, конец которой имеет косой срез (направлен противоположно движению автомобиля).
При закрытой системе вентиляции пространство картера соединяется с впускным трубопроводом. Газы отводятся через маслоуловитель и перепускной клапан во впускной трубопровод. Свежий воздух поступает в картер через фильтр маслозаливной горловины.

Во время работы двигателя на режиме холостого хода разрежение во впускном трубопроводе сильно возрастает, что приводит к нарушению состава горючей смеси и неустойчивой работе двигателя. Для предотвращения этого устанавливается перепускной клапан.

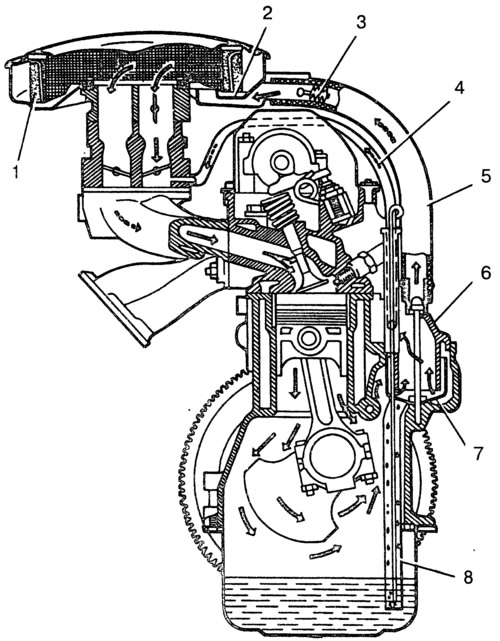

Системы вентиляции картеров двигателей автомобилей: 1 — воздушный фильтр вентиляиии картера; 2 — воздухополводящий канал; 3 — клапан вентиляции; 4 — стакан пружины; 5 — пружина; 6 — шарик клапана; 7 — штуцер; 8 и 13 — маслоуловители; 9 — трубка вентиляции картера; 10 — впускной клапан; 11— воздушный фильтр; 12 — шланг большого диаметра; 14 шланг малого диаметра; 15 — сетчатый фильтрующий элемент; 16 — впускной трубопровод; 17 — карбюратор; 18 — щелевое отверстие.

www.autoezda.com

Система вентиляции картера турбо SR20 /Ликбез/ — Nissan Primera, 2.0 л., 1998 года на DRIVE2

Привет, друзья. Нашлось у меня время и желание еще пописать.

Эта статья является “сестрой” моей предыдущей Система вентиляции картера атмо SR20 /Ликбез/ и чтобы не перепечатывать второй раз, я настоятельно рекомендую сначала прочитать статью про атмо моторы, чтобы понимать основные принципы работы системы.

Основная разница между турбо- и атмо-двигателями в том, что во впуске турбо-мотора давление может превышать атмосферное. То есть в местах впускного тракта, где в атмо было низкое давление (ниже атмосферного), в турбо моторах уже будет более высокое давление. Это значит, что нужно вентилировать картерные газы используя другие источники низкого давления и одновременно не допустить попадание высокого давления в картер со впуска.

Еще одной важной особенностью есть то, что во многих турбо-системах система вентиляции картера включает в свой состав интеркуллер. Если газы проходят через интеркуллер, то он играет роль огромного масляного сепаратора. Масло покрывает внутренние стенки интеркуллера, уменьшая эффективность теплоотдачи. Масло также может в некоторых случаях задерживаться, стекаться в лужицы и в неподходящий момент попадать в двигатель.
Поэтому в случае с турбо некоторые варианты решения, которые в статье Система вентиляции картера атмо SR20 /Ликбез/ считались неподходящими и плохими, могут стать пригодными к использованию на турбо.

Также стоит помнить, что давление в камерах сгорания турбо-моторов гораздо выше, чем в атмо, что результирует высокой производительностью, но одновременно и большим количеством паразитных газов в системе.

Еще стоит помнить о повышенной чувствительности турбированных двигателей к детонации.

Так что на турбо система вентиляции картерных газов является более важной, чем на атмосферниках.

Начнем со схемы заводской системы вентиляции картера характерной для моторов SR20DET.

Отметим ключевые отличия схемы SR20DET от SR20DE. В этой схеме при открытой дроссельной заслонке газы больше не идут на впуск возле ДЗ. Теперь они выходят перед турбиной, но после МАФа. В этом изменении есть смысл. Если сделать, как в атмо системе, то в момент, когда двигатель “в бусте”, воздух просто под давлением закачивался бы в картер. Разработчикам пришлось искать место для вентиляции картера и обеспечения низких выбросов в атмосферу. Вентилировать систему во впуск перед турбиной — по сути то же самое, что и в атмо схемах. Особого вакуума там все-таки нет, но это лучше, чем ничего. И “зеленые” спокойны за планету =)
Также важен факт, что газы выводятся уже после MAFа. Это сделано для того, чтобы масло не оседало на датчике и не засирало его. Кто хочет переносить МАФ — переносите туда, где он не будет контактировать с маслом.
Если двигатель использует MAP, то можно этот совет игнорировать.

Способы модернизации:

Удаление отдельного маслоуловителя и заглушение отверстий:

Влияние на характеристики:
— Лучший внешний вид подкапотного пространства — Да
— Упрощение системы вентиляции картера — Да
— Сохранение заводского предохранения от попадания высокого давления в картер — Да
— Прекращение использования интеркуллера в роли масляного сепаратора — Нет
— Удаление большего количества масла из вохдуха — Нет
— Улучшенная очистка картера — Нет
— Улучшенная или сохраненная пропускная способность — Нет
— Сохранение сальников и избежание паразитных газов — Нет
— Избежание масляного дыма в выхлопе — Нет
— Избежание “выплевывания” масляного щупа — Нет
— Избежание масляных подтеков из-за высокого давления — Нет
— Сохранение впускного тракта и ДЗ в чистом состоянии — Нет
— Сохранение впускного коллектора в чистом состоянии — Нет
— Сохранение или уменьшение вредных выбросов — Возможно
— Предотвращение от попадания не учтенного воздуха во впуск — Да

Вывод: ПЛОХАЯ ИДЕЯ

Вентиляция при открытом дросселе в атмосферу через фильтр:

Влияние на характеристики:
— Лучший внешний вид подкапотного пространства — Возможно
— Упрощение системы вентиляции картера — Возможно
— Сохранение заводского предохранения от попадания высокого давления в картер — Да
— Прекращение использования интеркуллера в роли масляного сепаратора — Да
— Удаление большего количества масла из вохдуха — Без изменений
— Улучшенная очистка картера — Нет
— Улучшенная или сохраненная пропускная способность — Да
— Сохранение сальников и избежание паразитных газов — Нет
— Избежание масляного дыма в выхлопе — Нет
— Избежание “выплевывания” масляного щупа — Нет
— Избежание масляных подтеков из-за высокого давления — Нет
— Сохранение впускного тракта и ДЗ в чистом состоянии — Да
— Сохранение впускного коллектора в чистом состоянии — Да
— Сохранение или уменьшение вредных выбросов — Нет
— Предотвращение от попадания не учтенного воздуха во впуск — Нет

Вывод: НЕПЛОХАЯ ИДЕЯ

Пока что это всё. Веду поиски других способов решения проблемы. Запись будет обновляться при наличии новой информации.

www.drive2.ru

Какую вентиляцию картера имеют большинство автомобильных двигателей

Главная » Разное » Какую вентиляцию картера имеют большинство автомобильных двигателей

Большая Энциклопедия Нефти и Газа

Cтраница 1

Принудительная вентиляция картера имеется у большинства современных автомобильных двигателей.  [1]

У двигателей с принудительной вентиляцией картера необходимо систематически очищать вентиляционные трубки. При очистке трубки промываются в керосине с продувкой сжатым воздухом, а при сильном загрязнении трубок – при помощи проволоки или прожиганием на огне.  [2]

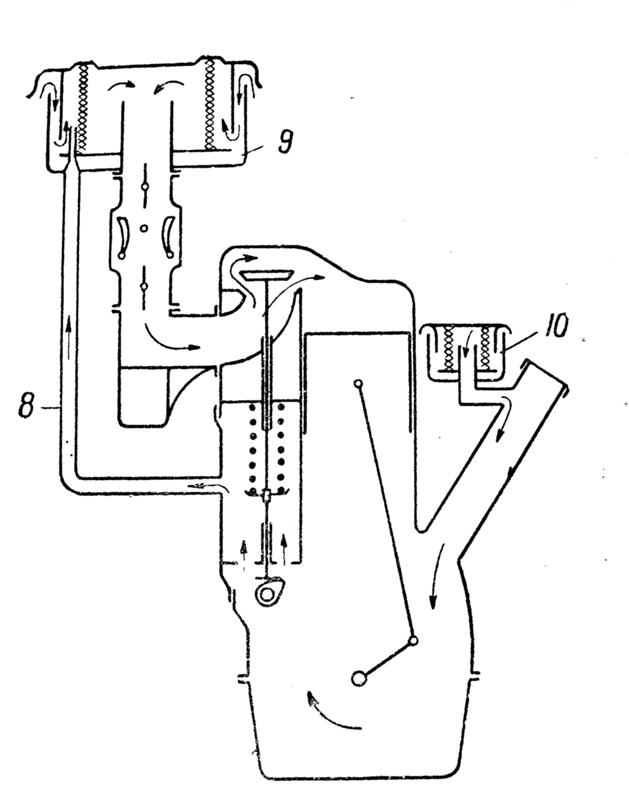

Схемы вентиляции двигателя.  [3]

Двигатель автомобиля ЗИЛ-130 имеет принудительную вентиляцию картера. Картерные газы отсасываются во впускной трубопровод 2 ( рис. 49, а) по трубке 3 через клапан 4, расположенный между впускными трубопроводами правого и левого рядов цилиндров. Клапан регулирует проходное сечение для отсоса картерных газов в зависимости от разрежения во впускном трубопроводе, которое увеличивается при полном открытии дроссельной заслонки и уменьшается по мере ее прикры.  [4]

Полнопоточный масляный фильтр двигателя автомобиля ГАЗ-24 Волга.  [5]

На рис. 101 показана схема принудительной вентиляции картера восьмицилиндрового V-образного двигателя. Осуществляется она соединением картера с впускным трубопроводом.  [6]

Схема вентиляции картера двигателя ЗИЛ-130.  [7]

На рис. 102 показана схема принудительной вентиляции картера восьмицилиндрового V-образного двигателя. Осуществляется она соединением картера с впускным трубопроводом. Свежий воздух поступает в картер через воздушный фильтр / маслоналивной горловины. В систему вентиляции картера включен клапан 3, установленный на впускном трубопроводе. Перед клапаном расположен маслоуловитель 2, отделяющий частицы масла от газов, отсасываемых из картера.  [8]

Поэтому большинство современных автомобильных двигателей имеет принудительную вентиляцию картера.  [9]

Для улучшения условий работы смазки во всех двигателях применяют принудительную вентиляцию картера.  [10]

На двигателе автомобиля ГАЗ-24 Волга ( рис. 63 6) применяется закрытая принудительная вентиляция картера. При работе двигателя на частичных нагрузках ( дроссельная заслонка открыта не полностью) за заслонкой создается высокое разрежение. К картерным газам, идущим по шлангу 14, добавляется чистый воздух, поступающий по шлангу 12 большого диаметра. Все эти газы и воздух смешиваются с горючей смесью, поступают через открытый впускной клапан в цилиндр двигателя и там сгорают.  [11]

В современных двигателях от эффективности этих свойств масел зависит интенсивность закоксовыва-ния клапана принудительной вентиляции картера.  [13]

В присутствии поверхностно-активных присадок уменьшается осадкообразование в двигателях, увеличивается срок службы систем с принудительной вентиляцией картера, общее количество отложений во всасывающей системе сводится к минимуму, причем эти отложения становятся мягче, растворяются в углеводородах, и порча двигателя при их откалывании менее вероятна.  [14]

Испытание по этому методу проводят на шестицилиндровом рядном двигателе Ford модели 1963 г. Отличительная особенность испытания – выключена система принудительной вентиляции картера, двигатель оборудован системой конденсации прорывающихся в картер газов; поэтому кондевсат попадает в работающее масло, что интенсифицирует процесс ржавления деталей двигателя.  [15]

Страницы:      1    2

www.ngpedia.ru

Система вентиляции картера. Теория. Много букв. — бортжурнал Toyota Funcargo £ 1999 года на DRIVE2

Всем привет! Две следующие записи, как и обещал, будут посвящены маслоуловителям.Для начала, для тех, кто читает, немного теории. Скажу сразу, всё ниже написанное является в большей части моим собственным мнением, основанном на собственном опыте и знаниях,

piter-at.ru

Какую вентиляцию картера имеют большинство автомобильных двигателей

Главная » Разное » Какую вентиляцию картера имеют большинство автомобильных двигателей

Большая Энциклопедия Нефти и Газа

Cтраница 1

Принудительная вентиляция картера имеется у большинства современных автомобильных двигателей.  [1]

У двигателей с принудительной вентиляцией картера необходимо систематически очищать вентиляционные трубки. При очистке трубки промываются в керосине с продувкой сжатым воздухом, а при сильном загрязнении трубок – при помощи проволоки или прожиганием на огне.  [2]

Схемы вентиляции двигателя.  [3]

Двигатель автомобиля ЗИЛ-130 имеет принудительную вентиляцию картера. Картерные газы отсасываются во впускной трубопровод 2 ( рис. 49, а) по трубке 3 через клапан 4, расположенный между впускными трубопроводами правого и левого рядов цилиндров. Клапан регулирует проходное сечение для отсоса картерных газов в зависимости от разрежения во впускном трубопроводе, которое увеличивается при полном открытии дроссельной заслонки и уменьшается по мере ее прикры.  [4]

Полнопоточный масляный фильтр двигателя автомобиля ГАЗ-24 Волга.  [5]

На рис. 101 показана схема принудительной вентиляции картера восьмицилиндрового V-образного двигателя. Осуществляется она соединением картера с впускным трубопроводом.  [6]

Схема вентиляции картера двигателя ЗИЛ-130.  [7]

На рис. 102 показана схема принудительной вентиляции картера восьмицилиндрового V-образного двигателя. Осуществляется она соединением картера с впускным трубопроводом. Свежий воздух поступает в картер через воздушный фильтр / маслоналивной горловины. В систему вентиляции картера включен клапан 3, установленный на впускном трубопроводе. Перед клапаном расположен маслоуловитель 2, отделяющий частицы масла от газов, отсасываемых из картера.  [8]

Поэтому большинство современных автомобильных двигателей имеет принудительную вентиляцию картера.  [9]

Для улучшения условий работы смазки во всех двигателях применяют принудительную вентиляцию картера.  [10]

На двигателе автомобиля ГАЗ-24 Волга ( рис. 63 6) применяется закрытая принудительная вентиляция картера. При работе двигателя на частичных нагрузках ( дроссельная заслонка открыта не полностью) за заслонкой создается высокое разрежение. К картерным газам, идущим по шлангу 14, добавляется чистый воздух, поступающий по шлангу 12 большого диаметра. Все эти газы и воздух смешиваются с горючей смесью, поступают через открытый впускной клапан в цилиндр двигателя и там сгорают.  [11]

В современных двигателях от эффективности этих свойств масел зависит интенсивность закоксовыва-ния клапана принудительной вентиляции картера.  [13]

В присутствии поверхностно-активных присадок уменьшается осадкообразование в двигателях, увеличивается срок службы систем с принудительной вентиляцией картера, общее количество отложений во всасывающей системе сводится к минимуму, причем эти отложения становятся мягче, растворяются в углеводородах, и порча двигателя при их откалывании менее вероятна.  [14]

Испытание по этому методу проводят на шестицилиндровом рядном двигателе Ford модели 1963 г. Отличительная особенность испытания – выключена система принудительной вентиляции картера, двигатель оборудован системой конденсации прорывающихся в картер газов; поэтому кондевсат попадает в работающее масло, что интенсифицирует процесс ржавления деталей двигателя.  [15]

Страницы:      1    2

Система вентиляции картера. Теория. Много букв. — бортжурнал Toyota Funcargo £ 1999 года на DRIVE2

Всем привет! Две следующие записи, как и обещал, будут посвящены маслоуловителям.Для начала, для тех, кто читает, немного теории. Скажу сразу, всё ниже написанное является в большей части моим собственным мнением, основанном на собственном опыте и знаниях, и в меньшей части – информацией, которую можно найти в открытых источника.Система вентиляции картера… Я ещё не встречал ни на практике, ни в теории хотя бы одного автомобильного ДВС, не имеющего эту систему. Возможно, такие ДВС всё-таки существуют, но они, скорее, исключение, лишь доказывающее общее правило.От чего же вентилируется картер, и зачем вообще это делать? Во время работы двигателя из его верхней части под воздействием огромного давления в нижнюю часть прорываются газы, которые имеют весьма богатый химический состав. Прорыв газов может быть вызван многими факторами, если их обобщить, то получается, что основная причина – это не плотность в паре цилиндр-поршень. Также в особо запущенных случаях газы могут попадать в полость двигателя вдоль стержней клапанов, но в данном случае их количество будет гораздо меньше, чем при «более естественном» способе прорыва.Кроме того, как правило, в нижней части ДВС находится масло, которое в процессе работы может менять свой химический состав, выделяя определённые испарения. Сюда же стоит добавить… обычную воду, которая непременно в виде конденсата образуется в двигателе, смешивается с маслом и при его (масла) нагреве начинает испаряться. Таким образом, получается, что внутри картера двигателя образуется некая смесь газов, которые принято называть картерными. Если испарения масла и воды могут на определённом уровне остановиться, то прорыв, грубо говоря, выхлопных газов в процессе работы двигателя не останавливается. Причём картерные газы меняют свою температуру и давление при постоянстве объёма (физика, ухле). Находясь в картере, газы окисляют, читай, портят масло, частично с ним смешиваются, образуя масляный туман, оседают на стенках в виде твёрдых отложений, наконец, создают сопротивление движениям кривошипно-шатунного механизма. Допустим, никакого конструктивного выхода у них нет, но давление внизу растёт, поскольку газов становится всё больше, плюс идут постоянные пульсации из-за движения КШМ. Куда им деваться? Они идут наружу по пути наименьшего сопротивления – через прокладки и сальники. Вот почему, прежде чем менять сальники, через которые сильно течёт масло, но которые при этом непосредственно с маслом не соприкасаются, стоит сначала устранить причину подтекания, а не бороться с последствиями. Ведь по сути вытекающее через них масло – это конденсат масляного тумана, который выдавливается высоким давлением в сторону меньшего давления, т.е. наружу. Кстати, стоит отметить, что особенно сильно подвержены выделению картерных газов двигатели с любым наддувом, двигатели с тонкими поршневыми кольцами или малым их количеством, ну, и, конечно же, двигатели с износом цилиндропоршневой группы.Именно для выведения из двигателя картерных газов и придумана система вентиляции картера. По сути – это отверстие, соединяющее двигатель с атмосферой. В простейших случаях это действительно просто отверстие в блоке или клапанной крышке (например, у простых воздушных компрессоров). На мостах и КПП в отверстия вкручивается специальный клапан — сапун, защищающий их полости от попадания в них грязи и влаги. Кстати, его стоит держать в чистоте и периодически проверять на продуваемость. Подобная система вентиляции является свободной, т.е. газы выходят через сапун либо по мере своего появления, либо по мере создания давления, достаточного, чтобы открыть клапан (продавить пружину). В двигателе паразитных газов образуется гораздо больше, чем в других механизмах, поэтому для увеличения скорости и повышения эффективности их отвода сконструирована система принудительной вентиляции картера – выход газов подведён на впуск двигателя, который, создавая при своей работе разряжение во впускном тракте, как насос высасывает газы из картера. Они, смешиваясь со свежим воздухом, повторно сжигаются в двигателе, и всё бы ничего, но есть одно «но»… Эти газы – не совсем газы – это смесь, содержащая в себе сами газы, мельчайшие капли масла, воды, не сгоревшего топлива и ещё много чего. Кроме того, этот туман имеет температуру, выше, чем впускной тракт, поэтому, попав в него, он частично конденсируется на всём, что попадается на его пути, а попав в камеру сгорания – может образовывать твёрдые отложения – нагар на поршнях, клапанах, самой камере сгорания, выпускном тракте…Свободная система вентиляции картера на современных двигателях не приемлема, поскольку плохо работает на ХХ, не справляется на высоких оборотах, может замасливать всё вокруг, через неё в картер может попасть грязь и влага при остывании двигателя или определённом режиме его работы (торможение двигателем).На сегодня, пожалуй, хватит. В следующий раз я расскажу о системе вентиляции картера двигателей NZ и её доработках.

Продолжение следует!

Ну, чтоб совсем не без фото. Считайте, тизер.

Вентиляция картера двигателя автомобиля: как правильно организовать

Известно, что в процессе своей работы, двигатель перерабатывает топливную смесь, излишки которой, смешиваясь с воздухом должны выходить в виде отработанных газов наружу. С помощью выхлопной трубы, так все и происходит, но что бы хоть как-то минимизировать вред для окружающей среды, применяют различные фильтры. Есть свои специфические фильтры и непосредственно в двигателе, применяющиеся в системе вентиляции картера.

Картер — главная корпусная деталь двигателя, имеющая самую большую полость, в которой находится коленчатый вал, а ее верхняя часть вмещает в себя блок цилиндров. Картер также можно назвать отдельной деталью (если речь идет об небольших двигателях), такой себе коробкой, объединивший в себе все детали мотора.

При работе двигателя, часть отработанных газов из камер сгорания могут просачиваться в картер и без того уже содержащий пары топлива, масла и воды. В итоге, слившись воедино, эта смесь носит название картерных газов, сильное скопление которых значительно понижает состав и положительные свойства моторного масла, разрушая при этом металлические части двигателя.

Кроме того, эти вредные вещества попадают в атмосферу, тем самым сильно загрязняя ее. Что бы этого не случилось, существует вентиляция картера. Об конструкции и особенностях этой системы, мы расскажем в этой статье.

Особенности системы вентиляции картера ДВС

Как уже говорилось, любой современный двигатель оборудуется специальными фильтрами (можно и так назвать систему вентиляции), которые предотвращают выход из него горючих и токсичных картерных газов, путем их утилизации. Система вентиляции картера, или как ее еще называют «Система отсоса картерных газов» включает в себя большую и малую ветвь. Первая представленная в виде трубы с пламягасителем и маслоотделителем внутри (детальнее о них чуть позже), а вторая являет собой трубку, с помощью которой большая ветвь соединяется с задроссельным пространством.

В прилагающейся к автомобилю технической документации, касающееся его ремонта и обслуживания, не смотря на видимую существенную роль данной системы, ей уделяется мало внимания. А зря, ведь на современных двигателях выход из строя вентиляции картера грозит ему значительным понижением работоспособности.

Что бы система вентиляции исправно работала, необходимо учитывать такие важные моменты как наличие свежего воздуха и забор вредных газов. За способом подвода воздуха все картерные вентиляционные системы можно разделить на открытые и закрытые. Первый вариант базируется на заборе воздушных потоков непосредственно с внешней среды, а второй — использует части системы питания, такие как, например впускной такт.

Открытая вентиляционная система не работает при малых оборотах двигателя и на холостом ходу. Также, она не выполняет свое назначение на больших оборотах, а еще из-за нее возможно засасывание нефильтрированного атмосферного воздуха. Иногда, использование такой системы служит одной из причин слишком большого расхода масла и, соответственно, замасливания мотора.

Закрытая вентиляционная система картера используется в случае необходимости уменьшения степени загрязнения окружающей среды. С этой целью устанавливается специальный клапан, который выводит попавшие от принудительной вентиляции газы, во впускной коллектор мотора. Такая система имеет как плюсы, так и минусы. К первой группе следует отнести сравнительно меньший расход масла, стабильную работу двигателя зимой (входной воздух обогревается картерными газами), стойкость двигателя к детонации, так как топливно-воздушная консистенция разбавляется. Ко второй группе, включающей минусы использования относят: сильное загрязнение входных воздуховодов и карбюратора и возможность влияния на окисление масла.

Существует также классификация подобных систем в зависимости от способа отвода картерных газов. С этой точки зрения выделяют системы принудительного (подводят газы к впускному коллектору) и эжекционного (отводят газы в окружающую среду) действия.

До 1961 года все автомобилестроение применяло в выпускаемых транспортных средствах открытую систему с эжекционным принципом действия, в которых для вывода из картера газов использовали эжекционную трубку, проходящую вдоль всего двигателя к нижнему поддону картера. Когда машина двигалась, возле края трубки образовывалось незначительное разрежение, хорошо влияющее на вентиляцию картера.

Чуть позже результаты, проведенных компанией GENERAL MOTORS исследований доказали, что основное количество вредных веществ, образующиеся в следствии неполного сгорания углеводорода, выбрасывается в атмосферу именно через эжекционную трубку системы вентиляции. В следствии этого открытия, начиная с 1961 года, все автомобили, поступающие в продажу в штат Калифорния (Америка), были обязаны оборудоваться системой вентиляции принудительного действия, а с 1962 года, это требование начало действовать на всей территории США. С тех пор прошло не одно десятилетие, но двигатели именно с этой системой продолжают выпускаться и в наше время.

Конструкция вентиляционной системы картера

И так, мы уже выяснили, что в двигателях современных автомобилей применяется картерная система вентиляции принудительного действия, но разные производители, по разному подходят к вопросу ее конструкции. Наиболее сложной (но самой эффективной) является система в которой, воздух попадает в картер через отдельный воздушный фильтр.

В бензиновых двигателях, при условии, что нагрузки небольшие, одна часть разбавленных воздухом газов, попадает в воздушный фильтр, находящийся за фильтрующим эллементом, а вторая часть, через регулирующий жиклер поступает в задроссельное пространство.

Детально разбирать каждый вид вентиляционной системы картера, для отдельно взятых двигателей (бензиновых, дизельных, газовых и т.д.) очень долго, да и сейчас совершенно неуместно, поэтому сосредоточим свое внимание на основных, общих для всех компонентах: маслоотделителе, воздушных патрубках (для циркуляции газов) и вентиляционных клапанах.

Маслоотделитель создан для препятствования попаданию паров масла в полость камеры сгорания. Благодаря ему уменьшается количество образования сажи. Выделяют три способа разделения масла и газа: циклический, лабиринтный и комбинированный, который в настоящее время наиболее часто применяется. Лабиринтный маслоотделитель (успокоитель) нацелен на замедление движения картерных газов. В следствии этого, большие масляные капли стекая по стенкам попадают в картер двигателя.

Дальнейшее очищение масла от картерных газов выполняет центробежный маслоотделитель, проходя через который они начинают вращаться. В итоге, под воздействием центробежной силы, частички масла оседают на стенках, а затем также стекают в картер. Что бы предотвратить турбулентность газов, после прохождения ими центробежного маслоотделителя в ход пускают выходной лабиринтный успокоитель. Именно тут проходит окончательное разделение масла и газа.

Вентиляционный клапан картера нужен для регулировки давления картерных газов, попадающих в колектор. Если разряжение во впускном канале не очень существенное – клапан открыт, но если оно довольно ощутимое, то клапан самостоятельно закрывается.

Вся система вентиляционной работы картера базируется на разряжении, возникающем во впускном коллекторе двигателя. С помощью этого процесса переработанные газы выводятся из картера в маслоотделитель, где очищаются от масла и по специальным патрубкам переходят во впускной колектор. Там, смешавшись с воздухом, они ликвидируются в камерах сгорания. Если двигатель оснащен турбонадувом, то регуляция вентиляции картера может осуществляться с помощью дроссельной заслонки.

Штуцер вентиляции картера

Названием «Штуцер» обозначают патрубки с резьбовым соединением, помогающие объеденить части трубопровода, или соединить вентили, емкости и прочие детали жидкостных и газовых преобразующих систем. Что касается системы вентиляции картера, то тут штуцер просто незаменим, а система вентиляции карбюраторных двигателей «Солекс» без него вообще работать не будет.

Такая его незаменимость объясняется достаточно просто. Бывает, что в процессе качественного удаления газов возникают проблемы. Чаще всего, причина этого кроется в недостаточном разряжении картерных газов, находящихся в воздушном фильтре.

Для того, чтоб увеличить работоспособность системы вентиляции в нее внедряют еще одну, дополнительную ветвь (малая ветвь). Она имеет вид трубки, с помощью которой задроссельная зона соединяется со штуцером, отвечающий за отвод картерных газов от двигателя внутреннего сгорания. Диаметр этой ветви совсем маленький и составляет не больше пары миллиметров. Также, штуцер может помочь в диагностике некоторых причин сбоя в вентиляции картера. Для этого на него надевают трубку, а затем дуют в нее, если воздух не проходит — значит надо прочистить каналы системы, так как они, скорее всего, засорены.

Штуцер располагается в нижней части карбюратора, рядом с дроссельной заслонкой первичной камеры, под насосом ускорения. В случае необходимости, на эту деталь натягивают шланг, выполняющий вытяжную функцию.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Была ли эта статья полезна?

Система вентиляции картерного пространства

В процессе работы двигателя из надпоршневой полости цилиндра в картер прорываются газы. Эти газы, называемые картернымисостоят примерно из равных частей горючей смеси и продуктов полного и частичного сгорания. Вследствие этого картерные газы содержат пары топлива, окислы углерода (в том числе СО), серы, азота, продукты частичного окисления углеводородов топлива,, пары воды. Многие из этих компонентов активно воздействуют на масло, в результате чего оно окисляется, в нем образуются смо­листые и лакообразные вещества, кислоты, соли кислот и др. В результате этого масло теряет свои свойства или, как говорят, стареет. Активные кислоты, образуя с маслом эмульсию, попадают на трущиеся поверхности и вызывают их коррозию.

Для того чтобы свести к минимуму влияние картерных газов и уменьшить интенсивность процесса старения масла, необходимо их удалять из картерного пространства.

Процесс удаления газов называется вентиляцией картерного пространства, а комплекс устройств, обеспечивающих этот про­цесс, — системой вентиляции.

Вентиляция служит также для поддержания в картерном про­странстве давления, близкого к атмосферному. Если удаление газов недостаточно или отсутствует вообще, в картерном пространстве резко повышается давление за счет постоянного притока нового количества газов. Это может привести к выдавливанию масла через сальниковые уплотнения коленчатого вала и другие неплотности картера. Интенсивное удаление картерных газов приводит к подсосув картер загрязненного пылью и влагой атмосферного воздуха.

Опыт показывает, что стабильность масла значительно повы­шается, если картерное пространство продувать небольшим коли­чеством свежего воздуха. Поэтому существует два типа систем вентиляции: вытяжные, т. е. без продувки картерного пространства воздухом, и приточно-вытяжные — с продувкой. Воздух, поступающий в картер при приточно-вытяжной вентиляции, обя­зательно очищается в самостоятельном фильтре или в воздухо­очистителе системы питания двигателя воздухом.

Картерные газы могут удаляться в атмосферу или возвращаться во впускной тракт двигателя. Системы вентиляции с удалением картерных газов в атмосферу называются открытыми. Системы с удалением газов во впускной тракт — закрытыми системами вентиляции.

Так как картерные газы содержат значительное количество весьма токсичных веществ, то выбрасывание их в атмосферу крайне нежелательно. Схема открытой системы вентиляции изображена на рис. 1, а. В этой системе картерные газы удаляются через эжекционную трубку 1, косой срез которой обращен по потоку воздуха, обтекающего трубку при движении автомобиля. За счет этого у среза трубки создается разрежение, обеспечивающее отсос газов. Чтобы предотвратить прямой выброс капелек масла с картерными газами, эжекционная трубка углублена в камеру 2. Воздух в картер поступает через маслозаливную горловину, крышка 3 которой снабжена фильтрующей набивкой. Такую систему венти­ляции имеют двигатели автомобилей «Запорожец», «Чайка», Урал-375, МАЗ-204 и др.

Рис. 1 -Схемы вентиляции картерного пространства двигателей: а) открытая; б) закрытая вытяжная; в) закрытая приточно-вытяжная; г), д). е) — кон­струкции автоматических регулирующих клапанов закрытых систем вентиляции

На рис. 1, б показана схема закрытой вытяжной системы вентиляции. Газы отсасываются здесь из-под крышки клапанного механизма через эжекционную трубку 2, выведенную во входную горловину воздухоочистителя. Перед выходом картерных газов из-под крышки клапанного механизма установлена маслоотражательная шторка 1. Смешиваясь с потоком воздуха, картерные газы проходят через фильтрующую набивку 3 воздухоочистителя и осво­бождаются от капелек масла, сконденсировавшихся паров волы и прочих примесей (двигатели МЗМА-408, ЗМЗ-21 и до) Если воздухоочиститель имеет сухой бумажный фильтрующий элемент то картерные газы необходимо отводить во впускной тракт в зону за воздухоочистителем. В этом случае на пути картерных газов Устанавливается самостоятельный фильтрующий элемент. Благодаря простоте конструкции эти системы получили широкое распространение, особенно на зарубежных двигателях.

На рис. 1, в представлена схема закрытой приточно-вытяжной системы вентиляции, где картерные газы по трубке 3 удаляютсявзадроссельное пространство впускного тракта 4. Следовательно, картерные газы не проходят через дозирующие органы системы питыния и не загрязняют их, однакооказывают влияние на работу – карбюратора 5, снижая разрежение в его каналах. Чтобы свести кминимуму влияние такой системы вентиляции на смесеобразова­ние она снабжается клапанным устройством 2, регулирующим интенсивность удаления картерных газов. На выходе газов из кар­терного пространства установлена маслоулавливающая набивка или маслоотражательный козырек 1. Воздух для продувки картерного пространства поступает через маслозаливную горловину 6, обору­дованную фильтрующим элементом (двигатель ЗИЛ-130 и ряд двигателей американской фирмы «GMC»). Наличие клапанного устрой­ства усложняет систему вентиляции и увеличивает вероятность выхода системы из строя.

Конструкции клапанов, применяемые в системах вентиляции, выполненных по схеме рис. 1, в, показаны на рис. 1, г, д, е. Принцип работы автоматического клапана типа флуометра (плаваю­щий клапан) рассмотрим по схеме рис. 1, г. Клапан грибовидной формы со сквозными радиальным и аксиальным отверстиями в нера­бочем состоянии отжат пружинкой в крайнее правое положение и своей пяткой закрывает канал, сообщающийся с картерным про­странством. При пуске и работе двигателя на холостом ходу, ког­да во впускном трубопроводе возникают большие разрежения, клапан, преодолевая сопротивление пружинки, подсасывается к каналу, сообщающемуся со впускным трубопроводом, и пере­крывает его своим носком, а картерные газы проходят через калиб­рованные отверстия в самом клапане. По мере открытия дроссель­ной заслонки разрежение во впускном трубопроводе уменьшается, клапан отжимается пружинкой от седла и потоком газов удержи­вается в некотором среднем положении.

Аналогично работает клапан системы вентиляции двигателя ЗИЛ-130, конструкция которого показана на рис. 1, д. В нерабо­чем положении автоматический клапан нижним коническим концом перекрывает канал, соединяющийся с картерным пространством. При пуске и работе на холостом ходу клапан подсасывается вверх иигольчатым носком частично перекрывает выходное отверстие в корпусе клапана. На режимах средних и полных нагрузок клапан опускается и удерживается потоком примерно в среднем положении.

Помимо плавающих автоматических клапанов в системах вентиляции применяются управляемые мембранные клапаны с иглой или золотником, изменяющими проходное сечение канала вентиля­ции в зависимости от режима работы двигателя.

Конструкция мембранного клапана показана на рис. 1, е. Корпус 4 клапана над мембраной 1 через отверстие сообщается сатмосферой, а полость под мембраной соединена с впускным трубопроводом. Мембрана, нагруженная пружиной 2, связана штоком с полым золотником 3, который располагается в трубке, соединен­ной с картерным пространством. По мере прикрытия дроссельной заслонки разрежение во впускном трубопроводе и в нижней поло­сти клапана увеличивается. Мембрана прогибается вниз и золотник начинает перекрывать отверстие в трубке, снижая тем самым интенсивность отсоса газов из картерного пространства. Мембран­ные клапаны достаточно эффективны, но из-за сложности и отно­сительной дороговизны широкого распространения в автомобиль­ных двигателях не получили.

В карбюраторных двигателях применяются и более сложные клапанные системы вентиляции. В дизелях применяют преимуще­ственно открытые системы вентиляции. Объясняется это тем, что в составе картерных газов дизелей значительно меньше токсичных компонентов, отрицательно влияющих на организм человека. Действительно, в процессе сжатия в картерное пространство дизе­лей прорывается воздух, а не горючая смесь. А поскольку они работают с большим избытком воздуха, их продукты сгорания содержат гораздо меньше неполностью сгоревших углеводородов топлива, чем в карбюраторных двигателях.

Современные устройства для вентиляции картерного простран­ства двигателей представляют собой самостоятельную систему, оказывающую существенное влияние на работу других систем, двигателя.

Источник: Райков И.Я., Рытвинский Г.Н. Двигатели внутреннего сгорания, 1971 г.



“Питер – АТ”
ИНН 780703320484
ОГРНИП 313784720500453

принцип работы, устройство. Зачем нужна чистка системы принудительного вентилирования картерных газов и как проверить клапан PCV

Неисправность системы вентилирования картерных газов может привести к повышенному расходу масла и даже необходимости капитального ремонта двигателя. Поэтому важно не только понимать, как работает вентиляция картера, но и знать признаки поломки. Рассмотрим принцип работы, устройство клапана PCV, а также способы проверки и диагностики системы.

Предназначение системы отвода картерных газов

При сгорании топливовоздушной смеси в цилиндре создается огромное давление. Поэтому через поршневые кольца даже на исправном двигателе часть отработавших газов неминуемо прорывается в картер. Также из камеры сгорания через кольца на такте сжатия и при неполном сгорании ТПВС в поддон попадает дизельное топливо, пары бензина.

При работе смесь из паров масла, бензина, отработанных газов и водяного пара создает повышенное давление в картерном пространстве. Если не отводить это гремучую смесь, давление не только будет мешать съему масла со стенок цилиндров, но и выдавит сальники коленвала, распределительного вала.

Согласно экологическим нормам, все современные автомобили должны оборудоваться системой вентиляции картера закрытого типа. Это значит, что смесь паров и выхлопных газов подается обратно во впускной коллектор.

Устройство системы

Особенности устройства и принципа работы системы зависит от конкретной модели двигателя, но типичная конструкция предполагает наличие клапана вентиляции картера, патрубков и маслоотделителя.

Принцип работы

Выхлопные газы, смешавшиеся с парами бензина, из-за образовывающегося давления протекают к маслоотделителю. В корпусе маслоуловителя мелкодисперсные частички масла собираются на стенках фильтрующего элемента. Образовавшиеся капли под воздействием силы притяжения стекают в маслосборник, а отфильтрованные газы через клапан вентиляции картера попадают во впускной коллектор.

Устройство представленной выше системы предполагает наличие интеркулера, который служит для охлаждения воздушного потока. Необходимость в снижении температуры обусловлена не столько работой вентиляции картера, сколько особенностями системы турбонаддува, которой оборудован представленный на схеме двигатель TDI.

Масляные частицы, оседающие на стенках впускного тракта, приводят к уменьшению ресурса ДМРВ, ДАД, ДТВ, способствуют загрязнению дроссельного узла, РХХ. Для впускных коллекторов с выхревыми заслонками опасность еще и в том, что масляная пленка собирает на себе частички пыли и сажи, которые выступают абразивом для привода заслонок. Поэтому большинство современных систем вентиляции картерных газов оборудуются маслоуловителем.

Разделение потоков

Стандартная система вентиляции картера имеет два патрубка подвода газов во впускной тракт. Связанно это с разницей давления перед дросселем и в задроссельном пространстве. В режиме минимальной нагрузки, когда дроссельная заслонка едва открыта, проходное сечение минимально, поэтому наибольшее разрежение как раз в задроссельном пространстве. В режимах большой и полной нагрузки открытая дроссельная заслонка не создает значимого сопротивления протекающему потоку воздуха, поэтому разряжение во впускном тракте минимально. Разделение точек входа позволяет гибко дозировать порцию картерных газов.

Маслоуловитель

Наибольшее распространение получил циклический и лабиринтный способ фильтрации. В наиболее современных системах вентиляции картера применяются оба способа отделения масла.

Лабиринтный метод выступает в качестве стадии грубой фильтрации и служит для отделения крупных частиц масла. Принцип работы уловителя заключается в прохождении потока картерных газов через канал с маслоотражательными пластинами. Соприкасаясь с пластинами, крупные частицы оседают на стенках, после чего стекают в обратную масляную магистраль.

На стадии тонкой очистки картерные газы проходят через циклический (центробежный) маслоотделитель. Принцип работы основан на прохождении газов по окружности корпуса отделителя. Под воздействием центробежных сил капли масла, масса которых больше массы выхлопных газов, смещаются наружу и оседают на стенке. После отделения мельчайшие частички масла стекают в обратную магистраль.

Для уменьшения вредного влияния турбулентности газовых потоков на входе в воздушный тракт устройство системы такого типа предполагает наличие выходной успокоительной камеры. Благодаря ей после прохождения центробежного маслоотделителя снижается кинетическая энергия газа. Кроме того, на стенках камеры также оседают мелкодисперсные частицы моторного масла.

В некоторых системах вентиляции картера используется синтетический фильтрующий элемент. При прохождении через него картерных газов частички масла оседают на волокнах, собираются в крупные капли и стекают в магистраль обратного слива.

Клапан PCV

Клапан системы вентиляции картерных газов необходим для ограничения разряжения. Высокое разряжение, как и избыточное давление, может привести к повреждению сальников. Поэтому клапан PCV открывает доступ картерным газам по мере падения разрежения во впускном коллекторе.

В нормальном состоянии клапан возвратной пружиной удерживается в открытом положении. При работе двигателя на холостых оборотах разряжение преодолевает усилие пружины и перекрывает канал, соединяющий картер двигателя и впускной коллектор. Соответственно, по мере открытия дроссельной заслонки и снижения разряжения возвратная пружина приоткрывает канал для доступа газов.

На многих автомобилях VAG с двухступенчатой системой фильтрации работа клапана PCV заключается в прерывании потока от ступени грубой очистки к ступени тонкой очистки.

Симптомы неисправности

Признаки неправильной работы вентиляции картера:

  • повышенный расход масла;
  • обильные запотевания в местах установки сальников, прокладки ГБЦ, БЦ, поддона. По мере износа цилиндропоршневой группы двигателя количество прорывающихся в картер газов увеличивается, поэтому нагрузка на систему возрастает. Но симптомы повышенного давления в картере могут проявить себя и на исправном автомобиле. В морозное время года в патрубках системы скапливается конденсат, который при замерзании полностью блокирует вентиляцию картера. От повреждения сальников часто в таком случае спасает щуп, который выдавливает из посадочного места;
  • двигатель троит, плавают обороты. Причина – негерметичность клапана либо магистрали от клапана к впускному коллектору, из-за которой происходит подсос неучтенного воздуха;
  • моторное масло в воздушном фильтре, патрубке впускного тракта. Причина в забитом фильтрующем элементе;
  • при стоянке и движении на небольшой скорости система кондиционирования засасывает в салон выхлопные газы. На автомобиле негерметичны патрубки от картера до клапана PCV, из-за чего подкапотное пространство насыщается выхлопными газами.

Система вентиляции картера двигателя

Автор admin На чтение 4 мин. Просмотров 616

Казалось бы, сама по себе работа ДВС служит источником, осуществляющим сильное загрязнение атмосферы, а мы пытаемся говорить тут про вентиляцию. Однако не все так просто, мотору, как и всем остальным, тоже нужен свежий воздух. Обеспечивает его и система вентиляции картера.

О назначении системы вентиляции

Все проблемы, как всегда, таятся в мелочах. В данном случае это касается имеющихся зазоров между поршнем и блоком цилиндров двигателя. Казалось бы, конструкцией предусмотрены специальные элементы, минимизирующие эти зазоры. И все же, несмотря на уплотняющие кольца, происходит попадание продуктов сгорания топлива, его несгоревших частиц, паров воды в объем картера двигателя. Следствием этого является ухудшение качества масла и потеря его смазывающих свойств. Проявляется подобный эффект в том, что обычное масло становится водно-масляной эмульсией, а также происходит его разжижение.


В цилиндрах двигателя, при его работе, создается повышенное давление, так что нет ничего удивительного, что газы вырываются оттуда с повышенным давлением. Следствием этого будет создание такого же повышенного давления в картере, что может привести к выдавливанию сальников и утечке масла.

Именно для предотвращения подобных явлений, описанных выше, предназначена система вентиляции картера. Она позволяет вывести из него прорвавшиеся отработанные газы, обеспечить нормальное давление, тем самым, повысить надёжность и долговечность двигателя.

Как происходит вентиляция картера

Как всегда в таких случаях, существует выбор.

Реализация данной системы может быть двух типов:

  • открытая;
  • закрытая.

В первом случае, когда система вентиляции картера двигателя открытая, прорвавшиеся выхлопные газы удаляются наружу, за пределы силового агрегата. Простота и дешевизна этого способа компенсируется загрязнением окружающей среды.

Кроме того, следует знать, что открытая вентиляция:

  1. не работает при малой скорости и на холостом ходу;
  2. не справляется со своими обязанностями при высоких оборотах;
  3. через нее возможно засасывание атмосферного нефильтрованного воздуха при остывании двигателя;
  4. может послужить одной из причин увеличенного расхода масла, а также причиной замасливания мотора.

Закрытую или принудительную вентиляцию картера осуществляют тогда, когда пытаются уменьшить степень загрязнения, оказываемую автомобилем. Для этого устанавливается специальный клапан, благодаря которому, при принудительной вентиляции картера, попавшие туда выхлопные газы, выводятся во впускной коллектор двигателя.


К недостаткам такой системы можно отнести:
  • усиленное загрязнение карбюратора и входных воздуховодов;
  • сильная тяга на высоких оборотах в системе отсоса отработанных газов, что может служить дополнительной причиной окисления масла.

К достоинствам следует отнести:

  1. уменьшенный расход масла;
  2. стабильную работу в зимний период за счет подогрева входного воздуха картерными газами;
  3. они же повышают детонационную стойкость двигателя за счет разбавления топливно-воздушной смеси.

Варианты создания принудительной очистки от картерных газов

Правда не все так просто, как кажется с первого взгляда. Существует два подхода, по которым может быть выполнена принудительная вентиляция картера. Из картера могут выводиться выхлопные газы, а возможно и обратное действие — приток воздуха снаружи.


Пример того, как построена система принудительной вентиляции картера, основанная на отводе выхлопных газов, приведен выше. При этом прорвавшиеся отработанные газы, оказываются под действием разрежения во впускном коллекторе и поступают через маслоотделитель (1), клапан (2) и по шлангам, очистившись от частиц масла, попадают опять в цилиндры двигателя.

Вариант, когда система вентиляции построена на притоке свежего воздуха, приведен на рисунке ниже. В этом случае наружный воздух попадает в картер мотора, смешивается с картерным газами, и через специальный клапан PCV поступает обратно в цилиндры мотора. Построенная таким образом система вентиляции, позволяет избежать попадания продуктов работы ДВС в атмосферу. Именно такой подход используется современными автопроизводителями, при проектировании и изготовлении автомобилей.


Для поддержания нормальной работы мотора на холостом ходу, клапан PCV запирает выход газов из картера, при глубоком разрежении в трубопроводе.

Непременным атрибутом современного ДВС является вентиляции картера, выполненная чаще всего как закрытая система. Она позволяет повысить надёжность работы мотора и уменьшить отрицательное воздействие выхлопа автомобиля на атмосферу.

Мне нравится1Не нравится
Что еще стоит почитать

Принудительная вентиляция – картер – Большая Энциклопедия Нефти и Газа, статья, страница 1

Принудительная вентиляция – картер

Cтраница 1

Принудительная вентиляция картера имеется у большинства современных автомобильных двигателей.  [1]

У двигателей с принудительной вентиляцией картера необходимо систематически очищать вентиляционные трубки. При очистке трубки промываются в керосине с продувкой сжатым воздухом, а при сильном загрязнении трубок – при помощи проволоки или прожиганием на огне.  [2]

Двигатель автомобиля ЗИЛ-130 имеет принудительную вентиляцию картера. Картерные газы отсасываются во впускной трубопровод 2 ( рис. 49, а) по трубке 3 через клапан 4, расположенный между впускными трубопроводами правого и левого рядов цилиндров. Клапан регулирует проходное сечение для отсоса картерных газов в зависимости от разрежения во впускном трубопроводе, которое увеличивается при полном открытии дроссельной заслонки и уменьшается по мере ее прикры.  [4]

На рис. 101 показана схема принудительной вентиляции картера восьмицилиндрового V-образного двигателя. Осуществляется она соединением картера с впускным трубопроводом.  [6]

На рис. 102 показана схема принудительной вентиляции картера восьмицилиндрового V-образного двигателя. Осуществляется она соединением картера с впускным трубопроводом. Свежий воздух поступает в картер через воздушный фильтр / маслоналивной горловины. В систему вентиляции картера включен клапан 3, установленный на впускном трубопроводе. Перед клапаном расположен маслоуловитель 2, отделяющий частицы масла от газов, отсасываемых из картера.  [8]

Поэтому большинство современных автомобильных двигателей имеет принудительную вентиляцию картера.  [9]

Для улучшения условий работы смазки во всех двигателях применяют принудительную вентиляцию картера.  [10]

На двигателе автомобиля ГАЗ-24 Волга ( рис. 63 6) применяется закрытая принудительная вентиляция картера. При работе двигателя на частичных нагрузках ( дроссельная заслонка открыта не полностью) за заслонкой создается высокое разрежение. К картерным газам, идущим по шлангу 14, добавляется чистый воздух, поступающий по шлангу 12 большого диаметра. Все эти газы и воздух смешиваются с горючей смесью, поступают через открытый впускной клапан в цилиндр двигателя и там сгорают.  [11]

В современных двигателях от эффективности этих свойств масел зависит интенсивность закоксовыва-ния клапана принудительной вентиляции картера.  [13]

В присутствии поверхностно-активных присадок уменьшается осадкообразование в двигателях, увеличивается срок службы систем с принудительной вентиляцией картера, общее количество отложений во всасывающей системе сводится к минимуму, причем эти отложения становятся мягче, растворяются в углеводородах, и порча двигателя при их откалывании менее вероятна.  [14]

Испытание по этому методу проводят на шестицилиндровом рядном двигателе Ford модели 1963 г. Отличительная особенность испытания – выключена система принудительной вентиляции картера, двигатель оборудован системой конденсации прорывающихся в картер газов; поэтому кондевсат попадает в работающее масло, что интенсифицирует процесс ржавления деталей двигателя.  [15]

Страницы:      1    2

Вентиляция картера двигателя – что это такое и почему она так важна для мотора | Автолюбитель со стажем

Источник: Avtoyoutubb.ru

Сегодня поговорим о важной системе автомобиля – вентиляции картерных газов двигателя. Некоторые называют ее «легкими» мотора, по мне – анальное отверстие. Почему? – Потому что если за ней не следить, то силовому агрегату, каким бы он не был современным, будет плохо. Сравнимо с вздутием живота у человек, эта проблема тоже может «делать» мозг, если ее не устранять.

Описание устройства, назначения и принципа работы системы вентиляции картерных газов

Разберем, что это такое и почему она так важна для машины. Что происходит, если запустить ее, не следить за ее работоспособностью. Подробно расскажу, какую роль играет в системе клапан картерных газов.

Что это такое

Во время работы двигателя внутреннего сгорания в камере образуется большое давление. Часть выхлопных газов «прорывается» в зазоре между поршнем и стенкой цилиндра. Они попадают в картер двигателя.

Многие возразят. На поршнях есть компрессионные и маслосъемные кольца, которые должны препятствовать этому. Но зазоры все равно существуют. По мере износа поршневой группы это расстояние увеличивается. Особенно это сильно проявляется у автомобилей с пробегом.

Кроме выхлопа в картер могут попасть пары бензина или само топливо, если дает сбой топливная система или зажигание. Вентиляция картерных газов служит для выведения продуктов сгорания топливно-воздушной смеси.

Что такое система вентиляции картерных газов на атмосферном моторе

Какие проблемы могут возникнуть

  • Газы смешиваются с маслом. Оно меняет свои физические свойства. Это негативно скажется на ресурсе мотора;
  • Внутри двигателя создается избыточное давление. Это приводит к «выдавливанию» прокладок, сальников. Где есть слабые места в уплотнениях, там будут подтеки масло, масляное запотевание.

Часто на старых авто можно заметить потеки через сальник коленвала, прокладку клапанной крышки. В худших случаях, давление приподнимает масляный щуп.

Поэтому, мы должны удалять эти газы из картера двигателя. Если у вас раздуло живот, вам кажется, что сейчас лопните. Так же и мотор. Ему нужно «пропердеться», извините за выражение. Если он этого не сделает, то вы потратитесь на ремонт и постоянную доливку масла.

Конструкция

В современных автомобилях система вентиляции картерных газов имеет более сложное устройство. Она состоит:

  • Патрубков, шланг;
  • Маслоотделителя;
  • Клапана.

Маслоотделитель

Предназначен для отделения паров масла от газов. Это нужно, чтобы не засорять впускной коллектор, его элементы маслом. Тем более, попадание его в цилиндры во время сгорания топлива ничего хорошего не принесет, нарушается качество топливной смеси и т.д.

Бывают двух типов:

  • Тангенциальный или центробежного типа;
  • Лабиринтовый.

Первый тип имеет форму конуса или цилиндра. Имеет два патрубка вверху и один внизу. В верхней части к маслоотделителю подсоединяются шланги с картера двигателя к одному входному штуцеру. Второй выходной – это выход, к нему крепится шланг, отводящий газы без масляных паров к клапану вентиляции. Нижний патрубок – слив отделенного масла в маслоприемник (картер).

Маслоотделитель системы вентиляции картера центробежного типа

Принцип работы

Картерные газы поступают в маслоотделитель во входной патрубок. В корпусе им задается тангенциальное движение, они закручиваются по спирали относительно центральной оси отделителя. За счет центробежных сил и того, что масло тяжелее газа, первое оседает на стенках прибора. Газы поднимаются вверх и через выходной штуцер идут дальше по системе. Масло стекает вниз, возвращаясь в мотор.

Клапан вентиляции картерных газов

Он нужен для контроля подачи выхлопных газов из картера во впускной коллектор двигателя. Так как там образуется большое разряжение, то через систему патрубков может создаваться вакуум в картере двигателя. Значит, еще больше газов будут пробиваться в картере. Плюс ко всему, вероятность «засосать» пары топлива в картер увеличивается в разы.

Клапан вентиляции картерных газов

Принцип работы

Клапан, в зависимости от нагрузки двигателя, открывается, при маленьком разряжении в коллекторе и закрывается при большом. Давление в картере мотора повышается, клапан приоткрывается. Газы «высасываются» во впуск, снижая давление. Если создается вакуум, то клапан закрывается, перекрывая отсос газов из картера во впускной коллектор. Так регулируется подача выхлопных газов через систему вентиляции картера двигателя, поддерживается небольшое разряжение. Более подробно смотрите на видео:

Как проверить?

Первый способ простой – визуальный. Если появились подтеки масла, запотевания в местах сальниковых уплотнителей, пора проверять систему вентиляции картера.

Второй способ. Открываем крышку маслозаливной горловины. Запускам двигатель и прикладываем ладонь к ней. Если чувствуется рукой повышенное давление, то система дает сбой. В печальных случаях можно наблюдать сизый дым из горловины. Если клапан вентиляции заклинил в открытом положении, то слышно шипящий звук или присасывается ладонь, то есть через нее засасывается воздух в картер ДВС. Такой же эффект можно наблюдать, если вытянуть щуп проверки уровня масла.

Проверяем работу системы вентиляции картерных газов через маслозаливную горловину | Источник: zen.yandex.ua

Как ремонтировать

В старых отечественных машинах для решения проблемы заводом устанавливался так называемый «сапун». Он был прямоточного, постоянного действия. Нужно было просто следить за его частотой. Периодически разбирать конструкцию и промывать от масляного нагара.

Система вентиляции картера мотора на отечественных автомобилях с сапуном

Современные автомобили не далеко ушли в плане обслуживания системы. Необходимо периодически проверять ее работу, как описано выше. При проблемах, сбоях чистим все элементы. Они, в большинстве случаев съемные, можно промыть бензином, высушить и установить на место.

Клапан вентиляции картерных газов на многих моделях ремонтопригодный. Разбираем, проверяем, почему он клинит. Если «зарос» масляными отложениями, то промываем. Если есть механические повреждения, то меняем.

Вывод

Эта система очень важна для корректной работы двигателя автомобиля. Её неисправность влечет повреждением любых уплотнительных сальников, резинок, течью масла. Поэтому необходимо следить за ее работоспособностью. Тем более, «ухаживать» за ней не составляет больших трудностей.

Хочу отметить, что принцип работы и конструкция системы вентиляции картерных газов атмосферных MPI двигателей отличается от турбированных. Если Вам это интересно, то отдельно напишу обзор на эту тему. Пишите об этом в комментариях, жду обратной связи с Вами.

Всем удачи на дорогах!

принцип работы, устройство. Зачем нужна чистка системы принудительного вентилирования картерных газов и как проверить клапан PCV

Неисправность системы принудительной вентиляции картерных газов может привести к повышенному расходу масла и даже необходимости капитального ремонта двигателя. Поэтому важно не только понимать, как работает вентиляция картера, но и знать признаки поломки. Рассмотрим принцип работы, устройство клапана PCV, а также способы проверки и диагностики системы.

Предназначение системы отвода картерных газов

При сгорании топливовоздушной смеси в цилиндре создается огромное.Поэтому через поршневые кольца даже на исправном двигателе часть отработавших газов неминуемо прорывается в картер. Также из сгорания через кольца на такте камеры сжатия и при неполном сгорании ТПВС в поддон попадает дизельное топливо, пары бензина.

При работе смесь из паров масла, бензина, отработанных газов и водяного пара создает повышенное давление в картерном пространстве. Если не отводить это гремучую смесь, давление не только будет мешать съему масла со стенок цилиндров, но и выдавит сальники коленвала, распределительного вала.

Согласно экологическим нормам, все современные автомобили должны оборудоваться системой вентиляции картера закрытого типа. Это значит, что смесь паров и выхлопных газов подается обратно во впускной коллектор.

Устройство системы

Особенности устройства и принципа работы системы зависит от конкретной модели двигателя, но типичная конструкция предполагает наличие клапана вентиляции картера, патрубков и маслоотделителя.

Принцип работы

Выхлопные газы, смешавшиеся с парами бензина, из-за образовывающегося давления протекают к маслоотделителю.В корпусе маслоуловителя мелкодисперсные частички масла собираются на стенках фильтрующего элемента. Образовавшиеся капли под воздействием силы притяжения стекают в маслосборник, а отфильтрованные газы через клапан вентиляции попадают во впускной коллектор.

Устройство представленной выше системы предполагает наличие интеркулера, который служит для охлаждения воздушного потока. Необходимость в снижении температуры обусловлена ​​не столько работой вентиляции картера, сколько особенностями системы турбонаддува, которая установлена ​​по схеме двигатель TDI.

Масляные частицы, оседающие на стенках впускного тракта, приводят к уменьшению ресурса ДМРВ, ДАД, ДТВ, способствуют загрязнению дроссельного узла, РХХ. Для впускных коллекторов с выхревыми заслонками опасность еще и в том, что масляная пленка собирает на себе частички пыли и сажи, которые выступают абразивом для привода заслонок. Поэтому большинством современных систем вентиляции картерных газов оборудуются маслоуловителем.

Разделение потоков

Стандартная система вентиляции картера имеет два патрубка подвода газов во впускной тракт. Связанно это с разницей давления перед дросселем и в задроссельном пространстве. В режиме минимальной нагрузки, когда дроссельная заслонка невероятно открыта, самое большое разрежение как раз в задроссельном пространстве. В режимах большой и полной нагрузки открытая дроссельная заслонка не создает значимого сопротивления протека потоку воздуха, поэтому разряжение во впускном тракте минимально. Разделение точек входа позволяет гибко дозировать порцию картерных газов.

Маслоуловитель

Наибольшее распространение получил циклический и лабиринтный способ фильтрации. Самые популярные системы вентиляции картера два метода современных отделения масла.

Лабиринтный метод выступает в качестве стадии грубой фильтрации и служит для крупных частиц масла. Принцип работы уловителя заключается в прохождении потока картерных газов через канал с маслоотражательными пластинами. Соприкасаясь с пластинами, крупные частицы оседают на стенках, после чего стекают в обратную масляную магистраль.

На стадии тонкой очистки картерные газы проходят через циклический (центробежный) маслоотделитель. Принцип работы на основе прохождения газов по окружности отделителя. Под воздействием центробежных сил капли масла, которых больше массы выхлопных газов, смещаются наружу и оседают на стенке. После отделения мельчайшие частички масла стекают в обратную магистраль.

Для уменьшения вредного влияния турбулентности газовых потоков на входе в воздушный тракт устройство системы такого типа предполагает наличие выходной успокоительной камеры.Благодаря ей после прохождения центробежного маслоотделителя снижается кинетическая энергия газа. Кроме того, на стенках камеры также оседают мелкодисперсные частицы моторного масла.

В некоторых системах вентиляции картера используется синтетический фильтрующий элемент. При прохождении через него картерных газов частички масла оседают на волокнах, собираются в крупные капли и стекают в магистраль обратного слива.

Клапан PCV

Клапан системы вентиляции картерных газов необходимой для ограничения разряжения.Высокое разряжение, как и избыточное давление, может привести к повреждению сальников. Поэтому клапан PCV открывает доступ картерным газам по мере падения разрежения во впускном коллекторе.

В нормальном состоянии клапан возвратной пружиной удерживается в открытом положении. При работе двигателя на холостых оборотах разряжение преодолевает усилие пружины и перекрывает канал, соединяющий картер двигателя и впускной коллектор. Соответственно, по мере открытия дроссельной заслонки и снижения разряжения возвратная пружина приоткрывает канал для доступа газов.

На многих автомобилях VAG с двухступенчатой ​​системой фильтрации работа клапана PCV заключается в прерывании потока от ступени грубой очистки к ступени тонкой очистки.

Симптомы неисправности

Признаки неправильной работы вентиляции картера:

  • Повышенный расход масла;
  • обильные запотевания в местах установки сальников, прокладки ГБЦ, БЦ, поддона. По мере износа цилиндропоршневой группы двигателя количество прорывающихся в картер газов увеличивается, поэтому нагрузка на систему возрастает.Но симптомы повышенного давления в картере могут проявить себя и на исправном автомобиле. В морозное время года в патрубках системы скапливается конденсат, который при замерзании полностью блокирует вентиляцию картера. От повреждений сальников часто в таком случае спасает щуп, который выдавливает из посадочного места;
  • двигатель троит, плавают обороты. Причина – негерметичность клапана либо магистрали от клапана к впускному коллектору, из-за которой происходит подсос неучтенного воздуха;
  • моторное масло в воздушном фильтре, патрубке впускного тракта.Причина в забитом фильтрующем элементе;
  • при стоянке и движении на небольшой скорости система кондиционирования засасывает в салон выхлопные газы. На автомобиле негерметичны патрубки от картера до клапана PCV, из-за чего подкапотное пространство насыщается выхлопными газами.

Система вентиляции картера двигателя

Автор admin На чтение 4 мин. Просмотров 616

Казалось бы, сама по себе работа ДВС посредством обеспечивающего сильное загрязнение атмосферы, а мы пытаемся говорить тут про вентиляцию.Однако не все так просто, мотору, как и всем остальным, тоже нужен свежий воздух. Обеспечивает его и систему вентиляции картера.

О назначении системы вентиляции

Все проблемы, как всегда, таятся в мелочах. В данном случае это касается зазоров между поршнем и блоком цилиндров двигателя. Казалось бы, конструкцией предусмотрены специальные элементы, минимизирующие эти зазоры. И все же, несмотря на уплотняющие кольца, происходит попадание продуктов сгорания топлива, его несгоревших частиц, паров воды в объеме картера двигателя. Следующим ухудшением качества масла и потеря его смазывающих свойств. Проявляется подобный эффект в том, что обычное масло становится водно-масляной эмульсией, а также происходит его разжижение.


В цилиндрах двигателя, при его работе создается повышенное давление, так что нет ничего удивительного, что газы вырываются оттуда с повышенным давлением. Следующим путем этого будет создание такого же повышенного давления в картере, что может привести к выдавливанию сальников и утечке масла.

Именно для предотвращения подобных явлений, описанных выше, система вентиляции картера. Она позволяет вывести из него прорвавшиеся отработанные газы, обеспечить нормальное давление, тем самым повысить надёжность и долговечность двигателя.

Как происходит вентиляция картера

Как всегда в таких случаях, существует выбор.

Реализация данной системы может быть двух типов:

  • открытая;
  • закрытая.

В первом случае, когда система вентиляции картера двигателя открытая, прорвавшиеся выхлопные газы удаляются наружу, за пределы силового агрегата. Простота и дешевизна этого способ компенсируется загрязнением окружающей среды.

Кроме того, следует знать, что открытая вентиляция:

  1. не работает при малой скорости и на холостом ходу;
  2. не справляется со своими обязанностями при высоких оборотах;
  3. через нее возможно засасывание атмосферного нефильтрованного воздуха при остывании двигателя;
  4. может послужить одной из причин увеличенного расхода масла, а также причиной замасливания мотора.

Увеличить степень загрязнения, оказываемую автомобилем, уменьшить степень загрязнения, оказываемую автомобилем. Для этого специального клапана принудительной вентиляции картера, попавшие туда выхлопные газы, выводятся во впускной коллектор двигателя.


К недостаткам такой системы можно отнести:
  • усиленное загрязнение карбюратора и входных воздуховодов;
  • сильная тяга на высоких оборотах в системе отсоса отработанных газов.

К достоинствам следует отнести:

  1. уменьшенный расход масла;
  2. стабильную работу в зимний период за счет подогрева входного воздуха картерными газами;
  3. они же повышают детонационную стойкость двигателя за счет разбавления топливно-воздушной смеси.

Варианты создания принудительной очистки от картерных газов

Правда не все так просто, как кажется с первого взгляда. Существует два подхода, по которым может быть выполнена принудительная вентиляция картера.Из картера могут выводиться выхлопные газы, возможно и обратное действие – приток воздуха снаружи.


Пример того, как построена система принудительной вентиляции картера, основанная на отводе выхлопных газов, приведен выше. При этом прорвавшиеся отработанные газы оказываются под действием разрежения во впускном коллекторе и поступают через маслоотделитель (1), клапан (2) и по шлангам, очистившись от частиц масла, попадают опять в цилиндры двигателя.

Вариант, когда система вентиляции построена на притоке свежего воздуха, приведен на рисунке ниже.В этом случае наружный воздух попадает в картер мотора, смешивается с картерным газами, и через специальный клапан PCV поступает обратно в цилиндры мотора. Построенная таким образом система вентиляции, позволяет избежать попадания продуктов работы ДВС в атмосферу. Именно такой подход используется современными автопроизводителями, при проектировании и изготовлении автомобилей.


Для поддержания нормальной работы мотора на холостом ходу, клапан PCV запирает выход газов из картера, при глубоком разрежении в трубопроводе.

Непременным атрибутом современного ДВС является вентиляция картера, выполненная чаще всего как закрытая система. Она позволяет повысить эффективность работы мотора и уменьшить воздействие выхлопа автомобиля на атмосферу.

Мне нравится1Не нравится
Что еще стоит почитать

Принудительная вентиляция – картер – Большая Энциклопедия Нефти и Газа, статья, страница 1

Принудительная вентиляция – картер

Cтраница 1

Принудительная вентиляция картера имеется у представителей современных автомобильных двигателей.[1]

У двигателей с принудительной вентиляцией картера систематически очищать вентиляционные трубки. При очистке трубки промываются в керосине с продувкой сжатым воздухом, при сильном загрязнении трубок – при помощи проволоки или прожиганием на огне. [2]

Двигатель автомобиля ЗИЛ-130 имеет принудительную вентиляцию картера . Картерные газы отсасываются во впускной трубопровод 2 (рис.49, а) по трубке 3 через клапан 4, расположенный между впускными трубопроводами правого и левого рядов цилиндров. Клапан регулирует проходное сечение для отсоса картерных газов в зависимости от разрежения во впускном трубопроводе, которое увеличивается при полном открытии дроссельной заслонки и уменьшается по мере ее прикры. [4]

На рис. 101 схема выполнения принудительной вентиляции картера восьмицилиндрового V-образного двигателя .Осуществляется она соединением картера с впускным трубопроводом. [6]

На рис. 102 схема выполнения принудительной вентиляции картера восьмицилиндрового V-образного двигателя . Осуществляется она соединением картера с впускным трубопроводом. Свежий воздух поступает в картер через воздушный фильтр / маслоналивной горловины. В систему вентиляции картера включен клапан 3, установленный на впускном трубопроводе. Перед клапаном расположен маслоуловитель 2, отделяющий частицы масла от газов, отсасываемых из картера.[8]

Большинство современных автомобильных двигателей имеет принудительную вентиляцию картера . [9]

Для улучшения условий работы смазки во всех двигателях применяют принудительную вентиляцию картера . [10]

На двигателе автомобиля ГАЗ-24 Волга (рис. 63 6) применяется закрытая принудительная вентиляция картера .При работе двигателя на частичных нагрузках (дроссельная заслонка открыта не полностью) за заслонкой создается высокое разрежение. К картерным газам, идущим по шлангу 14, добавляется чистый воздух, поступает по шлангу 12 большого диаметра. Все эти газы и воздух смешиваются с горючей смесью, поступают через открытый впускной клапан в цилиндр двигателя и там сгорают. [11]

В современных двигателях от эффективности этих свойств масел зависит от интенсивности закоксовывающего клапана принудительной вентиляции картера .[13]

В основе поверхностно-активных присадок уменьшается осадкообразование в двигателе, увеличивается срок службы систем с принудительной системой картера , общее количество отложений во всасывающей системе сводится к минимуму, причем эти отложения становятся мягче, растворяются в углеводородах, и порча двигателя при откалывании менее вероятна. [14]

Испытание по этому методу на шестицилиндровом рядном двигателе модели Ford 1963 г.Отличная особенность – испытания – система выключения принудительной вентиляции картера , двигатель системы конденсации прорыва в картер газов; поэтому кондевсат попадает в работающее масло, что интенсифицирует процесс ржавления деталей двигателя. [15]

Страницы: 1 2

Какую вентиляцию картера других автомобильных двигателей?

Вентиляция картера: на страже экологии и долговечности двигателя

Во время работы двигателя через зазоры между кольцами и поршнями и в стыках колец из цилиндров в картер проникают пары горючего и отработавшие газы, которые плохо делают качество масла, находящегося в поддоне. Для удаления газов и охлаждения масла вентиляция картера.

Рис. Схема вентиляции картера двигателя автомобиля ГАЗ-63: 1 – воздушный фильтр; 2 – трубка; 3 – маслозаливная труба; 4 – полость клапанной коробки; 5 – трубка

На рисунке автомобиля схема вентиляции картера ГАЗ-63. Полость 4 клапанной коробки соединена трубкой 5 с нижней частью воздушного фильтра 1, а маслозаливная труба 3 соединена трубкой 2 с верхней частью воздушного фильтра.

При работе двигателя разности разрежения в нижней и верхней частях воздушного фильтра газы отсасываются из картера через трубку 5 и в картер по трубе 3 засасывается свежий воздух.

По такому же принципу устроена система вентиляции картера и других карбюраторных двигателей отечественных автомобилей.

Рис. Схема вентиляции картера двигателя ЯАЗ-М-206Б: 1 – нагнетатель; 2 – корпус регулятора; 3 – вентиляционная трубка; 4 – маслоуловительная сетка; 5 – крышка головки блока; 6 – канал в подъемном кольце; 7 – воздушная камера; 8 – полость картера двигателя; 9 – полость картера маховика

На рисунке схема вентиляции картера двигателя ЯАЗ-М-206Б. Когда поршень находится около верхней мертвой точки, воздух из продувочных окон, проникает между поршнем и стенками цилиндра, а также через отверстия в канавках для маслосъемных колец в картер и поршень в картере избыточное давление.

Под действием избыточного давления воздух, смешанный с находившимися в картере отработавшими газами, проходит через полости картера маховика и верхнюю крышку по каналу 6 в подъемных кольцах (рымах) в полость под крышкой 5 головки цилиндров.Отсюда воздух с тазами уходит через вентиляционные трубки 3 крышки блока и регулятора.

Картер, экология и детали мотора

в том, что в процессе работы двигателя, газы не только выходят по задуманному через выхлопную систему, но и просачиваться непосредственно из камер сгорания в картер мотора.

Помимо них, там уже присутствуют пары топлива, масла и воды, что в целом создает довольно-таки ядерную смесь, именуемую картерными газами, которая может воздействовать в атмосферу и оказывает разрушающее действие на детали силового агрегата, а также плохоает работу системы смазки.

Для борьбы с этой проблемой инженеры придумали так называемую систему вентиляции картера, о которой мы сегодня и говорим.

Главным образом современный автопром использует принудительную вентиляцию закрытого типа. Что это такое, проясним далее.

Для чего нужен клапан вентиляции картерных газов?

Клапан отвода картерных газов регулируемый процесс выпуска скопившихся паров. Принцип его работы основан на разности давлений перед клапаном и за ним.Чтобы понять, как работает клапан вентиляции, рассмотрим его конструкцию. Он состоит из пластикового корпуса, входного и выходного штуцеров, двух полостей, мембраны и пружины (образующих своего рода поршень).

Если во впускном патрубке присутствует сильное разрежение, то под действием пружины клапан закрывается, и картерные газы не попадают в воздуховод. Если дроссельная заслонка полностью открыта, то во впускном коллекторе устанавливается атмосферное давление или даже превышающее его в случае турбонаддува, при этом клапан закрывается под действием наружного давления.

Если создается незначительное разрежение, поршень занимает нейтральное положение и газ свободно выходят.

У клапана вентиляции картерных газов только три рабочих положения.

И т.к. образовавшиеся газы подаются в камеру сгорания в качестве составляющей рабочей смеси, систему вентиляции также называют системой рециркуляции, а клапан – рециркуляционным в английском варианте – клапан PCV, что означает то же, а расшифровывается система принудительной вентиляции картера (на рус.- система вентиляции картера).

Рекомендуем: Устройство и замена реле топливного насоса

Про систему вентиляции картера двигателя

Чтобы избежать скопления газов и повышения давления машины оборудуют вентиляционную систему закрытого типа. Принцип ее работы основан на выведении скопившихся газов во впускной коллектор.

Принцип действия может основываться на выводе газов, либо на притоке чистого воздуха. Сейчас наиболее распространена модель комбинированного типа.Данный узел состоит из четырех частей:

  • Маслоотделитель – удаляет частицы масла, которые не попадают в камеру сгорания.
  • Воздушные патрубки.
  • Клапан – регулирует давление,
  • Успокоитель – позволяет предотвратить турбулентность паров.

Устройство закрытой системы вентиляции картера

Как работает вентиляция картера в моторе?

Надо отметить, друзья, что вентиляция картера у разных моторов и уж тем более у разных производителей имеет разнообразный конструктив, хотя некоторые элементы системы являются незаменимы практически для всех вариантов исполнения.

Если точнее, то это:

  • маслоотделитель;
  • клапан вентиляции картера;
  • различные воздушные трубки и патрубки.

Давайте рассмотрим эти узлы детальнее.

Маслоотделитель

Нужен для разделения мух и котлет, а если точнее – картерных газов от смазки.

Как правило, на современные машины устанавливается комбинированный маслоотделитель, который объединяет в себе лучшие стороны лабиринтных и центробежных видов.Он представляет собой устройство, которое из картера подаётся масло, насыщенное картерными газами – их то нам и нужно разделить.

Делом поступившая смесь раскручивается, в результате чего более тяжёлая смазка оседает на стенках отделителя, благодаря центробежным силам и стекает в картер.

Газы, в свою очередь попадают в лабиринт выходной успокоителя, где происходит их окончательная фильтрация.

На этом пути газов не заканчивается.

Клапан вентиляции

Этот узел регулируется отрицательным давлением во впускном коллекторе.Если разряжение небольшое, газам открыт и они поступают к впускным клапанам, а затем и в цилиндры, где благополучно сгорают.

Рекомендуем: Что за двигатель TSI?

Если разряжение велико – то тогда клапан вентиляции находится в закрытом состоянии. Такой вот алгоритм работы системы.

Что ж, коллеги-автолюбители, как мы видим, вентиляция картера, не представляет собой сложного, хотя работу автомобиля полезную не только для экологии, но и для двигателя.

О том какие ещё интересные инженерные решения встречаются в современных машинах, мы обязательно рассмотрим в следующих статьях, не пропустите!

Тэги

двигатель

Принцип работы системы вентиляции картерных газов

Схема расположения клапана вентиляции картерных газов

Газы проходят очистку от масляных капель, которые позволяют стечь в поддон, и по воздушным патрубкам очищенные газы поступают в систему подачи воздуха в камеру сгорания.За выход газов во впускной коллектор отвечает клапан отвода картерных газов. Очистка от масла играет роль, потому что это не только экономия масла, но борьба с нагаром на рабочих деталях.

Вывод

Высокое давление картерных нередко говорит не только о засорении, но и повреждении мотора. Сильное разряжение при большом пробеге тоже не является признаком отличного состояния двигателя. Придется диагностику всей системы, чтобы определить причины отклонений.Если вентиляционная система засорена, ее можно прочистить самостоятельно.

Источник: https://scart-avto.ru/remont/ventilyatsiya-kartera-na-strazhe-ekologii-i-dolgovechnosti/

Система вентиляции картера

Как устроена система вентиляции картера? Зачем она нужна и как работает? Что делает клапан PCV? Ответим на эти и некоторые другие вопросы, связанные с системой вентиляции картерных газов.

Эта простая и порой незаметная система на все автомобили – старые и новые, карбюраторные и инжекторные, бензиновые и дизельные…

Со временем система становится умнее и сложнее, а от её труда невозможно переоценить.

Система вентиляции картера самую грязную, но очень полезную работу как для экологии, так и для самого двигателя.

Но мало кто уделяет ей должное внимание и даже больше – мало кто задумывается, зачем вообще нужна эта система, какую роль она играет в работе двигателя внутреннего сгорания.

Зачем нужна система вентиляции картера

Дело в том, что при работе двигателя с неизбежно проникновение некоторого количества газов из камеры сгорания в картер двигателя.Эти газы просачиваются через неплотности между поршнем и стенками цилиндра. Плюс ко всему, от перепадов температур постоянно меняется давление в картере.

Прорвавшиеся газы пагубно влияют на свойства масла и среды, а также повышают давление в картере, что неизбежно приводит к увеличению давления в местах уплотнения двигателя и перерасходу масла.

Вот для отвода этих газов и для снижения давления в картере двигателя и нужна данная система.

Как работает система вентиляции картера

Существует два типа данных систем:

  • Открытого типа – более старая. В данной системе полость картера соединялась непосредственно с атмосферой. У данной системы было два существенных недостатка. Первый – это сильное загрязнение окружающей среды, а второй – при остывании двигателя в картер засасывалась влага, пыль и т.п. Можно и сейчас наблюдать, как под капотом стареньких Жигулей телепается шланг, а из него валит огромное количество дыма. Это пример системы открытого типа. На самом деле этот шланг должен идти к корпусу воздушного фильтра, подводя картерные газы к карбюратору для дальнейшего сжигания их в двигателе.Но чтобы не загрязнять впускной тракт масляными отложениями от работы изношенного двигателя, наши люди, как всегда простое решение.
  • Закрытого типа (или принудительная вентиляция) – система вентиляции картера нашего времени. В данной системе полость картера не имеет непосредственного контакта с атмосферой. Её мы и будем рассматривать более подробно на примере автомобиля Шевроле Лачетти. Принцип работы ни чем другим не отличается от других автомобилей.

Система вентиляции картера закрытого типа.Это касается исправных двигателей. Если двигатель сильно изношен и сапунит, то производительность системы вентиляции для создания разрежения в коллекторе может не хватить.

В систему вентиляции картерных газов обычно входят три составляющие – соединительные шланги, маслоотделитель (сепаратор) и клапан PCV.

Вся суть системы основ на отсосе газов из картера благодаря разрежению во впускном коллекторе. Простыми словами, двигатель сам высасывает газы из своего же картера и их сжигает.

Из картера газы по шлангу поступают к штуцеру клапанной крышки

В полости клапанной крышки находится маслоотделитель, который отделяет частички масла от газов. Эти частички собираются в капли и под действием силы тяжести стекают обратно в картер.

Мойка клапанной крышки

Пройдя маслоотделитель, газы подходят ко второму штуцеру клапанной крышки, расположенному на противоположном конце. В штуцер вкручен клапан вентиляции картера PCV. А также подключаются две трубки – перед клапаном и после клапана

Первая трубка отводит газы в полость перед дроссельной заслонкой, а вторая, через клапан в задроссельное пространство.

Именно клапан является самой важной составляющей правильной работы системы вентиляции картера любого автомобиля с закрытым типом вентиляции.

Не смотря на свой примитивный вид, он не такой простой, как кажется. Многие ошибочно считают, что это обычный обратный клапан. Да, это обратный клапан, но не обычный

Были случаи, когда некоторые умельцы пытались заменить его каким-либо похожим обратным клапаном. Этого делать категорически нельзя!

Вот я показал устройство клапана PCV на видео

Клапан PCV выполняет несколько функций:

  • не пускает воздух в обратном направлении (из дросселя в картер)
  • снижает пропускную способность при большом разрежении в коллекторе
  • открывается полностью при низком разрежении в коллекторе

При полностью открытой дроссельной заслонке, когда разрежение во впускном коллекторе невелико, клапан полностью открыт под встроенной в него пружины и картерные газы свободно проходят из картера в коллектор.При закрытой дроссельной заслонке (режим холостого хода) разрежение во впускном коллекторе увеличивается, а проходное сечение клапана уменьшается. Благодаря этому поступление картерных газов в коллектор ограничивается и достигается устойчивая работа двигателя в режиме холостого хода.

Вот пример работы клапана вентиляции картера (PCV)

Более подробно про этот клапан можно почитать и посмотреть не Клапан PCV

Засорение клапана вентиляции картерных газов может привести к его заклиниванию, что обязательно отразится на работе двигателя.

При заклинивании в открытом положении:

  • возрастут обороты холостого хода (РХХ их понизит, конечно, но проблема от этого не исчезнет)
  • может увеличить расход топлива
  • работа на хх может стать неустойчивой

При заклинивании в закрытом положении:

  • возрастёт давление в картере
  • течь масла через всевозможные уплотнения и сальники
  • возможно нарушение работы системы смазки

Думаю, этих доводов достаточно, чтобы проверить работу клапана PCV и всю систему вентиляции картера в целом.А также начать обслуживание системы через определенный промежуток времени или через установленный пробег.

Для этого достаточно вывернуть клапан PCV

Осмотрите его на наличие загрязнений и повреждений

Промыть клапан PCV и трубки очистителем инжектора

Как проверить клапан PCV

После промывки, можно проверить общее состояние клапана. При малейшем подозрении на неисправность, клапан лучше заменить.

Проверка клапана системы вентиляции картера:

  • потрясти клапан – должно ощущаться и слышаться болтание элементов клапана – значит система клапана находится в свободном положении и не заклинила
  • подуть в обратную часть клапана (там где резьба) – воздух должен свободно проходить
  • подуть сильно в штуцер – воздух не должен проходить
  • всосать воздух со стороны штуцера, создавая разрежение до 30 кПа.Но если Вы не супермен, а обычный человек, тогда подключите к клапану его трубку, но клапан не вкручивайте. Заведите двигатель и дайте поработать на холостом ходу – клапан должен прикрыться. Можете заодно «погазовать» и посмотреть за работой клапана. При повышении оборотов, шток должен возвращаться в исходное положение, а при работе на холостом ходу – двигаться внутрь. Также при работе на холостом ходу необходимо пальцем легонько закрыть отверстие. Шток должен при этом вернуться в исходное положение.Также должно прослушиваться характерное клацанье. Вот снял этот процесс на видео, чтобы было понятней

Я использую провожу при каждой чистке дроссельного узла.

Плюсы и минусы закрытой системы вентиляции картерных газов

В конце хотелось сравнить достоинства и недостатки системы вентиляции картера для тех, кто мечтает избавиться от нее.

Минусы системы вентиляции картера:

  • замасливание впускного тракта двигателя – необходима регулярная чистка
  • при плачевном состоянии двигателя объём картерных газов на столько велик, что о нормальной работе системы и двигателя можно забыть – требуется ремонт двигателя

Плюсы системы вентиляции картера:

  • чище наш с вами воздух, так как картерные газы на много токсичней отработанных
  • меньше шансов наблюдать течь через уплотнения и сальники
  • увеличен ресурс моторного масла
  • уменьшаются окислительные процессы внутри двигателя
  • картерные газы повышают детонационную стойкость
  • картер не сообщается с атмосферой, в следствие чего в него не засасывается пыль и влага

Хотя ладно, ещё кое-что напишу

Что будет если заглушить систему вентиляции картера

Это реальная история.

Жил-был хороший парень и был у него Ваз 2106. Как и большинство других водителей он отключил вентиляцию картерных газов от фильтра на карбюраторе и его телепаться под капотом. Всё было как у всех – ездил, дымил потихоньку, никого не трогал.

Затем ему в голову пришла на первый взгляд нормальная идея – всё это дело окультурить, чтобы не дымило под капотом и не тянуло этой гадостью в салон. Он взял более длинный шланг и протянул его под днищем в районе подвесного подшипника кардана.Всё хорошо подвязал и снова ездил дымил потихоньку.

Пришла зима. Вечером, после работы, каждый по своим машинам и собираемся разъезжаться по домам. Он завёл двигатель и ждать пока я отъеду, чтобы освободить проезд.

Я в своих мыслях тыкаю ключ в замок, включаю зажигание и тут раздаётся жуткий взрыв! Я с перепугу даже не понял, что происходит. Выскочил из машины, смотрю, у напарника глаза по пять копеек, весь трусится, а из под капота дымок идёт.

Открываем капот, а там… Хай Бог милует… Всё в масле, щупа нету на месте, шланг его вентиляции сорвало.Проводка, двигатель, капот – всё истекает маслом! Жуть, в общем…

Заглянули под машину, а из его шланга вентиляции висит большая-прибольшая сосулька. Тут всё стало понятно. Шланг этот был длинный и подвязан в нескольких местах. Мало того, что шёл «волнами», так ещё и немного вверх. Там постоянно собирался конденсат и никуда не стекал, а с приходом морозов, начал обмерзать, пока не заглушил вентиляцию картера полностью.

Вот такие дела.

Теперь, в принципе, и всё, о чём хотелось написать про систему вентиляции картера.

Ну, и видео про систему вентиляции картера

Всем Мира и ровных дорог !!!

Ещё в сообществе Мой Лачетти:

Заглушить ЕГР (EGR) или оставить?

Греется колесо Лачетти

Замена масла Шевроле Лачетти

Источник: https://MoyLacetti.ru/sistema-ventilyacii-kartera/?acpage=6

Принцип работы системы вентиляции картера двигателя

В столь сложном механизме, как современный современный двигатель внутреннего сгорания, не может быть каких-то мелочей.Любая система, даже если она имеет строго определенную функцию, внося свой вклад в бесперебойную работу силового агрегата. О существовании из систем многих рядовой автолюбитель даже не подозревает, хотя нарушение их нормального функционирования самым серьезным образом оказывает влияние на работоспособность двигателя в целом. Важнейшая роль в ДВС отведена так называемой вентиляции картера.

О том, каковы ее назначение, принцип работы и состав компонентов, поговорим в данной статье.Не секрет, что между деталями цилиндро-поршневой группы существуют строго зазоры, соответствующие установленным разработчикам допускам. Какими бы минимальными ни были эти зазоры, через них из камеры сгорания в картер проникают несгоревшие частицы, которые смешиваются с масляными парами, образуя так называемые картерные газы.

оказывает негативное влияние на находящееся в картере автомобиля масло неуклонно плохое, теряя смазывающие свойства.Стоит отметить, что подобный эффект проявляется как у масел бюджетного класса, так и у дорогих образцов от именитых брендов. Попадающие в картер двигателя пары топлива и воды неизбежно разжижают масло, превращая его в масляную эмульсию. Не стоит забывать и о том, что в процессе работы в цилиндрах создается очень высокое давление.

В связи с этим газы, вырывающиеся с огромной силой, попадают в картер, грозя выдавливанием сальников и последующим вытеканием масла.

вентиляции картера выводятся прорвавшиеся отработавшие газы, что благотворно влияет не только на состояние моторного масла, но и на надежность, продолжительность работы двигателя.

Виды систем вентиляции картера

На сегодняшний день принято выделять два типа систем вентиляции картера автомобильного двигателя: отработанные газы выводятся наружу напрямую из картера при помощи специальной эжекционной трубки) и закрытая, или принудительная (PCV – принудительная вентиляция картера).

Система вентиляции картера открытого типа характерна для силовых агрегатов автомобилей, выпускавшихся в прошлом веке и снятых в настоящее время с производства.Особенностью системы является то, что прорвавшиеся из цилиндров газы выводятся за пределы двигателя, непосредственно в систему среду. Указанный способ вентиляции картера мотора отличает простота и дешевизна конструкции, что, впрочем, «компенсируется» загрязнением атмосферы.

Принцип работы принудительной системы вентиляции картера (PCV). Помимо недостатка, открытая вентиляция картера имеет еще ряд отрицательных моментов. Подобная система малоэффективна при движении на малых скоростях и абсолютно бездейственна на неподвижном автомобиле с работающим на холостых оборотах двигателем.

Кроме того, через открытую систему вентиляции картера при охлаждении сильно разогретого двигателя возможно подсасывание неотфильтрованного атмосферного воздуха.

Нередки случаев, когда на автомобилях с помощью системы открытого типа становилась основной причиной возникновения расхода масла и, как следствие, замасливания силового агрегата.

Более современной и эффективной альтернативой открытой вентиляции картера закрытая (принудительная) система вентиляции.Одной из ключевых деталей такой системы является клапан, выводящий попавшие в картер двигателя газы во впускной коллектор.

Разные автопроизводители по-разному реализуют идею закрытого вентилирования, но в большинстве случаев из схем предусматривает наличие одних и тех же элементов: клапана вентиляции (клапан PCV), маслоотделителя (может быть несколько) и соединительных патрубков.

Стоит отметить, что системы вентиляции картерных газов для бензиновых и дизельных моторов, хотя и обладают определенными особенностями, в целом имеют конструкции.

Работа системы PCV

Принцип работы системы принудительной вентиляции довольно прост. При возникновении разрежения во впускном коллекторе под его воздействием открывается клапан PCV и картерные газы подаются на впуск, а, смешиваясь с воздухом, в цилиндры двигателя. Для препятствования проникновения паров масла в камеру сгорания система предусматривает установку маслоотделителя. Современные моторы оборудуются сложной системой маслоотделителей. Так, маслоотделитель лабиринтного типа замедления движения газов из картера.Это обеспечивает оседание маслянистых капелек на стенки и последующее их стекание в картер.

Дальнейшая очистка масла от картерных газов происходит при помощи центробежного маслоотделителя, который придает отработавшим газам вращение. Под средой центробежной силы частицы масла задерживаются на стенках и затем стекают в картер. Окончательная очистка масла от выхлопных газов производится в выходном лабиринтном успокоителе.

Клапан PCV – особенности конструкции

Ключевая роль клапана PCV в системе закрытой вентиляции картера заключается в функции регулировки давления газов в картере их перепуска во впускной коллектор.В режиме ХХ и при торможении двигателем разрежение в коллекторе максимально (дроссель лишь чуть приоткрыт), однако количество картерных газов не так велико, поэтому для полноценной вентиляции достаточно канала с небольшим проходным сечением. В таком режиме работы клапана полностью втягивается, но при этом канал перепуска картерных газов в степени перекрывается, пропуская лишь небольшое их количество.

При нажатии на педаль акселератора и при высоких нагрузках количество отработавших газов в картере самого возрастает.Золотник клапана занимает такое положение, чтобы обеспечить максимальную пропускную способность канала. Существует еще и так называемый режим обратной вспышки, при котором горящие газы из цилиндра прорываются во впускной коллектор. В этом случае клапан PCV находится под давлением, поэтому полностью закрывается, исключая возможность поджога находится в картере паров топлива.

Признаки неисправности системы вентиляции картерных газов

Неудовлетворительная работа системы PCV может являться одной из причин течи масла.Забившиеся патрубки системы вентиляции избыточное давление в картере двигателя, в результате чего отработавшие газы вместе с маслом будут искать альтернативные пути выхода. На начальных маслах масло начинает гнать через отверстие для щупа, также возможно образование масляных пятен в местах уплотнения и соединений (прокладки, хомуты). Совсем неприятный вариант – выдавливание сальников.

Если перестанет нормально функционировать маслоотделитель системы вентиляции картера, то масляные отложения появятся на дроссельной заслонке и даже на воздушном фильтре.Некорректная работа самого клапана PCV может привести к неправильному учету поступающего воздуха, и, как следствие, приготовлению переобогащенной смеси.

Источник: https://avtoaziya.ru/avtotekhnologii/696-princip-rabotih-sistemih-ventilyacii-kartera-dvigatelya.html

Что такое картер двигателя автомобиля – Справочник водителя

Недавно писал статью о защите двигателя от плохих дорог, почитайте, познавательно получилось. В этой статье пришлось вскользь подключить о картере двигателя – ведь по сути, его мы и защищаем.Читатели оценили статью, однако один из них попросил меня подробнее рассказать о картере. Что это такое и для чего он вообще существует…

ОГЛАВЛЕНИЕ СТАТЬИ

Ребята это реально важная часть в устройстве двигателя, без нее нельзя установить современные агрегаты, потому что она держит основной объем масла, но все по порядку.

Определение

Картер – это самая большая полая часть, которая неподвижно закрепляется к блоку двигателя, через резиновую или силиконовую прокладку.Крепление разъемное, обычно «сидит» на болтах.

Корпус этой детали делается из металла, но мне приходилось видеть и из пластика.

Основное назначение – это емкость для моторного масла или часть корпуса, иногда на его поверхности (внутри) могут закрепить различные детали, например нижнюю часть масляного насоса.

Справедливости ради хочется отметить – что такие детали есть не только у мотора, а также они есть и у трансмиссий (особенно у заднего привода) и у мостов.Практически у всех деталей, где есть масло.

История появления

Эта деталь появилась очень давно, еще в 1889 году, изобрел инженер Харрисон Картер. Однако это изобретение было направлено на велосипед. Изобретатель специальный резервуар для велосипедной цепи, в котором хранилось масло для смазки, а также эта деталь защищала попадания в конструкцию воды, пыли и грязи.

Отличие в двухтактном и четырехтактном двигателех

Стоит отметить различия в строении этих двигателей.Ведь где-то картер является частью, а не резервуаром.

Двухтактный – здесь это неотъемлемая часть корпуса и часть питания системы транспортных средств. В нем готовится основная порция топливной смеси, затем в цилиндры двигателя.

Стоит отметить, что у такой системы масло может находиться в непосредственном контакте с топливом (в одном баке). Из-за чего выхлоп намного грязнее, свечи зажигания ходят меньше, наверное, все помнят синий дым многих мотоциклов.

Типы таких моторов уже практически не производятся.

Четырехтактный – в строительной системе картер несет только вспомогательную функцию, то есть он является самой полостью для масла. Также масло практически не попадает в камеру сгорания, из-за чего выхлоп намного чище. Только в этой системе применяемый катализатор.

Типы строения и материал

Как писал выше – делается из металла – часто это сплав алюминия или стали, реже чугунные модели (применялись на старые двигателях).Однако мне приходилось видеть сделанные из высокотемпературного пластика. На европейских моделях автомобилей.

Часто черного цвета, выполненные в виде небольшого поддона (если загляните под мотор вашей машины, он будет именно таким). Реже использовать с оребрением.

Ребра нужны как дополнительные элементы жесткости конструкции, когда она представляет собой дополнительную нагрузку – например, часть корпуса.

Небольшое видео снятие на ВАЗ, для понимания.

Надеюсь, теперь вам стало понятно, что она служит, постарался простыми словами ответить на ваш вопрос.

( 10

Источник:

Как работает система вентиляции картера двигателя

Среди различных систем авто система вентиляции картера играет важную роль в формировании топливовоздушной смеси, стабильной и экономичной его работе, полной отдаче мощности, защите моторного масла и продления ресурса цилиндропоршневой группы.

В конструкции автомобиля система вентиляции картера – это «легкие» двигателя, необходимые для его нормальной жизнедеятельности. Система носит название PCV (Positive Crankcase Ventilation).

  • Однако ей незаслуженно уделяется минимум внимания и обслуживания.
  • В этой статье постараемся разобраться для чего нужна эта система, как она работает, присущие ей неисправности и методы проверки ее работоспособности.

Что такое «картерные газы»?

Топливовоздушная смесь, при сгорании, увеличивается объем, создавая огромное давление внутри камеры сгорания. Расширяющиеся газы от сгорания заставляют поршень двигаться к мертвой точке, приводя во вращательное движение коленчатый вал двигателя.

Часть газов через неплотности между кольцами и зеркалом цилиндров проникают в поддон картера, где, смешиваясь с парами масла, давление, агрессивно воздействующее на уплотнения коленчатого вала и прокладку поддона, и канал масляного щупа.

Такт расширения повторяется в каждом цилиндре, нагнетает постоянно в поддон следующую порцию газов и если вентиляция картера не будет работать, то газы либо выдавят сальники коленчатого вала, либо «выбьют» масляный щуп и выгонят масло из картера, со всеми вытекающими…

Помимо этого, вместе с газом в поддон переносятся частицы несгоревшего топлива, мелкие фрагменты нагара, пары влаги, которые смешиваются с моторным маслом, находимся в поддоне двигателя. Это, в свою очередь, ведет к уменьшению масла, засоряет его продукты экспорта, снижая его рабочие свойства и уменьшая его эксплуатационный ресурс.

Конструкция системы

Для того, чтобы снизить до минимума воздействие давления газов в конструкции двигателя оснащена систем вентиляции картера. В автомобилях современного типа система вентиляции закрытого, что необходимо для соблюдения экологических норм.

Устройство системы вентиляции картера

  1. Несмотря на различные системы на разных марках авто, все они имеют три общих, таких как:
  2. • Воздушные патрубки для отвода газов из картера;
  3. • Клапан вентиляции, отвечающий за урегулирование величины газов;

Клапан системы PCV

• Маслоотделитель, отсекающий масляные пары при выходе газов из поддона двигателя.

Маслоотделитель

Клапан открывается при появлении избыточного давления и при разряжении закрывается, то есть его принцип работы основан на разности давлений за и перед ним.

Отделение частиц масла осуществляется при прохождении газов через систему лабиринтов, завихрений и сеток в маслоотделителях. Затем отделившееся масло стекает обратно в поддон двигателя. Это позволяет не только экономить масло, но и защищать детали двигателя от нагара.

При этом маслоотделители могут размещаться внутри крышки клапанов, встроенными в мотор или выполненные как отдельный узел.

Принцип работы

Система работает следующим образом. Патрубок вентиляции связан с впускным коллектором, где сразу после запуска двигателя создается разряжение, благодаря которому картерные газы «вытягиваются» из поддона и проходя через маслоотделитель попадают во впуск, где смешиваясь с поступающим воздухом попадает в камеру сгорания и догорают.

Достоинства системы вентиляции

Применение вентиляции картера позволяет сократить процент вредных выбросов в атмосферу, снизить угар моторного масла, поддерживать стабильные обороты двигателя при прогреве, так как заборный воздухиваясь с картерными газами нагревается, что в целом благоприятно воздействует на работу силовой установки.

Недостатки

Несмотря на наличие маслоотделителя воздуховоды и элементы впуска загрязняются от прохождения картерных газов, вызывая частые отказы приборов при работе.

на бензиновых моделях покрываются налетом узел дроссельной заслонки и регулятор холостого хода, так как они имеют специальные каналы, выполняющие вытяжную функцию. Подобное может наблюдаться и на карбюраторных моделях, например, карбюратором «Солекс», оснащенным штуцером для вентиляции картера.

Нагар на дроссельной заслонке

Узел дроссельной заслонки и вытяжной клапан газов на карбюраторе является так называемой малой ветвью и задействуются тогда, когда разрежение в воздушном фильтре недостаточное.

Признаки неисправности PCV

  • • Появление следов масла в воздушном фильтре;
  • • Запотевание сальников и стыка крышки клапанов двигателя;
  • • Дым из выхлопа по причине попадания частиц масла с газами в камеру сгорания;
  • • Следы масла вокруг крышки заливной горловины и на крышке клапанов.

Cледы масла на заливной горловине и по стыку крышки клапанов

Помимо этого, данные симптомы указывают на сильный износ или неисправность (сгорел клапан, залегли кольца, лопнули перегородки поршня) поршневой группы и необходимости их проверки путем замера компрессии.

Причины неисправности:

• Забит или неисправен клапан вентиляции картерных газов;

Загрязненный клапан PCV

• Загрязнились вытяжные отверстия в узле дросселя или штуцере карбюратора;

• Сильный износ поршневой группы;

Проверка исправности

Для проверки работы системы вентиляции нужно снять на заведенном моторе крышку с заливной горловины.Наблюдаться лишь отдельные «выстреливающие» капельки масла, либо вообще не будет следов его появления. В противном случае из горловины будет выбрасываться моторное масло.

Если прикрыть отверстие рукой, то при исправной системе не должно чувствоваться какое-либо давление на нее, когда система находится под избыточным давлением, то газ будет пытаться оттолкнуть ладонь и это усилие будет постепенно увеличиваться.

Для проверки исправности клапана вентиляции, обычно расположен во впускном коллекторе, чтобы отсоединить шланг от картера к клапану, завести мотор и закрыть пальцем освободившийся штуцер на клапане.Если клапан рабочий, то палец почувствует создание вакуума, а при снятии пальца со штуцера, последует характерный щелчок. В случае возникновения клапана требует замены.

  1. Нарушение работы клапана отражается на нарушении состава топливной смеси и сопутствующих проблем.
  2. В заключении.
  3. При обнаружении признаков неисправности вентиляции картера, рекомендуется не откладывать на спасительное завтра, приступить к прочистке и профилактике системы, чтобы сократить до минимума угар масла и износ двигателя.

Источник: https://injcar.ru/zhizn/chto-takoe-karter-dvigatelya-avtomobilya.html

Какую вентиляцию картера других автомобильных двигателей?

Источник: Avtoyoutubb.ru

Сегодня поговорим о системе автомобиля – вентиляция картерных газов двигателя . Некоторые называют ее «легкими» мотора, по мне – анальное отверстие. Почему? – Потому что если за ней не следить, то силовому агрегату, каким бы он не был современным, будет плохо.Сравнимо с вздутием живота у человек, эта проблема тоже может «делать» мозг, если ее не устранять.

Описание устройства, назначение и принцип работы системы вентиляции картерных газов

Разберем, что это такое и почему она так важна для машины. Что происходит, если запустить ее, не следить за ее работоспособностью. Подробно расскажу, какую роль играет в системе клапан картерных газов.

Что это такое

Во время работы двигателя внутреннего сгорания в камере образуется большое давление.Часть выхлопных газов «прорывается» в зазоре между поршнем и стенкой цилиндра. Они попадают в картер двигателя.

Многие возразят. На поршнях есть компрессионные и маслосъемные кольца, которые препятствуют этому поршню. Но зазоры все равно существуют. По мере износа поршневой группы это размер увеличивается. Особенно это сильно проявляется у автомобилей с пробегом.

Кроме выхлопа в картер могут попасть пары бензина или само топливо, если дает сбой топливная система или зажигание.Вентиляция картерных газов для выведения продуктов сгорания топливно-воздушной смеси.

Что такое система вентиляции картерных газов на атмосферном моторе

Какие проблемы могут быть

  • Газы смешиваются с маслом. Оно меняет свои физические свойства. Это негативно скажется на ресурсе мотора;
  • Внутри двигателя создается избыточное давление. Это приводит к «выдавливанию» прокладок, сальников. Где есть слабые места в уплотнениях, там будут подтеки масло, масляное запотевание.

Часто на старых авто можно заметить потеки через сальник коленвала, прокладку клапанной крышки. В худших случаях, давление приподнимает масляный щуп.

Поэтому мы должны удалять эти газы из картера двигателя. Если у вас раздуло живот, вам кажется, что сейчас лопните. Так же и мотор. Ему нужно «пропердеться», извините за выражение. Если он этого не сделает, то вы потратитесь на ремонт и постоянную доливку масла.

Конструкция

В современных автомобилях система вентиляции картерных газов имеет более сложное устройство.Она состоит:

  • Патрубков, шланг;
  • Маслоотделителя;
  • Клапана.

Клапан вентиляции картерных газов

Он нужен для контроля подачи выхлопных газов из картера во впускной коллектор двигателя. Так как там образуется большое разряжение, то через патрубков может создаваться вакуум в картере двигателя. Значит, еще больше газов будут пробиваться в картере. Плюс ко всему, вероятность «засосать» пары топлива в картер увеличивается в разы.

Клапан вентиляции картерных газов

Принцип работы

Клапан, в зависимости от нагрузки двигателя, открывается, при маленьком разряжении в коллекторе и закрывается при большом. Давление в картере мотора повышается, клапан приоткрывается. Газы «высасываются» во впуск, сниженная давление. Если создается вакуум, то клапан закрывается, перекрывая отсос газов из картера во впускной коллектор. Так регулируется подача выхлопных газов через систему вентиляции картера двигателя, поддерживается небольшое разряжение. Более подробно смотрите на видео:

Как проверить?

Первый способ простой – визуальный. Если появились подтеки масла, запотевания в местах сальниковых уплотнителей, проверьте систему вентиляции картера.

Второй способ . Открываем крышку маслозаливной горловины. Запускам двигатель и прикладываем ладонь к ней. Если чувствуется рукой повышенное давление, то система дает сбой. В печальных случаях можно наблюдать сизый дым из горловины.Если клапан вентиляции заклинил в открытом положении, то слышно шипящий звук или присасывается ладонь, то есть через нее засасывается воздух в картер ДВС. Такой же эффект можно наблюдать, если вытянуть щуп проверки уровня масла.

Проверяем работу системы вентиляции картерных газов через маслозаливную горловину | Источник: zen.yandex.ua

Как ремонтировать

В старых отечественных машинах для решения проблемы заводом устанавливался так называемый «сапун». Он был прямоточного, постоянного действия.Нужно было просто контролировать его. Периодически разбирать конструкцию и промывать от масляного нагара.

Система вентиляции картера мотора на отечественных автомобилях с сапуном

Современные автомобили не далеко ушли в плане обслуживания системы. Необходимо периодически проверять ее работу, как описано выше. При проблемах, сбоях чистим все элементы. Они, в большинстве случаев съемные, можно промыть бензином, высушить и установить на место.

Клапан вентиляции картерных газов на многих моделях ремонтопригодный.Разбираем, проверяем, почему он клинит. Если «зарос» масляными отложениями, то промываем. Если есть механические повреждения, то меняем.

Система вентиляции картера

Как устроена система вентиляции картера? Зачем она нужна и как работает? Что делает клапан PCV? Ответим на эти и некоторые другие вопросы, связанные с системой вентиляции картерных газов.

Эта простая и порой незаметная система на все автомобили – старые и новые, карбюраторные и инжекторные, бензиновые и дизельные…

Со временем система становится умнее и сложнее, а от её труда невозможно переоценить.

Система вентиляции картера самую грязную, но очень полезную работу как для экологии, так и для самого двигателя.

Но мало кто уделяет ей должное внимание и даже больше – мало кто задумывается, зачем вообще нужна эта система, какую роль она играет в работе двигателя внутреннего сгорания.

Принудительная вентиляция газов из картера

Казалось бы, сама по себе работа ДВС посредством обеспечивающего сильное загрязнение атмосферы, а мы пытаемся говорить тут про вентиляцию.Однако не все так просто, мотору, как и всем остальным, тоже нужен свежий воздух. Обеспечивает его и систему вентиляции картера.

О назначении системы вентиляции

Все проблемы, как всегда, таятся в мелочах. В данном случае это касается зазоров между поршнем и блоком цилиндров двигателя. Казалось бы, конструкцией предусмотрены специальные элементы, минимизирующие эти зазоры. И все же, несмотря на уплотняющие кольца, происходит попадание продуктов сгорания топлива, его несгоревших частиц, паров воды в объеме картера двигателя.

Следующим ухудшением качества масла и потеря его смазывающих свойств. Проявляется подобный эффект в том, что обычное масло становится водно-масляной эмульсией, а также происходит его разжижение.

В цилиндрах двигателя, при его работе создается повышенное давление, так что нет ничего удивительного, что газы вырываются оттуда с повышенным давлением.

Следующим действием будет создание такого же повышенного давления в картере, что может привести к выдавливанию сальников и утечке масла.

Именно для предотвращения подобных явлений, описанных выше, система вентиляции картера. Она позволяет вывести из него прорвавшиеся отработанные газы, обеспечить нормальное давление, тем самым повысить надёжность и долговечность двигателя.

Как происходит вентиляция картера

Как всегда в таких случаях, существует выбор.

Реализация данной системы может быть двух типов:

В первом случае, когда система вентиляции картера двигателя открытая, прорвавшиеся выхлопные газы удаляются наружу, за пределы силового агрегата.Простота и дешевизна этого способ компенсируется загрязнением окружающей среды.

Кроме того, следует знать, что открытая вентиляция:

  1. не работает при малой скорости и на холостом ходу;
  2. не справляется со своими обязанностями при высоких оборотах;
  3. через нее возможно засасывание атмосферного нефильтрованного воздуха при остывании двигателя;
  4. может послужить одной из причин увеличенного расхода масла, а также причиной замасливания мотора.

Увеличить степень загрязнения, оказываемую автомобилем, уменьшить степень загрязнения, оказываемую автомобилем. Для этого специального клапана принудительной вентиляции картера, попавшие туда выхлопные газы, выводятся во впускной коллектор двигателя.

К недостаткам такой системы можно отнести:

  • усиленное загрязнение карбюратора и входных воздуховодов;
  • сильная тяга на высоких оборотах в системе отсоса отработанных газов.

К достоинствам следует отнести:

  1. уменьшенный расход масла;
  2. стабильную работу в зимний период за счет подогрева входного воздуха картерными газами;
  3. они же повышают детонационную стойкость двигателя за счет разбавления топливно-воздушной смеси.

Варианты создания принудительной очистки от картерных газов

Правда не все так просто, как кажется с первого взгляда. Существует два подхода, по которым может быть выполнена принудительная вентиляция картера.Из картера могут выводиться выхлопные газы, возможно и обратное действие – приток воздуха снаружи.

Пример того, как построена система принудительной вентиляции картера, основанная на отводе выхлопных газов, приведен выше. При этом прорвавшиеся отработанные газы оказываются под действием разрежения во впускном коллекторе и поступают через маслоотделитель (1), клапан (2) и по шлангам, очистившись от частиц масла, попадают опять в цилиндры двигателя.

Вариант, когда система вентиляции построена на притоке свежего воздуха, приведен на рисунке ниже.В этом случае наружный воздух попадает в картер мотора, смешивается с картерным газами, и через специальный клапан PCV поступает обратно в цилиндры мотора. Построенная таким образом система вентиляции, позволяет избежать попадания продуктов работы ДВС в атмосферу. Именно такой подход используется современными автопроизводителями, при проектировании и изготовлении автомобилей.

Для поддержания нормальной работы мотора на холостом ходу, клапан PCV запирает выход газов из картера, при глубоком разрежении в трубопроводе.

Непременным атрибутом современного ДВС является вентиляция картера, выполненная чаще всего как закрытая система. Она позволяет повысить эффективность работы мотора и уменьшить воздействие выхлопа автомобиля на атмосферу.

Источник: https://ZnanieAvto.ru/dvs/sistema-ventilyacii-kartera-dvigatelya.html

Что такое картер двигателя в автомобиле?

Неотъемлемой частью двигателя внутреннего сгорания является картер.Без этого элемента конструкции силового агрегата невозможна его работа. Из данного обзора вы узнаете, какое назначение имеет картер двигателя, какие бывают разновидности картеров, а также как их обслуживать и ремонтировать.

Что такое картер автомобиля?

Картер двигателя автомобиля – часть корпуса мотора. Он установлен под блоком цилиндров. Между этими элементами корпуса установлен коленчатый вал. Помимо двигателя, данный элемент имеют также коробки передач, редукторы, задний мост и части автомобиля, которые нуждаются в постоянной смазке.

Принято считать, что картер это резервуар, в котором находится масло. Что касается мотора, то чаще всего это так и есть. Что касается картеров трансмиссии, то это не только масляный поддон, но весь корпус механизма со всеми необходимыми сливными, заливными и крепежными отверстиями. В зависимости от назначения емкости, в ней заливается специальная смазка, подходящая для конкретного агрегата.

История появления

Впервые воплотила в себе эту деталь, появилась в 1889-м г.Инженер Х.Картер придумал небольшой резервуар, в котором находилась жидкая смазка для велосипедной цепи.

Система предотвращает попадание посторонних предметов между зубьями звездочки и звеньями цепи. Постепенно эта идея перекочевала в автомобильный мир.

Назначение и функции картера

Основные рекомендации являются креплением подвижных механизмов, которые нуждаются в обильной смазке. В картере двигателя расположен коленвал, масляный насос, балансировочные валы (о том, в каких моторах используются такие механизмы и зачем они нужны, читайте в отдельной статье) и другие важные элементы силового агрегата.

В картерах трансмиссии размещены все валы и шестерни, обеспечивающие передачу крутящего момента от маховика мотора до ведущих колес. Эти детали постоянно испытывают нагрузку, поэтому детали тоже испытываются в обильной смазке.

Помимо смазки картер, выполняющих еще несколько важных функций:

  • Охлаждение агрегата. В результате работы взаимодействующих деталей, контактные поверхности сильно нагреваются. Температура масла, находящегося в емкости тоже повышается.Чтобы оно не перегрелось и не потеряло своих свойств, его нужно остудить. Эту систему функционирования, постоянно контактирующую с прохладным воздухом. Во время передвижения автомобиля увеличивается, и механизм лучше охлаждается.
  • Защищает детали агрегата. Картер двигателя и коробки передач изготавливается из прочного металла. Благодаря этому даже если автомобилист невнимателен к обстановке на дороге, поврежденная деталь защищает масляный насос и вращающийся вал деформации при ударах.В основном он изготавливается из железа, которое при ударах деформируется, но не лопается (все зависит от силы удара, поэтому следует все равно быть аккуратным при езде по кочкам).
  • В трансмиссионных картеров, они позволяют установить валы и шестерни в один механизм и зафиксировать его на раме машины.

Конструкция картера

Так как картер является частью корпуса мотора (или КПП), его конструкция зависит от агрегатов, в которых он используется.

Нижняя часть элемента называется поддоном. В основном он изготавливается из алюминиевого сплава или из штампованной стали. Это позволяет ему выдерживать серьезные удары. В самой нижней точке установлена ​​маслосливная пробка. Это небольшой болт, который при замене масла откручивается и дает возможность полностью удалить всю смазку из двигателя. Похожее устройство имеет и картер коробки.

Чтобы детали стенки выдерживали повышенные нагрузки при вибрации мотора.Чтобы предотвратить утечка масла из системы смазки, на валах устанавливаются уплотнительные сальники (передний сальник больший по размеру, чем задний, он чаще выходит из строя).

Они качественное уплотнение, даже если в полости образует высокое давление. Эти также предотвращают попадание посторонних частиц в механизм. Подшипники фиксируются к корпусу при помощи специальных крышек и болтов (или шпилек).

Устройство картера

В устройство картера также входит масло в проводящие каналы, благодаря которому она охлаждается и в дальнейшем всасывается насосом.В процессе работы кривошипно-шатунного механизма в смазку могут попадать мелкие металлические частицы.

Чтобы они не повредили и не попали на контактные поверхности насоса, на стенке поддона некоторых автомобилей установлены магниты. В некоторых модификациях моторов имеется металлическая дренажная сетка, которая отфильтровывает частицы и не дает им осесть на дне поддона.

Дополнительно картер двигателя имеет вентиляцию. Внутри корпуса скапливаются пары масла, а также в него попадает часть выхлопных газов из верхней части мотора.Смесь этих газов имеет негативное влияние на качество масла, из-за чего оно теряет свои смазочные свойства. Для удаления картерных газов в крышке головки блока цилиндров имеется тонкая трубка, которая подключена к карбюратору или идет к воздушному фильтру.

Каждый производитель использует свои разработки для удаления картерных газов из мотора. На некоторых автомобилях в системе смазки стоят специальные сепараторы, которые очищают картерные газы от масляного аэрозоля. Это предотвращает загрязнение воздуховодов, которые сбрасываются вредными газами.

Разновидности картера

На сегодняшний день существует две разновидности картеров:

  • Классический «мокрый» картер. В нем масло находится в поддоне. После того, как они стекают по дренажу вниз, а оттуда всасывается масляным насосом.
  • «Сухой» картер. Эта модификация используется в основном в спорткарах и полноценных внедорожниках. В таких системах смазки существует дополнительный резервуар с маслом, который пополняется при помощи насосов. Чтобы не перегревалась, система оснащается масляным радиатором.

В большинстве автомобилей используется обычный картер. Однако для двухтактных и четырехтактных ДВС разработали свои картеры.

Особенности картера двухтактного двигателя

В четырехтактном моторе картер двигателя участвует только в смазке двигателя. В таких модификациях масло не проникает в рабочую камеру ДВС, благодаря выхлопу намного чище, чем у двухтактников. Выхлопная система таких силовых агрегатов будет оснащена каталитическим нейтрализатором.

Устройство двухтактных моторов отличается от предыдущей модификации. В них картер играет непосредственную роль в приготовлении и подаче топливно-воздушной смеси. У таких моторов вообще нет отдельного поддона с маслом. В этом случае смазка добавляется непосредственно в бензин. От этого многие элементы двухтактных ДВС чаще выходят из строя. Например, в них чаще нужно менять свечи.

Отличие в двухтактном и четырехтактном двигателях

понять, чем отличаются картеры в двухтактном и четырехтактном моторах, чтобы помнить об отличиях самих агрегатов.

В двухтактном ДВС часть корпуса играет роль элемента топливной системы. Внутри его воздух смешивается с топливом и подается в цилиндры. В таком агрегате нет отдельного картера, который имеет бы поддон с маслом. Для обеспечения смазки масло для двигателя добавляется в топливо.

В четырехтактном моторе больше деталей, которые нуждаются в смазке. Причем большая часть из них не контактируют с топливом. По этой причине смазка должна подаваться в большем количестве.

Что такое сухой картер

Относительно сухих картеров можно выделить отдельную статью.Если коротко, то особенностью их устройства является наличие дополнительного резервуара для масла. В зависимости от модели машины он устанавливается в разных частях подкапотного пространства. Чаще всего он находится близко к мотору или непосредственно на нем, только в отдельной батарее.

Такая модификация тоже имеет поддон, только масло в нем не хранится, а сразу откачивается насосом в резервуар. Эта система нужна, так как в высокооборотных моторах масло нередко вспенивается (кривошипно-шатунный механизм в этом случае играет роль миксера).

Внедорожники нередко покоряют затяжные перевалы. При большом угле масло в поддоне перемещается в сторону и оголяет всасывающий патрубок насоса, из-за чего мотор может испытывать масляное голодание.

Чтобы предотвратить предотвращенную проблему, система сухого картера подает смазку из емкости, расположенной сверху ДВС.

Обслуживание, ремонт и замена картеров

Поломка картера происходит крайне редко. Чаще всего страдает его поддон. Когда автомобиль преодолевает серьезные бугры, он может сильно удариться днищем об острый камень.В случае с поддоном это обязательно к утечке масла.

Если водитель не обратит внимание на последствия удара, то из-за масляного голодания мотор будет испытывать усиленную нагрузку и, в соответствии с расчетом, сломается. Если в поддоне образовалась трещина, то ее можно попытаться заварить. Стальные ремонтируются обычной электрической или газовой, а алюминиевые только аргоновой сваркой. Нередко в магазинах можно встретить специальные герметики для поддонов, но они эффективны до следующего удара.

Замена поддона не такая уж и сложная задача. Для этого нужно слить старое масло (если оно все не выбежало через пробоину), открутить крепежные болты и установить новый поддон. Вместе с новой деталью следует также заменить и прокладку.

Чтобы минимизировать шансы пробить поддон картера, стоит воспользоваться стальной пластинчатой ​​защитой. Она крепится к лонжеронам под автомобилем. Перед тем как купить такую ​​защиту, стоит обратить внимание на прорези в ней. Некоторые модификации имеют соответствующие отверстия, позволяющие без снятия защиты поменять масло в двигателе или в коробке.

Защита картера

Во время езды по грунтовой дороге или по ухабам есть риск зацепить острый предмет, торчащий из земли (например, камень). Часто удар именно на масляный поддон. Чтобы не потерять жизненно важную для мотора жидкость, водитель может установить специальную защиту картера.

На самом деле в защите от серьезных ударов нуждается не только поддон картера, но и другие детали мотора. Чтобы нижняя часть моторного отсека была надежно защищена, защита должна быть сделана из металла, который при больших нагрузках не деформируется.

Защитный элемент может быть изготовлен из черного металла, алюминия или композитных материалов. Самые дешевые модели – стальные, но по сравнению с алюминиевыми аналогами они тяжелее.

Чтобы деталь со временем не испортилась из-за ржавчины, ее покрывают специальным защитным средством. В конструкции детали также делаются технические отверстия. Через них мастер может провести некоторый ремонт моторного отсека (например, в некоторых авто поменять масляный фильтр), но их назначение – обеспечить вентиляцию отсека.

Монтаж защиты осуществляется при помощи болтов в специально изготовленных для крепления отверстиях. Если автомобилист приобрел модель, предназначенную для данного автомобиля, то установка не займет много времени.

Как видно большинство деталей в автомобиле в аккуратном обращении и своевременном обслуживании. В случае с картером не стоит скупиться и приобрести подходящую защиту. Это продлит срок службы данного элемента.

Источник: https: // АвтоТачки.com / что-такое-картер-автомобиль /

Как проверить вентиляцию картерных газов

На автомобильных форумах часто задают вопрос, как проверить вентиляцию картерных газов, и эффективна самостоятельная диагностика. Ведь от работы этой системы зависит состояние мотора и безопасность дорожного движения.

Обслуживанием двигателя занимаются специалисты, поэтому большинство не знакомы с данной автолюбителями.Так что для начала стоит разобраться, что представляет собой картер, и откуда берутся эти газы.

Оглавление:

Как устроен и для чего нужен картер двигателя

Этот элемент коробчатого типа для защиты и опоры элементов ДВС, также служит резервуаром для масла. Нижняя часть включает емкость для сбора газов и поддон с маслом. В верхней находится крышка клапанов, блок цилиндров и ГБЦ.

Современные модели картеров включают более 10 элементов.В двигателях среднего и крупного размера его детали соединить между собой стойки. Цельный корпус имеют только модификации для небольших моторов.

Что такое картерные газы

В процессе работы ДВС формируется высокое давление внутри цилиндра. Во время сгорания топливовоздушной смеси выхлопные газы частично прорываются сквозь поршневые кольца и проникают в полость картера. При неполном сгорании бензина и во время такта сжатия в картер попадают также пары топлива, масла, воды.

Все эти газы в совокупности называют картерными. Когда они скапливаются, увеличивается давление в картерном изображении, побочным эффектом становится ускоренный экспорт мотора. Также наблюдается разжижение и ухудшение качества моторного масла.

Про систему вентиляции картера двигателя

Чтобы избежать скопления газов и повышения давления машины оборудуют вентиляционную систему закрытого типа. Принцип ее работы основан на выведении скопившихся газов во впускной коллектор.

Принцип действия может основываться на выводе газов, либо на притоке чистого воздуха. Сейчас наиболее распространена модель комбинированного типа. Данный узел состоит из четырех частей:

  • Маслоотделитель – удаляет частицы масла, которые не попадают в камеру сгорания.
  • Воздушные патрубки.
  • Клапан – регулирует давление,
  • Успокоитель – позволяет предотвратить турбулентность паров.

Устройство закрытой системы вентиляции картера

Причины неисправности вентиляции

Проблему чаще всего вызывает плохая проводимость системы или ее разгерметизация.Основные причины подобных неполадок в списке:

  • Различные повреждения шлангов.
  • Прорывание мембраны клапана PCV.
  • Засоренные шланги системы вентиляции.
  • Нагар – даже переработанные газы содержат частицы масла. В результате перемещения паров на поверхность скапливаются загрязнения.
  • Износ поршневой группы.

Как строительство неисправности вентиляции

Когда система вентиляции засоряется, газы перестают нормально выводиться.Образуются смолистые отложения, мешающие отведению паров. Возможны следующие проявления неполадки:

  • Течь и излишнее потребление масла.
  • Находящееся в поддоне масло может засасываться через клапан. Это приводит к деформации клапанов.
  • Возможно задымление мотора.
  • Ухудшение динамики двигателя.
  • Посторонние звуки в области клапана и впускного коллектора.
  • Слишком сильное загрязнение регулятора холостого хода и дроссельной заслонки.
  • Если система сильно засорена, картерные газы выдергивают щуп.

Как избежать поломки системы

Чтобы система вентиляции работала исправно, важно использовать качественное масло. Также нужно требовать очистку вентиляции. Порядок проведения профилактической прочистки, описан ниже:

  1. Отсоединяют расширительный бак. Отключают трубу блока и провод, подключенный к датчику.
  2. Идущую к блоку трубку затыкают, бак устанавливают вертикально.
  3. Отсоединяют дроссельную заслонку, а потом – идущую к блоку трубку. Блок вытаскивают.
  4. Снимают хомуты сапуна.
  5. Отключают клапаны от узлов, Откгаемых очистке.
  6. Производят прочистку, затем собирают детали в обратном порядке.

Какие внутренние и внешние факторы износа вентиляции

Забитые шланги становятся причиной выдавливания сальников. За счет повышенного давления, масло протекает сквозь уплотнения коленчатого вала и клапанной крышки.Возможно вылетание щупов.

Изношенная вентиляционная система

Когда повреждены шланги, может засасываться воздух. Это приводит к снижению динамических характеристик. Клапан отправляет газы к двигателю, а нагар вместе с маслом засоряет дроссельную заслонку. При ремонте нельзя убирать кронштейны, за счет них шланг фиксируется под наклоном. Иначе конденсат, образующийся зимой, не сможет стекать, а заморозится и забьет магистраль.

Способы проверки картерных газов

Необходимо открыть крышку на капоте и отвернуть крышку маслозаливной горловины, но не стоит откручивать ее полностью и снимать.Далее нужно завести мотор и посмотреть, что происходит с крышкой:

Если она прыгает, но не слетает, значит есть давление, и газы прорываются. Это нормально.

При разряжении крышку присасывает, это свидетельствует о проблемах с впускным коллектором. В данном случае в картере создается вакуум.

Когда ее сильно подкидывает, такое явление означает, что просели кольца.

Второй способ диагностики – завести двигатель и открыть крышку полностью.Если она слегка присасывается во время снятия, значит вентиляция работает нормально. Когда присасы слишком слабое, а из горловины выходит дым, это свидетельствует о выходе из строя.

Присасывающаяся слишком сильно крышка также является признаком поломки. Скорее всего, клапан негерметичен, так как повреждена его мембрана. Если при работающем моторе масло брызгает из-под крышки и течет через форсунки, может потребоваться капитальный ремонт. Подобные проблемы обычно встречаются на машинех с большим пробегом и изношенным двигателем.

Третий способ даст результат, если система сильно забита. Нужно завести авто и извлечь щуп. Двигатель считается исправно работающим, когда при затыкании отверстия щупа ощущается легкое всасывание. Если появляется дым, значит механизм неисправен.

Проверка при помощи воздушного шарика

Данная методика используется при заглушенной вентиляции. Необходимо извлечь масляный щуп из трубки. Затем на нее надевают и закрепляют изолентой воздушный шарик или медицинскую перчатку.Можно также надеть его на место заливной пробки, но тогда обратите внимание, чтобы шар не засосало внутрь.

Далее заводится мотор, на минимальных оборотах в холостом режиме шарик должен слегка надуться и остановиться.

Когда за 5 минут шар почти не увеличивается в размерах или слишком сильно надувается, это значит, что вентиляция засорилась и работает слабо. Возможно, износились поршневые кольца.

Бывает, что шарик при использовании заглушках перестает увеличиваться в размерах.Это означает, что придется разбирать систему и смотреть, какой элемент засорился.

Чтобы проверить работоспособность клапана, при заведенном двигателе силой зажимают трубку. Если в момент сжатия слышен щелчок, элемент исправен. Другой вариант – держать над клапаном лист бумаги. Листок должен парить в воздухе под воздействием газов. Он притянется.

Прибор для измерения картерных газов

Монометром можно измерить давление, нормальные показатели не превышают 60 миллиметров ртутного столба.Вначале убеждаются, нет ли засора в трубке сапуна. Также проверяют уровень масла в двигателе. Модель измерительного прибора подбирают, исходя из мощности и типа двигателя. Важно убедиться, что аппарат подходит по диаметру калиброванного отверстия.

В машинех с вентиляционной системы закрытого типа необходимо отсоединить трубку сапуна. На канал внутри впускного коллектора ставят заглушку. Манометр присоединяют к кончику трубки. К самому аппарату подключают датчик давления.

Двигатель поработать с нагрузкой и с оборотов, при которой должна достигаться номинальная мощность. Нужно дождаться, пока выровняются показания манометра.

Манометр

После стабилизации прибора, записывают результаты. Затем снять прибор, вытащить заглушку и заново подключить трубку.

Важно, что на двух моторах с одинаковым рабочим объемом расход газов может отличаться. Такая возможна, когда у рассматриваемой ситуации модели дифференцируются по показателям работы на единицу времени и вращающему моменту.

Расход картерных газов в машинех с дизельным двигателем
Мощность двигателя от 280 до 450 литров
Объемный расход картерных газов в режиме холостого хода 4-120 л / мин
Объемный расход в режиме номинальной мощности 140-130 л / мин
Массовый расход в режиме холостого хода 0,7-5 г / ч
Массовый расход в режиме номинальной мощности 5-10 г / ч

Самодельный прибор для измерения картерных газов

Используя подручные материалы, можно измерить давление картерных газов, выраженное в литрах в минуту.Операцию удобнее выполнять с помощником. Понадобятся следующие материалы:

  • Часы с секундной стрелкой или секундомер.
  • Большое ведро или таз.
  • Садовый шланг длиной не менее 1,5 метров.
  • Пластиковая канистра для воды объемом 5-6 литров.

Вначале нужно отключить и заглушить продувочные шланги. Далее потребуется набрать немного воды в таз. Канистру заполнить доверху водой и закрыть крышкой. Теперь ее нужно перевернуть, поставить в таз и аккуратно открыть крышку.

Запускается двигатель. Один конец шланга подключают к маслозаливной горловине, другой загибают вверх и опускают в канистру. Когда газы начнут выходить, важно сразу засечь время по секундомеру. Если движок работает нормально, показатели не должны превышать 20л / мин.

Когда требуется диагностика вентиляции картерных газов

Когда автомобиль исправен, Проверка можно не проводить. Но после капитального ремонта мотора подобная процедура обязательна. Она позволяет убедиться в точном геометрическом соответствии подобранных.Рекомендуется проведение осмотра при подозрительно высоком расходе масла в машинах с открытыми вентиляционными системами.

Если система закрытая, диагностику осуществляют при попадании масла во впускной коллектор. Эта операция может производиться с обнаружением датчиков двигателя. Например, часто проблемы бывают вызваны износом уплотнителей стержней клапанов или поршневых колец.

Вентиляция способна достаточно долго прослужить, так у нее простая конструкция. Обычно встречаются только две поломки, первая – забиваются сепараторы клапанной крышки.Второй вариант – выход клапана из строя.

Клапан работает в нескольких режимах, а его положение зависит от состояния двигателя. На холостом ходу он открывается частично и не пропускает газы полностью. По мере открытия дроссельной заслонки зазор увеличивается.

Когда двигатель заглушен, зазор закрывается до конца. Если клапан закоксовывается или лопается, то начинает работать неправильно. В такой ситуации он всегда открыт или наоборот, закрыт.

Работа вентиляционного клапана
Состояние мотора Остановлен Холостой ход Нормальная работа Высокая нагрузка и ускорение
Положение клапана
Клапан PCV Закрыт Приоткрыт Нормально открыт Открыт полностью
Разряжение во впускном коллекторе Отсутствует Высокое Среднее Низкое
Поток картерных газов Отсутствует Малый Средний Большой

Какие способы проверки лучше не использовать

Существует мнение, что можно приложить к крышке маслозаливной горловины лист картона и по его вибрациям поставить диагноз.Но методика не является верной, так как результаты проверки сильно разнятся для разных моделей авто. Также степень износа элементов двигателя.

В каких случаях наличие масла в сапуне не связано с картером

Перед диагностикой рекомендуется убедиться, что неприятные симптомы действительно связаны с газами. Попадание масла возможно и в других случаях, например, если залито большее количество жидкости, чем положено по нормативам. Возможно, что сапун установлен неправильно, и его перемещение устранит проблему.

Масло в сапуне

Иногда масло проникает из внутренних элементов силового агрегата, в том числе, форсунок. Влияет и манера вождения, а также состояние дорожного полотна. Масляные частицы могут оставаться при активном перемещении мотора в поперечном направлении.

Вывод

Высокое давление картерных нередко говорит не только о засорении, но и повреждении мотора. Сильное разряжение при большом пробеге тоже не является признаком отличного состояния двигателя.Придется диагностику всей системы, чтобы определить причины отклонений. Если вентиляционная система засорена, ее можно прочистить самостоятельно.

Как проверить вентиляцию картерных газов

3,3 (65,71%) 7 проголосовало

Кривошипно- шатунный механизм

⇐ ПредыдущаяСтр 2 из 5Следующая ⇒

1. Вставьте пропушенные слова:

Кривошипно-шатунный механизм преобразует возвратно-поступательное движение ________________ во вращение _____________________________________________.

2. Перечислите подвижные детали КШМ: ____________________________________________________________________________________________________________________________________________________________

Неподвижные детали КШМ: ____________________________________________________________________________________________________________________________________________________________

3.К каким деталям КШМ эти детали и подпишите название каждой

Эти детали КШМ группы к __________________________ ________________ группе.

4. Сколько головок цилиндров устанавливается на автомобиле ЗИЛ-508? ___________

5. Какую вентиляцию картера других автомобильных двигателей?

_______________________________________________________________________

6.Какие гильзы называют «мокрыми»? ____________________________________________________________________________________________________________________________________________________________

7. Как называется эта деталь КШМ, напишите его назначение и устройство.

______________________________________________________________________________

8. Для чего в днище поршня дизельного двигателя делают выемку? ____________________________________________________________________________________________________________________________________________________________

9.Что изображено на рисунке, где они устанавливаются и как называются

____________________________________________________________________________________________________________________________________________________________

10. Как называется эта деталь КШМ, напишите ее устройство и назначение

__________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

11.Сколько шатунов устанавливается на шатунной шейке V- образного двигателя? ______________________________________________________________________________

12. Напишите назначение и устройство коленчатого вала

_______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

13.Для чего к шейкам коленчатого вала прикрепляются противовесы? ____________________________________________________________________________________________________________________________________________________________

14. В виде чего изготавливаются коренные и шатунные подшипники и из какого материала они изготовлены? ________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

15.Вставьте пропущенные слова:

Маховик для равномерного вращения _________________________________

и преодоления двигателем ___________________ нагрузок при трогании с места и во время работы. Маховик представляет собой _________________________________.

16. Зачем на ободе маховика напрессован стальной зубчатый венец? __________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Газораспределительный механизм

1. Напишите назначение газораспределительного механизма ____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

2. Что такое фаза газораспределения? _________________________________________________________________________________________________________________________________________________________________________________________________________________________________

3. Перечислите устройство ГРМ

4. Напишите передаточные детали ГРМ двигателя ЗМЗ-53 _________________________________________________________________________________________________________________________________________________________________________________________________________________________________

5. Закончите предложение:

Распределительный валовый предназначенный для своевременного __________________________________________________________________________________________________________________________________________________________________________________________________________________.

6. Какие детали изготовлены заодно с распредвалом? ______________________________________________________________________________________________________________________________________________________

7. Где устанавливается приводная шестерня распредвала и из какого материала она изготавливается? _____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

8.Почему диаметр распределительной шестерни коленчатого вала меньше шестерни распредвала? _________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Система охлаждения

1. Для чего служит система охлаждения? ________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

2.Система охлаждения бывает двух видов:

1 .______________________________________________________________________

2 .______________________________________________________________________

3. Какая должна быть температура охлаждающей жидкости для нормальной работы

двигателя? _____________________________________________________________

4.Какие узлы и агрегаты включает в себя жидкостную систему охлаждения? ____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

5.По какому кругу циркулирует жидкость на этом рисунке?

__________________________________________________________________

6.Какой узел системы охлаждения служит для ускорения прогрева холодного двигателя и автоматического регулирования его теплового режима в заданных пределах? __________________________________________________________

7. Что изображено на рисунке? Напишите назначение и устройство этого узла.

________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

8.Напишите назначение и устройство радиатора системы охлаждения ________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

9.Из какого материала изготовлены баки и сердцевина радиатора? ___________________________________________________________________________

10. Как называется этот узел системы охлаждения? Напишите его устройство и работу.

.

11. Для чего в крышке радиатора устанавливают паровоздушный клапан? _______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

12.Где устанавливаются датчики указателя температуры охлаждающей жидкости? _____________________________________________________________________________________

13. Для чего на некоторых автомобилях устанавливают предпусковые подогреватели? _____________________________________________________________________________________

14. Какие три положения имеет переключатель предпускового подогревателя? ___________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________ \

15.Опишите схему работы предпускового подогревателя

__________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________ ______________________________________________________________________________________

Смазочная система

1.Для чего необходима смазочная система двигателя? ____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

2. Какая система смазки будет называться «комбинированная»? _______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

3.Перечислите детали двигателя, которые будут смазываться:

под давлением ____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

разбрызгиванием

_________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

4.Перечислите основные узлы системы смазки двигателя

1 .________________________________________________________________________

2 .________________________________________________________________________

3 .________________________________________________________________________

4 .________________________________________________________________________

5.________________________________________________________________________

5. Куда удаляются картерные газы при закрытой вентиляции картера? ________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

6. Напишите схему работы системы смазки ____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

7. Как называется узел системы смазки, на рисунке? Напишите его назначение и устройство.

______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

8. Какой клапан смонтирован в расточке корпуса насоса и для чего он нужен? ________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

9. Для чего нужен перепускной клапан в насосе и на какое давление он отрегулирован? ________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

10. Как называется узел системы смазки, на рисунке? Напишите его назначение и устройство.

________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

11.Из основных частей состоит фильтр со сменным фильтрующим элементом? _____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

12. Перечислите функции моторного масла: __________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________



Читайте также:

Взаимодействие с другими людьми

Система вентиляции картера – Система вентиляции картера

Система сброса давления в картере двигателя внутреннего сгорания

В двигателе внутреннего сгорания, A Система вентиляции картера удаляет нежелательные газы из картера.Система обычно состоит из трубки, одностороннего клапана и источника вакуума (например, впускного коллектора).

Нежелательные газы, называемые «прорывом», представляют собой газы из камеры сгорания, которые просочились и проходят через поршневые кольца. В ранних двигателях эти газы выбрасывались в атмосферу из-за их утечки через уплотнения картера. Первой специальной системой вентиляции картера была дорожная тяговая труба , в которой использовался частичный вакуум для втягивания газов через трубу и их выпуска в атмосферу.Системы принудительной вентиляции картера (PCV), впервые использованные в 1960-х годах и присутствующие в современных двигателях, направляют картерные газы обратно в камеру сгорания, чтобы уменьшить загрязнение воздуха.

Двухтактные двигатели с компрессионной конструкцией картера не нуждаются в системе вентиляции картера, поскольку при нормальной работе двигателя картерные газы отправляются в камеру сгорания.

Источник картерных газов

Прорыв, как это часто называют, является результатом того, что горючие материалы из камеры сгорания «выдуваются» мимо поршневых колец и попадают в картер.Эти картерные газы, если их не вентилировать, неизбежно конденсируются и соединяются с масляными парами, присутствующими в картере, образуя шлам или вызывая разбавление масла несгоревшим топливом. Кроме чрезмерного давления в картере может привести к утечкамного масла через уплотнения коленчатого вала и другие уплотнения и прокладки двигателя. Следовательно, становится необходимым использование системы вентиляции картера.

Атмосферная вентиляция

До начала 20 века картерные газы выходили из картера двигателя через уплотнения и прокладки.Считалось нормальным, когда масло вытекало из двигателя и капало на землю, как и в случае с паровыми двигателями в предыдущие десятилетия. Прокладки и уплотнения вала были предназначены для ограничения утечки масла, но обычно не предполагалось, что они полностью предотвратят ее. Проходящие газы диффундируют через масло, а просачиваются через уплотнения и прокладки в атмосферу, вызывая загрязнение воздуха и запахи.

Первой доработкой в ​​системе вентиляции картера стала дорожная тяговая труба .Это труба, идущая от картера (или крышки клапана на двигателе с верхним расположением клапанов) вниз к обращенному вниз открытому концу, расположенному в потоке потока транспортных средств. Когда автомобиль движется, воздушный поток через открытый конец трубки всасывание («тягу»), которая вытягивает газы из картера. Чтобы предотвратить создание вакуума, картерные газы заменяются свежим воздухом с помощью устройства, называемого сапуном . Сапун часто находится в масляной крышке.Как и в случае с более ранними двигателями, система тяговой трубы дороги также создавая загрязнение и неприятные запахи. Всасывающая труба может забиться снегом или льдом, и в этом случае давление в картере может возрасти, что приведет к утечке масла и повреждению прокладки.

На медленно движущихся транспортных средствах и лодках часто не было подходящей воздушной струи для дорожной тяговой трубы. В этих ситуациях двигатели использовали положительное давление в сапуне для выталкивания картерных газов из картера.Поэтому воздухозаборник сапуна часто располагался в воздушном потоке за вентилятором охлаждения двигателя. Картерные газы уходили в атмосферу через тяговую трубу.

Система принудительной вентиляции картера (PCV)

История

Хотя современная цель системы принудительной вентиляции картера (PCV) заключается в уменьшении загрязнения воздуха, первоначальная цель заключалась в том, чтобы заставить двигателю подавать воду без просачивания воды. Первые системы PCV были созданы во время Второй мировой войны, чтобы использовать танку двигатели для работы во время глубоких бродов, когда обычный вентилятор с тяговой трубой мог бы воды проникнуть в картер и разрушить двигатель.

В начале 1950-х годов профессор Ари Ян Хааген-Смит установил, что загрязнение от автомобильных двигателей было причиной основного кризиса, вызванного смогом в Лос-Анджелесе, штат Калифорния. Калифорнийский был создан в 1960 году и начал исследования, как предотвратить выброс картерных газов непосредственно в атмосферу. Система PCV была создана для рециркуляции газов в воздухозаборник, чтобы их воздух можно было объединить со свежимом / топливом и полностью сжечь.В 1961 году Калифорнии потребовала, чтобы все новые автомобили продавались с системой PCV.

К 1964 году большинство новых автомобилей, продаваемых в США, были настроены промышленными предприятиями, чтобы не пришлось изготавливать несколько версий автомобилей для конкретного. PCV быстро стандартным оборудованием для всех автомобилей по всему миру благодаря своим преимуществам не только в сокращении службы масла.

В 1967 году, через несколько лет после запуска в производство, система PCV стала предметом расследования большого жюри федерального правительства США, когда некоторые критики отрасли заявили, что Ассоциация производителей автомобилей (AMA) сговорилась сохранить несколько таких устройств для уменьшения смога. на полке, чтобы отложить дополнительную борьбу с смогом. После восемнадцати месяцев расследования большое жюри вернуло решение “не выставлять счет”, разрешив AMA, но в результате было принято постановление о согласии, согласно которому все американские автомобильные согласились не работать совместно над мероприятиями по борьбе со смогом в течение десяти лет.

За прошедшие с тех пор десятилетия законы и регулирование от транспортных средств ужесточились. В большинстве бензиновых двигателей по-прежнему используются современные системы PCV.

Дышащий

Для того, чтобы система PCV удаляла пары из картера, картер должен иметь источник свежего воздуха. Источником этого свежего воздуха является «сапун картера», который обычно отводится от впускного коллектора двигателя. Сапун обычно снабжен перегородками и фильтрами для предотвращения загрязнения воздушного фильтра масляным туманом и паром.

Клапан PCV

Вакуум во впускном коллекторе передается в картер через клапан PCV. Воздушный поток, проходящий через картер и внутреннюю часть двигателя, уносит побочные газы сгорания. Затем эта смесь воздуха и картерных газов выходит, часто через простую перегородку, сетку или сетку, через клапан PCV во впускной коллектор. В некоторых системах PCV эта масляная заслонка происходит в дискретной сменной части, называемой «маслоотделителем».Продукты вторичного рынка, продаваемые для добавления масляной перегородки к транспортным средствам, которые изначально не были установлены с ними, обычно известны как «маслосборники».

Клапан PCV регулирует поток картерных газов, поступающих во впускную систему. На холостом ходу вакуум в коллекторе высокий, что приведет к засасыванию большого количества картерных газов, в результате чего двигатель будет работать слишком бедной. Клапан PCV закрывается при высоком разрежении в коллекторе, ограничивая количество картерных газов, попадающих во впускную систему.

Когда двигатель находится под нагрузкой или работает на высоких оборотах, выделяется большее количество картерных газов. В этих условиях разрежение во впускном коллекторе ниже, что приводит к открытию клапана PCV и потоку картерных газов во впускную систему. Больший расход всасываемого воздуха в этих условиях означает, что большее количество картерных газов может быть добавлено во впускную систему без ущерба для работы двигателя. Открытие клапана PCV в этих условиях также компенсирует то, что впускная система менее эффективна при всасывании картерных газов во впускную систему в этих условиях.

Вторая функция клапана PCV – действовать как пламегаситель и предотвращать попадание положительного давления из системы впуска в картер. Это может произойти на двигателе с турбонаддувом или при возникновении обратной вспышки, избыточное давление может повредить уплотнения и прокладки картера. Таким образом, клапан PCV закрывается при наличии положительного давления, чтобы предотвратить его попадание в картер.

Выпускное отверстие для воздуха из картера, на котором расположен клапан PCV, обычно предоставляется как дальше от сапуна картера.Например, сапун и выпускное отверстие часто находятся на противоположных крышках клапанов на V-образном двигателе или на противоположных концах клапанной крышки на рядном двигателе. Клапан PCV часто, но не всегда, размещают на крышке клапана; он может располагаться в любом месте между выпускным отверстием для воздуха из картера и впускным коллектором.

Накопление углерода во впускных системах

Накопление углерода во впускном коллекторе может происходить, когда картерные газы постоянно загрязняют всасываемый воздух из-за неисправностей системы PCV.

Накопление углерода из картерных газов на впускных клапанах обычно не является проблемой для двигателей с впрыском портов. Это связано с тем, что топливо попадает во впускные клапаны на пути к камере сгорания, позволяя поддерживать их чистоту в топливных детергентах. Однако накопление углерода на впускных клапанах является проблемой только для двигателей с прямым впрыском, поскольку впрыскивается непосредственно в камеру сгорания. По этой причине очистители топливной системы или добавки к топливу, добавленные в бак, не помогут очистить эти отложения.Методы очистки этих отложений включают распыление очистителя через впускное отверстие или прямую очистку впускных клапанов.

Альтернативы

Двухтактные двигатели, которые используются в системе вентиляции картера, не требуют системы вентиляции картера, поскольку все газы внутри картера поступают в камеру сгорания.

Многие небольшие четырехтактные двигатели, такие как двигатели газонокосилок и генераторы электроэнергии, используют тяговую трубу, подключенную к системе впуска.Всасывающая труба направляет все картерные газы обратно во впускную смесь и обычно используется между воздушным фильтром и карбюратором.

В двигателях с сухим картером некоторых гоночных автомобилей используются продувочные насосы для извлечения масла и газов из картера. Сепаратор удаляет масло, затем газы направляются в выхлопную систему через трубку Вентури. Эта система поддерживает небольшое количество вакуума в картере и сводит к минимуму масла в двигателе, которое может пролиться на гоночную трассу.

Рекомендации

.
