Контроль качества сварочных электродов – Основные средства

И. Ворновицкий, А. Суслов

От редакции.

Описанный способ определения качества электродов можно использовать и при закупках. Правда, методы измерения разнотолщинности придется использовать другие, поскольку на специальные приборы рассчитывать в этом случае не приходится.

Ручная электродуговая сварка используется повсеместно. Рукотворные звездочки вольтовой дуги вспыхивают и на машиностроительных заводах, и на стройках, и при ремонте техники – как в мастерских, так и в полевых условиях. И чаще всего требуется высокое качество сварного шва. Необходимое условие его получения – электрод, который должен обеспечивать легкое зажигание и устойчивое горение дуги, равномерное расплавление металла электрода и покрытия, образование правильного шва без непроваров и трещин и, наконец, легкое удаление шлака с поверхности.


При всей своей простоте электрод для ручной дуговой электросварки должен быть высококачественным, а значит для его изготовления необходимо использовать материалы (как проволока, так и покрытие) правильной рецептуры. Но этого мало: покрытие должно быть равномерным – только в этом случае возможно правильное расплавление флюса и получение надлежащих свойств металла в сварочной ванне. Поэтому разнотолщинность покрытия (разность его толщины на диаметрально противоположных участках электрода) считается одним из важнейших показателей качества электрода.

Если разнотолщинность превышает предельно допустимую величину, то это сильно затрудняет работу сварщика. На электроде образуется односторонний козырек из покрытия, а в металле шва возникают различные дефекты – несплавления, шлаковые включения и другие.

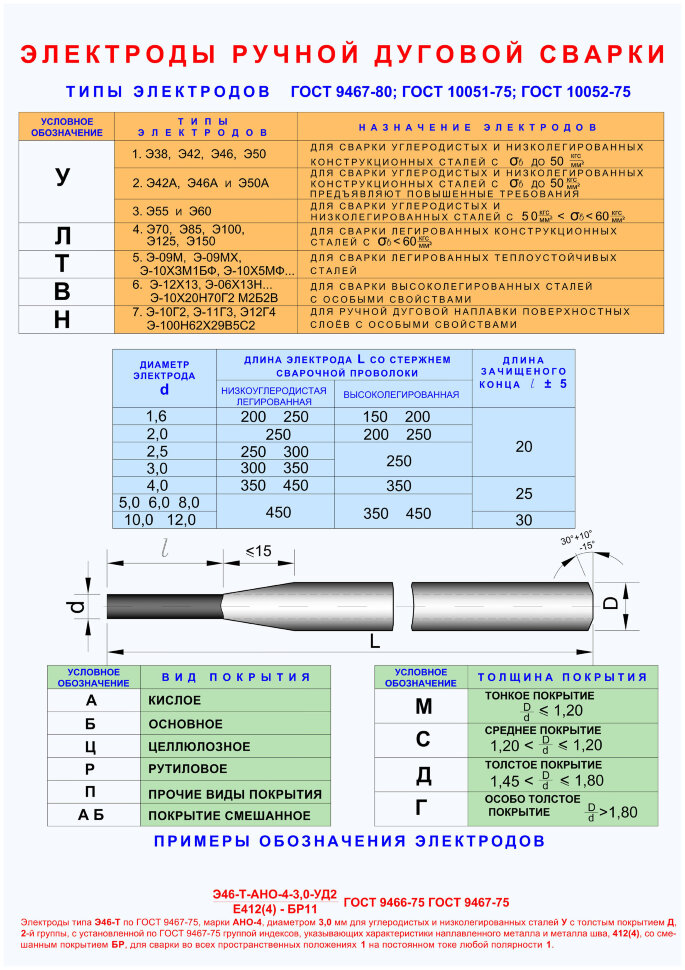

Согласно действующему в настоящее время ГОСТ 9466-75 разнотолщинность покрытия определяется в трех сечениях, удаленных друг от друга по длине на 80 – 100 мм. Установлено, что разность между максимальной и минимальной ее величинами весьма точно характеризует качество технологии изготовления электрода, а значит и сам электрод.

По этой разности можно выявить не отлаженную операцию или их группу, состояние оборудования и квалификацию персонала.

Принципиально возможны четыре ситуации:

Разнотолщинность покрытия во всех сечениях отвечает действующим нормам, а разница между ее максимумом и минимумом не превышает 0,05 мм. Технологический процесс изготовления электродов отлажен и стабилен; квалификация персонала отвечает требованиям производства.

– В одном из сечений разнотолщинность выходит за рамки допуска, однако разность между максимумом и минимумом не превышает 0,05 мм. Требуется более точная установка подающей и калибрующей втулок в головке пресса. Этого сравнительно простого мероприятия вполне достаточно для получения должного качества.

– Наличие сверхнормативной разнотолщинности при разнице между максимумом и минимумом более 0,05 мм. Такая ситуация говорит о неудовлетворительной подготовке обмазочной массы (плохое перемешивание сухой шихты с жидким стеклом). Необходимо откорректировать технологический процесс как по длительности перемешивания, так и по состоянию смесителя и другим параметрам.

– Сверхнормативная разнотолщинность во всех сечениях при разности между ее максимумом и минимумом менее 0,05 мм. Причина брака в этом случае – неправильная установка оператором калибрующей втулки относительно подающей вследствие невнимательности или низкой квалификации, а также неудовлетворительный контроль за соблюдением технологического процесса.


В условиях массового производства для оценки качества выбирают группу электродов (предварительная выборка). С помощью специальных приборов (например, КРП, выпускаемого АО «Спецэлектрод») проводят измерение разнотолщинности покрытия. Выборка может содержать от 30 до 50 электродов, отобранных от одного – двух замесов или партии электродов массой 200 – 1 000 кг.

Заметим, что зарубежные фирмы, специализирующиеся на производстве электродов для ручной дуговой электросварки, получают весьма хорошие обмазочные массы. Разница между максимальной и минимальной разнотолщинностью для их продукции, как правило, не превышает 0,03 мм.

В заключение заметим, что описанная методика оценки разнотолщинности уже применяется на некоторых предприятиях, в частности на АОЗТ «Электродный завод» в Санкт Петербурге, фирме «Свапро» и ОАО «Спецэлектрод» в Москве.


Билеты экзамена для проверки знаний специалистов сварочного производства 1 уровень

БИЛЕТ 2

ВОПРОС 1. Какое положение электрода при сварке приводит к увеличению глубины провара при РДС?

1. Сварка «углом вперед».

2. Сварка «углом назад».

3. Сварка вертикальным электродом.

ВОПРОС 2. Зависит ли напряжение дуги от сварочного тока при использовании источников питания с падающей характеристикой.

1. Зависит.

2. Не зависит.

3. Зависит при малых и больших величинах сварочного тока.

ВОПРОС 3. К какому классу сталей относятся сварочные проволоки Св-12Х11НМФ, Св-10Х17Т, Св-06Х19Н9Т?

1. Низколегированному.

2. Легированному.

3. Высоколегированному

ВОПРОС 4. Какой из перечисленных факторов в большей степени влияет на ширину шва при РДС?

1. Поперечные колебания электрода.

2. Напряжение на дуге.

3. Величина сварочного тока.

ВОПРОС 5. С какой целью один из концов электрода не имеет покрытия?

1. Для обеспечения подвода тока к электроду.

2. С целью экономии покрытия.

3. Для определения марки электрода.

ВОПРОС 6. Какие должны быть род и полярность тока при сварке соединений из углеродистых сталей электродами с основным покрытием?

1. Переменный ток.

2. Постоянный ток обратной полярности.

3. Постоянный ток прямой полярности.

ВОПРОС 7. Какие требования предъявляются к помещению для хранения сварочных материалов?

1. Сварочные материалы хранят в специально оборудованном помещении без ограничения температуры и влажности воздуха.

2. Сварочные материалы хранят в специально оборудованном помещении при положительной температуре воздуха.

3. Сварочные материалы хранят в специально оборудованном помещении при температуре не ниже 15 0С и относительной влажности воздуха не более 50%.

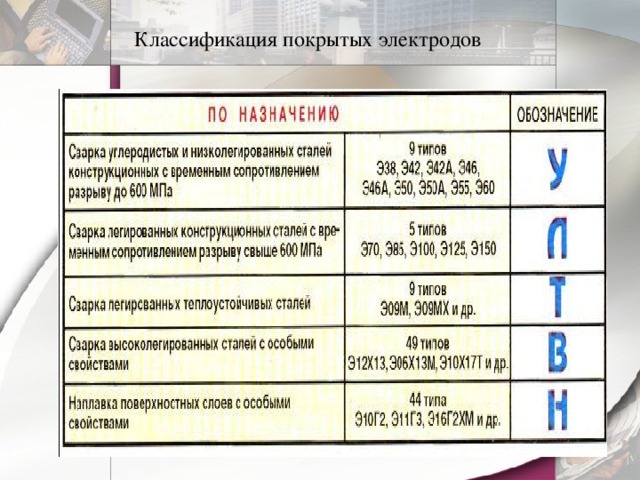

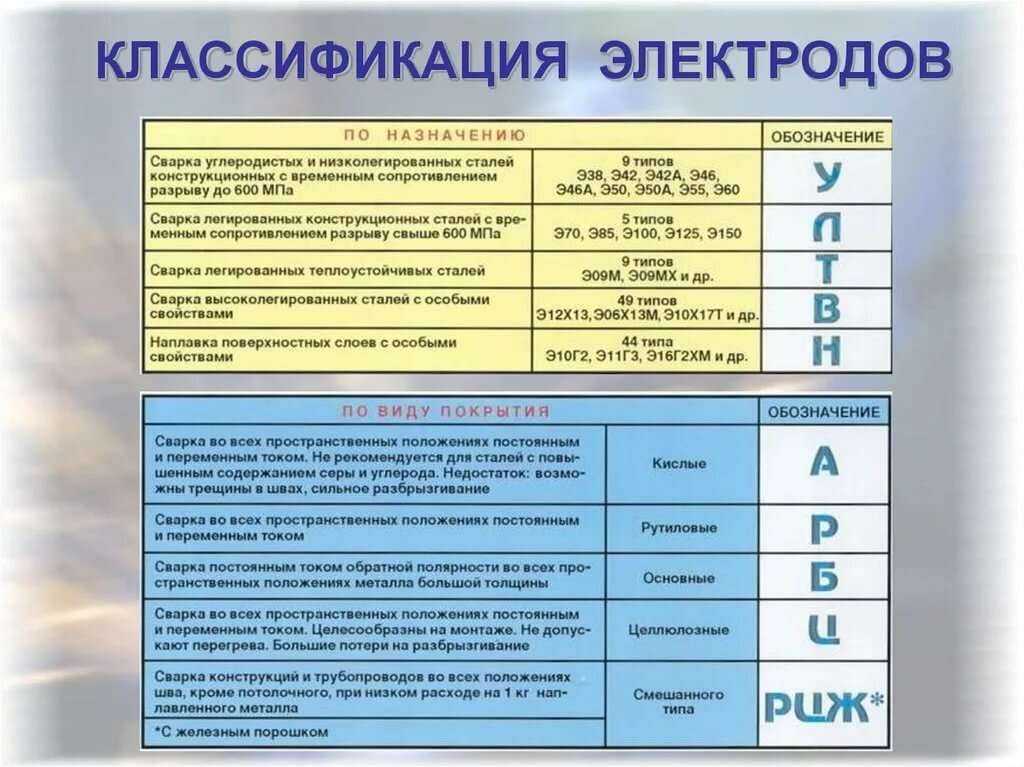

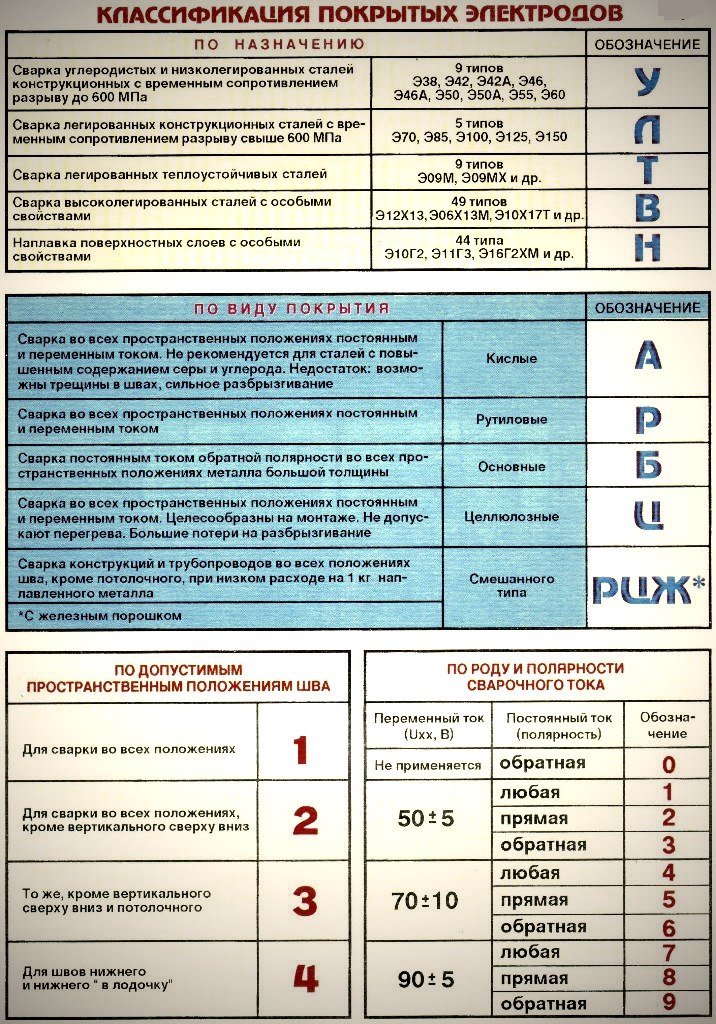

ВОПРОС 8. Для сварки какой группы сталей применяют электроды типов Э50, Э50А, Э42А, Э55?

1. Для сварки конструкционных сталей повышенной и высокой прочности.

2. Для сварки углеродистых сталей.

3. Для сварки высоколегированных сталей.

ВОПРОС 9. Для чего нужна спецодежда сварщику?

1. Для защиты сварщика от выделяющихся вредных аэрозолей.

2. Для защиты сварщика от поражения электрическим током.

3. Для защиты сварщика от тепловых, световых, механических и других воздействий сварочного процесса.

ВОПРОС 10. Как изменяется сила сварочного тока увеличением длины дуги при ручной дуговой сварки штучными электродами?

1. Увеличение длины дуги ведет к уменьшению силы тока.

2. Увеличение длины дуги ведет к увеличению на силы сварочного тока.

3. Величина сварочного тока остается неизменной.

ВОПРОС 11. Чем регламентируется режим прокалки электродов?

1. Производственным опытом сварщика.

2. Техническим паспортом на сварочные материалы.

3. Рекомендациями надзорных органов.

ВОПРОС 12. С какой целью производят прокалку электродов?

1. Для удаления серы и фосфора.

2. Для повышения прочности электродного покрытия.

3. Для удаления влаги из покрытия электродов.

ВОПРОС 13. Какие стали относятся к углеродистым сталям?

1. Сталь Ст3сп5, Сталь 10, Сталь 15, Сталь 20Л, Сталь 20К, Сталь 22К.

2. 45Х25Н20.

3. 08Х14МФ, 1Х12В2МФ, 25Х30Н.

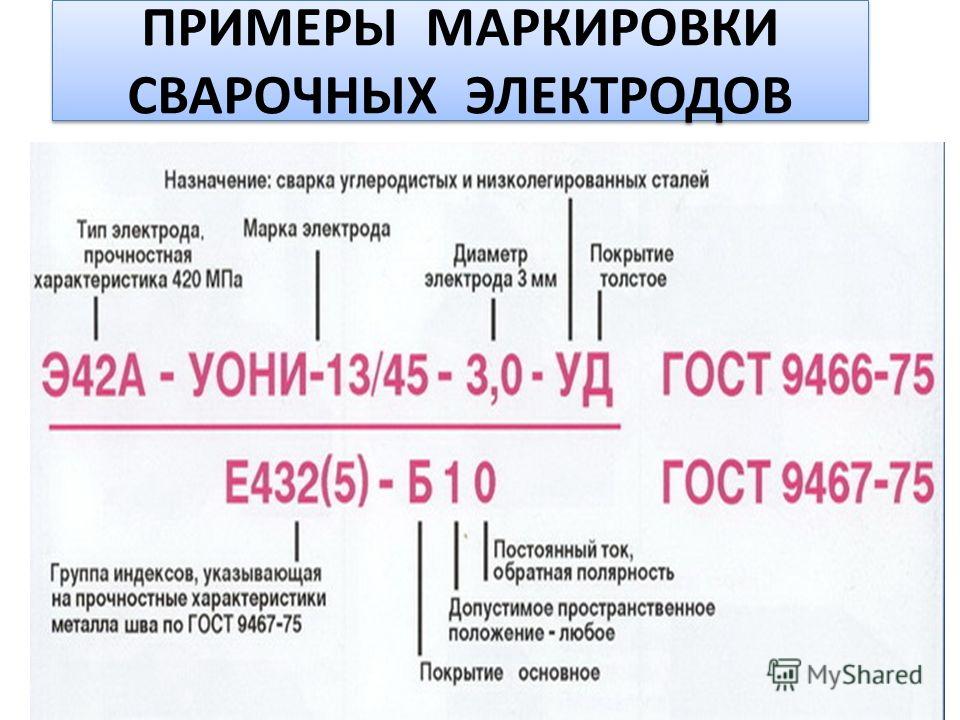

ВОПРОС 14. Что обозначает буква и следующая за ней цифр в маркировке сталей и сплавов?

1. Клейма завода-изготовителя.

2. Обозначения номера плавки и партии металла.

3. Условное обозначение легирующего элемента в стали и его содержание в процентах.

ВОПРОС 15. Какие стали относятся к группе удовлетворительно сваривающихся?

1. С содержанием углерода 0,25-0,35 %.

2. С содержанием серы и фосфора до 0,05 %.

3. С содержанием кремния и марганца до 0,5 %.

ВОПРОС 16. Какие из перечисленных ниже нарушений технологии могут привести к пористости швов?

1. Плохая зачистка кромок перед сваркой от ржавчины, следов смазки.

2. Большая сила тока при сварке.

3. Малый зазор в стыке.

ВОПРОС 17. От чего в большей степени зависит величина деформации свариваемого металла?

1. От склонности стали к закалке.

2. От неравномерности нагрева.

3. От марки электрода, которым производят сварку.

ВОПРОС 18. Укажите величину зазора между свариваемыми кромками листовых элементов толщиной до 5 мм по ГОСТ 5264-80?

1. 1 — 2 мм.

2. 3 — 4 мм.

3. 5 — 6 мм.

ВОПРОС 19. В какой цвет рекомендуется окрашивать стены и оборудование цехов сварки?

1. Красный, оранжевый.

2. Белый.

3. Серый (стальной) цвет с матовым оттенком.

ВОПРОС 20. Укажите условные обозначения сварных соединений?

1. С — стыковое, У — угловое, Т — тавровое, Н — нахлесточное; буква и цифра, следующая за ней – условное обозначение сварного соединения.

2. С — стыковое, У — угловое, Н — нахлесточное, Т — точечная сварка; цифры после букв указывают метод и способ сварки.

3. С — стыковое, У — угловое, Т — тавровое, П — потолочный шов; цифры после букв указывают методы и объем контроля.
