Топ-5 заблуждений о механической коробке передач — Российская газета

Парк автомобилей с механической КПП в России весьма солидный по своим размерам, в нем много не только возрастных машин, но и относительно современных авто, оснащенных “механикой”. У машин с механическими коробками передач много приверженцев, людей, которые считают, что автомобиль на “ручке” лучше управляется, он более отзывчив на действия водителя. А среди механиков бытует мнение, что механические коробки передач менее проблемные, чем те же АКПП, и более ремонтопригодные. Так ли это?

Автомобилисты с небольшим стажем вождения часто выбирают себе автомобиль с автоматической коробкой передач. Они знают, что для езды в городских условиях такой вариант – наиболее удобный. Тогда как любители “механики” – это зачастую люди, которые эксплуатируют или специализированные автомобили, или часто ездят в особых условиях.

С прошлых лет еще живет убеждение в том, что по стоимости обслуживания механические коробки – одни из самых доступных. Это было справедливо, например, для прежних “ВАЗов”, у которых еще лет 20 тому назад обслуживание коробки ограничивалось заменой раз в 150 тыс. километров диска сцепления и выжимного подшипника.

Но не забываем, что на таких машинах массово использовались самые обычные механические коробки. На современных автомобилях, не только премиального уровня, но и более бюджетного С-сегмента, где во главу угла становится комфорт передвижения, используемые МКПП – это чаще всего “коробки” с 2-массовым маховиком. В зависимости от условий эксплуатации автомобиля такая коробка передач “ходит” от 120 до 150 тыс. км. После этого приходится или ремонтировать КПП или проводить ее замену. Надо понимать, что ремонт маховика – весьма затратное дело, да и покупка нового оригинального компонента также может обернуться ощутимыми затратами.

Бытует ошибочное мнение, что масло в МКПП менять не надо, и что оно работает одинаково хорошо на всем сроке службы “коробки”. Но масло все же нужно менять, хотя и делать это можно намного реже, чем в случае с автоматической коробкой передач.

Лучше проводить замену масла в МКПП на пробеге 70-80 тыс. км. Часто автопроизводители, чтобы снизить затраты, используют для первой заливки в механические КПП не самое качественное и надежное масло. Так что в интересах автовладельца – поменять его на более качественный продукт. Скорее всего, переход на более прогрессивное, синтетическое масло улучшит работу коробки и сделает плавным переключение передач. Регулярно меняя масло в МКПП, можно продлить срок ее службы, так как вместе с маслом из узла будут уходить и продукты износа компонентов “коробки”. Кроме того, хорошее масло будет лучше смазывать элементы трансмиссии и снизит риски, которые возникают из-за перегрева узла.

Ошибочно считать автомобили с МКПП наиболее экономичными по расходу топлива. В этом случае возможность снизить расход отчасти зависит от привычек автомобилиста и от его манеры езды. Однако все равно этого недостаточно, чтобы заметно повлиять на потребление горючего. И современные механические коробки передач, впрочем, так же, как и автоматические КПП и вариаторы, назвать экономичными едва ли можно. В этом смысле “механика” сильно уступает все той же роботизированной КПП с двумя сцеплениями.

А что с надежностью МКПП? Этот стереотип прочно укрепился среди автомобилистов. Однако и это по большей части миф, который происходит от старых, самых простых механических КПП. На деле же, если сама по себе коробка обычно служит долго, то ее основные компоненты – диск сцепления, корзина сцепления, выжимной подшипник, маховик – подвержены износу и требуют замены раз в 120-150 тыс. км.

Некоторые специалисты авторемонтной сферы убеждены, что именно механическая коробка передач является самой перспективной с точки зрения развития новых технологий. Однако это не совсем так. За годы развития технологий механической трансмиссии производители автокомпонентов, кажется, “выжали” максимум из этого узла. Они делали его отдельные элементы наиболее оптимальными и по конструкции, и по сроку службы, чтобы современные автомобили на “механике” работали наиболее комфортно, безопасно, и по возможности экономично и экологично. С точки зрения работы всего узла его дальнейшая эволюция на уровне лучшего функционирования отдельных компонентов уже сильно сомнительна. Вряд ли можно увеличить быстроту переключения передач и еще больше снизить вибрации в коробке.

С точки зрения эволюции автомобильной трансмиссии больше шансов выйти на новую ступень развития у роботизированной 2-дисковой коробки. Эта коробка уже отличается плавностью в переключении передач, так что инженерам остается придумать решение для того, чтобы увеличить ее надежность.

Какие типы КПП бывают? Какую коробку выбрать: механика, автомат, вариатор, робот? | Роман Харитонов

Если Вы обыватель, то скорее всего, разделяете виды коробок передач в легковых автомобилях на два больших типа: механика или автомат. На глаз отличить одно от другого можно по числу педалей и внешнему виду рычага КПП. Однако в действительности за селектором, похожим на “автомат” могут скрываться роботизированная трансмиссия или вариатор.

КПП — коробка переключения передач. Коробка передач является элементом трансмиссии. Функция трансмиссионной системы — передача крутящего момента от двигателя к колесам. На практике под словом трансмиссия часто имеют в виду коробку передач или тип привода.

При выборе автомобиля важно понимать, какой тип КПП в нем используется. От этого зависит ресурс агрегата, эксплуатационные свойства и даже ликвидность машины на вторичном рынке. Если же говорить об автомобилях с пробегом, то определенный тип КПП может как снизить, так и повысить привлекательность машины на вторичном рынке.

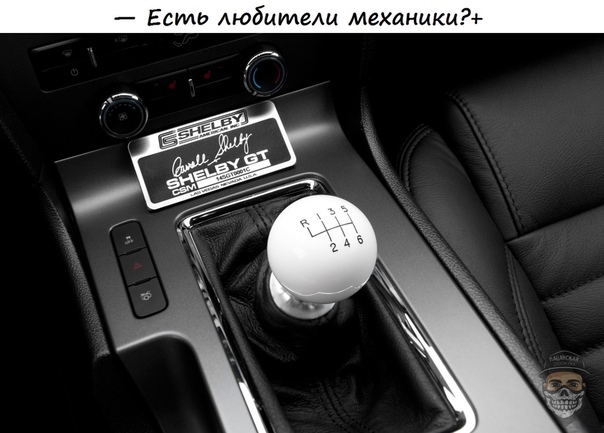

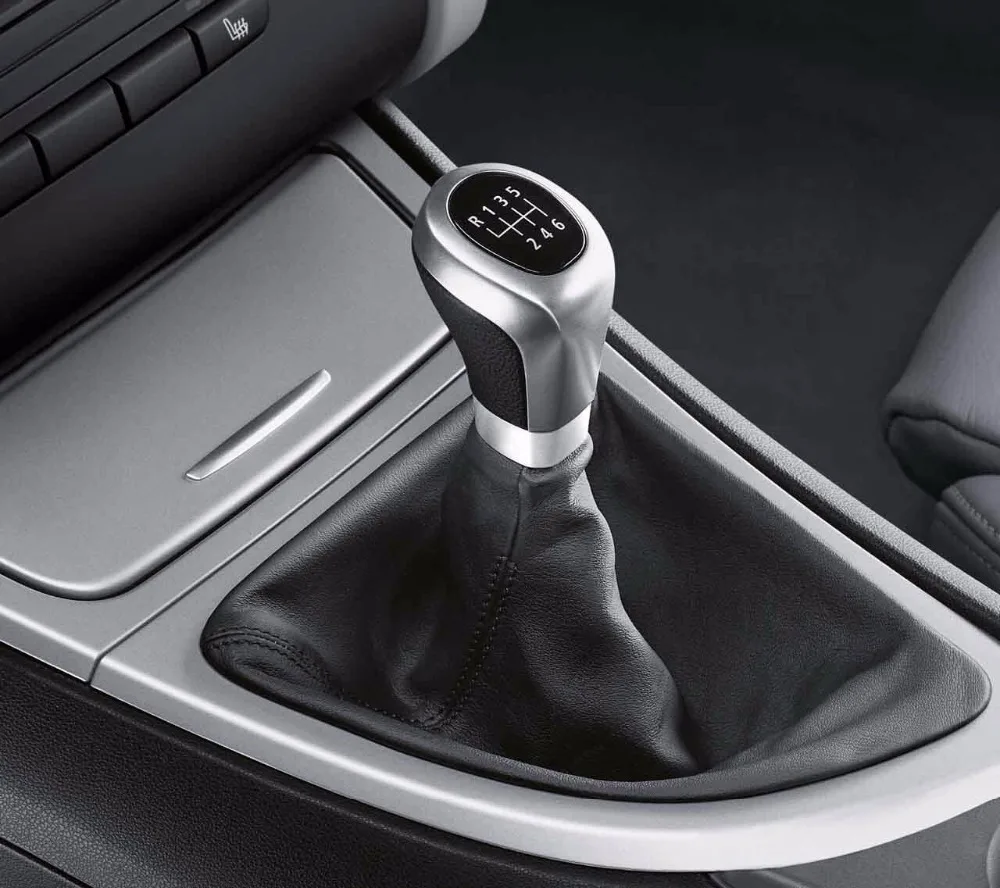

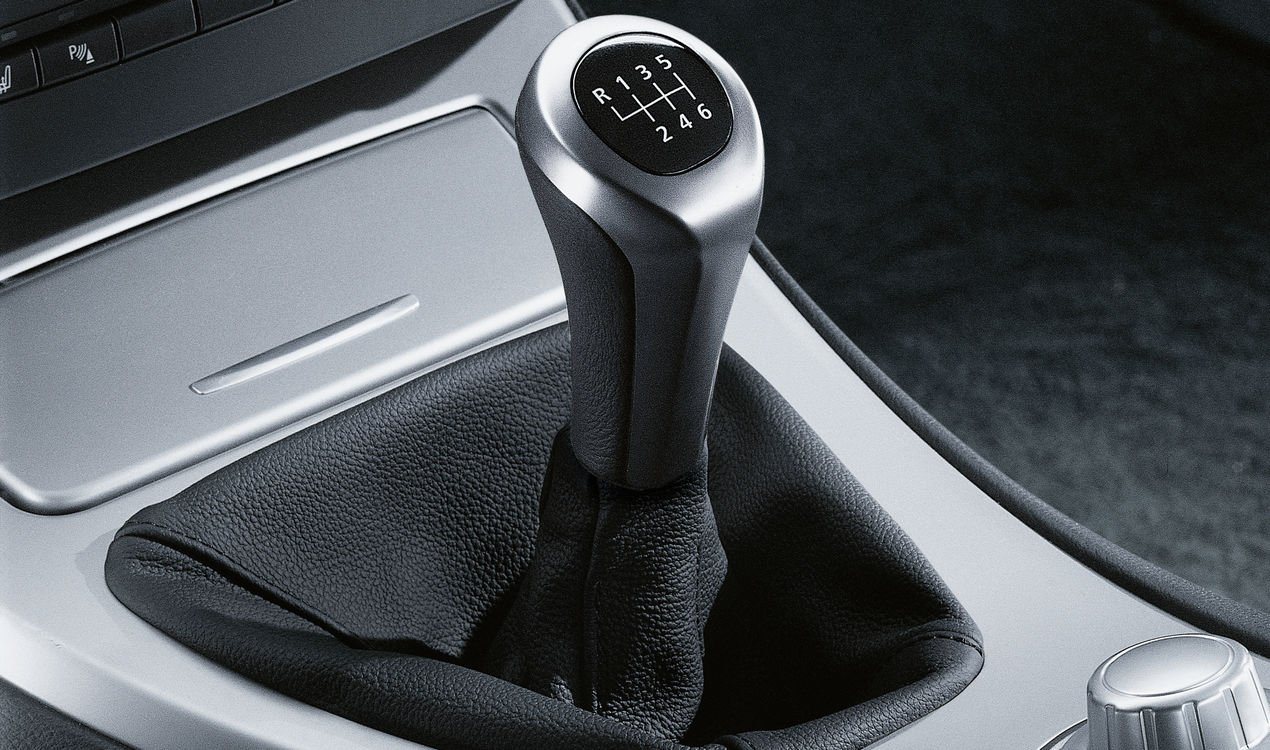

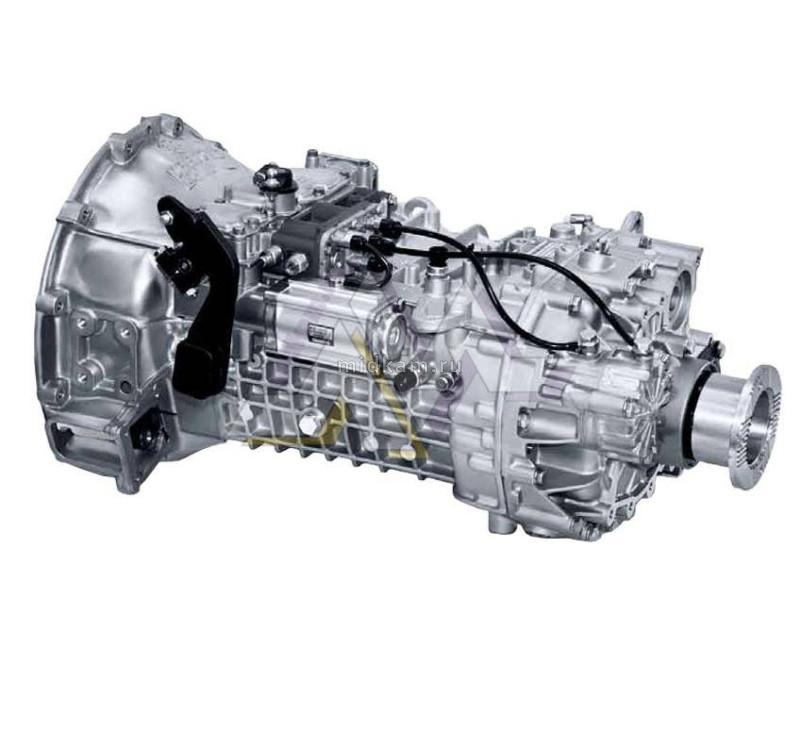

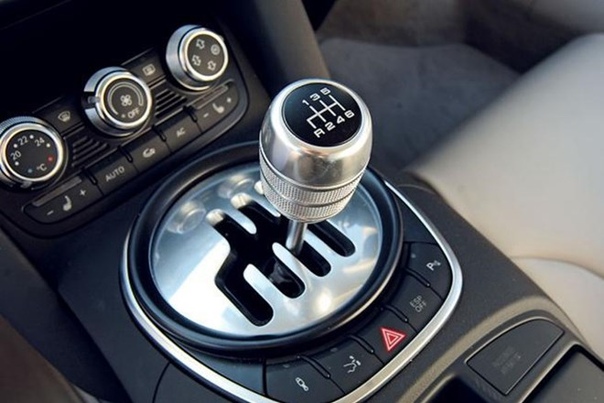

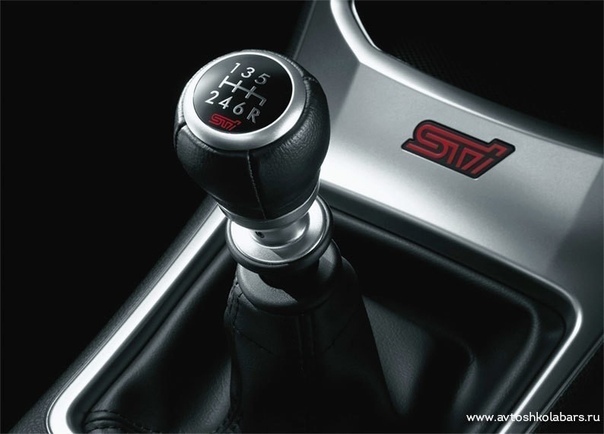

Механика, МКПП, механическая коробка передач, ручная коробка передач

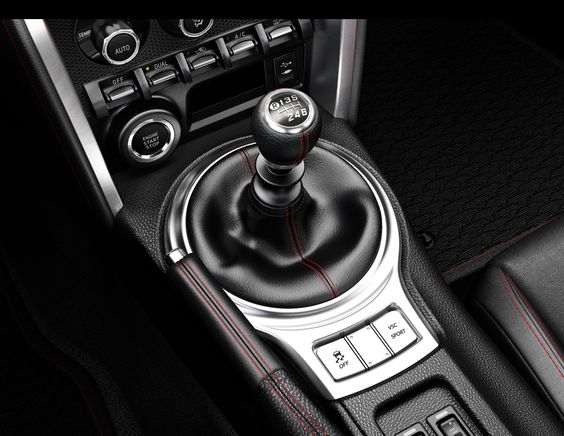

Механическая коробка передач отличается наличием педали сцепления и необходимостью вручную менять передачи. В зависимости от числа передач, коробка может быть четырех-, пяти-, шести- и даже семиступенчатой (такая, например, у Porsche 911). Ключевое преимущество механической коробки передач — возможность точнее подбирать передачи в зависимости от стиля езды: наращивать тягу, тормозить двигателем, преодолевать сугробы или летний офф-роуд внатяг, балансируя между качением и холостыми оборотами. Ещё можно чуть-чуть сэкономить, во-первых, при покупке, во-вторых при эксплуатации за счет немногим меньшего расхода топлива. В сравнении с современными автоматами не сказать, что механика всерьез побеждает в надежности.

Главное что следует понимать — чем ниже передача, тем больше тяги.

Если нужно интенсивно ускориться, например, при обгоне, механическая коробка позволяет перейти к примеру с шестой на третью передачу, раскрутив двигатель до более высоких оборотов. В случае с бензиновым двигателем, именно они максимально производительны. Современные автоматы, вариаторы и роботы тоже могут переходить на пониженную, но в большинстве случаев делают это медленнее. Все-таки электронные мозги это не мозги человека. Впрочем, для быстрого и плавного перехода на пониженную передачу, в случае с МКПП, требуется тренировка и филигранная работа сцеплением и газом. Примечательно, что в больших городах все чаще машинам с “механикой” покупатели предпочитают двухпедальные модификации.

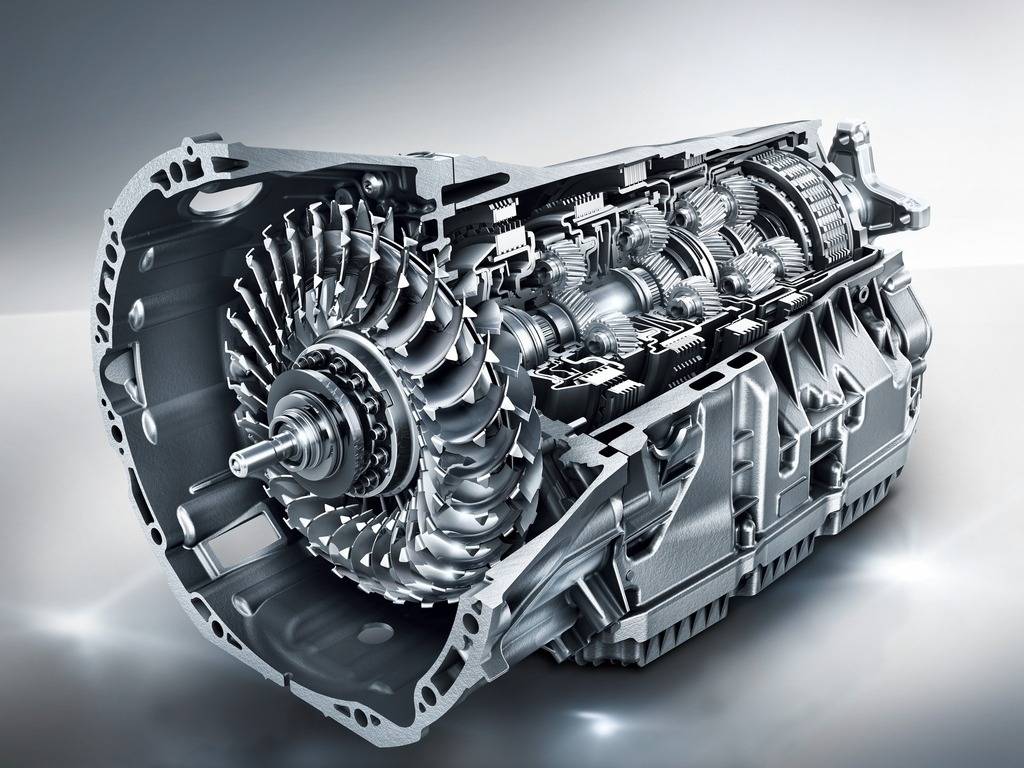

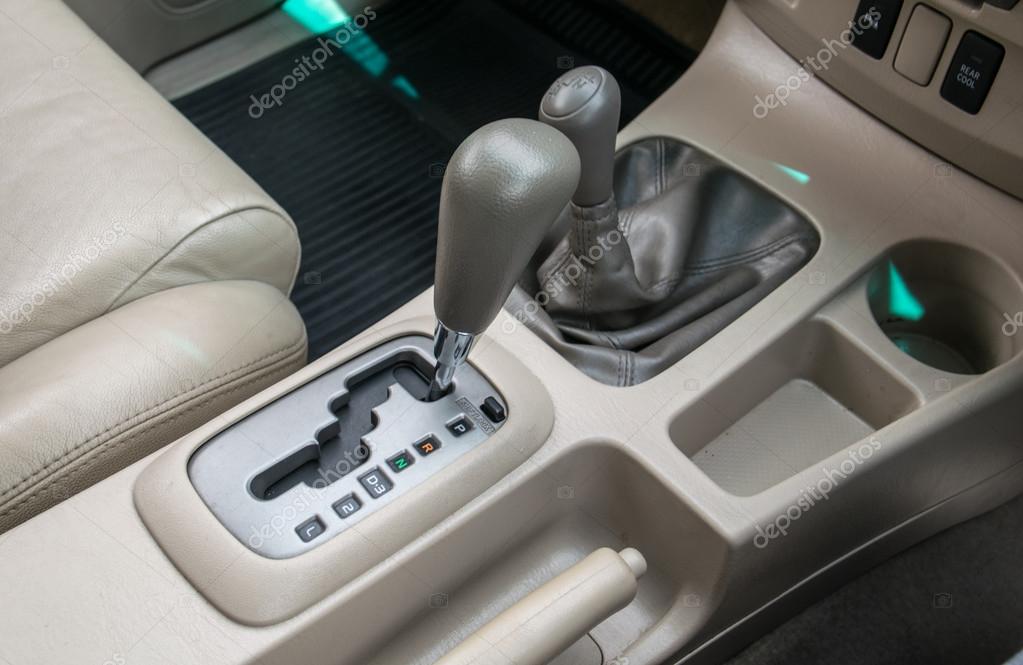

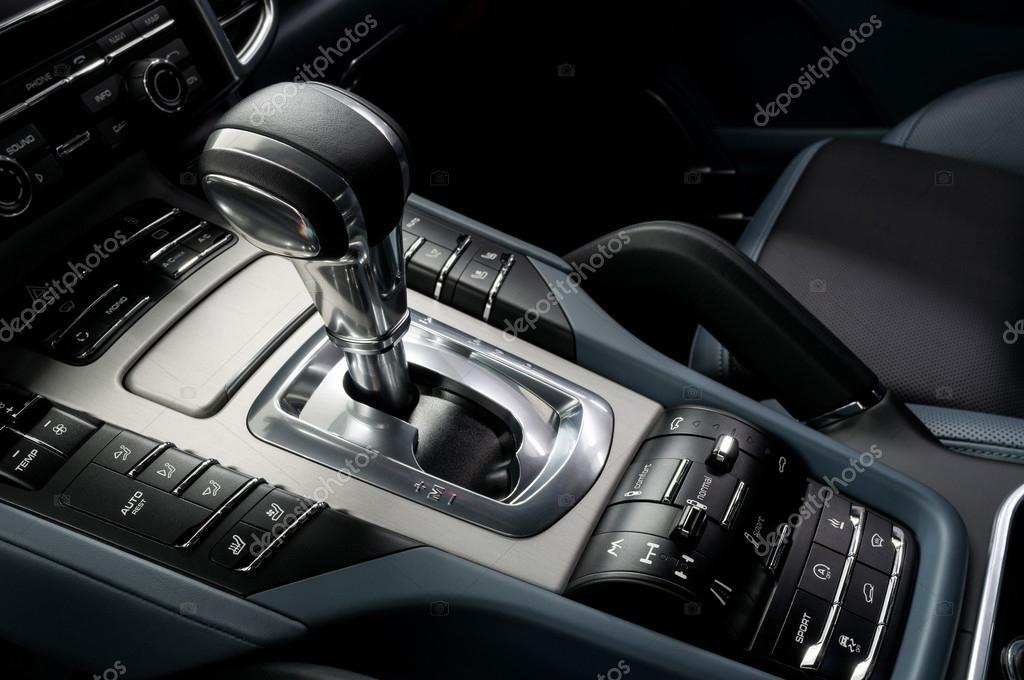

Автомат, АКПП, автоматическая коробка передач

Автоматическая коробка передач сегодня востребована в больших городах. Современные “автоматы” в большинстве случаев радуют адекватными и уместными переключениями, скоростью смен передач, а также плавным переходом от ступени к ступени. В отличие от механических коробок, они имеют большее число передач. Минимум для современного “автомата” — шесть передач, но на многих премиальных автомобилях установлены семи-, восьми- и даже девятиступенчатые “автоматы”.

На сегодняшний день не рекомендуется выбирать машины с пяти или четырехступенчатыми “автоматами”. Во-первых, они старые, во-вторых, архаичны с конструктивной точки зрения и часто капризны.

В среднем по больнице, классический “автомат” с гидротрансформатором надежнее вариатора CVT или робота. При правильной эксплуатации автоматическая трансмиссия не должна доставить проблем при многолетней, длительной эксплуатации. Залог здоровья “автомата” — смена трансмиссионного масла, плавные разгоны и отсутствие повышенной нагрузки в виде буксировки тяжелых прицепов или длительной пробуксовки.

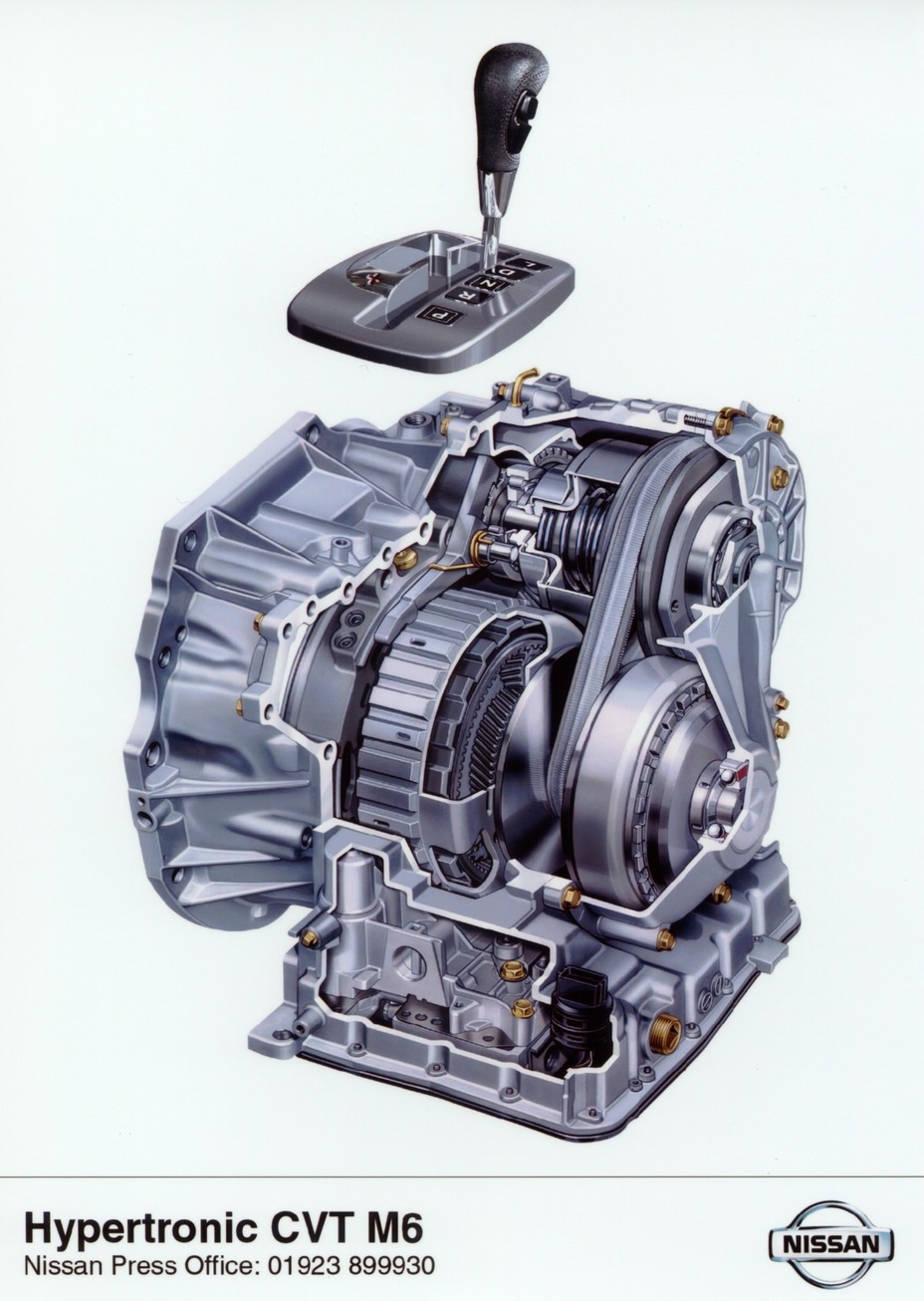

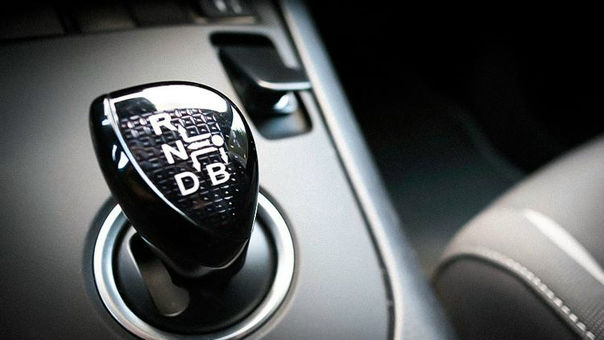

Вариатор, бесступенчатый вариатор, CVT, клинноременная коробка

Вариатор — своеобразная альтернатива автоматической трансмиссии. Чисто теоретически вариатор способен более эффективно реализовывать потенциал двигателя. Как правило, график максимальной мощности и крутящего момента у машин с вариатором более ровный. Но на практике старые вариаторы конца нулевых предлагают скучное ускорение, сопровождаемое неприятном гулом мотора.

Конструктивно вариатор представляет собой своеобразную ванну, заправленную трансмиссионным маслом, внутри которой установлено два разнонаправленных конуса, а между ними перемещается клинообразный ремень, поэтому вариатор ещё называют клинно-ременным. Такая конструктивная особенность говорит об отсутствии фиксированных передач, поскольку ремень способен плавно перемещаться по конусам, плавно меняя обороты.

Основная проблема вариатора — ресурс. Он ограничен. Второй подводный камень — сложность обслуживания. Некоторые вариаторы и вовсе не обслуживаемые.

Считается, что в случае поломки агрегат должен меняться всборе, хотя в гаражных мастерских кулибины бывают меняют ремни или конусы. Тем не менее, покупка подержанной машины с вариатором — дело рисковое.

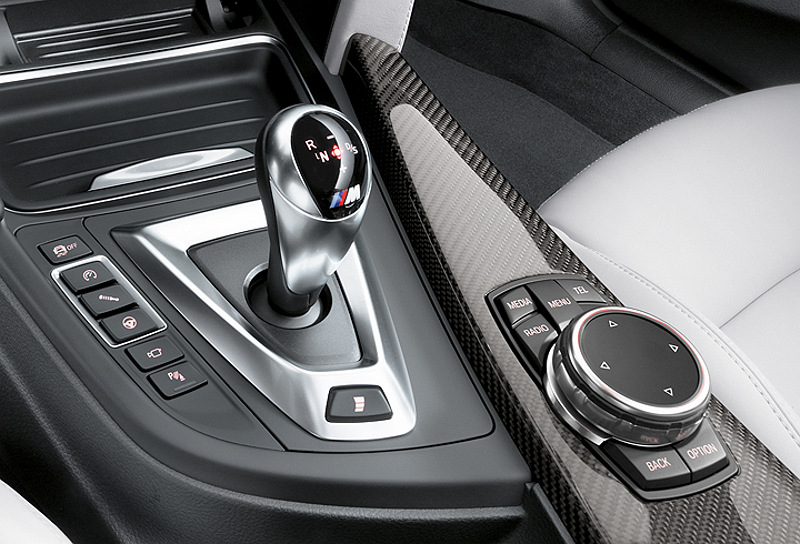

Роботизированная коробка, РКП

Не меньше рисков и с роботом. Причем робот делится на две большие категории — с одним или с двумя сцеплениями. Поколение роботов с одним сцеплением зародилось в середине нулевых, но на простых автомобилях вроде Renault Logan или Sandero встречается до сих пор. Такие коробки обычно ставятся на компактные автомобили эконом класса. Они избавляют от необходимости работы сцеплением, но докучают рывками, ломучестью и медлительностью. По сути, объективных преимуществ у робота с одним сцеплением нет.

Робот с двумя сцеплениями куда современнее, адекватнее и быстрее. Самые известные представители такой концепции — коробки DSG на автомобилях концерна Volkswagen и агрегат Power-Shift, используемый на Фордах и немного на Вольво. Единственная проблема таких коробок — ресурс. В молодости они радуют владельца скоростью, но на вторичке не ценятся.

Вывод

Механика, как правило, это осознанный выбор. Поэтому если решили — берите. А вот если вы выбирайте машину без педали сцепления лучше остановиться на современном автомате классической конструкции. Покупать машины с вариатором или робот с пробегом не рекомендуется. Если же говорить о покупке новой машины с роботом или вариатором, следует понимать, что на вторичном рынке они будут менее востребованы, чем конкуренты с автоматом.

Ступенчатые коробки передач.

Ступенчатые коробки передач



Механические ступенчатые коробки передач, в отличие от бесступенчатых, позволяют изменять крутящий момент, передаваемый трансмиссией ведущим колесам, скачкообразно (ступенчато). Это существенный недостаток такого типа коробок передач, который компенсируется простотой их конструкции, относительной надежностью и неприхотливостью. Кроме того, ступенчатые коробки передач позволяют повысить динамические качества автомобиля (например, при разгоне) и его экономичность.
По этим причинам ступенчатые коробки передач в настоящее время широко применяются во всех типах автомобилей и автобусов.

***

Типы ступенчатых коробок передач

Ступенчатые коробки передач классифицируются по нескольким основным признакам:

Они могут быть простыми (вальными) и планетарными в зависимости от подвижности геометрических осей их валов.

По числу валов простые коробки делятся на двух-, трех- и многовальные коробки передач.

По числу ступеней (учитываются лишь передачи переднего хода) коробки передач подразделяются на двух-, трех-, четырех-, пятиступенчатые и многоступенчатые.

По способу переключения передач коробки могут быть с подвижными зубчатыми колесами, муфтами легкого включения и с синхронизаторами.

По способу управления различают коробки передач с непосредственным, дистанционным, полуавтоматическим и автоматическим управлением.

По выполняемым функциям коробки передач подразделяют на основные, делители и дополнительные.

Помимо приведенных признаков классификации коробки передач делятся по числу ходов (плоскостей перемещения рычага переключения передач) на двухходовые и трехходовые. Двухходовыми являются трехступенчатые коробки передач, которые в настоящее время можно встретить лишь на автомобилях старых марок, например, ГАЗ-21.

На современных автомобилях в качестве основных наибольшее распространение получают простые, двух- или трехвальные коробки передач. Число передач в таких коробках обычно 4…5.
Увеличение числа передач на автомобилях-тягачах, вездеходах и автомобилях большой грузоподъемности осуществляется путем установки делителя (мультипликатора) или дополнительной коробки (демультипликатора), что позволяет соответственно повысить плотность ряда и расширить диапазон передаточных чисел.
В этом случае общее число передач равно произведению числа передач основной коробки передач и дополнительной. Многоступенчатые коробки передач имеют 5 или 6 валов и поэтому являются многовальными.

На большинстве легковых и грузовых автомобилей применяются коробки передач с непосредственным управлением, при котором водитель посредством рычага воздействует на элементы механизма переключения передач (штоки, вилки, синхронизаторы или муфты) и включает выбранную передачу.

При дистанционном управлении усилие от рычага управления на механизм переключения передач осуществляется через систему тяг и рычагов.
Элементы полуавтоматического управления имеются в приводе управления делителем автомобилей марки «КамАЗ» и дополнительной коробки передач автомобиля КрАЗ-260.

Автоматический привод для управления ступенчатыми коробками передач не применяется, и обычно используется в управлении гидромеханическими коробками передач.

Планетарные коробки передач, как правило, применяют в качестве дополнительных коробок в гидромеханических передачах для усиления преобразующих свойств гидротрансформаторов.

***

Кинематические схемы коробок передач

Конструкционные, преобразующие и эксплуатационные свойства коробок передач зависят от ее кинематической схемы. На рис. 1 приведены наиболее распространенные кинематические схемы простых ступенчатых коробок передач.

Любая ступенчатая коробка передач представляет собой зубчатый редуктор, в картере 1 которого на валах установлены подвижные 8 или неподвижные 6, 7 зубчатые колеса. Входной вал 3 называется первичным валом, а выходной вал – вторичным валом.
В трехвальной коробке передач третий вал 10 называется промежуточным валом, а первичный и вторичный валы располагаются соосно.

Переключение передач выполняют при выключенном сцеплении, вводя подвижные зубчатые колеса (каретки) ведомого вала в зацепление с неподвижными на валу зубчатыми колесами промежуточного вала. Это зацепление сопровождается ударами торцов зубьев и приводит к их повышенному износу.

Поэтому на автомобилях применяют коробки передач с постоянным зацеплением зубчатых колес и включением передач передвижением кареток (муфт) синхронизаторов.



Подвижные зубчатые колеса выполняются прямозубыми и устанавливаются на шлицах, что позволяет им смещаться вдоль вала. На шлицах также устанавливаются муфты 5 включения передач.
Неподвижные зубчатые колеса для снижения уровня шума выполняются косозубыми и устанавливаются на валу жестко или свободно на подшипниках.
Зубчатые колеса высших передач как наименее нагруженные располагаются ближе к передней опоре, а низших передач как наиболее нагруженные – ближе к задней более жесткой опоре.

Включение той или иной передачи осуществляется путем перемещения муфт 5 переключения передач, которые блокируют зубчатое колесо 7 с вторичным валом 9 или первичный 3 и вторичный валы друг с другом на прямой передаче, на которой передаточное число равно единице.

Потери мощности в коробке передач на прямой передаче практически отсутствуют, и ее КПД близок к единице, так как ни зубчатые колеса, ни промежуточный вал в передаче крутящего момента не участвуют.
На всех других передачах, кроме прямой, крутящий момент в трехвальной коробке передач передается от первичного вала последовательно через зубчатые колеса постоянного зацепления 2 и 4 на промежуточный вал 10, и от него на сблокированную с вторичным валом пару зубчатых колес.

Например, на третьей передаче (рис. 1, а) крутящий момент передается в следующей последовательности:
первичный вал 3 → зубчатое колесо постоянного зацепления первичного вала 4 → зубчатое колесо постоянного зацепления промежуточного вала → зубчатое колесо 12 третьей передачи промежуточного вала 2

→ зубчатое колесо 6 третьей передачи вторичного вала → вторичный (выходной) вал 9.

Включение низших передач или передачи заднего хода может осуществляться перемещением подвижного зубчатого колеса 8.
Вращение вторичного вала в обратную сторону (при заднем ходе) происходит благодаря установке дополнительного зубчатого колеса 11.

Для обеспечения движения с большой скоростью при сравнительно небольшой частоте вращения коленчатого вала двигателя и получения тем самым максимальной экономичности, высшие передачи выполняются ускоряющими, т. е. с передаточным числом меньше единицы.

Принцип работы трансмиссии с механической ступенчатой коробкой передач наглядно показан в видеоролике, размещенном внизу страницы.

***

Требования к ступенчатым коробкам передач

Требования, предъявляемые к ступенчатым коробкам передач аналогичны требованиям, предъявляемым ко всем типам подобных агрегатов:

• обеспечение высоких тягово-скоростных и топливно-экономических качеств автомобиля;
• надежная связь двигателя с трансмиссией;
• легкость и удобство управления;
• обеспечение движения автомобиля задним ходом;
• высокий КПД;
• низкий уровень шума при работе;
• надежность в эксплуатации и простота технического обслуживания и ремонта;
• малые габаритные размеры и вес.

***

Надежность и долговечность коробок передач

Прочность деталей коробок передач и их КПД зависят от применяемых материалов, выбранной геометрии зубьев колес, жесткости, числа и расположения опор валов, их механической и термической обработки.

В коробке передач наиболее нагруженными элементами являются зубчатые колеса. Они подвергаются действию статических и динамических нагрузок, например, при резком включении сцепления в момент трогания автомобиля с места. Разрушение зубьев колес часто происходит из-за снижения контактной усталостной прочности.
От многократного приложения максимальных нагрузок возникают трещины в зоне контакта зубьев, образуются щербины (питтинг) и зубчатое колесо выходит из строя.
Зубчатые колеса рассчитывают с запасом прочности 1,2…2,0.

Изготавливают зубчатые колеса для коробок передач и легированных сталей. Так, например, для изготовления зубчатых колес коробок передач ВАЗ применяют стали 20ХГНМ, 19ХГН,   для КПП ГАЗ – 20ХГР, 20ХНМ,   для зубчатых колес ЗИЛ – 18ХГТ, 30ХГТ,   для ЯМЗ – 12ХНЗА.

После изготовления зубчатых колес они подвергаются цементации, азотированию, поверхностной закалке и шлифованию.

Валы коробок передач во время работы подвергаются кручению и изгибу, поэтому они должны быть прочными и жесткими. При недостаточной жесткости валы могут прогибаться под действием радиальных нагрузок, вследствие чего возникает перекос зубьев, уменьшается прочность зубчатых колес и повышается шумность работы коробки передач в целом.

***

***

Устройство автомобильных коробок передач



Главная страница

Дистанционное образование

Специальности

Учебные дисциплины

Олимпиады и тесты

автомат или механика, плюсы и минусы коробок передач

Когда приходит пора выбирать новый автомобиль, мы, как правило, думаем о том, с каким типом двигателя и коробки передач будет наша будущая машина. Если раньше выбор состоял из двух вариантов – механическая или автоматическая трансмиссия, то сегодня наряду с обычной «механикой» можно избрать автоматическую, роботизированную или бесступенчатую коробку передач.

В этой статье мы рассмотрим плюсы и минусы перечисленных выше трансмиссий.

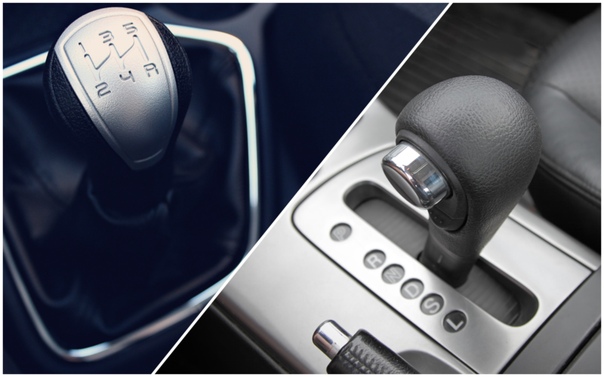

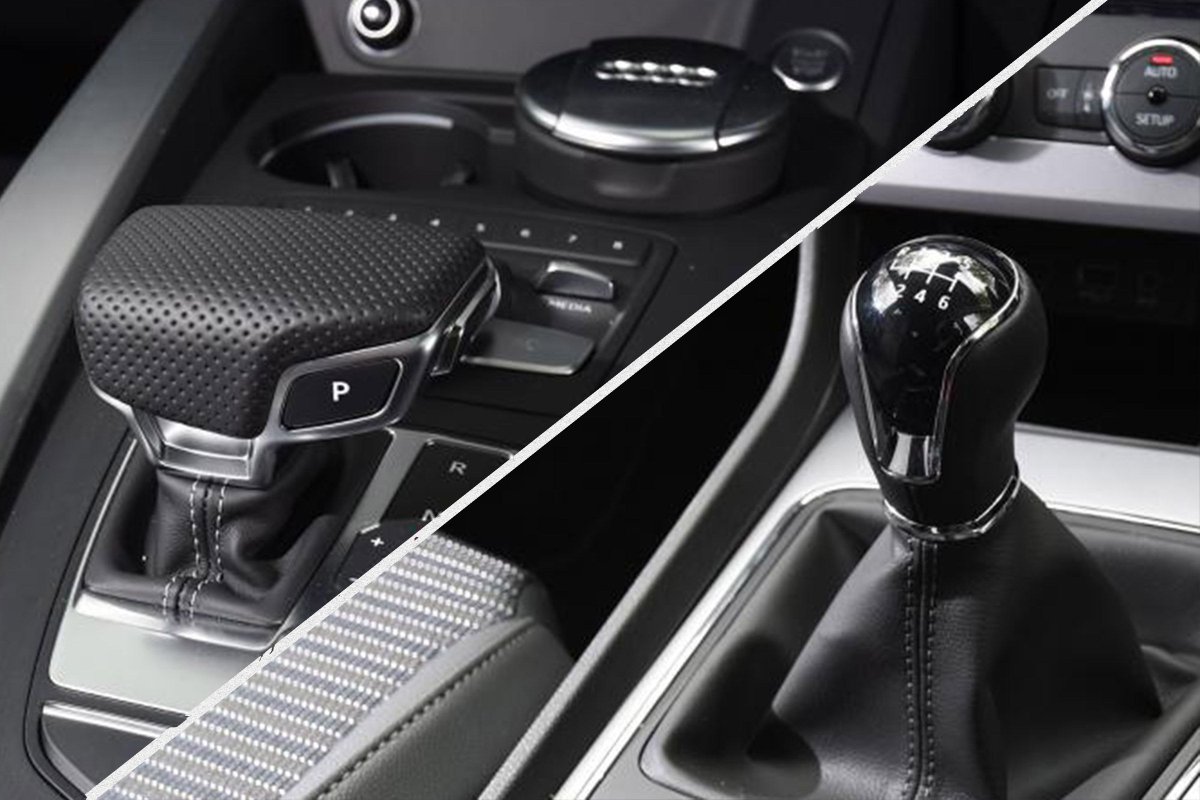

АКПП vs МКПП

Простая сложная «механика»

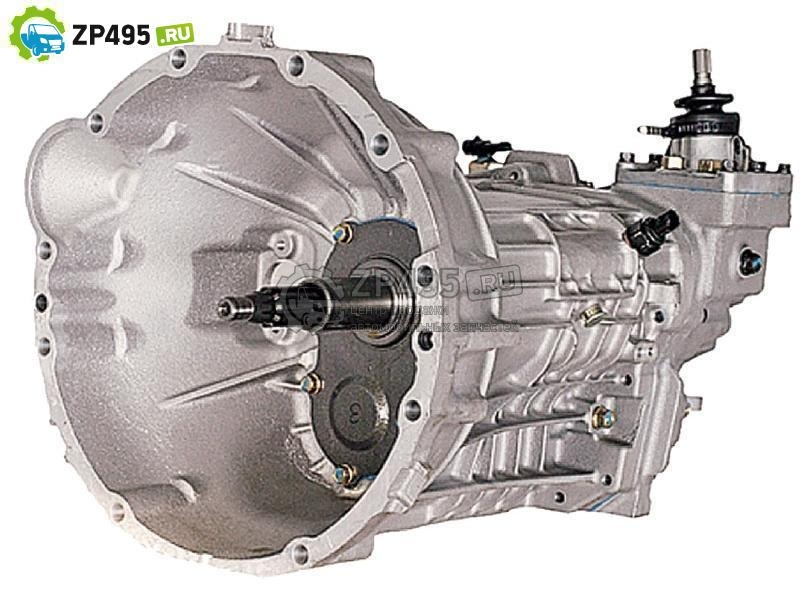

По своему устройству механическая коробка передач – просто устроенный агрегат, если, конечно, сравнивать ее с автоматическими и роботизированными трансмиссиями. Эта простота обусловливает невысокую стоимость автомобиля, оснащенного такой коробкой, и простоту в обслуживании и эксплуатации.

Впрочем, на счет последнего можно поспорить: принцип работы механической КПП предполагает активное участие водителя, и потому роль человеческого фактора в эксплуатации «механики» весьма велика. Одно дело, если машину с МКПП водит опытный водитель, знающий, на каких скоростях нужно переключаться на ту или иную передачу, и владеющий приемами эксплуатации в сложных условиях (например, если авто застряло в снегу или песке). Совсем другое дело, когда машину с таким типом трансмиссии водит новичок. Здесь есть большой риск того, что по банальному незнанию правил эксплуатации МКПП начинающий водитель может, что называется, угробить коробку за относительно короткий срок (в то время как максимальный ресурс такого агрегата может исчисляться сотнями тысяч километров пробега). Тем, кто все же решил выбрать автомобиль с механической КПП, стоит знать все о положительных и отрицательных сторонах этого типа трансмиссии.

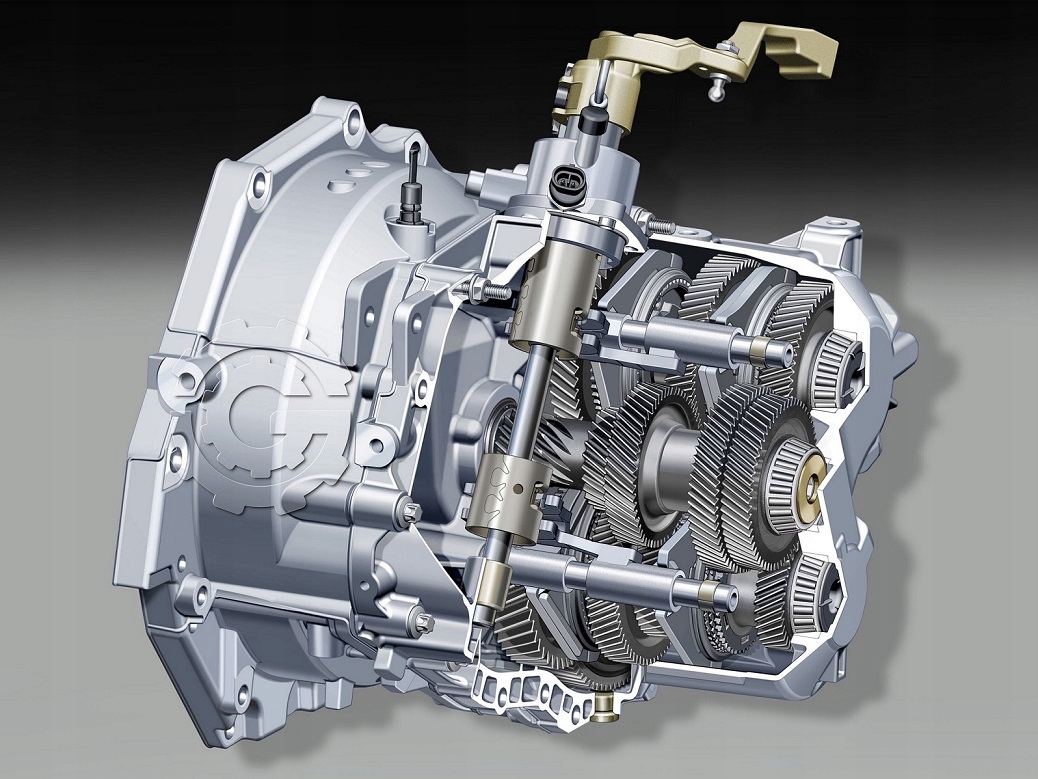

Схема мкпп

Плюсы МКПП:

1) Простота конструкции, относительная дешевизна ремонта и обслуживания.

2) Большой ресурс эксплуатации (некоторые коробки передач данного типа могут использоваться даже после того, как выйдет из строя «родной» двигатель автомобиля).

3) Экономия топлива (по сравнению с автоматической КПП, автомобиль на «механике» потребляет на 10-15% меньше горючего) и высокая динамика разгона.

4) Высокий процент коэффициента полезного действия (механическая КПП позволяет использовать всю мощность двигателя и его крутящего момента).

5) Хорошая приемистость автомобиля (быстрота увеличения оборотов двигателя) при которой водитель сам избирает стиль вождения, регулируя момент переключения скоростей.

6) Меньший, чем у автоматической КПП, вес.

7) Возможность запуска двигателя при вышедших из строя зажигании и аккумуляторной батареи.

8) Возможность буксировки автомобиля без использования эвакуатора, на жесткой или гибкой сцепке на любые расстояния.

Минусы МКПП:

1) Сложность эксплуатации для новичков (начинающие водители из-за необходимости использовать сцепление могут повредить как само сцепление, так и узлы коробки – например, включив вместо передней передачи заднюю или не включив полностью сцепление).

2) Перегрузка мотора при некорректном включении передач (тоже касается неопытных водителей, которые могут забыть вовремя переключиться на высшую или низшую ступень, заставляя, тем самым, работать мотор на повышенных оборотах).

3) Увеличенный, по сравнению с АКПП, промежуток переключения передач (во время переключения с низшей на высшую ступень и обратно двигатель на определенный промежуток времени разобщается с трансмиссией, что ведет к потере мощности).

4) Усталость водителя при эксплуатации «механики» при езде в городском режиме (приходится постоянно включать/выключать передачи).

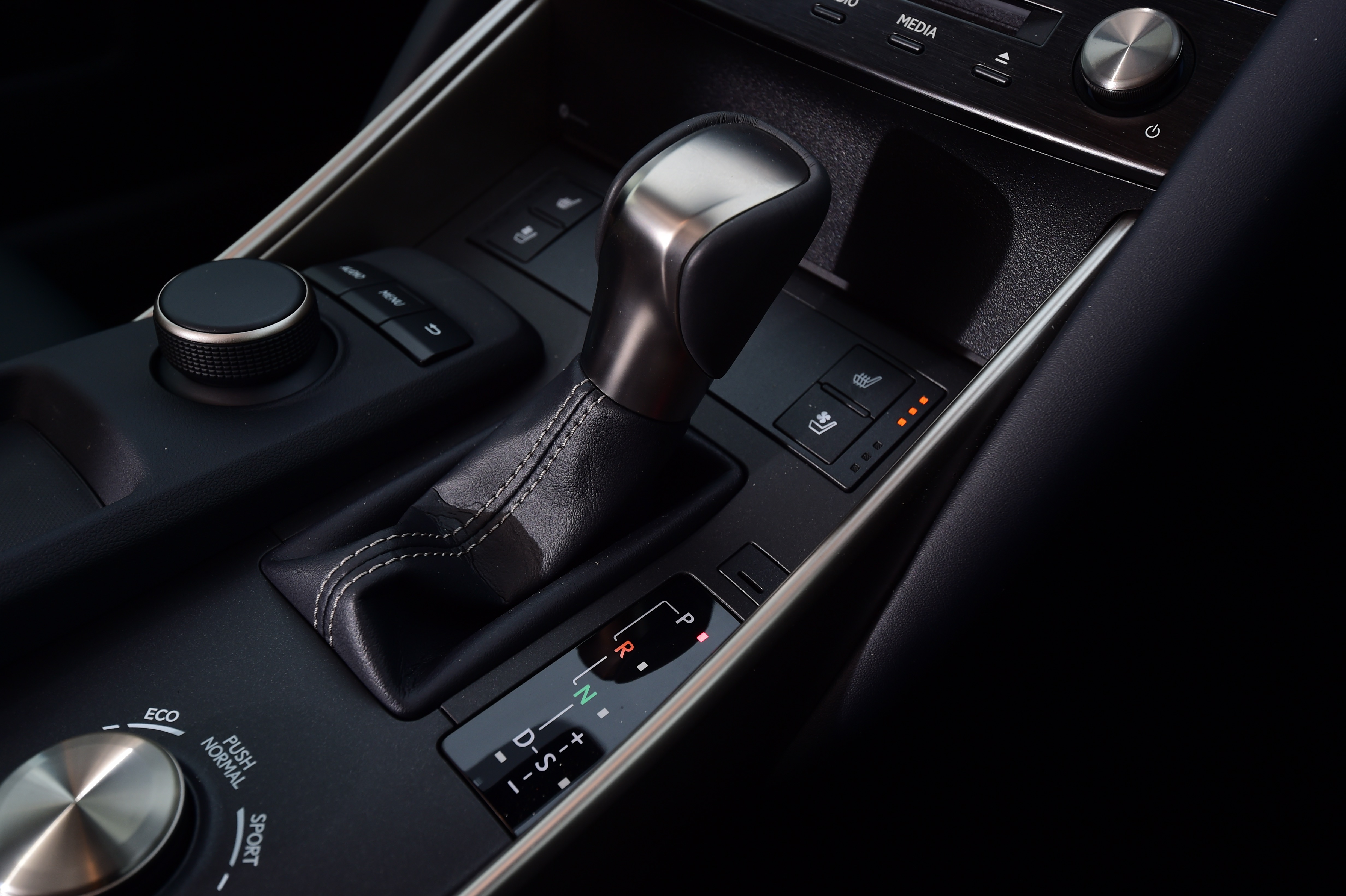

Удобный, но дорогой в обслуживании «автомат»

Если механическая коробка передач отличается простотой конструкции, то у автоматической количество узлов и агрегатов больше, что, в свою очередь, влияет на дороговизну ее изготовления, ремонта и эксплуатации.

Однако такая коробка более удобна в пользовании, особенно при езде в городе, так как здесь не требуется постоянное включение/выключение сцепления – это придется по вкусу водителям-новичкам. Таким образом участие человека в работе автоматической трансмиссии сведено к минимуму. К тому же, сегодня покупатель может выбирать из нескольких видов автоматических коробок передач: гидромеханической КПП (обычный «автомат»), механической КПП с двумя сцеплениями, роботизированной КПП и бесступенчатого вариатора. У каждого из этих типов трансмиссий есть свои плюсы и минусы, на которых мы остановимся подробнее, но сначала укажем на общие положительные и отрицательные черты автоматических КПП.

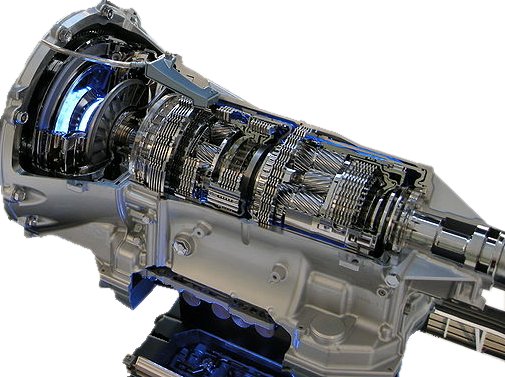

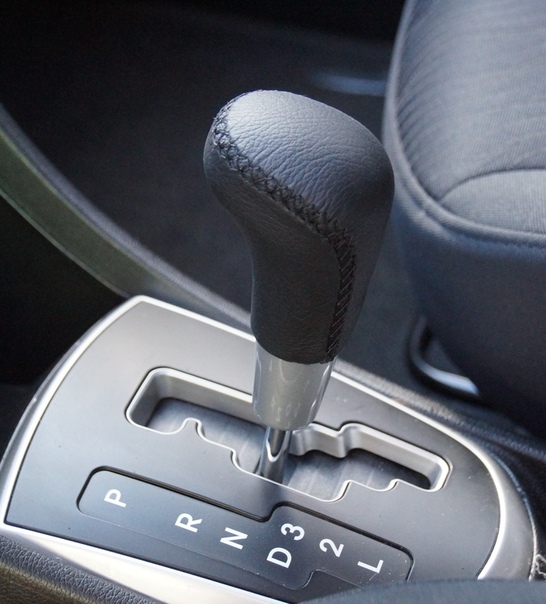

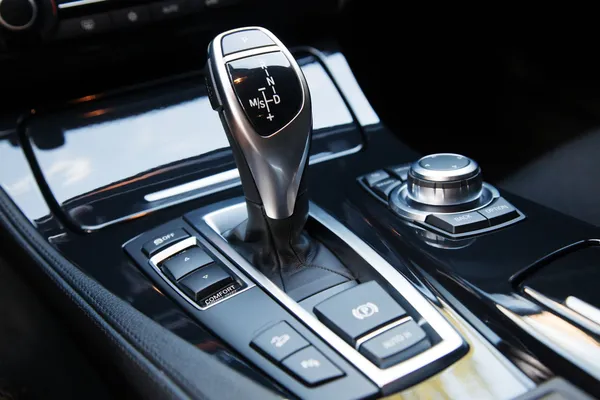

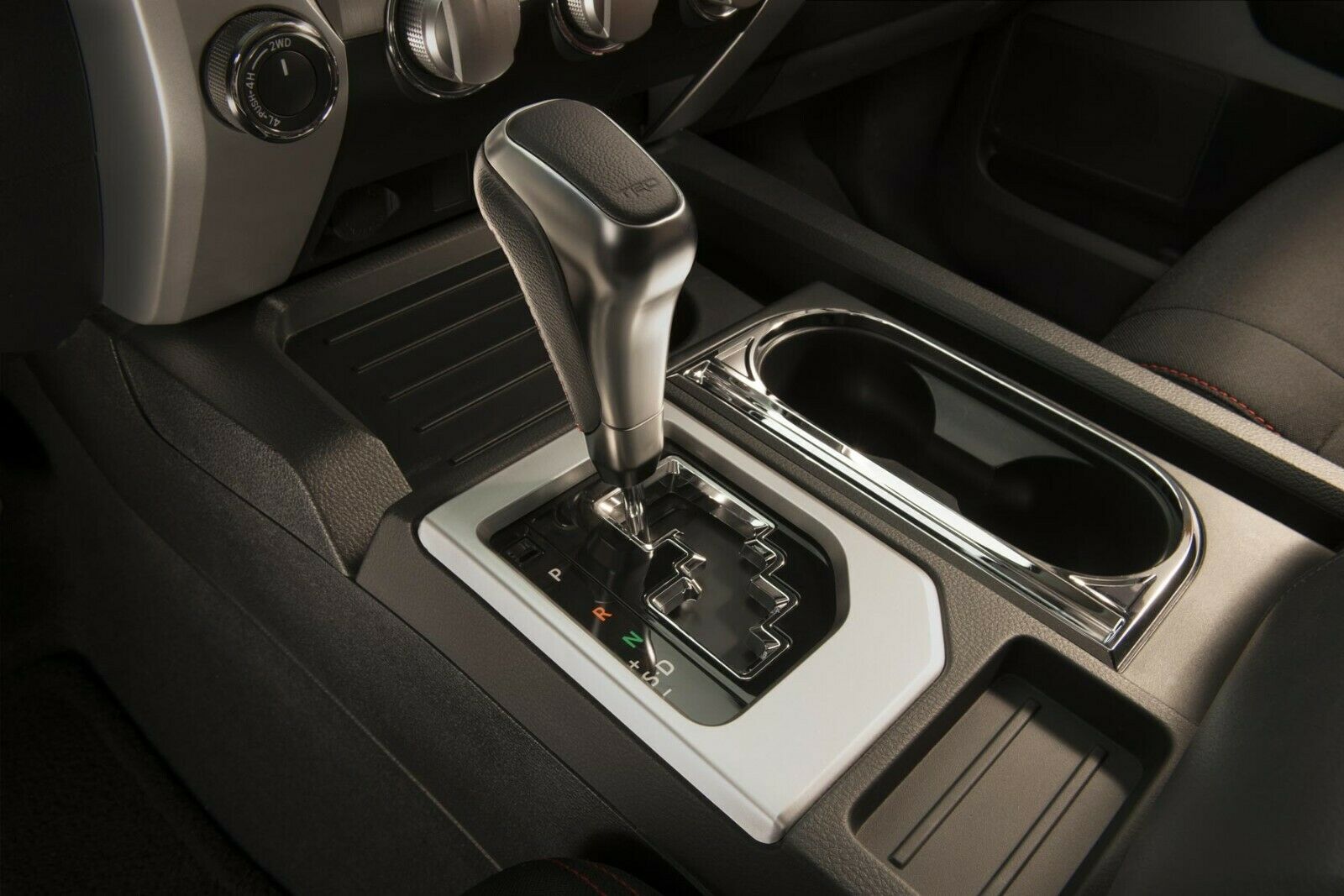

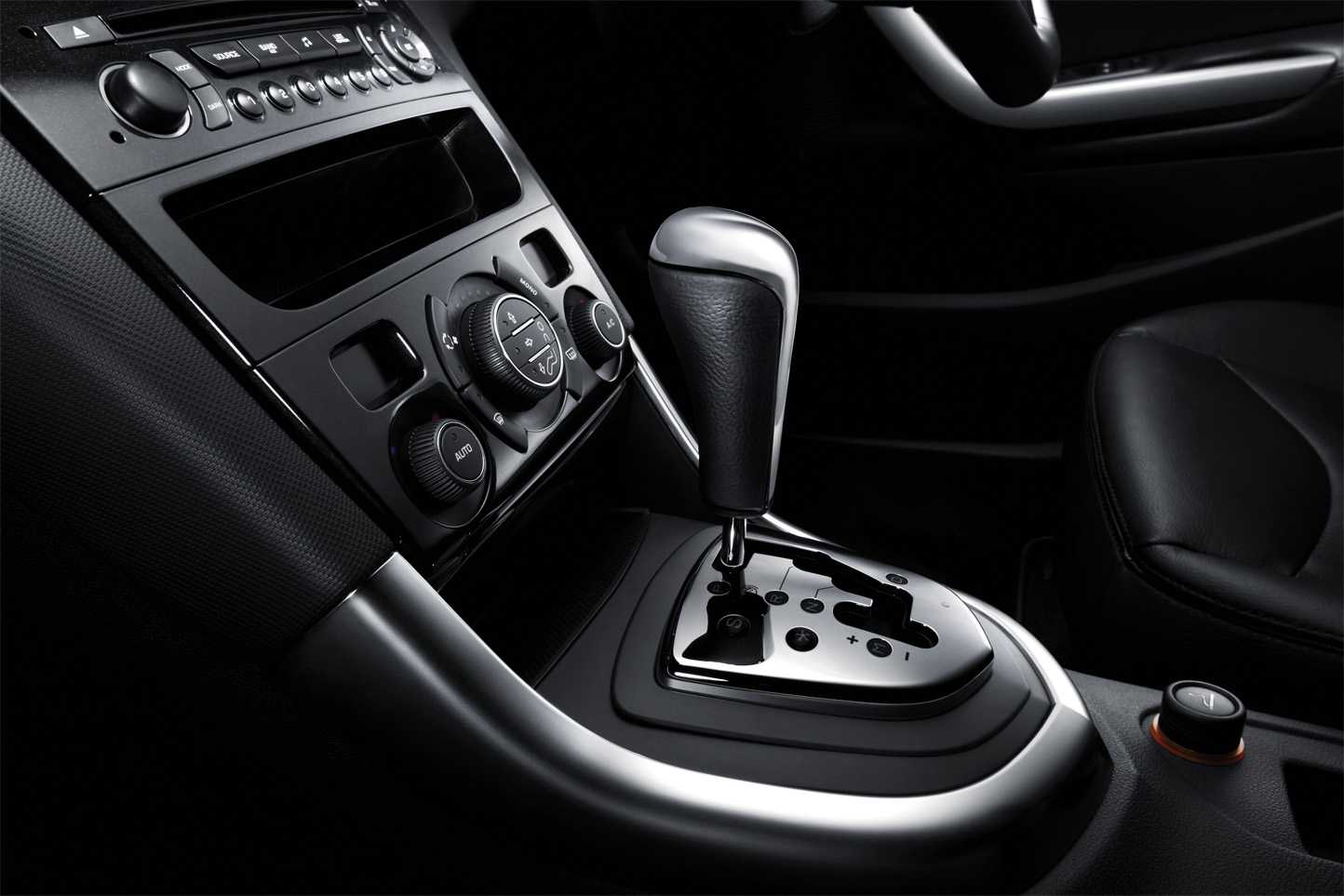

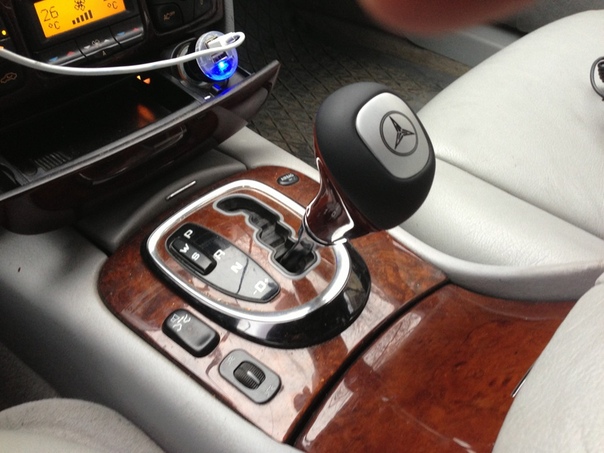

Автоматическая коробка передач

Плюсы АКПП:

1) Легкость эксплуатации (нет необходимости постоянно включать сцепление).

2) Отсутствие риска перегрузить двигатель (коробка-«автомат» сама выбирает оптимальный момент для переключения на повышенную или пониженную передачу).

3) Сокращенный промежуток времени между переходами с низшей ступени на высшую и обратно без потери мощности двигателя.

Минусы АКПП:

1) Дорогой ремонт и обслуживание.

2) Большой вес агрегата (по сравнению с механической КПП).

3) Относительно невысокая приемистость автомобиля (наиболее характерно для гидромеханических АКПП).

4) Более высокий, по сравнению с «механикой», расход топлива (характерно для гидромеханических, роботизированных КПП и вариатора).

5) Невозможность буксировки автомобиля на гибкой или жесткой сцепке (только при помощи эвакуатора).

6) Отсутствие торможения двигателем в режиме Drive (для такого типа торможения приходится переключаться в режим пониженной передачи).

7) Небольшой по сравнению с механической КПП ресурс эксплуатации до капремонта (максимально — до 200 тысяч километров пробега).

Теперь остановимся на негативных и позитивных качествах каждого вида указанных здесь АКПП.

Итак, к плюсам гидромеханической КПП можно отнести возможность передачи большого крутящего момента от двигателя к колесам, надежность и долговечность конструкции. К минусам — провалы при переключении передач, невозможность буксировки.

5-ступенчатая АКПП ZF 5HP19

К положительным сторонам роботизированной КПП отнесем относительную дешевизну (по сравнению с другими «автоматами») производства и эксплуатации, а к минусам – рывки при переключении скоростей.

Коробка передач с двумя сцеплениями позволяет передавать максимальный крутящий момент на уровне механической трансмиссии, без потери мощности двигателя. А вот негативным моментом в эксплуатации такой коробки является ее ненадежная конструкция и дорогостоящий ремонт.

Наконец, к плюсам бесступенчатого вариатора относится самое плавное из всех перечисленных КПП переключение передач и возможность использования максимального коэффициента полезного действия двигателя. А к минусам – сравнительно короткий срок службы до капитального ремонта (как показывает практика, зачастую проводить капитальный ремонт вариаторов приходится на пробеге 100-110 тысяч километров) и отсутствие возможности передачи максимального крутящего момента от двигателя к колесам.

Итог

Пока что наиболее практичной во многих отношениях является механическая трансмиссия. Но прогресс не стоит на месте, и современные автоматические коробки передач становятся все более надежными, долговечными и, что главное, экономичными. Такой вид трансмиссии как коробка с двумя сцеплениями уже «научили» расходовать меньше топлива, чем обычная механическая КПП. Но сложность конструкции и следующая из этого дороговизна ремонта и обслуживания таких трансмиссий пока что говорит не в пользу «автоматов».

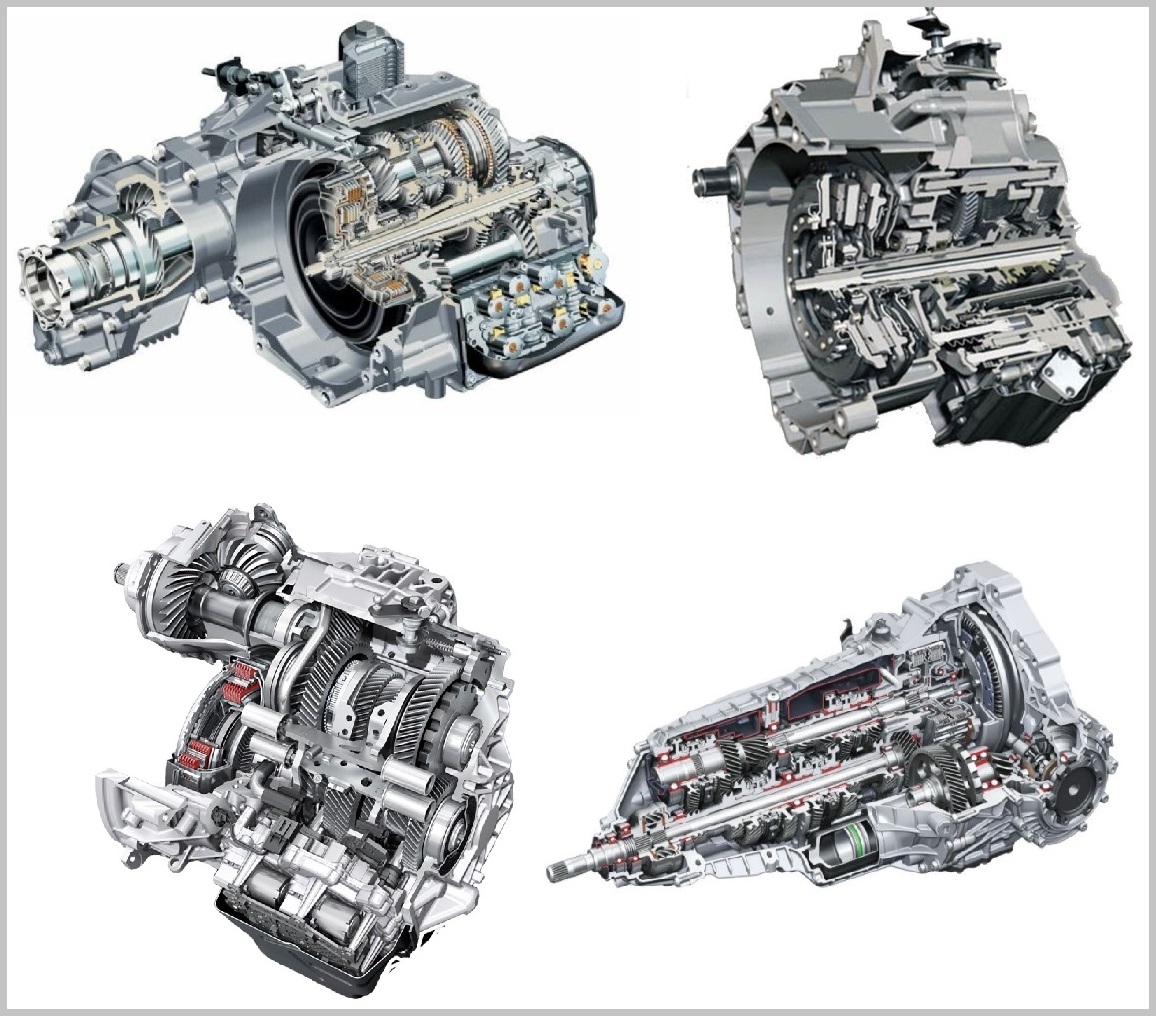

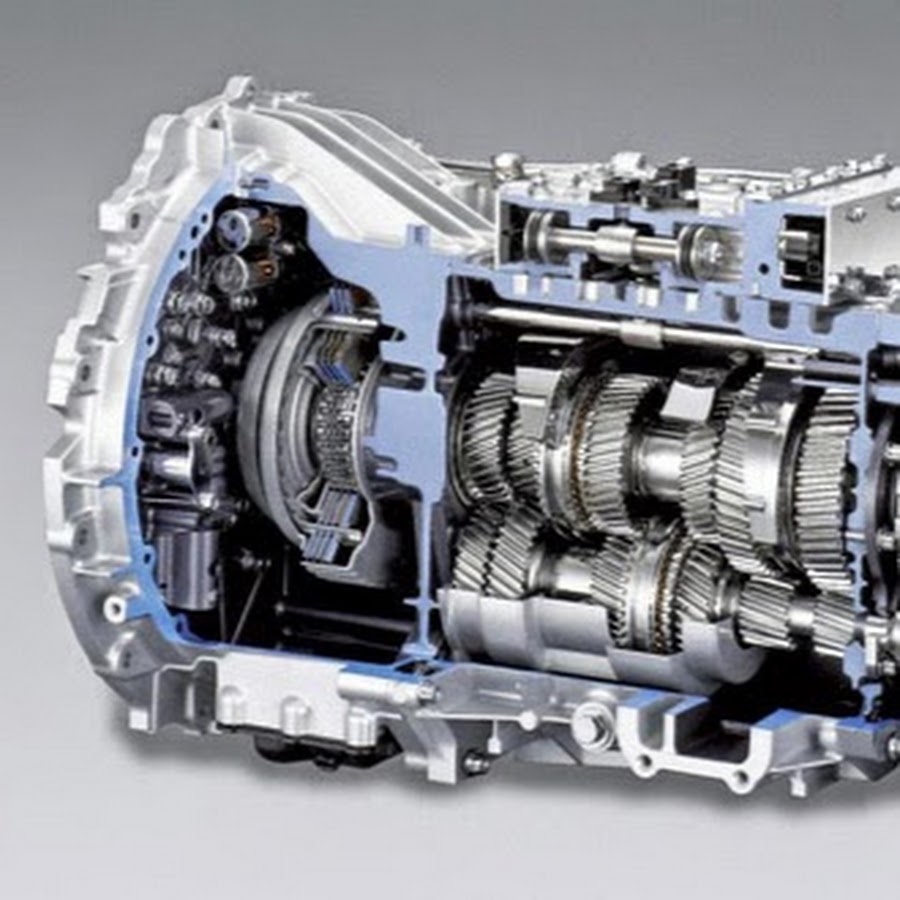

7-ступенчатая коробка передач DSG

От Polo к Passat – новая коробка передач DSG для автомобилей с любыми двигателями TDI и TSI мощностью до 250 Нм

5koleso

Пять лет назад концерн Volkswagen представил первую в мире серийную коробку передач с непосредственным переключением. 6-ступенчатую DSG отличали интеллектуальная автоматика и превосходное качество. Так началось успешное продвижение коробки передач с непосредственным переключением от Volkswagen. С тех пор было продано более миллиона 6-ступенчатых коробок DSG! Только за первые одиннадцать месяцев истекшего года их продажи составили 634 000 шт. И вот – новая сенсация: запущена в серийное производство первая в мире 7-ступенчатая коробка передач DSG. Для многих автолюбителей это могло бы означать полный отказ от традиционных механических коробок передач. Ведь новая коробка DSG экономичнее, спортивнее и комфортнее обычной «механики».



DSG для популярных «компактных» двигателей

Новая 7-ступенчатая коробка передач DSG – это революционная технология, в том числе – для двигателей малого объема, развивающих крутящий момент до 250 Нм. Впервые 7-ступенчатая коробка DSG применяется в моделях Golf, Golf Variant и Golf Plus в сочетании с двигателем TSI (90 кВт / 122 л. с.) последнего поколения и самой популярной серией двигателей TDI (77 кВт / 105 л.с.).



Новая коробка передач с «сухими» фрикционными муфтами позволяет увеличить КПД

Самая знаменитая часть коробки DSG – две сухих фрикционных муфты. По сравнению с 6-ступенчатой DSG новая коробка использует «сухие» фрикционные муфты, то есть работающие не в масляной ванне. Такая технология применяется впервые в мире.  Эта и другие технические новинки позволили значительно повысить КПД коробки передач DSG. Результат – дальнейшее снижение расхода топлива и вредных выбросов, больше комфорта и удовольствия за рулем.

Рекордный показатель – расход топлива автомобиля Golf, оборудованного двигателем TSI мощностью 122 л.с. и коробкой DSG составляет всего 5,9 л/100 км
При взгляде на сравнительные показатели расхода топлива и динамики автомобиля Golf, оснащенного 7-ступенчатой DSG и обычной коробкой передач, заметны явные преимущества инновационной КП от Volkswagen. Одним словом, новый двигатель TSI мощностью 122 л.с., устанавливаемый на автомобили Golf – образец экономичности.
При использовании в автомобиле Golf механической 6-ступенчатой коробки передач бензиновый двигатель с турбонаддувом расходует всего 6,3 литра топлива на 100 километров, то есть меньше, чем менее мощные двигатели. В то же время, при комплектации того же автомобиля Golf TSI 7-ступенчатой DSG средний расход топлива (95-й бензин марки Super) дополнительно снижается  до 5,9 литра. Аналогично снижается показатель выбросов СО2 (с 149 г/км до 139 г/км). Такие показатели еще недавно считались недостижимыми для бензиновых двигателей данного класса мощности. В особенности в сочетании с автоматической коробкой передач: по сравнению с традиционной автоматической коробкой с гидротрансформатором новая DSG расходует почти на 20% меньше топлива!

Доля продаж коробок DSG в Европе возрастает. В настоящий момент он составляет почти 28%.
Поскольку 7-ступенчатая коробка передач DSG теперь может агрегатироваться с двигателями малой мощности, следует ждать дальнейшего роста объемов ее продаж. За последние месяцы 2007 года доля продаж коробок DSG в классе Golf возросла более чем на 9%. И это до появления на рынке 7-ступенчатой модели. В среднем за год более 10% новых автомобилей Golf Variant продавались с коробкой DSG. Для Golf Plus в 2007 году данный показатель составил в среднем 12%. Для Jetta и Eos – свыше 13% и более 14% соответственно. Уже 24% покупателей модели Touran, а также около 22% владельцев Passat Limousine и свыше 28% владельцев Passat Variant в истекшем году отдали предпочтение коробке передач без прерывания потока мощности. Тенденция роста продаж автоматических коробок передач со значком «DSG» очевидна.

Перед запуском в серийное производство общий пробег при испытании новой модели DSG составил 2 миллиона километров
Обе модификации DSG выпускаются на трансмиссионном заводе Volkswagen в Касселе. Новая 7-ступенчатая DSG собирается из 70 частей и весит всего лишь 70 кг. Сейчас она уже хорошо знакома работникам завода в Касселе: первые прототипы корпуса были отлиты уже в сентябре 2005 года. Пока большое число коробок DSG подтверждало свое высокое качество в ходе непрерывных проверок в течение 60 000 часов на стационарных испытательных стендах, другие прототипы DSG были отправлены разработчиками в путешествие по испытательным трассам мира на борту автомобилей Golf. Общий пробег составил 2 миллиона километров, после чего был вынесен вердикт: новая коробка DSG отличается прекрасной надежностью и необычайной эффективностью.



Нулевая серия была запущена в Касселе в ноябре 2007 г.

Серийное производство новых коробок DSG началось в последнюю неделю ноября 2007 г. В течение года, согласно плану, ежедневно будут выпускаться 750 7-ступенчатых коробок DSG. При дальнейшем увеличении спроса производство можно будет увеличить до 1 500 7-ступенчатых коробок DSG в день, открыв вторую линию сборки. Параллельно в Касселе ежедневно будут выпускаться 1 500 6-ступенчатых DSG.



Интересные цифры из мира DSG

•    Установка на автомобиль Golf двигателя TSI (122 л. с.) и 7-ступенчатой коробки передач DSG позволяет снизить расход топлива на 0,4 литра по сравнению с такой же моделью, оснащенной 6-ступенчатой механической коробкой передач
•    7-ступенчатая коробка передач DSG использует 1,7 литров масла
•    В настоящее время коробкой DSG комплектуется 6 моделей Volkswagen
•    6-ступенчатая коробка передач DSG использует 6,5 литров масла
•    7-ступенчатая коробка передач DSG весит 70 кг
•    6-ступенчатая коробка передач DSG весит 93 кг
•    Самый «маленький» двигатель Volkswagen в комбинации с коробкой DSG развивает мощность 105 л.с.
•    Блок управления 6-ступенчатой коробки передач DSG (блок мехатроники) погружен в горячее масло температурой 140 градусов (макс.)
•    В производстве коробок DSG занято 226 сотрудников
•    Максимальный крутящий момент двигателей, работающих с 7-ступенчатой коробкой передач DSG Volkswagen, составляет 250 Нм
•    Самый «большой» двигатель Volkswagen в комбинации с коробкой DSG развивает мощность 300 л. с.
•    Максимальный крутящий момент двигателей, работающих с 6-ступенчатой коробкой передач DSG Volkswagen, составляет 350 Нм
•    В настоящее время на заводе в Касселе ежедневно производятся 750 7-ступенчатых коробок DSG
•    На заводе в Касселе ежедневно выпускаются 1 500 6-ступенчатых коробок DSG
•    Первая 6-ступенчатая коробка DSG была установлена в 2003 году (на модель Golf R32)
•    В 2004 году 6-ступенчатая коробка DSG впервые была установлена в сочетании с турбодизельным двигателем (на модели Golf TDI и Touran TDI с двигателями 105 л.с. и 140 л.с.)
•    В 2004 году новая модель Golf GTI впервые предлагалась с двигателем TSI в комбинации с коробкой DSG
•    В 2005 году были проданы первые Bugatti Veyron 16.4 с коробкой DSG
•    В 2007 году Германский Автомобильный клуб (VCD) присвоил новой модели Golf TSI с двигателем мощностью 122 л.с. и 7-ступенчатой коробкой DSG второе место в рейтинге экологически безопасных автомобилей компактного класса
•    В 2007 году в Барселоне модель Golf GT Sport с двигателем TSI мощностью 170 л. с. и 6-ступенчатой коробкой DSG была признана технологической новинкой года
•    В конце 2007 года началось серийное производство 7-ступенчатой коробки передач DSG
•    В 2008 году новая модель Golf TSI с двигателем мощностью 122 л.с. и 7-ступенчатой коробкой передач DSG получила награду ADAC «Желтый Ангел 2008» в номинации «Инновационные технологии и окружающая среда»
•    В 2005 году на заводе в Касселе была выпущена 150-тысячная 6-ступенчатая коробка передач DSG
•    В 2007 году в мире было продано 400 000 автомобилей Volkswagen с DSG
•    В конце 2007 года на заводе в Касселе была выпущена миллионная 6-ступенчатая коробка передач DSG
•    В процессе разработки 7-ступенчатой коробки передач DSG общий испытательный пробег составил 2 000 000 километров

Редакция рекомендует:

---

---

---

---

---

Хочу получать самые интересные статьи

Как устроена коробка-автомат с гидротрансформатором — ДРАЙВ

Не падайте в обморок, ничего сложного здесь нет. Сейчас всё растолкуем. Но сначала давайте определимся с терминологией. Дело в том, что многие по ошибке автоматической коробкой передач называют два агрегата, соединённых воедино: собственно саму коробку и гидротрансформатор.

Гидротрансформатор состоит из двух лопастных машин — центробежного насоса и центростремительной турбины. Между ними расположен направляющий аппарат — реактор. Насосное колесо жёстко связано с коленчатым валом двигателя, турбинное — с валом коробки передач. Реактор же, в зависимости от режима работы, может свободно вращаться, а может быть заблокирован при помощи обгонной муфты.

Полезная энергия в гидротрансформаторной трансмиссии расходуется на перелопачивание (и нагрев) масла гидротрансформатором. Также немало энергии «жрёт» насос, который создаёт рабочее давление в управляющих магистралях. Отсюда более низкий КПД. Именно по этой причине механические роботизированные коробки и вариаторы более предпочтительны.

Гидротрансформатор является идеальным демпфером крутильных колебаний и способен гасить сильные толчки, которые передаются от двигателя на трансмиссию и наоборот. Это, кстати, очень благоприятно сказывается на ресурсе двигателя, трансмиссии и ходовой части. Но хлопот гидротрансформатор тоже может принести массу. Например, он не позволяет завести автомобиль с «толкача».

Передача крутящего момента от двигателя к коробке передач осуществляется потоками рабочей жидкости (масла), которая отбрасывается лопатками насосного колеса на лопасти колеса турбинного. Между насосным колесом и турбиной обеспечены минимальные зазоры, а их лопастям придана специальная геометрия, которая формирует непрерывный круг циркуляции рабочей жидкости. Так что получается, что жёсткая связь между двигателем и трансмиссией отсутствует. Это обеспечивает работу двигателя и остановку автомобиля с включённой передачей, а также способствует плавности передачи тягового усилия.

Схема устройства гидротрансформатора

Масло в гидротрансформаторе двигается по такой вот замысловатой траектории. Чтобы увеличить скорость и повысить крутящий момент на турбинном колесе, реактор блокируется. Правда, при этом КПД передачи несколько снижается.

Надо сказать, что по описанной выше схеме работает гидромуфта, которая просто передаёт крутящий момент, не трансформируя его величину. Чтобы изменять момент, в конструкцию гидротрансформатора введён реактор. Это такое же колесо с лопатками, но оно, имея связь с картером (корпусом) коробки передач, не вращается (заметим, до определённого момента). Лопатки реактора расположены на пути, по которому масло возвращается из турбины в насос, и они имеют особый профиль. Когда реактор неподвижен (гидротрансформаторный режим), он увеличивает скорость потока рабочей жидкости, циркулирующей между колёсами. Чем выше скорость движения масла, тем выше его кинетическая энергия, тем она большее оказывает воздействие на турбинное колесо. Благодаря этому эффекту момент, развиваемый на валу турбинного колеса, удаётся значительно поднять.

Гидротрансформатор ZF и многодисковое сцепление Sachs, блокирующее насосное и турбинное колёса.

Представьте себе стандартную ситуацию — передача в коробке уже включена, а мы стоим на месте и жмём себе на педаль тормоза! Что происходит в этом случае? Турбинное колесо находится в неподвижном состоянии, а момент на нём в полтора-два раза выше (в зависимости от конструкции) того, что развивает двигатель на этих оборотах. Кстати, момент на выходном валу гидротрансформатора будет тем больше, чем будут выше обороты двигателя. Стоит отпустить педаль тормоза, и автомобиль тронется. Разгон будет продолжаться до тех пор, пока момент на колёсах не сравняется с моментом сопротивления движению машины.

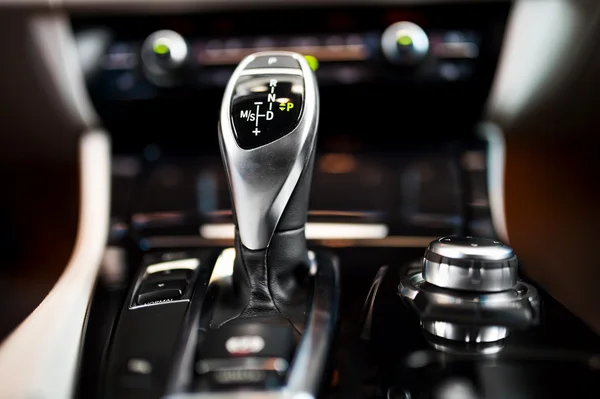

Алюминиевый селектор управления автоматической трансмиссией BMW X5.

Когда турбинное колесо приближается по оборотам к скорости вращения насосного колеса, реакторное колесо освобождается и начинает вращаться вместе с двумя «напарниками». В этом случае говорят, что гидротрансформатор перешёл в режим гидромуфты. Так снижаются потери, и увеличивается КПД гидротрансформатора.

А поскольку в некоторых случаях надобность в преобразовании крутящего момента и скорости отпадает, в определённые моменты гидротрансформатор и вовсе может быть заблокирован при помощи фрикционного сцепления. Этот режим помогает довести КПД передачи практически до единицы, проскальзывание между лопаточными колёсами в этом случае исключено по определению.

Но представьте себе такую ситуацию. Вы едете по прямой с постоянной скоростью и вдруг начинаете подниматься в горку. Скорость автомобиля начнёт падать, а нагрузка на ведущие колёса увеличится. На это изменение тут же отреагирует гидротрансформатор. Как только станет уменьшаться частота вращения турбины, реакторное колесо начнёт автоматически затормаживаться, в результате скорость циркуляции рабочей жидкости возрастёт, что автоматически приведёт к увеличению крутящего момента, который будет передаваться на вал от турбинного колеса (читай на колёса). В некоторых случаях увеличившегося момента хватит для того, чтобы преодолеть подъём без перехода на низшую передачу.

Поскольку гидротрансформатор не может преобразовывать скорость вращения и передаваемый крутящий момент в широких пределах, к нему присоединяют многоступенчатую коробку передач, которая, вдобавок ко всему, способна обеспечить и реверсивное вращение (иными словами — задний ход). Те коробки, которые работают в паре с гидротрансформаторами, обычно включают в себя ряд планетарных передач и имеют много общего с привычными нам «ручными» коробками.

Когда передача работает в режиме повышения частоты, двигатель вращает водило. Выходной вал передачи при этом соединён с солнечной шестернёй, в это время кольцевая шестерня зафиксирована.Если кольцевую шестерню отпустить и в это время при помощи фрикциона её зафиксировать относительно водила, передача получится прямой.Передача получается понижающей в том случае, когда движок приводит в действие солнечную шестерню, и при этом водило зафиксировано. Мощность при этом снимается с кольцевой шестерни.

В механической коробке шестерни находятся в постоянном зацеплении, при этом ведомые — свободно вращаются на вторичном валу. Включая какую-либо передачу, мы механически блокируем соответствующую шестерню на ведомом валу. Работа автоматической коробки передач построена на таком же принципе. Но планетарные передачи (или редукторы) имеют некоторые интересные особенности. Они включают в себя несколько элементов: водило, сателлиты, солнечную и кольцевую шестерни.

Планетарная передача

Приводя во вращение одни элементы и фиксируя другие, такие редукторы позволяют менять передаточные отношения, то есть скорость вращения и передаваемое через планетарную передачу усилие. Приводятся планетарные передачи от выходного вала гидротрансформатора, а их соответствующие элементы фиксируются при помощи фрикционных лент или фрикционных пакетов (в механической коробке эту роль играют синхронизаторы и блокирующие муфты).

Планетарные передачи. Водило (1), сателлиты (2), шлицы солнечной шестерни (3).

Включается передача следующим образом. На фрикцион давит гидравлический толкатель, который в свою очередь приводится в действие давлением рабочей жидкости, той самой, что используется в гидротрансформаторе. Давление это создаётся специальным насосом, а распределяется оно между соответствующими фрикционами передач под неусыпным контролем электроники при помощи специальной системы электромагнитных клапанов — соленоидов в соответствии с алгоритмом работы коробки.

Пакеты фрикционов состоят из нескольких колец — неподвижных и подвижных. Они свободно вращаются друг относительно друга до тех пор, пока не возникнет необходимость включить передачу. Гидравлический толкатель зажмёт фрикционы тогда, когда в соответствующей магистрали будет создано рабочее давление. Подвижные элементы фрикциона, жёстко связанные, например, с водилом планетарной передачи, будут застопорены, водило остановится, передача включится.

Существенное отличие АКПП от обычных механических коробок заключается в том, что передачи в них переключаются практически без разрыва потока мощности. Одна выключилась, другая почти в тот же момент включилась. Сильные рывки при переключениях практически исключены, поскольку их гасит уже упомянутый выше гидротрансформатор. Хотя, надо отметить, современные коробки со спортивной настройкой не могут похвастать плавной работой. Толчки при их работе обусловлены более быстрой сменой передач: такой расклад позволяет отыграть некоторое количество времени при разгоне, но приводит к ускоренному износу фрикционов. На трансмиссии и ходовой части в целом это тоже сказывается не лучшим образом.

Автоматическая трансмиссия Audi Q7

В автоматических трансмиссиях первого поколения системы управления были целиком гидравлическими. В дальнейшем гидравлику оставили только в качестве исполнительной части системы управления, задавать же алгоритм работы стала электроника. Благодаря ей возможно реализовывать различные алгоритмы работы коробки — режим резкого ускорения, спортивный, экономичный, зимний…

Одна из последних разработок компании ZF — восьмиступенчатая гидромеханическая коробка передач. Как сообщают сами создатели, коробка позволяет экономить до 6% топлива по сравнению с аналогичными шестиступенчатым «автоматом» и 14% по сравнению с пятиступенчатым. Всё логично, большое количество передач позволяет увеличить время, при котором двигатель работает в наиболее «эффективном» режиме и удельный расход топлива минимален. Теряется время на лишние переключения? Совсем немного.

В спортивном режиме, например, тяга двигателя используется на все сто процентов. Включение каждой последующей передачи происходит при частотах коленчатого вала, близких к частотам, на которых развивается максимальный крутящий момент. При дальнейшем ускорении частота вращения коленчатого вала доводится до максимальных значений, при которых двигатель развивает максимальную мощность. И так далее. Автомобиль в этом случае развивает значительно большие ускорения по сравнению с теми, что осуществляются при работе «экономичной» или «нормальной» программ.

Управляющие клапаны гидравлического блока управления.

На большинстве современных автомобилей с автоматической трансмиссией те или иные алгоритмы управления активизируются в зависимости от манеры вождения. Электроника адаптирует работу тандема двигатель-трансмиссия самостоятельно. Компьютер, анализируя информацию от многочисленных датчиков, принимает решение о переключении передач в те или иные моменты, в зависимости от требуемого характера переключений. Если манера движения размеренная и плавная, контроллер делает соответствующие поправки, при которых двигатель не выводится на мощностные режимы работы, что положительно сказывается на расходе топлива. Как только водитель «занервничал» и начал чаще и резче нажимать на педаль газа, искусственный интеллект тут же понимает, что ускорения и разгоны нужно производить резвее, и силовой агрегат сразу же начнёт работать по «спортивной» программе. Если же водитель станет педалировать плавно, «умная» электроника переведёт коробку и двигатель в штатный режим работы.

Шестиступенчатая трансмиссия полноприводной Audi A8

Всё большее количество автомобилей оснащается коробками, в которых наряду с автоматическим предусмотрен и полуавтоматический режим управления. Здесь команды на переключение передач даёт водитель, а сами переключения обеспечивает система управления. Но это совсем не означает, что электроника позволит вам сильно разгуляться. Часто скорость перехода с одной передачи на другую в этом режиме увеличивают, но многие производители, заботясь о ресурсе силового агрегата, время переключений оставляют таким же, как в автоматическом режиме. Машиностроители называют эти системы по-разному — Autostick, Steptronic, Tiptronic.

Американцы любят устанавливать селектор автоматической трансмиссии на рулевую колонку. Европейцы и японцы ставят их на центральный тоннель.

Кстати, с недавних пор некоторые АКПП можно тюнинговать. А возможно это стало благодаря перепрограммированию блоков управления двигателем и коробки. В угоду скорости разгона в программе управления АКПП меняют моменты перехода с передачи на передачу и существенно сокращают время переключений.

На новом Mitsubishi Lancer управлять коробкой в ручном режиме можно и при помощи селектора, и посредством удобных магниевых подрулевых переключателей.

Электроника из года в год становится всё умнее. Компьютеры научили анализировать степень износа фрикционов и генерировать соответствующее давление, необходимое для включения каждой муфты. Регистрируя давление, можно прогнозировать степень износа фрикционных дисков, а следовательно, и коробки в целом. Блок управления постоянно контролирует исправность системы, записывая в свою память коды неисправностей тех элементов, в которых происходили сбои в процессе работы.

Четырёхступенчатая коробка и гидротрансформатор Hydra-Matic 2002 4T65-E (M76) концерна GM в составе силового агрегата устанавливаются на автомобиле поперечно.

В некоторых форс-мажорных случаях блок управления начинает работать по обходной программе. Обычно в аварийном режиме в коробке передач запрещаются все переключения, и включается какая-либо одна передача, как правило, — вторая или третья. Эксплуатировать, в этом случае автомобиль не рекомендуется (да и не получится), но доехать своим ходом до мастерской программа поможет.

Все типы коробок способны доставлять радость владельцам автомобилей своей службой при пробеге в 200 тысяч километров с лишним. Но есть одно «но» — безотказная работа возможна при правильной эксплуатации и регулярном квалифицированном ТО.

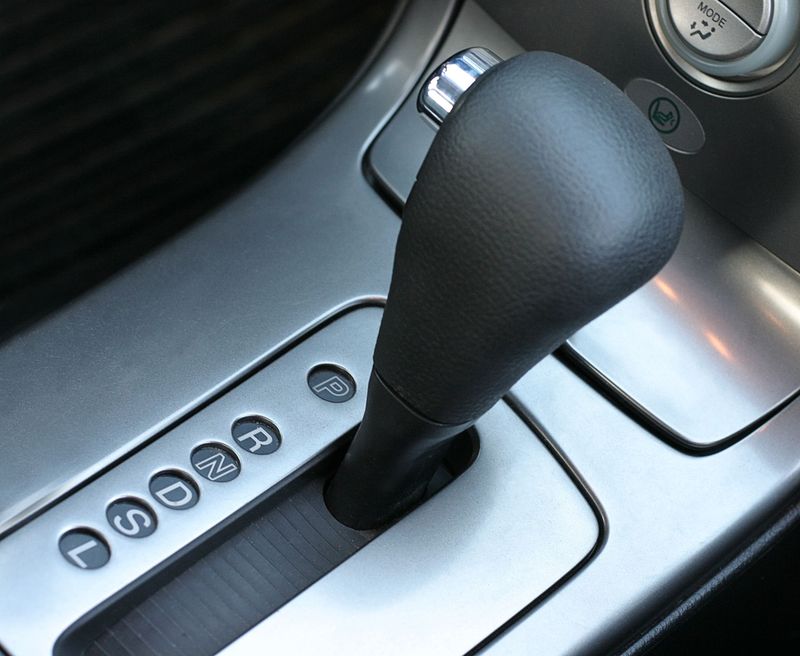

Режимы автоматической трансмиссии

«P» — parking. В этом режиме все передачи выключены, выходной вал КПП и «ветка» трансмиссии, связанная с ведущими колёсами, заторможены блокирующим механизмом коробки. При работающем двигателе ограничитель частоты вращения коленчатого вала срабатывает гораздо раньше, чем при разгоне. Такая «защита от дурака» не позволяет «перекручивать» мотор и без толку перелопачивать трансмиссионную жидкость.

«R» — reverse, по-русски — задний ход.

«N» — нейтраль. В этом режиме двигатель и ведущие колёса не связаны. Автомобиль может двигаться накатом, его можно также буксировать без вывешивания ведущей оси.

Режим «D» или «Drive» разрешает движение. В этом режиме смена передач осуществляется автоматически.

«S», «Sport», «PWR», «Power» или «Shift» — спортивный режим. Самый динамичный и самый расточительный. При разгонах двигатель «загоняется» в режим максимальной мощности. Скорость перехода с одной передачи на другую (в зависимости от конструкции и программы) может быть увеличена. Двигатель в этом случае всегда находится в тонусе, как правило, работая на оборотах, которые не ниже тех, на которых развивается максимальный крутящий момент. Забудьте об экономичности.

«Kick-down» — режим, в котором осуществляется переход на пониженную передачу для осуществления интенсивного ускорения, например, при обгоне. Резкий подхват происходит за счёт того что двигатель выводится в режим максимальной отдачи, и за счёт большего передаточного отношения понижающей передачи. Чтобы трансмиссия перешла в этот режим, по педали газа нужно хорошенько топнуть. В трансмиссиях более старшего поколения для срабатывания «кикдауна» нужно было обязательно нажать педаль газа, что называется, «в пол» до характерного щелчка.

При работе в режиме «Overdrive» или «O/D» повышающая передача будет включаться чаще, переводя двигатель на пониженные обороты. «Овердрайв» обеспечивает экономичное передвижение, но его активация может привести к существенной потере в динамике.

«Norm» реализует наиболее сбалансированный режим движения. Переключения на повышающие передачи, как правило, происходят по достижении средних оборотов и на оборотах несколько выше средних.

Если поставить селектор напротив «1» (L, Low), «2» или «3», ваша коробка не будет переходить выше выбранной передачи. Режимы востребованы в тяжёлых дорожных условиях, например, при движении по горным дорогам, при буксировке прицепа или другого автомобиля. В этом случае двигатель может работать в области средних и высоких нагрузок без перехода на повышающую передачу.

«W», «Winter», «Snow» — так называемый «зимний» режим работы АКПП. В целях предотвращения пробуксовки ведущих колёс трогание с места осуществляется со второй передачи. Дабы не спровоцировать лишние проскальзывания, переход с одной передачи на другую в этом случае тоже может осуществляться более мягко и при более низких оборотах. Разгон при этом может быть не слишком динамичным.

Наличие значков «+» и «-» определяет совсем не полюсность, а возможность ручного переключения передач. Разные производители «перемешивать» передачи позволяют по-разному: селектором управления АКПП, кнопками на руле или подрулевыми переключателями… В этом режиме электроника не позволит перейти на те передачи, которые, по её мнению, неуместны в данный момент. При работе со знаками «сложения» и «вычитания» скорость смены ступеней не будет выше той, что определена программой в режиме «Sport». Достоинство ручного режима — возможность действовать на опережение.

Принцип работы механической коробки передач автомобиля. Принцип работы механической коробки передач. “Лепестки” ручного переключения передач и кнопочная система режимов коробки передач автомобиля Lotus Evora

Коробка передач, или по-другому трансмиссия, передает силу вращения – так называемый вращательный момент – от двигателя автомобиля на колеса. При этом в зависимости от условий движения автомобиля она может передавать вращательный момент полностью либо частично.

Машина, идущая в гору, должна пользоваться более низкой передачей по сравнению с машиной, мчащейся по ровному скоростному шоссе. При более низкой передаче на колеса передается больший крутящий момент. А это требуется тогда, когда машина двигается медленно, потому что ей тяжело. Более высокие передачи подходят для более быстрого движения автомобиля.

Бывают коробки передач с ручным управлением, но бывают и автоматические. Чтобы сменить передачу в ручной трансмиссии, водитель вначале нажимает педаль сцепления (рисунок слева). При этом двигатель отсоединяется от коробки передач. Потом водитель переводит рычаг управления на другую передачу и отпускает педаль сцепления. Двигатель снова соединяется с коробкой передач и может вновь передавать свою энергию колесам. В автоматической коробке передач положение педали газа (акселератора) соотносится со скоростью движения автомобиля, и автоматически меняется передача, если это необходимо.

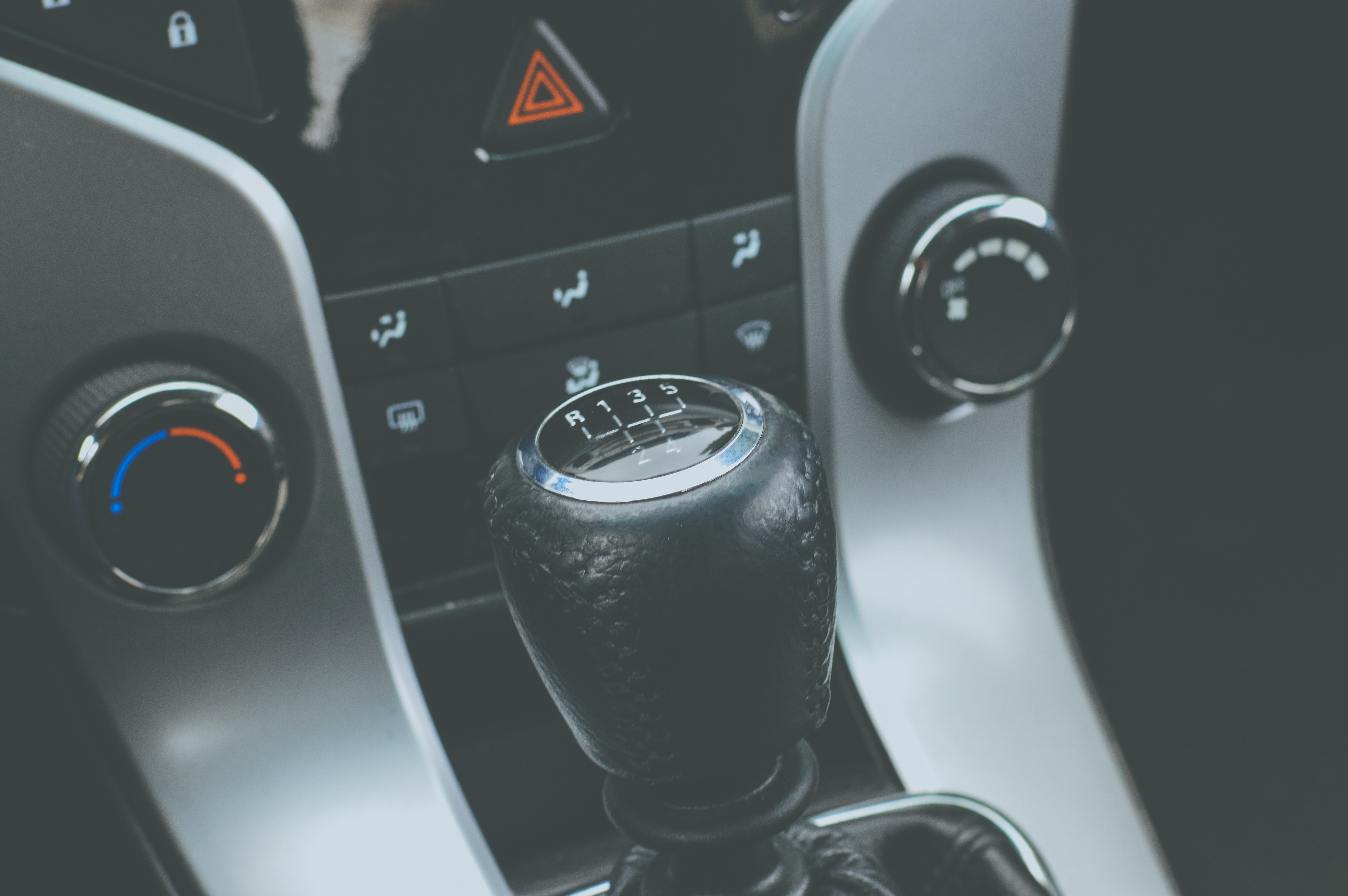

Ручное управление передачей

Приводимые рядом диаграммы показывают, как с помощью рычага управления можно перейти с одной передачи на другую. В зависимости от установленной передачи разные доли крутящего момента, проходя через коробку передач (красные линии со стрелками), попадают на колеса.Нейтральная передача. Энергия двигателя не передается колесам.

Нейтральная передача. Энергия двигателя не передается колесам.

Первая передача. Самая большая шестеренка ведущего вала соединяется со своей парой на ведомом валу. Машина движется медленно, но может преодолевать тяжелые участки пути.

Вторая передача. Вторая пара шестеренок работает вместе с механизмом сцепления. При этом скорость движения автомобиля обычно от 15 до 25 миль в час.

Третья передача. Работает третья пара шестеренок вместе с механизмом сцепления. Скорость автомобиля еще больше, а крутящий момент на колесах меньше.

Четвертая передача. Входной и выходной валы соединяются напрямую (прямая передача) – скорость движения автомобиля максимальная, а крутящий момент самый низкий.

Реверс.(5-я передача на картинке) При включении передачи заднего хода его ведущая шестерня”вращает выходной (ведущий) вал в противоположную сторону.

Работа акселератора

Число оборотов двигателя в минуту зависит от того, сколько топлива поступает из карбюратора в цилиндры. Движение топлива регулируется дроссельной заслонкой карбюратора, а работой заслонки управляют с помощью педали акселератора, которая находится на полу перед водителем.

Когда водитель нажимает ногой на педаль акселератора, дроссельная заслонка открывается и в двигатель поступает больше топлива. Если водитель отпускает педаль акселератора, заслонка прикрывается и количество поступающего топлива уменьшается. При этом уменьшаются и обороты двигателя и скорость автомобиля.

Автоматическая коробка передач

Когда применяется автоматическая трансмиссия, у водителя нет под ногой педали сцепления. Вместо нее преобразователь крутящего момента в паре с планетарной передачей (рисунок справа и снизу) автоматически отключают двигатель от ведущего вала, когда по условиям движения следует перейти на другую передачу.

А после того как передача сменилась, снова подключают ведущий вал. Стоит водителю поставить рычаг управления в рабочее положение, и механизм автоматической коробки передач сам выберет нужную передачу в соответствии с условиями движения автомобиля в данный момент.

Необходимость в механической коробке передач возникает из-за основного недостатка ДВС – агрегат работает при ограниченном диапазоне оборотов. МКПП обеспечивает оптимальный режим работы двигателя.

Рисунок 1. Две шестерни с различным числом зубьев в зацеплении.

Механическая коробка работает в паре со сцеплением. Принцип ее работы, если кратко, заключается в том, что шестерни зубчатого типа находящееся в корпусе коробки входят в поочередное зацепление в различных комбинациях. Таким образом, образовываются различные передачи, отличающиеся передаточным числом.

Сцепление обеспечивает временный разрыв передачи потока крутящего момента от двигателя к трансмиссии – это нужно для переключения передач.

Традиционная МКПП состоит из корпуса, который называется картером, валов, расположенных параллельно и шестерней, синхронизаторов.

Изменение числа оборотов при различных передачах можно объяснить на примере двух шестерней с различным числом зубьев (смотрите рисунок 1).Если поставить две шестерни в зацепление: у первой зубьев 20, а у второй 40, то при двух оборотах первой шестерни, вторая выполнит только один оборот. При такой ситуации передаточное число равно двум. Для чего оно нужно? От величины значения указанного числа зависит скорость раскручивания нужных оборотов мотором. ПЧ влияет на ускорение. Чем больше передаточное число, тем «мощнее» и «короче» будет передача. При этом максимальная скорость станет меньше, возникнет частая необходимость в смене передачи. Производители трансмиссий придерживаются средних значений ПЧ, создают многоступенчатые конструкции с определенной схемой переключения.

Виды трансмиссии

Корпус механической трансмиссии выполняется из легкого, но очень прочного сплава, он герметичен и наполнен специальным маслом, которое позволяет поддерживать рабочие элементы агрегата в хорошем состоянии, даже при больших нагрузках.

Трехвальная механическая коробка передач

Трехвальные механические коробки состоят из таких валов:

• Первичного (ведущего), соединенного посредством сцепления с маховиком мотора.
• Вторичного (ведомого), имеющего жесткое соединение с карданным валом.
• Промежуточного. Его предназначение – передача вращения от первого вала ко второму.

Ведомый вал опирается на подшипник, находящийся в хвостовике первичного вала. Между ними нет жесткой связи, они выполняют вращение независимо друг от друга. На ведомом валу размещен блок шестерен. На первичном – расположена шестерня, находящаяся с ним в жестком закреплении. Промежуточный вал размещен параллельно первому валу, имеет блок шестерней жестко закрепленных на нем. Шестерни всех валов пребывают в постоянном зацеплении.

На ведомом валу между шестернями размещены синхронизаторы, предназначенные для бесшумного переключения передач, они выравнивают угловую скорость шестерни и вала. Синхронизатор позволяет поочередно включать две шестерни вторичного вала.

На корпусе коробки размещается механизм для переключения скоростей, он представлен в виде рычага управления и ползунов с вилками. Чтоб не произошло одновременное включение нескольких передач, этот механизм оборудован блокировкой. Если рычаг для переключения скорости размещен в кузове автомобиля, то используется механизм для дистанционного управления, он называется «кулисой».

Принцип работы указанной коробки состоит в том, что при переведении рычага управления определенная вилка выполняет перемещение муфты синхронизатора, который совмещает угловую скорость вала и шестерни, обеспечивая передачу крутящего момента от шестерни через синхронизатор на вторичный вал коробки. Задняя передача достигается при вращении вторичного вала в противоположную сторону. Достигается она при помощи дополнительной шестерни заднего хода. Она позволяет получить нечетное число пар шестерен: крутящий момент изменяет направление. Для лучшего понимания схемы переключения передач смотрите рисунок 2.

Рисунок 2. Переключение передач МКПП.

Устройство двухвальных коробок имеет ведущий и ведомый валы, расположенные параллельно. При помощи шестерни, размещенной на первичном валу, передается крутящий момент на шестерню вторичного, зафиксированную синхронизатором. Остальные процессы выполняются аналогично трехвальной МКПП. Достоинством двухвальных коробок есть компактность трансмиссии. Плюс они имеют лучший КПД из-за небольшого количества деталей. В указанной коробке отсутствует прямая передача, поэтому ее применяют для легких транспортных средств.

Преимущества и недостатки

Принцип действия и устройство механической коробки несложные, но при езде на оснащенном МКПП автомобилем водителю необходимы определенные навыки для правильного и плавного переключения скоростей. Этот факт является основным недостатком механики. Работать без рывков и провалов механическая коробка будет, если водитель выполняет своевременное переключение передач.

К преимуществам указанной трансмиссии относят:

1. Небольшая стоимость и высокая надежность агрегата.
2. Высокий КПД.
3. Простота обслуживания и ремонта.
4. Хорошая управляемость при экстремальных ситуациях.
5. Минимальный расход горючего.
6. Высокая динамика разгона.

Большинство неисправностей механических коробок переключения передач возникают при использовании водителем неправильной схемы переключения скоростей. Рычаг переключения передач необходимо переключать плавно, с выдержкой пауз в нейтральной позиции – это обеспечит своевременное срабатывание синхронизаторов, которые защищают шестерни от износа.

Механическая коробка передач – это устройство для поступенчатой перемены передаточного отношения скорости вращения от двигателя к ведущим колёсам. Выбор и включение нужной передачи при использовании механической КПП водитель осуществляет вручную (в отличие от коробки передач автоматической). Название данного устройства отражает ещё и тот факт, что весь его функционал реализуется за счёт только механических элементов, без привлечения гидравлики или электроники (в отличие от трансмиссий гидравлических или электрических). Популярно, но технически достоверно принцип работы МКПП освещён в данной публикации.

Почему у автопроизводителей возникла необходимость во внедрении коробки переключения передач? Потому, что любой двигатель внутреннего сгорания любого автомобиля способен работать только в каком-то ограниченном, и довольно небольшом, диапазоне оборотов. А частота обращения колёс – от трогания с места до езды на больших скоростях – происходит в гораздо более обширном диапазоне. И не представляется возможным выбрать какое-то одно универсальное передаточное число, которое бы обеспечило весь этот диапазон, с одновременным разумным использованием диапазона оборотов двигателя.

Для трогания с места и поступательного разгона автомобиля, а также при его движении по бездорожью,требуется затратить более значительную работу в физическом смысле, то есть подать на его колёса большую мощность. То есть, при небольшой скорости нужны высокие обороты двигателя.

Наоборот, при равномерном движении разогнавшегося автомобиля по ровной дороге его скорость высока, а большой мощности и высоких оборотов двигателя уже не требуется – чтобы поддерживать нужную скорость, достаточно и малой мощности, и низких оборотов. При повышении скорости растёт и аэродинамическое сопротивление движению двигателя, что требует высоких оборотов и более значительных затрат мощности. То же самое – при движении в гору, требуется увеличить силу тяги.

Отсюда возникает необходимость в передаче вращения с двигателя на колёса с определённым передаточным числом, которое можно было бы изменять в зависимости от условий езды. В этом один из пионеров мирового автопрома – немецкий инженер Карл Бенц убедился в первой же длительной (на 80 км) поездке на автомашине собственной конструкции.

Это автопутешествие состоялось в 1887 году. Карл Бенц и его супруга Берта с сыновьями ехали к тёще изобретателя. 80-километровое путешествие оказалось очень сложным из-за несовершенства конструкции первого автомобиля. На некоторые, с виду небольшие, подъёмы его приходилось заталкивать вручную: не хватало силы тяги. После этой поездки Бенц усовершенствовал автомобиль, снабдив его дополнительной вспомогательной передачей – «понижайкой», для увеличения силы тяги.

Эта идея используется в КПП и по сей день: передаточное число должно быть переменным, позволяющим использовать разные соотношения между скоростями вращения коленвала мотора и ведущих колёс.

Разумеется, первая механическая коробка передач Карла Бенца была сначала очень примитивным устройством. Это были шкивы разного диаметра, прикреплённые к ведущей оси. С мотором они соединялись ремнём, и при помощи рычагов ремень можно было перекидывать с одного шкива на другой. Впоследствии на смену кожаному ремню и шкиву пришла металлическая цепь и звёздочка, как на современных «продвинутых» велосипедах.

Зубчатую передачу и коробку передач на шестерёнках впервые поставил на автомобиль Вильгельм Майбах. Параллельно с немецкими автоинженерами, примерно в те же годы, похожими изысканиями занимались и французские. В созданной Эмилем Левассором и Луи Панаром механической коробке переключения передач уже применялся целый набор зубчатых колёс с разными передаточными числами для движения вперёд и одна шестерня – для движения назад. Как и в наше время, шестерни передних передач, были укреплены на вторичном валу, который двигался вдоль своей оси. Это позволяло разным по своему диаметру зубчатым колёсам входить в зацепление с неподвижной шестернёй на первичном валу.

Официально изобретателем механической коробки переключения передач, похожей на современную, стал Луи Рено: в 1899 году этот молодой начинающий автопромышленник запатентовал первую в мире КПП, основанную на системе подвижных зубчатых колёс и валов. Она была трёхскоростной.

Первый запатентовавший МКПП человек – Луи Рено – в своей «лаборатории».

Заокеанский пионер автопрома – Генри Форд – не копировал достижения немецких и французских инженеров, а шёл своим путём. Его механическая коробка передач состояла из нескольких планетарных шестерён (сателлитов), которые вращались вокруг центральной («солнечной») шестерни и фиксировались при помощи водила. Именно такой – планетарной КПП оснащались первые массовые серийные автомобили «Форд А».

Не менее важным техническим решением, чем изобретение коробки на зубчатых шестернях различного диаметра, стало изобретение синхронизатора, которое сделал в 1928 году Шарль Кетеринг из «Дженерал Моторс». Оно сделало механические коробки передач более лёгкими в управлении, придало им новый импульс развития и «техническое долголетие».

С момента изобретения Луи Рено прошло уже более 120 лет но главный принцип ступенчатой шестерёнчатой коробки передач остался тем же. Современные МКПП, разумеется, гораздо более совершенны: в них стоят шестерни не с прямым, а косозубым зацеплением, и они более удобные, бесшумные и долговечные. В целом, автомобили с «механикой» экономичнее, чем машины с автоматической коробкой передач.

Состоит механическая КПП из набора косозубых шестерён разного размера, которые вводятся в зацепление для создания различных передаточных чисел между коленчатым валом мотора и ведущими колёсами. Передаточное число становится другим путём перемещения как самих шестерён, так и специального устройства – синхронизатора. Его задача – уравнивать (синхронизировать) окружные скорости включаемых в зацепление шестерён.

Принцип таков, что, чем выше передаточное число, тем ниже передача. Первая передача называется низшей, а передаточное число у неё наибольшее. На ней передача вращения осуществляется от малой шестерни к большой и, при высокой частоте вращения коленвала, скорость движения автомобиля остается низкой, а сила тяги – высокой. На высшей передаче, соответственно, – наоборот. В нейтральном положении крутящий момент от мотора на ведущие колёса не передается, и машина катится по инерции либо стоит.

Большинство серийных современных автомашин, оснащённых механической коробкой переключения передач, имеют 5 «скоростей», или скоростей движения вперед. Несколько десятков лет назад большинство автомобильных МКПП были четырёхскоростными. Механическими коробками с шестью и более скоростями, как правило, комплектуются «заряженные» спортивные машины или джипы.

С технической точки зрения, механическая коробка передач представляет собой закрытый ступенчатый редуктор. Рабочими элементами его конструкции являются зубчатые колёса – шестерни, которые поочерёдно приходят в зацепление, изменяя обороты входного и выходного вала, а также их частоту. Переключение соединений и комбинаций шестерён происходит вручную.

Механическая коробка переключения передач способна функционировать только в паре со сцеплением. Данный узел предназначен для временного разъединения мотора и трансмиссии. Эта операция нужна для безболезненного и безопасного перехода зацепления с одной шестерни на другую,без выключения оборотов двигателя, и при их полном сохранении.

Получившими повсеместное распространение компоновками механических коробок переключения передач стали двух- и трёхвальные. Они называются так по количеству параллельно расположенных валов, на которых и расположены косозубые шестерни.

В трёхвальной МКПП находятся три вала: ведущий, промежуточный и ведомый. Первый соединён со сцеплением, на его поверхности имеются шлицы. По ним передвигается ведомый диск сцепления. С данного вала энергия вращения передаётся на жестко соединённый с ним шестернёй промежуточный вал.

Ведомый вал является соосным с валом ведущим, соединённым с ним через подшипник, который находится внутри первого вала. Поэтому данным осям обеспечено независимое вращение. Блоки «разнокалиберных»шестерней ведомого вала не имеют жёсткой фиксации с ним, а также разграничены специальными муфтами-синхронизаторами. Вот они жёстко закреплены на ведомом валу, но могут перемещаться вдоль вала по шлицам.

На торцах муфт нанесены зубчатые венцы, которые могут соединяться с аналогичными венцами на торцах шестерён ведомого вала. Современные стандарты производства коробок передач предполагают наличие таких синхронизаторов на всех передачах для движения вперёд.

В двухвальной механической КПП также обеспечено соединение ведущего вала с блоком сцепления. В отличие от трёхосной конструкции, на ведущей оси находится набор шестерёнок, а не одна. Промежуточный вал отсутствует, а с ведущем запараллелен ведомый вал. Шестерни обоих валов свободно вращаются и всё время находятся в зацеплении.

На ведомом валу имеется жёстко закреплённая ведущая шестерня главной передачи. Между остальными шестернями находятся синхронизационные муфты. Подобная схема механической коробки передач в смысле работы синхронизаторов похожа на трёхвальную компоновку. Разница же в том, что прямая передача отсутствует, а каждая ступень имеет только одну пару соединённых шестерёнок, а не две пары.

С одного конца ведомого вала в жёстком зацеплении находится главная передача. В корпусе главной передачи работает дифференциал.

Двухвальная компоновка механической коробки передач имеет больший КПД, чем у трёхвальной, однако она имеет ограничения по повышению передаточного числа. За счёт данной особенности, двухвальная конструкция МКПП применяется исключительно в легковых автомобилях.

В редких случаях на современных автомобилях могут также использоваться четырёхвальные коробки передач. Но по принципу своей работы они тоже соответствуют двухвальным– без промежуточного вала, с передачей вращения с первичного вала сразу на вторичные. Чаще всего, это механические КПП с 6-ю передачами переднего хода. В них крутящий момент передаётся с первичного вала на главную передачу через первый, второй и третий вторичные валы, концевые шестерни которых постоянно зацеплены с шестернёй главной передачи.

Обеспечение заднего хода автомобиля возложено на дополнительный вал со своей специальной шестернёй. При переходе её в зацепление начинается вращение ведомого вала в обратную сторону. На задней передаче синхронизатора нет, поскольку задний ход задействуется только при полной остановке автомобиля. Во всяком случае, так нужно делать. Поэтому на МКПП автомашин многих производителей имеется защита от случайного включения заднего хода на ходу (нужно поднять специальное кольцо на рычаге для переведения его в положение заднего хода).

Когда включен нейтральный режим, то вращение шестерён происходит свободно, а все муфты-синхронизаторы расположены в разомкнутом положении. Когда водитель выжимает сцепление и переключает рычаг на одну из ступеней, специальная вилка в КПП перемещает муфту в зацепление с соответствующей парой на торце шестерни. И шестерня жёстким образом фиксируется с валом и не прокручивается на нём, а обеспечивает передачу вращения и энергии усилия.

Во время движения механизм переключения передач приводится в действие с места водителя автомобиля с помощью рычага переключения передач. Этот рычаг перемещает ползуны с вилками, которые, в свою очередь, передвигают синхронизаторы и задействуют нужную скорость.

Пары шестерён двух низших передач имеют самые большие передаточные числа (на легковых машинах – обычно от 5:1 до 3,5:1), и применяются для трогания с места и поступательного разгона, а также при необходимости постоянного движения с невысокой скоростью, либо по бездорожью. При движении на низших передачах даже при больших оборотах двигателя автомобиль будет ехать довольно медленно, но при этом в полной мере будут использоваться его мощность и крутящий момент. Наоборот, чем выше передача, тем выше скорость автомобиля на том же уровне оборотов двигателя, а его сила тяги меньше. На высших передачах автомобиль не сможет тронуться с места или ехать на низких скоростях. Зато он может передвигаться на больших, вплоть до максимально предусмотренной, скоростях, при средних оборотах двигателя.

В абсолютном большинстве современных МКПП расположены шестерни с косым зубом, которые способны выдерживать большие усилия, чем прямозубые, к тому же они менее шумные в работе. Изготавливаются косозубые шестерни из высоколегированной стали, и на финальном этапе производства выполняется закалка на ТВЧ и нормализация для снятия напряжений, обеспечивающие долговечность деталей.

До появления синхронизаторов для безударного включения более высокой передачи водителям нужно было производить двойной выжим, с обязательной работой в течение нескольких секунд на нейтральной передаче, для равнения окружных скоростей шестерней. А для перехода на более низкую передачу надо было сделать перегазовку, чтобы выровнять обороты ведущего и ведомого валов. После введения синхронизаторов необходимость в этих манипуляциях отпала. И шестерни стали защищёнными от ударных нагрузок и преждевременного износа.

Впрочем, и современной легковой автомашине эти «навыки из прошлого» также могут пригодиться. К примеру, они помогут переключить-таки передачу в случае выхода из строя сцепления, или если возникнет необходимость в резком торможении двигателем, при отказавшей рабочей тормозной системе.

Все автомобили с двигателями внутреннего сгорания непременно оснащены коробками передач. Любой автолюбитель знает, сколько всего существует и каких разновидностей этого устройства, а также принимает факт, что самой распространенной на сегодняшний день является механическая коробка передач. Ее краткое обозначение – МКПП. Основное отличие, помимо конструкционных и показательных, заключается в том, что переключение передач полностью контролируется водителем. Разберемся подробнее, что собой представляет названная разновидность КП.

Как работает механическая КП? Что она из себя представляет? Давайте разберемся.
Механическая коробка передач выполняет простую и понятную функцию: смена передаточного отношения скорости вращения колесам от мотора. Важная составляющая часть её – передаточный механизм зубчатого (чаще всего) вида. Мы уже выяснили, что функционирует механическая КП путем манипуляций водителя, который самостоятельно решает, какое в настоящий момент значение передаточных чисел требуется для корректной работы всего авто.Отсюда и название – механическая, что предполагает полностью ручное управление.

Принцип работы МКПП

В общем и целом, КП – это ступенчатые редукторы закрытого типа. В себе они содержат зубчатые шестеренки, которые в зависимости от востребованности в данный момент могут быть сцеплены и могут изменять обороты и меж входным и выходным валами, а так же их частоту.

Важно! «Проще говоря, принцип действия механической коробки передач состоит в том, что на различных ступенях входного и выходного валов происходит переключение (вручную) и соединение различных комбинаций шестеренок». Следует рассмотреть ещё один важный вопрос: устройство МКПП.

Стоит понимать, что сама по себе любая коробка передач не сможет функционировать отдельно от других, не менее важных узлов автомобиля. Одним из них является сцепление. Данный узел осуществляет разъединение мотора и трансмиссии в требуемый момент времени. Это позволяет осуществлять переключение передач без последствий для автомобиля при сохранении оборотов двигателя.Наличие сцепление и необходимость его применения обусловлена тем, что МКПП пропускает через свои шестерни большой по значению крутящий момент.Так же важно знать, что любая коробка передач при условии классической конструкции имеет оси валов, на которые нанизаны зубчатые шестеренки. О них мы упоминали ранее. Корпус при этом обычно называют «картером». А самыми распространенными компоновками являются трех- и двухвальные.

В первых расположены:

• ведущий вал;
• промежуточный вал;
• ведомый вал.

Ведущий вал обычно соединяется со сцеплением, а уже по нему осуществляются перемещения особого диска (его называют диском сцепления). Далее вращение уходит к промежуточному валу, который крепко соединен с шестеренкой первичного вала. При рассмотрении конструктивных особенностей МКПП следует брать во внимание особое расположение ведомого вала. Часто он соосен с ведущей осью, и соединены они посредством подшипника, что находится внутри ведущего вала. Такое устройство обеспечивает независимость их вращений. Блоки шестерней с ведомого вала не зафиксированы, а сами шестерни ограничены специальными муфтами. Они так же могут смещаться по оси.При включенной нейтральной передаче обеспечивается свободное вращение шестеренок. Тогда муфты приобретают разомкнутое положение. После того, как водителем выжато сцепление, а передача переключена, скажем, на первую, специальная вилка в КП переместит муфту таким образом, что она зацепится за требуемую пару шестеренок. Так осуществляется передача вращения и усилия, направленного от двигателя.

Такое устройство и принцип работы очень похожи с трехосной версией МКПП.Стоит отметить, что двухвальные механические коробки передач обладают большим коэффициентом полезного действия, но из-за особенностей своей конструкции и связанного с этим ограничения на допустимо возможное повышение передаточного числа используются только в легковых автомобилях. Также важным элементом в конструкции механических коробок переключения передач являются синхронизаторы.

Ранее, когда первые образцы таких КП ими не оснащались, водителям приходилось осуществлять двойной выжим для равнения окружных скоростей шестерней. С появлением синхронизаторов эта необходимость исчезла.Следует отметить, что синхронизаторы не применяются для коробок передач с большим их числом (когда речь идет, скажем, о 18 ступенях), ведь с технической точки зрения комплектации такого формата просто невозможна. Так же для увеличения скорости переключения передач синхронизаторы не применяются при конструировании спорткаров.Синхронизаторы функционируют таким образом: когда управляющий переключает передачи, муфта смещается к нужной шестерне. Усилия поступают на блокировочное кольцо муфты, и при имеющейся силе трения поверхности зубьев начинают своё взаимодействие.Механическая коробка передач принцип работы имеет, как мы выяснили, доступный и ясный. Рассмотрим теперь вопросы, касающиеся переключение передач.

Переключение передач

Теперь, когда мы знаем, как работает коробка передач механического принципа управления, важно разобраться с самим процессом переключения. За этот процесс ответственным выступает специальный механизм.Автомобили с задним приводом оснащаются рычагом переключения именно на самой МКПП. Механизм же скрыт в корпусе, а рычаг позволяет производить управление. Этот вариант расположения характеризуется некоторыми преимуществами и недостатками. Среди достоинств:

• доступность и простота с точки зрения конструкционных решений;
• четкое переключение;
• высокий срок службы.

К недостаткам относятся:

• невозможность расположить мотор в задней части машины;
• невозможность применения на автомобилях с передним приводом.

Если автомобили оснащены передним приводом, то рычаги предусмотрены на полу между сидением водителя и сидением пассажира, на панели руля или же на приборной панели.Конструктивные особенности в переключении передач автомобилей с передним приводом тоже обладают своими преимуществами и недостатками. Среди первых выделяются особенный комфорт в расположении и удобство переключения, отсутствие вибраций на рычаге, относительно высокая свобода с точки зрения дизайнерской и инженерной компоновки.

Недостатки, главным образом, представлены относительно небольшой долговечностью, вероятностью возникновения люфтов, а так же потребности регулировки тяги. К тому же, такой вариант в конструкции и расположении рычага обладает меньше четкостью, чем при расположении на корпусе МКПП.Любому, кто интересуется темой разнообразия коробок передач, следует ознакомиться с плюсами и минусами конкретно механической КП, ведь она – это своего рода «мать» всех последующих вариантов исполнения и функционала коробок переключения.

Плюсы и минусы механических коробок передач

Разумеется, идеальной коробки передач просто не существует. Но несравненными преимуществами именно механической являются:

1. Относительная дешевизна конструкции по сравнению с аналогами.
2. Небольшая масса и завидный КПД (коэффициент полезного действия).
3. Отсутствие особых требований к охлаждению.
4. Преимущество с точки зрения экономии и лучшая среди аналогов динамика разгона.
5. Высокая надежность и высокий ресурс эксплуатации.
6. Наличие возможности применять различные техники (что важно для асов и водителей со стажем) и стили вождения при некоторых условиях (например, во время гололедицы и при езде по бездорожью).

1. Машину с МКПП можно завести посредством толчка и осуществить её буксировку максимально легко и удобно на большие расстояния при любой скорости.
2. Наличие возможности рассоединения двигателя и трансмиссии.

Впечатляющий список. Поговорим о недостатках. Среди них:

1. Потребность при переключении полного разобщения между силовым механизмом и трансмиссией, а это оказывает влияние на время осуществления переключения.
2. Для достижения плавности переключения, придется долго набивать руку и копить опыт.
3. Идеальной плавности добиться не получится вообще, так как число ступеней в современных авто с механической коробкой передач колеблется от 4 до 7.
4. Относительно малый ресурс на узле сцепления
5. Статистические данные, говорящие о том, что водители, предпочитающие механику, более подвержены утомлениям в пути.

В завершение статьи рассмотрим краткий курс езды на МКПП для не имеющих опыта водителей.

Механическая коробка для «чайников». 9 важных деталей

Новичку, приобретшему авто с механической коробкой, требуется ознакомиться с важными нюансами в обращении с коробкой и уяснить некоторые моменты.Начнем по порядку. Для чего нужны передачи? Для того, чтобы выбирать, какая именно и при каких условиях будет наилучшей для применения в требуемой вам ситуации (погодные условия, качество дорожного покрытия и т.п.)

Важно! Освоение расположения передач. Важным моментом является синхронное нажатие педали сцепления с одновременным переключением скоростей.

1. Запуск мотора. Схема: «нейтралка» — сцепление – запуск двигателя. И никак иначе.

2. Правильное применение сцепления. Выжимать – строго до конца и не больше 2 секунд. Бережем машину.

3. Похвальная координация и гладкие действия. Сцепление. Скорость (например, первая). Бросаем сцепление (медленно, конечно же), при этом так же медленно принимаемся за газ.

4. «Дауншифтинг». Проще говоря, при понижении скорости важно понижать и передачи, точно так же, как осуществлялось их повышение при разгоне.

5. Задний ход. Никогда и ни при каких обстоятельствах не рекомендуется включать заднюю передачу до момента, пока авто не остановится.

6. Паркуемся. Мотор заглушен, выжато сцепление, включена первая передача, ручной тормоз в рабочем положении. Все просто.

Непонятно, трудно и нудно? Больше практики! Только при условии постоянного и непрерывного вождения описанные принципы и тонкости будут не просто сводом правил или законов, а чем-то естественным и понятным.

Заключение

Механической коробки передач устройство и принцип работы, как мы выяснили, довольно интересны, хоть вместе с тем и сложны для восприятия. Работает МКПП исключительно вкупе с двигателями внутреннего сгорания. Такой тип конструкции и принципов в управлении наделяет рассмотренный тип коробки передач определенными превосходствами перед своими аналогами, которые всё чаще начинают занимать лидирующие по продажам места на рынке. Однако не стоит забывать, что наиболее практичной, хоть и не совсем на первый неопытный взгляд простой в использовании, является именно МКПП.
Познакомьтесь с «механикой» поближе, и вы будете приятно удивлены!

На сегодняшний день существует целый ряд разновидностей коробок передач – и речь не только об автоматических коробках – даже такие простые по конструкции “ручки” сегодня имеют различные подвиды и надстройки. Но прежде, чем мы перейдём реку знания об этом вброд, давайте чётко поймём, что такое коробка передач и для чего она нужна!

Как работает КПП?

Коробка передач в автомобиле (или на любом другом механическим транспортном средстве) – это рычажная (с точки зрения физики) пошаговая система, которая буквально передаёт энергию от колёсам – то есть та сила, которую вырабатывает двигатель, чтобы привести в движение колёса, сначала проходит через специальную систему, называемую коробкой переключения передач (или распространённой аббревиатурой – КПП). Образно и часто физически коробка передач находится между двигателем и ведущими колёсами – это своего рода посредник в процессе, который заставляет автомобиль двигаться, и это простая в случае механической КПП или вариатора (об этом ниже) и сложная практически во всех остальных случаях часть машины… Как правило.

Для объяснения логики работы КПП давайте вспомним физику школьной программы – рычажную систему. Помните, преподаватель, скорее всего, приводил в пример строительство знаменитых египетских Пирамид, когда строители должны были поднимать на огромную высоту тяжёлые камни. Или Вы вспомните систему рычагов из знаменитой фразы её первооткрывателя – Архимеда: “Дайте мне точку опоры, и я переверну Землю!”. Суть её заключалась в том, что, к примеру, если Вы возьмёте длинную палку (это и будет рычаг), поставите её посередине на точку опоры, с одной стороны подвесите груз, а за другой возьмётесь руками, чтобы опустить его и тем самым поднять другой конец с грузом, то чем дальше от Вас будет находиться точка опоры, тем легче Вам будет поднять груз (меньше усилий прилагать для приведения в движение рычага), но тем большее расстояние пройдёт Ваша рука вместе с концом палки, за которую она держится. И наоборот – чем ближе Вы переместите точку опоры, тем больше силы Вам придётся приложить, чтобы передвинуть Ваш конец палки, но тем больше Вы переместите груз (и на бóльшую высоту, между прочим).

На самом деле рычажная система применяется вокруг нас практически везде – даже внутри нас – наши челюсти, ряд изгибов тела – всё это работает на системе рычагов. В быту в качестве примеров можно привести плоскогубцы, тачка для перевозки сыпучих материалов, классические открывалки бутылок – даже ножницы. Ну и, конечно же, коробка передач в нашем автомобиле.

Но возможно, принцип работы рычажной системы в коробке передач автомобиля проще всего будет понять на примере велосипеда, сравнивая две разновидности из них: классический советский односкоростной велосипед и современный горный хардтэйл с возможностью переключения скоростей. В односкоростном велосипеде у Вас всегда будет одинаковое соотношение частоты оборотов педалей и частоты оборотов ведущего (заднего) колеса, а это значит, что у Вас, к примеру, попросту не хватит сил, чтобы забраться в достаточно крутую горку , потому что Вы не сможете давить с такой силой на педали. С другой стороны, на высокой скорости, возможно, Вы бы смогли разогнать этот “чугунный” велосипед ещё быстрее, но Вы не сможете так быстро двигать ногами, хотя силы Вам вполне бы хватало.

А вот велосипед с возможностью переключения скоростей решает вышеописанные задачи: в нём используется та же система рычагов, но только не привычная нам, описанная выше – роль рычагов здесь играют звёздочки: ведущие и ведомые, которых на скоростном велосипеде целый набор – как правило, несколько (2-3) ведущих разных размеров, и ведомых (от 6 до 10) – также разных размеров. И вот, перебирая различные ведущие и ведомые звёздочки, перекидывая цепь, мы меняем передачи и, соответственно, требуемую для раскрутки колеса силу и скорость его вращения.

Так, если мы выберем самую маленькую ведущую звёздочку и самую большую ведомую, то мы получим самую низкую передачу и самое маленькое передаточное число (об этом ниже), когда нам потребуется много раз провернуть педали, чтобы колёса сделали хотя бы один оборот – проще говоря, активно крутя педали, мы будем ехать всё равно очень медленно, но зато сможем забраться таким образом в самую крутую горку. А вот если мы сделаем наоборот – выберем самую высокую передачу, то цепь будет накинута на самую большую ведущую звезду (где находятся педали) и самую маленькую ведомую и, таким образом, нам потребуется сделать всего 1 оборот педалей, чтобы колёса провернулись несколько раз и наш велосипед поехал, соответственно, очень быстро.

Собственно, коробки передач в автомобиле работают таким же образом, только не существует в автомобиле коробки, которая работала бы прямо вот так в точности как в велосипеде – имея набор звёздочек и цепь, соединяющую их. А ещё у авто, как правило, гораздо меньшее число возможных передач – обычно от 4 до 8 – чем старее коробка, тем меньше там, как правило, передач, а чем он новее, тем их больше; кроме того, чем быстрее должен ехать авто, тем там больше передач – речь здесь о легковых автомобилях. А вот в грузовых может быть и 10 и даже больше передач. А бывают и вовсе коробки без чёткого набора передач – точнее, их число у автомобиля бесконечно – речь идёт о вариаторе.

Итак, какие бывают типы коробок передач и чем они отличаются друг от друга? Давайте начнём с основных и (пока) самых распространённых вариантов коробок в современном автомобиле.

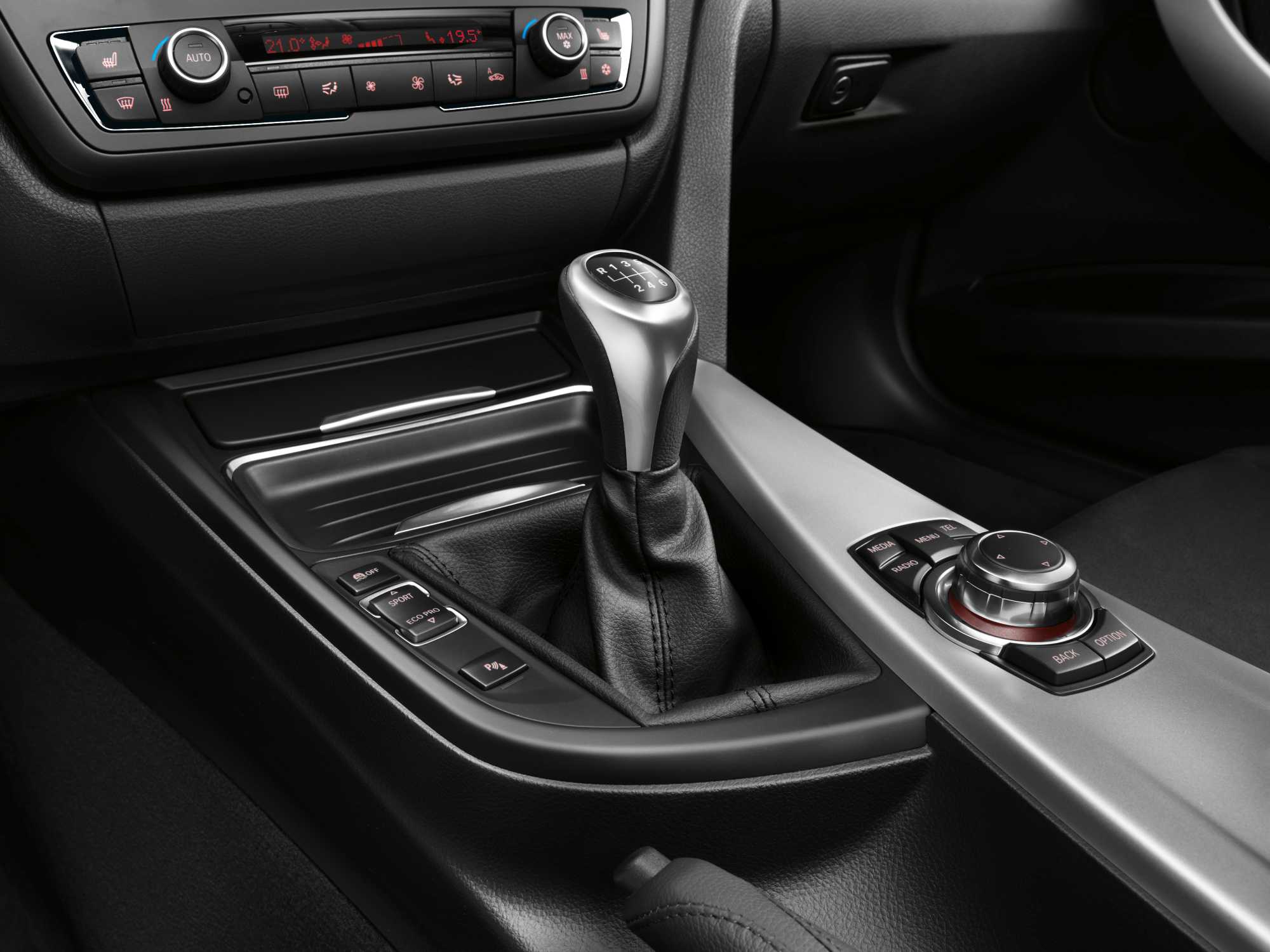

Механическая коробка передач

Также известная как “ручка” или “механика”, как было отмечено выше. Этот тип требует от водителя больше всего телодвижений во время ускорения или замедления автомобиля, Вам нужно постоянно давить на педаль сцепления, а затем переключать передачи вручную с помощью рычага переключения в центральной части салона автомобиля под панелью. Большинство современных автомобилей с механической коробкой передач имеют пять-шесть скоростей, не считая задней передачи. Это самый старый и самый простой тип коробок – в первые годы зарождения автомобилей, все машины оснащались механической коробкой передач.

В целом, устройство МКПП достаточно простое, эффективное и позволяет водителю иметь прямой контроль над автомобилем, за что механику любит отдельная категория водителей, которая любит всегда контролировать динамику машины. С другой стороны, механическая коробка всегда требует работы одной руки, особенно, в условиях города. Она также требует некоторого мастерства и немного практики, чтобы умело владеть механической коробкой передач и особенно правильно плавно отпускать педаль сцепления.

Вместо звёздочек роль рычагов в МКПП выполняют шестерни разных размеров, а вместо цепи эти шестерни напрямую зубьями на краях соприкасаются друг с другом. Рычагом переключения коробки мы попросту перекидываем шестерни друг на друга, меняя размеры работающих вместе ведущей и ведомой шестерни. На рисунке ниже Вы можете увидеть примерную схему работы 7-ступенчатой механической коробки передач.

При этом, во время переключения нам необходимы две очень важные вещи, которые являются непременными спутниками любой современной МКПП: сцепления, потому что во время переключения работающий двигатель должен быть отсоединён от коробки, и синхронизатора, потому что двигающиеся на высокой скорости шестерни не всегда возможно соединить так, чтобы пазы их зубьев совпали.

Автоматическая коробка передач

Типичная автоматическая коробка передач

В прошлом большинство автоматических коробок передач имело три передачи (плюс задний ход), и, если в Вашем авто было четыре передачи, то у Вас был реальный спортивный автомобиль или роскошный седан. Сегодня и 4-хступенчатые автоматы – редкость, на современных машинах автоматические коробки передач имеют до восьми передач а по расходу топлива и динамике не уступают их более простым собратьям.

Все автоматы должны иметь специальные микрочипы (называемые в народе “мозги”, которые являются частью бортового компьютера авто и будут контролировать порядок переключения на определённых оборотах и даже в зависимости от стиля вождения оседлавшего автомобиль человека.

Вот два основных типа коробок передач, которые сегодня встречаются в подавляющем большинстве автомобилей. Теперь давайте рассмотрим менее распространённые виды КПП – некоторые из них набирают популярность, другие – напротив, теряют её.

Роботизированная коробка передач (робот, типтроник)

Так как компьютеры с каждым днём всё глубже проникают в каждую систему в автомобиле, автоматической коробке передач были даны новые способности. Как мы уже упоминали ранее, современные автоматы теперь имеют до восьми передач, и время и условия, когда включать ту или иную передачу, выбирается компьютером, а человека в общем-то никто и не спрашивает, что для многих водителей является огромным минусом, особенно, в условиях спортивного и/или . В то же время во время спокойного расслабленного вождения по городу автомат наиболее предпочтителен. Для объединения лучшего из этих обоих миров, автопроизводители предоставили водителям возможность использовать в своём авто гибридный вариант КПП, который даёт возможность контролировать переключение передач вручную, используя для этого либо специальный селектор с двумя нефиксируемыми позициями рычага переключения: плюс и минус, каждая из которых отвечает за переключение передачи на одну выше или на одну ниже соответственно; либо с помощью “лепестков” на руле: справа и слева, каждая из которых отвечает за ту же функцию. Лепестки (или “вёсла”) являются наиболее распространёнными в спортивных автомобилях, но и в обычных появляются всё чаще.

“Лепестки” ручного переключения передач и кнопочная система режимов коробки передач автомобиля Lotus Evora

Следует иметь в виду, что водители всегда были в состоянии контролировать автоматическую КПП в некоторой степени с помощью так называемых “пониженных” передач, но это в действительности не было полным контролем над переключением по двум причинам:

• Чаще всего пониженные передачи означали, что Вы можете ограничить переключение лишь первой или второй (реже – третьей) передачей – т.е. автомобиль просто не будет переключаться на передачу выше выбранной. Но, к примеру, не переключаться ниже пятой передачи заставить “чистый” автомат Вы не сможете.
• Даже если Вы поставите рычаг АКПП в режим “L” – не переключаться выше первой передачи, автомат всё же переключится, если обороты машины поднимутся слишком высоко (например, если автомобиль съезжает с крутой горки – для чего, собственно, и нужны пониженные передачи в автомате), чтобы не повредить коробку.

Классический автомат с пониженными передачами (слева) и робот с возможностью ручного переключения передач (справа)

Теперь в типтронике компьютер контролирует в значительной степени механическую коробку, избавляя водителя от необходимости постоянно выжимать сцепление, но в то же время водитель этот всегда сможет переключиться на полностью автоматический режим переключения.

Вариатор (CVT)

Если Вы когда-либо ездили на небольшом современном скутере, то Вы знакомы с вариатором или бесступенчатой ​​коробкой передач. Это очень простое устройство, но оно хорошо работает практически при любых условиях (разве что несовместимо с достаточно мощными двигателями). По существу, вариатор состоит из двух шкивов, соединенных ремнём (прямо как на велосипеде из описания в начале статьи, но вместо шестерёнок – шкивы). Но это специальные шкивы, так как они могут изменить свой размер и, таким образом, изменить передаточное число в коробке автомобиля. В вариаторе нет определённого количества “шестерёнок”, потому что он может выбирать точное соотношение размеров обоих шкивов между его самой низкой и самой высокой передаточными числами. Таким образом, можно легко “ползать” на автостоянке или динамично ехать по шоссе. Более на сайте сайт.

Анимация работы вариатора

Вождение автомобиля с вариатором очень похоже на вождения с автоматической КПП, кроме того, что Вы не почувствуете никаких переключений передач. Вместо этого двигатель просто набирает обороты плавно вверх и вниз. Вы надавливаете на педаль акселератора, и двигатель автомобиля набирает обороты до определённой величины, а затем просто остаётся работать на этих оборотах, в то время как машина едет всё быстрее и быстрее, так как два шкива в коробке передач изменяют свои размеры. Может занять некоторое время, чтобы привыкнуть к вариатору из-за несколько странного звука и принципа работы CVT. Некоторые автопроизводители даже предлагают вариаторы с подрулевыми переключателями, которые имитируют автоматическую или механическую коробку передач.

CVT с каждым годом набирает всё бóльшую популярность, появляясь на всё большем числе новых автомобилей. Преимуществом такой коробки является простота, а также высокая эффективность работы, если Вы предпочитаете спокойную размеренную езду. Но если Вы любите ездить быстро или хотите высокопроизводительную машину, то это вариант, к сожалению, Вам не подойдёт, так как очень быстро износится.

Казалось бы, что CVT будет идеальным и светлым будущим для большинства водителей, но тем не менее, заняло очень много времени, чтобы этой технологии созреть – особенно прочность ремня этой трансмиссии – есть большая разница между тем, какая нагрузка приходится на этот ремень в скутере , а какая в большом пассажирском автомобиле.

Кроме того, есть очень большой минус вариатора на сегодняшний день, который практически сводит на “нет” все его преимущества – он ломается… Ломается практически у всех – есть мнение, что такая коробка в среднем отъезжает пробег примерно в 100 тысяч километров, а потом её нужно менять, а стоит она нередко треть стоимости всего автомобиля.

Коробка передач с двойным сцеплением (DCT)

Широко известная аббревиатурой DCT (благодаря компании Porsche) и некоторыми другими, и используемая в достаточно дорогих спортивных и гоночных автомобилях, коробка передача с двойным сцеплением является в сущности своего рода хай-тек коллажем из автоматической, механической коробок передач и компьютера.

Как следует из названия, система использует две муфты переключения передач. Коробка может быть использована в полностью автоматическом режиме, с помощью компьютера определяя время и условия переключения передач, или в качестве механики, с возможностью ручного переключения передач водителем с помощью всё тех же лепестков на руле или кнопок переключения передач. Кроме того, управление компьютером моментами переключения, как правило, также может быть скорректировано водителем так, чтобы переключать трансмиссию согласно Вашему личному стилю вождения.

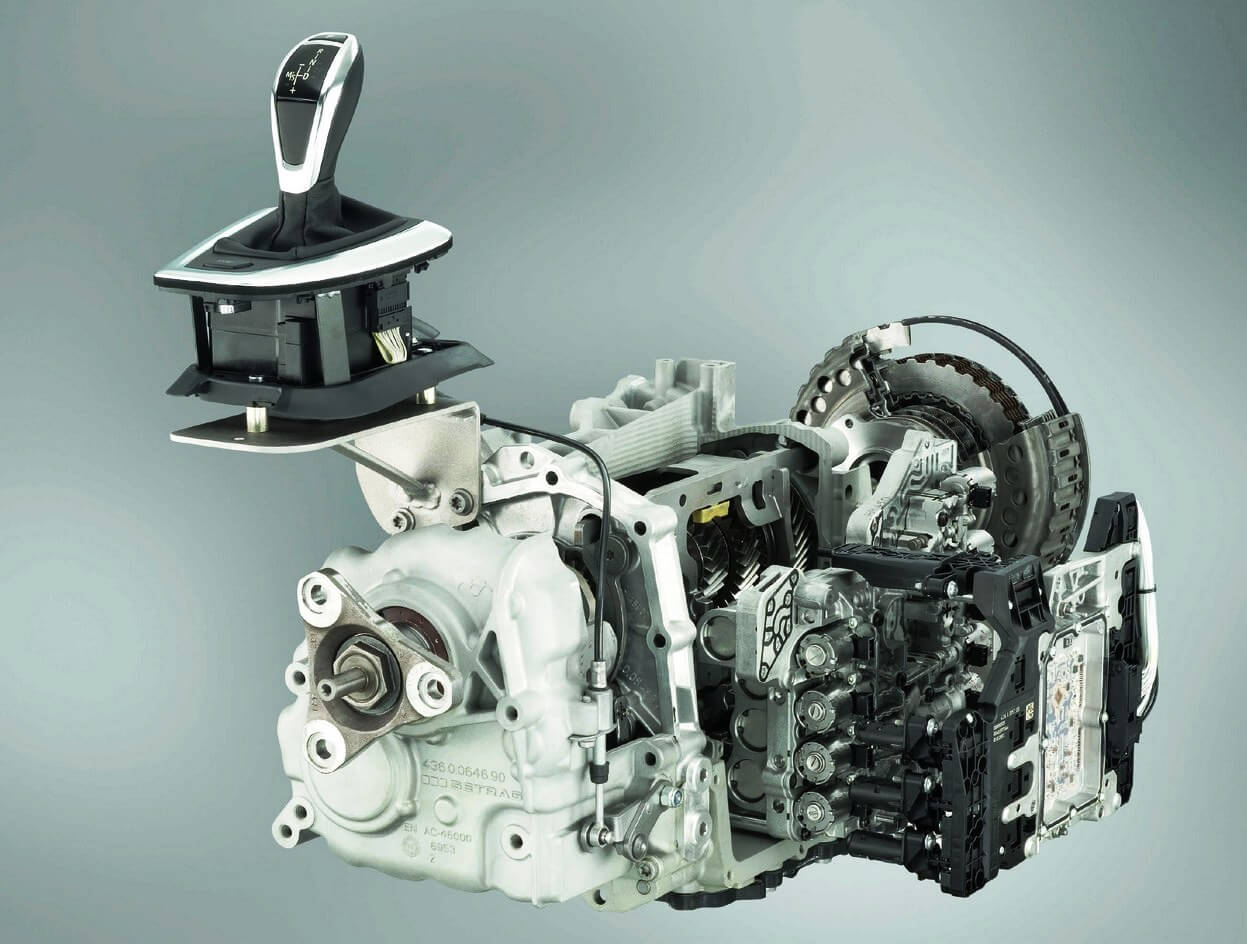

Так выглядит коробка передач с двойным сцеплением

Передачи в DCT могут переключаться со скоростью молнии – как правило, за долю секунды – и делать это очень гладко, благодаря автоматизированному контролю, что делает его отличным вариантом для гоночных и высокопроизводительных машин. В то время как DCT обычно встречается в очень дорогих спортивных автомобилях, он может быть достаточно компактен – да настолько, что Honda также устанавливает его в качестве опции на несколько своих мотоциклов .

Односкоростная коробка передач

В отличие от своих шумных собратьев, имеют несколько иные требования к коробке передач и, как таковые, они имеют свои собственные типы передач или используют модифицированные версии традиционных коробок.

Односкоростная коробка передач устанавливалась на заре автомобильной и мотоциклетной эпох и по сути своей представляла собой прямое подключение двигателя к колёсам либо непосредственно, либо почти непосредственно (шестерни требовались просто для того чтобы число оборотов колёс было меньше числа оборотов двигателя). Сегодня, по прошествии почти полутора веков, односкоростная передача вернулась в автомобильную промышленность в отрасль электроавтомобилей. И дело здесь в самой природе электродвигателя – он, в отличие от бензиновых и дизельных, может работать практически в любом диапазоне оборотов, в том числе и на одном обороте в секунду, к примеру. Если Вы имели возможность оседлать Tesla Model S Вы, вероятно, поняли, что автомобиль может ускоряться молниеносно практически на любой скорости, и ему практически не нужно более одной передачи.

Тем не менее, ряд производителей электромобилей снабжают свои творения коробками передач.

Полуавтоматическая коробка передач

Полуавтоматическая коробка передач – это очень продвинутая система, которая использует старое-доброе сцепление для выполнения непосредственно переключения передач вместо гидротрансформатора в классическом автомате. В отличие от механической коробкой передач сцепление контролируется компьютером. Это не только делает переключение передач намного быстрее, чем в механической коробке передач, но также упрощает процесс вождения и фиксирует автомобиль, предотвращая его скат, когда автомобиль находится на стоянке. Также как и типтроник, полуавтоматическая коробка передач может быть переключена в полностью ручной режим переключения передач по желанию водителя. Два типа наиболее распространённых полуавтоматических трансмиссий – это уже описанная выше коробка передач с двойным сцеплением и электрогидравлическая коробка передач (секвентальная коробка передач ).

Коробка передач IVT

IVT по сути является специфическим типом CVT (вариатора), но отличается от последнего тем, что включает в себя не только бесконечное число соотношений передач, но и “бесконечно” максимальные передаточные числа. IVT относится к такому виду вариаторов, которые способны включать в себя “нулевой коэффициент” передаточных числе, где входной вал может вращаться вовсе без какого-либо вращения выходного вала (когда автомобиль стоит на месте, а его двигатель работает), оставаясь при этом замкнутым в передаче. Конечно, передаточное отношение в этом случае не является “бесконечным”, но вместо этого оно “не определено”.

Какие бывают типы коробок передач и чем они отличаются? Видео

Что означают цифры и буквы на переключателе автоматической коробки передач? | Новости

CARS.COM

В:  Что означают цифры и буквы на автоматической коробке передач: 1, 2, D, L, S и т. д.?

A:  Это то, что в автомобильном мире известно как «приндель», произношение, которое инженеры присвоили селектору коробки передач, потому что он обычно содержал буквы PRNDL для парковки, заднего хода, нейтрали, движения и низкой скорости.

Связанный: Вам действительно нужно менять трансмиссионную жидкость?

Драйв, конечно же, охватывает все передачи переднего хода — и поскольку автоматическая коробка передач выбирает эти передачи автоматически в зависимости от положения дроссельной заслонки, скорости автомобиля и других факторов, привод — это единственное положение трансмиссии, которое большинство людей выбирает для движения вперед.

Большинство автоматических коробок передач также позволяют выбирать одну или несколько позиций после параметров PRND. В некоторых случаях то, что вы выбираете, по сути является режимом, таким как Drive, который позволяет автоматической коробке передач делать свое дело, переключаясь с одной передачи на другую, но в пределах определенных параметров: трансмиссия на более низких передачах, чем Drive для заданных скоростей — как вы хотели бы для обеспечения торможения двигателем при спуске с крутых холмов — но в настоящее время она не ограничивает трансмиссию одной передачей.

Также упоминается параметр S, который может быть спортивным параметром, в котором трансмиссия ведет себя аналогично, переключаясь на пониженную передачу раньше, когда вы открываете дроссельную заслонку для обгона, и дольше удерживая более низкие передачи для устойчивого ускорения.

Современные автомобили обычно имеют только L или S в конце их PRND, но было время, когда автоматические автомобили и грузовики обычно следовали за Drive с 321 или даже 4321. Хотя были исключения, числа редко означали, что автоматическая коробка передач служить руководством, по которому водитель может переключиться, скажем, на 2-ю передачу, а трансмиссия отказывается переключаться вверх или вниз.Скорее, каждое число просто представляло высшую передачу, на которую трансмиссия автоматически переключалась, когда рычаг находился в этом положении.

Например, в четырехступенчатом автомобиле выбор 3 позволит автоматической коробке передач переключаться между 1-й, 2-й и 3-й передачей, но 4-я передача будет заблокирована, доступ к которой возможен только при выборе Drive. Зачем? При движении в горах более низкая передача обеспечивает большее торможение двигателем и не дает трансмиссии так часто переключаться, что может привести к ее перегреву.Только 1-е положение, если оно предусмотрено, действительно удерживает этот тип автоматической коробки передач с одним передаточным числом.

В некоторых автомобилях переключение рычага с D на наивысшее число означает блокировку двух высших передач , а не одной: Некоторые автомобили с автоматической коробкой передач имеют кнопку на рычагах переключения передач или на приборной панели с пометкой «O/D off», которая блокирует отключите повышающую передачу, которая исторически была самой верхней передачей. Такая трансмиссия с маркировкой PRND32 на самом деле будет пятиступенчатой, для которой нажатие кнопки выключения O / D ограничивает коробку передач с 1-й по 4-ю, а 3 – на 3-й передаче.

Только в последние годы получили распространение автоматические трансмиссии с ручными режимами, которые обычно можно определить по позициям «плюс» и «минус» на отдельной ручке рядом с рычагом переключения передач и / или по наличию подрулевых переключателей или кнопок на рулевом колесе. На этих автомобилях ручной режим обычно означает, что только водитель может переключать передачи, но в некоторых случаях они просто блокируют более высокие передачи, как это было в позиции числа в нашем старом друге PRND321.

Дополнительную информацию см. в руководстве по эксплуатации автомобиля.Вы можете быть осведомлены о других способах максимизировать производительность или снизить нагрузку на трансмиссию, а также о широком разнообразии режимов вождения, предлагаемых современными автомобилями, как правило, с помощью специальных кнопок, а не джойстика.

Редакционный отдел Cars.com — ваш источник автомобильных новостей и обзоров. В соответствии с давней этической политикой Cars.com, редакторы и обозреватели не принимают подарки или бесплатные поездки от автопроизводителей. Редакционный отдел независим от Cars.com отделы рекламы, продаж и спонсируемого контента.

Что такое трансмиссия и как она работает?

1) UTI является учебным заведением и не может гарантировать трудоустройство или заработную плату.

2) Для получения информации о результатах программы и другой информации посетите сайт www.uti.edu/disclosures.

3) Приблизительно 8000 из 8400 выпускников UTI в 2019 году были готовы к работе. На момент составления отчета около 6700 человек были трудоустроены в течение одного года после выпуска, что в общей сложности составляет 84%.Эта ставка не включает выпускников, недоступных для трудоустройства в связи с продолжающимся образованием, военной службой, состоянием здоровья, лишением свободы, смертью или статусом иностранного студента. В рейтинг входят выпускники, прошедшие программы повышения квалификации для производителей, и лица, занятые на должностях которые были получены до или во время обучения в области ИМП, при этом основные должностные обязанности после окончания обучения совпадают с образовательными и учебными целями программы. UTI является образовательным учреждением и не может гарантировать трудоустройство или заработную плату.

5) Программы UTI готовят выпускников к карьере в отраслях, использующих предоставленное обучение, в первую очередь в качестве техников для автомобилей, дизельных двигателей, ремонта после столкновений, мотоциклов и морских техников. Некоторые выпускники UTI устраиваются на работу в рамках своей области обучения на должности, отличные от в качестве техника, например: помощник по запчастям, автор услуг, производитель, покраска и подготовка к покраске, а также владелец / оператор магазина. UTI является образовательным учреждением и не может гарантировать трудоустройство или заработную плату.

6) Достижения выпускников УТИ могут различаться.Индивидуальные обстоятельства и заработная плата зависят от личных данных и экономических факторов. Опыт работы, отраслевые сертификаты, местонахождение работодателя и их компенсационные программы влияют на заработную плату. ИМП это учебное заведение и не может гарантировать трудоустройство или заработную плату.

7) Для прохождения некоторых программ может потребоваться более одного года.

10) Финансовая помощь, стипендии и гранты доступны тем, кто соответствует требованиям. Награды различаются в зависимости от конкретных условий, критериев и штата.

11) См. сведения о программе, чтобы узнать о требованиях и условиях, которые могут применяться.

12) На основе данных, составленных Бюро статистики труда США, Прогнозы занятости (2016–2026), www.bls.gov, просмотрено 24 октября 2017 года. вакансии по классификации должностей: Техники и механики по обслуживанию автомобилей, 75 900; Специалисты по механике автобусов и грузовиков и дизельным двигателям, 28 300 человек; Кузовные и смежные ремонтные мастерские, 17 200. Вакансии включают вакансии в связи с ростом и чистые замены.

14) Программы поощрения и права сотрудников определяются работодателем и доступны в определенных местах. Могут действовать особые условия. Поговорите с потенциальными работодателями, чтобы узнать больше о программах, доступных в вашем регионе.

15) Оплачиваемые производителем программы повышения квалификации проводятся UTI от имени производителей, которые определяют критерии и условия приемки. Эти программы не являются частью аккредитации UTI. Программы доступны в некоторых местах.

16) Не все программы аккредитованы ASE Education Foundation.

20) Пособия по программе VA могут быть доступны не во всех кампусах.

21) GI Bill® является зарегистрированным товарным знаком Министерства по делам ветеранов США (VA). Дополнительную информацию о льготах на образование, предлагаемых VA, можно найти на официальном сайте правительства США.

22) Грант Salute to Service предоставляется всем ветеранам, имеющим на это право, во всех кампусах. Программа Yellow Ribbon утверждена в наших кампусах в Эйвондейле, Далласе/Форт-Уэрте, Лонг-Бич, Орландо, Ранчо Кукамонга и Сакраменто.

24) Технический институт NASCAR готовит выпускников для работы в качестве автомехаников начального уровня. Выпускники, изучающие факультативы, посвященные NASCAR, также могут иметь возможность трудоустройства в отраслях, связанных с гонками. Из выпускников 2019 года, сдавших факультативы, примерно 20% нашли возможности, связанные с гонками. Общий уровень занятости в NASCAR Tech в 2019 году составил 84%.

25) Ориентировочная медианная годовая заработная плата техников и механиков по обслуживанию автомобилей в профессиональной занятости и заработной плате Бюро статистики труда США, май 2020 г.UTI является учебным заведением и не может гарантировать трудоустройство или заработную плату. Достижения выпускников UTI могут различаться. Индивидуальные обстоятельства и заработная плата зависят от личных данных и экономических факторов. Опыт работы, отраслевые сертификаты, местонахождение работодателя и их компенсационные программы влияют на заработную плату. Зарплата начального уровня ниже. Программы UTI готовят выпускников к карьере в отраслях, использующих предоставляемое обучение, в первую очередь в качестве автомобильных техников. Некоторые выпускники UTI получают работу в рамках своей области обучения на должностях, отличных от техников, таких как сервисный писатель, инспектор смога и менеджер по запчастям.Информация о заработной плате для Содружества Массачусетс: средний годовой диапазон заработной платы начального уровня для лиц, работающих в качестве техников и механиков по обслуживанию автомобилей в Содружестве Массачусетс (49-3023), составляет от 32 140 до 53 430 долларов США (Массачусетс Labour and Workforce Development, данные за май 2020 г. , просмотрено 19 января 2022 г., https://lmi.dua.eol.mass.gov/lmi/OccupationalEmploymentAndWageSpecificOccupations#). Информация о заработной плате в Северной Каролине: оценка Министерства труда США почасовой оплаты средних 50% квалифицированных автомобильных техников в Северной Каролине, опубликованная в мае 2021 года, составляет 20 долларов.59. Бюро статистики труда не публикует данные о заработной плате начального уровня. Однако 25-й и 10-й процентили почасового заработка в Северной Каролине составляют 14,55 и 11,27 долларов соответственно. (Бюро статистики труда, Министерство труда США, профессиональная занятость и заработная плата, май 2020 г. Техники и механики автомобильного обслуживания, просмотрено 2 июня 2021 г.) Статистика занятости и заработной платы Бюро статистики труда США, май 2020 г.UTI является учебным заведением и не может гарантировать трудоустройство или заработную плату. Достижения выпускников UTI могут различаться. Индивидуальные обстоятельства и заработная плата зависят от личных данных и экономических факторов. Опыт работы, отраслевые сертификаты, местонахождение работодателя и их компенсационные программы влияют на заработную плату. Зарплата начального уровня ниже. Программы UTI готовят выпускников к карьере в отраслях, использующих предоставляемое обучение, в первую очередь в качестве техников-сварщиков. Некоторые выпускники UTI получают работу в рамках своей области обучения на должностях, отличных от технических, таких как инспектор и контроль качества.Информация о заработной плате для Содружества Массачусетс: средний годовой диапазон заработной платы начального уровня для лиц, работающих сварщиками, резчиками, паяльниками и сварщиками в Содружестве Массачусетса (51-4121), составляет от 36 160 до 50 810 долларов США (Развитие труда и рабочей силы штата Массачусетс, май Данные за 2020 г., просмотрено 19 января 2022 г., https://lmi.dua.eol.mass.gov/lmi/OccupationalEmploymentAndWageSpecificOccupations#). Информация о заработной плате в Северной Каролине: оценка Министерства труда США почасового заработка средних 50% квалифицированных сварщиков в Северной Каролине, опубликованная в мае 2021 года, составляет 20 долларов. 28. Бюро статистики труда не публикует данные о заработной плате начального уровня. Однако 25-й и 10-й процентили почасового заработка в Северной Каролине составляют 16,97 и 14,24 доллара соответственно. (Бюро статистики труда, Министерство труда США, профессиональная занятость и заработная плата, май 2020 г. Welders, Cutters, Solderers, and Brazers, просмотрено 2 июня 2021 г.)

27) Не включает время, необходимое для завершения квалификационной предварительной программы 18 недель плюс дополнительные 12 недель или 24 недели обучения для конкретного производителя, в зависимости от производителя.

28) Ориентировочная средняя годовая заработная плата специалистов по ремонту автомобильных кузовов и связанных с ними ремонтных мастерских согласно данным Бюро статистики труда США о занятости и заработной плате, май 2020 г. UTI является образовательным учреждением и не может гарантировать занятость или заработную плату. Достижения выпускников UTI могут различаться. Индивидуальные обстоятельства и заработная плата зависят от личных данных и экономических факторов. Опыт работы, отраслевые сертификаты, местонахождение работодателя и их компенсационные программы влияют на заработную плату. Зарплата начального уровня ниже.Программы UTI готовят выпускников к карьере в отраслях с использованием предоставленного обучения, в первую очередь в качестве техников по ремонту после столкновений. Некоторые выпускники UTI получают работу в рамках своей области обучения на должностях, отличных от технических, например, оценщик, оценщик и инспектор. Информация о заработной плате для Содружества Массачусетс: средний годовой диапазон заработной платы начального уровня для лиц, работающих в качестве ремонтников автомобильных кузовов и связанных с ними автомобилей (49-3021) в Содружестве Массачусетс, составляет от 30 400 до 34 240 долларов США (Развитие труда и рабочей силы Массачусетса, данные за май 2020 г., просмотрено 19 января 2022 г., https://lmi.dua.eol.mass.gov/lmi/OccupationalEmploymentAndWageSpecificOccupations#). Информация о заработной плате в Северной Каролине: оценка Министерства труда США почасовой оплаты средних 50% квалифицированных техников по ДТП в Северной Каролине, опубликованная в мае 2021 года, составляет 23,40 доллара США. Бюро статистики труда не публикует данные о заработной плате начального уровня. Однако 25-й и 10-й процентили почасового заработка в Северной Каролине составляют 17,94 и 13,99 долларов соответственно. (Бюро статистики труда, Министерство труда США, профессиональная занятость и заработная плата, май 2020 г.Automotive Body and Related Repairers, просмотрено 2 июня 2021 г.)

29) Ориентировочная средняя годовая заработная плата механиков автобусов и грузовых автомобилей и специалистов по дизельным двигателям в отчете Бюро статистики труда США о занятости и заработной плате, май 2020 г. UTI является образовательным учреждения и не может гарантировать трудоустройство или заработную плату. Достижения выпускников UTI могут различаться. Индивидуальные обстоятельства и заработная плата зависят от личных данных и экономических факторов. Опыт работы, отраслевые сертификаты, местонахождение работодателя и их компенсационные программы влияют на заработную плату.Зарплата начального уровня ниже. Программы UTI готовят выпускников к карьере в отраслях, использующих предоставляемое обучение, в первую очередь в качестве техников-дизелистов. Некоторые выпускники UTI устраиваются на работу в рамках своей области обучения на должности, отличные от должности техника по дизельным грузовикам, например, техник по техническому обслуживанию, техник по локомотивам и техник по морским дизельным двигателям. Информация о заработной плате для штата Массачусетс: средний годовой диапазон заработной платы начального уровня для лиц, работающих в качестве механиков автобусов и грузовиков и специалистов по дизельным двигателям (49-3031) в штате Массачусетс, составляет от 32 360 до 94 400 долларов США (Massachusetts Labor and Workforce Development, Данные за 2020 г., просмотрено 19 января 2022 г., https://lmi.dua.eol.mass.gov/lmi/OccupationalEmploymentAndWageSpecificOccupations#). Информация о заработной плате в Северной Каролине: оценка Министерства труда США почасовой оплаты средних 50% квалифицированных дизельных техников в Северной Каролине, опубликованная в мае 2021 года, составляет 23,20 доллара США. Бюро статистики труда не публикует данные о заработной плате начального уровня. Однако 25-й и 10-й процентили почасового заработка в Северной Каролине составляют 19,41 и 16,18 долларов соответственно. (Бюро статистики труда, Министерство труда США, профессиональная занятость и заработная плата, май 2020 г.Механики автобусов и грузовиков и специалисты по дизельным двигателям, просмотрено 2 июня 2021 г.)

30) Ориентировочная средняя годовая заработная плата механиков мотоциклов в отчете Бюро статистики труда США о занятости и заработной плате, май 2020 г. MMI является образовательным учреждением и не может гарантировать занятость или заработную плату. Достижения выпускников ММИ могут различаться. Индивидуальные обстоятельства и заработная плата зависят от личных данных и экономических факторов. Опыт работы, отраслевые сертификаты, местонахождение работодателя и их компенсационные программы влияют на заработную плату.Зарплата начального уровня ниже. Программы MMI готовят выпускников к карьере в отраслях с использованием предоставляемого обучения, в первую очередь в качестве техников по мотоциклам. Некоторые выпускники MMI устраиваются на работу в рамках своей области обучения на должности, отличные от техников, например, автор услуг, техническое обслуживание оборудования и помощник по запчастям. Информация о заработной плате для Содружества Массачусетс: средняя годовая заработная плата начального уровня для лиц, работающих в качестве механиков мотоциклов (49-3052) в Содружестве Массачусетс, составляет 30 660 долларов США (Развитие труда и рабочей силы Массачусетса, данные за май 2020 г., просмотрено 19 января 2022 г., https://лми.dua.eol.mass.gov/lmi/OccupationalEmploymentAndWageSpecificOccupations#). Информация о заработной плате в Северной Каролине: оценка Министерства труда США почасового заработка средних 50% квалифицированных специалистов по ремонту мотоциклов в Северной Каролине, опубликованная в мае 2021 года, составляет 15,94 доллара США. Бюро статистики труда не публикует данные о заработной плате начального уровня. Однако 25-й и 10-й процентили почасового заработка в Северной Каролине составляют 12,31 и 10,56 долларов соответственно. (Бюро статистики труда, Министерство труда США, профессиональная занятость и заработная плата, май 2020 г.Мотоциклетная механика, просмотрено 2 июня 2021 г.)

31) Расчетная средняя годовая заработная плата механиков моторных лодок и техников по обслуживанию в отчете Бюро статистики труда США о занятости и заработной плате, май 2020 г. MMI является образовательным учреждением и не может гарантировать трудоустройство или оплата труда. Достижения выпускников ММИ могут различаться. Индивидуальные обстоятельства и заработная плата зависят от личных данных и экономических факторов. Опыт работы, отраслевые сертификаты, местонахождение работодателя и их компенсационные программы влияют на заработную плату.Зарплата начального уровня ниже. Программы MMI готовят выпускников к карьере в отраслях с использованием предоставляемого обучения, в первую очередь в качестве морских техников. Некоторые выпускники MMI устраиваются на работу в рамках своей области обучения на должности, отличные от технических, например, по обслуживанию оборудования, инспектору и помощнику по запчастям. Информация о заработной плате для Содружества Массачусетс: средний годовой диапазон заработной платы начального уровня для лиц, работающих в качестве механиков моторных лодок и техников по обслуживанию (49-3051) в Содружестве Массачусетс, составляет от 32 760 до 42 570 долларов США (Развитие труда и рабочей силы Массачусетса, данные за май 2020 г., просмотрено 19 января 2022 г., https://lmi.dua.eol.mass.gov/lmi/OccupationalEmploymentAndWageSpecificOccupations#). Информация о заработной плате в Северной Каролине: оценка Министерства труда США почасовой оплаты средних 50% квалифицированного морского техника в Северной Каролине, опубликованная в мае 2021 года, составляет 18,61 доллара США. Бюро статистики труда не публикует данные о заработной плате начального уровня. Однако 25-й и 10-й процентили почасового заработка в Северной Каролине составляют 15,18 и 12,87 долларов соответственно. (Бюро статистики труда, Министерство труда США, профессиональная занятость и заработная плата, май 2020 г. Механики моторных лодок и техники по обслуживанию, просмотрено 2 июня 2021 г.)

33) Курсы различаются в зависимости от кампуса. Для получения подробной информации свяжитесь с представителем программы в кампусе, в котором вы заинтересованы.

34) Ориентировочная средняя годовая заработная плата операторов станков с числовым программным управлением в отчете Бюро статистики труда США о занятости и заработной плате, май 2020 г. UTI является образовательным учреждением и не может гарантировать трудоустройство или заработную плату. Достижения выпускников UTI могут различаться.Индивидуальные обстоятельства и заработная плата зависят от личных данных и экономических факторов. Опыт работы, отраслевые сертификаты, местонахождение работодателя и их компенсационные программы влияют на заработную плату. Зарплата начального уровня ниже. Программы UTI готовят выпускников к карьере в отраслях с использованием предоставленного обучения, в первую очередь в качестве техников по обработке с ЧПУ. Некоторые выпускники UTI получают работу в рамках своей области обучения на должностях, отличных от техников, таких как оператор станков с ЧПУ, ученик машиниста и инспектор по обработанным деталям.Информация о заработной плате для Содружества Массачусетс: средняя годовая заработная плата начального уровня для лиц, работающих в качестве операторов станков с компьютерным управлением по металлу и пластмассе (51-4011) в Содружестве Массачусетса, составляет 35 140 долларов США (Развитие труда и рабочей силы штата Массачусетс, май 2020 г.). данные, просмотрено 19 января 2022 г., https://lmi.dua.eol.mass.gov/lmi/OccupationalEmploymentAndWageSpecificOccupations#). Информация о заработной плате в Северной Каролине: оценка Министерства труда США почасовой оплаты средних 50% квалифицированных станков с ЧПУ в Северной Каролине, опубликованная в мае 2021 года, составляет 20 долларов.24. Бюро статистики труда не публикует данные о заработной плате начального уровня. Однако 25-й и 10-й процентили почасового заработка в Северной Каролине составляют 16,56 и 13,97 долларов соответственно. (Бюро статистики труда, Министерство труда США, профессиональная занятость и заработная плата, май 2020 г. Операторы станков с числовым программным управлением, просмотрено 2 июня 2021 г.)

36) Учащиеся, обучающиеся в некоторых программах UTI, имеют право подать заявку на раннее трудоустройство. Программа. Участвующие работодатели свяжутся с отобранными кандидатами для проведения собеседований.Решения о найме, удержании сотрудников и компенсации принимаются исключительно потенциальным работодателем. Участие работодателей и детали программы могут быть изменены. За дополнительной информацией обращайтесь в Службу занятости. UTI является учебным заведением и не может гарантировать трудоустройство или заработную плату.

37) Курсы Power & Performance не предлагаются в Техническом институте NASCAR. UTI является учебным заведением и не может гарантировать трудоустройство или заработную плату. Для получения информации о результатах программы и другой раскрытой информации посетите сайт www. uti.edu/раскрытия.

38) Бюро статистики труда США прогнозирует, что общая занятость в стране по каждой из следующих профессий к 2030 году составит: Техники и механики автомобильного обслуживания, 705 900; Сварщики, резчики, паяльщики и паяльщики — 452 400 человек; Автобус и грузовик Специалисты по механике и дизельным двигателям – 296 800 человек; Кузовные и связанные с ними ремонтные мастерские — 161 800; и операторы станков с числовым программным управлением, 154 500 человек. См. Таблицу 1.2. Занятость по профессиям, 2020 г. и прогноз на 2030 г., США.S. Бюро статистики труда, www.bls.gov, просмотрено 18 ноября 2021 г. UTI является учебным заведением и не может гарантировать трудоустройство или заработную плату. Обновлено 18 ноября 2021 г.

39) Повышение квалификации доступно для выпускников только при наличии курса и свободных мест. Студенты несут ответственность за любые другие расходы, такие как плата за лабораторные работы, связанные с курсом.

41) Для техников и механиков автомобильного обслуживания Бюро статистики труда США прогнозирует в среднем 69 000 вакансий в год в период с 2020 по 2030 год. Вакансии включают вакансии в связи с чистыми изменениями занятости и чистыми заменами. См. таблицу 1.10 Профессиональные увольнения и вакансии, прогноз на 2020–2030 годы, Бюро статистики труда США, www.bls.gov, просмотрено 18 ноября 2021 г. UTI — это образовательное учреждение. и не может гарантировать занятость или заработную плату. Обновлено 18 ноября 2021 г.

42) По прогнозам Бюро статистики труда США, в период с 2020 по 2030 год для сварщиков, резчиков, паяльников и сварщиков в среднем ежегодно будет открываться 49 200 вакансий.Вакансии включают вакансии в связи с чистыми изменениями занятости и чистыми заменами. См. таблицу 1.10 Профессиональные увольнения и вакансии, прогноз на 2020–2030 годы, Бюро статистики труда США, www.bls.gov, просмотрено 18 ноября 2021 г. UTI — это образовательное учреждение. и не может гарантировать занятость или заработную плату. Обновлено 18 ноября 2021 г.

43) По прогнозам Бюро статистики труда США, для механиков автобусов и грузовиков и специалистов по дизельным двигателям в период с 2020 по 2030 год ежегодно будет открываться в среднем 28 100 вакансий. Вакансии включают вакансии в связи с чистыми изменениями занятости и чистыми заменами. См. Таблицу 1.10. Увольнения по профессиям и вакансии, прогноз на 2020–2030 годы, Бюро статистики труда США, www.bls.gov, просмотрено 18 ноября 2021 г. учреждения и не может гарантировать трудоустройство или заработную плату. Обновлено 18 ноября 2021 г.

44) Бюро статистики труда США прогнозирует ежегодное открытие в среднем 15 200 вакансий в период с 2020 по 2030 год в сфере кузовного ремонта и смежных ремонтных мастерских.Вакансии включают вакансии в связи с чистыми изменениями занятости и чистыми заменами. См. Таблицу 1.10. Профессиональные увольнения и вакансии, прогноз на 2020–2030 годы, Бюро статистики труда США, www.bls.gov, просмотрено 18 ноября 2021 г. UTI — это образовательное учреждение. и не может гарантировать занятость или заработную плату. Обновлено 18 ноября 2021 г.

45) Согласно прогнозам Бюро статистики труда США, для операторов станков с числовым программным управлением в период с 2020 по 2030 год ежегодно будет открываться в среднем 16 500 вакансий. Вакансии включают вакансии в связи с чистыми изменениями занятости и чистыми заменами. Видеть Таблица 1.10. Увольнения по профессиям и вакансии, прогноз на 2020–2030 годы, Бюро статистики труда США, www.bls.gov, просмотрено 18 ноября 2021 г. учреждения и не может гарантировать трудоустройство или заработную плату. Обновлено 18 ноября 2021 г.

46) Учащиеся должны поддерживать минимальный средний балл 3,5 и посещаемость 95%.

47) Бюро статистики труда США прогнозирует, что к 2030 году общая занятость техников и механиков автомобильного обслуживания в стране составит 705 900 человек.См. Таблицу 1.2. Занятость по роду занятий, 2020 г. и прогноз на 2030 г., Бюро статистики труда США, www.bls.gov, просмотрено 18 ноября 2021 г. UTI является учебным заведением и не может гарантировать трудоустройство или заработную плату. Обновлено 18 ноября 2021 г.

48) Бюро статистики труда США прогнозирует, что к 2030 году общая занятость в стране для механиков автобусов и грузовых автомобилей и специалистов по дизельным двигателям составит 296 800 человек. У.S. Бюро статистики труда, www.bls.gov, просмотрено 18 ноября 2021 г. UTI является учебным заведением и не может гарантировать трудоустройство или заработную плату. Обновлено 18 ноября 2021 г.

49) Бюро статистики труда США прогнозирует, что к 2030 г. общая занятость в автомобильных кузовных и смежных ремонтных мастерских составит 161 800 человек. Бюро статистики труда США, www.bls.gov, просмотрено 18 ноября 2021 г. UTI является образовательным учреждением и не может гарантировать трудоустройство или заработную плату.Обновлено в ноябре 18, 2021.

50) Бюро статистики труда США прогнозирует, что к 2030 году общая занятость сварщиков, резчиков, припоев и сварщиков в стране составит 452 400 человек. Бюро статистики труда США, www.bls.gov, просмотрено 18 ноября 2021 г. UTI является образовательным учреждением и не может гарантировать трудоустройство или заработную плату. Обновлено в ноябре 18, 2021.

51) Бюро статистики труда США прогнозирует, что к 2030 году общая занятость операторов станков с числовым программным управлением в стране составит 154 500 человек. См. Таблицу 1.2. Занятость по роду занятий, 2020 г. и прогноз на 2030 г., Бюро статистики труда США, www.bls.gov, просмотрено 18 ноября 2021 г. UTI является учебным заведением и не может гарантировать трудоустройство или заработную плату. Обновлено 18 ноября 2021 г.

52) Бюро статистики труда США прогнозирует среднегодовое количество вакансий по стране в каждой из следующих профессий в период с 2020 по 2030 год: техников и механиков по обслуживанию автомобилей, 69 000; Механика автобусов и грузовиков и дизельный двигатель Специалисты – 28 100 человек; и сварщики, резчики, паяльщики и паяльщики – 49 200 человек.Вакансии включают вакансии в связи с чистыми изменениями занятости и чистыми заменами. См. Таблицу 1.10 Увольнения и вакансии, прогнозируемые на 2020–2030 годы, Бюро США. of Labor Statistics, www.bls.gov, просмотрено 18 ноября 2021 года. UTI является образовательным учреждением и не может гарантировать трудоустройство или заработную плату. Утверждено 18 ноября 2021 г.

53) Бюро статистики труда США прогнозирует, что общая занятость в стране по каждой из следующих профессий к 2030 г. составит: Техники и механики автомобильного обслуживания, 705 900; Сварщики, резчики, паяльщики и паяльщики — 452 400 человек; Автобус и грузовик Специалисты по механике и дизельным двигателям, 296 800 человек.См. Таблицу 1.2. Занятость по профессиям, 2020 г. и прогноз на 2030 г., Бюро статистики труда США, www.bls.gov, просмотрено 18 ноября 2021 г. UTI является учебным заведением и не может гарантировать трудоустройство или заработную плату. Обновлено 18 ноября 2021 г.

Универсальный технический институт штата Иллинойс, Inc. одобрен Отделом частного бизнеса и профессиональных школ Совета высшего образования штата Иллинойс.

Объяснение 6 основных типов автомобильной трансмиссии

Слово «трансмиссия» или «коробка передач» является одним из тех терминов, с которыми многие знакомы, но большинство людей не знакомы с различиями между многими типами трансмиссии, используемыми сегодня. Коробка передач является одним из жизненно важных компонентов любого автомобиля с двигателем внутреннего сгорания. В этом руководстве объясняются некоторые из наиболее популярных типов автомобильных трансмиссий, используемых сегодня, и принципы их работы.

Что такое передача?

Трансмиссия — это устройство, предназначенное для изменения скорости двигателя в зависимости от необходимой мощности. Трансмиссия помогает оптимально передавать мощность от двигателя к колесам.

Попробуйте представить автомобиль без трансмиссии.При каждом обороте коленчатого вала ведущие колеса поворачивались одинаковое количество раз. Такое транспортное средство было бы неуправляемым, поскольку всегда крутило бы ведущие колеса; остановка означала бы выключение двигателя, а запуск означал бы, что машина внезапно подпрыгнет, как только вы повернете ключ. Его производительность будет плохой, и он будет потреблять много топлива. Наличие трансмиссии гарантирует, что обороты двигателя вашего автомобиля будут использоваться оптимально, производительность улучшится, и вы сможете перевести его в нейтральное положение. Нейтральная передача использует механизм сцепления, который отключает обороты двигателя от ведущих колес. Трансмиссия просто незаменимая составляющая любого автомобиля.

На протяжении всей истории автомобильные инженеры разрабатывали и внедряли множество типов трансмиссий. Мы можем разделить их на две характерные группы: автоматические и ручные. Автоматические коробки передач претерпели гораздо больше изменений, чем механические, особенно за последние несколько десятилетий. В этом руководстве объясняется, что вы должны знать о автомобильных трансмиссиях и как определить разницу между различными типами.

Сечение 6-ступенчатой ​​поперечной МКПП на Международном автосалоне 2017 во Франкфурте, Германия

1. Механическая коробка передач

Механическая коробка передач существует с самого начала эпохи автомобилестроения. Чтобы правильно управлять автомобилем, водитель должен нажать на педаль сцепления, отключив коробку передач от двигателя, вручную выбрать нужную передачу и нажать на педаль сцепления, чтобы включить трансмиссию. Использование механической коробки передач требует определенного уровня навыков и координации левой ноги (сцепление), правой ноги (газ) и правой руки (рычаг переключения передач).Переключение требует скоординированных движений, чтобы управлять автомобилем плавно, чему часто довольно сложно научиться.

Преимущества механических коробок передач заключаются в аналоговом ощущении, высоком уровне вовлеченности водителя и чувстве контроля. Вот почему механическая коробка передач до сих пор широко используется в автомобилях для энтузиастов и некоторых спортивных автомобилях. Хотя механические коробки передач имеют меньшую производительность и более медленное переключение передач, они по-прежнему высоко ценятся некоторыми любителями вождения как надлежащая трансмиссия.Однако с технологическими улучшениями автоматических коробок передач механические коробки передач становятся менее распространенными.

Коробка передач с автоматической коробкой передач, вид спереди и сбоку.

2. Автоматические коробки передач

Большинство современных автомобилей оснащены автоматической коробкой передач, технология, которая существует с 1940-х годов. Концепция автоматической коробки передач проста. Водитель переводит автомобиль в положение «D» (для движения), и коробка передач переключается автоматически. Педали сцепления нет, только тормоз и акселератор, что значительно упрощает управление автомобилем с автоматической коробкой передач.

Автоматическая коробка передач гораздо более сложное устройство, чем механическая, особенно современные коробки передач со сложной электроникой. Классическая автоматическая коробка передач имеет гидротрансформатор, который заменяет механизм сцепления механической коробки передач и переключает передачи плавно, без участия водителя. Преимущества автоматической коробки передач заключаются в более спокойном вождении, эффективности и практичности.

Автоматические коробки передач начинались как 2-х или 3-х ступенчатые, а современные АКПП имеют 8-ми и даже 10-ти ступенчатые коробки.Чем больше передач имеет трансмиссия, тем лучше она может использовать мощность двигателя для повышения эффективности и производительности. Современные достижения улучшили время переключения в автоматах и ​​сделали их намного быстрее, чем когда-либо могли бы быть механические. Это одна из причин, по которой автоматическая коробка передач сейчас доминирует в отрасли, и она незаменима для некоторых типов транспортных средств, таких как внедорожники или пикапы. Многие современные автоматические коробки передач также имеют «ручной режим» или функцию, которая позволяет водителям управлять коробкой передач, самостоятельно выбирая нужную передачу.

Поперечное сечение бесступенчатой ​​трансмиссии на 67-м Международном автосалоне во Франкфурте, Германия, 2017 г.

3. Бесступенчатая трансмиссия (CVT)

Бесступенчатая трансмиссия — это автоматическая трансмиссия, поскольку она не имеет педали сцепления и не требует от водителя переключения передач. Существует несколько типов трансмиссий CVT, но наиболее распространенным является вариатор на основе шкива, в котором используется V-образный ремень или цепь для соединения двух конусов, один из которых приводится в действие двигателем, а другой – ведущими колесами. При перемещении конусов навстречу и друг другу вариаторная трансмиссия создает разное передаточное число, что приводит к различному числу оборотов ведущих колес. Именно поэтому вариатор часто называют «безредукторной трансмиссией». У него нет предварительно разработанного набора механических передаточных чисел, а непрерывный набор передаточных чисел, используемый в диапазоне оборотов.

Преимущества бесступенчатой ​​трансмиссии заключаются в оптимальном использовании мощности и крутящего момента двигателя (поскольку коробка передач всегда находится в правильном передаточном числе), компактных размерах и меньшем весе.Однако трансмиссия CVT редко используется в легковых автомобилях, поскольку она не выдерживает интенсивного использования и буксировки, а также не идеальна для движения по шоссе. Вариаторы обычно используются в скутерах, некоторых машинах и Toyota Prius.

4. Коробка передач с двойным сцеплением

Одной из самых интересных автоматических коробок передач в современных автомобилях является DCT или коробка передач с двойным сцеплением. Эта конструкция наиболее известна своими компактными размерами и молниеносными переключениями, что сделало ее популярной в спортивных автомобилях и высокопроизводительных автомобилях.DCT — это автоматическая коробка передач, но она имеет два сцепления, одно для четных передач, а другое для нечетных. DCT не имеет гидротрансформатора, как обычный автомат. Он может очень быстро переключать передачи, поскольку система может быстро использовать тот или иной пакет сцепления, связанный с 1-3-5 или 2-4-6 передачами.

Volkswagen успешно представил DCT в 2003 году на Golf MK4 R32, и впоследствии он использовался во многих других автомобилях. DCT легче автоматической коробки передач, что облегчает ее установку в переднеприводных моделях с поперечно расположенными двигателями.Он также доказал свою надежность даже при высокопроизводительном использовании и непревзойденное время переключения, что сделало его фаворитом среди поклонников спортивных автомобилей. В большинстве случаев автомобили, оснащенные коробкой передач типа DCT, имеют подрулевые лепестки.

5. Последовательная механическая коробка передач

Секвентальная механическая коробка передач редко используется в легковых автомобилях, но это лучший выбор для гонщиков. Этот очень сложный агрегат использует ощущение и контроль механической коробки передач с быстротой и точностью автоматической коробки передач.Он предназначен для экстремального использования на гоночной трассе. В секвентальных механических коробках передач есть сцепление, но оно используется только для трогания с места и выбора первой передачи. После этого водитель выбирает передачи рычагом переключения передач или подрулевыми лепестками. Водитель может сосредоточиться на вождении, в то время как передачи быстро переключаются без необходимости каждый раз выжимать сцепление.

Несмотря на преимущества, этот тип трансмиссии не используется в потребительских автомобилях из-за высокой стоимости. Кроме того, нет переключения передач или функции «кик-даун».Последовательная механическая коробка передач может переключаться только на следующую передачу вверх или вниз, а не пропускать две или три передачи, как обычная автоматическая коробка передач.

6. Полуавтоматические коробки передач

На протяжении многих лет многочисленные компании экспериментировали с гибридами механической и автоматической коробок передач и создавали полуавтоматические коробки передач. Основная идея заключалась в том, чтобы объединить эффективность и управляемость ручного управления с комфортом автоматического. До сих пор полуавтоматика имела неоднозначный успех и обычно не использовалась в потребительских автомобилях.

Полуавтомат может использовать сцепление для запуска автомобиля, но остальные переключения передач выполняются автоматически без контроля водителя. Другой способ – иметь конструкцию без сцепления (например, Porsche Sportmatic), которая запускается так же, как любая автоматическая коробка передач, а затем переключается как механическая. Несмотря на то, что основная концепция верна, полуавтоматическая коробка передач оказалась проблематичной и не обладала такими же характеристиками или реакцией, как автоматическая или механическая коробка передач.

Что вы должны знать о трансмиссии вашего автомобиля

Функция трансмиссии автомобиля довольно проста: она гарантирует, что необходимая мощность двигателя передается на колеса для движения с любой заданной скоростью. ¹ Это похоже на езду на многоскоростном велосипеде; если цепь сорвется, то никуда не поедешь, а если на высокой передаче, то с места тронуться будет сложно. ¹ Это жизненно важно для двигателя, и при неправильном обслуживании вы можете увидеть снижение расхода топлива и даже отказ двигателя. И хотя все они служат одной цели, существует несколько разных типов передач.

Вот список распространенных проблем с автомобилем. Убедитесь, что вы знаете, что делать, если ваш автомобиль заглохнет.



Автомобили постоянно развиваются, совершенствуются и становятся более эффективными. Это касается и трансмиссии. Используются три типа трансмиссий — механическая, автоматическая и бесступенчатая трансмиссия, каждая из которых ориентирована на конкретные потребности и стиль вождения.

Механическая коробка передач является оригинальным типом коробки передач. Ее также называют стандартной коробкой передач, но есть большая вероятность, что вы знаете ее как рычаг переключения передач. В этом типе трансмиссии водитель использует сцепление для управления передачей крутящего момента от двигателя к трансмиссии, при необходимости вручную переключая передачи. ² С механической точки зрения механическая трансмиссия является самым простым типом трансмиссии и часто служит дольше, чем другие типы — проще говоря, меньше вероятность того, что что-то может выйти из строя. ² Единственным существенным недостатком механической коробки передач является кривая обучения; эти типы транспортных средств требуют большей концентрации и маневрирования, чем другие трансмиссии. ³

Да, механические коробки передач проще механически, но с той оговоркой, что ими сложнее управлять. Если у водителя нет времени на дополнительную работу, связанную с переключением передач, то он лучше всего подходит для управления автомобилем с автоматической коробкой передач. Этот тип трансмиссии автоматически переключает передачи по мере движения автомобиля, позволяя водителю больше сосредоточиться на дороге, а не на переключении сцепления. ² Когда автомобиль находится в движении, его компьютер берет на себя управление коробкой передач, переключая передачи по мере необходимости, в то время как автомобиль ускоряется и замедляется.

Вы, вероятно, слышали, как звук вашего двигателя становится выше, но затем звук стихает, когда вы продолжаете ускоряться; это ваша машина переходит с более низкой на более высокую передачу. ¹ Большинство автоматических коробок передач имеют от пяти до десяти передач, и чем больше передач у вашей коробки передач, тем лучше она будет работать на разных скоростях. Коробка передач с большим количеством передач означает, что автомобиль имеет более широкий диапазон скоростей, в которых он будет работать оптимально, и приведет к лучшей общей экономии топлива. ⁴

Хотя автоматические коробки передач проще в использовании, они имеют более сложные детали и, следовательно, более подвержены отказам. А ремонт или замена АКПП может обойтись очень дорого.

Чем больше передач в трансмиссии, тем лучше она будет работать в широком диапазоне скоростей. Но каков предел, когда дело доходит до количества передач, которые может иметь трансмиссия? Благодаря бесступенчатой ​​вариаторной трансмиссии (CVT) количество передач постоянно или безгранично. Она также известна как бесступенчатая трансмиссия, и, в отличие от других типов, трансмиссия CVT не использует шестерни в качестве средства для создания различных скоростей, а вместо этого полагается на конструкцию с ременным приводом из двух резиновых или металлических шкивов. ³ Два шкива работают синхронно, имитируя эффект, возникающий при включении шестерен разного диаметра. Способность шкивов увеличивать и уменьшать свой эффективный диаметр позволяет трансмиссии CVT плавно перемещаться по неограниченному диапазону эффективных передач. ²

Вариаторная трансмиссия не новая; он существует уже несколько десятилетий, и в середине 2000-х годов его популярность среди японских и европейских производителей росла. ⁷ , ⁸ . Если вы ищете автомобиль с трансмиссией CVT, вам нужно провести некоторое исследование.Большинство новых автомобилей указывают тип трансмиссии на наклейке на стекле. ⁷ Если вы покупаете подержанный автомобиль, некоторые онлайн-исследования помогут определить тип трансмиссии, установленной на определенной марке и модели. ⁷

Хотя трансмиссии CVT предлагают безграничный диапазон передач и превосходную экономию топлива, у них есть свои ограничения. Этот тип трансмиссии не подходит для бездорожья из-за его ограниченной способности управлять крутящим моментом. Еще одним недостатком является то, что вариаторные трансмиссии не могут обеспечить торможение двигателем. ³ Из-за своей сложности эти коробки передач обычно требуют более частого обслуживания, а ремонт может быть дорогостоящим. Со временем ремни могут выйти из строя из-за чрезмерного износа и растяжения. ⁷ Когда вы ищете мастерскую для ремонта вашей трансмиссии, обязательно проверьте, могут ли они работать с трансмиссиями CVT — обращение к дилеру также является хорошим вариантом, хотя это будет дорого.

Можете ли вы определить разницу между зубчатым ремнем и поликлиновым ремнем? Узнайте больше здесь.

Независимо от типа трансмиссии вашего автомобиля, трансмиссионная жидкость обеспечивает его правильную работу. Регулярная проверка трансмиссионной жидкости жизненно важна для общего состояния вашей трансмиссии, а также может быть ранним признаком проблем. Чтобы проверить трансмиссионную жидкость, сначала обратитесь к руководству по эксплуатации вашего автомобиля, чтобы узнать, должен ли ваш автомобиль работать, когда вы проверяете жидкость. Это варьируется от автомобиля к автомобилю, и многие производители требуют, чтобы автомобиль работал для точной проверки. ¹

Щуп уровня трансмиссионной жидкости будет находиться под капотом, как щуп уровня масла — не перепутайте их. Если вы не уверены, что есть что, проверьте свое руководство. Выньте щуп, очистите его и повторите процедуру. Проверьте уровень, как указано на щупе. Если у вас низкий уровень жидкости, вы можете легко ее долить, но не переполняйте ее; слишком много жидкости может повредить вашу коробку передач. ¹ Низкий уровень жидкости является явным признаком утечки — ищите лужицу красной жидкости под передней частью автомобиля. ⁵



Когда дело доходит до замены трансмиссионной жидкости вашего автомобиля, рекомендации производителя могут варьироваться от 30 000 до 100 000 миль пробега. Такие факторы, как то, как сильно вы толкаете свой автомобиль, часто ли вы находитесь в городском потоке с частыми остановками или тянете прицеп, — все это веские причины для более частой замены трансмиссионной жидкости. ¹ Если вы арендуете новый автомобиль на несколько лет, скорее всего, вам никогда не придется возиться с коробкой передач. С другой стороны, если вы только что приобрели подержанный автомобиль с пробегом 60 000 миль, возможно, необходимо заменить трансмиссионную жидкость.При проверке жидкости обратите внимание на цвет; он должен быть светло-розовым или красным и достаточно прозрачным, чтобы его можно было легко увидеть. ¹ Если жидкость темная или в ней видны грязь или мусор, это означает, что либо ее качество ухудшилось и ее необходимо заменить, либо возможны проблемы с трансмиссией. ¹ Если вы обнаружите запах гари, ваша трансмиссия может перегреваться, а запах газа, масла или охлаждающей жидкости может указывать на утечку в системе. ⁶

Замена трансмиссионной жидкости — непростая процедура, и ее не следует делать дома.Нужно поднять автомобиль, опустить поддон и слить жидкость. Механические коробки передач несколько проще, но все же требуют подъема автомобиля. ⁵ Большинство трансмиссий CVT требуют регулярной замены жидкости, и многие новые автомобили имеют трансмиссии, которые почти полностью закрыты или требуют компьютер обслуживания дилера для получения надлежащих диагностических показаний. ⁵

К счастью, ухоженный автомобиль не требует частой замены трансмиссионной жидкости, но когда это необходимо, вы должны найти магазин трансмиссии, где средняя стоимость замены трансмиссионной жидкости составляет от 150 до 250 долларов. ⁵ Технический специалист в магазине трансмиссий также сможет определить, нужно ли промывать вашу трансмиссию. Это может быть особенно важно для автомобилей с большим пробегом; промывка трансмиссии удалит скопления шлама и других загрязнений, которые в противном случае могли бы привести к засорению системы. ⁵ Обычная замена трансмиссионной жидкости не удаляет эти отложения.



Самый простой способ продлить срок службы трансмиссии вашего автомобиля — регулярно проводить техническое обслуживание, часто проверять трансмиссионную жидкость и при необходимости менять или промывать ее.При замене масла обязательно попросите механика проверить и трансмиссионную жидкость. Если пренебречь неисправной коробкой передач, ее устранение будет очень дорогостоящим. Причина отказа трансмиссии обычно скрыта глубоко внутри компонента, и хотя ремонт трансмиссии возможен, замена зачастую оказывается более рентабельной. ⁶ Сам процесс снятия коробки передач невероятно сложен и требует много времени. Ремонт или замена трансмиссии может занять от пяти до пятнадцати часов работы. Восстановленная трансмиссия может стоить около 1500 долларов, а новая может стоить вам 6000 долларов или больше, и это без учета устранения неполадок и оплаты труда. ⁶

Знаете ли вы, какие вопросы задавать в автомастерской? Узнайте здесь.

Регулярное техническое обслуживание автомобиля и регулярная проверка трансмиссионной жидкости могут избавить вас от невероятных расходов и хлопот, связанных с заменой трансмиссии. К счастью, с кредитной картой Synchrony Car Care ^TM легко управлять плановым и внеплановым обслуживанием автомобиля и оплачивать его — без годовой платы*. Это кредитная карта для покрытия всех ваших автомобильных расходов.** Узнайте больше здесь.

*Годовая покупка составляет 29,99%; минимальная процентная ставка составляет 2 доллара.

**При условии одобрения кредита. Требуются минимальные ежемесячные платежи. Действует везде, где Synchrony Car Care принимается в США, включая Пуэрто-Рико.

Что такое трансмиссия на вашем автомобиле?

Механическая коробка передач

Вам нужны шестерни, потому что без них двигатель будет вращаться так быстро, что, вероятно, разрушится. Мало того, вы бы не пошли очень быстро.Управляйте своим автомобилем на первой передаче, на скорости. Видишь, как гоняет двигатель, а через какое-то время ты уже не едешь быстрее?

Шестерни в коробке передач решают эту проблему. Они имеют постепенно меняющиеся размеры и увеличивают крутящий момент двигателя или «тяговое усилие», поэтому вам не нужно увеличивать обороты. Переключая передачу, вы можете удерживать двигатель в его «диапазоне мощности», где он работает лучше всего.

Передачи включаются селектором, управляемым рычагом переключения передач. Однако выбор возможен только тогда, когда двигатель и коробка передач отсоединены друг от друга.Делается это с помощью муфты. Сожмите руки вместе.

Представьте, что одна рука со стороны коробки передач, а другая со стороны двигателя. Сжатие их вместе позволяет двигателю управлять коробкой передач. Теперь разделите их. Коробка передач больше не приводится в движение, что позволяет выбирать новую передачу без «хруста».

Вместо ваших рук в сцеплении используются цепкие подпружиненные пластины, приводимые в действие педалью сцепления. Одна пластина называется нажимной и крепится болтами к маховику двигателя (большому колесу, вращаемому двигателем).

Другая называется ведомой пластиной и находится на входном валу коробки передач. Когда вы нажимаете на педаль сцепления, вы ослабляете прижимное усилие пружин, тем самым отделяя двигатель от коробки передач.

Автоматическая механическая коробка передач (или полуавтоматическая коробка передач)

Эта трансмиссия оснащена автоматическим сцеплением, позволяющим переключать передачи без использования педали сцепления.

Датчики, приводы и процессоры

управляют сцеплением, когда вы переключаете передачу, и именно в нужный момент, поэтому передача не хрустит.

Вместо рычага переключения передач вы можете переключать передачи с помощью лепестков на рулевой колонке. Автоматизированные механические коробки передач становятся все менее распространенными, но Peugeot продает их под торговой маркой ETG (эффективная коробка передач tronic).

Что делает трансмиссия?



Работа трансмиссии автомобиля заключается в том, чтобы убедиться, что на ваши колеса поступает необходимое количество мощности для движения с заданной скоростью. Он работает, переключая передачи очень похоже на то, что вы видите на многоскоростном велосипеде.На велосипеде, если цепь снята, машина не поедет, а если цепь на слишком высокой передаче, у вас будут проблемы с троганием с места. Тот же принцип применим к вашей трансмиссии, и если вы не будете поддерживать ее в хорошем состоянии, вы потеряете экономию топлива или, возможно, вообще не сможете водить машину.



Как работает механическая коробка передач



Механическая коробка передач — это, по сути, более мощная версия переключателя передач велосипеда. Несмотря на то, что в вашем автомобиле нет цепи, как в велосипеде, двигатель и трансмиссия должны быть временно отключены, точно так же, как велосипедная цепь временно снимается с передач при переключении вверх или вниз.В вашем автомобиле нажатие на сцепление отключает двигатель и трансмиссию. Когда вы регулируете рычаг переключения передач, это имеет тот же эффект, что и перемещение велосипедной цепи, и переводит ваш автомобиль на новую передачу. Как только вы переключитесь на новую передачу, вы можете отпустить сцепление и продолжить движение.



Как работает автоматическая коробка передач?



Автоматическая коробка передач по сути является автоматическим переключателем передач. Вместо того, чтобы вручную переключать передачи сцеплением на автомобиле с механической коробкой передач или переключателем передач на велосипеде, автоматическая коробка передач сделает все за вас.Вы когда-нибудь слышали, как звук вашего двигателя становится выше, а затем ниже, когда ваша машина разгоняется? Автомобиль на низкой передаче начнет бороться, поскольку его толкают на более высокие скорости. Автомобиль с автоматической коробкой передач оснащен гидротрансформатором, который улавливает эти изменения при ускорении и переключает вас на более высокую передачу. Тот же процесс работает в обратном порядке, когда вы замедляетесь.



Как проверить трансмиссионную жидкость?



Сначала прочитайте руководство по эксплуатации вашего автомобиля, чтобы определить, должен ли он работать во время проверки.Это зависит от модели, и вы не получите точных показаний, если ваш двигатель выключен, когда он должен работать. Откройте капот и найдите щуп уровня трансмиссионной жидкости (не путайте его с масляным щупом). Когда вы вынимаете щуп, он должен быть покрыт жидкостью, и она должна доходить до полной индикаторной линии на щупе. Для проверки точности протрите щуп чистой ветошью и повторите проверку. Если все в порядке, замените щуп и закройте капот.



Когда менять трансмиссионную жидкость



У каждого производителя свои рекомендации по замене трансмиссионной жидкости в своих автомобилях. Некоторые рекомендуют каждые 30 000 миль, в то время как другие не рекомендуют замену до 100 000 миль. Ознакомьтесь с графиком технического обслуживания в руководстве по эксплуатации вашего автомобиля и помните, что соблюдение этого графика может быть необходимо для сохранения вашей гарантии в силе. Однако график регулярного технического обслуживания — не единственное, что следует учитывать.Обычный означает именно это — обычное, среднее, типичное вождение. То, как вы используете свой автомобиль, может потребовать от вас более частых замен трансмиссионной жидкости или позволит вам рискнуть дольше обходиться без замены. Если вы часто толкаете свой автомобиль с резкими ускорениями, останавливаетесь и едете в пробках или тянете прицепы, вам нужно будет проверять свою трансмиссионную жидкость чаще, чем рекомендуется, чтобы убедиться, что она все еще в хорошем состоянии.



Как добавить трансмиссионную жидкость



Если при проверке уровень вашей трансмиссионной жидкости низкий, вы можете просто долить ее.Выньте щуп и залейте трансмиссионную жидкость в эту трубку. Двигайтесь медленно, потому что добавление слишком большого количества может повредить ваш двигатель так же сильно, как и недостаточное количество. Не бойтесь добавлять понемногу и используйте щуп, чтобы проверить свой прогресс. Если ваша трансмиссионная жидкость не в хорошем состоянии или вы не уверены, что это так, вы можете подумать о том, чтобы механик промыл вашу систему и заменил всю жидкость вместо того, чтобы просто долить ее.



Какого цвета трансмиссионная жидкость?



Трансмиссионная жидкость окрашена в розовый или красный цвет для лучшей видимости.Жидкость должна быть прозрачной и достаточно чистой, чтобы видеть сквозь нее. Видимая грязь или темный цвет могут быть признаками ухудшения качества трансмиссионных жидкостей или проблем с трансмиссией. Однако никогда не полагайтесь исключительно на цвет, потому что со временем он может потускнеть или стать темнее, а цвет используемого красителя может варьироваться в зависимости от производителя. Кроме того, не все проблемы одинаково влияют на цвет, поэтому всегда обращайтесь к механику, если вы подозреваете, что что-то не так — плата за диагностику намного меньше, чем стоимость новой трансмиссии.



Какой тип трансмиссионной жидкости следует использовать?



Каждая модель автомобиля имеет свои спецификации по типу трансмиссионной жидкости. Эти характеристики основаны на рабочей температуре двигателя и других факторах, уникальных для каждой модели. Для достижения наилучших результатов и во избежание возможных повреждений всегда используйте трансмиссионную жидкость, рекомендованную производителем вашего автомобиля (см. руководство). Кроме того, помните, что использование неправильного типа может привести к аннулированию гарантии.При добавлении трансмиссионной жидкости избегайте смешивания типов, даже если ваш автомобиль может использовать оба, чтобы избежать возможных побочных эффектов. Не рискуйте с одной из самых важных механических систем вашего автомобиля. Чтобы получить квалифицированную консультацию и обслуживание вашей трансмиссионной жидкости, обратитесь в местный автосервис Meineke уже сегодня.

Как работают автоматические коробки передач | HowStuffWorks

В предыдущем разделе мы обсудили, как каждое из передаточных чисел создается трансмиссией. Например, когда мы обсуждали повышающую передачу, мы сказали:

В этой трансмиссии при включенной повышающей передаче вал, прикрепленный к корпусу гидротрансформатора (который прикручен болтами к маховику двигателя), соединен муфтой к планетоносцу.Маленькая солнечная шестерня вращается свободно, а большая солнечная шестерня удерживается лентой повышающей передачи. К турбине ничего не подключено; единственный вход поступает от корпуса преобразователя.

Чтобы перевести трансмиссию в режим повышенной передачи, необходимо соединить и разъединить множество элементов с помощью муфт и хомутов. Водило планетарной передачи соединяется с корпусом гидротрансформатора муфтой. Маленькое солнце отсоединяется от турбины с помощью муфты, чтобы оно могло свободно вращаться. Большая солнечная шестерня удерживается на корпусе лентой, чтобы она не могла вращаться.Каждое переключение передач вызывает серию подобных событий, когда различные сцепления и ленты включаются и выключаются. Давайте посмотрим на группу.

Диапазоны

В этой передаче есть два диапазона. Ленты в трансмиссии — это, буквально, стальные ленты, которые оборачивают секции зубчатой ​​передачи и соединяются с корпусом. Они приводятся в действие гидроцилиндрами внутри корпуса трансмиссии.

На рисунке выше вы можете видеть одну из полос в корпусе трансмиссии.Зубчатая передача снимается. Металлический стержень соединен с поршнем, который приводит в действие бандаж.

Выше вы можете видеть два поршня, которые приводят в действие ленты. Гидравлическое давление, направляемое в цилиндр с помощью набора клапанов, заставляет поршни давить на ленты, фиксируя эту часть зубчатой ​​передачи в корпусе.
