Кун на МТЗ своими руками: размеры, чертежи, фото, видео

Главные отличия навесного оборудования МТЗ-80 и МТЗ-82. Основные технические характеристики КУНов для МТЗ.

Одним из распространённых и самых простых видов специального навесного оборудования, безусловно, можно назвать КУН на МТЗ, ставший своего рода именем народным — нарицательным названием любого аналогичного вида навесных деталей для тракторов. КУН — это копновоз универсальный навесной, по сути являющийся тракторным фронтальным гидравлическим погрузчиком для перемещения, подъёма и опускания различных габаритных грузов.

Однако, если КУН изначально именно копновоз, то это вовсе не означает, что он не может работать с другими грузами и материалами, даже отдалённо не входящими в категорию сена и силоса, и не имеющего отношения к сельскохозяйственным работам. Ареал применения тракторов с подобным навесным оборудованием очень широк и разнообразен. Например, в тех же земляных работах он способен перемещать большие массы грунта с одного места на другое, преодолевая любые расстояния.

Преимущества фронтального навесного оборудования и технические возможности

На разные модификации белорусских тракторов устанавливается немного различное оборудование, с небольшими техническими и эксплуатационными изменениями. Здесь может варьироваться соотношение грузоподъёмности и стреловидности навеса, что так или иначе влияет непосредственно на работу техники и её задачи во время эксплуатации.

1. МТЗ — 80 с КУНом оснащается прототипом навесного оборудования ПФ — 1, у которого следующие технические характеристики:

• масса поднимаемых грузов до 1 тонны;
• предел высоты подъёма до 3,5 метров;
• вес самого погрузчика 900 кг;
• максимальная скорость передвижения грузов до 20 км/ч.

2. МТЗ — 82 с КУНом оборудуется более совершенным, нежели его прототип, устройством ПКУ — 0.8, которые несколько уже своего предшественника и лишён некоторых деталей, к которым относится так называемая «качалка» с механизмом быстрой замены.

• масса поднимаемых грузов до 800 килограммов;
• высотный потолок подъёма до 3. 5 метров;
• масса навесного погрузчика до 700 кг;
• максимальная скорость передвижения с грузом до 20 км/ч.

Разница в навесном оборудовании

Если ПКУ — 0.8 крепится непосредственно на тракторную раму, естественным путём нарушая равномерность нагрузки при работе и давя на раму всей гружёной массой, что приводит к преждевременным поломкам при работе с тяжёлыми грузами, то ПФ — 1 снабжён собственной рамой, прикрепляемой под трактором на заднюю ось, которая равномерно распределяет всю нагрузку.

К тому же, на ПФ — 1 применяются несколько более мощные цилиндры, в то время как стрела и другие детали с механизмами производят из усиленного (утолщённого) металла. Следовательно, при всём внешнем родстве КУН на МТЗ разных моделей всё-таки имеет значительные отличия в эксплуатации.

Примечание

Многие мотористы-умельцы изготавливают необходимые им КУНы своими руками, производя вполне рабочее и приемлемое навесное оборудование. Это не значит, что нужно и можно отказаться от приобретения качественного заводского продукта, но не исключает такой возможности.

Тем не менее, любой самодельный КУН, даже изготовленный по всем правилам и нормам, безусловно, проигрывает в техническом отношении своим заводским аналогам.

Как сделать КУН на трактор своими руками

Самодельный КУН на МТЗ — это специальное навесное оборудование, которое призвано расширить функциональные возможности трактора. Установка на заднюю навеску трактора МТЗ самодельного или купленного КУН улучшает работу машины.

Для чего предназначен КУН на МТЗ

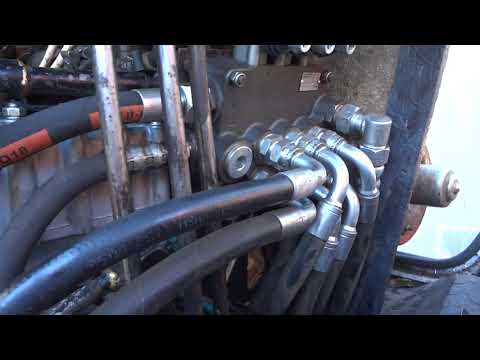

В движение такое оборудование приводится гидросистемой, что позволяет выполнять следующие виды работ:

• Строить дома за городом.
• Ремонтировать дорожное покрытие.
• Проводить различные землеройные работы.
• Осуществлять погрузочно-разгрузочные работы.

На такие модели трактора, как 80 и 82, лучше всего подойдет КУН 10, который на МТЗ ставится самостоятельно.

КУН на заднюю навеску трактора: какое оборудование можно применять

Устанавливаемая самоделка на минитрактор с КУНом может быть двух видов:

1. Оборудование типа ПФ-1, которое обладает собственной несущей рамой. Крепится такой самодельный КУН на трактор, что защищает машину от перевертывания. Весит такое оборудование около 900 кг, приводится в движение гидравлическими цилиндрами, имеет грузоподъемность в 1 т и скорость в 20 км/час.
2. На заднюю навеску МТЗ 82 ставится и ПКУ-08, которое является более современной модификацией ПФ-1. Прикрепить самодельный КУН или КУН, собранный своими, на трактор несложно. Но стоит учитывать, что ПКУ-08 отличается МТЗ переносить меньше груза, чем предыдущая рука оборудования. Весит ПКУ-08 всего 700 кг, скорость развивает до 20 км/час, а поднять за один раз способен 800 кг груза.

Модель куна на МТЗ 80 или на МТЗ 82 производится на заводе Сальсксельмаш, который специализируется на сельскохозяйственной технике.

КУН 10 является функциональной и практичной стрелой, созданной специально под указанные модели МТЗ. Кун устанавливать можно и на китайский трактор. Хотя именно с минской техникой оборудование работает лучше. Среди преимуществ КУН 10 стоит отметить такие характеристики, как:

• Универсальность. Трактор «Беларус» способен быть погрузчиком, выполнять землеройные работы, как экскаватор. Применяют машину и в качестве бульдозера или планировщика.
• Компактность. Установка КУНа 10 на МТЗ позволяет применять технику в городе и на строительных площадках небольшого размера. Поэтому такой трактор применяют постоянно для обустройства территорий, копания ям и траншей, прокладки коммуникаций и т.д.
• Высокий уровень производительности.
• Надежность.
• Неприхотливость в эксплуатации.
• Простота в использовании.

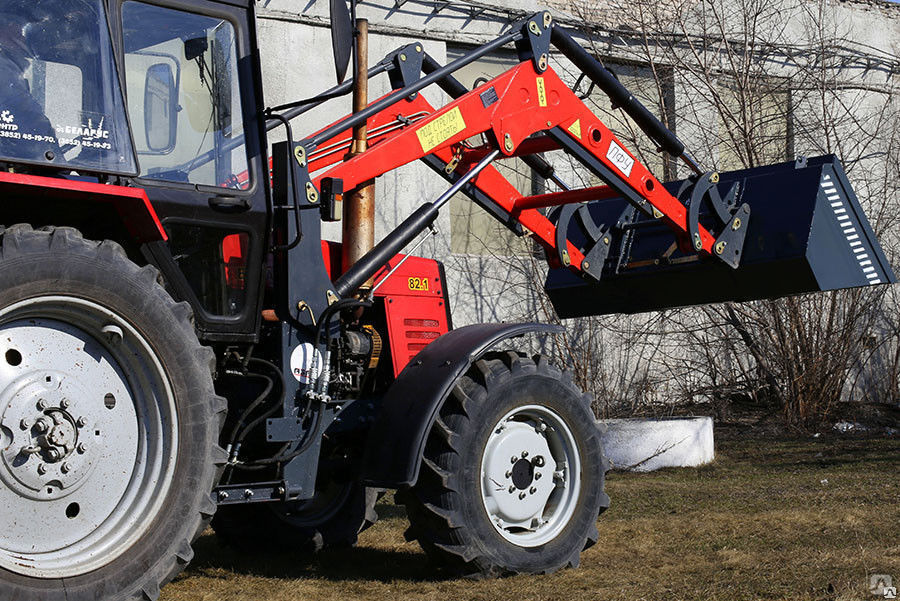

КУН для колесных тракторов имеет такую конструкцию:

1. Стрела, которая управляется четырьмя гидравлическими механизмами, два из них применяются, чтобы поднимать грузы, а еще два — для регулирования угла наклона ковша.
2. Привод, который приводится в движение шасси. Его система выполняет и опцию коннектора, с помощью которого происходит присоединение к трактору.
3. Панель управления стрелой устанавливается в кабину трактора.
4. Ковши могут иметь разный объем, который варьируется от 0,35 до 1,5 м³.

Характеристики самодельного агрегата

Самодельный КУН на минитрактор: особенности монтажа. Завод-изготовитель предлагает ковши разного объема, вилочное оборудование (нужно для сельского хозяйства и погрузочно-разгрузочных работ), грабельные решетки, чтобы собирать сено, солому, скошенную траву. Продаются отдельно захваты для бревен, поэтому КУНы используют для заготовки леса. Дополнительно существуют захваты для тюков и рулонов. В магазинах можно найти и челюстные отвалы. Базовая комплектация на самодельный КУН для минитрактора может меняться.

Размеры КУНа 10 могут быть разными, что зависит от модификации оборудования. Грузоподъемность грабельной решетки, отвалов и захватов бывает 500 и 800 кг. Ковш оборудования поднимается на высоту в 2,5 м, а грабельная решетка — на 3,5 м. Угол разгрузки ковша, в среднем, составляет от 55 до 65º. Производительность и размеры оборудования зависят от шасси, которое нужно смонтировать на самодельный минитрактор или другую самоходную установку.

Покупать навесное оборудование дорого, поэтому можно сделать КУН для МТЗ своими руками. Собирается и устанавливается такой инструмент просто, только нужно составить схему оборудования и обозначить на ней место, где он будет крепиться на колесном тракторе. Крепится самодельный КУН на заднюю навеску МТЗ 80 или 82. Это гораздо проще, чем ставить КУН 10, который выпускается в фронтальной модификации.

Самодельный трактор отличается от заводского и имеет несколько существенных преимуществ:

• Удобство в креплении.
• Подбор длины и высоты, которая необходима для конкретных работ на земле или на стройке.
• Можно использовать подручные материалы, которые остались от другой техники.

Для того чтобы сделать КУН на самодельный или заводской трактор, нужно запастись следующим оборудованием:

• сварочным аппаратом;
• инструментами, чтобы кроить и резать металл;
• кувалдой;
• молотком;
• разводными ключами.

Если нет опыта сварки, то стоит найти специалиста, который умеет работать с аппаратом. Это определяет качество и надежность сварочных швов, от которых во многом зависит монтаж и длительность использования КУНа.

Как своими руками сделать КУН для МТЗ

Обязательно нужно сделать чертежи самодельного КУНа, чтобы не возникли проблемы с кроением металла на отдельные элементы. Рассмотрим, как сделать самостоятельно такое оборудование:

1. Понадобятся профили и листовой металл. Толщина материалов должна отвечать той нагрузке, которая планируется.
2. Необходимо приобрести несколько гидравлических цилиндров — 2 больших, чтобы поднимать ковш, и 2 меньшего размера. Они нужны для регулировки уровня наклона и параметров оборудования.
3. Цилиндрические шарниры, без которых невозможно собрать всю конструкцию колесного агрегата.

Когда в наличии все необходимые инструменты и материалы, то можно приступать к процессу сборки КУН своими руками.

Найти чертежи и схемы можно в интернете, на специализированных форумах и сайтах или же составить самостоятельно.

Это позволит раскроить металл так, чтобы было минимальное количество отходов. Можно обратиться в проектные фирмы, где сотрудники помогут создать хороший чертеж будущего навесного оборудования для трактора.

Погрузчик должен состоять из двух рам прямоугольной формы. Одна из них — внешняя — должна быть большего размера. Именно она агрегируется, т.е. присоединяется на задний трактор трактора. Внутренняя прямоугольная рамка вырезается из листового железа. Снизу на раме надо приварить большие гидравлические цилиндры, а сверху — установить распорку. Она нужна для того, чтобы создать ребро жесткости.

Большая часть конструкции — это навесная стрела, составляющая больше 70%. Для ее монтажа понадобится помощь другого человека, который должен знать, как установить ее правильно. Изделие ставится поближе к каркасу и связывается с цилиндром. Потом к нему нужно прикрепить среднюю часть, после чего навешивается ковш. Стоит учитывать такой важный нюанс, как соотношение длины стрелы и стабильности трактора. Если вылет стрелы составляет больше 2 м, тогда на переднюю раму нужно установить противовес. Это позволит МТЗ прочно стоять на грунте и не крениться в разные стороны во время переноса грузов.

Устанавливаемый ковш изготовляется самостоятельно, тоже из листового металла. Сварить элементы надо так, чтобы получилась конструкция, похожая на бумеранг. У него должно быть 3 точки крепления — в центре и по краям.

Источник: https://specmahina.ru/traktor/kun-na-mtz.html

Еще по теме: ремонт переднего ведущего моста МТЗ-82

Как самому соорудить КУН на МТЗ-82 и стоит ли это делать



МТЗ 82 с КУНом применяется в строительстве, сельском хозяйстве и для погрузочно-разгрузочных работ.

КУН на МТЗ считается самым распространённым видом навесного оборудования. Существует несколько разновидностей этого оборудования, кроме того, народные умельцы часто изготавливают самодельный КУН. В этой статье мы расскажем вам что такое КУН, рассмотрим популярные модели и разберёмся как сделать КУН на трактор МТЗ-82 своими руками.

Что такое КУН?

Эта аббревиатура расшифровывается как копновоз универсальный навесной, хотя по сути, это фронтальный погрузчик, который работает от гидравлической системы.

Изначально, это приспособление задумывалось для погрузки сена или силоса. Но по факту, КУН для МТЗ-82 может работать практически с любыми грузами, подходящими по габаритам. Например, такое оборудование широко применяется для перемещения грузов на складских помещениях и для выполнения земляных работ.

Разновидности КУН

Трактор МТЗ-82 в основном агрегатируется с двумя видами КУН. Разница между этими механизмами незначительная и заключается в грузоподъемности и способе крепления навесного оборудования. Рассмотрим каждый агрегат более подробно.

ПФ-1

Этот вид фронтального погрузчика имеет собственную несущую раму. Оборудование крепится на заднюю ось трактора МТЗ-82. Такая схема крепления исключает возможность перевернуть трактор при работе с габаритным грузом.

Все составляющие выполнены из высокопрочного металла, КУН приводится в действие двумя мощными гидравлическими цилиндрами.



Этот КУН, устанавливаемый на трактор МТЗ-82, является модификацией предыдущей модели. Конструкция получилась более компактной и эргономичной.

По сравнению с предшественником, у этого устройства имеется существенный недостаток. Это способ крепления и сравнительно небольшая грузоподъёмность. Агрегат крепится непосредственно к полураме трактора, соответственно нарушается балансировка машины и возрастает риск опрокидывания.

Самодельный КУН на трактор МТЗ-82

Некоторые фермеры предпочитают изготавливать такое навесное оборудование своими руками. Если есть определённые навыки, сделать это довольно просто.

Из преимуществ КУНов, сделанных своими руками, можно отметить минимальные финансовые затраты и возможность самостоятельно определить длину вылета стрелы. Стоит отметить, что длинная стрела и чрезмерная нагрузка, могут привести к опрокидыванию трактора. Поэтому при большой нагрузке рекомендуется устанавливать на переднюю полураму противовесы.

Имеются у самодельных КУНов и недостатки, эти изделия значительно проигрывают по производительности заводским моделям.

Процесс изготовления можно разделить на два этапа. Рассмотрим каждый более подробно.

Задумав изготовить своими руками КУН на трактор МТЗ-82, необходимо предварительно позаботиться о материалах и инструментах. Вам пригодятся:

1. Листовой металл. Толщина зависит от выполняемых задач, но необходимо учитывать, что слишком толстое железо значительно утяжелит конструкцию.

2. Необходимо раздобыть три гидравлических цилиндра. Их можно снять с любой старой техники. Большой цилиндр будет отвечать за вылет стрелы, два маленьких за углы наклона ковша.

3. Шарнирные соединения. Чтобы определить их количество, рекомендуется составить предварительный чертёж всей конструкции.

4. Для изготовления ковша вам понадобится сварочный аппарат и газовый резак.

5. Из вспомогательных инструментов могут понадобиться гаечные и разводные ключи, зубило и молоток.

Процесс изготовления

Основа для крепления КУН на трактор МТЗ-82 состоит из двух прямоугольников. Внешний прямоугольный каркас будет соединяться с задней навесной системой трактора. Внутренний каркас делают из двух листов металла. К нижней части будет крепиться большой гидроцилиндр для вылета стрелы, в верхней будет располагаться ребро жёсткости, выполненное в виде распорки.

Затем своими руками необходимо изготовить стрелу. Это составная конструкция, поэтому рекомендуемые параметры выглядят так: 70% от общей длины – это основная часть. Она должна находиться ближе к каркасу и соединяться с большим цилиндром.

К основе при помощи шарнирных соединений прикрепляется средняя часть, к которой, в свою очередь, будет крепиться ковш погрузчика. Таким образом, у вас должна получиться конструкция, напоминающая бумеранг и имеющая три точки крепления: на концах и по центру.

Ковш изготавливается из листов заготовленного металла, размеры определяются в зависимости от целевого применения. Чтобы трактор МТЗ-82 стал более функциональным, можно сделать своими руками вилочный погрузчик, который будет в случае необходимости заменять ковш.

Если вы планируете вылет стрелы на высоту более двух метров, на переднюю полураму обязательно устанавливается противовес.
