Кун на МТЗ своими руками: размеры, чертежи, фото, видео

Главные отличия навесного оборудования МТЗ-80 и МТЗ-82. Основные технические характеристики КУНов для МТЗ.

Одним из распространённых и самых простых видов специального навесного оборудования, безусловно, можно назвать КУН на МТЗ, ставший своего рода именем народным — нарицательным названием любого аналогичного вида навесных деталей для тракторов. КУН — это копновоз универсальный навесной, по сути являющийся тракторным фронтальным гидравлическим погрузчиком для перемещения, подъёма и опускания различных габаритных грузов.

Однако, если КУН изначально именно копновоз, то это вовсе не означает, что он не может работать с другими грузами и материалами, даже отдалённо не входящими в категорию сена и силоса, и не имеющего отношения к сельскохозяйственным работам. Ареал применения тракторов с подобным навесным оборудованием очень широк и разнообразен. Например, в тех же земляных работах он способен перемещать большие массы грунта с одного места на другое, преодолевая любые расстояния.

Преимущества фронтального навесного оборудования и технические возможности

На разные модификации белорусских тракторов устанавливается немного различное оборудование, с небольшими техническими и эксплуатационными изменениями. Здесь может варьироваться соотношение грузоподъёмности и стреловидности навеса, что так или иначе влияет непосредственно на работу техники и её задачи во время эксплуатации.

1. МТЗ — 80 с КУНом оснащается прототипом навесного оборудования ПФ — 1, у которого следующие технические характеристики:

• масса поднимаемых грузов до 1 тонны;
• предел высоты подъёма до 3,5 метров;
• вес самого погрузчика 900 кг;
• максимальная скорость передвижения грузов до 20 км/ч.

2. МТЗ — 82 с КУНом оборудуется более совершенным, нежели его прототип, устройством ПКУ — 0.8, которые несколько уже своего предшественника и лишён некоторых деталей, к которым относится так называемая «качалка» с механизмом быстрой замены.

• масса поднимаемых грузов до 800 килограммов;
• высотный потолок подъёма до 3. 5 метров;
• масса навесного погрузчика до 700 кг;
• максимальная скорость передвижения с грузом до 20 км/ч.

Разница в навесном оборудовании

Если ПКУ — 0.8 крепится непосредственно на тракторную раму, естественным путём нарушая равномерность нагрузки при работе и давя на раму всей гружёной массой, что приводит к преждевременным поломкам при работе с тяжёлыми грузами, то ПФ — 1 снабжён собственной рамой, прикрепляемой под трактором на заднюю ось, которая равномерно распределяет всю нагрузку.

К тому же, на ПФ — 1 применяются несколько более мощные цилиндры, в то время как стрела и другие детали с механизмами производят из усиленного (утолщённого) металла. Следовательно, при всём внешнем родстве КУН на МТЗ разных моделей всё-таки имеет значительные отличия в эксплуатации.

Примечание

Многие мотористы-умельцы изготавливают необходимые им КУНы своими руками, производя вполне рабочее и приемлемое навесное оборудование. Это не значит, что нужно и можно отказаться от приобретения качественного заводского продукта, но не исключает такой возможности.

Тем не менее, любой самодельный КУН, даже изготовленный по всем правилам и нормам, безусловно, проигрывает в техническом отношении своим заводским аналогам.

Как сделать КУН на трактор своими руками

Самодельный КУН на МТЗ — это специальное навесное оборудование, которое призвано расширить функциональные возможности трактора. Установка на заднюю навеску трактора МТЗ самодельного или купленного КУН улучшает работу машины.

Для чего предназначен КУН на МТЗ

В движение такое оборудование приводится гидросистемой, что позволяет выполнять следующие виды работ:

• Строить дома за городом.
• Ремонтировать дорожное покрытие.
• Проводить различные землеройные работы.
• Осуществлять погрузочно-разгрузочные работы.

На такие модели трактора, как 80 и 82, лучше всего подойдет КУН 10, который на МТЗ ставится самостоятельно.

КУН на заднюю навеску трактора: какое оборудование можно применять

Устанавливаемая самоделка на минитрактор с КУНом может быть двух видов:

1. Оборудование типа ПФ-1, которое обладает собственной несущей рамой. Крепится такой самодельный КУН на трактор, что защищает машину от перевертывания. Весит такое оборудование около 900 кг, приводится в движение гидравлическими цилиндрами, имеет грузоподъемность в 1 т и скорость в 20 км/час.
2. На заднюю навеску МТЗ 82 ставится и ПКУ-08, которое является более современной модификацией ПФ-1. Прикрепить самодельный КУН или КУН, собранный своими, на трактор несложно. Но стоит учитывать, что ПКУ-08 отличается МТЗ переносить меньше груза, чем предыдущая рука оборудования. Весит ПКУ-08 всего 700 кг, скорость развивает до 20 км/час, а поднять за один раз способен 800 кг груза.

Модель куна на МТЗ 80 или на МТЗ 82 производится на заводе Сальсксельмаш, который специализируется на сельскохозяйственной технике.

КУН 10 является функциональной и практичной стрелой, созданной специально под указанные модели МТЗ. Кун устанавливать можно и на китайский трактор. Хотя именно с минской техникой оборудование работает лучше. Среди преимуществ КУН 10 стоит отметить такие характеристики, как:

• Универсальность. Трактор «Беларус» способен быть погрузчиком, выполнять землеройные работы, как экскаватор. Применяют машину и в качестве бульдозера или планировщика.
• Компактность. Установка КУНа 10 на МТЗ позволяет применять технику в городе и на строительных площадках небольшого размера. Поэтому такой трактор применяют постоянно для обустройства территорий, копания ям и траншей, прокладки коммуникаций и т.д.
• Высокий уровень производительности.
• Надежность.
• Неприхотливость в эксплуатации.
• Простота в использовании.

КУН для колесных тракторов имеет такую конструкцию:

1. Стрела, которая управляется четырьмя гидравлическими механизмами, два из них применяются, чтобы поднимать грузы, а еще два — для регулирования угла наклона ковша.
2. Привод, который приводится в движение шасси. Его система выполняет и опцию коннектора, с помощью которого происходит присоединение к трактору.
3. Панель управления стрелой устанавливается в кабину трактора.
4. Ковши могут иметь разный объем, который варьируется от 0,35 до 1,5 м³.

Характеристики самодельного агрегата

Самодельный КУН на минитрактор: особенности монтажа. Завод-изготовитель предлагает ковши разного объема, вилочное оборудование (нужно для сельского хозяйства и погрузочно-разгрузочных работ), грабельные решетки, чтобы собирать сено, солому, скошенную траву. Продаются отдельно захваты для бревен, поэтому КУНы используют для заготовки леса. Дополнительно существуют захваты для тюков и рулонов. В магазинах можно найти и челюстные отвалы. Базовая комплектация на самодельный КУН для минитрактора может меняться.

Размеры КУНа 10 могут быть разными, что зависит от модификации оборудования. Грузоподъемность грабельной решетки, отвалов и захватов бывает 500 и 800 кг. Ковш оборудования поднимается на высоту в 2,5 м, а грабельная решетка — на 3,5 м. Угол разгрузки ковша, в среднем, составляет от 55 до 65º. Производительность и размеры оборудования зависят от шасси, которое нужно смонтировать на самодельный минитрактор или другую самоходную установку.

Покупать навесное оборудование дорого, поэтому можно сделать КУН для МТЗ своими руками. Собирается и устанавливается такой инструмент просто, только нужно составить схему оборудования и обозначить на ней место, где он будет крепиться на колесном тракторе. Крепится самодельный КУН на заднюю навеску МТЗ 80 или 82. Это гораздо проще, чем ставить КУН 10, который выпускается в фронтальной модификации.

Самодельный трактор отличается от заводского и имеет несколько существенных преимуществ:

• Удобство в креплении.
• Подбор длины и высоты, которая необходима для конкретных работ на земле или на стройке.
• Можно использовать подручные материалы, которые остались от другой техники.

Для того чтобы сделать КУН на самодельный или заводской трактор, нужно запастись следующим оборудованием:

• сварочным аппаратом;
• инструментами, чтобы кроить и резать металл;
• кувалдой;
• молотком;
• разводными ключами.

Если нет опыта сварки, то стоит найти специалиста, который умеет работать с аппаратом. Это определяет качество и надежность сварочных швов, от которых во многом зависит монтаж и длительность использования КУНа.

Как своими руками сделать КУН для МТЗ

Обязательно нужно сделать чертежи самодельного КУНа, чтобы не возникли проблемы с кроением металла на отдельные элементы. Рассмотрим, как сделать самостоятельно такое оборудование:

1. Понадобятся профили и листовой металл. Толщина материалов должна отвечать той нагрузке, которая планируется.
2. Необходимо приобрести несколько гидравлических цилиндров — 2 больших, чтобы поднимать ковш, и 2 меньшего размера. Они нужны для регулировки уровня наклона и параметров оборудования.
3. Цилиндрические шарниры, без которых невозможно собрать всю конструкцию колесного агрегата.

Когда в наличии все необходимые инструменты и материалы, то можно приступать к процессу сборки КУН своими руками.

Найти чертежи и схемы можно в интернете, на специализированных форумах и сайтах или же составить самостоятельно.

Это позволит раскроить металл так, чтобы было минимальное количество отходов. Можно обратиться в проектные фирмы, где сотрудники помогут создать хороший чертеж будущего навесного оборудования для трактора.

Погрузчик должен состоять из двух рам прямоугольной формы. Одна из них — внешняя — должна быть большего размера. Именно она агрегируется, т.е. присоединяется на задний трактор трактора. Внутренняя прямоугольная рамка вырезается из листового железа. Снизу на раме надо приварить большие гидравлические цилиндры, а сверху — установить распорку. Она нужна для того, чтобы создать ребро жесткости.

Большая часть конструкции — это навесная стрела, составляющая больше 70%. Для ее монтажа понадобится помощь другого человека, который должен знать, как установить ее правильно. Изделие ставится поближе к каркасу и связывается с цилиндром. Потом к нему нужно прикрепить среднюю часть, после чего навешивается ковш. Стоит учитывать такой важный нюанс, как соотношение длины стрелы и стабильности трактора. Если вылет стрелы составляет больше 2 м, тогда на переднюю раму нужно установить противовес. Это позволит МТЗ прочно стоять на грунте и не крениться в разные стороны во время переноса грузов.

Устанавливаемый ковш изготовляется самостоятельно, тоже из листового металла. Сварить элементы надо так, чтобы получилась конструкция, похожая на бумеранг. У него должно быть 3 точки крепления — в центре и по краям.

Источник: https://specmahina.ru/traktor/kun-na-mtz.html

Еще по теме: ремонт переднего ведущего моста МТЗ-82

Какой фронтальный погрузчик выбрать? ТОП-5 Фронтальных погрузчиков на МТЗ

Навесные погрузчики облегчают работу в любом хозяйстве: экономят время и значительно увеличивают производительность. Мы подготовили рейтинг, какой кун купить на МТЗ различной мощности.

В топ попали те фронтальные погрузчики, которые получили самые высокие оценки от наших клиентов. Читайте до конца, и вы узнаете, какому из них присудили золото. Кстати, на нашем Youtube-канале есть видеоролик ТОП-5 фронтальных погрузчиков.

3 место: ПКУ-0,8

Бюджетный, простой и надежный кун ПКУ-0,8 уже много лет востребован в коммунальных хозяйствах и на частных подворьях.

Основные технические характеристики:

-Высота подъема – 3,4 м

-Грузоподъемность – 800 кг

-Этот фронтальный погрузчик подойдет под МТЗ 82.1 со стандартным и усиленным мостом, а также под МТЗ 80.1, 892, 892.2.

ПКУ-0,8 (КУН-10)

• Подробнее о товаре

ПКУ-0,8 от Сальсксельмаш – это отличное сочетание цены и качества! Функционал немного уступает тем моделям, которые рассмотрим далее, однако этот погрузчик в разы дешевле. Широкая линейка рабочих органов позволяет его использовать во многих сферах сельскохозяйственного и коммунального сектора. Новый вид в черном цвете с порошковой окраской, ряд перспективных решений по гидравлике и втулочным механизмам сделал его еще надежнее и привлекательнее.

ПКУ-0,8 – это идеальная коммунальная машина. На трактор МТЗ вместе с погрузчиком можно навешивать коммунальный отвал КО-4 и щётку МК-4,1 или МК-7 с поливом.

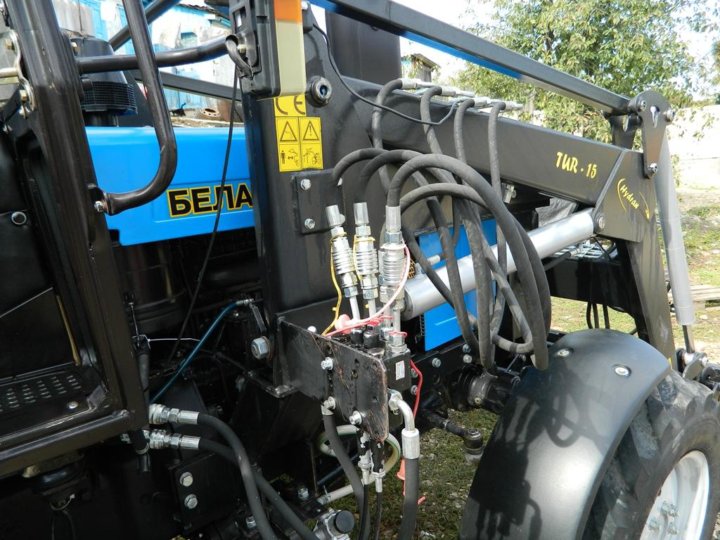

2 место: TURS-1500

Второе место отдаем модели ТУРС 1500 тоже производства Сальсксельмаш.  Если вам нужно грузить большие объемы зерна на протяжении всей смены, подойдет именно эта модель. К тому же кун TURS-1500 – идеальный вариант для погрузки зерна даже в самые высокие зерновозы.

Основные технические характеристики:

-Высота подъема – 4 м

-Грузоподъемность – 1500 кг

-Агрегатируется с тракторами – МТЗ 80.1, 82.1, 82.1 23/12, 952.3.

TURS-1500

• Подробнее о товаре

С зерновыми ковшами большого объема 1,2-1,5 м3 обеспечивается высокая производительность. Часто данный агрегат используется в фермерских хозяйствах, где необходимо складирование большого объема рулонов.

Этот погрузчик адаптивный для установки на трактор с увеличенной шириной и длиной капота. Погрузчик также идеально подойдет для трактора с балочным (усиленным) мостом. По ссылке можно почитать статью со сравнением доступных кунов от Сальсксельмаш.

1 место: Metal-Fach Т-229

Золото по праву присуждается погрузчику Metal-Fach Т-229. Отлично подойдет для сложных и многофункциональных работ на ферме и складах. Отличается быстрой ездой и скоростью загрузки, идеален для загрузки в машины с высоким бортом.

Основные технические характеристики:

-Высота подъема – 4 м

-Грузоподъемность – 1600 кг

-Агрегатируется с тракторами – МТЗ 1221 и 1523.

Т-229 МТЗ-1221

• Подробнее о товаре

Погрузчиком можно управлять с помощью рычагов трактора, если вы не собираетесь использовать 3 секции гидравлики. Погрузчик можно укомплектовать гидроаккумулятором, который гасит колебания, а также не раскачивает трактор и обеспечивает комфортную езду.
