Пневматическая подвеска грузового автомобиля | Статья «Пневмосервис»

09 апреля 2019

Особенности работы пневмоподвески грузовых авто

Пневматическая подвеска грузовика – это специфический тип подвески, который предназначен для того, чтобы регулировать подъём кузова автомобиля относительно асфальта. От её качества зависит эффективность самого грузового авто, срок использования деталей и систем, а также общая грузоподъёмность. Регулировка кузова осуществляется упругими элементами пневмоподвески.

Конструкция пневматической подвески

Независимо от вида пневмоподвески, все узлы данного типа имеют примерно одинаковое строение. Как правило, конструкция выглядит следующим образом:

• Ёмкость для воздуха;
• Специальный воздухоотвод;
• Компрессорное устройство, нагнетающее воздушные потоки;
• Запасная ёмкость;
• Пружинящие элементы;
• Элемент, регулирующий положение кузова.

Без качественной пневмоподвески нормальное функционирование грузовика невозможно. При колдобинах и ямах на асфальте скорость грузовика падает почти в 2 раза, при этом тратится больше топлива. Стоимость грузоперевозок резко дорожает. Дорожает и содержание самой машины – отдельные детали быстро изнашиваются, нужны дополнительные деньги на ремонт. Всего этого можно избежать установкой или своевременным ремонтом пневмоподвески.

Каким требованиям должна соответствовать грузовая пневмоподвеска?

Пневморессоры новых образцов должны делать ход машины плавным, а также поддерживать постоянную высоту уровня пола, вне зависимости от загруженности автомобиля. По современным стандартам пневматические подвески должны соответствовать следующим требованиям:

1. Лёгкое регулирование жёсткости и динамики хода транспорта в автоматическом режиме, то есть – без ручного управления.
2. Долгий период использования. Долговечность – очень важное требование к пневматическим подвескам, так как они устанавливаются на грузовики, а грузовики нередко преодолевают большие расстояния с серьёзным грузом.
3. Устойчивость. Пневмоподвеска должна быть энергоёмкой и выдерживать весьма серьёзные нагрузки.

Принцип работы пневматической подвески

Несмотря на то, что все пневмоподвески имеют одинаковую конструкцию, они отличаются по функционалу. Некоторые устройства имеют расширенный функционал благодаря особому строению. В качестве примера можно взять четырёхконтурную подвеску. Она состоит из:

• Датчиков – они замеряют ускорение машины, положение её кузова. Это – “глаза” автоматических систем, которые регулируют наклон грузовика и положение по отношение к асфальту.
• Компрессорного устройства, подающего поток воздуха на ресивер. Оттуда он транспортируется по всему узлу.
• Стойки с автоматической регулировкой.
• Регулирующий клиренс ресивер.
• Устройство управления антиблокировочной системой.
• Устройства управления подвеской – “мозг” узла. Сюда приходит информация, полученная с датчика и посылаются электроимпульсы остальным механизмам, они приводятся в движение.

Вся эта стройная система может рухнуть, если хотя бы один из её элементов выйдет их строя. Определить причину поломки пневматической подвески без специального оборудования бывает достаточно сложно. Чтобы сделать это, вы можете обратиться в компанию “Пневмосервис”. Мы предлагаем быстрый и качественный ремонт воздушной системы грузовиков.

Наш сервис отличается превосходной технической оснащённостью, помимо этого в штате “Пневмосервиса” работают самые опытные специалисты, которые отлично разбираются в грузовых автомобилях и их отдельных частях. Свяжитесь с нами и мы расскажем обо всём в подробностях. Также у нас можно приобрести детали и комплектующие для грузовых автомобилей по приятным ценам.

Каковы преимущества пневматической подвески на грузовиках

Пневматическая подвеска имеет ряд существенных преимуществ по сравнению с традиционной подвеской на винтовых или листовых рессорах на грузовиках и прицепах. Это система резиновых и полиуретановых мешков, надуваемых компрессором, которые заменяют пружинную или рессорную подвеску.

Пневматическая подвеска на прицепе с воздушными линиями от компрессора, ведущими к пневматической рессоре (черный блок).

Преимущества

Комфорт водителя

Водители, которые проводят много времени в кабине, подвергаются воздействию NVH (шум, вибрация и резкость). Это может вызвать усталость, боли в спине, потерю слуха (если грузовик очень громкий) и многое другое. Усталость — это большой убийца, поэтому все, что снижает вероятность того, что водитель заснет за рулем, — это хорошо. Повышение комфорта грузовика также означает меньше времени на работу, связанную с болями.

Водители сообщают, что грузовики с пневматической подвеской намного легче скользят по неровностям и обеспечивают повышенную управляемость. Водитель также может выбрать более мягкую езду для движения по автомагистралям или более жесткую езду для лучшей управляемости и меньшего крена кузова на более сложных дорогах.

В грузовиках с короткой колесной базой склонность к подпрыгиванию на ухабистых дорогах в порожнем состоянии снижается, так как мягкость подвески лучше контролируется.

Меньший износ

Пневматическая подвеска означает меньшую вибрацию автомобиля, а значит, меньший износ компонентов грузовика или прицепа. Износ шин улучшается благодаря более плавным характеристикам подвески, а некоторые системы могут поднимать оси, которые не нужны, что продлевает срок службы шин.

Более высокая эффективность

Лучшая подвеска означает более высокую скорость прохождения поворотов, что приводит к экономии времени в пути.

Высота дорожного просвета может быть оптимизирована в зависимости от скорости, типа поверхности и того, загружен грузовик или нет. Обычно порожний грузовик выше груженого, потому что подвеска не сжата, но с пневматической подвеской клиренс можно уменьшить. Путешествие с меньшим дорожным просветом означает лучшую аэродинамику (т. е. меньшее сопротивление ветру) и управляемость на поворотах.

Универсальность при нагрузке

Пневматическая подвеска может автоматически выравнивать подвеску при неравномерном распределении нагрузки, обеспечивая лучшее торможение и нагрузки на ось.

Поскольку высоту можно регулировать, грузовик или прицеп можно «опустить на колени» для облегчения погрузки или поднять для преодоления препятствий.

Хрупкие грузы меньше повреждаются при использовании пневматической подвески. Это желательно для таких грузов, как стекло или антиквариат.

Экологические преимущества

Меньшая вибрация передается через поверхность дороги, что означает, что дорожное покрытие (которое также включает мосты и другие конструкции, прикрепленные к дороге) не так быстро изнашивается. Это означает, что дороги не нужно ремонтировать так часто; ремонт приводит к пробкам на дорогах, а также к связанным с этим машинам и материалам для проведения ремонта, и все это вызывает загрязнение окружающей среды.

Улучшение экономии топлива означает меньшее загрязнение атмосферы.

Более гибкая погрузка означает, что грузовик можно использовать для большего количества задач и меньше вероятность того, что он будет работать без топлива, что является пустой тратой топлива.

Стоимость при перепродаже

Стоимость при перепродаже выше для грузовиков и прицепов с пневматической подвеской.

Недостатки

Пневматическая подвеска дороже в установке и требует большего обслуживания, чем обычная подвеска с листовыми рессорами.

Водители должны знать, как извлечь из этого максимальную пользу, правильно используя настройки.

Для некоторых применений пневматическая подвеска практически не имеет значения.

Пневматическая подвеска весит больше, чем листовая подвеска, и это может свести на нет другие преимущества экономии топлива, если стиль вождения не зависит от аэродинамических преимуществ.

Даррен Коттингем

Даррен — эксперт по вождению и транспорту, член Института продвинутых автомобилистов

Как работает пневматическая подвеска полуприцепа?

Полуприцепы являются жизненно важной частью цепочки поставок, и потеря контроля над транспортным средством может привести к значительным повреждениям и задержкам. На протяжении многих лет полуприцепы оптимизировались, чтобы снизить вероятность несчастных случаев. Пневматическая подвеска — это одна из технологий, которую производители полуприцепов используют, чтобы дать водителям больше контроля над своими транспортными средствами. Мы расскажем, как работает пневматическая подвеска и что о ней нужно знать.

Крупнейший поставщик запчастей для тяжелых грузовиков и прицепов

Избранное

FinditParts предлагает лучший в своем классе опыт, квалифицированную помощь и вознаграждение за каждый потраченный доллар. С легкостью находите запчасти и аксессуары для тяжелых грузовиков и прицепов от самых продаваемых брендов!

Начать поиск

Что такое пневматическая подвеска?

Пневматическая подвеска облегчает плавность хода и дает водителю больше контроля над грузовиком. В этих системах используются электрические насосы или компрессоры для перемещения воздуха в пространстве между колесами и кузовом автомобиля.

Почему это важно?

Пневматическая подвеска снижает трение на дороге. Удары на дороге будут меньше влиять на грузовик с системой пневматической подвески. Система обеспечивает большее сцепление с дорогой, обеспечивая безопасность груза и делая поездку более комфортной для водителя.

Как это работает?

Пневматическая подвеска распределяет вес по грузовику, обеспечивая оптимальное вождение. Эта динамика зависит от системы пневматической подвески и поворотного шкворня.

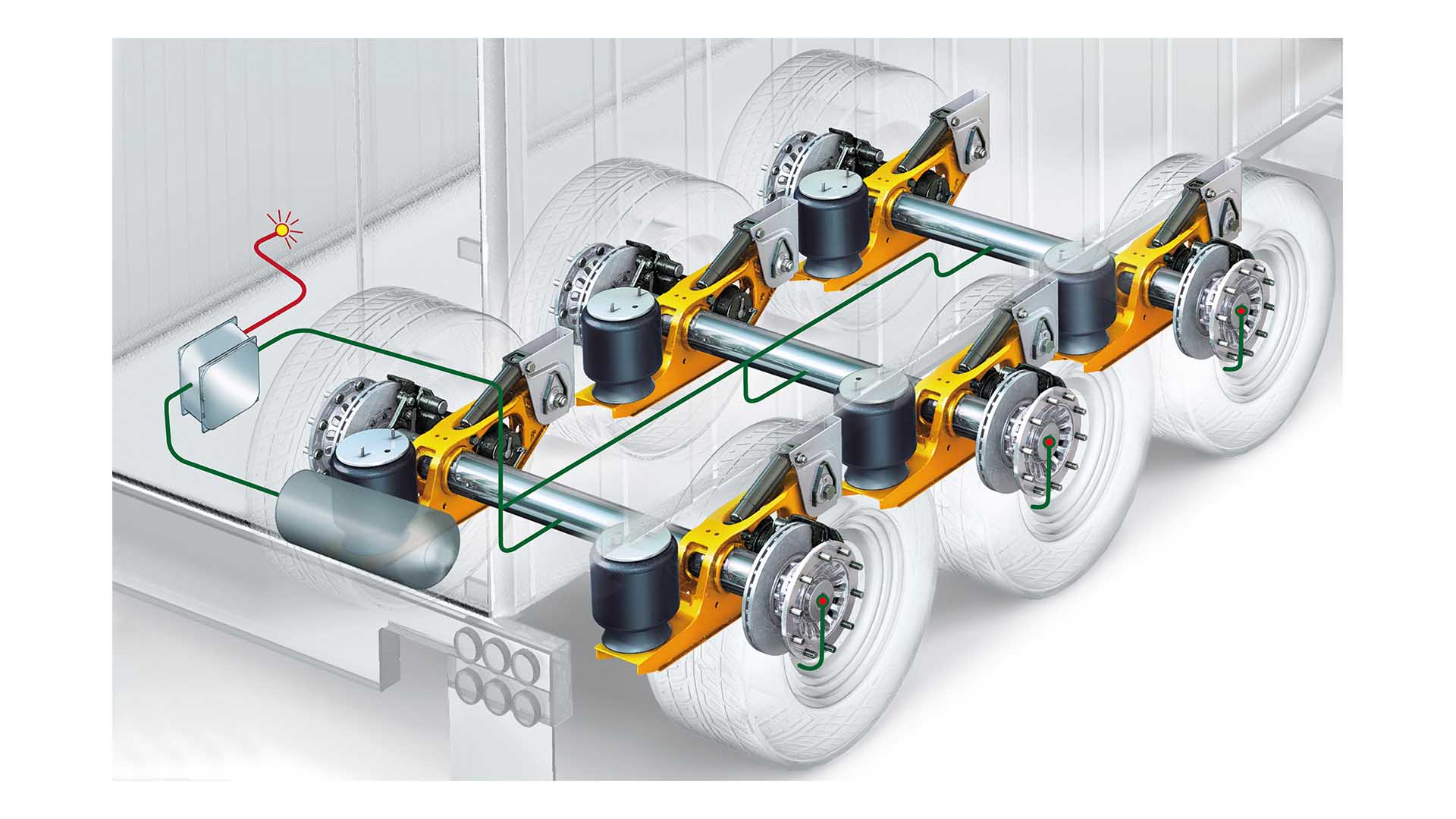

Система пневматической подвески

Система пневматической подвески является первой точкой загрузки. Весь груз входит в эту часть грузовика, прежде чем двигаться вперед, если он туда попадет. Система пневматической подвески находится в центре осей грузовика. Подвеска на шасси удерживает систему на месте.

Опора подвески

Опора подвески находится на оси и находится примерно в футе от колеса. Этот компонент составляет около четверти высоты колеса. Опоры подвески удерживают прицеп грузового автомобиля и находятся на стороне колеса, противоположной сильфону.

Сильфоны пневматической подвески

Сильфоны пневматической подвески находятся на другой стороне оси, в стороне от опоры подвески. Эти сильфоны подталкивают прицеп, когда на них подается давление воздуха, и помогают распределять груз внутри прицепа.

Оси

Каждый полуприцеп имеет несколько осей, которые действуют как единая система. Каждая ось может нести одинаковую нагрузку, что позволяет равномерно распределять груз внутри прицепа.

Шкворень

Шкворень соединяет грузовик и прицеп. Это фиксированная точка погрузки, которая влияет как на поворот транспортного средства, так и на управление грузом.

Как шкворень и система пневматической подвески работают вместе?

Шкворень является фиксированной точкой загрузки, а система пневматической подвески — гибкой точкой загрузки. Водители могут поднимать оси, чтобы переносить вес внутри грузовика. Если вы хотите перераспределить вес на заднюю часть грузовика, вы можете поднять последнюю ось.

При подъеме первой оси вес перераспределяется на переднюю часть грузовика. Водители грузовиков могут получить больше сцепления с загруженным прицепом, защищая при этом шины и тормозные колодки, когда грузовик не загружен.

Преимущества

• Больше сцепления
• Сохраните шины и тормоза
• Продлить срок службы грузовика
• Обеспечьте водителям более комфортную езду
• Водители лучше контролируют распределение веса грузовика
• Все колеса остаются ровными
• Меньшие долгосрочные затраты по сравнению с системой подвески створок

Возможные проблемы

• Высокие первоначальные затраты
• Частое обслуживание во избежание механических проблем
• Уязвимость к утечке воздуха
• Меньшая эффективность использования топлива

Разница между пружинной и пневматической подвеской

Пневматическая подвеска основана на пневматических рессорах, в то время как пружинная подвеска использует листовые или стальные рессоры. Подвеска с пневмоподвеской дает водителям больше гибкости при распределении веса, но рессорная подвеска менее уязвима.

Воздушные системы могут выходить из строя или иметь утечки воздуха. Эти проблемы могут привести к более высоким затратам на техническое обслуживание, чем системы пружинной подвески.

Подходит ли вам пневмоподвеска?

Пневматическая подвеска может повысить функциональность полуприцепа и предоставить водителям больше возможностей для выбора распределения веса. Вам придется платить больше, когда дело доходит до обслуживания, но вы продлите жизнь своим полуприцепам.

Рынок растет, и эксперты прогнозируют, что к 2030 году отрасль вырастет с 1,99 миллиарда долларов до 3,91 миллиарда долларов. .

Часто задаваемые вопросы

Как пневматическая подвеска работает на полуприцепах?

Пневматическая подвеска распределяет вес внутри грузовика. Подъемные оси в передней или задней части грузовика влияют на распределение груза, обеспечивая большую тягу, а также меньший износ.
