Пайка, обжимка и закрепление клемм аккумулятора

Наверняка каждый радиолюбитель сталкивался с вопросом правильного обжима, пайки или крепления аккумуляторных, или соединительных клемм. Клеммы необходимы для удобного соединения проводов или же закрепления провода на аккумуляторе. Такой способ соединения гораздо лучше, чем припаивать провода к клеммам аккумулятора или же их прикручивания. Он гарантирует надежное, прочное соединение с возможностью при необходимости спокойно отсоединить провод.

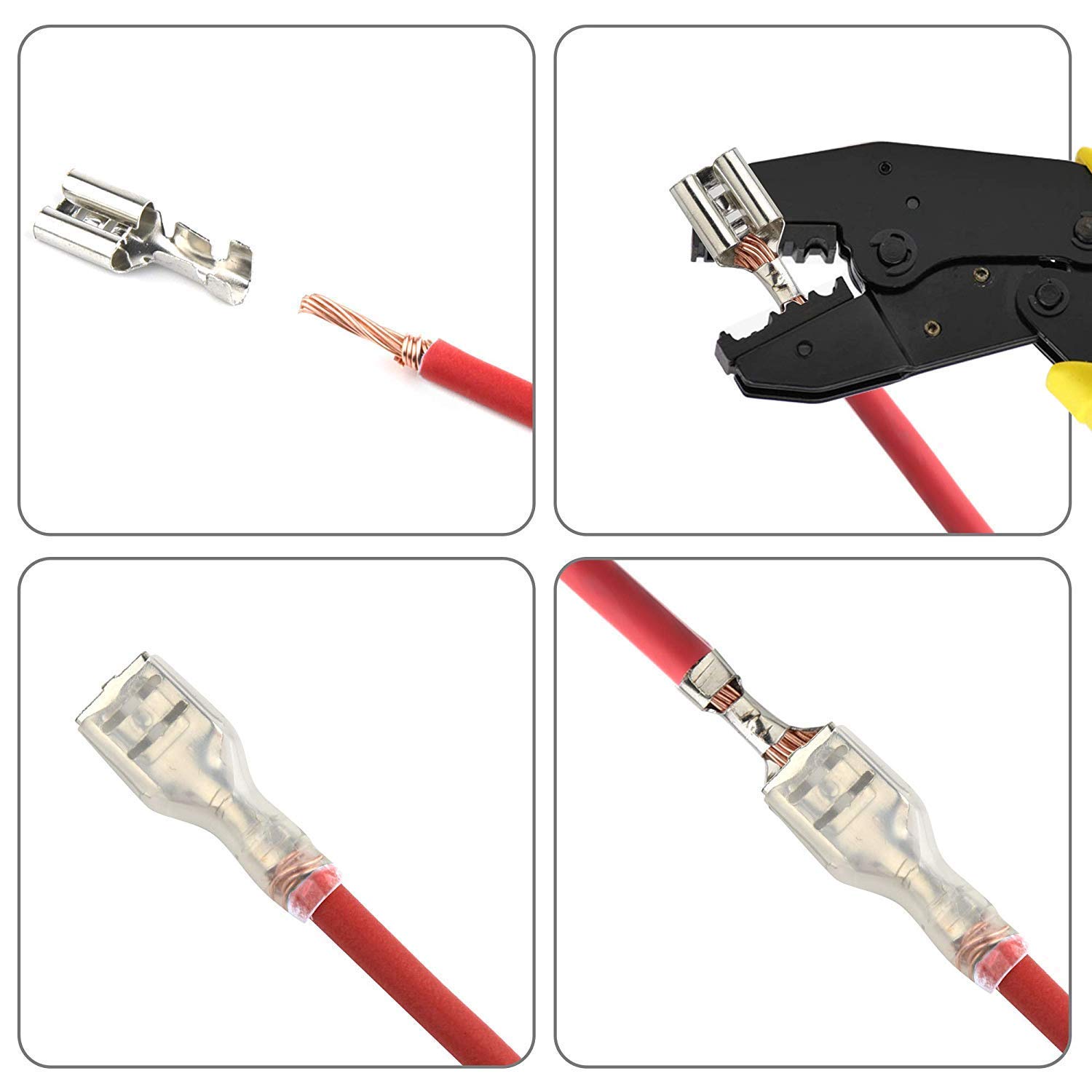

Как обжимать ножевую клемму?

Ножевые клеммы как раз и предназначены для того, чтобы их можно было просто обжать специальным инструментом без необходимости пайки. Припаять конечно можно, но вовсе не обязательно.

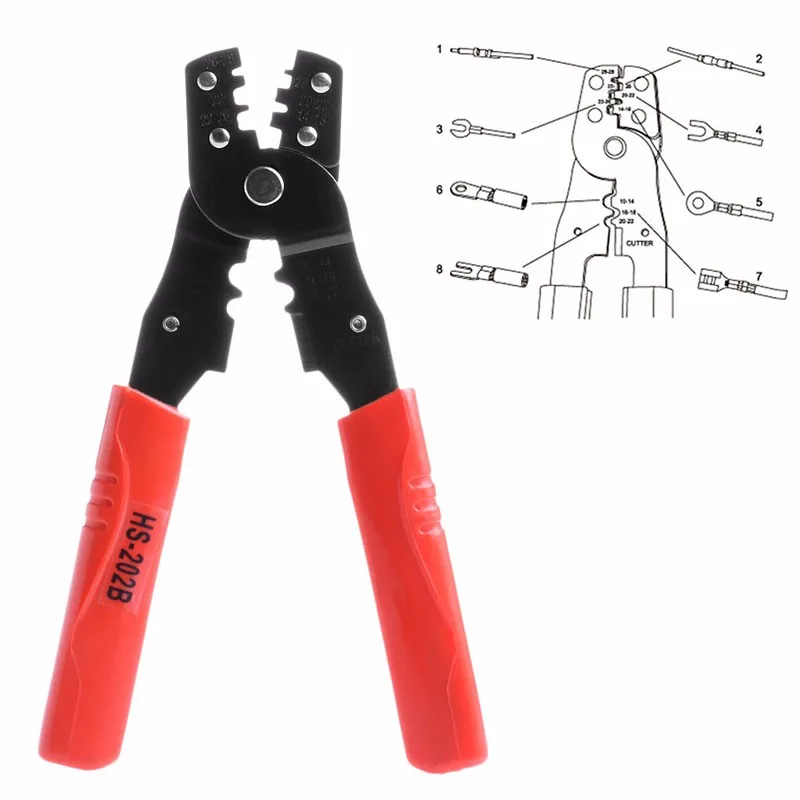

Для того, чтобы обжать такую клемму необходим специальный инструмент — стриппер. Кстати, существуют стрипперы, которыми можно не только обжимать клеммы, но и зачищать изоляцию проводов. И так, приступаем к монтажу!

У ножевой клеммы есть две области для крепления: на первой крепиться изолированный участок провода, а при креплении на второй участок провода должен быть зачищен от изоляции.

• И так, провод подготовили, и теперь берем клемму и стриппер. На стриппере есть несколько выемок, под определенный размер клеммы. Подбираем необходимую и вставляем так, чтобы разомкнутые ножки клеммы находились в выемке стриппера, а с другой стороны в клемму упирался штырек обжимного инструмента. Сформируйте на каждой части клеммы кольца из этих ножек.
• Вставьте в клемму провод и теперь обжимайте клемму так, чтобы штырек стриппера упирался в место соединения ножек клеммы. Зажмите провод. Штырек зажмет ножки таким образом, что их концы будут упираться в провод. Повторите это же действие для ножек, которые должны держать зачищенный участок провода.
• Теперь осталось еще раз прижать клемму. Для этого поверните клемму перпендикулярно оси обжимного инструмента. У любого стриппера есть специальная плоская область, которой делают финальный обжим. Зажмите ножки клеммы и все, она полностью готова к использованию!

Как паять клеммы?

Иногда простого закрепления клеммы недостаточно и ее приходиться дополнительно пропаивать. Сделать это совершенно не сложно, но клемму перед пайкой необходимо залудить, так как довольно часто они имеют дополнительное покрытие.

• Так что берем флюс и начинаем лудить! Нанесите флюс на то место клеммы, к которому хотите припаять провод и залудите его.
• Залудите сам провод и закрепите его в клемме.
• Теперь пропаяйте зачищенный участок провода и все! Но учтите, что клемму в месте, где припаян провод обжимать нельзя, так как припой просто раскрошиться.

Как закрепить клемму?

Есть клеммы со специальным креплением, которым собственно и не нужно дополнительное крепление. Самый яркий пример — ножевые клеммы у которых есть специальный штырек. Когда вы крепите клемму папу (с отверстием, такие часто встречаются на аккумуляторах) к клемме мама (которая собственно и крепиться на провод) этот штырек надежно фиксирует соединение. Если же в месте соединения клеммы шатаются, их можно зафиксировать, поместив между ними прокладку из металлической фольги.

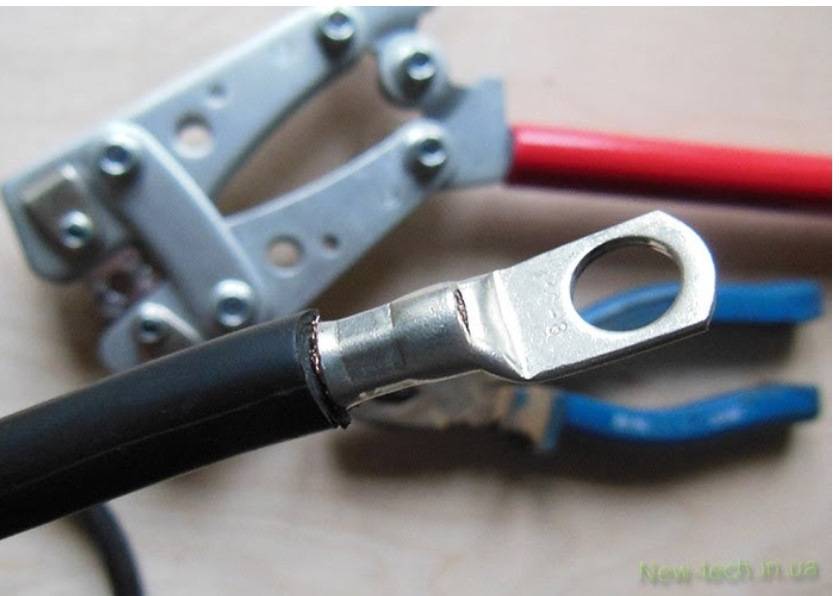

Кольцевые клеммы и U-клеммы можно одевать на контакты с резьбой и закрепить обычной гайкой. А вот клеммы для автомобильного аккумулятора надеваются на клемму аккумулятора и просто затягиваются специальным болтом. Если же клемма все равно болтается, здесь также можно использовать прокладку из металлической фольги.

Опубликовано: 2021-09-13 Обновлено: 2021-09-13

Автор: Магазин Electronoff

Обжимка (кримпер) для изолированных клемм. Обжимаем быстро, качественно и красиво

В электрике применяется несколько видов клемм. Для каждого вида используется свой обжимной инструмент. В этом обзоре я расскажу о кримпере для изолированных клемм. Под катом грязные руки, рабочий инструмент, плохие фотки — короче, всё как обычно.

Вводная часть.

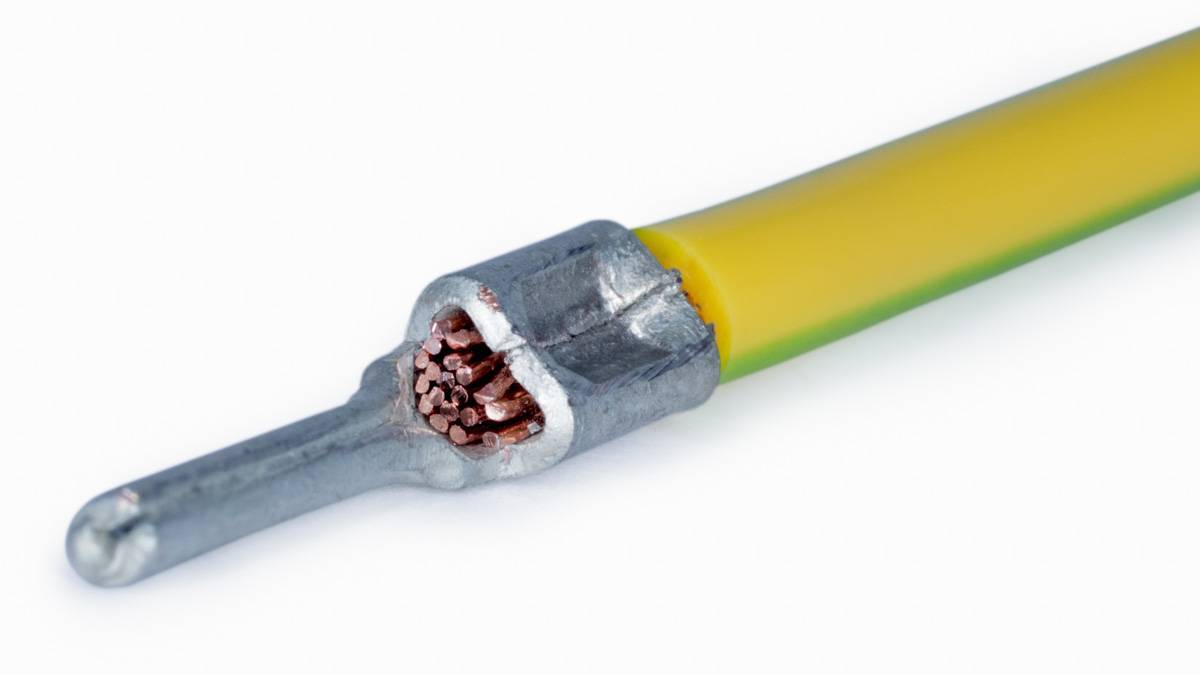

Вообще, наиболее распространены два вида клемм — изолированные и неизолированные. Ну и два вида крепления проводов к ним — обжимка и пайка.

Пайка — не самый технологичный и быстрый способ, к тому же требует жесткого крепления провода, иначе он может обломаться, ибо припой затекаем между жилами и провод теряет гибкость.

Кроме того, пайка более-менее хороша в стационарных условиях, то есть за столом, ну и когда и клемма и провод новые, чистые, и хорошо лудятся неактивным флюсом. В случае старого провода, например, к вышеописанным недостаткам пайки прибавляется еще и необходимость тщательной зачистки спаиваемых поверхностей и использования активного флюса, и соответственно тщательной промывки после пайки. Работа электрика же как правило не предполагает работу за столом, а паять клеммы или провода где-то под потолком или панелью приборов в машине — то еще удовольствие. Тем не менее в разъемах например мерседесов до w124 включительно использовалась именно пайка. но и разъемы там были специальные — потому и ходило оно долго и счастливо.

Таким образом, лично я рекомендую именно обжимку, а не пайку — это быстрее, технологичнее (окисная плёнка разрушается при сжатии), и не менее надёжно. Но. лично я предпочитаю использовать неизолированные контакты. их обжимка более надёжна, потому что продавить саму клемму непосредственно либо через слой пластика — понятно в каком случае результат будет лучше.

Тем не менее достаточно широко применяются и изолированные клеммы. Часто это вполне адекватный вариант, особенно для цепей где не требуется исключительная надёжность или влагостойкость. Ну и раз уж такие контакты применяются — то и обжимать их нужно правильно. В частности, обжимать нужно не только жилы провода, но и изоляцию, для исключения отламывания от вибрации. Для того и существуют соответствующие кримперы. Кримперы бывают разного типа, оптимальными лично мне кажутся именно вот такие как в обзоре, с трещоткой. Другие (более простые) дают гораздо более плохой результат.

Как выяснилось из комментов люди не совсем представляют для обжимки чего именно данный кримпер. Вот поясняющая картинка. Простите, но другие клеммы я рисовать не стану, просто поймите что подходит только к таким как возле надписи «подходит». И еще точно такого же типа как справа, только желтые.

Перейдём же непосредственно к обзору данного инструмента.

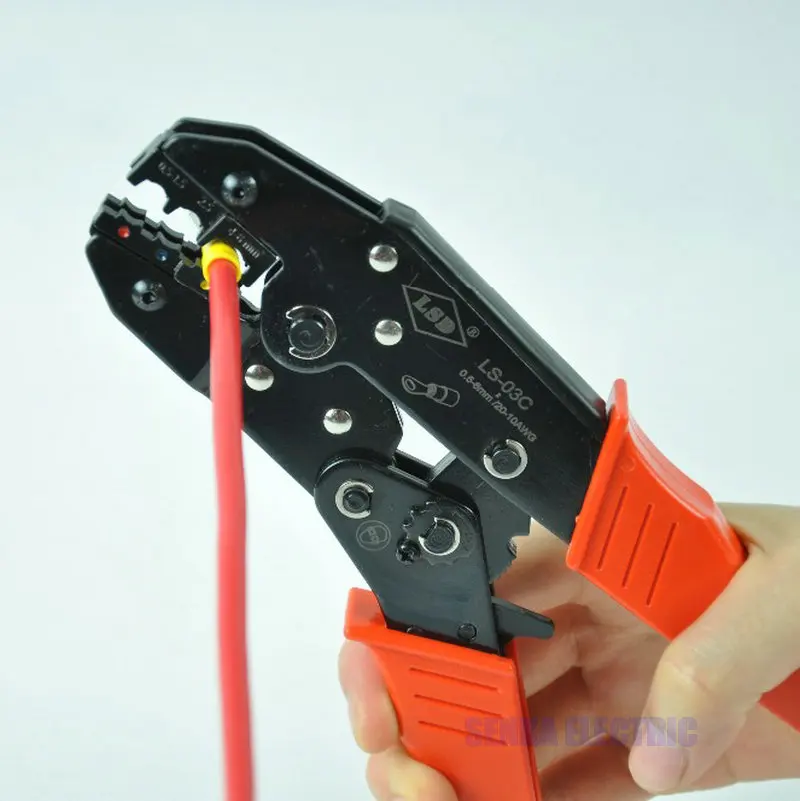

Он предназначен для обжимки изолированных клемм и подходит для размеров:
0. 5-1.0 мм (красный)

1. 5-2.5 мм (синий)
4.0-6.0 мм (желтый)
(цвета — это и цвет клемм и цвет маркировки на губках кримпера)

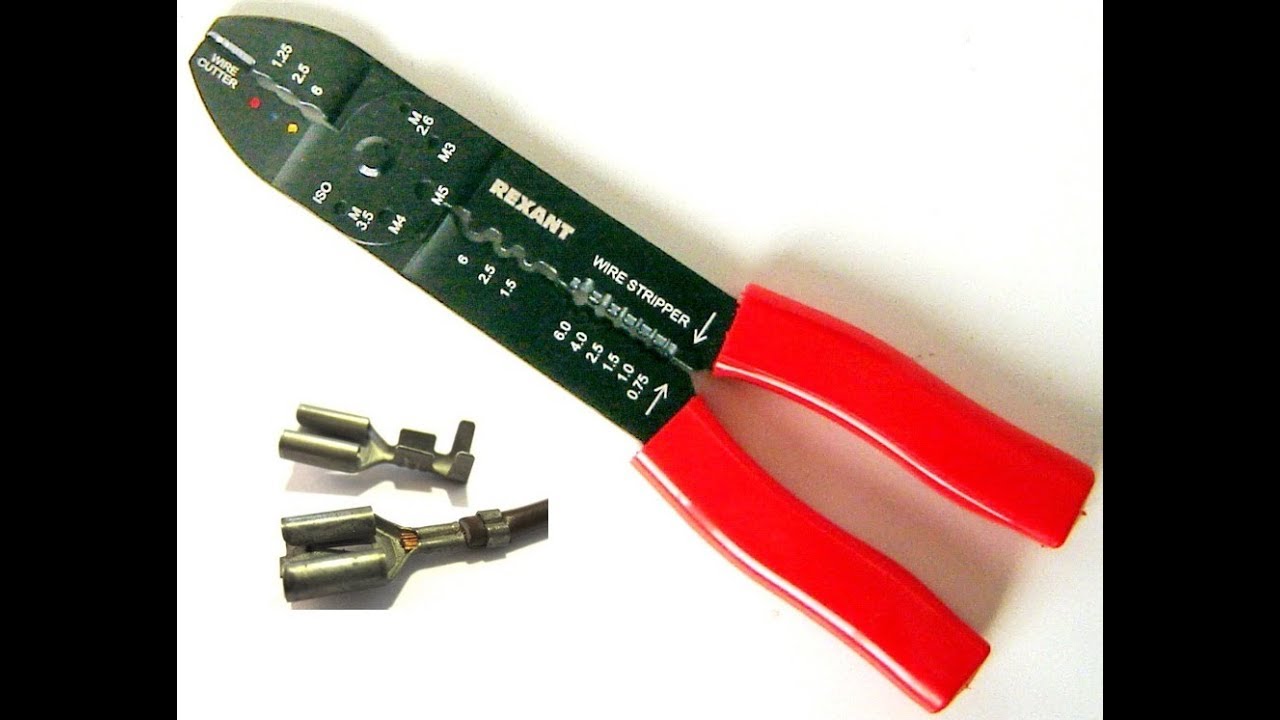

Призван заменить такое вот чудо из 90-х:

В длину он 21.5см, вес 510г:

Поставляется в блистере, на котором расписаны модели обжимок для всяких радиочастотных кабелей. Надо полагать, что эта картонка берётся «от балды», но толку от неё в любом случае мало.

К сожалению, благодаря стараниям почты, у кримпера отбился кусочек пластика с ручки, и приклеить я его не смог ни дихлорэтаном, ни даже вюртовским суперклеем с локтайтовским праймером. Такой вот загадочный пластик. Впрочем, на работу никак не влияет, только портит внешний вид, что, конечно, досадно. Обжимка, кстати, очень хорошо лежит в руке, ручки приятные по форме, короче, эргономика на уровне. Да и металл и сборка тоже вполне хороши, никаких люфтов, виляний и изгибаний под нагрузкой. Ибо я как-то купил в оффлайне кримпер для коаксиала — это какой-то ужасный ужас. Тут же всё очень даже ок. Наличествует хвостик, позволяющий разблокировать трещотку.

Сами губки (матрицы) — сменные, крепление — винты на «плюсик», то бишь под обычную крестообразную отвертку — что удобно. С другой стороны, лично я их менять (тем более регулярно) не собираюсь, ниже будет видно почему.

Может показаться, что они какие-то кривые или грязные — но это просто масло, оно присутствует везде в знаковых количествах.

На матрицах есть маркирующее углубление. И вот тут я хочу обратить ваше внимание: они НЕ симметричны. И это вот маркирующее углубление должно приходиться на ту часть клеммы, которая обжимает жилы, а не изоляцию. Это ОЧЕНЬ важно, потому что если перевернуть — то провод недообожмется и выскочит нафиг. Я испортил пару клемм, не понимая — «как так-то?». 😉

Сами матрицы можно перевернуть кому как удобно — ну, чтобы провод в клемму можно было вставлять либо с левой стороны, либо с правой.

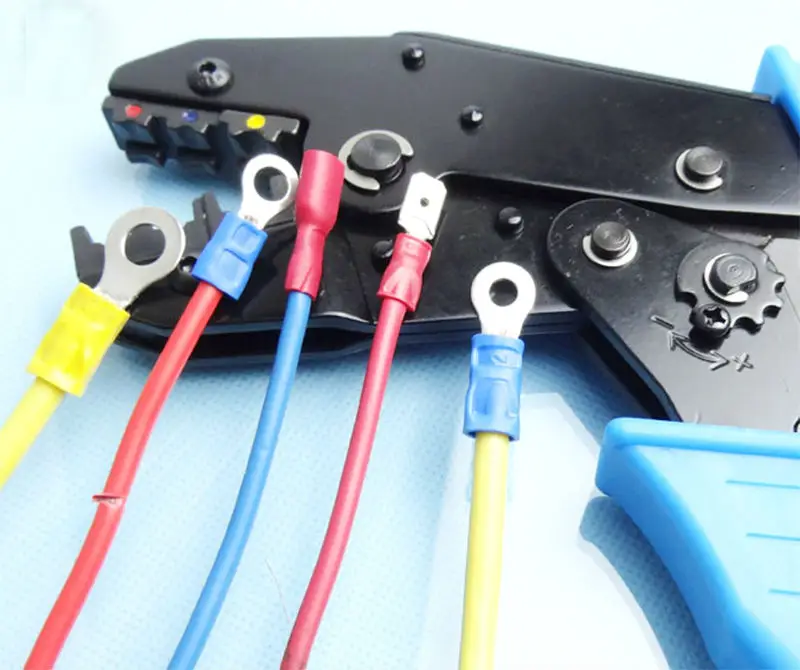

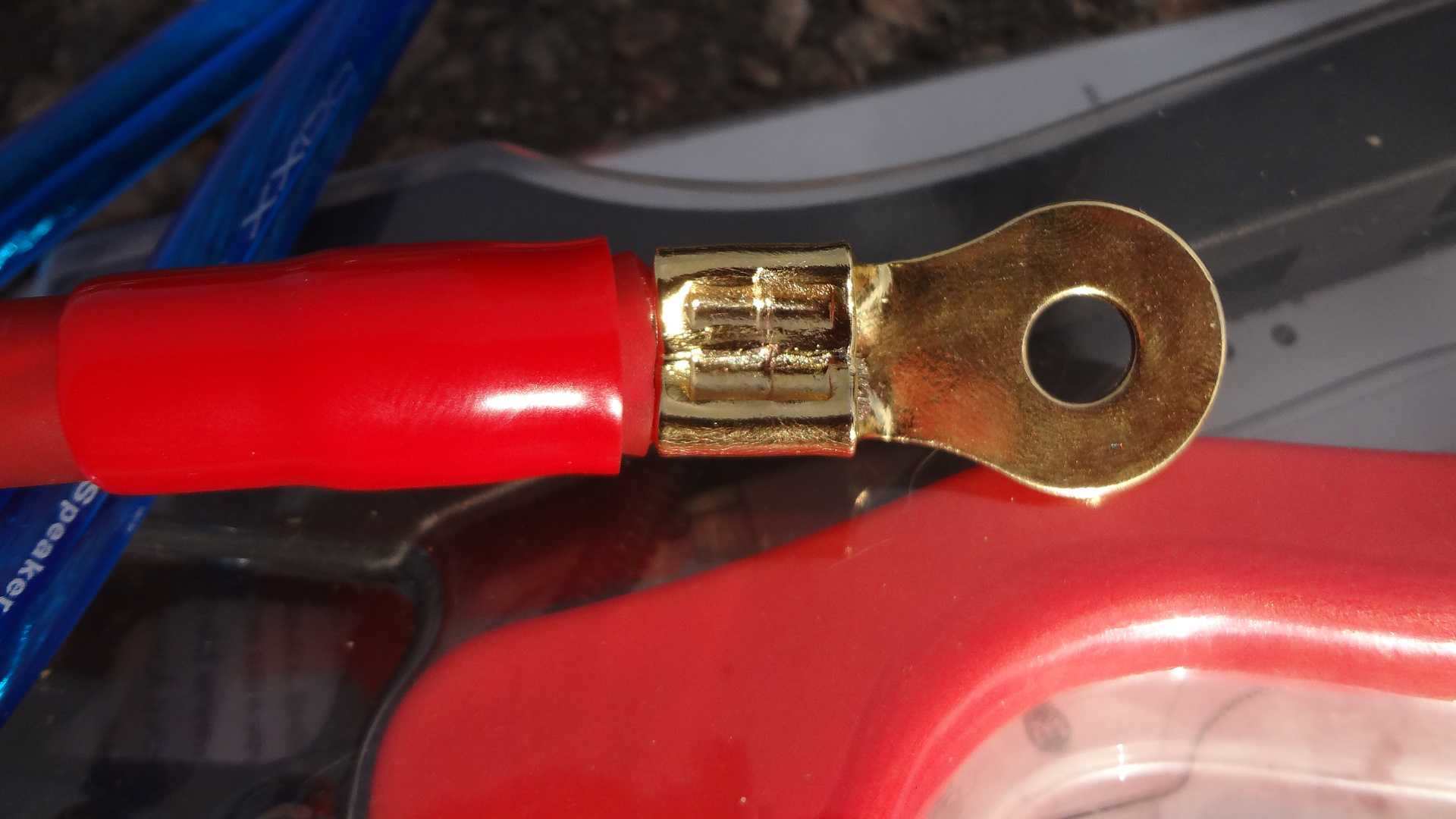

Результаты обжимки:

Со стороны провода не фотографировал, но пластик там обжимается тоже отлично.

В компании «коллег»:

Плохонькое видео работы:

Подведём итоги. Кримпер понравился, обжимает хорошо. Синие клеммы, правда, пока не пробовал по причине отсутствия наличия самих клемм, а желтые — по причине отсутствия таких проводов. Но не вижу поводов ем не работать. Из минусов могу отметить, пожалуй, плохую упаковку. Пара слоёв пупырки, вероятно, защитила бы ручки.

Докапываясь, можно также добавить, что кримперов подобного рода существует великое множество, и все они, блин, разные. В частности, матрицы от данной обжимки не подошли ни к одной из других моих обжимок. Этого, конечно, никто и не обещал, но было бы приятно.

В целом же — рекомендую, только попросите упаковать получше 😉

UPD: добавляю фото проверки на прочность. гиря 20кг. второе фото — уже при снятой гире.

Товар для написания обзора предоставлен магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

ATD WST-85028 Набор инструментов для снятия электрических обжимных клемм автомобильных проводов Инструмент для извлечения контактов разъема

Наличие товара — это оценка того, сколько времени потребуется, прежде чем он будет отправлен покупателю. Обратите внимание, что наличие НЕ указывает количество времени, которое потребуется для того, чтобы товар или заказ были доставлены покупателю. Фактическое время доставки зависит от выбранного способа доставки и других факторов.

Это статусы доступности, которые вы найдете на страницах наших продуктов.

• Обычно доставка осуществляется в течение 1 дня: этот товар есть на складе и будет отправлен в течение 24 часов (1 рабочий день) после размещения заказа. Фактическое время доставки зависит от выбранного способа доставки.
• Обычно доставка осуществляется в течение 3-5 дней: этот товар будет получен от одного из наших поставщиков после того, как вы разместите заказ, он должен прибыть на наш склад и быть отправлен в течение 3-5 рабочих дней. Фактическое время доставки зависит от выбранного способа доставки.
• Обычно отгружается в течение 4-6 дней: этот товар есть в наличии на нашем складе в ЕС и будет отправлен в течение 4-6 рабочих дней после размещения заказа. Фактическое время доставки зависит от выбранного способа доставки.
• Обычно доставка занимает от 7 до 14 дней: * Этот товар будет получен от одного из наших поставщиков после того, как вы разместите заказ, и он должен прибыть на наш склад и быть отправлен в течение 7–14 рабочих дней. Фактическое время доставки зависит от выбранного способа доставки.
• Обычно отгружается в течение 21 дня: этот товар будет изготовлен на нашем заводе после того, как вы разместите заказ, и будет отправлен в течение 21 рабочего дня. Фактическое время доставки зависит от выбранного способа доставки.
• Нет на складе: этого товара нет на складе, и в настоящее время он недоступен у наших поставщиков.



*Если статус доступности товара «В наличии — обычно отгружается в течение 7–14 дней», то товар находится в наличии на региональном складе и будет отправлен в течение 7–14 рабочих дней после размещения заказа. . Фактическое время доставки зависит от выбранного способа доставки.

ДОСТАВКА ПО ВЕЛИКОБРИТАНИИ (до 2 кг)

Большинство товаров находится на складе, и мы делаем все возможное, чтобы отправить их как можно скорее. Большинство товаров обычно доставляются в течение 2-3 рабочих дней (суббота НЕ считается рабочим днем). Тем не менее, имейте в виду, что некоторые товары хранятся для нас у наших поставщиков, поэтому доставка этих товаров займет примерно 4-6 рабочих дней. Пожалуйста, убедитесь, что вы проверили предполагаемую дату доставки в списке.

Мы предлагаем все товары с БЕСПЛАТНАЯ ЭКОНОМИЧЕСКАЯ ДОСТАВКА ПО ВЕЛИКОБРИТАНИИ (Северная Ирландия, Шотландское нагорье и острова, остров Мэн, остров Силли, остров Уайт, Джерси и Гернси не имеют права на бесплатную доставку, если товар не может быть отправлен в пост). Если вы выберете бесплатную доставку, товар будет отправлен наиболее экономичным способом.

ОБРАТИТЕ ВНИМАНИЕ:  Для всех отправлений Royal Mail они стремятся доставить ваш товар в течение 1–3 рабочих дней, но это не гарантируется. Если через 7 дней вы не получили свой товар, пожалуйста, свяжитесь с нами. Мы не можем заменить отсутствующие заказы, пока не истечет этот 14-дневный период.

ДОСТАВКА ПО ВЕЛИКОБРИТАНИИ (более 2 кг)

Мы используем все основные курьерские службы (DHL, DPD, Parcel Force и Royal Mail). У нас есть несколько складов, поэтому в зависимости от того, где находится товар, мы будем использовать транспортную компанию, закрепленную за этим складом. Мы постараемся сообщить вам о курьере, используемом на странице списка.

Бесплатная доставка только для материковой части Великобритании. К сожалению, покупателям в отдаленных районах при оформлении заказа будет добавлена ​​​​доплата за почтовые расходы.

ПОСТАВКИ ПО ЕС

Поскольку Великобритания вышла из ЕС, для получения любых товаров, отправленных с нашего склада в Великобритании, скорее всего, потребуется таможенная пошлина и НДС. Мы включим номер eBay IOSS и покажем уплаченный НДС (как это делается на сайте eBay). Обратите внимание, что мы абсолютно не контролируем таможенную обработку/задержки/сборы. Мы просим покупателей проявить терпение, и если от вас требуются какие-либо действия для прохождения таможни, вы должны связаться с транспортной компанией как можно скорее, чтобы избежать каких-либо возвратов (поскольку первоначальные почтовые расходы не могут быть возвращены).

У нас есть склад в ЕС, и если мы сможем, мы постараемся использовать его для вашей доставки. Это не всегда возможно, но если мы можем, то будем, так как это будет означать отсутствие таможенных пошлин и пошлин.

ДОСТАВКА В НЕ ЕС

Для клиентов из стран, не входящих в ЕС, мы считаем, что быстрее и дешевле отправлять нашу продукцию напрямую с нашего завода-изготовителя в CPR. Это обеспечивает лучшую ценность для клиента, потому что стоимость доставки примерно на 40% дешевле, а также примерно на 5 дней быстрее в пути. Если вы недовольны этим, вам нужно будет сообщить нам об этом в момент заказа, но, поскольку это дешевле и быстрее, мы сомневаемся, что возникнут проблемы, поскольку мы хорошо разбираемся в экспорте.

Некоторые товары находятся только на нашем складе в Великобритании, поэтому их придется отправлять оттуда. ). Обратите внимание, что мы абсолютно не контролируем таможенную обработку/задержки/сборы. Мы просим покупателей проявить терпение, и если от вас требуются какие-либо действия для прохождения таможни, вы должны связаться с транспортной компанией как можно скорее, чтобы избежать каких-либо возвратов (поскольку первоначальные почтовые расходы не могут быть возвращены).

Важная информация о доставке:

• Если товар возвращается к нам как неудачно доставленный, то, к сожалению, вам придется заплатить еще раз за повторную отправку товара.
• Для большинства доставок требуется подпись при доставке.
• У нас есть много складов по всей Великобритании, поэтому вы можете обнаружить, что если вы заказываете два или более разных продукта, они могут быть отправлены отдельно. Элементы будут поступать на службу, указанную для каждого элемента.
• Мы также можем использовать курьера, отличного от указанного на странице продукта, из-за наличия.
• Мы НЕ отправляем в следующие зоны: Африка, Центральная Америка и Карибский бассейн, Ближний Восток, Южная Америка.
• Полный список стран, за исключением почтовых отправлений: Албания, Андорра, Беларусь, Босния и Герцеговина, Хорватия, Республика Кипр, Чехия, Эстония, Гибралтар, Греция, Гернси, Венгрия, Исландия, Джерси, Латвия, Лихтенштейн, Македония. , Молдова, Монако, Черногория, Румыния, Сан-Марино, Сербия, Шпицберген и Ян-Майен, Украина, город-государство Ватикан, Бруней-Даруссалам, Камбоджа, Гонконг, Индонезия, Лаос, Макао, Малайзия, Филиппины, Тайвань, Вьетнам, Американское Самоа, Острова Кука, Фиджи, Французская Полинезия, Гуам, Кирибати, Маршалловы Острова, Микронезия, Науру, Новая Каледония, Ниуэ, Палау, Папуа-Новая Гвинея, Соломоновы Острова, Тонга, Тувалу, Вануату, Уоллис и Футуна, Западное Самоа, Бермуды, Гренландия, Мексика, Сен-Пьер и Микелон, Афганистан, Армения, Азербайджанская Республика, Бангладеш, Бутан, Китай, Грузия, Индия, Япония, Казахстан, Корея, Юг, Кыргызстан, Мальдивы, Монголия, Непал, Пакистан, Шри-Ланка, Таджикистан, Туркменистан, Узбекистан
• Мы не несем никакой ответственности за случайные или косвенные убытки, понесенные в результате задержки доставки.

Как обжать провода свечей зажигания — Pertronix

Келли Мерроу
20 декабря 2021 г.

Правильно обжать провода свечей зажигания не так просто, как кажется, и неправильно обрезанный и обжатый провод может оставить пространство между концами провода свечи зажигания и клеммами. Если это произойдет, между проводником и клеммой появится зазор, увеличивающий сопротивление и создающий ненужную нагрузку на систему зажигания, что приведет к пропуску зажигания свечи зажигания, уменьшению расхода топлива и ускорению, износу каталитического нейтрализатора.

Внимательное прочтение этой статьи поможет избежать этих проблем и поможет вам выбрать правильные продукты зажигания PerTronix для вашего проекта.

Обжимные наконечники свечей зажигания

Большинство автолюбителей и ремонтных мастерских покупают предварительно обрезанные комплекты проводов свечей зажигания для своего года выпуска и двигателя. К сожалению, они обычно полууниверсальны, а это означает, что они могут быть не совсем той длины, которую вы ищете при чистой установке.

Если вы решите отказаться от заводской проводки свечей зажигания (это означает, что вы идете вокруг клапанной крышки, а не над ней), вам может потребоваться изготовить собственные провода свечей зажигания.

Как обжать провода свечей зажигания: Необходимые инструменты

Свечи зажигания являются неотъемлемой частью движущегося автомобиля. Они в буквальном смысле дают искру, которая воспламеняет воздушно-топливную смесь, создавая мини-взрыв, производящий энергию. Вилки создают электрическую дугу между двумя проводами, которые находятся достаточно близко, чтобы между ними скакал электрический ток.

 Исправный провод свечи зажигания начинается с обжима между проводом свечи зажигания и клеммой провода, поэтому вам понадобится обжимной инструмент. Некоторые инструменты, которые следует учитывать при обжиме проводов свечей зажигания, включают:

• Обжимные клещи с храповым механизмом – используйте сменные губки
• Инструмент Pro Crimp – специально для обжима
• Автономные инструменты для зачистки проводов – специально для проводов свечей зажигания
• Колпачки заглушек — используются для крышек распределителя в виде гнезд
• Концевые наконечники – используются для крышек распределителя в виде гнезд

Обжим проводов свечей зажигания: шаг за шагом

Если вы только учитесь обжимать провода свечей зажигания, будьте терпеливы. Если вы заядлый коллекционер автомобилей или ремонтник, это может быть хорошим напоминанием. При обжиме проводов свечей зажигания обращайтесь за помощью, когда вы не уверены.

Шаг 1:

С помощью съемника Pertronix снимите внешний слой силикона, оставив около 0,75-1 дюйма проводника видимым для однообжимных клемм. Обратите внимание, что вам понадобится меньшая длина для клемм с двойным обжимом — одна для проводника и одна для силиконовой оболочки.

Шаг 2:

Определите, есть ли у вас одинарные или двойные обжимные клеммы. Большинство традиционных клемм свечей зажигания в виде розеток изготовлены из латуни и имеют одинарную обжимку (жила провода загнута назад и обжата силиконовой оболочкой). Клеммы с двойным обжимом менее распространены, но встречаются в современных клеммах в стиле HEI и на конце провода свечи зажигания. Они серебристого цвета, а проводник и силиконовая оболочка должны быть обжаты под отдельными секциями корпуса терминала, чтобы они работали.

Шаг 3:

С помощью одинарного обжима загните проводник поверх силиконовой оболочки. В то же время, удерживая проводник на месте, наденьте клемму на проводник. Наконец, поместите его в седло внутри терминала (чтобы предотвратить его выскальзывание).

Шаг 4:

Затем, взяв в руки обжимной инструмент, вставьте в него провод и клемму и крепко сжимайте до тех пор, пока выступы не согнутся и не прижмутся к проводу свечи зажигания. Опять же, убедитесь, что у вас надежное соединение, и проверьте сопротивление каждого провода, чтобы обеспечить непрерывность. Наконец, наденьте чехол на конец клеммы и повторите для каждой свечи зажигания. Использование диэлектрической смазки может облегчить установку чехла. Поздравляем, вы успешно обжали провода свечей зажигания.

Клеммы проводов с двойным обжимом

Выполните шаги 1 и 2, описанные выше, при обучении обжиму проводов свечей зажигания, но рассмотрите следующий процесс для клемм проводов с двойным обжимом. Обратите внимание, что большая часть процесса такая же, за исключением того, что вы можете обойтись меньшей длиной проводника, если создаете провод для свечи зажигания.

Шаг 3:

При использовании двойного обжима проводник и оболочка должны обжиматься отдельно. Провод обжимается на меньшей площади, а силиконовая оболочка обжимается под большей площадью. Мы рекомендуем обжимать силиконовую оболочку перед проводником.

Как подвести концы к проводам свечей зажигания

Как и в любом деле, важно правильно завершить начатое. Опять же, если вы изучаете, как обжимать провода свечей зажигания, тщательно выполняйте все шаги и читайте предупреждения и этикетки производителя перед началом.

Концы свечей зажигания или клеммы замыкают цепь. Следует учитывать два типа соединения:

• Наиболее распространенный — чехол с разъемом большего размера внутри, который защелкивается на гайке клеммы.
• Менее распространенный — кожух, который соединяется непосредственно с резьбовым шпилькой клеммы

Далее, при обучении обжиму концов проводов свечей зажигания следует учитывать три конфигурации.
