Карбюратор к 126 к – устройство, жиклеры, настройка, модернизация

Современная автомобильная промышленность оснащает автомобили электронным впрыском топлива, форсунка служит как модернизация системы. Карбюратор к 126 к,  казалось бы прожили свой век, но даже сейчас возможно встретить автомобиль такого типа. Карбюратор к 126 к устанавливается на автомобили УАЗ-452, узлы и агрегаты которого славятся своей надежностью, долговечностью. Карбюраторные двигатели отличаются облегченным техническим обслуживанием, условиях скудного автосервиса.

Содержание статьи

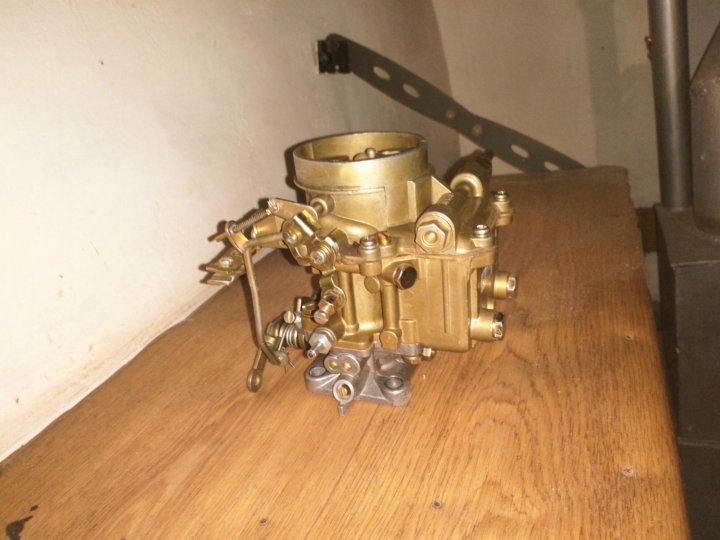

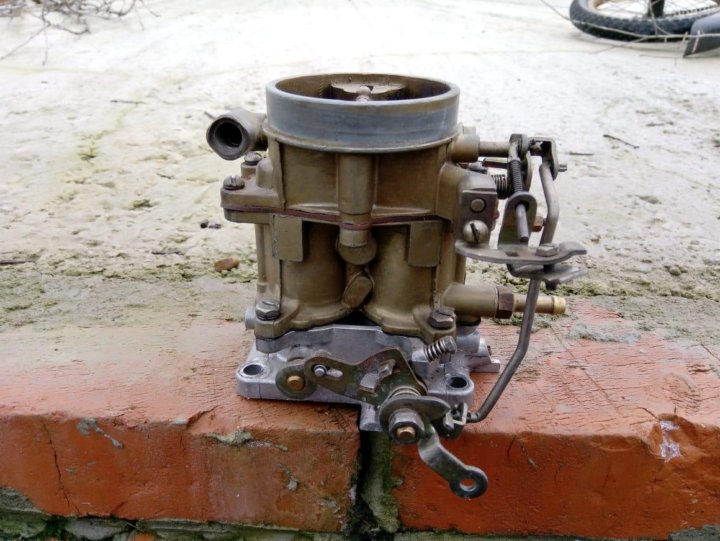

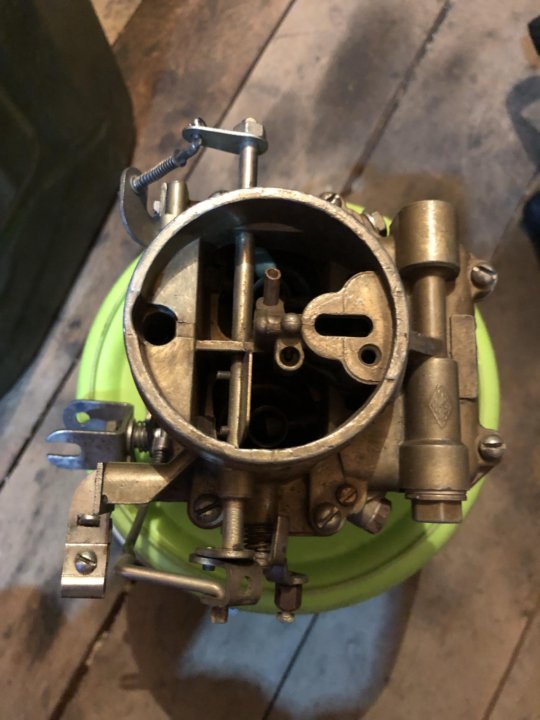

Общее техническое описание и устройство карбюратора к 126 к

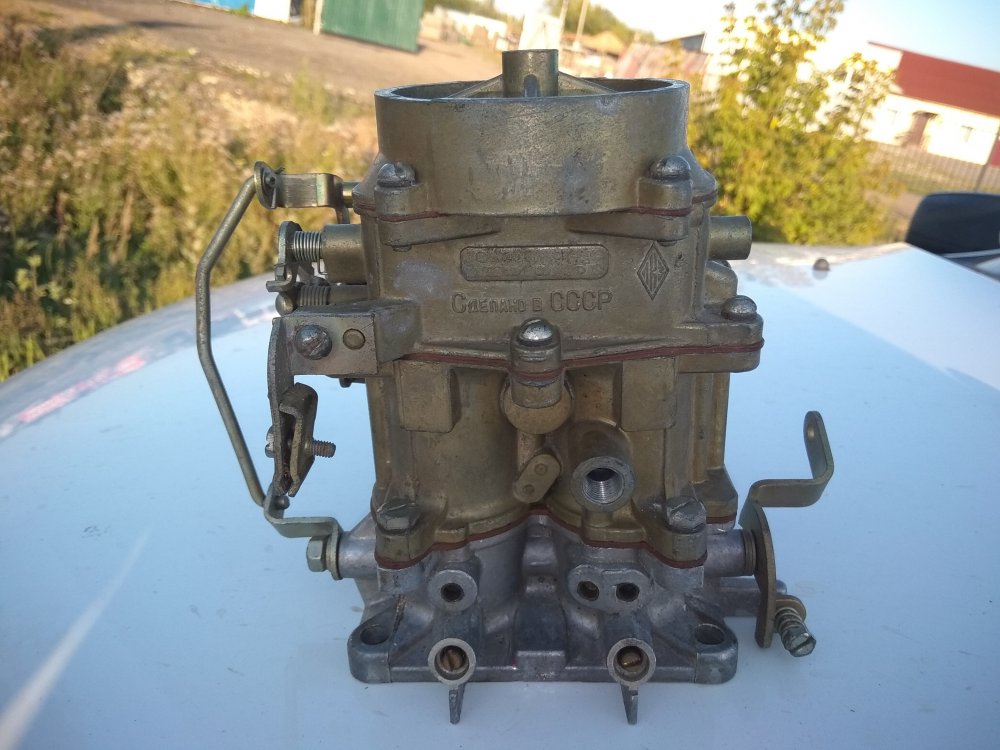

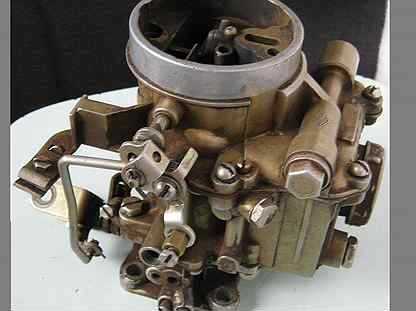

На автомобили отечественного производства устанавливались карбюраторные агрегаты продолжительное время. Основное строение аналогично системам, применяемым в других марках авто. Карбюратор 126 модельного ряда за счет сбалансировано настроенных узлов стабильно, эффективно выполняет загрузку топлива в камеры сгорания двигателя. Общее устройство представляет собой двухкамерный агрегат с системой последовательности открытия.

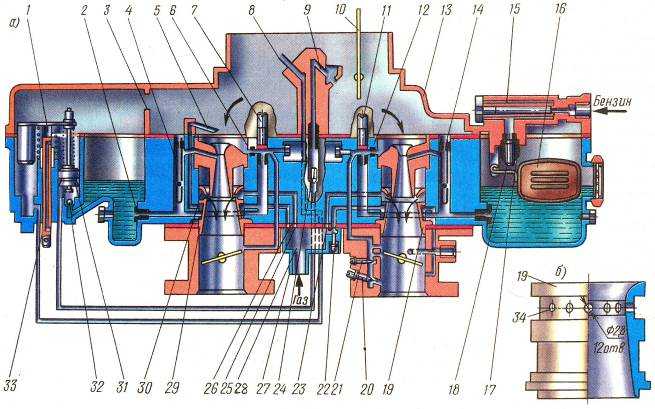

Карбюратор К-126 схема и устройство: 1.Смесительная камера. 2. Винт качества смеси. 3. Отверстие вакуумного регулятора. 4. Рычаг привода дроссельных заслонок. 5. Винт количества смеси. 6. Диффузор большой. 7. Диффузор малый. 8. Ось воздушной заслонки. 9. Пружина воздушной заслонки. 10. Крышка поплавковой камеры. 11. Воздушная заслонка. 12. Распылитель ускорительного насоса. 13. Топливный жиклер холостого хода. 14. Корпус поплавковой камеры. 15. Смотровое окно. 16. Дроссельная заслонка. 17. Винт крепления корпуса. 18. Винт крепления крышки. 19. Распылитель экономайзера. 20. Привод ускорительного насоса. 21. Главный воздушный жиклер. 22. Пробка фильтра. 23. Эмульсионная трубка. 24. Поршень ускорительного насоса. 25. Кулиса привода. 26. Ось вторичной дроссельной заслонки. 27. Направляющая втулка. 28. Главный топливный жиклер.

Описание работы камер основывается на загрузке двигателя, при стабильных режимах работы, топливо поставляется только через первую камеру, максимальные нагрузки требуют открытия вторичной камеры. Расположение дозирующих узлов карбюратора к 126 в крышке и корпусе агрегата, выполняет функции поставки топлива к камере сгорания. Материал для изготовления карбюраторов обычно используют из сплавов алюминия, он менее подвержен коррозийным процессам, отличается стойкостью к повышенным температурам.

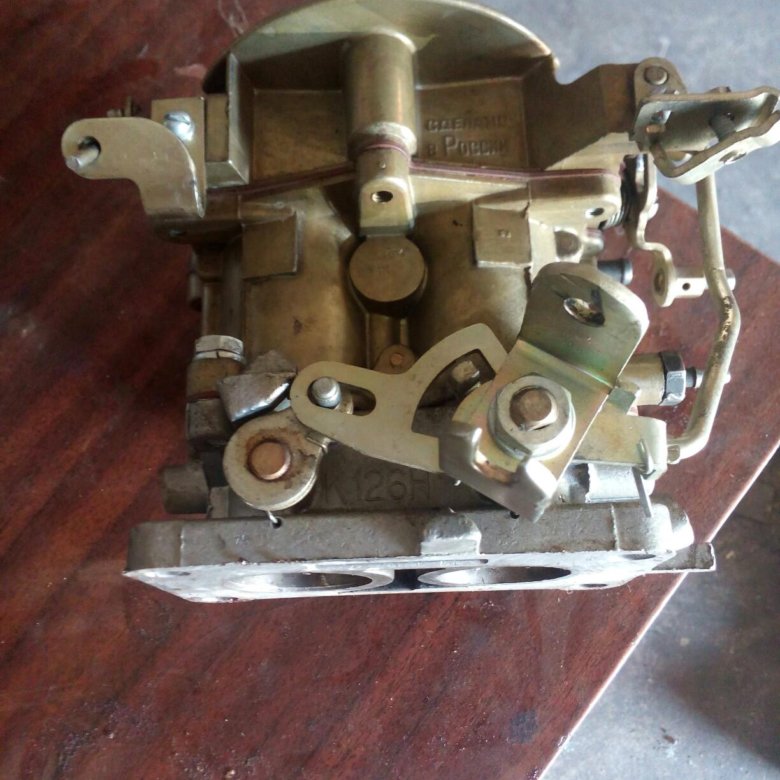

Поплавковая камера

Корпус камеры состоит из составляющих элементов для работы карбюратора. Диффузоры используются для подачи готовой смеси непосредственно в цилиндры, привод ускорительного насоса и иголка отвечают за подачу топлива при полной загрузке двигателя. Механизмы холостого хода, экономайзера отвечают за стабильную работу на ХХ, при ускорении автомобиля.

Поплавковая камера карбюратора: 1. Топливный фильтр 2. Топливный клапан 3. Поплавок.

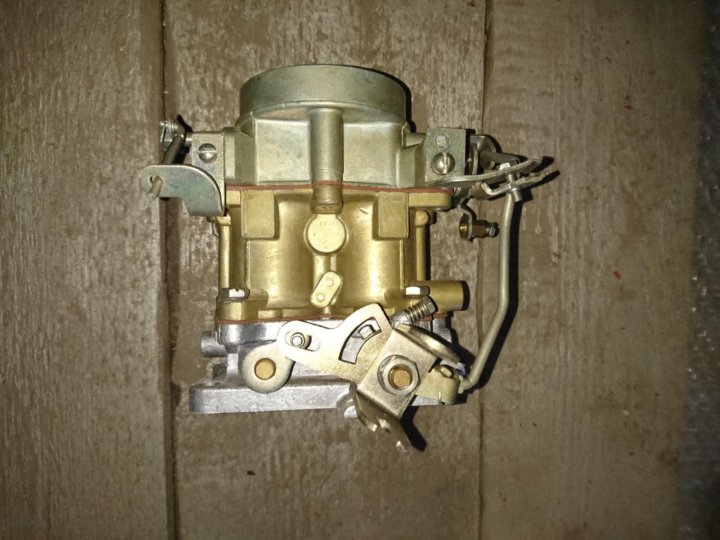

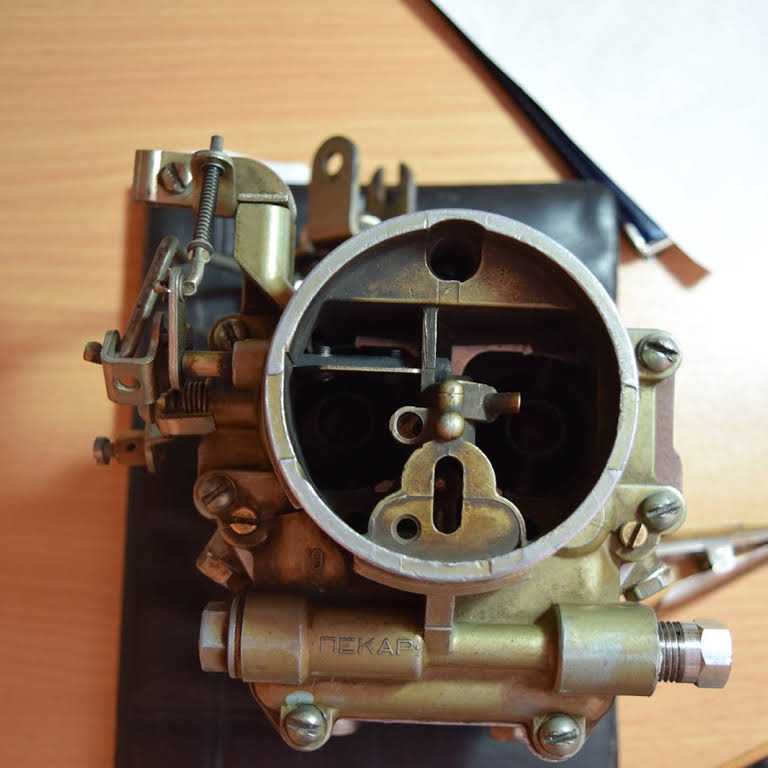

Устройство и ремонт карбюратора к 126 состоит таким образом, что возможна простая замена жиклеров без полного снятия агрегата с двигателя. Жиклер для холостого хода расположен на внешней части к 126гу карбюратора. Воздушная заслонка располагается в крышке агрегата, непосредственной близости с автоматическими клапанами. Заслонка соединяется с приводом газа дросселя, для работы холодного пуска двигателя.

Поплавковая система работает за счет механизма, закрепленного на крышке карбюратора к 126г. Система отвечает за контроль количества топлива к карбюратору для равномерной работы двигателя при всех типах загрузки. Поплавок выполнен из тонколистовой латунной стали, игольчатого клапана.

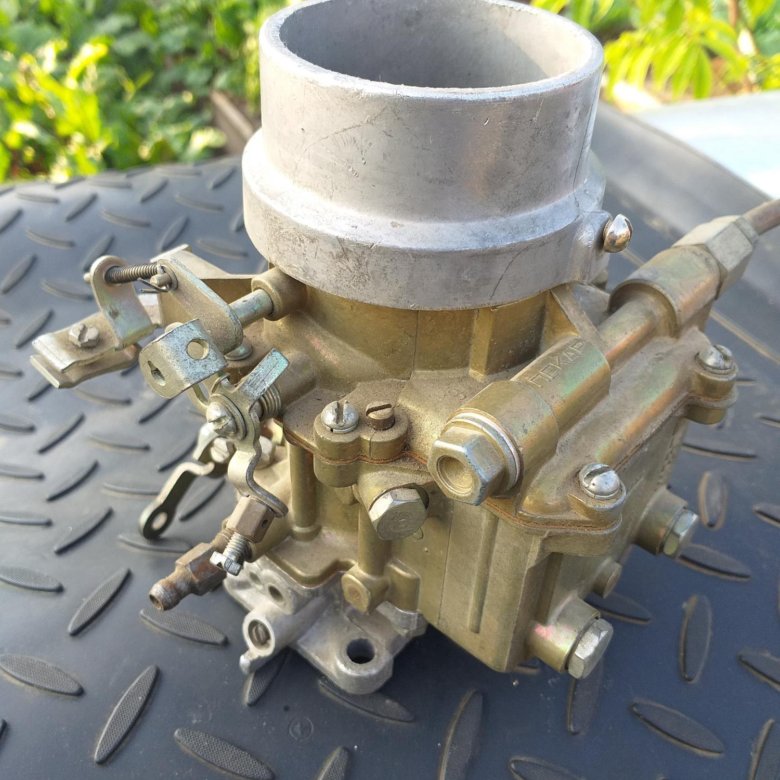

Принцип действия

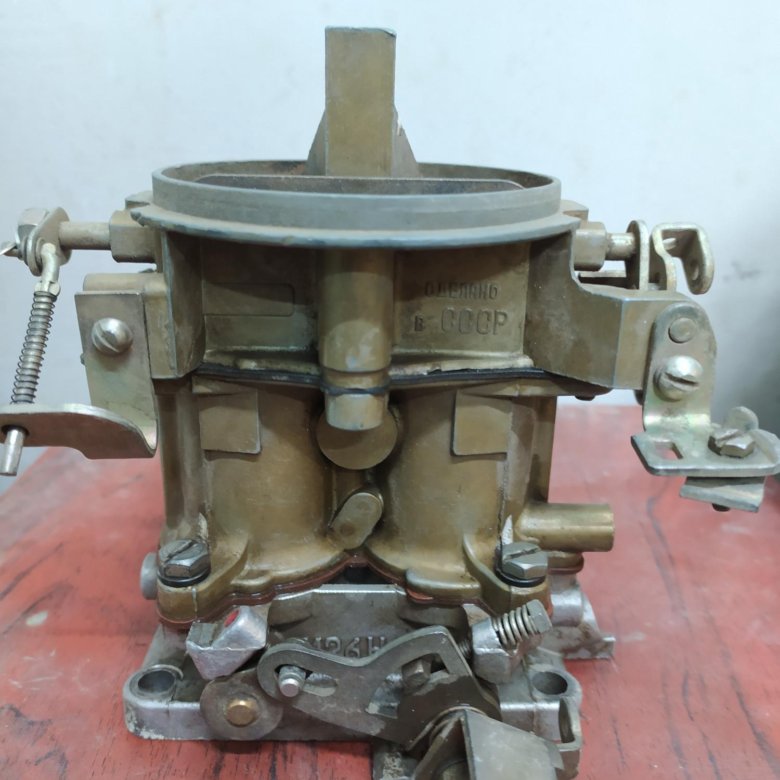

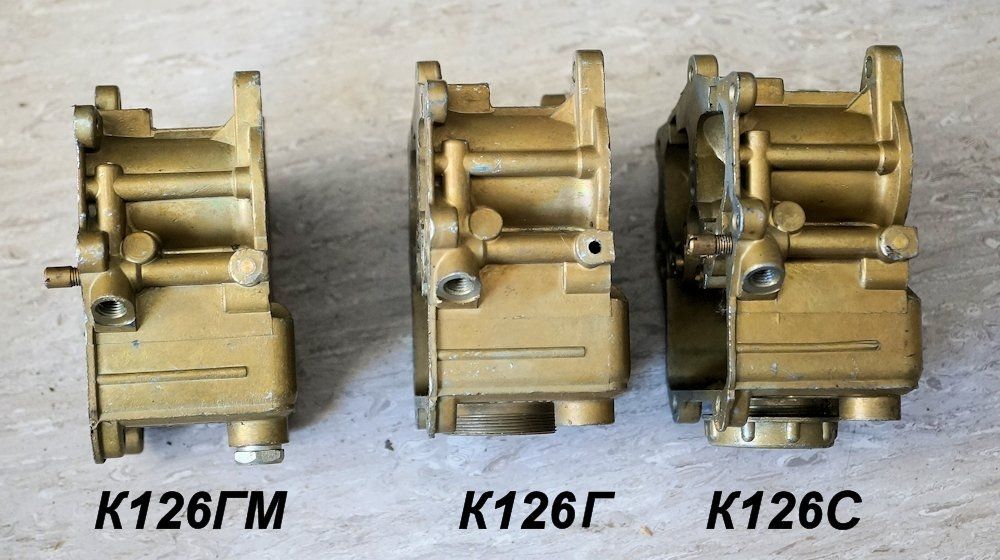

Главный корпус системы к126н состоит из двух камер для смешивания топлива. Регулировка холостого хода производится винтами снаружи корпуса для более быстрой, удобной настройки. Переходные отверстия, расположены в паре с системами регулировки, служат для четкой работы дозирующей системы.

Параметры дозирующих элементов карбюраторов
ПараметрыМодификации карбюраторов
К126ДК12611К126ЕК126БК135
Диаметр большого диффузора, мм2123272727
Диаметр смесительных камер, мм3434343434
Главные топливные жиклеры, см³/мин.160180255330310
Главные воздушные жиклеры, мм, см³/мин.280180143по125
Топливные жиклеры холостого хода, мм, см³/мин.5000,675по90
Воздушные жиклеры холостого хода, мм, см³/мин.300470315420600
Распылитель экономайзера, мм00,700,7500,7500,700,75
Распылитель ускорительного насоса, мм00,600,600,600,600,6
Жиклеры мембранной камеры: воздушный, см³/мин. вакуумный см³/мин.45 31060 250
Производительность ускорительного насоса за К) полных ходов, см³>12

Устройство производит работу за счет воздушного торможения. Все узлы к126гм, отвечающие за стабильный запуск, работу при любых загрузках, располагаются в первой смесительной камере. Экономайзер и его игла располагаются в воздушном патрубке второй камеры, оснащен распылителем для большего эффекта.

Особенности работы ускорительного насоса и системы холостого хода

Ускорительный насос служит для подачи топлива в двигатель при полной загрузке автомобиля. В момент полного нажатия на педаль акселератора, специальная система, состоящая из поршня в цилиндре, начинает накачивать топливо, передает к камере сгорания. Приводной механизм экономайзера также отвечает за подачу топлива, однако работает относительно по другой схеме.

Ускорительный насос: 1. Направляющая втулка 2. Главный топливный жиклер.

Системой холостого хода оснащаются все автомобили подобного рода, в том числе и карбюраторы серии к 126 гу, установленные на УАЗ – буханка и ГАЗ. Она позволяет держать ровные обороты при отсутствие нагрузки, экономить топливо. Регулировочный винт, отвечает за качество смеси при любых загрузках, настройка карбюратора к 126 к производится с особой осторожностью.

Техническое обслуживание карбюратора

В процессе эксплуатации, карбюратор к 126 как и любой узел транспортного средства требует технического обслуживания. Устройство должно быть чистым, частицы пыли или грязи могут нарушить работу устройства карбюратора к126гу, понадобится регулировка в самый неподходящий момент. Промывка деталей устройства производится по мере загрязнения, целях профилактики.

Очистка и промывка агрегата производится согласно с установленными регламентом обслуживания сроки. Карбюратор к 126 к необходимо проверить при первых признаках его неисправности, повышенный расход топлива, снижение отдачи при загрузке, дергания двигателя на холостых оборотах.

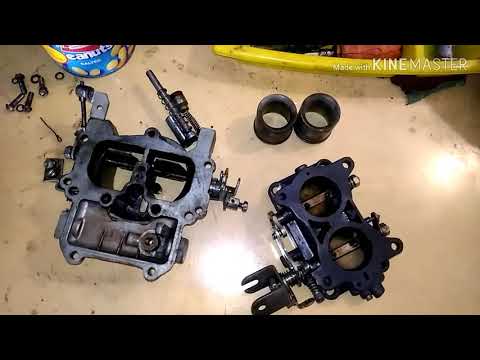

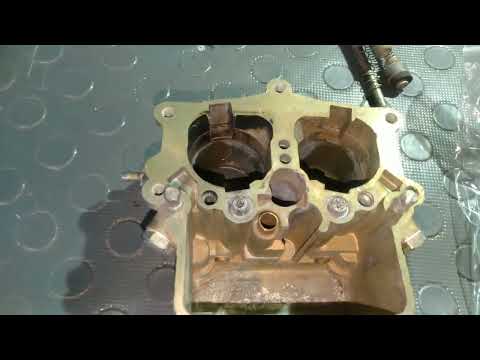

Для полной очистки требуется демонтаж карбюратора 126 г, требуется снять корпус воздушного фильтра, отсоединить шланги подачи топлива, троса привода, шланг вакуумного ускорителя системы зажигания. После демонтажа, разбирается узел подачи топлива холодного двигателя, крышка поплавковой камеры.

Очистка корпуса, систем производится химическими средствами, распространенными в автомагазинах, либо горючей смесью. Запрещается производить работы металлическими предметами, так как существует вероятность повредить топливные каналы или расширить отверстия.

При процессе работы следует обратить внимание на несколько параметров:

  1. Выверка жиклеров производится посредством демонтажа, измерением заранее изготовленным металлическим прутом нужного диаметра;
  2. Проверка прилегания заслонок к корпусу, при полном усилие на тягу между стенками не должно быть зазоров;
  3. Уровень топлива в поплавковой камере. Перемещение поплавка должно быть беспрепятственным. Герметичность поплавка проверяется в водяной ванне, после ремонта вес должен быть от 12 до 15 грамм.

Следует понимать, что засорение системы к126н происходит вследствие использования некачественного топлива или фильтрующих элементов. Поэтому, после процедуры очистки необходимо заменить все фильтра топливной, воздушной системы к126гм, отрегулировать своим и руками клапана.

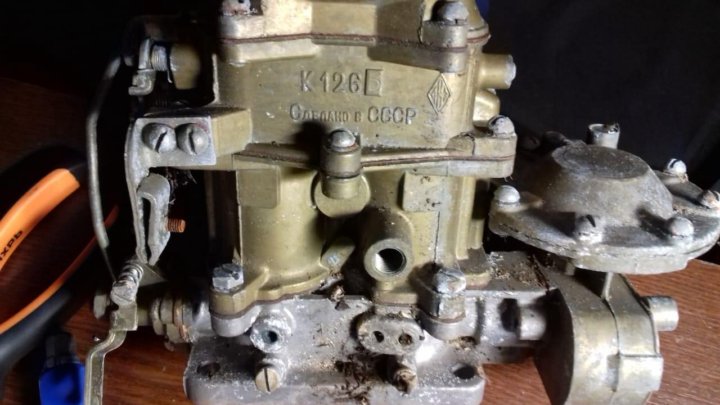

Основные неисправности карбюратора

Признаками неисправности агрегата может быть совокупность причин или некачественное техническое обслуживание. Перед тем, как производится ремонт, регулировка карбюратора к126г, проверяются узлы системы зажигания, свечи, бронебойные провода. Причины плохой работы загрузки топлива могут быть вызваны нарушением регулировок механизмов неграмотным специалистом, изношенные уплотнители, засорение каналов или воздушного жиклера.

Основные симптомы неисправности приведены ниже:

  1. Двигатель не запускается, происходит перелив топлива вследствие высокого уровня поплавковой камере (не отрегулирован уровень).
  2. Мотор запускается не с первого раза, протраивает и глохнет. Карбюратор к 126 имеет фильтр, который засорен, качество смеси не допустимо и не отрегулировано.
  3. Обедненная смесь или низкий уровень бензина в поплавковой камере являются причинами пропусков, провалов при работе цилиндров мотора.
  4. Плавающие обороты и провалы на холостом ходу дают знать о засоренном жиклере ХХ, либо обедненной смеси.
  5. Снижение мощности при загрузке свидетельствует о забитом топливном жиклере, обедненной смеси.
  6. Повышенный топливный расход обычно вызван неправильной регулировкой предела загрузки узла подачи топлива силового агрегата.

Конечно нельзя с уверенностью говорить о нарушении работы карбюратора к126г, установленного на УАЗ, устройство которого выходит из строя при приведенных признаках. Важно настраивать и проверить мотор, всю топливную магистраль, производится доработка своими руками системы зажигания. Профилактика, проверка состояния и регулировка карбюратора и узлов к126г на УАЗ никогда не будет лишней процедурой.

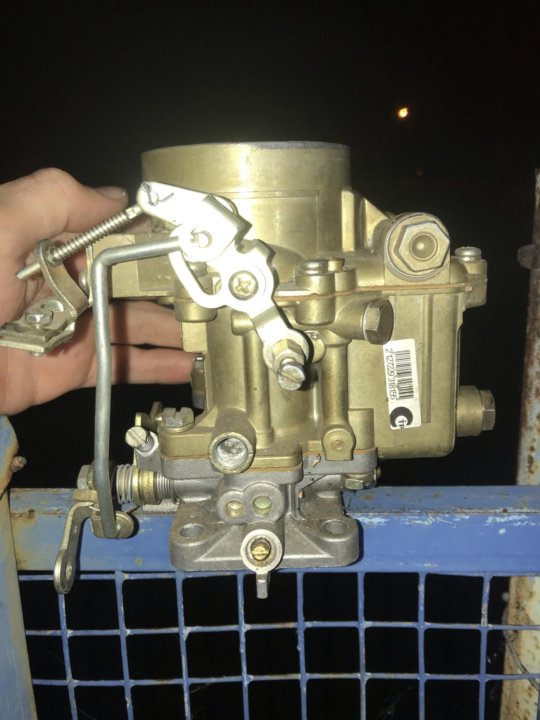

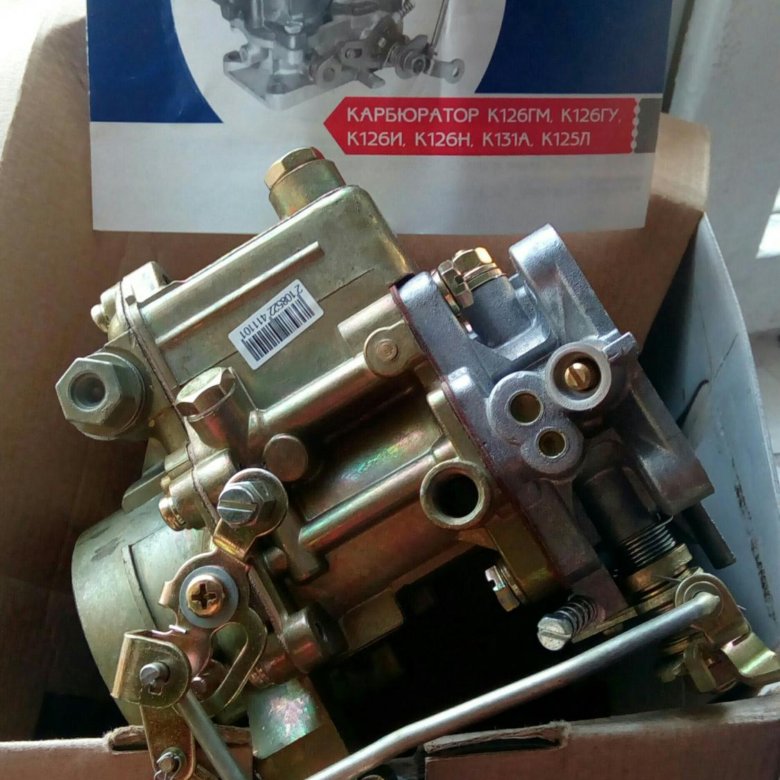

Правильная настройка всех систем карбюратора к 126 к

Перед тем, как настроить иглу своими руками необходимо проверить герметичность соединений и подключение все подводных шлангов. Необходимый уровень топлива в камере поплавковой устанавливается за счет уровня поплавка. Автомобиль, стоящий на ровной поверхности прогревается до рабочей температуры, после этого глушиться и проверяется уровень, от должен быть от 17.5 до 21 мм.

Применяемость тюнинга и настройка узлов холодного запуска происходит без лишнего инструмента, достаточно соединить рычаги заслонки, привода при правильной последовательности. Проверка производится вытягиванием ручки подсоса из салона на максимальный уровень, если в этом случае воздушная заслонка полностью перекрывает камеру, а в ослабленном положении открывает, значит система к126н работает исправно. Карбюратор к 126 к требует устанавливать количество оборотов холостого хода согласно схеме.

При рабочей температуре двигателя, необходимо настраивать количество оборотов на холостом ходу, которое должно составлять 500 в минуту, допускается отклонения в большую сторону при эксплуатации в зимний период.

Регулировка карбюратора к 126 и параметров холостого хода производится следующим образом:

  • Регулировочный винт качества настройки смеси закручивается до упора, а затем происходит откручивание на 2.5 оборота;
  • Двигатель прогревается до рабочей температуры, регулируются обороты углом открытия дроссельной заслонки;
  • Проверка результатов регулировки происходит резким нажатием на педаль газа, двигатель не должен заглохнуть, происходит плавное падение оборотов.

Регулировка не представляет особых сложностей и не требует затрат на инструмент и специальные средства. Именно по этой причине автомобильный завод выпускает карбюраторные к126гм автомобили, которые используются при тяжелых условиях, отдаленных от услуг автосервиса. Соблюдение периодичности ТО даст возможность эксплуатировать автомобиль на протяжении долгого срока без критических поломок.

Так же будет интересно

31.10.2022

Двигатель – одна из самых дорогих деталей любого автомобиля. Совершенно не важно какой у вас мотор: ДВС или же…

Далее 15.10.2022

От качественного моторного масла напрямую зависит работоспособность всех механизмов. Поэтому здесь очень важно…

Далее 15.10.2022

ОСАГО является обязательным страхованием автогражданской ответственности, и представляет собой, так называемый…

Далее 10.10.2022

Есть автомобильные детали, которые при выходе из строя повреждают многие другие элементы автомобиля. Это в. ..

Далее

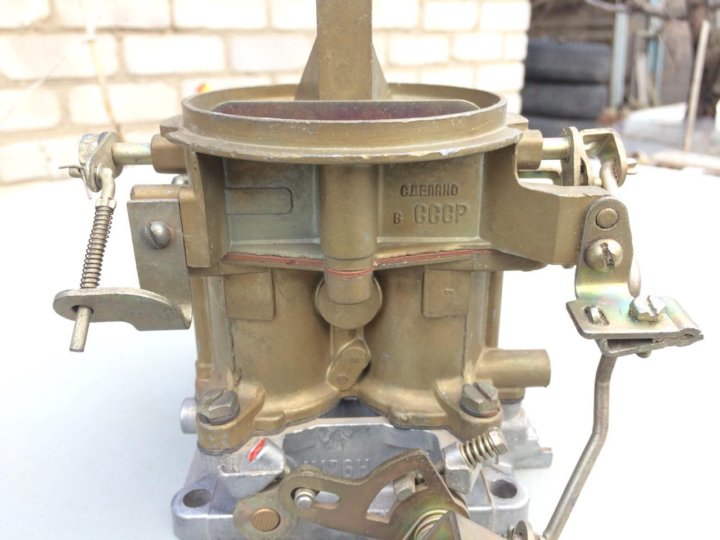

Карбюратор К-126Г, К-126-ГМ автомобиля «Волга»

Карбюратор К-126Г (рис. 1 и 2) — двухкамерный, с падающим потоком, последовательным открытием дроссельных заслонок и балансированной поплавковой камерой. Карбюратор имеет две смесительные камеры: первичная работает на всех режимах работы двигателя, вторая включается в работу при больших нагрузках (примерно после 2/3 хода дроссельной заслонки первичной камеры). Карбюратор имеет устройство для разбалансировки поплавковой камеры при закрытом положении дроссельной заслонки первичной камеры. В корпусе поплавковой камеры имеется окно для наблюдения за уровнем топлива. Карбюратор неприхотлив в работе, устойчив к засорению и плохому качеству топлива, обладает прекрасными характеристиками экономичности (в случае должного ухода). Основным недостатком является коробление корпуса от перегрева и чрезмерной затяжки резьбовых соединений. Карбюратор К-126Г несмотря на схожесть отличается от своего «наследника » К-126ГМ номиналами жиклеров и другими особенностями поэтому следует тщательно смотреть номиналы жиклеров при замене (См. Табл.1 и 2)

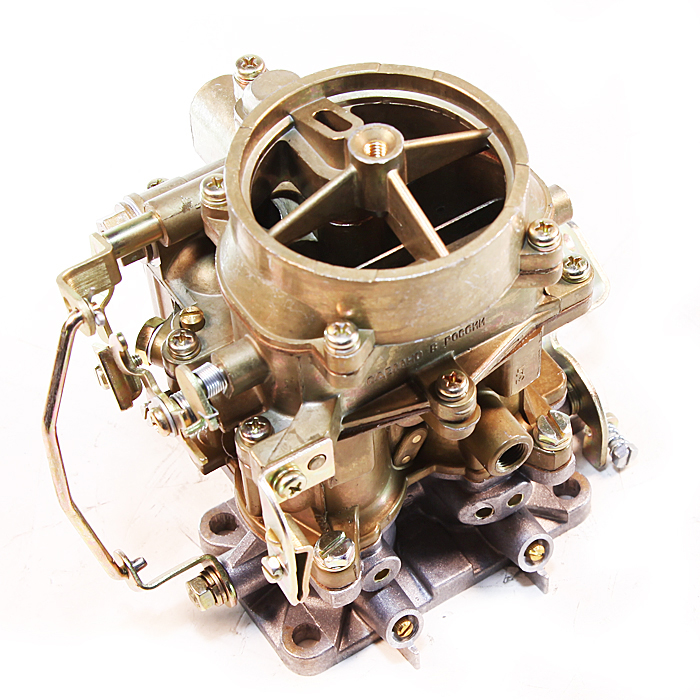

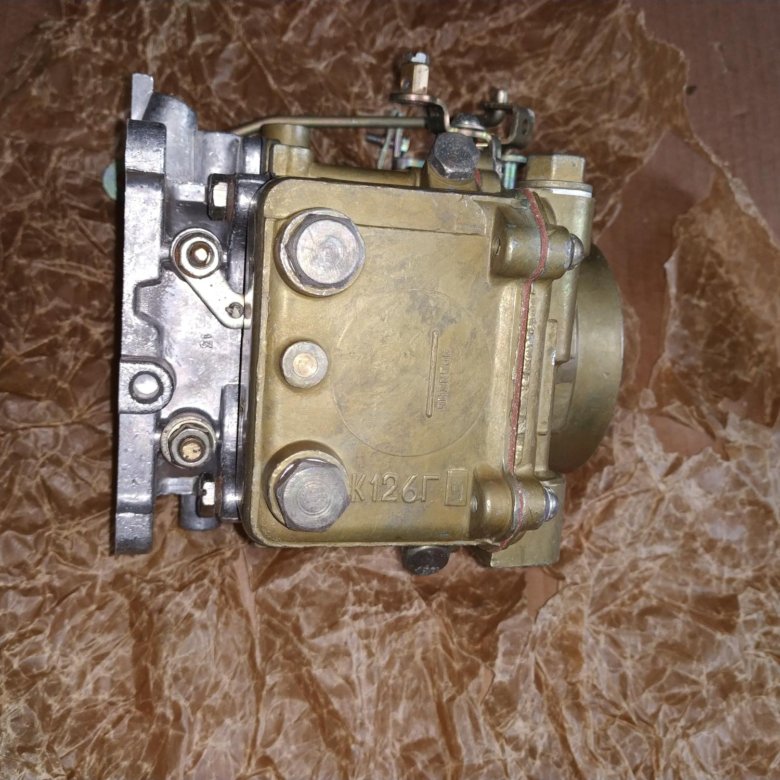

Рис. 1. Карбюратор К-126Г
1-кулиса дроссельной заслонки вторичной камеры; 2-корпус; 3-воздушная заслонка; 4-ось воздушной заслонки; 5-жиклер холостого хода; 6-пробка фильтра; 7-рычаг привода воздушной заслонки; 8-отверстие для штуцера трубки вакуумрегулятора; 9-винт регулировки качества смеси на холостом ходу; 10-тяга; 11-рычаг; 12-рычаг дроссельной заслонки; 13-винт ограничения закрытия дроссельной заслонки

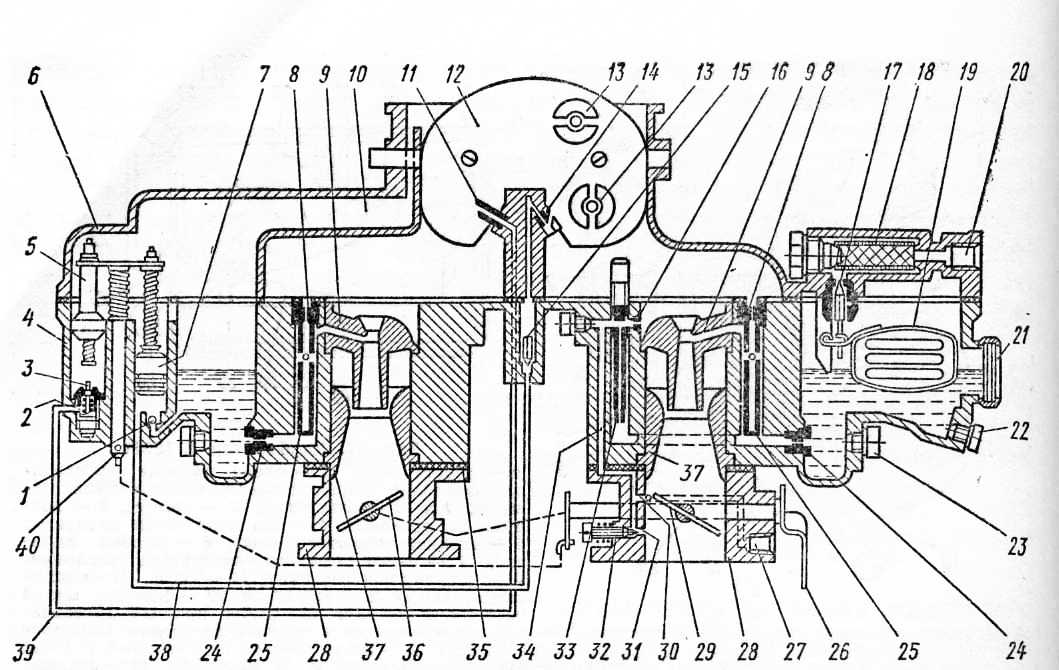

Рис. 2. Схема карбюратора К-126Г
