Кировец К-703МА-ОС и К-703МА-ОС2 – КатодСтрой

Описание

Фрезерно-роторный снегоочиститель на базе промышленного трактора К-703МА. Производительность до 1200 т/ч. Дальность отбрасывания снега до 25 м. Дополнительное оборудование – бульдозерный отвал, реверсивный пост управления и ходоуменьшитель.

Фрезерно-роторный снегоочиститель предназначен для очистки от снега шоссейных и внутригородских дорог, разбрасывания снежных отвалов, образованных бульдозерами и плужными снегоочистителями, прокладывания зимних полевых дорог по снежной целине. Фрезерно-роторный снегоочиститель “Кировец” К-703МА-ОС является одной из самых мощных и производительных отечественных снегоуборочных машин.

Для работы в суровых зимних условиях машина прошла дополнительную конструкционную адаптацию: были усилены вертикальные шарниры и шарниры гидроцилиндров рулевого управления, а также в шарнирах применены морозостойкие сменные втулки повышенной прочности.

Фрезы, разрабатывающие снежную массу и ротор, выбрасывающий снег через патрубок, смонтированы в общем корпусе, размещаемом на задней полураме снегоочистителя.

Изменение угла бросания и направления снежной струи вправо или влево производится с помощью поворотного кожуха ротора.

Дополнительное оборудование – бульдозерный отвал и реверсивный пост управления. Это оборудование позволяет дозагрузить машину в летний период и использовать ее как транспортное средство и машину для содержания дорог.

Благодаря наличию ходоуменьшителя трактор может использоваться как база для установки дорожных и лесных фрез и ротоваторов.

Механическая КПП с переключением передач без разрыва потока мощности внутри 4-х диапазонов позволяет в весений, летний и осений период эксплуатировать машину как сельскохозяйственный трактор 5 тягового класса.

Итак, сезонный сценарий эксплуатации этой машины может быть следующий:

Зима:

  • расчистка дорог
  • транспортировка грузов

Весна, лето, осень:

  • работа на сельхозработах в поле (обработка почвы и посев)
  • транспортировка грузов
  • закладка силоса
  • содержание и прокладка дорог
  • фреза и ротоватор

Характеристики

ОСНОВНЫЕ ПАРАМЕТРЫК-703МА-ОСК-703МА-ОС2
 Масса, кг, не более:
      – сухая (конструкционная) 15600 19400
      – эксплуатационная 16500 20000
 Распределение массы по осям,%:
      – передняя ось 58+2 55
      – задняя ось 42+2 45
Колея, мм 2255+40 2295
База, мм
3750+50		 3750
Наименьший радиус поворота (по оси следа наружного колеса с выключенным задним мостом), м 7,7+0,5 7,75
 Габаритные размеры, мм:
      – длина 9190+50 10500
      – ширина 3240+50 3290
      – высота 3580+40 3620
Предельный угол поперечной статической устойчивости, рад (град. ) 0,61(35) 0,61(35)
 Предельные углы, рад(град):
      – подъема (спуска) 0,31(18)…0,35(20) 0,35(20)
      – крена  0,21(12)…0,35(20)  0,35(20)
      – подъема с прицепом 0,21(12)…0,21(12) 0,21(12)
Емкость топливного бака, л 320 320
ДВИГАТЕЛЬ ЯМЗ-238НДЗ-1 ЯМЗ-238НДЗ-1
Номинальная мощность, кВт (л.с.) 173(235) 173(235)
Эксплуатационная мощность, кВт (л.с.) 160(217) 160(217)
Номинальная частота вращения, мин.-1 1700 1700
Предпусковой подогрев двигателя ПЖД-30 ПЖД-30
ТРАНСМИССИЯ
КПП – механическая, с переключением четырех передач без разрыва потока мощности в пределах каждого из четырех режимов (16 скоростей переднего и 8 скоростей заднего хода)
Скорости движения при номинальной частоте оборотов двигателя и отсутствии буксования, м/с (км/ч)		 Передний ход – 1,3(4,72). ..9,4(33,8) Передний ход – 1,3(4,72)…9,4(33,8)
Задний ход – 1,6(5,86)…6,7(24,0) Задний ход – 1,6(5,86)…6,7(24,0)
Скорость движения в рабочем диапазоне, с гидростатическим ходоуменьшителем м/с(км/ч) 0(0) …2,2 (8,0) 0(0) …2,2 (8,0)
Подмоторный и грузовой мосты – ведущие, грузовой мост – отключаемый
Межколесный дифференциал – самоблокирующаяся зубчатая муфта свободного хода
ХОДОВАЯ ЧАСТЬ
Подвеска мостов Жесткая Жесткая
Шины промышленные 29,5/75R25 29,5/75R25
Ободья разборные разборные
Рабочие тормоза – сухие, колодочного типа с пневмоприводом
Стояночный тормоз – колодочно-дисковый с пневмопружинным приводом
Рама машины – с усиленным вертикальным шарниром и шарнирами гидроцилиндров рулевого управления
Втулки в шарнирах повышенной прочности – морозостойкие, сменные
ТИП КАБИНЫ И ЕЕ ОБОРУДОВАНИЕ
Двухместная, цельнометаллическая, с термо-, вибро- и шумоизоляцией; со встроенным каркасом безопасности, защищающим оператора при опрокидывании машины (ROPS) и от падающих предметов (FOPS)
Реверсивный пост управления в кибине оператора – V
Сиденье оператора – подрессоренного типа
Вентиляторы обдува передних и задних стекол, остекление кабины оператора – тонированное 2 2
Остекление кабины оператора тонированное тонированное
Отопители в кабине оператора с регулируемыми режимами работы 2 2
ФРЕЗЕРНО-РОТОРНОЕ СНЕГООЧИСТИТЕЛЬНОЕ ОБОРУДОВАНИЕ
Фрезы, разрабатывающие снежную массу и ротор, выбрасывающий снег через патрубок, смонтированы в общем корпусе, размещаемом на задней (грузовой) полураме снегоочистителя
Изменение угла бросания и направления снежной струи вправо или влево производится с помощью поворотного кожуха ротора
Производительность, т/час 1200 1200
Дальность отбрасывания снега, м 10 – 25 10 – 25
Минимальная ширина полосы, очищаемой за один проход, м 3,1 3,1
Максимальный угол поперечного перекоса отвала, град. 11 11
Максимальная высота разбрасываемого снега за один проход, м 1,5 1,5
Максимальная высота подъема отвала, м 1,3 1,3
Максимальная высота погрузки, м 3 3
Угол поворота погрузочного желоба, град. 35 35

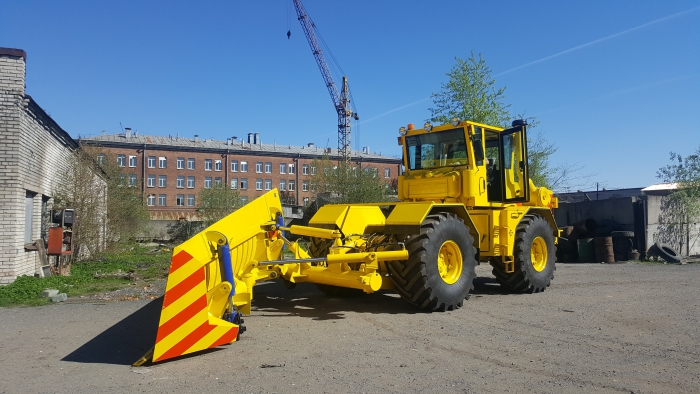

БУЛЬДОЗЕРНОЕ ОБОРУДОВАНИЕ
Устанавливается на подмоторной полураме самоходной машины
–		 V
Высота отвала, мм – 1100
Ширина отвала, мм – 3160
Глубина опускания отвала (бульдозерное положение при угле резания 55 град.), мм – 520
Максимальная высота подъема отвала, мм – 1300
Максимальный угол продольного перекоса (установки отвала в грейдерное положение), град. – 27
Максимальный угол поперечного перекоса отвала, град. – 11
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
Кондиционер фирмы «Август» – / V – / V
Автономный отопитель кабины фирмы «Webasto» – / V – / V
Гидросистема управления поворотом фирмы «Danfoss» – V
Клиновидный бульдозерный отвал – – / V

Модуль тракторный универсальный К-703МА

Перейти к содержимому

Модуль тракторный универсальный К-703МА (или К-703М) «Кировец» служит транспортно-энергетической базой для создания различных машин по механизации дорожно-строительных, сельскохозяйственных, лесозаготовительных и других работ, а так же для создания таких специальных машин, как фрезерно-роторный снегоочиститель, агрегат сварочный, виброкаток и т. п.

    Технические характеристики К-703МА
  • Основные параметры
    Номинальное тяговое усилие, кН (т): 50 (5)
    Наибольшая тяговая мощность, кВт(л.с.): 111 (151)
    Масса, кг, не более:
    — сухая (конструкционная): 14160
    — эксплуатационная: 15160
    Распределение массы по осям,%:
    — передняя ось: 58+2
    — задняя ось: 42+2
    Дорожный просвет, мм,:
    — под главной передачей ведущего моста: 550
    — под осью вертикального шарнира: 440
    Колея, мм: 2255+40
    База, мм: 3750+50
    Наименьший радиус поворота (по оси следа наружного колеса с выключенным задним мостом), м: 7,7+0,5
    Максимальная глубина преодолеваемого брода, м: 1,0
    Габаритные размеры, мм:
    — длина (с поднятым навесным устройством): 7250+50
    — ширина: 2975+50
    — высота: 3735+40
    Путь торможения при скорости 8,3м/с (30 км/ч), не более, м: 13,0
    Предельный угол поперечной статической устойчивости, рад(град.): 0,61 (35)
    Предельные углы, рад(град):
    — подъема (спуска): 0,31 (18)
    — крена: 0,21 (12)
    — подъема с прицепом: 0,21 (12)
    Емкость топливного бака, л: 800
  • Двигатель ЯМЗ-238НД4
    Номинальная мощность, кВт (л. с.): 184 (250)
    Эксплуатационная мощность, кВт (л.с.): 168 (229)
    Номинальная частота вращения, мин.-1: 1900
    Максимальный крутящий момент, Н.м (кгс.м): 1108 (113)
    Предпусковой подогрев двигателя: ПЖД-30
  • Трансмиссия
    КПП – механическая, с переключением четырех передач без разрыва потока мощности в пределах каждого из четырех режимов (16 скоростей переднего и 8 скоростей заднего хода)
    Скорости движения при номинальной частоте оборотов двигателя и отсутствии буксования, м/с (км/ч)
    Передний ход: 1,3 (4,72)…9,4 (33,8)
    Задний ход: 1,6 (5,86)…6,7 (24,0)
    Скорость движения при номинальном (5 т) тяговом усилии, м/с (км/ч): 2,1 (7,58)
    Подмоторный и грузовой мосты – ведущие, грузовой мост — отключаемый
    Межколесный дифференциал – двухсторонняя зубчатая муфта свободного хода
  • Ходовая часть
    Подвеска мостов: жесткая
    Шины промышленные: 29,5/75R25
    Ободья: разборные
    Рабочие тормоза: сухие, колодочного типа с пневмоприводом
    Стояночный тормоз:колодочно-дисковый с пневмопружинным приводом
  • Тип кабины и ее оборудование
    Двухместная, цельнометаллическая, с термо-, вибро- и шумоизоляцией; со встроенным каркасом безопасности, защищающим оператора при опрокидывании машины (ROPS) и от падающих предметов (FOPS).
    Сиденье оператора – подрессоренное.
    Два вентилятора обдува передних и задних стекол, стекла – тонированные.
    Два отопителя.
  • Система навесного оборудования
    Раздельно-агрегатная, позволяет управлять навесным устройством трактора, а также рабочими органами навесных, полунавесных и прицепных машин и орудий.
    Гидронасос – НШ-50А-4Л, производительность насоса – 70 л/мин.
    Гидрораспределитель – Р80-3/1-222
    Номинальное давление жидкости в гидросистеме – 16,0 Мпа (160 кгс/см²)
  • Дополнительная комплектация (по отдельному заказу)
    Предпусковой подогреватель на модуль К-703М-12.
    Кондиционер фирмы «Август»
    Автономный отопитель кабины фирмы «Webasto»
    Гидросистема управления поворотом фирмы «Danfoss».

Модуль тракторный универсальный К-703МА производит ЗАО «Петербургский тракторный завод».

Продукция завода — это современные, энергонасыщенные, экономичные колесные тракторы Кировец, обеспеченные гарантийным и сервисным обслуживанием посредством широкой сети представительств и дилеров.

Контактная информация
198097 РОССИЯ
Г. САНКТ-ПЕТЕРБУРГ,
ПР. СТАЧЕК 47
Приемная директора
(812) 326-56-15
Отдел продаж
(812) 363-46-96
E-MAIL: [email protected]

Источник: www.kirovets-ptz.com
