John deere форвардер – Форвардеры | Колесные форвардеры | Лесозаготовительная техника
малые , средние и большие
Форвардеры Джон Дир появились на рынке спецтехники более 20 лет назад. Благодаря представленному разнообразию модельного ряда подобные самоходные машины снискали популярность в лесозаготовительной области и пользуются большим спросом до сих пор. Их используют в различных климатических зонах, а диапазон мощностных и габаритных вариантов позволяет подобрать машину под конкретные условия.
Использование форвардеров John Deere
Подобная спецтехника используется преимущественно в лесозаготовительной отрасли. Машины производят сортировку и сбор очищенных от веток бревен. Форвардер автономно выполняет их погрузку на свою площадку для перевозки и транспортирует до пункта назначения.

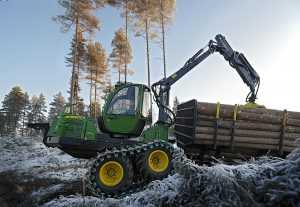

Форвардер 1510Е в работе
Подобная техника обладает способностью к передвижению даже в труднодоступных местах. Некоторые модели самоходной техники оснащаются специальным оборудованием для выполнения работ по прореживанию лесного массива – ухаживающей рубке.
Техника оборудована манипулятором эффективной конструкции, гидротрансмиссией и, соответственно, мощной тягой. Благодаря этому машины превосходно передвигаются по непростым рельефам с большими уклонами. Оснащение двойным автоматическим управлением и присутствие поворотного кресла оператора в форвардерах John Deere помогает работать без повреждения грунтовой поверхности.
Конструктивные особенности разных типов машин
Компания John Deere производит автотехнику для лесозаготовок различной мощности и грузоподъемности, а по конструктивному строению машины мало чем отличаются. В основе каждого форвардера – передняя и задняя полурамы, подвижно соединенные друг с другом. На передней располагаются мотор с большой мощностью тяги и кабина водителя, поворачивающаяся вокруг своей оси. Водительское место оснащено защитой от падения груза и решеткой, которая отгораживает кабину от грузовой платформы.
Технические характеристики форвардера John Deere 1510G
Задняя полурама оборудована погрузочной площадкой со специальными раздвижными кониками, удерживающими бревна. Между кабиной и транспортировочной платформой находится погрузочный манипулятор, действующий от гидравлического привода. Маневренность форвардера обеспечивает рамный тормоз. Ходовая часть лесозаготовительной техники Джон Дир – от 6 до 8 ведущих колес значительного диаметра и ширины – зависит от модификации. Их большие размеры и хорошая сцепка с грунтом способствуют увеличению тяги, проходимости и устойчивости даже на крутых склонах.
Колеса грузовой платформы могут оборудоваться резиновыми гусеницами, что существенно улучшает ходовые качества в условиях заболоченных участков леса либо на рыхлых, скользких, сыпучих грунтах. Гидромеханическая трансмиссия, имеющая по две передачи для движения назад и вперед, способствует развитию скорости до 23 км/ч.
Малые форвардеры Джон Дир

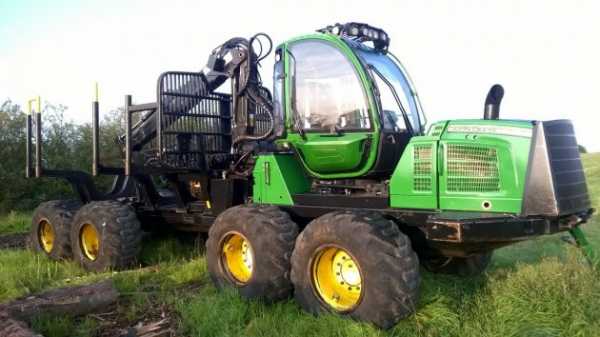

Форвардер John Deere 810E
Подобные машины могут поднимать и транспортировать до 11 тонн груза. Форвардер с маркировкой 810E – наименьший по грузоподъемности. Он может перемещать груз массой до 9 тонн. Объем мотора 4,5 литра мощностью 134 л. с. способствует созданию тяги в 110 кН. Благодаря сравнительно небольшим габаритам машина прекрасно подходит для вырубки и транспортировки стволов на нешироких трелевочных волоках.
Передвигается эта техника на восьми колесах. Регулировка объема загружаемого леса происходит за счет раздвижных коников. Подвижное соединение с углом поворота в 45 градусов позволяет хорошо маневрировать, а возможность использовать гусеницы – передвигаться на рыхлой, скользкой и труднопроходимой земле.
Технические характеристики еще одного образца малой техники – 1010E:

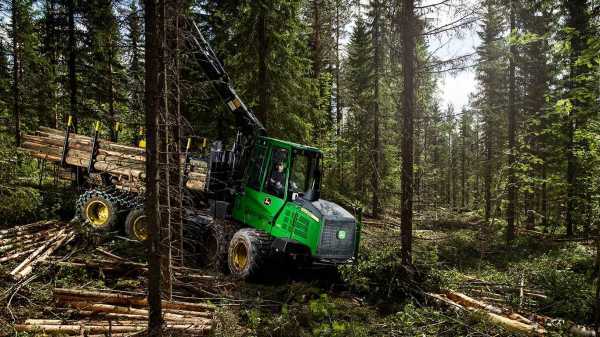

Форвардер John Deere 1010E
- грузоподъемность – 11 тонн;
- рабочий объем дизельного мотора – 4,5 л;
- максимальная мощность – 155 л. с.;
- усилие тяги – 150 кН.
Машина длиннее и шире предыдущей. Выпускается в шести- и восьмиколесном варианте, добавлена возможность увеличения грузовой тележки, бульдозерный отвал. Оба форвардера Джон Дир малого класса оборудованы галогеновыми фонарями, в том числе и на манипуляторе.
Техника со средней грузоподъемностью
Из моделей средних форвардеров грузоподъемностью 12–13 тонн популярен форвардер 1110E. Он может перемещать груз массой 12 тонн, оснащен мотором мощностью 183 л. с. Применяется для прореживания старых и молодых стволов, фронтальной и выборочной рубки. Восемь колес способствуют преодолению труднопроходимых поверхностей с достаточно большой скоростью.

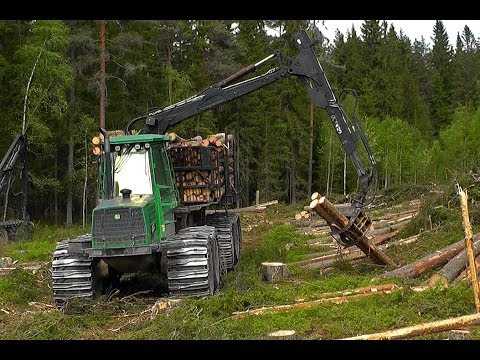

Форвардер John Deere 1110E
Еще один форвардер средних габаритов – модель 1210E – поднимает на 1 тыс. кг больше. Мощность его мотора – 188 л. с. Управление находится в подлокотниках операторского кресла, также машина оснащена камерами заднего вида. Кабина поворачивается вместе со стрелой, что повышает скорость погрузки леса. Безопасность работы обеспечивается установленными на манипуляторе датчиками веса.

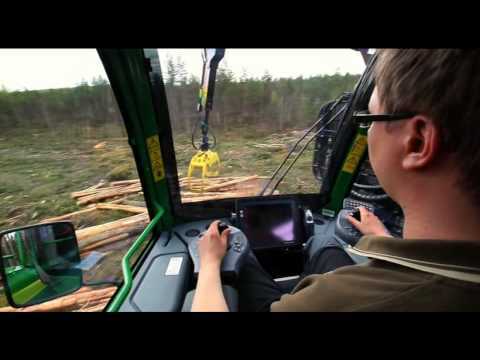

Кабина John Deere 1210E
Большие машины
Фирма John Deere также спроектировала технику и крупных размеров. Габариты не мешают сохранению большой скорости и управляемости благодаря повышенной тяговой мощи и интеллектуальному маневрированию агрегатом. Подобные форвардеры Джон Дир применяются при восстановительных лесных работах и удалении толстых, старых стволов. Их грузоподъемность — от 14 до 19 тонн.
К пользующимся спросом вариантам относят агрегат 1510E с двигателем внутреннего сгорания мощностью 195 л. с., транспортирует до 15 тонн. Модель 1910E с максимальной мощностью мотора среди всех форвардеров (249 л. с.), перемещает до 19 тонн. Обе модели могут транспортировать огромные грузы по труднопроходимой местности и производить сразу несколько операций по захвату бревен.
Форвардеры «Джон Дир» позволяют осуществлять работы по заготовке леса с минимальным расходом горючего и рабочего времени обслуживающего персонала. Долговечные, многофункциональные и надежные, машины этого бренда заслуженно популярны во всем мире, в том числе и в России.
Видео по теме: Форвардер John Deere 1210E
specnavigator.ru
Форвардер John Deere 1110D – устройство и характеристики
Современная заготовка леса существенно отличается от той, которая происходила еще пару веков назад. Теперь этот процесс невозможно представить без таких машин как форвардер John Deere 1110D. В паре с соответствующим по производительности харвестером, выпускаемым под любым брендом он составит оптимальную комбинацию спецтехники, которой будут рады владельцы каждого отечественного лесного хозяйства с любым рельефом местности.

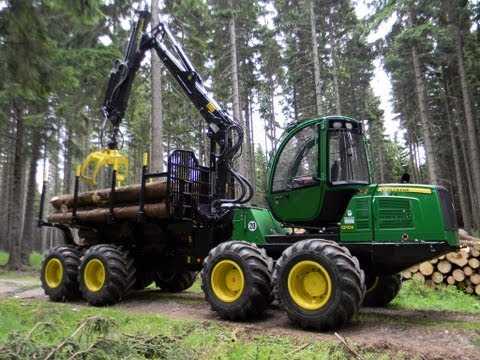

Внешний вид форвардера John Deere 1110DОбзор форвардера John Deere 1110D
По своей конструкции форвардер John Deere 1110D – это не одно, а сразу две взаимозависимых машины. Первая имеет мощный двигатель, заставляющий передвигаться машину, а также обеспечивающий работу гидравлического инструмента. Вторая же представляет собой платформу-прицеп с вместительным кузовом, который полностью дополняет основную рабочую часть.
Конструкция обеих частей форвардера разработана так, чтобы они не только оптимально дополняли друг друга, но и выполняли в полном объеме поставленную задачу – трелевку, транспортировку и сортировку срезанного харвестером леса.
Особенность модели заключается в том, что непосредственного контакта между сырьем и оператором не происходит, а все операции, проводимые над срезанным лесом, производятся с одного рабочего места — прямо из кабины.
Сама кабина заслуживает отдельного внимания. Органы управления, расположенные в ней, полностью подчиняют всю электронику, которая контролирует все параметры, от веса и габаритов оперируемого груза, до калибровки встроенных систем. Каждый элемент кабины с высокой степенью остекления, для улучшения обзора оператору, разработан с учетом эргономики оператора, а система управления построена на базе ОС Windows.
Чтобы избавить оператора от слепых зон при работе с крупногабаритными объектами в конструкции предусмотрены камеры наблюдения, изображение с которых выводится на пользовательский монитор.
Платформа-прицеп имеет 4 различные модификации, отличающиеся своей длиной. Их также при желании можно дополнить грузовыми отсеками, меняющими свое расположение при помощи гидравлического инструмента, а также защитой стенок аналогично управляемой при помощи гидравлики. В зависимости от модификации отличается и ходовая часть. Она может быть 6 и 8-колесной.
Манипулятор также имеет несколько модификаций, точнее три, разной длины.
Форвардер John Deere 1110D в работеТехнические характеристики форвардера John Deere 1110D
Параметры, которыми характеризуется форвадер John Deere 1110D, оправдывают его весьма высокую стоимость. Его грузоподъемность составляет 12 тонн, а его работоспособность обеспечивает турбированый фирменный двигатель марки JD 6068 HJT. Выходная мощность двигателя составляет 126,5 кВт. Для бесперебойного обеспечения его горючим, емкость для дизельного топлива имеет объем 150 литров.
Электроника в машине работает от двух аккумуляторов емкостью по 145 Ач. Дополняют их пара генераторов на 100 А. Электрическая схема включает наружное освещение, состоящее из 8 ламп, которые можно заменить ксеноновыми.
Гидравлический крановый манипулятор в зависимости от модификации имеет длину 7,2; 10 или 8,5 метров. В любом исполнении он имеет угол разворота 380 градусов.
Бак для гидравлической жидкости имеет емкость 140 литров, а гидравлическая система дает выходное давление в 24 МПа.
Общий вес конструкции составляет 14,7 тонны при габаритах 9,475х2,88х3,70 метров.
Видео обзор форвардера John Deere 1110D
Главная страница
Основными требованиями, предъявляемыми к лесозаготовительной технике, всегда были и есть — простота и надежность, легкость в обслуживании и эксплуатации, высокая производительность. Стремясь к созданию успешного хозяйства, лесозаготовители сталкиваются с множеством трудностей. И сегодня многие отчетливо понимают, что применение передовых технологий и универсальных машин при заготовке древесины предоставляет огромные преимущества. Это ключ для тех, кто стремится увеличить эффективность работы, одновременно сокращая производственные затраты.
В последнее время многие российские лесозаготовительные предприятия обновляют свой парк лесосечных машин, покупая зарубежную технику таких марок как John Deere (Джон Дир), Ponsse, Timberjack (Тимберджек), Komatsu (Коматсу), Volvo (Вольво), Valmet (Валмет). По своим функциональным качествам, проходимости, производственной и экологической безопасности эти машины отвечают самым высоким требованиям, предъявляемым к выполнению лесозаготовительных работ.
В настоящее время широко используются при лесозаготовке по так называемой скандинавской технологии такие машины, как харвестер и форвардер, результатом работы которых является уже готовый к дальнейшей переработке сортимент. Все модели этих машин легко адаптируются к российским условиям.
Харвестер в считанные секунды спиливает дерево, направленно сваливает его, сразу же очищает от сучьев, обрезает вершины и формирует пачки хлыстов. Связующим звеном системы лесозаготовки является трелевка обработанных сортиментов из леса на погрузочную площадку. Для этих целей широко используется форвардер, который осуществляет сбор, подсортировку и доставку сортиментов от места заготовки до склада.
Эти машины отличаются высокой проходимостью и грузоподъемностью в самых тяжелых условиях заготовки.
Довольно часто форвардер применяется и при ручной валке, но, как правило, он используется в паре с харвестером.
Для многих лесозаготовительных предприятий в настоящее время является актуальным вопрос покупки подержанной техники.
Вы спросите, почему именно техника бывшая в употреблении? А все дело в том, что в сравнении с новой подержанная техника стоит значительно дешевле и с экономической точки зрения является более выгодным приобретением. Иными словами, качественная подержанная техника или же лесозаготовительная техника б/у сможет очень быстро себя окупить. К тому же, б/у техника с малым сроком предыдущей эксплуатации, благодаря своему хорошему техническому состоянию, будет в полной мере обеспечивать необходимый уровень производительности при выполнении лесозаготовительных работ.
Благодаря продаже техники б/у можно подобрать оптимальный вариант из множества марок и моделей, которые изначально не доступны многим российским предпринимателям по причине высокой стоимости. Если Вы покупаете подобную технику от известных производителей, то это дает Вам гарантии изначально высоких технических характеристик. Покупка подержанной лесозаготовительной техники— это уникальная возможность получить достойное качество по доступной цене.
В последнее время многие российские лесозаготовительные предприятия обновляют свой парк лесосечных машин, покупая зарубежную технику. По своим функциональным качествам, проходимости, производственной и экологической безопасности эти машины отвечают самым высоким требованиям, предъявляемым к выполнению лесозаготовительных работ.
В настоящее время широко используются при лесозаготовке по так называемой скандинавской технологии такие машины, как харвестер и форвардер, результатом работы которых является уже готовый к дальнейшей переработке сортимент. Все модели этих машин легко адаптируются к российским условиям.
Харвестер в считанные секунды спиливает дерево, направленно сваливает его, сразу же очищает от сучьев, обрезает вершины и формирует пачки хлыстов. Связующим звеном системы лесозаготовки является трелевка обработанных сортиментов из леса на погрузочную площадку. Для этих целей широко используется форвардер, который осуществляет сбор, подсортировку и доставку сортиментов от места заготовки до склада.
Эти машины отличаются высокой проходимостью и грузоподъемностью в самых тяжелых условиях заготовки.
Довольно часто форвардер применяется и при ручной валке, но, как правило, он используется в паре с харвестером.
Для многих лесозаготовительных предприятий в настоящее время является актуальным вопрос покупки подержанной техники.
Вы спросите, почему именно техника бывшая в употреблении? А все дело в том, что в сравнении с новой подержанная техника стоит значительно дешевле и с экономической точки зрения является более выгодным приобретением. Иными словами, качественная подержанная техника или же лесозаготовительная техника б/у сможет очень быстро себя окупить. К тому же, б/у техника с малым сроком предыдущей эксплуатации, благодаря своему хорошему техническому состоянию, будет в полной мере обеспечивать необходимый уровень производительности при выполнении лесозаготовительных работ.
Благодаря продаже техники б/у можно подобрать оптимальный вариант из множества марок и моделей, которые изначально не доступны многим российским предпринимателям по причине высокой стоимости. Если Вы покупаете подобную технику от известных производителей, то это дает Вам гарантии изначально высоких технических характеристик. Покупка подержанной лесозаготовительной техники— это уникальная возможность получить достойное качество по доступной цене.
forvarder.ru
Форвардеры John Deere
Форвардеры John Deere – машины, используемые в лесозаготовительной отрасли для трелевки сортиментов в погруженном состоянии. Отличаются большим грузовым отсеком и высокой проходимостью.
Машины такого типа выполняют сразу несколько функций и значительно облегчают труд лесозаготовителей. При этом они обладают высокой грузоподъемность и хорошей проходимостью по пересеченной местности, что позволяет выполнять большие объемы работ даже в самых сложных условиях. Благодаря большому углу поворота манипулятора легко погрузить сортименты, вне зависимости от их расположения относительно машины.
Процесс разгрузки тоже проходит без особых сложностей и в короткие сроки. Опция системы интеллектуального управления манипулятором позволяет максимально облегчить труд оператора и сохранить высокую эффективность работы на протяжении всей смены.
Модельный ряд
Компания John Deere предлагает форвардеры нового поколения, которые отличаются мощностью, грузоподъемностью, тяговым усилием и эксплуатационной массой.
1110G
Модель среднего класса с мощностью двигателя 145 кВт и грузоподъемностью 12 тонн. Характеризуется хорошей маневренностью и универсальностью в эксплуатации. Управлять манипулятором можно максимально точно даже на большом вылете за счет опции системы IBC.
1210G
Данная модель имеет мощность двигателя 156 кВт и грузоподъемность 13 тонн. При этом она отличается усиленной трансмиссией и широким выбором опций. Комплектуются экономичными и надежными дизельными двигателя.
1510G
Форвардеры грузоподъемностью 15 тонн, оснащенные двигателями мощностью 164 кВт. У этих моделей кабина оператора имеет три опции, что делает работу более комфортной и эффективной.
1910Е
Модели этого типа предназначены для большого объема работ. Это мощные машины с двигателями на 186 кВт и грузоподъемностью 19 тонн. Могут отлично работать на крутых склонах. Оснащаются манипулятором типа Deere CF 8 и поворотной кабиной, которая обеспечивает вертикальное положение оператора при любых условиях.
Преимущества техники John Deere
В форвардерах реализовано новое программное обеспечение TimberMatic F-16, благодаря которому можно производить настройку машины, а также отслеживать эффективность работы. Кроме этого, стоит отметить следующие достоинства форвардеров John Deere:
- хорошая маневренность и проходимость;
- надежная электрическая система;
- кабина с виброизоляцией, системами кондиционирования и отопления;
- высокая топливная эффективность;
- высокая производительность;
- долговечность;
- простота обслуживания;
- ремонтопригодность.
Используя харвестер и форвардер производства John Deere можно достичь высоких показателей эффективности и производительности.
Кроме этого, операторы будут работать в комфортных условиях, где эффект усталости сводится к минимуму. А это стимулирует повышение производительности труда и самоотдачу работников.
