Jcb js200w технические характеристики: Характеристики JCB JS 200W. Обзор колесного экскаватора JS 200W
Технические характеристики JCB JS200W. Колесный экскаватор.
Эксплуатация
Объем топлива | 310 л. |
Объем жидкости системы охлаждения | 25.5 л. |
Объем масла двигателя | 19.5 л. |
Объем жидкости гидравлической системы | 200 л. |
Рабочее напряжение | 24 В |
Давление перепускного клапана гидравлической системы | 34301.4 кПа |
Тип гидравлического насоса | гидравлическая система с измерением нагрузки с поршневыми насосами переменного рабочего объема, обеспечивающими поток по требованию для максимальной производительности |
Пропускная способность гидравлического насоса | 399 л/мин |
Угол моста с независимой подвеской | 17 градусы |
Размер шины | двойной: 11×20 10PR, одинарный: 18Rx22.![]() |
Трансмиссия
Тип трансмиссии | гидростатическое силовое переключение передач |
Количество передних передач | 2 |
Количество задних передач | 2 |
Максимальная скорость перемещения | 30 км/ч |
Размеры
Габаритная ширина | 2490 мм |
Высота до верхней части кабины | 3150 мм |
Клиренс | 350 мм |
Клиренс верхней конструкции | 1310 мм |
Опции стрелы/секции 3
Опция – Стрела/Секция (МЕХ) 3 | Моноблочная стрела с 3000мм ковш экскаватора |
Транспортировочная высота блока | 2875 мм |
Транспортировочная длина блока | 9280 мм |
Максимальная глубина копания | 6370 мм |
Максимальный вылет вдоль уровня земли | 9850 мм |
Максимальная высота среза | 9630 мм |
Максимальная высота погрузки | 6980 мм |
Макс.![]() | 5840 мм |
Опции стрелы/секции 2
Максимальный вылет вдоль уровня земли | 9310 мм |
Максимальная высота среза | 9430 мм |
Максимальная высота погрузки | 6760 мм |
Макс. глубина копания вертикальной стенки | 5240 мм |
Опция – Стрела/Секция (МЕХ) 2 | Моноблочная стрела с 2400мм ковш экскаватора |
Транспортировочная высота блока | 3985 мм |
Транспортировочная длина блока | 9350 мм |
Максимальная глубина копания | 5790 мм |
Опции стрелы/секции 1
Опция – Стрела/Секция (МЕХ) 1 | Моноблочная стрела с 1910мм ковш экскаватора |
Транспортировочная высота блока | 3060 мм |
Транспортировочная длина блока | 9450 мм |
Максимальная глубина копания | 5260 мм |
Максимальный вылет вдоль уровня земли | 8870 мм |
Максимальная высота среза | 9190 мм |
Максимальная высота погрузки | 6470 мм |
Макс.![]() | 4540 мм |
Механизм поворота
Скорость поворота | 10 об/мин. |
Двигатель
Эффективная мощность | 102.9 кВт |
Мощность измеренная при | 1950 об/мин. |
Объем двигателя | 6.5 л. |
Количество цилиндров | 6 |
Аспирация | турбонаддув |

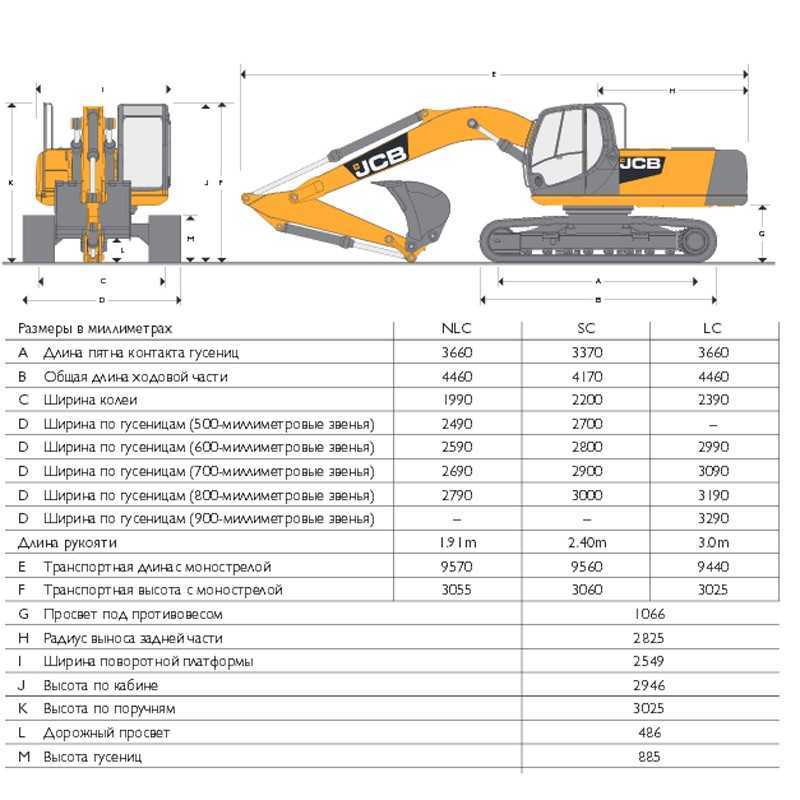

Размеры
2.![]() | 2490 мм |
5. Клиренс | 350 мм |
7. Высота до верхней части кабины | |
14. Клиренс верхней конструкции | 1310 мм |
Опции стрелы/секции 1
1. Транспортировочная длина блока | 9450 мм |
3. Транспортировочная высота блока | 3060 мм |
9.![]() | 9190 мм |
10. Максимальная высота погрузки | 6470 мм |
11. Максимальный вылет вдоль уровня земли | 8870 мм |
12. Макс. глубина копания вертикальной стенки | 4540 мм |
13. Максимальная глубина копания | 5260 мм |
1. Транспортировочная длина блока | 9350 мм |
3.![]() | |
9. Максимальная высота среза | 9430 мм |
10. Максимальная высота погрузки | 6760 мм |
11. Максимальный вылет вдоль уровня земли | 9310 мм |
12. Макс. глубина копания вертикальной стенки | 5240 мм |
13. Максимальная глубина копания | 5790 мм |
1.![]() | 9280 мм |
3. Транспортировочная высота блока | 2875 мм |
9. Максимальная высота среза | 9630 мм |
10. Максимальная высота погрузки | 6980 мм |
11. Максимальный вылет вдоль уровня земли | 9850 мм |
12. Макс. глубина копания вертикальной стенки | 5840 мм |
13.![]() | 6370 мм |
Технические характеристики колесного экскаватора JCB JS 200W.
Технические характеристики колесного экскаватора JCB JS 200W.Наверх
Реклама
Великобритания
Колесный экскаватор JCB JS 200W
Все отзывыЭксплуатационная мощность102 кВт
Максимальный объем ковша1,19 м3
Максимальная глубина копания6480 мм
Эксплуатационная масса18800-21400 кг
Скорость транспортная30 км/ч
У модели пока нет отзывов
Напишите отзыв первым!
Последние предложения по продаже
Виброплита Hammel ET-SVR
Проверено СпецАвто.ру
19.07.2023
- Глубина уплотнения 250 мм
- Тип двигателя Бензиновый
- Мощность двигателя
4.
8 кВт
Москва
55 000 р.
Зерновоз Inter trailer (ИНТЕРПРИЦЕП) 853341
Проверено СпецАвто.ру
19.07.2023
- Объем кузова 56 м³
- Грузоподъемность 32 тонн
Зеленоград
3 890 000 р.
Гусеничный экскаватор CASE 210
Проверено СпецАвто.ру
17.07.2023
- Max. объем ковша 1.2 м³
- Масса 25100 тонн
- Мощность двигателя
117.
3 кВт
Кострома
4 000 000 р.
Навигационные и контрольные системы для сельского хозяйства
Проверено СпецАвто.ру
15.07.2023
Москва
120 000 р.
Контейнеровоз Inter trailer (ИНТЕРПРИЦЕП) 853385
Проверено СпецАвто.ру
14.07.2023
- Тип Обычный
- Тип перевозимых контейнеров 40
- Грузоподъемность 33.4 тонн
Москва
3 300 000 р.
Колесный вездеход ВЕПС 4х4
Проверено СпецАвто.ру
14.07.2023
- Тип двигателя Бензиновый
- Объем двигателя 0.75 л
- Мощность двигателя 21 кВт
Рыбинск
1 650 000 р.
Контейнеровоз Inter trailer (ИНТЕРПРИЦЕП) 853335
Проверено СпецАвто.ру
14.07.2023
- Тип Облегченный
- Тип перевозимых контейнеров 40
- Грузоподъемность 32000 тонн
Москва
2 670 000 р.
Контейнеровоз Inter trailer (ИНТЕРПРИЦЕП) 853385
Проверено СпецАвто.ру
12.07.2023
- Грузоподъемность 33.4 тонн
Ставрополь
3 050 000 р.
Экскаватор-погрузчик CASE 570 ST
ООО СТРОИТЕЛЬНАЯ ТЕХНИКА
Проверено СпецАвто.ру
08.07.2023
- Max. объем ковша 1 м³
- Объем ковша погрузчика 1 м³
- Колесная формула 4х4
Москва
8 950 000 р.
Грунтовый каток РАСКАТ ДУ-85
Проверено СпецАвто.ру
08.07.2023
- Тип вальцов Гладкий
- Ширина уплотняемой полосы 2 м
- Масса 13 тонн
Рыбинск
3 500 000 р.
Перейти в раздел «Продажа»
Журнал «СпецАвто.ру»
Малотоннажники Sollers Atlant для проката велосипедов
23. 06.2023
106
Соболь NN для производителя премиум-кофе
22.06.2023
119
Мусоровоз Урал с гибридной силовой установкой
21.06.2023
95
Перейти в раздел «Новости»
Продать техникуСдать в арендуПродать запчастиРазместить заявкуСпецАвто.руСпецАвто.ру – поисковая система по аренде и продаже спецтехники
© 2023, Проект A2Technology Group
© 2023, Проект A2Technology Group
Продать техникуСдать в арендуПродать запчастиРазместить заявкуБолее 4500 надежных и проверенных компаний и поставщиков
© 2023, Проект A2Technology Group
Регион или город
Ваш регион — ?
Да, верно
Нет, выбрать регион
Размещение первого объявления и заявок БЕСПЛАТНО
Регистрация
Вход
Заказать тарифный план
Имя и фамилияНомер телефонаСообщение Я принимаю условия пользовательского соглашения и политики конфиденциальности и даю согласие на обработку персональных данных в соответствии с законодательством Российской Федерации.
Этот сайт использует cookie-файлы для того, чтобы улучшить удобство сервиса и предоставить больше возможностей при его использовании. Продолжая пользоваться сайтом, Вы даете свое согласие на работу с этими файлами.
Принять Колесные экскаваторыJS200, ОАЭ, дилер JCB Колесные экскаваторы
JS200, ОАЭ, дилер JCB – Galadari JCBМаксимальная вместимость ковша
1,18 м 3
Максимальная мощность двигателя
128 кВт
Максимальная эксплуатационная масса
23202 кг
Мы JS120 весом около 22 тонн представляет собой надежный экскаватор, разработанный специально для строительной техники. Гораздо более мощный и эффективный, он разработан для обеспечения высокой производительности наряду с минимальными затратами на техническое обслуживание.
Вращающаяся рама закрытого коробчатого сечения придает ей повышенную прочность и делает ее очень устойчивой к ударным повреждениям. Он разработан с использованием прочных деталей и отраслевых стандартов премиум-класса.
Кроме того, двигатель этого экскаватора является высокоэффективным двигателем Isuzu. Преимущества колесных экскаваторов JS200W делают их надежным партнером для вашего бизнеса.
Особенности
Емкость ковша 1,19 м3
Двигатель Isuzu, соответствующий стандарту Tier 3
Лучший в своем классе доступ для обслуживания
Прочная и долговечная верхняя конструкция и двери
Просторная и удобная кабина с отличным обзором
Прочность
Прежде чем купить колесный экскаватор, вы должны знать, что он будет достаточно прочным, чтобы выполнить любую работу, которую вы от него попросите. К счастью, прочность и долговечность JCB JS200W входят в стандартную комплектацию.
Чтобы продлить срок службы этого экскаватора, мы используем метод конечных элементов, а также обширные стендовые испытания и испытания на выносливость. Усиленная стрела и рукоять JCB JS200W изготовлены из стали с высокой прочностью на растяжение, с цельными обматывающими пластинами и внутренними перегородками для обеспечения длительного срока службы.
Высокопрочная ходовая часть 22-тонного колесного экскаватора JS200W представляет собой полностью закрытое сварное коробчатое сечение, обеспечивающее долгий срок службы даже в самых тяжелых условиях эксплуатации, а жесткая верхняя рама обеспечивает максимальную надежность и поддержку.
Башня колесного экскаватора JS200W затем приваривается к верхней и нижней рамам ходовой части, а жесткие прочные двери обеспечивают дополнительную прочность.
Производительность и эффективность
Экономия денег и времени важнее, чем когда-либо, поэтому колесный экскаватор JCB JS200W разработан таким образом, чтобы максимально использовать и то, и другое.
Наш двигатель Isuzu мощностью 128 кВт, соответствующий стандарту Tier 3, развивает высокий крутящий момент на низких оборотах, что обеспечивает высокую эффективность.
Отрывное усилие ковша 125 кН делает колесный экскаватор JS200W высокопроизводительным, а специальная система быстросъемной сцепки серии JS позволяет быстро и легко менять навесное оборудование.
Одновременное перемещение и выемка грунта осуществляется плавно и быстро благодаря интуитивно понятному многофункциональному управлению, а четыре режима работы позволяют оператору колесного экскаватора JS200W адаптировать производительность к любой области применения. Режимы «Авто», «Экономичный», «Точный» и «Подъем» обеспечивают очень разные оптимизированные настройки.
Максимальная производительность, минимальные затраты
- В колесном экскаваторе JS200W используется гидравлическая регенерация для рециркуляции масла в цилиндрах для сокращения времени цикла и снижения расхода топлива.
- Технология автоматического холостого хода автоматически снижает скорость двигателя, когда гидравлика не используется.
Комфорт и безопасность оператора
Мы разработали колесный экскаватор JCB JS200W таким образом, чтобы он был удобным, безопасным, эргономичным, простым и интуитивно понятным в эксплуатации. Что хорошо для операторов этого экскаватора, но еще лучше для вас; в конце концов, большая простота использования означает высокую производительность.
Амортизированные концы стрелы и рукояти предотвращают ударные нагрузки, защищают вашу машину и повышают комфорт оператора, а 6 опор из вязкой резины минимизируют шум и вибрацию.
Переднее стекло с разделением 70/30 для четкого обзора вперед, а также большое многослойное окно в крыше обеспечивают этому колесному экскаватору исключительный круговой обзор.
Колесный экскаватор JCB JS200W имеет торможение поворота с электронным/гидравлическим управлением. Функциональные переключатели легко доступны и включают в себя панели отопителя и климат-контроля, а боковой блок также является частью селектора кода иммобилайзера.
Комфортный фаворит
- JCB JS200W имеет вместительный багажный отсек за сиденьем оператора. Усовершенствованная система мониторинга
- отслеживает функции и входы в различных режимах работы.
- Большая площадь пола с большими педалями с высоким сцеплением обеспечивает легкое и точное управление.
- Защита от запотевания/разморозки обеспечивает чистоту лобового стекла JS200W.
Удобство обслуживания
Мы разработали колесный экскаватор JCB JS200W таким образом, чтобы он не требовал особого ухода и был прост в обслуживании. Что делает его доступным, эффективным и высокопроизводительным.
Крышки легко открываются и закрываются с помощью газовых баллонов, большие и широкие сервисные отсеки обеспечивают хороший доступ. Интервалы смазки стрелы и рукояти 1000 часов и срок службы масла 5000 часов обеспечивают максимальное время безотказной работы этого экскаватора. Точки смазки централизованы и на 22-тонном экскаваторе JS200W, что обеспечивает безопасный и легкий доступ к высокоуровневым шкворням. Аналогично фильтры (моторное масло, гидравлическое масло и топливо).
Поскольку радиатор двигателя колесного экскаватора JS200W, гидравлический охладитель и промежуточный охладитель установлены рядом друг с другом, их можно легко обслуживать и чистить по отдельности.
Руководство по ремонту мастерской колесного экскаватора JCB JS200W
Обслуживание
Руководство
ДжС 200Вт
ИЗДАНО
ОТДЕЛ ТЕХНИЧЕСКИХ ПУБЛИКАЦИЙ
СЕРВИС JCB: ©
РОКЕСТЕР, СТАФФОРДШИР, ST14 5LS,
АНГЛИЯ
Тел. РОССТЕР (01889) 590312
НАПЕЧАТАНО В АНГЛИИ
Публикация № 9803/6320
р
Общая информация
Уход и безопасность
Плановое техническое обслуживание
Вложения
Корпус и каркас
Электрика
1
2
3
А
Б
С
Элементы управления
Д
Е
Гидравлика
Ф
Передача инфекции
г
Тормоза
К
Двигатель Выпуск 2
9803/6320 выпуск 1
Введение
Эта публикация предназначена для инженеров по обслуживанию дистрибьюторов JCB, которые проходят или прошли обучение в
Отдел технического обучения JCB.
Этот персонал должен хорошо знать практику мастерской, процедуры безопасности и общие методы, связанные с
с обслуживанием и ремонтом гидравлического землеройного оборудования.
Замена масляных уплотнений, прокладок и т. д., а также любых компонентов с явными признаками износа или повреждения ожидается в ближайшее время.
курс. Ожидается, что компоненты будут очищены и смазаны там, где это необходимо, и что любой открытый шланг или труба
соединения будут заглушены, чтобы предотвратить чрезмерную утечку гидравлической жидкости и попадание грязи. Наконец, пожалуйста, помните прежде всего
еще
БЕЗОПАСНОСТЬ ДОЛЖНА БЫТЬ ПРЕЖДЕ!
Пособие составлено по разделам, первые три пронумерованы и содержат следующую информацию:
1 = Общая информация — включает настройки крутящего момента и сервисные инструменты.
2 = Уход и безопасность — включает предупреждения и предостережения, относящиеся к аспектам процедур мастерской и т. д.
3 = Текущее техническое обслуживание — включает графики обслуживания и рекомендуемые смазочные материалы для всей машины.
Остальные разделы имеют алфавитный код и посвящены демонтажу, капитальному ремонту и т. д. конкретных компонентов, например:
А = Дополнительное оборудование
B = корпус и каркас … и т. д.
Нумерация страниц в каждом алфавитно-кодированном разделе не является непрерывной. Это позволяет вставлять новые элементы в более поздние
вопросы руководства.
Содержание раздела, технические данные, описания схем, описания операций и т. д. вставляются в начале каждого раздела.
раздел с алфавитным кодом.
Все разделы перечислены на обложке; карточки-разделители с вкладками совмещаются непосредственно с отдельными секциями на передней обложке для быстрого
ссылка.
Перекрестные ссылки на страницы обычно делаются путем представления названия темы, напечатанного жирным шрифтом, за которым следует название раздела.
содержащие предмет. Например:
«24 Если ось все еще находится на машине, установите тормозные суппорты (см. Снятие и замена тормозных суппортов, Раздел G)».
Примечание. Если выделено только название темы, выделенное жирным шрифтом, т. е. нет названия раздела, перекрестная ссылка делается на другую часть того же раздела.
Используйте список содержания в начале каждого раздела, чтобы найти точный номер страницы.
Если значение крутящего момента указано одной цифрой, оно может варьироваться в пределах плюс-минус 3 %. Указанные значения крутящего момента относятся к сухим
резьбы, следовательно, для смазанной резьбы можно уменьшить на одну треть.
«Левая рука» и «Правая рука» показаны с задней стороны машины, обращенной вперед.
Содержание Номер страницы Идентификация машины и оси 1 – 1 Настройки крутящего момента 2–1 Сервисные инструменты Корпус и рама (раздел B) 4–1 Электрика (Раздел C) 5 – 1 Гидравлика (Раздел E) 6 – 1 Трансмиссия (раздел F) 7 – 1 Герметизирующие и фиксирующие составы 9 – 1 я Общая информация 9803/6320 я Выпуск 1 Раздел 1 Раздел 1
1 – 1
Раздел 1 Общая информация
9803/6320
Секция 1
1 – 1
Выпуск 2*
Идентификация машины и оси
JS06050
JS06060
С
А
Б
Д
S156570
Ваша машина имеет табличку с техническими данными, расположенную внутри кабины, т. к.
показан в A. Серийный номер машины вписан в B
а номер двигателя имеет две таблички с серийным номером C
и Д.
Номерной знак двигателя Tier 2 расположен на букве E.
Если двигатель заменяется новым, табличка
серийный номер будет неверным. Либо поставить новый номер
на тарелке или выштамповать старый. Это предотвратит
при заказе замены указан неправильный номер
части.
Типичный двигатель
Идентификационный номер
ЙХ 50727 У 500405 Д
Л М Н О П
л
Тип двигателя
YH = 6 цилиндров с турбонаддувом
М
Номер сборки
Н
Страна происхождения
О
Порядковый номер двигателя
п
Год выпуска
Табличка с серийным номером оси
Серийный номер оси выбит на табличке, прикрепленной к
заднюю поверхность оси.
1 Когда требуются запасные части, всегда
что получаются правильные детали, т.е. в случае
замены шестерни, всегда проверяйте номер детали
штамп на шестерне и количество зубьев.
2 При заказе запасных частей указывайте детали
на табличке с серийным номером, как показано.
Е
2 – 1
Раздел 1 Общая информация
9803/6320
Секция 1
2 – 1
Выпуск 1
Параметры крутящего момента
Параметры крутящего момента
Примечание 1: Приведенные значения относятся к крепежным изделиям без покрытия и должны использоваться только в том случае, если в спецификации не указан момент затяжки. соответствующую процедуру в данном руководстве по обслуживанию.
Примечание 2: Настройки класса 4T НЕ ПРИМЕНЯЮТСЯ к крепежным элементам, используемым на двигателе. Если на
двигатель, они должны быть затянуты до значения, указанного в соответствующем руководстве по эксплуатации двигателя.
Болт
Размер Класс прочности болта или шпильки
4Т 8,8 10,912,9
Нм кгс м фунт-сила фут Нм кгс м фунт сила фут Нм кгс м фунт сила фут Нм кгс м фунт сила фут
М3 0,39 0,04 0,28 – – – – – – – – –
М4 0,78 0,08 0,57 – – – – – – – – –
М5 1,67 0,17 1,2 – – – – – – – – –
М6 2,84 0,29 2,1 8,04 0,82 5,9 11,3 1,15 8,3 – – –
М8 7,06 0,72 5,2 19,6 2,00 14,5 27,7 2,82 20,4 48,0 4,9 35
М10 14,0 1,43 10,3 39,1 3,99 28,8 55,0 5,61 40,6 94,0 9,6 69
М12 24,6 2,51 18,1 68,5 6,98 50,5 96,2 9,81 71 166 16,9 122
М16 61,9 6,31 45,7 173 17,6 127,6 242 24,7 178,5 400 40,8 295
М20 122 12,4 90 337 34,4 249475 48,4 350 – – –
М22 167 17,0 123 464 47,3 342 652 66,5 481 – – –
M24 210 21,4 155 584 59,5 431 821 83,7 606 – – –
M27 311 31,7 229 864 88,1 637 1220 124 900 – – –
М30 420 42,8 310 1170 119 863 1650 168 1217 – – –
M33 576 58,7 425 1600 163 1180 2260 230 1667 – – –
М36 736 75,1 543 2050 209 1512 2880 294 2124 – – –
M39 961 98,0 709 2680 273 1977 3760 383 2773 – – –
M42 1190 121 878 3300 336 2434 4640 473 3422 – – –
M45 1490 152 1099 4140 422 3054 5820 593 4293 – – –
М48 1780 182 1312 4960 506 3659 6970 711 5141 – – –
Примечание.
Все болты обладают высокой прочностью на растяжение и не должны заменяться болтами с меньшей прочностью на растяжение. *
4 – 1
Раздел 1 Общая информация
9803/6320
Секция 1
4 – 1
Выпуск 1
Сервисные инструменты
Корпус и каркас (раздел B)
S186240
Очиститель для рук – специальная смесь для удаления
полиуретановые клеи.
4104/1310 (454 г; ванна 1 фунт)
S186250
Мобильная духовка 12 В – емкость 1 картриджа – требуется для
предварительно нагрейте клей перед использованием. Он оснащен мужчиной
вилка (703/23201), которая подходит к гнездовой розетке
(715/04300).
992/12300
S186260
Статическая печь 240 В – доступна с 2 или 6 картриджами
мощность – необходима для предварительного нагрева клея перед использованием.
Вилка не поставляется. Примечание. Модели на 110 В доступны после
запрос – обратитесь в службу технической поддержки JCB
992/12400 – 2 картриджа х 240В
992/12600 – 6 картриджей х 240В
S186270
Картриджный пистолет – с ручным управлением – необходим для
применение герметиков, полиуретановых материалов и др. 892/00845
‘
S186280
Складная подставка для стекла – незаменима для
Подготовка нового стекла перед установкой.
892/00843
S186300
Подъемник для стекла – минимум 2 шт. – необходим для стекла
установка, 2 требуется для обработки больших оконных стекол.
Убедитесь, что присоски защищены от повреждений во время
хранилище.
892/00842
Сервисные инструменты (продолжение)
Корпус и каркас (раздел B) (продолжение)
S186310
Wire Starter – используется для доступа к плетеной режущей проволоке.
(внизу) через оригинальное полиуретановое уплотнение.
892/00848
S186320
Экстрактор для стекла (ручки) – используется с плетеной режущей кромкой.
проволока (внизу), чтобы вырезать битое стекло.
892/00846
S186330
Плетеная режущая проволока — расходный материал для тяжелых условий эксплуатации
обрезанная проволока, используемая с инструментом для извлечения стекла (вверху).
892/00849 (длина около 25 м)
S186340
Нож для резки – используется для удаления битого стекла.
992/12800
‘
S186350
L-образные лезвия — вырез 25 мм (1 дюйм) — сменные лезвия для
вырезной нож (вверху).
Добавить комментарий
