Экскаватор-погрузчик JCB 4CX. Описание и технические характеристики

Английская компания JCB является одной из самых известных на рынке производства спецтехники. С начала основания предприятия компании выпустили более 400 000 моделей экскаваторов-погрузчиков. Самой популярной моделью принято считать экскаватор погрузчик JCB 4CX, который по своему строению напоминает младшую версию 3CX, но обладает большей мощностью.

Технические характеристики техники:

• глубина копания − 4,32м;
• объем ковша − 1,1-0,3м3;
• максимальная скорость передвижения − 41,5км/ч;
• объем бака – 160л, или 43,2 галлона;
• грузоподъемность спецтехники − 4,638т;
• масса − 8660кг;
• габариты, в см. − 591/233/284;
• двигатель – 4-цилиндровый двигатель с прямым впрыском дизтоплива;
• вид шасси – колесное.

Модель оснащена электросистемой с напряжением в бортовой сети 12В, состоящей из генератора переменного тока 95А, аккумулятора 900 ССА с емкостью 110А/ч. Обратите внимание, что кроме классической модели существуют еще два варианта: JCB 4CX Sitemaster и JCB 4CX Super.

Где используется модель JCB 4CX

Применяется экскаватор погрузчик JCB 4CX в таких отраслях:

• В строительстве.
• Сфере ЖКХ.
• В сельском хозяйстве.
• На складах и в аэропортах для выполнения разгрузки и погрузки груза.
• При ремонте автодорог.
• Для разрушительных работ при демонтаже сооружений, которые подлежат сносу.

Аренда экскаватора погрузчика JCB 4CX является хорошим выбором, если нет финансовой возможности купить новую технику прямо из склада. Оплата аренды осуществляется за час или за смену. Компания ДиПи Транс предоставляет услуги экскаваторов-погрузчиков вместе с операторами. Узнать подробности аренды JCB CX4 можно по ссылке на странице нашего сайта.

Возможности дополнительного оборудования экскаватора JCB 4CX

Чтобы сделать машину более универсальной, можно использовать следующее навесное оборудование:

• Бетоносмеситель для замешивания бетонной смеси.
• Грейдерный отвал для разравнивания гравия и утилизации сугробов.
• Роторная косилка – для скоса травы, кустарников и веток деревьев.
• Щетка – для уборки территорий.
• Паллетная вила – для работы с грузами на поддонах.
• Отвал и шнекоротор – для уборки снега.
• Бетоносмесительный ковш – для переноса смеси из одного места в другое.
• Фреза – для ямочного ремонта дорог.
• Гидробур – при обустройстве винтовых свай.
• Гидромолот на JCB 4CX помогает при разрушении твердых покрытий, демонтаже зданий.

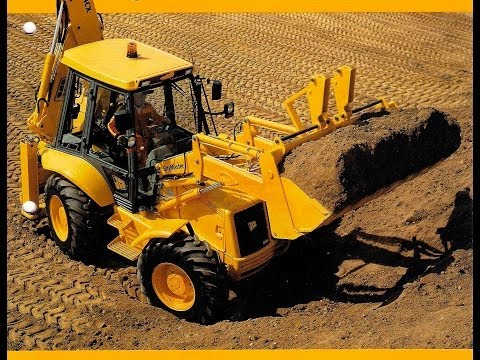

Посмотрите видеообзор как работает экскаватор

Особенности устройства JCB 4CX

Погрузчик может выполнить больший объем работ, чем другие модели английского бренда. Это позволяет уменьшить расходы на выполнение строительных задач, снизить нагрузку на другую технику. Для большего эффекта применяется гидросистема с тремя гидронасосами EcoDig.

Системы и технологии, задействованные в экскаваторе:

• Разные варианты управления – автомат EasyControl при помощи панели приборов, полуавтомат Advanced и ручной, что позволяет оператору управлять машиной с большим удобством.
• Автоматический возврат рабочего органа (ковша) в исходное положение.
• Градус наклона ковша настраивается при помощи электромеханической системы, что снижает риск просыпания материалов из рабочего органа во время работы.
• Двух видов рукояток – из отдельных рычагов + телескопическая.
• Экономичный расход топлива – 8л/ч.
• Технология TorqueLock, повышающая теххарактеристики погрузчика. Радиус наклона рукоятки и скорость работы стала выше на 10%, а рабочая площадь – на 20%.
• Отслеживание местонахождения экскаватора JCB 4CX при помощи спутниковой системы LiveLink.
• Система SRS для повышения устойчивости модели.
• Система EasyControl упрощает работу оператора, так как позволяет оптимизировать движение штоков гидроцилиндров обратной лопаты за счет переключения гидрораспределителя с 2-поточного режима на однопоточный в контуре. JCB 4CX можно использовать при температуре до -40 градусов, работать при контакте с солями, химически агрессивными средами. Есть режим использования «крабового хода», что помогает использовать погрузчик в условиях ограниченного пространства.

Техническое обслуживание

Мосты, трансмиссии спецтехники по нормативам прослужат 12 000 ч, при этом допустимы высокие нагрузки. Статическая нагрузка на задний мост – 25 тыс. кг, динамическая – 12,5 тыс. кг.

Для поддержания машины в рабочем состоянии важно проводить регулярное ТО:

• Проверку давления в шинах.
• Замену фильтра отопителя кабины оператора, масла в двигателе (заправочная емкость 12-15л).
• Замену элементов воздушного фильтра, предохранителей.
• Замену отстойника мотора, масла и фильтра трансмиссии для ПАКПП и КПП.
• Регулировку клапанов.
• Замену фильтра гидравлической системы, стекол для JCB 4CX и прочих деталей при необходимости.
• Чаще всего износу в JCB 4CX подлежат пальцы и втулки быстросъема, задние фонари, шины, ремни экскаватора.

Какая стоимость экскаватора-погрузчика JCB 4CX

Стоимость техники зависит от комплектации и года выпуска. Новая модель обойдется в 76 000 дол. США, б/у – в 2 раза меньше. Аренда машины 700 грн./ч, за смену – 5600 грн./ч.

Автор публикации: Дмитрий

63 записи

Дата обновления 01/04/2022

Технические характеристики колесного экскаватора-погрузчика JCB 4CX

Экскаватор-погрузчик jcb 4cx – это самая крупная машина в модельной линейке экскаваторных погрузчиков производства компании JCB. Является колёсной техникой, собравшей в себя все передовые технологии, позволяющие ей иметь очень высокую рабочую эффективность при низких эксплуатационных расходах на топливо и высокой экологичностью. Мощный и максимально точный в действии, он пользуется популярностью у пользователей благодаря маневренности, удобства обслуживания и высокой надежности.

Содержание

• 1 Область применения экскаватора-погрузчика JCB 4cx
• 2 Особенности
• 3 Технические характеристики
  • 3.1 Двигатель
  • 3.2 Электрооборудование
  • 3.3 Коробка передач
  • 3.4 Кабина
  • 3.5 Гидросистема

Область применения экскаватора-погрузчика JCB 4cx

JCB 4cx — экскаваторные погрузчики предназначаются для механизации различных землеройных, погрузочных и разгрузочных земельных работ.

С его помощью производят:

• разработки грунта;
• транспортировку грунтовой выемки в пределах строительного участка;
• укладку в отвал либо уплотнение.

Все эти операции могут проводиться в рамках строительных, дорожно-строительных, коммунальных и ремонтных работ на постройке зданий, мостов, автомагистралей и т.п. С помощью этой спецмашины может производиться расчистка территории от мусора, снега и под последующее строительство.

Особенности

Экскаватор JCB 4cx визуально отличается от машин своего класса четырьмя колесами одинакового диаметра. Они позволяют ему двигаться по пересеченной местности и бездорожью намного эффективнее любой другой техники, относящейся к экскаваторам-погрузчикам.

Другие его особенности:

• «тяжеловесность», то есть высокая грузоподъёмность и возможность справляться с большими объёмами работ;
• полный привод на все 4 колеса;
• широкий дорожный просвет, позволяющий преодолевать дорожные препятствия;
• экономия топлива почти на 25%, достигаемая благодаря технологии блокировки гидротрансформатора;
• при снижении оборотов двигателя у него резко снижаются выбросы углекислого газа;
• машина оснащена контролем скорости гидравлики;
• удобное наличие как фронтального погрузчика, так и стрелы;
• возможность использования гидромолота как сменного навесного оборудования, что делает экскаватор универсальным.

При всей силе и прочих возможностях экскаватор очень компактен и имеет сравнительно небольшой вес, что повышает его мобильность и маневренность.

Технические характеристики

Технические характеристики машины зависят от модификационных особенностей модели. Например, вес колесного экскаватора-погрузчика JCB 4CX со стандартным ковшом, оснащенный фиксированной рукоятью, составляет 7900 кг. Та же модель с добавлением вил телескопической рукояти – это уже 8,6 тонн.

Параметр	Ед.измерения	Величина
длина	мм	5910
ширина (по колее)	мм	2330
высота	мм	2840
вес (вместе с навеской)	кг	8660
мощность двигателя	л.с.	71/94
максимально возможная скорость	км/час	20
ковш (передний/задний)	м3	1,1/0,48
стрела	м	5,5
высота разгрузки	м	2,43

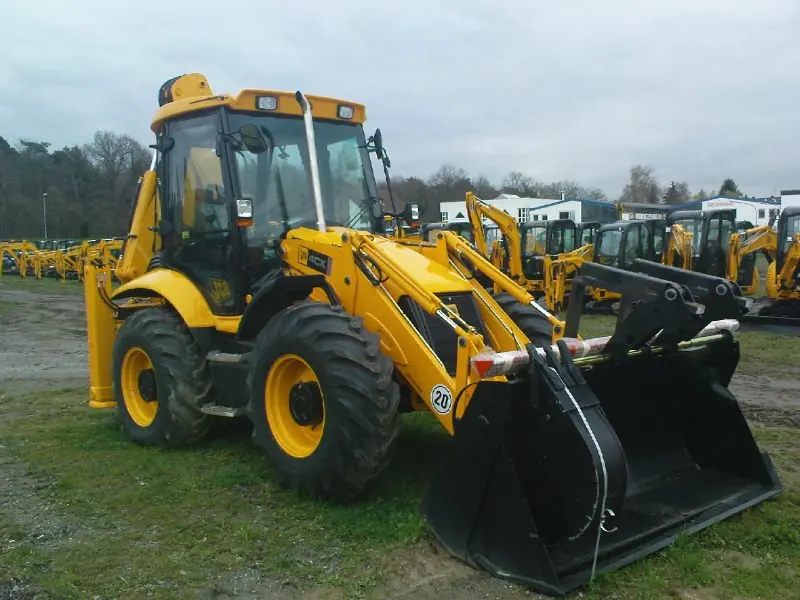

Фото экскаватора-погрузчика JCB 4C

ВАЖНО! Экскаватор обладает большой глубиной копания – 5,5 метров, и может использоваться как в поверхностных, так и траншейных землеройных работах.

Двигатель

На машине установлен четырехцилиндровый дизельный двигатель Stage II/III полной мощностью 74,2 л.с. с прямым впрыском горючего. Его конструкция и относительное расположений дают удобство беспрепятственного доступа к другим агрегатам и узлам для осмотра и обслуживания.

Воздушная охлаждающая система двигателя дополнена вентилятором, работающим под давлением 1 бар, что позволяет экскаватору чувствовать себя комфортно в жару и холод. Также двигатель оснащен турбонаддувом, имеет частоту вращения 2,2 тысячи об/мин, высоту хода поршня 132 мм, 4,4 л рабочего объёма. Экскаватор нетребователен к качеству горючего, так как его топливный фильтр состоит из сменных картриджей и дополнительного сепаратора, разделяющего дизельное топливо и воду.

Электрооборудование

JCB 4CX оборудован электросистемой с напряжением в бортовой сети 12 В, состоящей из:

• генератора переменного тока, работающего с силой тока 95 А;
• аккумуляторной батареи с ёмкостью 110 А/ч;
• по 4 регулируемых передних и задних рабочих и 2-х галогеновых фары, а также сзади 2 фонаря,
  Щитка с плавким предохранителем;
• тахометра;
• датчиков и указателей уровня топлива и температуры жидкости, охлаждающей двигатель;
• звуковую и световую сигнализацию, оповещающую об уровне заряда батареи аккумулятора, количестве масла и т. п.

Электросхема экскаватора-погрузчика JCB 4CX

Коробка передач

Погрузчики экскаваторные JCB 4CX в разных модификациях стандартно оснащены синхронизированной коробкой передач:

• Четырехскоростной JCB Powershift, работающей на полуавтомате и обеспечивающей легкость управления и высочайшую производительность.
• Шестискоростной JCB Autoshift для машин с повышенной производительностью при транспортировочных и погрузочно-разгрузочных работах.

Обе они спроектированы именно для экскаваторов-погрузчиков и рассчитаны на максимальную эффективность их работы.

Здесь плавное переключение передач прямо на ходу, легкое изменение скорости и направления даже в работе под нагрузкой.

Кабина

Кабина у JCB 4CX имеет практически всё для удобства и безопасности работы оператора:

• большая площадь оконно-дверного остекления даёт отличный обзор, что дополнительно увеличивает маневренность;
• установленное на подвеске кресло регулируется по высоте;
• система защиты оператора исключает травмы при опрокидывании экскаватора либо падении предметов;
• открывающиеся окна позволяют проветривать кабину на ходу машины;
• большая приборная панель и удобно расположенные рычаги дают максимальную точность управления;
• с обеих сторон кабины предусмотрены большие двери;
• оборудование включает ремень безопасности, зеркала заднего вида, управление двумя звуковыми сигналами – передним и задним, стеклоочистители и обдуватель окон с 3-мя скоростями;
• шумоизоляция и кондиционирование добавляют комфорта.

Кабина водителя

Гидросистема

Гидравлическая система имеет три шестеренных насоса и систему регулирования мощности и скоростей работы гидропривода. Может быть вида «Открытый центр» и «закрытый центр», которые отличаются давлением и высотой потока. Производительность насосов в разных модификациях системы составляет от 64-х до 165-ти л/мин.

Система даёт максимальную грузоподъёмность и силу отрыва на погрузочных вилах и ёмкостных ковшах объёмом 1-1,3 м3.

Технические усовершенствования, введенные именно JCB, это:

• экскаваторная навеска, перемещаемая механизмом гидравлики;
• интегрированные вилы;
• компенсация колебаний в движении;
• телескопическое удлинение рукояти;
• регуляция движения подушек выносных опор и др.

При изменении условий копания и при включении 4-й передачи модулирующие клапаны могут сбрасывать автоматически 1 насос для улучшения производительности. Наличие же полнопоточного фильтра обеспечивает максимальную очистку рабочей жидкости от крупных частиц, по диаметру превышающих 10 микрон.

Поделиться:

Понравилась статья? Ставьте лайки, делитесь с друзьями и следите за обновлениями в В Контакте, Одноклассниках, Facebook, Google Plus, Twitter,

Подписывайтесь на обновления по E-mail:

Или подписывайтесь на обновление по E-mail:

JCB 4CX 14 Супер | Экскаватор-погрузчик

• JCB
• Товары
• Экскаваторы-погрузчики
• 4CX 14 Супер

ЭКСКАВАТОР-ПОГРУЗЧИК 4CX-14 SUPER

Экскаватор-погрузчик 4CX-14 Super с четырьмя управляемыми колесами — это самая большая экскаваторная лопата в модельном ряду JCB, созданная благодаря более чем 60-летнему опыту JCB в качестве лидера мирового рынка экскаваторов-погрузчиков.

Основными конструктивными особенностями 4CX-14 Super являются четыре шины одинакового размера, обеспечивающие высокий клиренс и сцепление с дорогой, а также возможность управления четырьмя колесами для повышения маневренности.

Кроме того, множество усовершенствований в области производительности, комфорта, безопасности и эффективности позволяют этой машине справляться с погрузочными операциями, как никакая другая.

ТРАНСМИССИЯ БЕЗ КОМПРОМИССОВ

Модель 4CX-14 Super оснащена двигателем JCB EcoMAX, разработанным и изготовленным компанией JCB, который прошел испытания в течение 110 000 часов на 70 различных машинах в самых тяжелых условиях эксплуатации.

Помимо идеальной работы с мостами и коробками передач JCB, двигатель EcoMAX обеспечивает до 109л.с. (81 кВт) и крутящий момент 381 фунт-сила (516 Нм) на скоростях до 1200 об/мин для экономичного согласования трансмиссии и гидравлики.

Система JCB TorqueLock входит в стандартную комплектацию всех моделей Autoshift 4CX-14 SUPER и обеспечивает экономию до 25 процентов топлива и 10 процентов времени в пути в сочетании с опциональной 6-ступенчатой ​​коробкой передач Autoshift JCB.

Дифференциал повышенного трения модели 4CX-14 SUPER обеспечивает превосходное сцепление с дорогой и производительность, а также снижает износ шин.

КАЧЕСТВЕННОЕ РАБОЧЕЕ МЕСТО

Модель 4CX-14 Super предназначена для минимизации утомляемости оператора и повышения производительности. Кабина с климат-контролем и избыточным давлением обрезинена и изолирована для снижения уровня шума и вибрации, а также оснащена 14 вентиляционными отверстиями для комфортного рабочего места оператора.

ЖК-панель в кабине 4CX-14 Superдетали моточасов, служебной информации, уровня топлива и системных предупреждений.

Эргономичные джойстики, установленные на сиденье, обеспечивают управление кончиками пальцев, высокий комфорт и возможность смотреть в сторону машины, используя конец экскаватора сбоку от машины.

Обзор на 360 градусов с места оператора 4CX-14 Super обеспечивает повышенный комфорт, производительность и безопасность. Во время земляных работ инновационное цельное заднее ветровое стекло в виде ковша обеспечивает беспрепятственный обзор траншеи.

ИННОВАЦИОННАЯ ГИДРАВЛИКА

Модель JCB 4CX-14 Super оснащена гидравлическим насосом с переменным расходом, который обеспечивает высокий гидравлический поток и давление при низких оборотах двигателя, что обеспечивает экономию топлива, снижение выбросов углерода, меньший износ двигателя и увеличенные интервалы дозаправки.

Дополнительный контур ручного инструмента повышает универсальность JCB 4CX-14 Super, добавляя источник питания для ручных инструментов, таких как дрели, отбойные молотки, резаки и даже водяные насосы.

4-цилиндровый самовыравнивающийся погрузчик на JCB 4CX-14 Super автоматически регулирует ковш как при подъеме, так и при опускании и обеспечивает беспрепятственный обзор переднего ковша, особенно при погрузке на высоте.

Гидравлические быстроразъемные соединения JCB позволяют быстро и безопасно менять навесное оборудование на 4CX-14 Super.

МЕНЬШЕ ОБСЛУЖИВАНИЯ, БОЛЬШЕ ОБСЛУЖИВАНИЯ

Ежедневные проверки выполняются автоматически при включении зажигания инновационной системой JCB AutoCHECK. Менее чем за три секунды 4CX-14 Super автоматически проверяет восемь внутренних контрольных точек и дает зеленый свет на начало работы или советует, если требуется внимание.

Для двигателя JCB EcoMAX мощностью 109 л.с. (81 кВт) не требуется сменный DPF (дизельный сажевый фильтр), что устраняет снижающую производительность регенерацию и обеспечивает более простое и менее затратное обслуживание и меньшее время простоя.

Нержавеющий топливный бак экскаватора-погрузчика 4CX-14 SUPER защищает систему впрыска топлива, а пол кабины из устойчивого к коррозии композитного материала имеет формованные водяные каналы для легкой очистки.
