Производители грейферов - изготовление гидравлических грейферов

Продажа современных гидравлических грейферов – ключевое направление деятельности нашей организации. Мы предоставляем возможность приобрести надежные грейферы HGT по цене производителя. На выбор представлены грейферы для металлолома, скрапа, чугунных чушек, металлической шихты, стружки, для сыпучих и навалочных грузов (цемента, угля, руды, щебня, песка, зерна, торфа и пр.), для леса, камней, валунов и т.д.

Все грейферы изготавливаются в строжайшем соответствии с европейскими нормами и стандартами с применением ноу-хау производителя HGT, исключающего быстрый износ осей оборудования. По желанию покупателя может быть организовано производство грейферов для работы с особыми грузами (скажем, в подводном исполнении, c температурой до 160°C и т.д).

Вы хотите грейфер заказать недорого? Вас интересует изготовление грейферов? В данной статье вы узнаете подробную информацию о производителях грейферов и особенностях изготовления.

Сегодня на строительном рынке существуют разные производители грейферов, готовые предложить похожий товар. И лишь отдельные фирмы смогли выделиться качеством. Взять, к примеру, немецкое предприятие Hydraulik Greifer Technologie. Его продукция давно пользуется большим спросом. Компания по праву считается одной из ведущих в Германии. Производитель специализируется на производстве разного навесного оборудования: многочелюстные и ковшовые грейферы, захваты для леса, камней и т.д. Стоит признать, продукция HGT успешно эксплуатируется в сложнейших условиях. Неудивительно, что данный производитель зарекомендовал себя как надежный поставщик и на европейском рынке, и на мировой арене.

Вся техника HGT отличается отменным качеством. А её шикарное разнообразие делает фирму самым востребованным поставщиком для многих российских крупных предприятий.

Изготовление грейферов

Грейфер изготовление осуществляется на специальных (отдельно выделенных) участках сварочно-сборочного цеха. Как только заготовки поступают из заготовительного цеха, начинается этап сборки ключевых узлов грейферов: корпуса и челюстей. Сварочные работы проводятся на роботизированных сварочных комплексах. Далее производится зачистка швов, потом узлы подаются на дробеметную установку, где они окончательно обрабатываются непосредственно перед мойкой и покраской. Завершающий этап (сборка оборудования) проводится на специальном стенде.

Изготовление гидравлических грейферов — процесс кропотливый и непростой. Далеко не все производители грейферов готовы гарантировать бесперебойную работу изделия на протяжении долгих лет.

Производство грейферов

В связи с тем, что в самых разных областях промышленности все больше и больше нужны грейферы, производство данной техники набирает обороты с каждым годом.

Детально изучая производство грейфера, можно узнать, что основными элементами в гидравлических грейферах считаются гидроцилиндры (с их помощью осуществляется открытие и закрытие челюстей) и гидростанция (она создает необходимое давления масла в цилиндрах).

Современные производители грейферов предлагают разное оборудование для выполнения строительных, погрузочных и разгрузочных работ. Есть модели, в которых ротаторы оснащены одним или двумя гидромоторами. Второй вариант предназначен для усредненных и крупных грейферов.

При желании компания HGT может организовать производство грейфера, который необходим именно для решения ваших задач. Если же вам нужно справиться с привычными работами, выбирайте модели из стандартной линейки.

А какой вам нужен грейфер? Производство столь актуального специального оборудования к вашим услугам.

greifer-hgt.ru

Грейфер характеристики, виды грейферов, грузоподъемность грейферов

Навесное оборудование грейфер – это автоматическое грузозахватное устройство, позволяющее исключить использование ручного труда при организации погрузо-разгрузочных работ. Применяется в тандеме с грузоподъемными кранами, погрузчиками, монорельсовыми тележками или экскаваторами и активно востребовано для манипуляций с разными видами грузов. Хотите досконально ознакомиться с материалом, как работает грейфер? Из этой статьи вы узнаете: принцип работы грейферов, их характеристики и многое другое.

Устройство грейфера позволяет эксплуатировать оборудование для погрузки, выгрузки, перемещения:

  • сыпучих продуктов;
  • крупнокусковых материалов каменной и волокнистой структуры;
  • металлического лома;
  • шихты;
  • скрапа;
  • угля;
  • зерна;
  • круглых бревен;
  • длинномерных лесоматериалов и др.

Нередко используются разновидности грейферов в литейных цехах для подачи формовочной земли и уборки, а также в качестве основного оборудования для расчистки территорий при строительстве и проведении работ по ландшафтному дизайну. Востребованы они и для рытья котлованов, очистки каналов, рек и озер.

Любое применение данного оборудования характеризуется повышением производительности спецтехники, что выгодно сказывается на автоматизации рабочих процессов.

Грейфер принцип работы

Все виды грейферов объединены единой конструкционной идеей, которая выражается в использовании большого железного черпака с открывающимися челюстями для захвата и манипуляций с различными видами материалов – кусковыми, сыпучими, штучными. Устройство грейфера подразумевает его монтаж к грузоподъемному крану или любой аналогичной технике.

Навесное оборудование грейфер имеет отличие между моделями по кинематическому признаку, согласно которому все устройства можно разделить на оборудование:

  • канатное – челюсти монтируются к приводным лебедкам посредством гибкого каната;
  • приводное – рабочий механизм расположен непосредственно на оборудовании.

Приводные захваты в свою очередь делятся по виду рабочего оборудования и связанного с ним источника энергии. По данному критерию разновидности грейферов бывают:

  • моторные – функционируют от энергии двигателя;
  • гидравлические – работают от гидравлической системы спецтехники;
  • электрогидравлические — в верхней части агрегата располагается насос питаемый электричеством;
  • пневматические – для них требуется пневмосеть.

Все типы грейферов имеют свою специализацию, благодаря уникальным преимуществам и техническим характеристикам. Главное, что требуется учитывать, оценивая виды грейферов, – груз, с которым придется работать оборудованию и место непосредственной установки устройства. Грузоподъемность машины при анализе ее возможностей рассчитывается как сумма массы потенциального груза и веса грейфера.

Заявленные на любой грейфер технические характеристики определяют «фронт» его работ, а также спецтехнику, рекомендуемую в качестве базы.

Навесное оборудование грейфер может:

  • быть установлено на погрузчики, краны, экскаваторы;
  • подвешиваться на крюк грузоподъемного крана;
  • работать от стационарной пневматической системы.

Минимальной мобильностью и маневренностью обладает пневматический навесной грейфер, так как вне цехов с необходимым оснащением он абсолютно бесполезен. Также стоит отметить неоспоримый факт, о котором заявляют предоставленные на пневматический грейфер технические характеристики – мощность его значительнее меньше гидравлических аналогов.

Работа грейфера на видео

По области использования все типы грейферов подразделяются на:

  • захватные – бревнозахваты, используемые для манипуляций с лесоматериалами;
  • копающие – устанавливаемые на экскаваторы;
  • двухчелюстные гидравлические – перегрузка сыпучих продуктов;
  • многочелюстные гидравлические – для работы с металлоломом и строительным мусором;
  • специального назначения – для добывающей отрасли и раскопки траншей.

Среди многообразия моделей грейферов лучшие технические характеристики демонстрируют гидравлические устройства. Их мощность заявлена как наиболее максимальная, так как только гидравлический привод способен обеспечить наибольшую силу сжатия челюстей. Даже врезание в грунт и проведение земляных работ подвластно гидравлическому оборудованию. При этом вес грейфера значения не имеет.

Гидравлический агрегат относится к наиболее востребованному виду грузоподъемного мощного оборудования, так как справляется со всеми видами специализированных работ. Грузоподъемность грейфера допускает разработку грунта, подготовку строительных площадок, перемещение сыпучих и крупнокусковых грузов.

Если сравнить гидравлический грейфер по характеристикам с аналогичными данными его «конкурентов» (приводные моторные и канатные модели), то выигрыш будет на стороне гидравлики. Основное преимущество – гидроцилиндры, которые отвечают за сжатие челюстей и мощность самого устройства. Гидроцилиндры принято располагать непосредственно на корпусе изделия, а обязательный в этом тандеме гидронасос — на экскаваторе или другой спецтехнике. Между собой насос и гидроцилиндры соединяются посредством системы шлангов высокого давления.

Электрогидравлический навесной грейфер отличает расположение насоса на самом оборудовании, что в сочетании с собственным пусковым устройством обеспечивает технике большую мобильность и автономность. Отличает «братьев» и скорость работы – электрогидравлический захват позволяет экономить до 30% времени на выполнение одной и той же работы по сравнению с обычной «гидравликой».

Но это на практике не играет большой роли и не снижает востребованности гидравлических грейферов, которые превосходят моторные и пневматические устройства по всем основным техническим характеристикам.

Среди достоинств грузозахватного оборудования гидравлического типа стоит еще отметить вес грейфера и наличие у него роторной установки. Последняя отвечает за возможность устройства поворачиваться бесконечно вокруг своей оси и производить манипуляции даже в ограниченном рабочем пространстве. Также роторная установка повышает КПД грейфера при осуществлении грунтовых работ, в частности при прокладке сложных траншей или подготовке глубоких карьеров.

Гидравлические, моторные, пневматические и другие модели активно используются везде, где есть в них необходимость. Главное их достоинство – расширение круга возможных работ у спецтехники.

Навесное оборудование HGT реализуется в стандартизированных вариантах, но всегда есть возможность индивидуального проектирования под специфичный груз или уникальные задачи.

greifer-hgt.ru

Грейферы проектирование и изготовление от компании ПромСервис

Мы предлагаем

Новости:

Написать нам!

Мы осуществляем доставку продукции в города: Москва, Московская область, Санкт-Петербург, Новосибирск, Нижний Новгород, Самара, Казань, Омск, Уфа, Волгоград, Пермь, Красноярск, Иркутск, Владивосток, Хабаровск, Оренбург, Новокузнецк, Томск, Кемерово, Сургут, Нижневартовск, Норильск, Новокузнецк, Череповец, Альметьевск, Липецк, Нижний Тагил, Кемерово.

Грейфер относится к грузозахватному типу оборудования. Его принято использовать в качестве навесного приспособления к всевозможным погрузчикам и кранам, с помощью которого можно осуществлять операции по погрузке-разгрузке грузов, включая кусковые и сыпучие грузы, леса, металлолома и других грузов, не требующих осторожного обращения с ними.

Что касается работы грейфера, то ее принцип заключается в подгребании груза и его захвата. Для того чтобы забор груза был лучше, грейфер оснастили зубьями.

Грейфер является надежным и высокопроизводительным оборудованием, которое широко используют на различных предприятиях, включая металлургические, строительные, горнодобывающие и т.д.

Компания Промсервис оказывает услуги по проектированию и изготовлению грейфера по техническому заданию:

  • Канатных;
  •  Моторных или приводных;
  •  Многочелюстных;
  •  Гидравлических;
  • Большой емкости и грузоподъемности.

Также производит всю номенклатуру запасных частей к оборудования для кранов, погрузчиков, экскаваторов: траверсы, блочные обоймы и блоки полиспаста,  ковши, зубья, челюсти грейфера, лебедки, грузовые барабаны, гидроцилиндры и т. д.

грейфер грузоподъемностью 15 т.,

 V=5 м³

грейфер многочелюстной

грейфер углеперегружатель

V=12 м³ (ОАО НТМК)

Благодаря грейферам можно значительным образом расширить возможности базовых машин.

Они выполняют такие виды работ, как:

  • выемка с глубины грунта;
  • разгрузочно-погрузочные работы, а также сортировка металлолома, мусора, как строительного, так и бытового, камней;
  • работы по погрузке-разгрузке труб и бревен.

Тип грейфера выбирается в зависимости от того, каким будет вид деятельности. Например, для операций с металлоломом необходимо использовать челюстные грейферы, для операций с бревнами – бревнозахваты, а для материалов сыпучих, а также для проведения земельных работ – грейферные ковши.

Если тип грейфера мостовой, то управлять им можно либо с пола, либо из кабины. Подъемным элементом является тележка для грузов, которая оснащена специальным механизмом, позволяющим осуществлять повороты, либо механизмом, осуществляющим управление грейфером.

Функционирование грейферных кранов может происходить с помощью привода, при котором в грейфер встраивается механизм замыкания.

Проектирование и изготовление различных видов грейферов по чертежам или техническому заданию Заказчика



zavod-gpm.ru

Новинки грейферов последних лет – Основные средства



Грейферы – весьма противоречивое оборудование. С одной стороны, это консервативная отрасль, конструкции в которой используются десятки лет почти без изменений, но с другой стороны, конструкция грейфера каждый раз приспосабливается под конкретную задачу, и поскольку область использования этого оборудования огромна, от сельского хозяйства, строительства и коммунальной сферы до горнодобывающей промышленности и работ в морях и реках, то существует невероятное множество видов, типов и моделей этих агрегатов. В данной статье мы познакомимся с некоторыми новинками грейферов, выпущенными в последнее время.

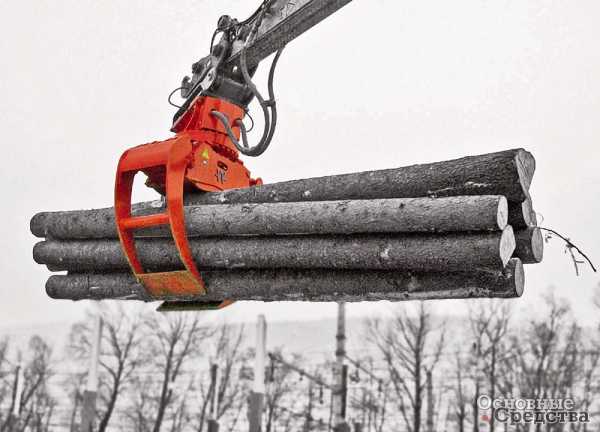

Грейфер для круглого леса Arbor 4.0

В 2013 г. немецкая компания Wimmer International, специализирующаяся на выпуске различного сменного навесного оборудования, выпустила новый гидравлический грейфер для бревен Arbor 4.0, самый крупный в линейке лесных грейферов компании. Агрегат выполнен из специальной износостойкой стали WHD 450. Форма челюстей обеспечивает захват и транспортировку бревен диаметром от 220 мм без повреждений. Имеется специальная система безопасности: в случае аварийного выключения двигателя машины Arbor 4.0 будет удерживать бревно в течение приблизительно 30 мин. Грейфер может быть переоборудован для применения иного типа путем замены челюстей.

Техническая характеристика
грейфера мод. Arbor 4.0
Масса без адаптера, кг1490
Maксимальное раскрытие челюстей (диаметрmax бревна), мм1720
Mинимальный диаметр бревна, мм220
Поток в гидроконтуре при смыкании/ размыкании челюстей, л/мин70–120
Давление в гидроконтуре при смыкании/ размыкании челюстей, бар350

Грейферы с магнитом от Anvil Attachments

В 2013 г. американская компания Anvil Attachments модернизировала свою линейку 4-челюстных грейферов с магнитом, очень интересного оборудования, к сожалению, мало распространенного в нашей стране. Устройство представляет собой многочелюстной грейфер, внутри которого расположен круглый электромагнит. Такой грейфер работает намного эффективнее обычного грузового магнита. Компания просчитала конструкцию грейфера с помощью «метода конечных элементов» и 3-мерного моделирования, проанализировав действующие в ней во время работы силы. Обнаруженные «слабые места» были усилены, заменены некоторые материалы. Удалось уменьшить массу грейферов, в то же время усилив их. Увеличены размеры (площадь поверхности увеличилась на 35%), и выполнена термообработка осей шарниров для увеличения срока службы. Шарикоподшипники заменены на бронзовые втулки, в результате их допустимая нагрузка увеличилась на 30%. Челюсти выполнены из легированной стали А514. Наконечники челюстей – из твердосплавного материала, навариваемые. Типоразмеры гидроцилиндров увеличены. Предлагаются челюсти в открытой, полузакрытой и закрытой конфигурациях.

Подобные же магнитные грейферы выпускает известная в России компания Sennebogen, а также американская Bateman и др.

Техническая характеристика магнитных грейферов Anvil Attachments
Масса (в зависимости от комплектации с вращателем или без него), кг1700–2700
Объем, м30,6–1,5
Давление в гидроцилиндре, МПа34,5

Грейферы Sennebogen: разнообразие и совершенство

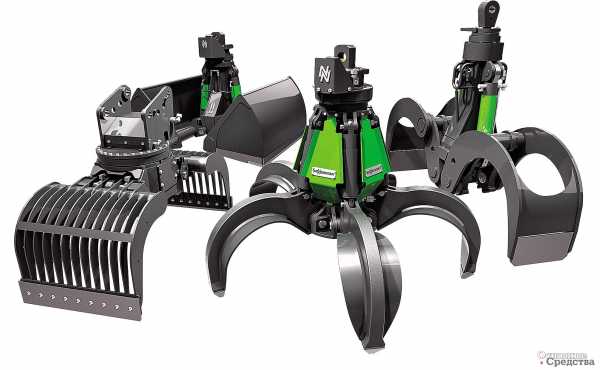

На выставке Bauma 2013 компания Sennebogen представила ряд новых грейферов. Грейферы новой серии Sennebogen SMG имеют от 4 до 6 челюстей и предлагаются в различных версиях и с челюстями различной формы, закрытого и полуоткрытого типов. Орудия предназначены для переработки металлолома и рассчитаны на использование с перегружателями Sennebogen. Объем 4-челюстных грейферов – от 400 до 2000 л, грузоподъемность – 10 т. Объем 5–6-челюстных грейферов – от 400 до 5000 л, г/п – 15 т. Гидросистема орудий усовершенствована и рассчитана на давление до 38 МПа, рукава и цилиндры гидросистемы защищены стальными решетками. Форма челюстей усовершенствована, чтобы исключить зацепление за них перегружаемого материала. Износостойкость челюстей с навариваемыми твердосплавными наконечниками (по заказу) и срок службы всего грейфера увеличены по сравнению с моделями предыдущих выпусков. В качестве опции предлагается вращатель с электроприводом.

Серией двухчелюстных грейферов Sennebogen SGZ компания предлагает индивидуальные решения для перегрузки различных материалов: специальные челюсти для фуражных кормов, деревянной щепы, версии для работы под водой и особо усиленные версии со сменными накладками. Объем грейферов – от 1000 до 6000 л, г/п – 15 т.

Заметим, что после экскаваторного ковша двухчелюстной грейфер является одним из самых распространенных орудий для выемки грунта в коммунальной сфере. К тому же экскаваторный двухчелюстной грейфер известен как энергосберегающее землеройное орудие. Двухчелюстные экскаваторные грейферы с электрогидравлическим приводом становятся еще более популярными в последние годы, поскольку позволяют сократить эксплуатационные расходы и загрязнение окружающей среды, увеличить срок службы компонентов гидросистемы и двигателя машины.

Грейфер для бревен Sennebogen S-HHG с площадью охвата от 0,8 до 4,0 м2, г/п 10 т предназначен для тяжелых условий работы, челюсти выполнены из высокопрочной стали.

«Профессионал» – для профессионалов

Не первый год компания «Профессионал» из г. Иваново успешно осуществляет производство грейферов для экскаваторной техники. Линейка продукции включает в себя грейферы копающие, погрузочные, для металлолома, а также лесные захваты. Данное навесное оборудование выпускается по собственным чертежам, разработанным конструкторским бюро компании. Так, в 2014 г. клиентам было отгружено более 80 грейферов и захватов.

«Профессионал» производит различные по характеристикам модели грейферов, но все оснащены ротатором – механизмом, с помощью которого оборудование способно совершать круговые движения на 360°.

Гидравлические пятичелюстные грейферы полузакрытого типа для погрузки металлолома представлены двумя моделями г/п 3500 и 4000 кг и емкостью 0,4–0,6 м3 (при сомкнутых челюстях). Грейфер крепится к экскаватору или перегружателю на однопальцевой «серьге». Грейферы для металлолома изготавливаются из высокопрочной стали, что позволяет эксплуатировать их при решении сложнейших задач в трудных климатических условиях. Даже при работе с внушительными объемами груза большого веса «лепестки» не подвергаются деформации. Возможна эксплуатация при температурах от –30 до +40°.

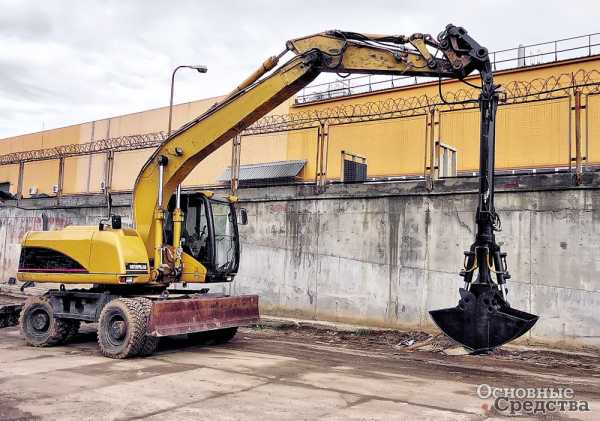

Грейфер копающий предназначен для выполнения работы по выемке грунта с глубины в ограниченном пространстве, погрузке-разгрузке сыпучих материалов, щебня и пр. Компания «Профессионал» производит грейферы копающие емкостью от 0,4 до 1,5 м3 и г/п от 800 до 3000 кг. Грейфер копающий представлен шестью моделями для экскаваторов массой от 10 до 32 т. Все модели оснащены системой зубьев, ротатором (по желанию заказчика) и адаптерной подвеской.

Конструкция грейфера погрузочного схожа с конструкцией грейфера копающего. Он не имеет зубьев и предназначен для погрузки кусковых и сыпучих материалов (песка, щебня, шлака, гравия, грунта и пр.)

Компания «Профессионал» дает гарантию на грейферы 6 месяцев, осуществляет монтаж и сервисное сопровождение оборудования.

Четырехканатный грейфер от ВВмЗ

ООО «Волго-Вятский механический Завод» – это возникшая не так давно, в 2005 г., группа российских компаний, специализирующаяся на разработке, производстве и эксплуатации грузоподъемного оборудования.

В 2014 г. специалисты ВВмЗ разработали четырехканатный двухчелюстной грейфер общего назначения мод. ВГ2-2-С3-4к-0,5, предназначенный для перегрузки сыпучих материалов с насыпной плотностью 1,6–2,0 т/м3: гравия, известняка, клинкера, влажного песка, цемента, металлургического шлака, сланцевого щебня и т. п. Четырехканатная схема привода позволяет уменьшить износ каната и развивать большее усилие закрытия грейфера по сравнению с одноканатными грейферами. Однако для привода четырехканатного механизма требуется двухбарабанная лебедка, к тому же в случае частой смены рабочего оборудования возрастают потери времени при перепасовке канатов.

Техническая характеристика грейфера ВВмЗ мод. ВГ2-2-С3-4к-0,5
Расчетный объем, м30,5
Масса полезного груза, т1,0
Масса грейфера, т0,9
Грузоподъемность крана, т2,0–20,0
Кратность полиспаста6,0

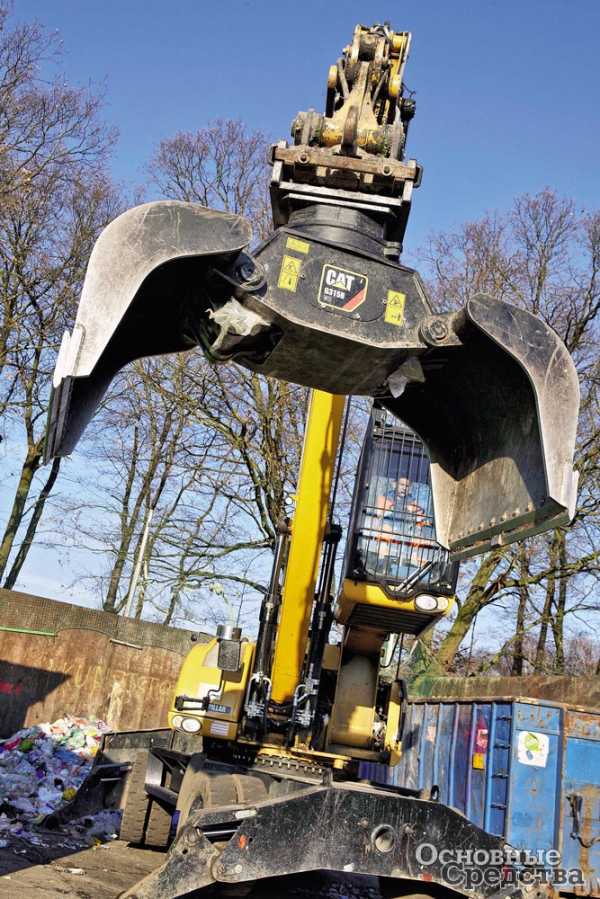

Грейфер для экскаватора-перегружателя от Caterpillar

В 2014 г. пополнилась серия грейферов Caterpillar G300: новая мод. Cat G315B WH предназначена для экскаваторов-перегружателей и рассчитана на работу с материалами малой плотности, такими как отходы пластмассы и вспененные продукты, то есть для переработки отходов – перспективной и растущей в настоящее время отрасли.

Техническая характеристика мод. Cat G315B WH
Эксплуатационная масса, кг1450
Рабочий объем, л800
Усилие при закрытии, кН50
Mакс. давление в гидроконтуре при открывании /закрывании, бар350
Оптимальный расход в гидроконтуре, л/мин90
Масса базовой машины, т15–22

Объем грейфера составляет 800 л, чтобы уменьшить количество циклов при загрузке транспортного средства экскаватором и соответственно уменьшить расход топлива. У грейфера имеется верхняя плита, с помощью которой он может устанавливаться через быстродействующий адаптер для сменного оборудования на разные машины буквально в течение нескольких секунд. Детали грейфера выполнены из высококачественной ударопрочной стали. Компоненты гидросистемы надежно защищены. Привод осуществляется одним гидроцилиндром, у которого имеются демпферы, предотвращающие удары в конце хода штока и обеспечивающие плотное смыкание челюстей грейфера. В стандартную комплектацию входят заменяемые износостойкие режущие накладки. Как заявляется, грейфер работает с высокой скоростью, обеспечивающей короткое время рабочего цикла, в конструкции имеется предохранительный клапан удержания нагрузки, оси шарниров термоупрочнены и оснащены пылезащитными сальниками. Благодаря ротатору грейфер мод. Cat G315B WH способен поворачиваться на 360°, имеется устройство, блокирующее вращение грейфера при транспортном движении машины. За счет гладких внутренних поверхностей челюстей и их возможности широко раскрываться грейфер развивает высокую производительность при погрузочных работах. Обслуживание и смазка грейфера упрощаются благодаря наличию съемных крышек, открывающих доступ к основным компонентам агрегата. Периодичность обслуживания составляет неделю.

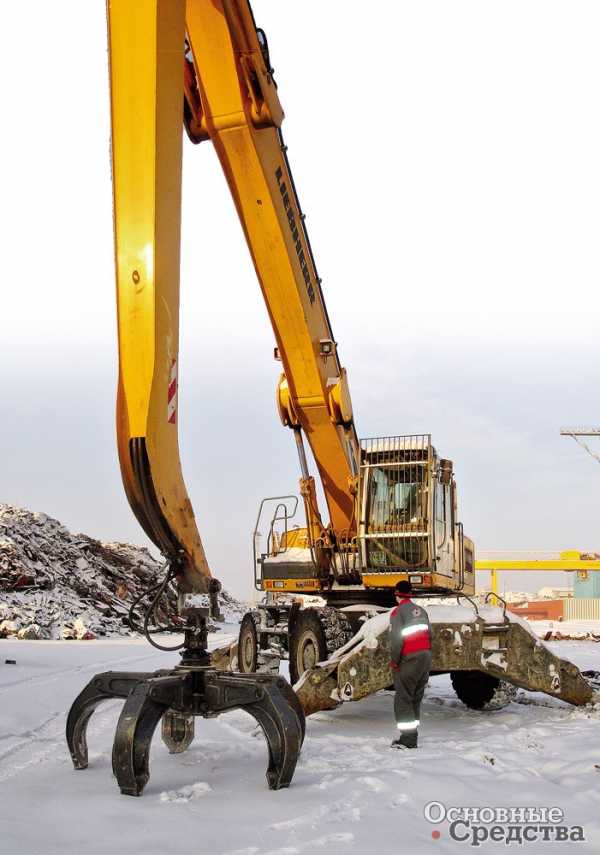

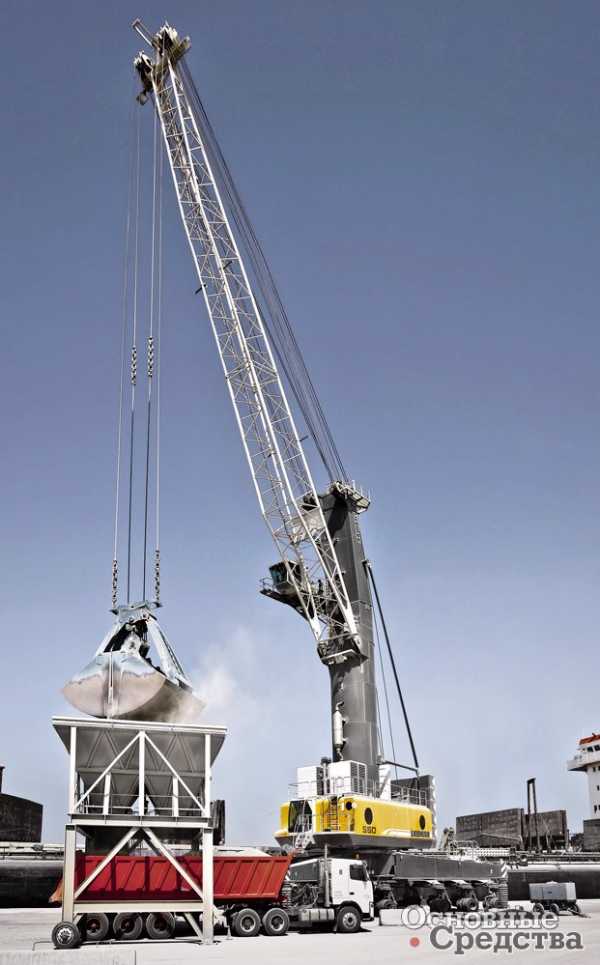

Электронный «интеллект» для грейферов Liebherr

В 2014 г. компания Liebherr выпустила систему управления SmartGrip – электронный «интеллект» для грейферов портовых кранов. Заявляется, что производительность крана с новой системой увеличивается до 25% по сравнению с оборудованием предыдущего поколения. Управляющая система оптимизирует степень наполнения грейфера, причем обладает способностью к самообучению. Благодаря этому наполняемость грейфера в процессе работы увеличивается, и в то же время исключаются перегрузки и связанные с этим поломки оборудования.

Специальные исследования показали, что обычно при работе вместимость грейфера используется всего на 70% из-за неоптимальных углов захвата груза и разной плотности обрабатываемого материала. Практически все операторы кранов плохо понимают, как управлять грейфером с учетом этих двух параметров, поэтому приходится применять грейферы разного типа для работы с различными материалами. В результате глубокого всестороннего анализа специалисты компании Liebherr разработали электронный программный продукт – модель идеального наполнения грейфера различными по плотности материалами. Программа обладает также способностью к самообучению, то есть автоматически корректирует свои действия при изменении удельного веса, степени сжатия и гранулометрического состава материала, а также глубины внедрения грейфера в материал, типа грейфера и других параметров работы.

Как заявляется, после первых семи рабочих циклов погрузки система автоматически оптимизирует наполняемость грейфера с 70% до максимальной вместимости, учитывая типоразмер грейфера, а также грузовысотную характеристику и вылет стрелы крана. Также система предотвращает перегрузки, которые могут возникнуть при извлечении грейфера из вязкого материала и в результате которых оборудование ломается. Эта система не только повышает производительность, но и увеличивает срок службы крана за счет исключения внезапных перегрузок, способствует экономии топлива и рабочего времени. К тому же систему SmartGrip можно настроить вручную на погрузку определенного количества материала. Если, например, кран должен загрузить 40-тонный грузовик, можно запрограммировать систему SmartGrip на погрузку грейфером именно 40 т материала. Система SmartGrip также может быть перенастроена для работы с кранами Liebherr более ранних выпусков, заявляется, что установка системы на такой кран не занимает много времени и несложна.

Наряду с этим компания Liebherr поддерживает и постоянно совершенствует собственное производство различных грейферов и быстросменных адаптеров для своих перегружателей. Производственная программа Liebherr в этом сегменте охватывает грейферы-полипы объемом до 4,4 м3, двухчелюстные грейферы для сыпучих материалов объемом до 6,0 м3, плоские грейферы сечением до 3,6 м2 для перевалки круглого леса и специальные сортировочные грейферы для работы с крупными грузами.

os1.ru

Погрузка грейфером - видео, особенности

Грейфер представляет собой специальное приспособление, которое предназначено как для извлечения штучных и навалочных грузов, так и для их погрузки. В зависимости от назначения различают грейферные ковши (копание грунта – их ключевая цель) и грейферные захваты (используются в погрузо-разгрузочных работах).

Интересует, как осуществляется погрузка грейфером? Данная страница расскажет вам о преимуществах грейферов при проведении погрузочно-разгрузочных работ. Знакомьтесь.

Погрузка грейфером осуществляется просто: грейфер в раскрытом положении опускается на груз, гидравлическая система сжимает челюсти, поднимает груз и выгружает содержимое в нужное место. То есть, управление грейферным устройством производится двумя действиями: манипуляция челюстями и перемещение самого устройства.

Видео «погрузка грейфером»

Как осуществляется разгрузка вагонов грейфером, смотрите в следующем видео:

Особенности

Погрузочный грейфер отличается специальной конструкцией, которая зависит от разновидности перемещаемого груза:

  • Если речь идет о сыпучих материалах, вам нужен грейфер с захватывающими элементами, исполненными в виде ковшеобразных лопастей.
  • Для захвата труб, бревен и иных продолговатых предметов используется грейфер клещевидной формы.
  • Щупальцеобразный захват — лучший вариант для погрузки/разгрузки плотных крупнокусковых грузов (разгрузка вагонов грейфером, бытового мусора, металлолома и т.д.).

Производитель HGT предлагает грейферы гидравлические с 3, 4, 5 и 6 лепестками, разной емкостью ковшей и разным усилием на челюстях. Выбор зависит исключительно от того, какой груз нужно погрузить или разгрузить. Рекомендуем воспользоваться экспертной консультацией. Наши специалисты быстро сориентируют в широком ассортименте грейферов, подскажут, какой грейфер (закрытый, полузакрытый  или открытый) лучше других подойдет для решения ваших задач.

Выбирайте правильный грейфер — и вы сможете существенно сэкономить человеческие ресурсы при проведении погрузочно-разгрузочных работ.

greifer-hgt.ru

Грейфер для сыпучих материалов

На сегодняшний день достаточно часто в различных сферах производственной и промышленной деятельности незаменимым оборудованием является грейферный захват. Это специальное подвесное устройство съемного характера, которое, как правило, крепится к крановой технике для осуществления захватных и погрузочных работ. Стоит отметить, что грейферы для сыпучих материалов могут подразделяться по видам материала, который они грузят. Эти устройства могут предназначаться для работы с твердыми и негабаритными материалами или для сыпучих грузов. Именно о них речь и пойдет в данной статье.



Устройство грейфера для сыпучих материалов



Как правило, грейфер для грузов сыпучего типа бывает двухчелюстным, то есть состоит из двух одинаковых половин, так называемых «челюстей». Стоит отметить, что грейферы являются канатными и могут быть оснащены либо одним, либо двумя канатами. Одноканатный грейфер производит опускание и подъем груза. В свою очередь, двухканатный грейфер для сыпучих материалов является более продуктивным вариантом, поскольку кроме подъема и опускания груза он еще и сам его забирает, то есть один канат такого грейфера предназначен для движения грейферного захвата, а второй канат производит сжимание и разжим его челюстей.





Челюсти грейфера для сыпучих материалов выполнены в виде ковшей, которые при сжатии образуют большую емкость, в которой непосредственно производится транспортировка груза на место выгрузки. То есть при запуске механизма челюстей, они производят сжимание, при этом захватывая одновременно со сжатием сыпучий материал. После того, как захват сырья выполнен и челюсти грейферной установки полностью сжаты, крановая установка начинает поднимать грейферное устройство на нужную высоту, и перемещать ковш с грузом на место для разгрузки материала.



Управление и принцип работы грейфера для сыпучих материалов



Данное устройство работает под непосредственным управлением крановщика. Работа с представленным оборудованием является достаточно легкой и не требует никакого специального навыка, поскольку все операции происходят буквально в три этапа. Это запуск грейфера, разжатие и сжатие челюстей с одновременным захватом груза и его последующая транспортировка в ковше устройства.


Простота в управлении таким устройством, как грейфер для сыпучих материалов, достигается за счет того, что данное устройство сконструировано особым образом: при соприкосновении челюстей с опорной поверхностью, они разжимаются в автоматическом режиме. Вместимость грейферного захвата может варьироваться в зависимости от непосредственного назначения устройства, средним показателем является от полутора до трех кубометров материала. Как правило, наиболее часто используются грейферы вместимостью в полтора кубических метра.



Модификации грейферов для сыпучих материалов









Важным является то, какой грузоподъемностью обладает сам кран, на который будет подвешиваться грейфер. Вообще, грейферные установки делятся на три типа. Легкие производят подъем таких грузов, как уголь, шлак, зерно, семена, и сахарный песок. Существуют грейферы для сыпучих материалов среднего уровня тяжести, на которых чаще всего происходит перемещение песка, щебенки, гравийного материала, цемента, угля отсевного типа, металлургического шлака, соли, шамота, серы, всевозможных удобрений и добавок, почвы и другого аналогичного материала.


Следующим типом грейферного захвата для сыпучих грузов является тяжелая установка, которая производит перемещение бокситов, медно-никелевых и железорудных концентратов, руды разных типов, ферросплавов и других материалов такого типа. И наконец, существуют грейферы очень тяжелого типа, которые перемещают такие грузы, как свинцовый концентрат и другие тому подобные грузы.

promplace.ru

Производство работ грейфером

Главная - Статьи - Техника - Производство работ грейфером

Экскаваторы с грейферным рабочим оборудованием применяют для погрузки и разгрузки сыпучих грунтов (песка, шлака, щебня, гравия), а также для рытья колодцев, котлованов под фундаменты отдельно стоящих сооружений, опор линий электропередачи, силосных башен, зачистки траншей при строительстве магистральных трубопроводов. В комплексе земляных работ при строительстве жилых зданий и в промышленном строительстве грейферное оборудование применяют для рытья различных углублений котлованов сложного профиля и для обратной засыпки фундаментов.

На участках со сложным профилем грунт также разрабатывает экскаватор, оборудованный грейфером. Этот же экскаватор отрывает все углубления и приямки, предусмотренные проектом на участках, вырытых драглайном.
Схема выполнения работ грейфером при засыпке грунта в запазухи котлованов и за стенки фундаментов сопровождается работами, которые выполняются по мере готовности фундаментов. Оборудованный грейфером экскаватор, перемещаясь вдоль бровки котлована по периметру, набирает из отвала грунт и укладывает его равномерно небольшими слоями в пазухи или за стенки фундамента. Высота насыпанного грейфером слоя грунта не должна превышать 1...1.5 м. Этот грунт разравнивают с помощью бульдозеров (а при стесненных условиях — вручную) и уплотняют трамбовочными плитами, пневматическими трамбовками или другим способом.

Экскаваторы, оборудованные грейфером, являются ведущими в комплектах машин, выполняющих земляные работы по устройству котлованов под опускные колодцы на строительстве металлургических предприятий. Так, сооружение скиповой ямы методом опускного колодца осуществлялась в следующем порядке. Колодец в форме неправильного шестиугольника высотой 11 м и массой 1200 т был установлен на земле. Рядом с ним на земляной подушке и шпальной клетке было подготовлено место для установки экскаватора, оборудованного грейфером. Экскаватор грейфером разрабатывал грунт внутри колодца и отсылал его в отвал. Грунт из отвала грузил на второй экскаватор, оборудованный прямой лопатой. По мере выработки грунта внутри колодца последний опускался под действием собственного веса.

Наиболее эффективно применение грейфера на устройстве котлована под опускные колодцы при наличии груновых вод. В этих случаях даже при хорошей организации водоотлива применение других землеройных машин затруднительно. Конструкция грейферного ковша позволяет разработать грунт под водой. Гидравлические экскаваторы, оборудованные грейфером, успешно выполняют выемки под отдельно стоящие опоры.
