14.Буровые долота исм, pdc.

Долота ИСМ.

Особая разновидность долот разработана Институтом сверхтвердых материалов (ИСМ) – долота типа ИСМ. Долота ИСМ предназначены для разрушения резанием и истиранием (микрорезанием) неабразивных пород мягких (М), перемежающихся по твердости (МС) и средней твердости (С).

Эти долота имеют вооружение из сверхтвердого композиционного материала «Славутич.

Существует две разновидности долот ИСМ по конструкции: лопастная и секторная.

При бурении в мягких породах штыри работают как резцы, осуществляя резание и скалывание. В перемежающихся по твердости и породах средней твердости работают зерна алмазов, разрушая породу микрорезанием.

Присоединяют долото к бурильной колонне при помощи замковой резьбы.

Преимуществами долот ИСМ являются их значительная проходка на долото, достигающая (при соблюдении условий эксплуатации) нескольких сотен метров и относительно высокая рейсовая скорость.

К недостаткам следует отнести узкую область применения (только в неабразивных порода М, МС и С) и высокий момент на вращение долота, ограничивающий применение забойных двигателей.

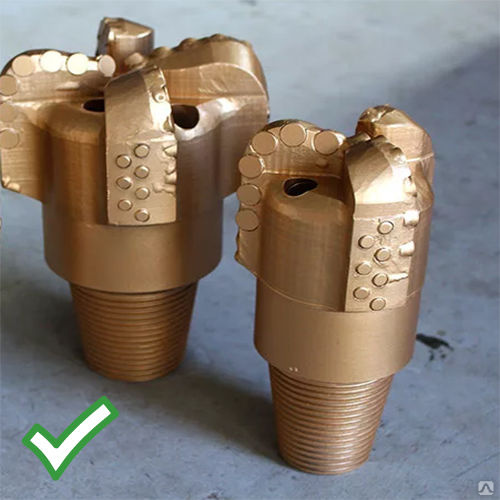

PDC

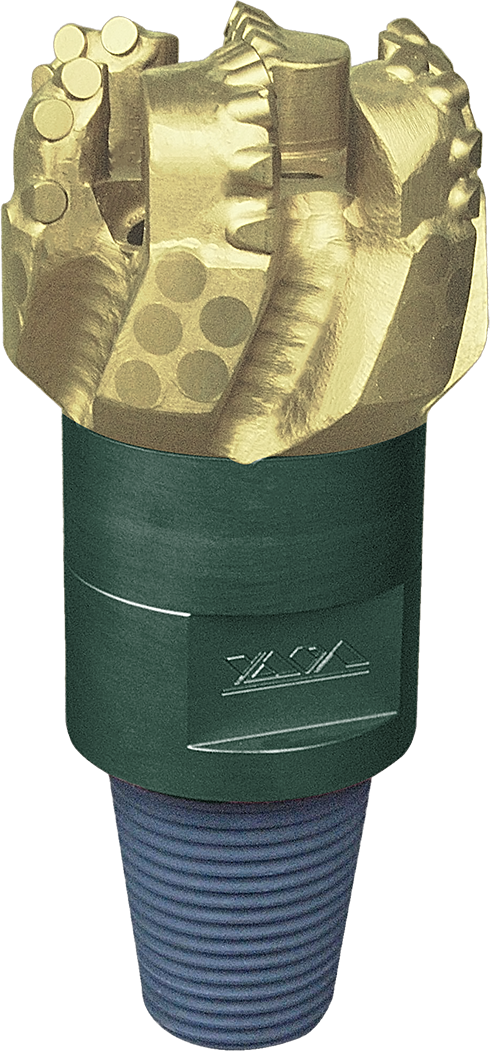

Долото PDC с алмазосодержащими композиционными вставками диаметром 215,9 мм для бурения мягких с пропластками средней твердости пород (кол-во лопастей – 5, кол-во промывочных узлов – 7)

КЛАССИФИКАЦИЯ КЕРНОПРИЕМНЫХ УСТРОЙСТВ:

Существует 4 типа КУ в зависимости от твердости г.п.

В бурильных головках не используют гидромониторную промывку. Корпус керноприемного устройства служит для соединения бурильной головки с бурильной колонной, размещения керноприемника и защиты его от механических повреждений, а также для пропуска бурового раствора к промывочным каналам бурголовки.

Керноприемник предназначен для приема керна, сохранения его во время бурения от механических повреждений и гидроэрозионного воздействия бурового раствора и сохранения при подъеме на поверхность. Для выполнения этих функций в нижней части керноприеника устанавливают кернорватели и кернодержатели, а вверху клапан, пропускающий через себя вытесняемый из керноприемника буровой раствор при заполнении его керном.

Для керноприемных устройств изготовляют шарошечные, алмазные, лопастные и ИСМ бурголовки, предназначенные для бурения в породах различной твердости и абразивности.

Предусматривает изготовление керноприемных устройств как с несъемными, так и со съемными керноприемниками.

При бурении с несъемными керноприемниками для подъема на поверхность заполненного керном керноприемника необходимо поднимать всю бурильную колонну.

При бурении со съемным керноприемником бурильная колонна не поднимается, Внутрь колонны на канате спускается специальный ловитель, с помощью которого из керноприемного устройства извлекают керноприемник и поднимают его на поверхность. При помощи этого же ловителя порожний керноприемник спускают и устанавливают в корпусе.

ДОЛОТА ИСМ — Студопедия

Долота ИСМ отличаются от фрезерных, лопастных и алмазных, главным образом, тем, что их породоразрушающие (рабочие) элементы оснащены сверхтвердым материалом «славутич». Рабочие элементы (вставки из славутича) крепят к стальному корусу долота своей посадочной (цилиндрической) частью (хвостовиком) методом пайки. Форму рабочей поверхности вставок, марку славутича, его содержание (объем в кубических сантиметрах) в инструменте и число вставок выбирают в зависимости от типа долота, т.е. в соответствии с механическими свойствами буримых пород.

В зависимости от размера и конструкции долота ИСМ могут быть выполнены, либо цельноковаными с фрезерованными лопастями, либо с приваренными лопастями.

Долота ИСМ по сравнению с фрезерными и лопастными обладают более высокой износостойкостью, а по сравнению с долотами, оснащенными природными алмазами, – меньшими стоимостью, лучшей проходимостью по стволу скважины. Поэтому они реже выходят из строя при недостаточно тщательной подготовке ствола и забоя перед их спуском в скважину.

Долота ИСМ выпускают трех разновидностей: режущего действия (режущие), торцовые (зарезные) и истирающие. Первые весьма похожи на лопастные, вторые – на фрезерные, а третьи – на алмазные.

Режущие долота ИСМ предназначены для бурения глубоких скважины в мягких и средних пластичных породах. Долото ИСМ (рис. 9.6) по внешнему виду и конструкции похоже на долото 6ИР (см. рис. 9.4), но отличается от него формой рабочей части лопастей, способом их закрепления на корпусе долота и расположением дополнительных лопастей. У долота ИСМ основные лопасти 1, 2 и 3 (см. рис. 9.6) сходятся вместе по общей оси долота и привариваются к составному корпусу 4 в специальных пазах.

Рис. 9.6. Режущее долото ИСМ:

а – без насадок, б – с насадками

Дополнительные лопасти выполняются укороченными, характеризуются трапециевидным профилем и армируются по рабочим боковым поверхностям твердосплавными штырями 6 (с плоской рабочей головкой, не выступающей за поверхность лопасти), которые запрессовываются и по боковым поверхностям основных лопастей. Поэтому дополнительные лопасти не только обеспечивают стабилизацию и уравновешивание долота в стволе скважины, но и способствуют росту общей калибрующей поверхности долота по диаметру.

Вставки 8, оснащенные славутичем, выполняют с цилиндрической боковой поверхостью и полусферической (для торца основной лопасти) и плоской (для калибрующей поверхности лопасти) рабочими головками. Сопла 7 изготовляют из твердого сплава.

Сопла и струйный промывочный узел в целом рассчитаны на истечение бурового раствора со скоростью 90-120 м/с.

Рис. 9.7. Режущее долото ИСМ второй модификации:с узкими (а) и широким (б) промывочными отверстиями

Выполнение промывочного устройства (узла) долота второй модификации показано на рис. 9.7. Оно отличается одним широким центральным промывочным отверстием, разделенным лопастями на три сектора.

Струйная модификация по промывке отличается от первой соплами, которые смонтированы и закреплены (с помощью пайки) в боковых каналах, просверленных в корпусе долота (см. рис. 9.6.,б).

Долота первой и второй модификаций по промывке применяют, главным образом, при вращательном бурении с турбобурами, а третьей – при вращательном роторном способе бурения.

Долота с обычной (“свободной”) промывкой (преимущественно вторая модификация по промывке) выпускаются девяти размеров по диаметрам 188 – 392 мм, а долота третьей модификации – двух размеров по диаметрам 212 и 267 мм.

Пример обозначения режущего долота: ИСМ188-РГ-10, где ИСМ – вид долота, 188 – номинальный диаметр по калибрующей части в мм, Р – разновидность долота (режущее), Г – модификация (гидромониторная промывка), 10 – порядковый номер конструкции.

Торцовые долота ИСМ (рис. 9.8) предназначены для бурения и забуривания нового ствола, но могут быть использованы и при ликвидации аварий. Внешне они похожи на фрезерные долота.
