Им 20 манипулятор – Кран-манипулятор ИНМАН – ИМ 20

ИМ-20 – Крано-манипуляторная установка – Уральский Завод Спецтехники

Код модели: 1623

Цена: Договорная

Окончательная стоимость складывается из стоимости техники, необходимых доработок и стоимости доставки

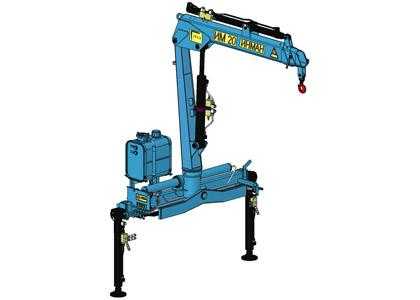

Крано-манипуляторная установка КМУ ИМ-20
Количество гидравлических выдвижных секций, шт. 1
Грузовой момент, тм 1,83
Максимальная грузоподъёмность, кг 990
Грузоподъёмность при максимальном вылете, кг 505
Максимальный вылет стрелы, м 3,57
Рабочая температура окружающей среды, °С -40…+40
Максимальная высота подъёма, м 4,66
Максимальная глубина опускания, м 1,54
Способ управления Гидравлический
Угол поворота колоны, град. 400
Место управления С земли
Транспортное расположение опор Вверх
Тип выдвижных опор Механические
База выдвижных опор, мм 2700
База не выдвижных опор, мм 1700
Масса без гидронасоса, рабочей жидкости, кг 425
Емкость гидробака, л:
27,2
23,6
19,9
Производительность насоса, л/мин 11
Рабочее давление, МПа 20
Размер по осям шпилек, мм 310
Размер для монтажа на раме, мм 550

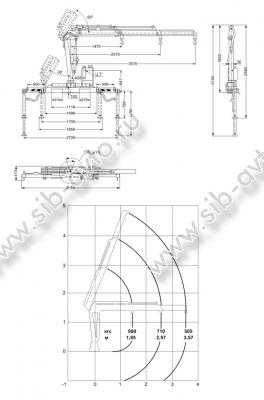

Габаритные размеры в трансп. положении, мм:
1850
1720
410



Крано-манипуляторная установка ИМ-20 производства ИНМАН (Россия) предназначена для работы с мелкотоннажными грузами. Имеет одну гидравлическую и одну механическую стрелу телескопирования. При собственном весе в 425 кг манипулятор способен поднимать грузы до 1 тонны.

ИТ-200

вылет 18,90 м, грузовой момент 21 тм, грузоподъемность 7200 кг


Количество гидравлических выдвижных секций, шт.1
Грузовой момент, тм1,83
Максимальная грузоподъемность, кг990
Грузоподъемность на максимальном вылете, кг505
Максимальный вылет стрелы, м3,57
Рабочая температура окружающей среды,°C-40 … +40
Максимальная высота подъема, м4,66
Максимальная глубина опускания, м1,54
Способ управленияГидравлический
Угол поворота колонны, град.400
Место управленияС земли
Транспортное положение опорВверх
Способ выдвижения опорРучной
База выдвижных опор, мм700
База не выдвижных опор, мм1 700
Масса без гидронасоса, рабочей жидкости, кг425
Емкость гидробака, л(полная/max/min) 27.2 / 23.6 / 19.9
Производительность насоса, л/мин11
Рабочее давление, МПа20
Размер по осям шпилек, мм310
Размер для монтажа на раме, мм550
Габаритные размеры в трансп. положении, мм1850 x 410 x 1720





КМУ | КМУ В НАЛИЧИИ | КМУ Ferrari | КМУ ИНМАН | Навесное оборудование

Манипуляторы ИНМАН 20
Грузовой момент, Тм1,83
Макс. грузоподъемность, кг990
Макс. вылет стрелы, м3,.57
Грузоподъемность на макс. вылете стрелы, кг505





Краноманипуляторная установка ИМ 20 предназначена для работы с мелкотоннажными грузами.

Монтируется на небольшие шасси, типа ЗИЛ 5301 (Бычок), трактор МТЗ 82 и др.

Имеет одну гидравлическую и одну механическую стрелу телескопирования.

При собственном весе в 425 кг манипулятор способен поднимать грузы до 1 тонны.

Технические характеристики

Технические характеристики ИМ 20
Количество гидравлических выдвижных секций1 шт.
Грузовой момент1,83 тм
Максимальная грузоподъемность990 кг
Грузоподъемность на максимальном вылете505 кг
Максимальный вылет стрелы3,57 м
Рабочая температура окружающей среды,°C-40 … +40
Максимальная высота подъема4,66 м
Максимальная глубина опускания1,54 м
Способ управленияГидравлический
Угол поворота колонны400 град.
Место управленияС земли
Транспортное положение опорВверх
Способ выдвижения опорРучной
База выдвижных опор2 700 мм
База не выдвижных опор1 700 мм
Масса без гидронасоса, рабочей жидкости425 кг
Емкость гидробака, л (полная/max/min)27.2 / 23.6 / 19.9
Производительность насоса11 л/мин
Рабочее давление20 МПа
Размер по осям шпилек310 мм
Размер для монтажа на раме550 мм
Габаритные размеры в трансп. положении, мм1 850 x 410 x 1 720
Вся информация в каталоге носит справочный характер. В связи с постоянным совершенствованием и доработкой конструкции, технические характеристики оборудования, представленного в каталоге, могут меняться производителем.



Краноманипуляторная установка ИМ 20 предназначена для работы с мелкотоннажными грузами. Монтируется на небольшие шасси, типа ЗИЛ 5301 (Бычок), трактор МТЗ 82 и др. Имеет одну гидравлическую и одну механическую стрелу телескопирования. При собственном весе в 425 кг манипулятор способен поднимать грузы до 1 тонны.

Технические данные











Максимальный подъемный момент

1.8 тм

Максимальная грузоподъемность

990 кг

Максимальный гидравлический вылет

3.6 м

Угол поворота

400°

Стандарт размаха аутригеров

2700 мм

Требуемое для монтажа пространство (станд.)

550.00 мм

Максимальное рабочее давление

20 бар

Общий вес (станд.)

425 кг

Ширина в транспортном положении

1850.00 мм

Производительность насоса

11 л/мин

Манипулятор ИМ-20 предназначен для работы с мелкотоннажными грузами. Монтируется на небольшие шасси, типа ЗИЛ 5301 (Бычок), трактор МТЗ 82 и др. Имеет одну гидравлическую и одну механическую стрелу телескопирования. При собственном весе в 425 кг манипулятор способен поднимать грузы до 1 тонны.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:





























Количество гидравлических выдвижных секций, шт.1
Грузовой момент, тм1,83
Максимальный вылет стрелы, м3,57
Рабочая температура окружающей среды, °C– 40 … +40
Максимальная высота подъема, м4,66
Максимальная глубина опускания, м1,54
Способ управленияГидравлический
Угол поворота колонны, град.400
Место управленияС земли
Транспортное положение опорВверх
Тип выдвижных опорМеханические
База опор, мм2 700
Размер по осям шпилек, мм310
Размер для монтажа на раме, мм550
Масса без гидронасоса и рабочей жидкости, кг425
Максимальная грузоподъемность, кг990
Грузоподъемность на максимальном вылете 3,57 м, кг505
Полная, л27,2
max, л23,6
min, л19,9
Производительность насоса, л/мин11
Рабочее давление, МПа20
Длина, мм1 850
Ширина, мм410
Высота, мм1 720






















содержание   ..














7   ..



Краны-манипуляторы ИНМАН












Гидроманипулятор ИМ-20 представляет собой гидроманипулятор малой
грузоподъемности (0.5-1.25т), предназначенный для установки в основном
на небольшие грузовые автомобили: ГАЗель, Валдай, ЗИЛ-бычок, колесные
трактора, возможна установка на более тяжелые машины – УРАЛ, КАМАЗ,
гусеничные транспортеры  для работы с мелкими грузами. В таком варианте
гидроманипулятор обычно устанавливается за кабиной водителя.


Другим применением гидроманипулятора ИМ-20 является его установка на
передвижные мастерские МАРС или АНРВ комбинированной компоновки
(отсек-мастерская с грузовой бортовой платформой). В данном случае
гидроманипулятор используется для работы с тяжелым инструментом,
ремонтируемыми агрегатами, а также для поддержки труб при ремонте
водопроводов и теплотрасс. На передвижные мастерские гидроманипулятор
устанавливается на задний свес рамы (при необходимости изготавливается
опорная площадка под гидроманипулятор.)


Управление гидроманипулятором производится с пульта, размещенного у
основания манипулятора. Гидравлическое телескопирование стрелы
осуществляется на 1.1 метра, до полного вылета (3.57 м) последняя
выдвижная секция стрелы гидроманипулятора выдвигается оператором
вручную, и фиксируется на приемлемом для работы положении. Такое
решение значительно упрощает конструкцию гидроманипулятора и увеличивает
его надежность.


Гидроманипулятор ИМ-20 имеет отличные эксплуатационные характеристики,
прост и надежен в эксплуатации. Гидроманипулятор
ИМ-20 не требует регистрации в органах Гостехнадзора.


Климатические условия работы гидроманипуляторов ИМ-20 от -40 до +40
градусов позволяют эксплуатировать их практически во всех районах нашей
страны.


Технические характеристики гидроманипулятора ИМ-20




















Характеристика


ИМ 20


Грузовой момент, тм


1,85


Поворотный момент, тм


0,28


Угол поворота стрелы, град.


400


Макс. вылет стрелы, м


3,57


Ход гидравлического телескопирования, м


1,1


Грузоподъемность на максимальном вылете, т


0,505


Максимальная грузоподъемность, т


1,25


Давление в гидросистеме, МПа


20


Расход рабочей жидкости, л/мин


9


Способ управления


С пульта на земле


Габаритные размеры в собранном виде, мм

– длина


410


– ширина


1720


– высота


1850


Масса, т


0,425






















Гидроманипуляторы ИМ-50 предназначены для работы с грузами весом от 0.74
до 2 т. Максимальный вылет стрелы гидроманипулятора составляет 6.14 м, в
т.ч. ход гидравлического телескопирования – 1,8 м. Управление
гидроманипулятором осуществляется с пульта, располагаемого у основания
гидроманипулятора.


Большой максимальный вылет стрелы позволяет использовать
гидроманипулятор на грузовых автомобилях УРАЛ, КАМАЗ, МАЗ, КРАЗ и на
различной спецтехнике.


Гидроманипулятор ИМ-50 может также использоваться на передвижных
мастерских серии МАРС и АНРВ вместо гидроманипуляторов ИМ-20, как для
погрузочно-разгрузочных, так и для монтажных работ.


Климатические условия работы гидроманипуляторов ИМ-150 от -40 до +40
градусов позволяют эксплуатировать их практически во всех районах нашей
страны.





Технические характеристики гидроманипулятора ИМ-50




















Характеристика


ИМ 50


Грузовой момент, тм


4,40


Поворотный момент, тм


0,6


Угол поворота стрелы, град.


410


Макс. вылет стрелы, м


6,14


Ход гидравлического телескопирования, м


1,8


Грузоподъемность на максимальном вылете, т


0,74


Максимальная грузоподъемность, т


2


Давление в гидросистеме, МПа


25


Расход рабочей жидкости, л/мин


15


Способ управления


С пульта на земле


Габаритные размеры в собранном виде, мм

– длина


763


– ширина


2440


– высота


2400


Масса, т


















Гидроманипуляторы ИМ-95 предназначены для работы с грузами весом от 0.94
до 2.83 т. Максимальный вылет стрелы гидроманипулятора составляет 8.1 м,
все секции гидроманипулятора выдвигаются при помощи гидроцилиндров.


Управление гидроманипулятором осуществляется с пульта, располагаемого у
основания гидроманипулятора, либо установленного на его стойке..


Большой максимальный вылет стрелы позволяет использовать
гидроманипулятор на грузовых автомобилях УРАЛ, КАМАЗ, МАЗ, КРАЗ и на
различной спецтехнике, а также в качестве стационарной установки.





Технические характеристики гидроманипулятора ИМ-95




















Характеристика


ИМ 95


Грузовой момент, тм


8,5


Поворотный момент, тм

Угол поворота стрелы, град.


410


Макс. вылет стрелы, м


8,1


Ход гидравлического телескопирования, м

Грузоподъемность на максимальном вылете, т


0,94


Максимальная грузоподъемность, т


2,83


Давление в гидросистеме, МПа


28


Расход рабочей жидкости, л/мин


25


Способ управления


а) С пульта на земле

б) С пульта на стойке


Габаритные размеры в собранном виде, мм

– длина

– ширина

– высота

Масса, т


1,24





















Гидроманипуляторы серии ИМ-150 предназначены для установки на грузовые
автомобили УРАЛ, КАМАЗ, МАЗ, КРАЗ, грузовые иномарки подобного класса.
Гидроманипуляторы ИМ-150 выпускаются в нескольких вариантах, с
различными эксплуатационными характеристиками – вылетом стрелы и
грузоподъемностью.


Максимальный вылет стрелы у гидроманипулятора ИМ-150 составляет от 8,6
до 12,4 метра, грузоподъемность на максимальном вылете – до 1.5 тн, что
позволяет использовать его для погрузки и разгрузки длинномерных
грузовых платформ или полуприцепов.


Максимальная глубина подъема и опускания груза (14.89 и 8.9 метра
соответственно) позволяет эффективно использовать гидроманипулятор на
специализированных передвижных мастерских для ремонта различного
стационарного оборудования, трубопроводов и монтажа металлоконструкций.


Климатические условия работы гидроманипуляторов ИМ-150 от -40 до +40
градусов позволяют эксплуатировать их практически во всех районах нашей
страны.


Управление гидроманипулятором может производиться как с пультов,
расположенных по обе стороны манипулятора, так и с пульта на стойке
(устанавливается сиденье оператора). Возможна комплектация
гидроманипулятора пультом дистационного управления.


Технические характеристики гидроманипултятора ИМ-150























Характеристика

ИМ 150

ИМ 150-100

ИМ 150М

Грузовой момент, тм

12,1

11,6

12,1

Поворотный момент, тм

1,93









Угол поворота стрелы, град.

390

390

390

Максимальный вылет стрелы, м

8,6

12,4

7,9

Минимальный вылет стрелы, м





3

2,05

Ход гидравлического телескопирования, м

1 секц. – 1,560 2 секц. – 1,830









Грузоподъемность на максимальном вылете, т

1,32

0,77

1,5

Максимальная грузоподъемность, т

4,02

3,87

5,9

Максимальная высота подъема, м





14,27

1,73

Максимальная глубина опускания, м





8,9

4,43

Давление в гидросистеме, МПа

28









Расход рабочей жидкости, л/мин

32









Способ управления

а) С пульта на земле б) С пульта на стойке

а) С пульта на земле б) С пульта на стойке

а) С пульта на земле б) С пульта на стойке

Габаритные размеры в собранном виде, мм













– длина

854/1094









– ширина

2500









– высота

2235









Масса, т

2,12-2,26

2,28

2



















Гидроманипулятор ИМ-240 с максимальным вылетом стрелы 18,7 м применяется
для ремонтных и монтажных работ на промышленных объектах, трубопроводах
и т.п.


При установке гидроманипулятора на седельные тягачи и грузовые
автомобили с прицепами такой гидроманипулятор обеспечит
погрузку/разгрузку как тягача, так и прицепа.


Большой выбор навесного оборудования дает возможность заказать
специализированный гидроманипулятор для работы с определенными видами
груза, либо для выполнения специальных работ.


Управление навесным оборудованием осуществляется с основного пульта
управления гидроманипулятором.





Технические характеристики гидроманипулятора ИМ-240









Характеристика

ИМ 240

Грузовой момент, тм

21,3

Макс. вылет стрелы, м

18,7

Грузоподъемность на максимальном вылете, т

0,54

Максимальная грузоподъемность, т

6,55

Способ управления

гидравлический

Масса, т

3,5

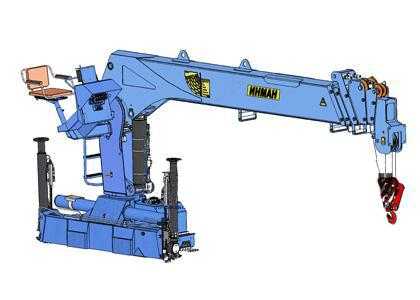

Гидроманипулятор ИФ-300С – наиболее мощный манипулятор, выпускаемый ЗАО
ИНМАН. Максимальный вылет стрелы гидроманипулятора составляет 8,53 м,
при грузоподъемности на максимальном вылете – 3.3 т.


Такие характеристики позволяют использовать гидроманипулятор ИФ-300С на
грузовых автомобилях и седельных тягачах при работе с тяжелыми грузами.


Управление гидроманипулятором осуществляется с пульта на стойке,
оборудованного креслом оператора. С данной позиции удобно
просматривается вся рабочая зона. Для работы в темное время суток
гидроманипулятор может быть дооборудован системой освещения (одна или
несколько регулируемых фар).


Гидроманипуляторы ИФ-300С на седельных тягачах УРАЛ и
КАМАЗ


Установка гидроманипулятора на седельные тягачи УРАЛ и КАМАЗ позволяют
превратить обычный автопоезд в самодостаточную транспортную единицу,
способную производить погрузку, транспортировку и разгрузку различных
грузов без привлечения дополнительной техники и персонала в пунктах
погрузки и разгрузки.


Для обеспечения достаточной рабочей зоны для гидроманипулятора
стандартный полуприцеп дорабатывается путем незначительного переноса
переднего борта полуприцепа назад.


Прочностные характеристики полуприцепа при такой переделке не
нарушаются.


Технические характеристики гидроманипулятора ИФ-300С




















Характеристика


ИМ 300


Грузовой момент, тм


24


Поворотный момент, тм


4,7


Угол поворота стрелы, град.


390


Макс. вылет стрелы, м


8,53


Ход гидравлического телескопирования, м


1,8


Грузоподъемность на максимальном вылете, т


3,3


Максимальная грузоподъемность, т


9


Давление в гидросистеме, МПа


26


Расход рабочей жидкости, л/мин


60


Способ управления


С пульта на стойке


Габаритные размеры в собранном виде, мм

– длина


688


– ширина


2640


– высота


2400


Масса, т


3900




















содержание   ..














7   ..
