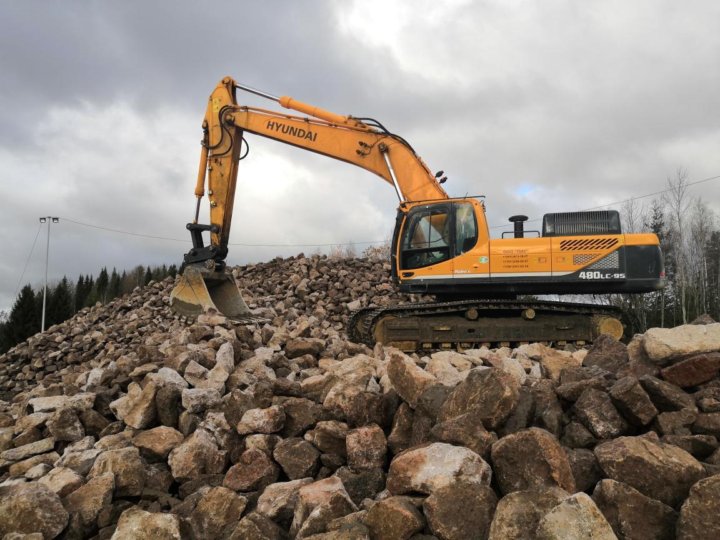

Гусеничный экскаватор Hyundai R480LC-9S – Спецтехника, строительная и погрузочная техника

Loading

Расшифровка индексов и цифр в названиях моделей гусеничных экскаваторов Hyundai

Технические характеристики

Эксплуатационная масса, кг	48100
Модель двигателя: Cummins QSM11-C, л.с. (кВт) при об/мин	353 (263) при 1900
Объем двигателя, см3	10800
Ширина гусениц, мм	600
Длина, мм	12060
Высота (транспортная/верхкабины), мм	3730/3190
Ширина (габариты/платформа), мм	3340/2980
Глубина копания (максимальная), мм	7790
Сила копания на ковше, кг/см?	–
Сила копания на рукояти, кг/см?	–
Объем ковша, м3	2. 20/2.43/2.70
Удельное давление на грунт, кг/см?	–
Длина стрелы (моно), мм	7060
Длина рукояти, мм	3380
Главный насос: KAWASAKI (Япония)	Тандемные аксиально-поршневые насосы с регулируемым рабочим объемом
Давление рабочего контура (максимальное), кг/см2	360
Давление ходового контура, кг/см?	330
Давление контура сервоуправления, кг/см?	330
Скорость вращения поворотного мотора, об/мин	–
Скорость передвижения, км/час	5.0/3.2
Аккумулятор, В, А.ч.	2 х 12V x 200AH
Стартер, B x кВТ	24B x 7. 2кВт
Генератор, В; А	24B x 70A
Вместимость заправочных ёмкостей:
топливный бак, л	621
масло, двигатель, л	37.9
система охлаждения, л	50
гидравлический бак, л	262
гидравлическая система, л	380

Характеристики рабочих зон

Радиус поворота платформы, минимальный, мм	4780	F
Высота выгрузки ковша, максимальная, мм	7620	E
Радиус копания на уровне земли, мксимальный, мм	11900	A’
Глубина копания, максимальная, мм	7790	B
Максимальная глубина выемки с горизонтальным плоским дном длиной 2,4м, мм	7670	B’
Радиус копания, масимальный, мм	12100	A
Глубина выемки вертикальной стенки, максимальная, мм	6590	C
Высота копания, максимальная, мм	10980	D

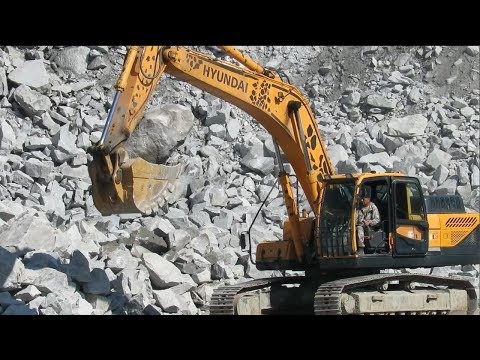

Видеообзор

Расшифровка индексов и цифр в названиях моделей гусеничных экскаваторов Hyundai

• Первая буква в названии модели — это вид техники: R – экскаваторы.
• Далее идёт число, обозначающее массу экскаватора в центнерах (1/10 тонны). Число центнеров округлено. Например: масса модели R
  320LC-7A равна 32, 2 тонны.
• Далее следует буквенный индекс, уточняющий особенности тех. характеристик ходовой части:
  • LC — Гусеничная база, удленённая на 0,5 метра спереди. Такие модели устойчивее к продольному опрокидыванию. Например: R360LC-7A.
  • LCD — наличие отвала спереди гусеничной базы. Этот индекс характерен только для гусеничных экскаваторов, так как все колёсные экскаваторы Hyundai имеют отвалы в базовой конфигурации.
  • NLC — гусеничные экскаваторы с этим индексом имеют более узкую кабину. Применяются для работы в стеснённых условиях. Например: модель R210NLC-7.
• Далее через дефис следует числовой индекс серии экскаваторов. Например: -7 или -9.
• Если после индекса серии есть буква А, то двигатель на данной модели соответствует стандарту Euro-3. Если буквы А нет – Euro-2.

•

• Далее может присутствовать необязательный индекс, который обозначает те или иные особенности рабочих частей или узлов модели:
  • FS — прямая лопата.
  • D — модели для сноса или разрушения строений. Рукоять и стрела удлинены. Есть вставка длинной 2600 мм между рукоятью и стрелой.
  • HS — Поворотная платформа расположена выше от земли. Это позволяет работать в воде большей глубины.
  • LR — Глубина копания и высота разгрузки у моделей с этим индексом больше за счёт удлинённых рукояти и стрелы.

Технические характеристики сформированы на основе информации с официального сайта производителя. Обратите, пожалуйста, внимание на то, что технические характеристики, комплектация и список дополнительного оборудования могут отличаться от указанных на этой странице, в зависимости от региона, в который поставляется техника. А также компания-производитель оставляет за собой право изменять эти характеристики без уведомления. Поэтому обязательно уточняйте характеристики и параметры конкретной модели у продавца.

категория: Гусеничные экскаваторы Hyundai

Дорсервис – Hyundai R480LC-9S

Скачать в PDF

Краткая характеристика

Модель :

R480LC-9S

Эксплуатационная масса, кг:

48 650

Двигатель :

Cummins QSM11-C

Объем ковша, м. куб:

2.20

Глубина копания, мм:

7 810

Ширина гусеницы, мм :

600

Габариты ДхШхВ, мм :

12060х3340х3730

Технические характеристики

Двигатель :

Cummins QSM11-C

Тип :

Дизельный двигатель, 4-тактный, 6-цилиндровый, рядный, с водяным охлаждением, прямым впрыском, турбонаддувом, охлаждением наддувочного воздуха и низкой загрязненностью выхлопа

Мощность (по стандарту SAE. Эксплуатационная), л.с. (кВт) при об/мин :

320 (239) при 1 900

Макс. крутящий момент, кгс.м при об/мин :

182,5 при 1 300

Диаметр цилиндра и ход поршня, мм :

125 x 147

Рабочий объём, см3 :

10800

Аккумуляторные батареи, (В, А. ч.) :

2 (12, 200)

Стартер, В; кВт :

24; 7,2

Генератор, В;А :

24 ; 70

Производительность гидравлической системы, л/мин :

2х380

Рабочее давление гидравлической системы (max возможное), кгс/см2 :

350 (380)

Макс. скорость передвижения (высокая) / (низкая), км/ч :

5/3,2

Преодолеваемый подъем, гр (%) :

35 (70)

Топливный бак, л :

621

Охлаждающая жидкость двигателя, л :

50

Моторное масло, л :

37,9

Механизм поворота платформы, л :

5

Картер конечной передачи (каждый) , л :

5

Гидросистема (включая гидробак), л :

380

Гидробак,л :

262

Страна производитель :

Республика Корея

Габаритные размеры

A Опорная длина гусеничной ленты, мм:

4470

B Габаритная длина гусеничной ленты :

5462

C Дорожный просвет под противовесом, мм:

1295

D Задний радиус поворота платформы, мм:

3750

D* Длина задней части поворота платформы, мм:

3695

E Ширина кабины машины, мм:

2980

F Габаритная высота по крыше кабины, мм:

3190

G Минимальный дорожный просвет, мм:

555

H Колея гусеничной ленты, мм:

2740

Длина стрелы, мм :

7060

Длина рукояти, мм :

3380

I Габаритная длина, мм:

12060

J Габаритная высота по верху стрелы, мм:

3730

K Ширина башмака, мм:

600

L Габаритная ширина, мм :

3340

Рабочая зона

Длина стрелы, мм :

7060

Длина рукояти, мм :

3380

A Макскимальный радиус копания, мм :

12100

A* Максимальный радиус копания на уровне земли, мм :

11900

B Максимальная глубина копания, мм:

7810

B* максимальная глубина выемки с горизонтальным плоским дном длиной 2,4м, мм :

7670

C Максимальная глубина выемки вертикальной стенки, мм :

6590

D максимальная высота копания, мм :

10980

E Максимальная высота разгрузки ковша, мм :

7620

F Минимальный радиус поворота платформы , мм :

4780
