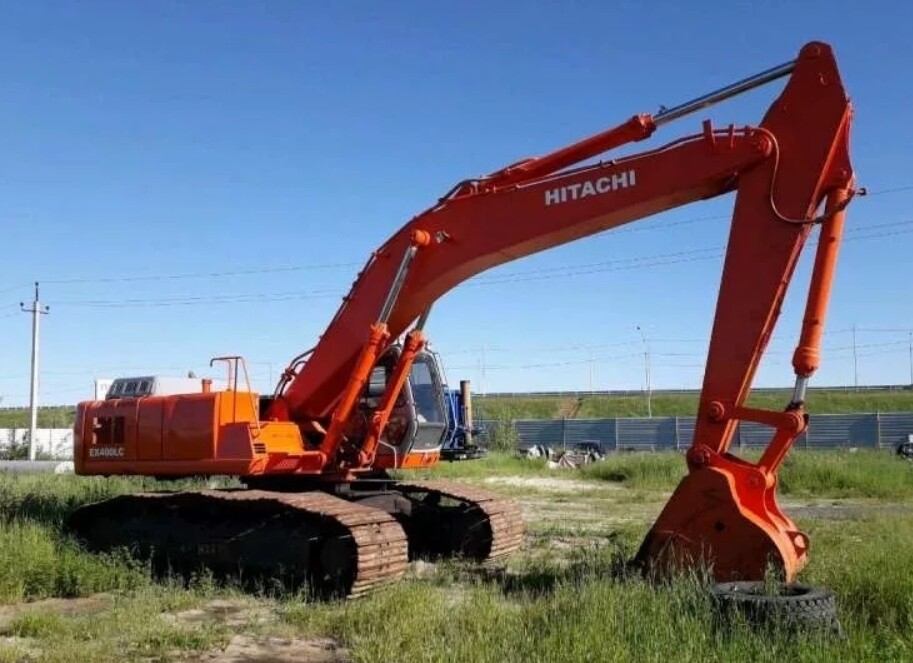

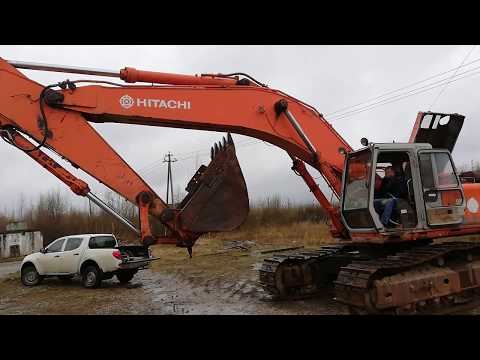

Экскаватор Hitachi EX400: назначение, технические характеристики, модификации

Гусеничный экскаватор Hitachi EX 400 доступен на строительном рынке в РФ с 2013 года. Как и другие машины от японского бренда Hitachi Construction Machinery, модель отличается небольшими габаритами, экономичным расходом топлива, демонстрирует высокую эффективность при рытье котлованов и траншей.

Выпуск Hitachi EX 400 был ориентирован на потребителей из России и стран СНГ. Техника нетребовательна к условиям эксплуатации и исправно работает на дизельном топливе любого качества, при этом соответствует стандартам экологичности и безопасности.

Содержание

• Назначение
• Технические характеристики Хитачи EX 400
• Особенности устройства
• Модификации
• Недостатки и преимущества

Назначение

Экскаватор Hitachi EX 400 позволяет оперативно решать следующие задачи:

• рытье траншей, котлованов любой глубины и протяженности;
• засыпка грунтом и сыпучими материалами ям и траншей;
• земляные работы, в том числе выравнивание участка;
• перемещение грузов на небольшие дистанции;
• демонтаж небольших построек, малоэтажных зданий и сооружений.

Все представленные работы выполняются стандартным землеройным ковшом объемом 1,6 м³ — он поставляется к автомобилю в стандартной комплектации. Такая вместимость помогает быстро справиться с большим объемом работ. Возможно оснащение спецтехники дополнительным навесным оборудованием для рыхления и уплотнения грунта, выполнения дорожных работ, демонтажа бетонных конструкций и ЖБК, бурения, забивки свай, вывоза строительного мусора.

Чаще всего модель приобретают для эксплуатации на стройплощадках, промышленных предприятиях, горных производствах, месторождениях. Покупатели и арендаторы машины — это крупные и небольшие строительные компании, организации, специализирующиеся на выполнении земляных и дорожных работ.

Технические характеристики Хитачи EX 400

Параметр	Показатель
Тип ковша	Обратная лопата
Вместимость ковша	0,9-1,6 м³
Количество зубьев	5
Предельное усилие	236 кН
Максимальная сила тяги	322 кН
Максимальная глубина копания	7,31 м
Максимальный радиус копания	11,1 м
Предельная высота копания	10,44 м
Тип двигателя	рядный, дизельный, 6-цилиндровый
Модель двигателя	Isuzu A-6HK1X
Номинальная мощность	202 кВт/275 л. с.
Частота вращения вала	1900 об/мин.
Частота вращения вала	1900 об/мин.
Наибольший крутящий момент	1080 Н/м
Тип системы охлаждения	Жидкостная
Тип системы впрыска	Электронная
Тип турбонаддува	Газотурбинный с охлаждением
Диаметр цилиндров	115 мм
Ход поршней	125 мм
Расход топлива	18,3-20,1 л/ч
Скорость самостоятельного передвижения	2,9-5,9 км/ч
Объем топливного бака	605 л
Конструкционная длина экскаватора	11,79 м
Ширина машины по гусеничной платформе	3,75 м
Высота по кабине	3,28 м
Габариты кабины (д*ш*в)	3,67*3,45*1,82 м
Просвет гусеничной платформы	56 см
Ширина колеи	2,39 м
Ширина башмаков гусеничной ленты	60 см
Эксплуатационная масса	41,9 т

Особенности устройства

Экскаватор оснащен:

• надежной подвеской и гусеничной базой, прочной поворотной платформой, демонстрирующими длительный срок эксплуатации в условиях интенсивных нагрузок и бездорожья;
• просторной, герметичной, прочной кабиной с амортизирующими опорами и другими конструкциями для комфорта и безопасности оператора;
• стальной сварной рукоятью и сварной стрелой коробчатого сечения.

Гусеничный экскаватор Hitachi EX400 комплектуется ковшом объемом 1,6 м³. Ковш изготовлен из высокопрочной стали, стойкой к повреждениям и коррозии.

Хитачи 400 имеет ряд преимуществ обладает высокими эксплуатационными и техническими характеристиками.

Мощный, надежный, экологичный двигатель

Важное преимущество двигателя внутреннго сгорания спецтехники Hitachi — обеспечение высокой удельной мощности в сочетании с топливной эффективностью.

Спецтехника японского производителя традиционно оснащается силовым агрегатом марки Isuzu. Современный 4-тактный дизельный двигатель Хитачи 400 оборудован турбокомпрессором с промежуточным охладителем и усовершенствованным регулятором оборотов. Высокоэффективная многоступенчатая система охлаждения обеспечивает бесперебойную работу ДВС на смене любой длительности.

Номинальная мощность двигателя Isuzu, установленного на четырехсотой модели составляет 202 киловатта или 275 лошадиных сил.

По параметру токсичности отработанных газов двигатель Hitachi соответствует международным экологическим стандартам Stage II (EC) и EPA Tier 2 (США)

Производительность и приспособленность к тяжелым условия

Hitachi EX400 получил усиленную ходовую часть, усиление других узлов и элементов конструкции, улучшение компоновки агрегатов для повышения надежности. Машина готова для работы в российских погодных и дорожных условиях, может эксплуатироваться в морозную и жаркую погоду, будет функционировать даже на низкокачественном дизельном топливе.

Высокая производительность обеспечена множеством мелких улучшений конструкции. Например, благодаря усовершенствованному механизму скорость вытягивания стрелы увеличена на 20% в сравнении с аналогичным параметром у спецтехники Hitachi, выпущенной до 2010 года.

Сниженный расход топлива при высокой эффективности

Экскаваторы последнего поколения от Hitachi оснащаются усовершенствованной системой гидравлики HIOS III.

Она обеспечивает высокую грузоподъемность и производительность при меньшем расходе топлива. Также улучшенная гидравлическая система HIOS III способствует уменьшению количества выбросов CO₂ в атмосферу.

В последних моделях спецтехники Hitachi доступны режимы для увеличения производительности и снижения расхода дизеля. Запуск режима Auto Power Lift повышает усилие подъема стрелы на 10% и, соответственно, ускоряет подъем рабочего органа. Опция может использоваться, например, при прокладке коммуникаций в грунт. При отсутствии нагрузки степень усилия автоматически возвращается к изначальному значению, отключение режима не требуется.

Режим Power Boost включают для кратковременного усиления производительности и ковша на 5% и 4% соответственно. Запуск и отключение опции оператор выполняет самостоятельно. Дополнительный режим ECO снижает расходование дизеля еще на 14% без влияния на эффективность работы остальных узлов.

Простое ТО и ремонт

Конструктивные особенности Хитачи EX400 позволяют в любой момент провести плановое обслуживание, оперативно выполнить замену расходников и комплектующих. Обслуживающий персонал имеет доступ ко всем узлам, требующим регулярной проверки. Простота обслуживания, ремонта, широкая распространенность и низкая стоимость запчастей делают модель экономичной в эксплуатации.

При ремонте Hitachi 400 важно использовать оригинальные комплектующие. Оригинальные масла и фильтры лучше защищают элементы гидравлики от износа. Шланги от производителя способны выдерживать максимальное давление, возникающее в гидравлической системе Hitachi. Оригинальные элементы ходовой части позволяют технике работать в жестких условиях российского бездорожья, стройки и сноса объектов.

Комфорт оператора и легкость управления

Одно из ключевых достоинств модели — увеличенная, просторная и комфортабельная кабина оператора, способствующая снижению утомляемости и повышению работоспособности персонала, управляющего спецтехникой.

В кабине нешумно: она отделана звукопоглощающими и виброизоляционными материалами. Панорамный обзор исключает слепые зоны. Это снижает риск ЧП и травм во время работ.

Специалист управляет машиной из удобного кресла с откидывающейся спинкой и увеличенным на 55% пространством для ног (в сравнении со старыми моделями экскаваторов Hitachi). Положение всех элементов кресла можно регулировать. Возможно одновременное перемещение сиденья и регулировка расположения рабочих устройств, что позволяет человеку любой комплекции с комфортом разместиться в кабине и управлять машиной.

Удобное расположение органов управления и многофункциональный дисплей помогают адаптироваться к машине и легко выполнять рабочие задачи.

Безопасность машиниста

Модель Hitachi 400 оснащается стандартными системами защиты оператора при переворачивании и опрокидывании машины. Кроме того, кабина техники комплектуется усиленным лобовым стеклом. При повреждении стекла Hitachi не образуют острых осколков, что защищает оператора машины от травм.

Возможность дооснащения

Экскаватор можно укомплектовать различным навесным оборудованием для выполнения отдельных видов работ.

Конструкция машины допускает использование:

• вибротрамбовки для уплотнения грунта, создания подсыпки, гравийной или песчаной подушки;
• вибропогружателя для монтажа труб и других конструкций в грунт;
• гидровращателя или гидромолота для бурения и работы со сваями.

Модификации

Hitachi EX400 доступен в в модификациях с индексом Long Carriage: LC, LC-3 и LC-5. Эти машины имеют удлиненную гусеничную платформу). Модели комплектуются разными двигателями Isuzu:

• LC — A6RB1TQA;
• LC-3 — 6RB1 TPQ;
• LC-5 — 6RB1 TQA;

Отличий кроме гусеничной платформы в разных модификациях Хитачи 400 нет.

Недостатки и преимущества

Новая и подержанная техника японского бренда дороже многих российских и китайских аналогов. Ценник на оригинальную спецтехнику Hitachi можно отнести к условным минусам машины.

Высокая стоимость экскаватора окупается за счет длительной и беспроблемной эксплуатации оборудования. Многие машины Hitachi, выпущенные в 90-х годах прошлого столетия, до сих пор на ходу и способны эффективно выполнять рабочие задачи. Современные модели производителя отличаются большим комфортом, улучшенной производительностью, эффективностью, безопасностью и столь же долгим сроком службы.

Еще одно важное преимущество модели — ремонтопригодность и распространенность оригинальных комплектующих, использование которых помогает продлить срок эксплуатации оборудования.

Все необходимые запчасти для Hitachi EX400 вы найдете в каталоге компании «Интер-Трактор». В наличии — детали двигателя, топливная аппаратура, гидравлика, навесное оборудование и другие оригинальные детали для модели.

Большая часть позиций всегда в наличии, также поставляем запчасти для спецтехники на заказ.

Экскаватор Hitachi ZX400LCH-5G среднего класса: технические характеристики

Долговечность и комфорт

Экскаватор Hitachi ZX400LCH-5G среднего класса создан для эффективной работы в тяжелых условиях при экстремальных температурах.

Для повышения долговечности на него установили надежный двигатель и прочное рабочее оборудование (усиленная стрела, укрепленная ходовая часть и усиленная поворотная платформа).

Многие технические решения, такие как удобные в доступе топливные фильтры, которые можно осматривать, находясь на земле, и пылезащитная сетка перед радиатором, значительно экономят время и деньги при проведении технического обслуживания.

Удобная кабина

Для оператора была разработана кабина с превосходным обзором и повышенной прочностью (в соответствии с требованиями OPG). В кабине отведено достаточно большое пространство для ног, а дверная стойка на 70 мм сдвинута назад, для того чтобы расширить дверной проем и этим облегчить доступ в кабину.

Лобовое стекло поднимается вверх и может оставаться в таком положении за счет направляющих. Окно в крыше также открывается, что обеспечивает дополнительную вентиляцию. Можно прибегнуть к помощи кондиционера. Его дефлекторы размещены в стратегически важных местах, что обеспечивает равномерное распределение температуры по всей кабине.

Технические характеристики

• МодельZX400LCH-5G
• Номинальная мощность (ISO), кВт / л.с.184 / 246 при 2000 об/мин
• Эксплуатационная масса, кг38200
• Емкость ковша «с шапкой» (ISO), m³1,6 – 1,9
• Длина рукояти, м2,67 (усиленная H)
• Максимальный поток гидросистемы, л/мин2 x 279
• Скорость поворота платформы, об/мин10,7
• Максимальная глубина копания, мм6 740
• Максимальная рабочая высота, мм10 100
• Максимальный радиус копания, мм10 600
• Усилие резания грунта ковшом (ISO), кН242

Габаритные размеры

Единицы измерения: мм

А	База гусеничного хода	4050	I	Ширина башмака гусеницы	600
В	Длина гусеничного хода	5060	J	Ширина ходовой части	3190
*C	Дорожный просвет под противовесом	1260	K	Габаритная ширина	3290
D	Радиус поворота задней части платформы	3590	L	Высота гусеничной тележки (башмаки с тремя грунтозацепами)	1150
D’	Длина задней части платформы	3590	М	Габаритная длина
Е	Габаритная ширина поворотной платформы	2990		Рукоять длиной 2,67 м Н-типа	11 330
F	Габаритная высота по крыше кабины	3260		Рукоять длиной 3,20 м Н-типа	11 180
F’	Габаритная высота поворотной платформы	3320	N	Габаритная высота стрелы
*G	Минимальный дорожный просвет	560		Рукоять длиной 2,67 м Н-типа	3480
Н	Ширина колеи	2590		Рукоять длиной 3,20 м Н-типа	3270

Геометрия работы

Единицы измерения: мм

	Длина рукояти	2,67 м H-типа	3,20 м H-типа
А	Макс. радиус копания	10 600	11 100
А’	Макс. радиус копания (на уровне стоянки)	10 320	10 900
В	Макс. глубина копания	6740	7310
В’	Макс. глубина копания (с планировкой дна забоя длиной 2,5 м)	6500	7110
С	Макс. высота копания	10 100	10 400
D	Макс. высота выгрузки	7040	7330
Е	Мин. радиус поворота	4610	4460
F	Макс. глубина вертикальной стенки выемки	3610	6340

* Без учета высоты грунтозацепов башмаков гусениц

Новости о модели

Другие модели в категории Экскаваторы среднего класса Hitachi

ZX70-5G / ZX70LC-5G

ZX130-5G

ZX160LC-5G

ZX180LCN-5G

ZX200-5G / ZX200LC-5G

ZX200-5A / ZX200LC-5A

ZX210LCN-5А

ZX210H-5G/ ZX210LCH-5G

ZX240-5G / ZX240LC-5G

ZX240-5A / ZX240LC-5A

ZX250H-5G / ZX250LCH-5G

ZX300-5A / ZX300LC-5A

ZX330-5A

ZX330-5G

ZX350H-5G/ ZX350LCH-5G

ZX380LC-5G

ZX380LC-5A

ZX400LCH-5G

Сравнить модели

Уход за топливной системой

Ознакомьтесь с рекомендациями Hitachi по уходу за топливной системой

0 Сравнить модели

Технические характеристики экскаватора

Hitachi EX 400 LS (1988 – 1994) | Копатели | ЛЕКТУРА технические характеристики

section","position":"model.content.specs"}”> Примечание. Все перечисленные данные проверяются экспертами команды LECTURA Specs. Однако могут возникнуть неполные данные и ошибки. Свяжитесь с нашей командой с любым предложением об изменении.

• Масса 42,5 т
• Емкость ковша 2 м³
• Ширина дорожки 610 мм
• Производитель двигателя. Исузу
• Тип двигателя 6 РБ 1 Т
• Мощность двигателя 206 кВт

Дополнительные технические данные , такие как: транспортная длина, транспортная ширина, транспортная высота, мин. вместимость ковша, макс. вместимость ковша, ходовая часть, стрела, макс. вылет по горизонтали, глубина выемки грунта, усилие отрыва, ширина ковша, размеры дхшхв…

Показать еще

ZAXIS400LCH – HITACHI Construction Machinery – Каталоги в формате PDF | Техническая документация

Добавить в избранное

{{requestButtons}}

Выдержки из каталога

ГИДРАВЛИЧЕСКИЙ ЭКСКАВАТОР ■ Номинальная мощность двигателя: 202 кВт (271 л.с.) ■ Ковш обратной лопаты: SAE, PCSA С шапкой: 1,60 м3

Гидравлические экскаваторы нового поколения Серия Hitachi ZAXIS-3 new Гидравлические экскаваторы нового поколения обладают целым рядом технологических особенностей: чистым двигателем, передовыми гидравлическими технологиями Hitachi, прочной ходовой частью и передним навесным оборудованием, а также хорошим соотношением мощности и скорости. Серия ZAXIS-3 может выполнять работу с проверенной производительностью, долговечностью и надежностью, особенно при тяжелых земляных работах и ​​работах в карьерах. Комфорт оператора Меры безопасности Штампованные главные штифты Усиленная опора натяжного ролика Усиленный кронштейн натяжного ролика Усиленный кронштейн верхнего ролика Полный…

Высокая износостойкость означает долговременную ценность продукта Усиленная ходовая часть обеспечивает более высокую надежность даже при тяжелых условиях эксплуатации. Усиленная ходовая часть Усиленные звенья гусеницы Усиленная опора направляющего ролика Усиленные кронштейны верхних роликов Диаметр бобышки каждого звена гусеницы составляет Длина опоры опоры опоры опоры Усиленные кронштейны верхних роликов, проверенные на обычной модели, срок службы. Утолщенные звенья гусениц продлевают срок службы. (по сравнению с обычным ZAXIS370MTH) Full Track Guard входит в стандартную комплектацию…

Повышенная производительность Для ZAXIS-3 были разработаны новая гидравлическая система HIOS III и новый 4-клапанный дизельный двигатель OHC. Эти передовые технологии работают для повышения производительности при более высокой эффективности использования топлива. Больше производительности, меньше расход топлива Повышение производительности Увеличение крутящего момента поворота и тяги Комбинация режима P гидравлической системы может быть выбрана в соответствии с работой. Момент поворота и тяговое усилие двигателя позволяют эффективно использовать потребности. Новый режим E может значительно увеличить экономию топлива. гидравлическое давление для увеличения скорости приводов и повышения производительности до…

Новый стандарт комфорта оператора Сиденье оператора серии ZAXIS -3 обеспечивает оператору превосходный обзор рабочей площадки. На широкоформатном цветном ЖК-мониторе оператор может видеть состояние машины. Большое пространство для ног, рычаги с коротким ходом и большое сиденье обеспечивают оператору оптимальные условия работы в течение долгих часов. Кабина серии ZAXIS-3 была переработана с учетом требований клиентов. С места оператора оператор имеет прекрасный обзор рабочей площадки. На широкоформатном цветном ЖК-мониторе оператор может видеть состояние машины, а с помощью камеры заднего вида (опционально). ..

Встроенная информационная технология Серия ZAXIS-3 оснащена широкоформатным цветным ЖК-монитором с регулируемой контрастностью для дневных и ночных смен. С помощью монитора оператор может проверять интервалы технического обслуживания, выбирать режимы работы, следить за расходом топлива и подключаться к камере заднего вида (опционально). Также доступна система защиты от кражи и многоязычный выбор. Многофункциональный монитор Камера заднего вида (дополнительно) Система поддержки навесного оборудования (селектор режима работы) Система защиты от кражи Цветной ЖК-монитор, расположенный в кабине, показывает температуру охлаждающей жидкости, уровень топлива и…

Упрощенное техническое обслуживание Параллельное расположение блока охлаждения Легкое удаление мусора и грязи из воздуходувки и т. д. Серия ZAXIS-3 отвечает требованиям клиентов по упрощенному техобслуживанию. Регулярное техническое обслуживание является ключом к поддержанию оборудования в отличном состоянии, что может помочь предотвратить дорогостоящие простои. Кроме того, регулярно обслуживаемая машина имеет более высокую остаточную стоимость. В серии ZAXIS-3 можно найти множество сервисных функций. Масляный радиатор, радиатор и промежуточный охладитель расположены параллельно, вместо традиционного линейного расположения. Это параллельное расположение…

Функции безопасности Экологические характеристики Ряд защитных устройств для повышения безопасности. HITACHI берет на себя ответственность, когда речь идет об окружающей среде. Наши производственные мощности имеют сертификат ISO 14001. Машина HITACHI не содержит свинца и имеет конструкцию с низким уровнем шума, поэтому клиенты HITACHI получают один из самых экологичных гидравлических экскаваторов, доступных на сегодняшний день. Защита оператора от опрокидывания Серия ZAXIS -3 оснащена чистым, но мощным двигателем, соответствующим требованиям. Кабина H/R использует усиленное переднее окно и FOPS* на крыше для защиты…

Запчасти и сервис За годы работы мы приобрели опыт работы на одном из самых конкурентных рынков услуг в мире – Японии. Используя наше ноу-хау в работе с клиентами напрямую, мы создали международную систему поддержки, обладающую высокой эффективностью. HITACHI предлагает только оригинальные детали высокого качества. Мы гарантируем, что эти детали имеют высокую производительность и долгий срок службы. Мы управляем около 1 000 000 типов деталей по всему миру. Они спроектированы и изготовлены таким образом, чтобы наилучшим образом соответствовать вашему оборудованию HITACHI. HITACHI имеет глобальную дистрибьюторскую сеть, которая гарантирует, что вы всегда получите то, что вам нужно…

Номинальная мощность ГИДРАВЛИЧЕСКАЯ СИСТЕМА • Переключатель режимов работы Режим копания / Режим навески • Система измерения частоты вращения двигателя Максимальный расход масла… 2×288 л/мин Гидравлические двигатели со стояночным тормозом Настройки предохранительного клапана Гидравлические цилиндры Высокопрочные поршневые штоки и трубки. Механизмы амортизации цилиндров, предусмотренные в цилиндрах стрелы и рукояти, поглощают удары в конце хода.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ / ГРУЗОПОДЪЕМНОСТЬ Метрическая единица измерения Примечания: 1. Номинальные данные основаны на SAE J1097. 2. Грузоподъемность серии ZAXIS не превышает 75 % опрокидывающей нагрузки, когда машина стоит на твердой ровной поверхности, или 87 % полной гидравлической мощности. 3. Точка загрузки представляет собой крюк (не входит в стандартную комплектацию), расположенный на задней части ковша. 4. *Обозначает нагрузку, ограниченную гидравлической мощностью. A: Радиус нагрузки B: Высота точки нагрузки C: Грузоподъемность Номинальная боковая или 360 градусов Номинальная передняя грузоподъемность Радиус нагрузки Условия нагрузки Высота точки загрузки H-стрела 6,4 м 3,2 м H-рукоять R-ковш D Радиус поворота задней части F Всего…

ОБОРУДОВАНИЕ / ТРАНСПОРТНОЕ ОБОРУДОВАНИЕ ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ – Клапаны разрыва шлангов – Огнетушитель – Электрический топливный насос с – Автостоп предварительной очистки – Полнопоточный фильтр с высокой фильтрацией – Устройство сигнализации движения при повороте – Дополнительные лампы насоса – Передняя ступенька кабины – Устройство сигнализации движения – Правая боковая дорожка – Биоразлагаемое масло – Основные трубопроводы навесного оборудования ОСВЕЩЕНИЕ – 2 рабочих фонаря – 2 фонаря кабины ВЕРХНЯЯ КОНСТРУКЦИЯ – Толщина 6,0 мм Нижняя крышка – Противовес 8 000 кг – Поплавок уровня топлива – Указатель уровня гидравлического масла – Ящик для инструментов – Подсобное помещение – Зеркало заднего вида (правая и левая сторона) – Поворотный стояночный тормоз -.
