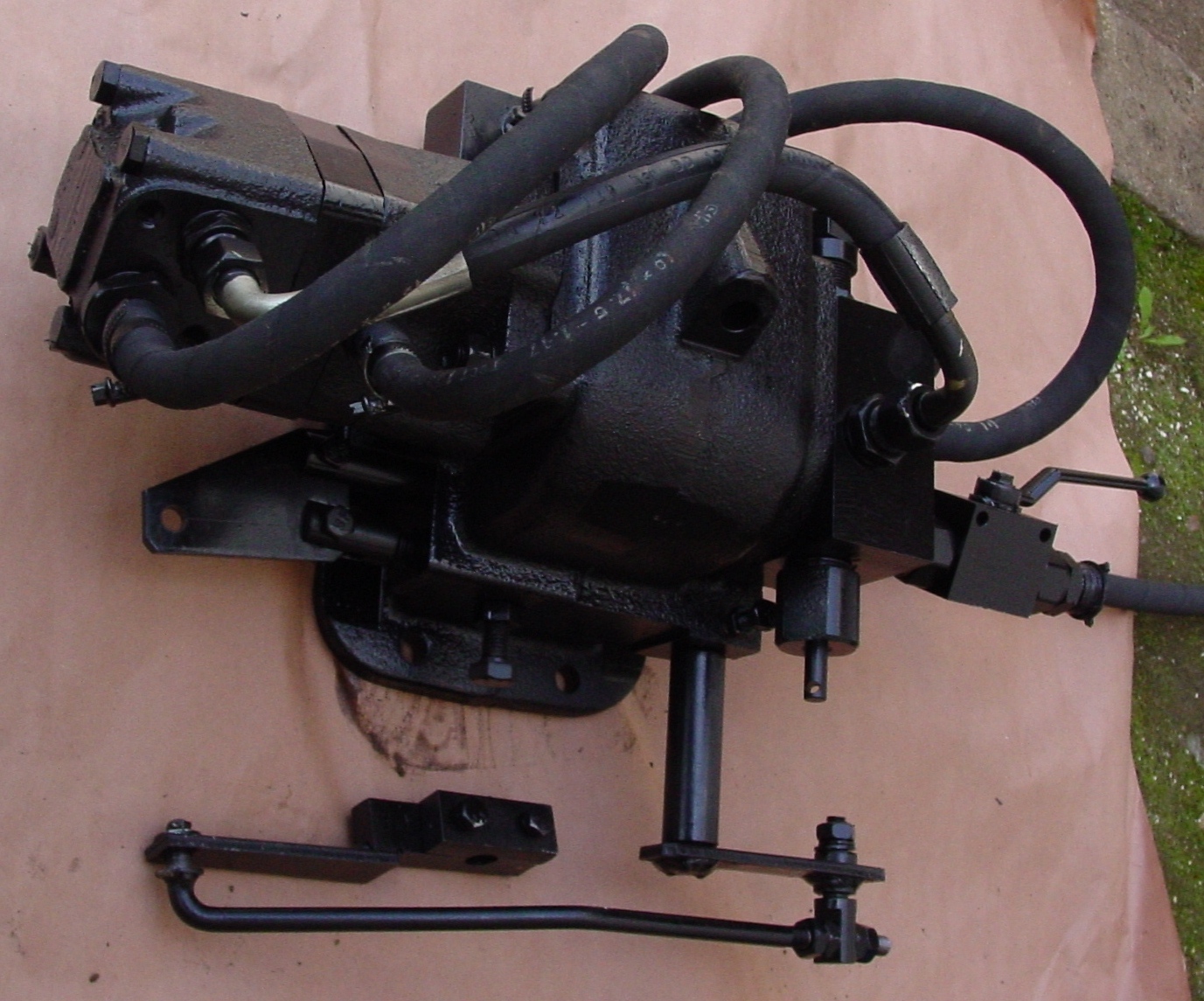

Хд 5 гидроходоуменьшитель: Гидроходоуменьшитель ХД-5 (ФД-567)

Инструкция гидроходоуменьшителей ХД-3 и ХД-5

1. Устройство гидроходоуменьшителя

  1. Корпус ХД-3.00.003
  2. Вилка ХД-3.04.000
  3. Скалка ХД-1.00.004
  4. Шестерня ХД-3.10.009
  5. Переходник ХД-2.00.013
  6. Полумуфта ХД-3.00.014-01
  7. Полумуфта ХД-3.00.014-02
  8. Втулка ХД-1.00.028
  9. Вал шестерня ХД-1.00.019
  10. Водило ХД-2.02.000
  11. Шестерня ХД-1.01.000
  12. Вал шестерня ХД-1.00.001
  13. Вал ХД-2.00.030-02
  14. Шестерня ХД-1.00.002
  15. Подшипник 1000911
  16. Подшипник 305
  17. Подшипник 305
  18. Подшипник 305
  19. Подшипник 32605К
  20. Насос НШ 25

2. Описание

Гидроходоуменьшитель предназначен для получения пониженных скоростей от 0 до 1,26 км/ч. Он понижает скорости только на I и II передачах. Остальные скорости трактора независимы от гидроходоуменьшителя.

Гидроходоуменьшитель устанавливается на КПП с левой стороны и состоит из планетарного редуктора и гидравлической системы.

Редуктор задает пониженные диапазоны скоростей, а гидравлическая система обеспечивает бесступенчатое изменение скорости.

Гидроходоуменьшитель ХД-3 выполняет следующие взаимосвязанные функции:

  • обеспечивает пониженные диапазоны скоростей движения трактора;
  • обеспечивает бесступенчатое изменение скорости в пределах пониженных диапазонов;
  • обеспечивает повышенные диапазоны скоростей при отключении гидроходоуменьшителя.

Первое достигается механической частью, включаемой в кинематическую цепь трансмиссии трактора таким образом, что скорость движения трактора на I и II передачах переднего и заднего хода с понижающим и без понижающего редуктора снижается в соответствии с передаточным числом механической части ходоуменьшителя.

Для бесступенчатого варьирования скоростью используется способность планетарного редуктора механической части изменять свое передаточное число пропорционально изменению частоты вращения коронной шестерни, что осуществляется за счет подтормаживания ее гидронасосом, обороты которого плавно изменяют дросселированием потока масла, нагнетаемого насосом.

Повышенные диапазоны скоростей обеспечиваются при отключении насоса.

3. Управление трактором с гидроходоуменьшителем

Исходное положение:

  • Устойчивые минимальные обороты холостого хода двигателя;
  • КПП в нейтрали;
  • Рукоятка дросселя завернута против часовой стрелки до упора;
  • Гидроходоуменьшитель отключен от трансмиссии (тяга управления в крайнем верхнем положении).

Для начала движения:

  • Выжать педаль муфты сцепления;
  • Включить гидроходоуменьшитель перемещением тяги управления вниз;
  • Включить нужную передачу рычагами КПП и понижающего редуктора;
  • Отпустить педаль муфты сцепления;
  • Увеличить подачу топлива;
  • Задать нужную скорость трактору вращением рукоятки дросселя по часовой стрелке.

Для прекращения передачи:

  • Выжать педаль муфты сцепления;
  • Уменьшить подачу топлива до минимально-устойчивых оборотов двигателя;
  • Установить рукоятку дросселя в исходное положение;
  • Выключить передачу;
  • Отпустить педаль муфты сцепления.

Для прекращения движения:

  • Выжать педаль муфты сцепления;
  • Снизить обороты двигателя до минимально-устойчивых;
  • Установить рукоятку дросселя в исходное положение;
  • Установить КПП в нейтраль;
  • Отключить гидроходоуменьшитель от трансмиссии (тяга управления в исходном крайнем верхнем положении).

Узнать технические характеристики и купить гидроуменьшитель ХД-3 можно на странице продукции.

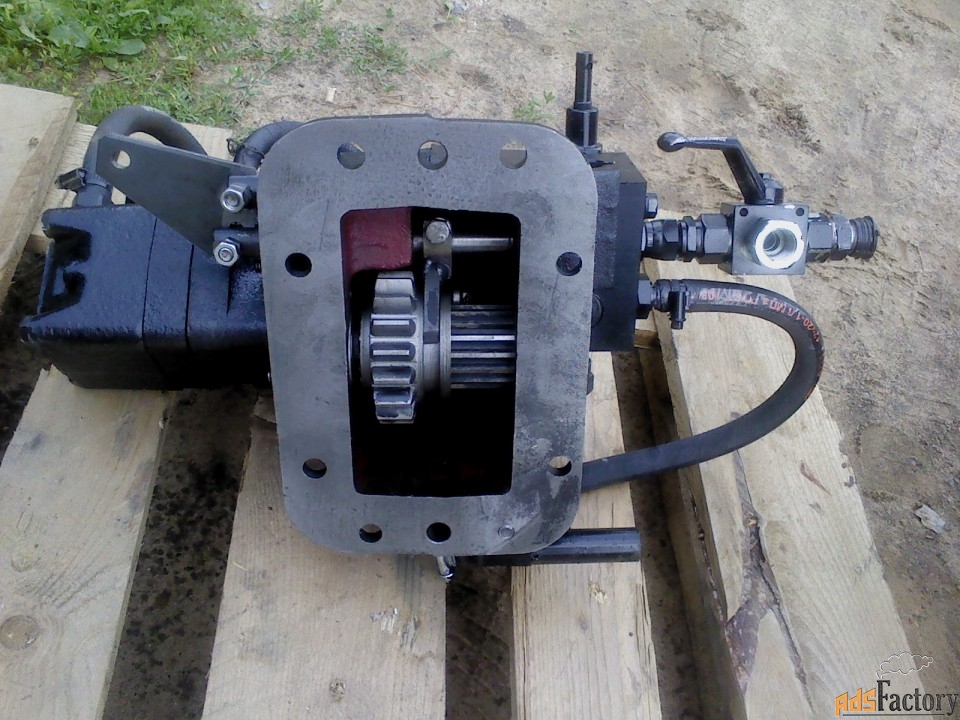

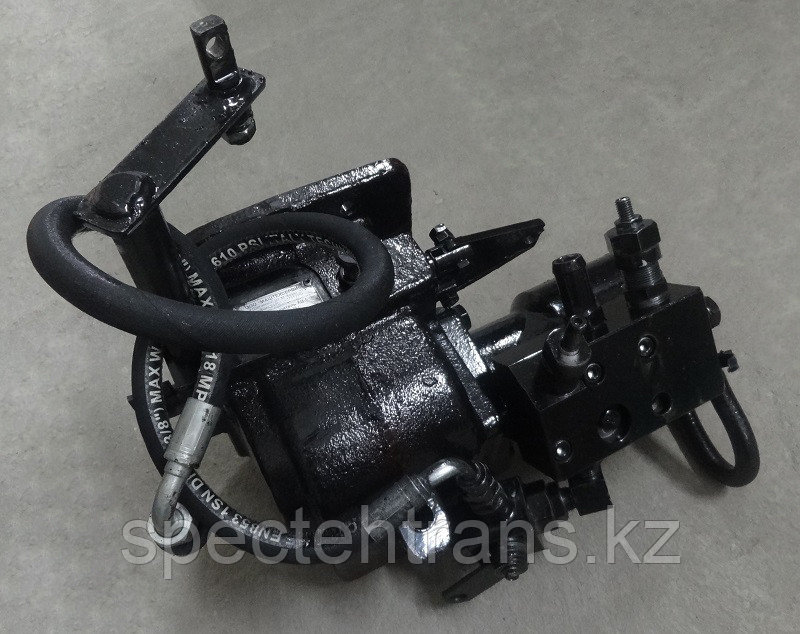

Гидроходоуменьшитель ХД-5 – Ходоуменьшитель ХД-5 гидравлического типа предназначен для установки на трактора МТЗ-80 (82), которые работают в составе со спецтехникой, экскаватором цепным, фрезой дорожной для ямочного ремонта
