Технологии катков Hamm

Последние годы лидером на рынке дорожных катков является фирма Hamm, входящая в группу компаний Wirtgen. Она производит широчайший спектр моделей и выпускает машины, подходящие для всех задач, связанных с уплотнением грунта или дорожного полотна. Самыми распространенными являются серии 3000- грунтовые катки весом от 5 до 25 тонн, тандемные катки HD и DV серий, статические катки GRW и HW серий. Все они заслуженно лидируют в списках продаж и помогают им в этом ряд технологий, используемых компанией для улучшения качества работы. Вот основные из них:



1. Осцилляция.

Еще в прошлом веке катки начали оснащаться вибраторами-системами, создающими дополнительное давление на поверхность за счет движения некомпенсированной массы внутри барабана катка. Осцилляция — следующий шаг в этой технологии. В отличии от вибрационных катков, катки с осцилляцией имеют другое расположение эксцентриков и энергия вибрации идет не под прямым углом вниз, а имеет определенный угол (смотри рисунки).



Что достигается за счет этой технологии? В первую очередь это значительно меньшая площадь, на которую воздействует уплотнение катка. В сравнении с вибрацией всего 10% энергии уходит направляется не туда, куда нужно и воздействует на окружающие постройки. Вся энергия направляется ровно туда, куда нужно. При этом не происходит значительное усложнение конструкции катка, принцип действия основан на глубоком понимании физических законов.

Эта технология позволяет работать каткам на мостах, в центре при плотной застройке. Система управления будет автоматически подстраивать параметры осцилляции под тип грунта. Еще одно преимущество: вибрацию нельзя использовать, когда температура асфальта упадет ниже определенного значения. То же самое и с осцилляцией, однако за счет более мягкого воздействия на уплотняемую поверхность температурный порог снижается в среднем на 20% (зависит от марки асфальта).



2. Грунтовые катки с технологией VIO

Эта опция позволяет совместить в одном барабане систему вибрации и осцилляции. При этом оператор вручную выбирает, какой тип уплотнения ему нужен в данный момент. Переключение может быть выполнено даже в движении. Наиболее часто применяют подобные катки в городских условиях, вблизи зданий, в сложных условиях на песочных грунтах



3. Система Hammtronic

Это-второй, виртуальный, оператор катка. Он предвидит все действия машиниста и , если это необходимо, автоматически корректирует их для достижения лучшего результата.

Цель этой системы — оптимизировать функции машины и обеспечить экономичное использование ресурсов. Она уведичивает продуктивность работ и снижает потребление дизельного топлива на 30-50% в то же время продлевая жизнь машины. Hammtronic управляет передним и задним приводом, предотвращая прокручивание осей и дает преодолевать подъем до 70% ( зависит от модели катка). Также согласуется между собой режим вибрации/осцилляции и скорость движения катка, для улучшения результатов уплотнения и меньшего расхода топлива. Все параметры выводятся на оператору в удобной форме.



4. Фирменное трехточечное шарнирное соединение.

Эта инновация обеспечивает идеальную поворачиваемость, маневренность, надежность и непревзойденный комфорт оператора. Помогает лучше распределять вес катка на обе оси и лучше 4-х точечного соединения двигаться по прямой.

5. HCQ

HCQ-Hamm Compaction quality. Фирменная система контроля за уплотнением компании HAMM. Это новейшая система контроля параметров, имеет несколько встроенных подсистем: комплекс, измеряющий температуру асфальта, нагрузку на дорожное полотно и систему, дающую привязку к GPS – координатам и карте. Эта технология еще редко используется в России и только приходит к нам на рынок, однако все больше объектов, таке как КАД в Санкт-Петербурге, МКАД, горные дороги в Сочи и многие другие, требуют повышенного качества уплотнения дорожного полотна. И здесь уже будет сложно обойтись без этих новейших разработок.

Дорожные катки Hamm в Казахстане

HAMM предлагает широкий ассортимент оборудования, в котором применяются ведущие технологии машиностроения для всех аспектов уплотнения грунта и дорожного полотна. Особое внимание уделяется, помимо технических характеристик, эргономичному дизайну и простоте эксплуатации. Поэтому HAMM старается находить идеальный баланс между технологиями и эргономикой машин.

В 1911 году произошло знаковое событие, когда Ханс Хамм разработал и построил первый в мире дорожный каток с приводом от электродвигателя. На своем головном заводе в Тиршенройте HAMM и сегодня продолжает задавать новые стандарты в технологиях уплотнения с осцилляцией, а также в отношении конструкции и эргономики своих грунтовых, тандемных и пневмоколесных катков.

скачать брошюру

Грунтовые катки

Модель	Рабочий вес, кг	Ширина бандажа, мм	Мощность по ISO 14396, кВт/л.с./об/мин
3410	10535	2140	100,0/136,0/2300
3411	11310	2140	100,0/136,0/2300
3412	12200	2140	100,0/136,0/2300
3414	14240	2140	100,0/136,0/2300
3516	15755	2140	155,0/210,8/2300
3518	17825	2200	155,0/210,8/2300

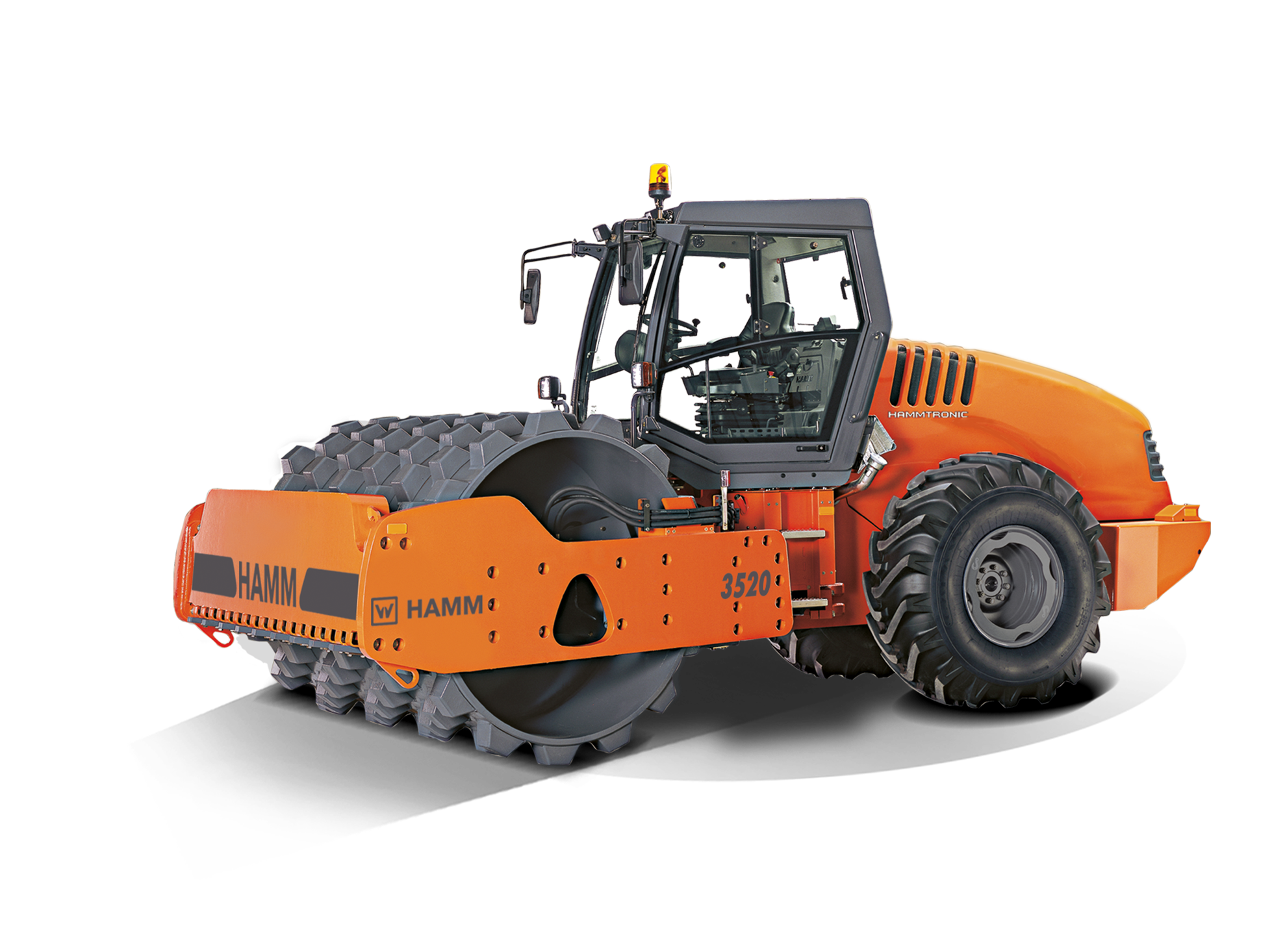

3520	19800	2200	155,0/210,8/2300
3625 HT	24785	2200	155,0/210,8/2300

Двухвальцовые дорожные катки

Модель	Рабочий вес, кг	Ширина бандажа, мм	Мощность по ISO 14396, кВт/л. с./об/мин
HD 8 VV	1580	800	14,8/20,1/2700
HD 10 VV	2475	1000	22,9/31,1/2700
HD 12 VV	2695	1200	22,9/31,1/2700
HD 13 VV	3965	1300	34,6/47,1/2700
HD 14 VV	4345	1380	34,6/47,1/2700
HD 70 VV	7260	1500	55,4/75,3/2500
HD 75 VV	7670	1680	55,4/75,3/2500
HD 90 VV	9190	1680	100,0/136,0/2300
HD 110 VV	10530	1680	100,0/136,0/2300

Пневмоколесные катки

Модель	Рабочий вес, кг	Ширина по колесам, спереди/сзади, мм	Мощность по ISO 14396, кВт/л.с./об/мин
HD 14 TT	3470	1127/1276	34,6/47,1/2700
GRW 280-10	8785	1830/1830	100,0/136,0/2300
GRW 280-12	11055	1830/1830	100,0/136,0/2300
GRW 280-16	15000	1830/1830	100,0/136,0/2300
GRW 280-20	19225	1830/1830	100,0/136,0/2300
GRW 280-24	23275	1830/1830	100,0/136,0/2300
GRW 280-28	26830	1830/1830	100,0/136,0/2300
GRW 10	9535	1744/1744	85,0/115,6/2300
GRW 15	12045	1744/1744	85,0/115,60/2300
GRW 18	15045	1744/1744	85,0/115,60/2300
GRW 21	21675	1744/1744	85,0/115,60/2300
GRW 24	24675	1744/1744	85,0/115,60/2300
