Гусеничный вездеход гтт – ГТ-Т — Википедия
ГТ-Т — Википедия
Материал из Википедии — свободной энциклопедии
Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 2 апреля 2014; проверки требуют 26 правок. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 2 апреля 2014; проверки требуют 26 правок.| ГТ-Т | |
|---|---|
| ГТ-Т в Музее военной техники «Боевая слава Урала» | |
| Страна | СССР СССР Казахстан Казахстан |
| Основная компания | Рубцовский машиностроительный завод, Семипалатинский машиностроительный завод |
| Привод | механический |
| Масса | 8200 кг |
| Грузоподъёмность | 2000 кг |
| Вместимость | 4 в кабине 21 в кузове |
| Ширина × Высота | 3140×2160 мм |
| Дорожный просвет | 450 мм |
| Колея | 2,6 м |
| Модель двигателя | В-6А |
| Мощность двигателя | 200 л.с. (147 кВт) |
| Сорт топлива | дизельное: “Л”,”3″,”А” |
| Ёмкость топливного бака | 550 л |
| Радиус поворота | на I передаче 2,6 на II передаче 6,65 на III передаче 11,40 на IV передаче 16,90 на V передаче 23,40 Задним ходом 3,35 м |
| Скорость по воде | 6 км/ч |
| Удельное давление на грунт | 0,24 (0,20 без груза) кг/кв.см |
ГТ-Т (изделие 21) — гусеничный транспортёр-тягач. Создан в конце 1950-х годов. Выпуск ГТ-Т послужил причиной прекращения разработки ряда колёсных вездеходов в СССР (ЗИЛ-Э167 и подобных)[1].
Тягач предназначен
ru.wikipedia.org
Плавающий гусеничный транспортёр-тягач ГТ-Т » Военное обозрение
Гусеничный транспортер-тягач, известный также под обозначением «Изделие 21», был создан в СССР в конце 1950-х годов и широко использовался в Советской Армии и в народном хозяйстве. Начало серийного производства ГТ-Т стало причиной прекращения разработки в Советском Союзе ряда колесных вездеходов (например, ЗИЛ-Э167). Создание столь универсальной машины, обладающей отличными характеристиками проходимости и умеющей плавать, выводило советское машиностроение на новый уровень. Более чем полвека спустя, снегоболотоходы ГТ-Т, различные модификации и модернизации данной машины все еще пригодны для эксплуатации и пользуются спросом на российском рынке. Данная техника широко применяется в различных сферах производства, особенно в условиях Крайнего Севера.К идее создания нового плавающего гусеничного тягача-транспортера в СССР обратились в конце 1950-х годов. В 1958-1960 годах машина была разработана конструкторами Харьковского тракторного завода. Модель получила обозначение «изделие 21», ее производство планировалось развернуть на недавно построенном Рубцовском машиностроительном заводе (сегодня филиал Научно-производственной корпорации «Уралвагонзавод»). Первые два корпуса транспортера были построены на новом предприятии уже в конце 1961 года. В марте 1962 года был успешно сдан в эксплуатацию главный конвейер по их сборке, а также собраны и сданы два первых изделия. В течение всего 1962 года была дополнительно выпущена установочная партия, состоящая из пяти машин. В следующем году объем производства транспортеров ГТ-Т составляет уже 10 машин в месяц, а к концу 1966 года достиг стабильного показателя на уровне 110-120 вездеходов в месяц.
В 1968 году был организован филиал РМЗ по производству плавающих вездеходов ГТ-Т в Семипалатинске, а с 1977 года производство данных машин, которых было собрано более 10 тысяч штук, было окончательно передано филиалу. В период с 1983 до начала 1990-х годов в Семипалатинске ежегодно собирали и реализовывали около 600-700 гусеничных транспортеров-тягачей ГТ-Т. В 1990-е годы велись работы по модернизации машины, в частности, производилась замена дизельного двигателя В-6А на более совершенные и мощные ярославские двигатели ЯМЗ-238. Моторный отсек был перенесен в среднюю часть тягача, что позволило добиться более равномерной развесовки машины. Также были разработаны катки с максимально износостойким полиуретановым покрытием.

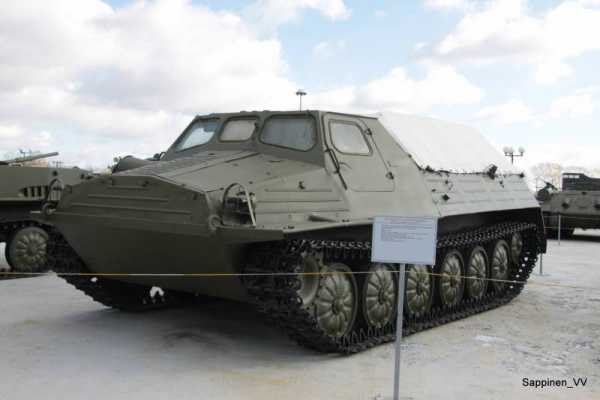

ГТ-Т в Музее военной техники «Боевая слава Урала»
Конструкция ГТ-Т
Гусеничный тяжелый транспортер-тягач представляет собой быстроходную машину высокой проходимости, способную плавать, с несущим корпусом и передними ведущими колесами. Данный транспортер-тягач с независимой торсионной подвеской предназначен для перевозки людей и разных грузов по бездорожью в условиях лесисто-болотистой местности и заснеженной целины в районах Крайнего Севера и Заполярья с одновременной буксировкой специальных колесно-лыжных прицепов или иных систем общей массой не более 4-х тонн. Грузоподъемность самого транспортера 2 тонны или 23 человека, экипаж – 2 человека. Движение транспортера на воде обеспечивалось за счет гусеничного движителя. Для повышения скорости движения транспортера на плаву при преодолении различных водных преград спереди на подкрылках корпуса ГТ-Т могут быть установлены быстросъемные гидродинамические щитки.
Транспортер ГТ-Т был оснащен водооткачивающими средствами, которые состояли из механического центробежного, а также ручного поршневого насосов. К стандартному комплекту ЗИП данного вездехода придавались средства повышения проходимости. К примеру, для улучшения сцепления гусениц транспортера с грунтом могли применяться добавочные грунтозацепы, а для самовытаскивания при застревании – специальные цепи и «легендарное» бревно, без которого сегодня трудно представить себе модели советской бронетехники.
Эксплуатация данного транспортного средства в условиях бездорожья, сильно пересеченной местности с наличием небольшой растительности и глубоких водных преград не вызывала никаких нареканий. В зимнее время транспортер-тягач можно было использовать и при экстремально низких температурах окружающего воздуха. Благодаря своим качествам ГТ-Т широко использовался в Советской Армии вплоть до развала СССР. Помимо армии машина была востребована и народным хозяйством. Гусеничный транспортер-тягач ГТ-Т в полной степени сумел разделить славу пионеров освоения Севера, которые с помощью данной машины успешно проходили девственные леса и зыбкие торфяники (мари).
Несущий корпус гусеничного тяжелого транспортера-тягача был цельнометаллическим, сварной каркасной конструкции. Основание корпуса было герметичным, кузов – открытого типа. Корпус вездехода был разделен на три отделения: моторно-трансмиссионное, кабину и кузов. В передней части находилось МТО, которое было отделено от кабины специальными перегородками и ограждениями двигателя, расположенного в центре кабины. Слева от двигателя было место механика-водителя ГТ-Т с органами управления шасси. В средней части корпус вездехода находилась четырехместная кабина, а в кормовой находился кузов. Кузов и кабина не были разделены между собой. Сверху кузов мог закрываться специальным тентом из брезентовой ткани.
Сердцем транспортера-тягача был 6-цилиндровый четырехтактный дизельный двигатель В-6А жидкостного охлаждения, он развивал максимальную мощность 200 л.с. при 1800 об/мин. Двигатель работал в связке с механической двухпоточной трансмиссией с двумя планетарно-фрикционными механизмами поворота. Трансмиссия имела 5 передач переднего хода и одну – заднего. Максимальная теоретическая скорость движения ТГ-Т по дорогам с твердым покрытием на пятой передаче составляла 45,5 км/ч, максимальная скорость движения назад ограничивалась 6,54 км/ч. При этом согласно технической документации и инструкции по эксплуатации, средняя техническая скорость тягача ТГ-Т при движении по сухой грунтовой дороге среднего качества с грузом и прицепом составляла 22-24 км/ч. Средний расход топлива составлял 90-110 литров на 100 километров, что обеспечивало машине запас хода около 500 км.
Вид на место водителя ГТ-Т
Ходовая часть транспортера-тягача ГТ-Т состояла из шести пар опорных обрезиненных катков. В передней части машины располагались ведущие колеса, в задней – направляющие колеса. Гусеничная лента включала в себя 92 мелких звена с шарнирно-плавающими пальцами и цевочным зацеплением. Подвеска вездехода была независимой торсионной. Движение машины на плаву обеспечивалось за счет гусеничного движителя, максимальная скорость ГТ-Т на спокойной воде не превышала 6 км/ч. Для повышения скорости хода на плаву могли использоваться быстросъемные гидродинамические щитки.
Современные модификации и модернизации ГТ-Т
В настоящее время Рубцовский филиал ОАО «НПК Уралвагонзавод» предлагает своим клиентам гражданскую версию снегоболотоходного гусеничного транспортера-тягача под обозначением ГТ-ТМ. Данный снегоболотоход предназначен для перевозки вахтовых и ремонтных бригад, доставки крупногабаритных грузов в районы с тяжелыми почвенно-климатическими условиями. В передней части ГТ-ТМ находится виброшумоизолированная кабина для водителя и двух пассажиров, в задней части – пассажирско-грузовой тентовый кузов. Управление гусеничным вездеходом штурвального типа с гидрообъемным механизмом поворота. Моторное отделение находится в закрытом отсеке, к которому при необходимости обслуживания обеспечивается свободный доступ. Конструкция гусеничного транспортера-тягача позволяет осуществлять буксировку специального оборудования и прицепов. При этом транспортер в состоянии с ходу преодолевать водные преграды.
На вездеходе установлен более мощный 8-цилиндровый V-образный дизельный двигатель жидкостного охлаждения ЯМЗ-238БВ рабочим объемом 14,86 литра. Этот двигатель Ярославского моторного завода развивает мощность 310 л.с. (228 кВт). Масса ГТ-ТМ в снаряженном состоянии достигает 11,6 тонны. Грузоподъемность кузова выросла до 2500 кг, масса буксируемого прицепа – до 5000 кг. По информации официального сайта Рубцовского машиностроительного завода, максимальная скорость вездехода, благодаря установке более мощного дизеля, увеличилась до 60 км/ч, запас хода по топливу составляет 600 км. Температурная эксплуатация снегоболотоходного гусеничного транспортера-тягача ГТ-ТМ возможна в диапазоне от -45 до +45 градусов Цельсия.
ГТ-ТМ Рубцовского филиала ОАО «НПК Уралвагонзавод»
На российском рынке сегодня можно встретить и другие модернизации известного советского транспортера-тягача. К примеру, компания «Снегоболотоход», входящая в группу компаний ГИРТЕК, за более чем 15 лет своей деятельности провела капремонт и модернизацию более 1000 различных снегоболотоходов советского производства, в том числе и ГТ-Т. В настоящее время компания предлагает модель транспортера с 8-цилиндровым двигателем ЯМЗ-238В мощностью 240 л.с. Максимальная скорость такого вездехода составляет 55 км/ч. Дополнительно компания может изготовить и установить на вездеход металлический утепленный пассажирский салон (кунг), рассчитанный на 12 человек.
Помимо этого компания предлагает грузопассажирскую глубоко модернизированную версию вездехода ГТ-Т с шасси, которое было удлинено на один каток (стало 7) и с двигателем ЯМЗ-238БЛ-1 мощностью 310 л.с. Грузоподъемность данной версии увеличилась до 4000 кг (на 1500 кг больше, чем у МТЛБ). Общее число пассажиров в новой увеличенной кабине, которая была утеплена «пеноплексом» и обшита фанерой, составляет 8 человек. Также была произведена установка отопительной системы кабины.
ГТ-Т грузопассажирский компании “Снегоболотоход” с удлиненным шасси (7 опорных катков)
К плюсам снегоболотоходных гусеничных транспортеров-тягачей ГТ-Т, которые позволяют им оставаться востребованными на рынке и в XXI веке, относят их выдающиеся характеристики. Данный снегоболотоход считается одним из наиболее проходимых, среди всех представленных на отечественном рынке моделей. Его масса меньше, чем у МТЛБ, а гусеница более широкая – 560 мм. В совокупности это обеспечивает удельное давление на грунт на уровне – меньше 0,25 кгс/см2.
Тактико-технические характеристики ГТ-Т:
Габаритные размеры: длина – 6340 мм, ширина – 3140 мм (по гусеничным цепям), высота – 2160 мм.
Масса – 8,2 тонны (заправленного, с ЗИП, без груза в кузове и экипажа).
Грузоподъемность кузова – 2 тонны.
Масса буксируемого прицепа – 4 тонны.
Число мест для сидения – 4 (в кабине), 21 (в кузове).
Силовая установка – четырехтактный дизельный двигатель В-6А жидкостного охлаждения мощностью 200 л.с. (при 1800 об/мин).
Максимальная скорость – 45,5 км/ч.
Максимальная скорость на плаву – 6 км/ч (на спокойной воде).
Емкость топливных баков – 550 л.
Запас хода – 500 км.
Источники информации:
http://www.uvzrmz.ru/product/100
http://www.russianarms.ru/forum/index.php?topic=471.0
http://snegobolotohod.ru/projects/gusenichnyj_tyagach_gt-t__gruzo-passazhirskij_s_dvigatelem_yamz-238
Материалы из открытых источников
topwar.ru
Гусеничный вездеход ГТТ | Вездеходы
Вездеход ГТ-Т (ГТТ) предназначен для транспортировки людей и грузов в условиях бездорожья, снежных заносов, на сильно пересеченной местности с наличием глубоких водных преград.
Гусеничный транспортер-тягач (ГТТ) создан в конце 1950-х годов. Именно после разработки ГТ-Т в СССР была прекращена разработка колесных вездеходов.
Гусеничный транспортер-тягач предназначен для перевозки людей и различных грузов по бездорожью в условиях заснеженной целины лесисто-болотистой местности в районах Заполярья и Крайнего Севера, на сильно пересеченной местности с наличием глубоких водных преград и мелкой растительности. Вездеход ГТТ может эксплуатироваться в зимнее время при экстремальных температурах.
Независимая торсионная подвеска дает возможность двигаться по пересеченной местности с высокой скоростью.
Транспортер преодолевает водные преграды на плаву.
Транспортер обладает высокой маневренностью при движении в лесу между деревьями, в условиях труднодоступнй местности, изобилующей крутыми подъемами и крутыми кренами
Гусеничный вездеход ГТТ адаптирован для эксплуатации в зимнее время при экстремальных температурах в районах Крайнего Севера и Сибири. Возможность уверенно двигаться вездеходу ГТТ по пересеченной местности с высокой скоростью обеспечивает независимая торсионная подвеска. Гусеничный транспортер-тягач ГТТобладает высокой маневреностью при движении в условиях бездорожья с крутыми подъемами и боковыми кренами, а водные преграды тягач преодолевает на плаву.
Вездеход ГТ-Т может использоваться в качестве базового шасси для монтажа различного технологического оборудования.
Технические характеристики гусеничного вездехода ГТ-Т (ГТТ):
Характеристики | Значение |
Масса в снаряженном состоянии, кг | 8200 |
Грузоподъемность вездехода, кг | 2000 |
Масса буксируемого прицепа, кг | 4000 |
Среднее удельное давление на грунт, кг/см | 0,24; 0,20* |
База, мм | 3914 |
Клиренс, мм | 450 |
Колея, мм | 2600 |
Габаритные размеры вездехода ГТТ: | |
Длина, мм | 6340 |
Ширина, мм | 3140 |
Высота, мм | 2160 |
Мощность двигателя, л.с. | 200 |
Максимальная скорость, км/час. | 45,5 |
Число передач | 5 + 1з.х. |
Максимальная скорость на плаву, км/час. | 6 |
Число мест для сидения: | |
В кабине | 4 |
В кузове | 21 |
Запас хода по топливу, км | 500 |
Емкость топливных баков (л) | 550 |
Расход топлива (л на 100км) | 90-110 |
Радиус поворота (м) на: | |
На I передаче | 6,65 |
На III передаче | 11,4 |
На IV передаче | 16,9 |
На V передаче | 23,4 |
З.Х. | 3,35 |
Внутренние размеры кузова, мм | 3500 х 1800 |
Аккумуляторы | 6СТЭН-140М; 6МСТ-140; 6СТ-190 |
Топливо дизельное | «Л», «З», «А» |
Температура эксплуатации | от -45С° до +45С°
|
Производство:
Россияtundrolet.ru
Плавающий гусеничный транспортёр-тягач ГТ-Т
Гусеничный транспортер-тягач, известный также под обозначением «Изделие 21», был создан в СССР в конце 1950-х годов и широко использовался в Советской Армии и в народном хозяйстве. Начало серийного производства ГТ-Т стало причиной прекращения разработки в Советском Союзе ряда колесных вездеходов (например, ЗИЛ-Э167).
Создание столь универсальной машины, обладающей отличными характеристиками проходимости и умеющей плавать, выводило советское машиностроение на новый уровень. Более чем полвека спустя, снегоболотоходы ГТ-Т, различные модификации и модернизации данной машины все еще пригодны для эксплуатации и пользуются спросом на российском рынке. Данная техника широко применяется в различных сферах производства, особенно в условиях Крайнего Севера.К идее создания нового плавающего гусеничного тягача-транспортера в СССР обратились в конце 1950-х годов. В 1958-1960 годах машина была разработана конструкторами Харьковского тракторного завода. Модель получила обозначение «изделие 21», ее производство планировалось развернуть на недавно построенном Рубцовском машиностроительном заводе (сегодня филиал Научно-производственной корпорации «Уралвагонзавод»). Первые два корпуса транспортера были построены на новом предприятии уже в конце 1961 года. В марте 1962 года был успешно сдан в эксплуатацию главный конвейер по их сборке, а также собраны и сданы два первых изделия. В течение всего 1962 года была дополнительно выпущена установочная партия, состоящая из пяти машин. В следующем году объем производства транспортеров ГТ-Т составляет уже 10 машин в месяц, а к концу 1966 года достиг стабильного показателя на уровне 110-120 вездеходов в месяц.
В 1968 году был организован филиал РМЗ по производству плавающих вездеходов ГТ-Т в Семипалатинске, а с 1977 года производство данных машин, которых было собрано более 10 тысяч штук, было окончательно передано филиалу. В период с 1983 до начала 1990-х годов в Семипалатинске ежегодно собирали и реализовывали около 600-700 гусеничных транспортеров-тягачей ГТ-Т. В 1990-е годы велись работы по модернизации машины, в частности, производилась замена дизельного двигателя В-6А на более совершенные и мощные ярославские двигатели ЯМЗ-238. Моторный отсек был перенесен в среднюю часть тягача, что позволило добиться более равномерной развесовки машины. Также были разработаны катки с максимально износостойким полиуретановым покрытием.
ГТ-Т в Музее военной техники «Боевая слава Урала»
Конструкция ГТ-Т
Гусеничный тяжелый транспортер-тягач представляет собой быстроходную машину высокой проходимости, способную плавать, с несущим корпусом и передними ведущими колесами. Данный транспортер-тягач с независимой торсионной подвеской предназначен для перевозки людей и разных грузов по бездорожью в условиях лесисто-болотистой местности и заснеженной целины в районах Крайнего Севера и Заполярья с одновременной буксировкой специальных колесно-лыжных прицепов или иных систем общей массой не более 4-х тонн. Грузоподъемность самого транспортера 2 тонны или 23 человека, экипаж – 2 человека. Движение транспортера на воде обеспечивалось за счет гусеничного движителя. Для повышения скорости движения транспортера на плаву при преодолении различных водных преград спереди на подкрылках корпуса ГТ-Т могут быть установлены быстросъемные гидродинамические щитки.
Транспортер ГТ-Т был оснащен водооткачивающими средствами, которые состояли из механического центробежного, а также ручного поршневого насосов. К стандартному комплекту ЗИП данного вездехода придавались средства повышения проходимости. К примеру, для улучшения сцепления гусениц транспортера с грунтом могли применяться добавочные грунтозацепы, а для самовытаскивания при застревании – специальные цепи и «легендарное» бревно, без которого сегодня трудно представить себе модели советской бронетехники.
Эксплуатация данного транспортного средства в условиях бездорожья, сильно пересеченной местности с наличием небольшой растительности и глубоких водных преград не вызывала никаких нареканий. В зимнее время транспортер-тягач можно было использовать и при экстремально низких температурах окружающего воздуха. Благодаря своим качествам ТГ-Т широко использовался в Советской Армии вплоть до развала СССР. Помимо армии машина была востребована и народным хозяйством. Гусеничный транспортер-тягач ГТ-Т в полной степени сумел разделить славу пионеров освоения Севера, которые с помощью данной машины успешно проходили девственные леса и зыбкие торфяники (мари).
Несущий корпус гусеничного тяжелого транспортера-тягача был цельнометаллическим, сварной каркасной конструкции. Основание корпуса было герметичным, кузов – открытого типа. Корпус вездехода был разделен на три отделения: моторно-трансмиссионное, кабину и кузов. В передней части находилось МТО, которое было отделено от кабины специальными перегородками и ограждениями двигателя, расположенного в центре кабины. Слева от двигателя было место механика-водителя ГТ-Т с органами управления шасси. В средней части корпус вездехода находилась четырехместная кабина, а в кормовой находился кузов. Кузов и кабина не были разделены между собой. Сверху кузов мог закрываться специальным тентом из брезентовой ткани.
Сердцем транспортера-тягача был 6-цилиндровый четырехтактный дизельный двигатель В-6А жидкостного охлаждения, он развивал максимальную мощность 200 л.с. при 1800 об/мин. Двигатель работал в связке с механической двухпоточной трансмиссией с двумя планетарно-фрикционными механизмами поворота. Трансмиссия имела 5 передач переднего хода и одну – заднего. Максимальная теоретическая скорость движения ТГ-Т по дорогам с твердым покрытием на пятой передаче составляла 45,5 км/ч, максимальная скорость движения назад ограничивалась 6,54 км/ч. При этом согласно технической документации и инструкции по эксплуатации, средняя техническая скорость тягача ТГ-Т при движении по сухой грунтовой дороге среднего качества с грузом и прицепом составляла 22-24 км/ч. Средний расход топлива составлял 90-110 литров на 100 километров, что обеспечивало машине запас хода около 500 км.
Вид на место водителя ГТ-Т
Ходовая часть транспортера-тягача ГТ-Т состояла из шести пар опорных обрезиненных катков. В передней части машины располагались ведущие колеса, в задней – направляющие колеса. Гусеничная лента включала в себя 92 мелких звена с шарнирно-плавающими пальцами и цевочным зацеплением. Подвеска вездехода была независимой торсионной. Движение машины на плаву обеспечивалось за счет гусеничного движителя, максимальная скорость ГТ-Т на спокойной воде не превышала 6 км/ч. Для повышения скорости хода на плаву могли использоваться быстросъемные гидродинамические щитки.
Современные модификации и модернизации ГТ-Т
В настоящее время Рубцовский филиал ОАО «НПК Уралвагонзавод» предлагает своим клиентам гражданскую версию снегоболотоходного гусеничного транспортера-тягача под обозначением ГТ-ТМ. Данный снегоболотоход предназначен для перевозки вахтовых и ремонтных бригад, доставки крупногабаритных грузов в районы с тяжелыми почвенно-климатическими условиями. В передней части ГТ-ТМ находится виброшумоизолированная кабина для водителя и двух пассажиров, в задней части – пассажирско-грузовой тентовый кузов. Управление гусеничным вездеходом штурвального типа с гидрообъемным механизмом поворота. Моторное отделение находится в закрытом отсеке, к которому при необходимости обслуживания обеспечивается свободный доступ. Конструкция гусеничного транспортера-тягача позволяет осуществлять буксировку специального оборудования и прицепов. При этом транспортер в состоянии с ходу преодолевать водные преграды.
На вездеходе установлен более мощный 8-цилиндровый V-образный дизельный двигатель жидкостного охлаждения ЯМЗ-238БВ рабочим объемом 14,86 литра. Этот двигатель Ярославского моторного завода развивает мощность 310 л.с. (228 кВт). Масса ГТ-ТМ в снаряженном состоянии достигает 11,6 тонны. Грузоподъемность кузова выросла до 2500 кг, масса буксируемого прицепа – до 5000 кг. По информации официального сайта Рубцовского машиностроительного завода, максимальная скорость вездехода, благодаря установке более мощного дизеля, увеличилась до 60 км/ч, запас хода по топливу составляет 600 км. Температурная эксплуатация снегоболотоходного гусеничного транспортера-тягача ГТ-ТМ возможна в диапазоне от -45 до +45 градусов Цельсия.
ГТ-ТМ Рубцовского филиала ОАО «НПК Уралвагонзавод»
На российском рынке сегодня можно встретить и другие модернизации известного советского транспортера-тягача. К примеру, компания «Снегоболотоход», входящая в группу компаний ГИРТЕК, за более чем 15 лет своей деятельности провела капремонт и модернизацию более 1000 различных снегоболотоходов советского производства, в том числе и ГТ-Т. В настоящее время компания предлагает модель транспортера с 8-цилиндровым двигателем ЯМЗ-238В мощностью 240 л.с. Максимальная скорость такого вездехода составляет 55 км/ч. Дополнительно компания может изготовить и установить на вездеход металлический утепленный пассажирский салон (кунг), рассчитанный на 12 человек.
Помимо этого компания предлагает грузопассажирскую глубоко модернизированную версию вездехода ГТ-Т с шасси, которое было удлинено на один каток (стало 7) и с двигателем ЯМЗ-238БЛ-1 мощностью 310 л.с. Грузоподъемность данной версии увеличилась до 4000 кг (на 1500 кг больше, чем у МТЛБ). Общее число пассажиров в новой увеличенной кабине, которая была утеплена «пеноплексом» и обшита фанерой, составляет 8 человек. Также была произведена установка отопительной системы кабины.
ГТ-Т грузопассажирский компании “Снегоболотоход” с удлиненным шасси (7 опорных катков)
К плюсам снегоболотоходных гусеничных транспортеров-тягачей ГТ-Т, которые позволяют им оставаться востребованными на рынке и в XXI веке, относят их выдающиеся характеристики. Данный снегоболотоход считается одним из наиболее проходимых, среди всех представленных на отечественном рынке моделей. Его масса меньше, чем у МТЛБ, а гусеница более широкая – 560 мм. В совокупности это обеспечивает удельное давление на грунт на уровне – меньше 0,25 кгс/см2.
Тактико-технические характеристики ГТ-Т:
Габаритные размеры: длина – 6340 мм, ширина – 3140 мм (по гусеничным цепям), высота – 2160 мм.
Масса – 8,2 тонны (заправленного, с ЗИП, без груза в кузове и экипажа).
Грузоподъемность кузова – 2 тонны.
Масса буксируемого прицепа – 4 тонны.
Число мест для сидения – 4 (в кабине), 21 (в кузове).
Силовая установка – четырехтактный дизельный двигатель В-6А жидкостного охлаждения мощностью 200 л.с. (при 1800 об/мин).
Максимальная скорость – 45,5 км/ч.
Максимальная скорость на плаву – 6 км/ч (на спокойной воде).
Емкость топливных баков – 550 л.
Запас хода – 500 км.
Понравился наш сайт? Присоединяйтесь или подпишитесь (на почту будут приходить уведомления о новых темах) на наш канал в МирТесен!
super-arsenal.ru
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: | ||
| Наименование самоходной машины | ГТ-ТБ | ГТ-ТБу |
| Масса в рабочем состоянии (с водителем 100 кг, одиночным комплектом ЗИПа и полной заправкой ГСМ), кг, не более | 9100 | 10000 |
| Грузоподъемность с сохранением плавучести, кг | 2500 | 4000 |
| Масса буксируемого прицепа, кг | 4000 | 6000 |
| Колея (расстояние между серединами гусениц), мм | 2600 | 2600 |
| База (расстояние между осями крайних катков), мм | 3914 | |
| Дорожный просвет, мм | 450 | 450 |
| Среднее удельное давление на грунт, кгс/см2 | 0,26 | 0,23 |
| Габаритные размеры, мм | ||
| — длина | 6340 | 7345 |
| — ширина | 3140 | 3140 |
| — высота | 2185 | 2185 |
| — размеры грузовой платформы | 2500 х 1800 | 3600 х 1800 |
| Количество посадочных мест, включая водителя | ||
| — в кабине | 2 | 2 |
| — на платформе | 20 | 20 |
| Скорости движения, км/ч | ||
| — максимальная скорость движения на сухой твердой грунтовой дороге, не менее | 53 | 53 |
| — средняя техническая скорость при движении по грунтовой дороге среднего качества | 22-24 | 22-24 |
| — скорость движения на плаву | 6 | 6 |
| Преодолеваемые препятствия, град | ||
| — максимальный угол подъема (при движении по сухомому задерненному грунту) | 35 | 35 |
| — максимальный угол крена (на сухом задерненном грунте) | 25 | 25 |
| Двигатель | ЯМЗ-238, дизельный, четырехтактный, восьмицилиндровый, V-образный | ЯМЗ-238, дизельный, четырехтактный, восьмицилиндровый, V-образный |
| — номинальная мощность, кВт (л.с.) | 175 (240) | 175 (240) |
| Трансмиссия (силовая передача) | механическая | механическая |
| Ходовая часть | ||
| — тип движителя | гусеничные цепи | гусеничные цепи |
| — тип зацепления | цевочный | цевочный |
| Ведущее колесо | ||
| — количество | 2 | 2 |
| — расположение | переднее | переднее |
| Направляющее колесо | подвесной каток | подвесной каток |
| — количество | 2 | 2 |
| — расположение | заднее, на кривошипе | заднее, на кривошипе |
| — способ натяжения гусеницы | поворотом кривошипа натяжным винтом | поворотом кривошипа натяжным винтом |
| Гусеница | мелкозвенчатая | мелкозвенчатая |
| — кол-во | 2 | 2 |
| — ширина звена, мм | 540 | 540 |
| — снегоочистители | нет | нет |
| Опорный каток | одинарный, обрезиненный | одинарный, обрезиненный |
| — количество | 12 (по 6 с каждого борта) | 14 (по 7 с каждого борта) |
| Подвеска | независимая, торсионная | независимая, торсионная |
| — кол-во торсионов | 12 (по 6 с каждого борта) | 14 (по 7 с каждого борта) |
| — кол-во балансиров | 12 (по 6 с каждого борта) | 14 (по 7 с каждого борта) |
| — ограничители хода катков | упоры балансиров | упоры балансиров |
| — амортизаторы | нет | нет |
| Корпус | несущий, металлический, сварной | несущий, металлический, сварной |
skarn.ru
ГТ ТМ СНЕГОБОЛОТОХОДНЫЙ ГУСЕНИЧНЫЙ ТРАНСПОРТЕР-ТЯГАЧ
Снегоболотоходный гусеничный транспортер-тягач ГТ ТМ предназначен для перевозки ремонтных, вахтовых бригад, доставки крупногабаритных грузов в районах с тяжелыми почвенно-климатическими условиями.
В передней части машины расположена виброшумоизолированная кабина для водителя и двух пассажиров, в задней части — пассажирско-грузовой тентовый кузов.
Управление машины штурвального типа с гидрообъемным механизмом поворота. Моторное отделение размещено в закрытом отсеке, к которому обеспечен свободный доступ при обслуживании. Конструкция машины позволяет осуществлять буксировку прицепов и специального оборудования. ГТ ТМ с ходу преодолевает водные преграды.
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: | |
| Масса в снаряженном состоянии, кг | 11600 |
| Грузоподъёмность, кг | 2500 |
| Масса буксируемого прицепа, кг | 5000 |
| Среднее удельное давление на грунт (в зависимости от загрузки), кг/см2 | 0,26…0,29 |
| База, мм | 4350 |
| Клиренс, мм | 480 |
| Колея, мм | 2610 |
| Габаритные размеры: | |
| — длина, мм | 6890 |
| — ширина, мм | 3150 |
| — высота по тенту, мм | 2460 |
| Внутренние размеры кузова: | |
| — длина, мм | 3000 |
| — ширина, мм | 2700 |
| — высота, мм | 1670 |
| Двигатель | ЯМЗ-238БВ |
| — номинальная мощность двигателя, л.с. | 310 |
| Максимальная скорость, км/час: | |
| — по суше | 60,0 |
| — на плаву | 6 |
| Число передач | 5 +1з.х. |
| Запас хода по топливу, км | 600 |
| Температура эксплуатации, ℃ | от -45 до +45 |
В качестве альтернативной техники ООО «СКАРН» предлагает к поставке новые вездеходы серии ГТ-ТР «Марал» в различных модификациях, либо КТМ-10, КТМ-11 или КТМ-12.
skarn.ru
Вездеход ГТ-Т: регулировка натяжения гусениц и их надевание
Нятяжение гусениц. Регулировка
Гусеницы удлиняются по мере износа пальцев и истирания проушин. Это может повлечь спадание гусениц и их деформацию. Поэтому степень натяжения гусениц нужно постоянно контролировать. А при необходимости произвести замену комлекта гусениц ГТТ.
Натяжние следует регулировать с учетом состояния покрытия, по которому передвигается техника.
При перемещении по плотному грунту гусеничная верхняя ветвь должна касаться двух опорных катков (средних). При перемещении по снежной целине, грязи, песку, мокрому снегу – лежать на двух-трех опорных катках (средних).
Чтобы проверить натяжение гусеницы, нужно выполнить следующее:
- Транспортер поставьте на ровную поверхность.
- Рычаг управления до отказа потяните на себя, затормозив одну гусеницу.
- На ведущем колесе свободной гусеницы вставьте лом в отверстие звена. Колесо поворачивайте назад в сторону, противоположную ходу транспортера. Поворачивать нужно до тех пор, пока нижняя ветвь гусеницы полностью не натянется между ведущим колесом и первым опорным катком. Правильность натяжения определяется по нахождению верхней ветви.
- При недостаточном натяжении:
- Стопор натяжного винта снимите, и ключом поворачивайте винт по часовой стрелке до нужного натяжения.
- Верните на место стопор, закрепите его.
- Нужно удалить звено, если винт закручен до упора, а гусеница не натянута. На протяжении периода эксплуатации допускается удаление шести звеньев. Гусеницу следует заменить, если в ней меньше 86 звеньев.
- Коленчатая ось может с трудом поворачиваться при натяжении гусеницы. При этом нужно:
- Направляющее колесо с коленчатой осью снять.
- Места сопряжения кронштейна и оси промыть и смазать.
- Колесо установить на место. Корончатую гайку до упора затянуть со стороны конца шлицевого оси. Далее отпустить на расстояние, идентичное двум-трем прорезям, зашплинтовать.
Надевение гусеницы, когда вторая надета:
- Расстелите гусеницу таким образом, чтобы проушины звеньев смотрели вперед (по ходу транспортера). Головки пальцев должны находиться с наружной стороны.
- Наедьте на лежащую гусеницу так, чтобы перед передним катком были два-три звена.
- Направляющее колесо, пользуясь механизмом натяжения, поставьте в крайнее переднее положение.
- Верхнюю ветвь гусеницы натяните на направляющее и ведущее колеса, опорные катки.
При натягивании гусеницы двигателем:
- заведите мотор,
- включите первую передачу,
- от трансмиссии отключите соединительную гусеницу,
- частота вращения малая, плавно включите главный фрикцион и натяните верхнюю гусеничную ветвь, затормозите ее в таком положении, соедините концы гусеницы пальцем.
- Концы гусеницы соедините пальцем так, чтобы его головка находилась снаружи. Палец расклепайте.
- Натяжным механизмом натяните гусеницу.
Вернуться к списку статей
tpkvezdehod.ru
Добавить комментарий
