Устройство и технические характеристики гусеничных кранов

Устройство и технические характеристики гусеничных кранов

Гусеничные краны известны трех типов.

Первый тип — универсальные экскаваторы-краны со сменным крановым оборудованием грузоподъемностью от 5 до 63 т, в том числе с улучшенными эксплуатационными качествами для работы на монтаже: например, Э-652Б — дизельный, Э-10011Е — дизельный с турботрансформатором, Э-2505 — дизель-электрический на постоянном токе и Э-2503 — электрический на постоянном токе.

Второй тип — стреловые самоходные краны грузоподъемностью от 20 до 63 т, изготовляемые из сборочных единиц экскаваторов, предназначенные для производства строительно-монтажных работ: Э-1252Б, Э-2508 – дизельные.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Третий тип — стреловые самоходные краны грузоподъемностью от 10 до 160 т типов МКГ, СКГ, ДЭК.

Краны с основными (короткими) стрелами применяют при монтаже сборных элементов подземной части зданий и сооружений, тех- , нологического оборудования, а также на погрузочно-разгрузочных работах с пакетированными грузами и конструкциями. При оснащении удлиненными стрелами, гуськами и башенно-стреловым оборудованием гусеничные краны используют на монтаже строительных конструкций.

Гусеничные краны обладают хорошей проходимостью и маневренностью и могут работать и перемещаться с грузом на крюке при определенном положении стрелы относительно ходового устройства. Среднее удельное давление на грунт составляет 0,02—0,12 МПа. Вследствие этой особенности гусеничные краны являются основными монтажными машинами в промышленном и энергетическом строительстве. Гусеничные краны работают без выносных опор.

Согласно ЕНиР и ЕТКС кранами грузоподъемностью до 25 т управляет один машинист, краны большей грузоподъемности обслуживают машинист и его помощник.

Краны грузоподъемностью 10—16 т. В группу гусеничных кранов грузоподъемностью 10—16 т входят универсальные одномоторные экскаваторы Э-652Б грузоподъемностью 10 т, а также стреловые самоходные краны МКГ-10 и МКГ- 16М. Эти краны в основном применяют на погрузочно-разгрузочных работах, а также при монтаже строительных конструкций небольших сооружений и элементов подземной части зданий.

Кран МКГ-16М — дизельный грузоподъемностью 16 т, оснащен основным и вспомогательным крюками. Все исполнительные механизмы приводятся от дизеля через зубчатые передачи и независимые реверсы, что позволяет совмещать рабочие движения.

Конструкции грузовой и стреловой лебедок унифицированы, имеют обгонные муфты, что дает возможность опускать грузы или стрелу на режиме двигателя. Поворотная платформа крана МКГ-16М унифицирована с платформой крана МКП-16 на пневмоколесном ходовом устройстве. Механизм поворота оснащен реверсом с фрикционными муфтами, которые позволяют с помощью гидроуправления регулировать скорость разгона и торможения поворота.

Управление краном — рычажно-гидравлическое. Гидросистема служит для управления механизмами поворота и передвижения. Система питается от шестеренного насоса, вращаемого от дизеля.

Кран оснащен основной стрелой длиной 10 м, которая с помощью сменных секций может быть удлинена до 18 и 26 м. На конец Г-образного наголовника стрел можно установить неуправляемый гусек длиной 2,3 м. Гусеничные тележки приводятся в движение через раздаточную коробку, коническую передачу, центральный и бортовые редукторы. В центральном редукторе смонтированы два фрикциона, управляемые гидроцилиндрами. Перевозят кран по железной дороге без разборки на двух платформах грузоподъемностью 60 и 20 т (платформа прикрытия). При транспортировании по автомобильным дорогам кран размещается (без разборки со снятой стрелой) на трейлере грузоподъемностью 30—40 т и перемещается тягачом.

Рис. 142. Гусеничный кран МКГ-25БР:
1 — гусеничная тележка, 2 — поворотная платформа, 3 — лебедка основного подъема, 4 — дизель, 5 — стрела, 6 —’ вспомогательный крюк, 7 — гусек, 8 — основной крюк, 9 — лебедка вспомогательного подъема, 10 — механизм поворота

Краны грузоподъемностью 20—25 т. На монтажных работах в большом количестве применяют гусеничные краны грузоподъемностью 20-25 т.

Кран МКГ-25БР (рис. 142) — дизель-электрический грузоподъемностью 25 т, оснащен основным и вспомогательным крюками.

Все исполнительные механизмы крана приводятся от дизель-электрической установки переменного тока ДЭС-60Р с генератором ЕСС-5-92-6М101 мощностью 50 кВт. Предусмотрена возможность питания крановых двигателей от внешней сети через гибкий шланговый кабель и кольцевой токоприемник. Грузовая многоскоростная лебедка оборудована короткозамкнутым двигателем и двигателем с фазовым ротором, а также планетарной передачей в редукторе.
В зависимости от направления вращения двигателей и количества включенных двигателей можно получить две скорости подъема и три скорости опускания груза, в том числе посадочную. Регулирование скорости опускания крюка вспомогательного подъема возможно в течение ограниченного времени; скорость подъема этого крюка не регулируется.

В стреловой лебедке короткозамкнутый электродвигатель расположен над барабаном, что обеспечивает компактность этой сборочной единицы. Механизм поворота включает в себя редуктор с вертикальными соосными валами и фланцевый электродвигатель.

Поворотная платформа опирается на ходовое устройство через двухрядный шариковый круг катания. Механизм передвижения одномоторный с планетарным и двумя бортовыми трехступенчатыми редукторами. Во всех механизмах и сборочных единицах крана широко использованы подшипники качения, что увеличивает долговечность и надежность работы, улучшает условия обслуживания и ремонта крана.

Грузовая лебедка основного подъема управляется комаидоконтрол-лером; лебедка вспомогательного подъема, стреловая лебедка и механизм передвижения — магнитными пускателями; механизм поворота— кулачковым контроллером.

Гусеничные тележки в рабочем положении могут раздвигаться. Кран может перемещаться с грузом на крюке, если стрела расположена вдоль ходового устройства.

Кран оснащен основной стрелой 13,5 м. С помощью секций (двух 5-метровых и одной 10-метровой) ее можно удлинять до 18,5; 23,5; 28,5 и 33,5 м.

Стрела имеет Г-образный наголовник, на котором закрепляется неуправляемый 5-метровый гусек вспомогательного подъема.

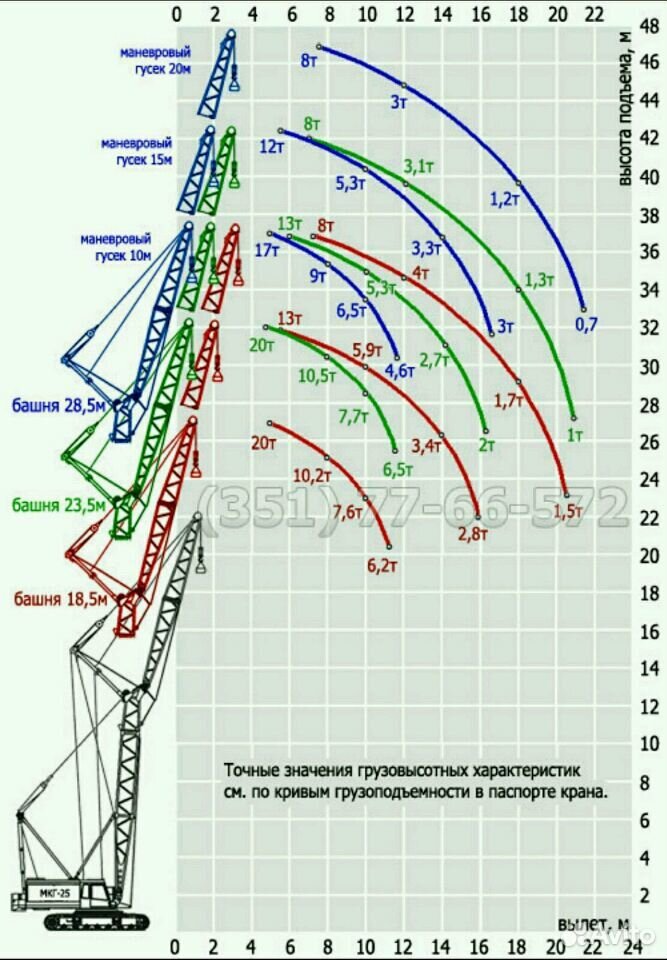

Башенно-стреловое оборудование включает в себя башню длиной 18,5; 23,5 или 28,5 м и маневровые гуськи длиной 10; 15 или 20 м на каждую башню.
По автодорогам кран перевозят двумя поездами: на полуприцепе 1ПП-12,5 — стрелу, гусек и противовес, на трейлере ЗПТ-40-206 — поворотную часть и ходовое устройство в сборе, которые самоходом въезжают на трейлер. При перевозке по железной дороге кран без разборки (со снятой кабиной) устанавливают на одну 60-тонную платформу, а стрелу, гуськи — на двух платформах.

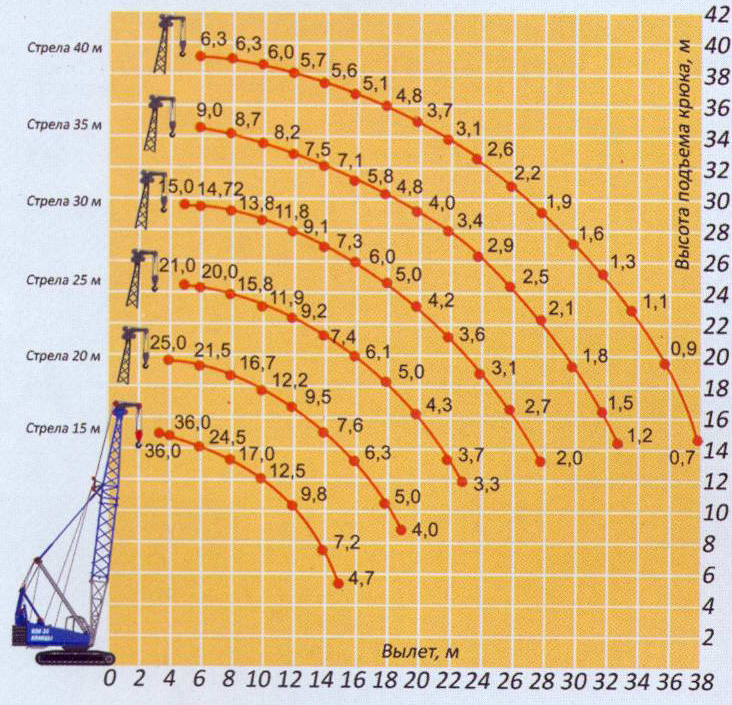

Кран РДК-250 создан на базе крана МКГ-25БР, выпускается в ГДР и поставляется в СССР.

Все основные механизмы крана (кроме механизма передвижения), а также канаты, рабочее оборудование, элементы гусеничного устройства унифицированы с соответствующими частями крана МКГ-25БР.

На кране предусмотрено башенно-стреловое оборудование с башней длиной 12,5; 17,5; 22,5; 27,5 м и маневровыми гуськами длиной 15 или 20 м. Для башни используют стрелы, на которые навешивают специальную головку и гусек. Стрелы и гусек изготовлены из трубчатых секций, соединяемых пальцами.
В механизме поворота предусмотрен управляемый тормоз. Для силовой установки применен дизель Д-108-3 (А-01МГ).

Ходовое устройство выполнено с двумя механизмами передвижения, в которых двигатели с редукторами соединены с помощью карданных валов от автомобиля.

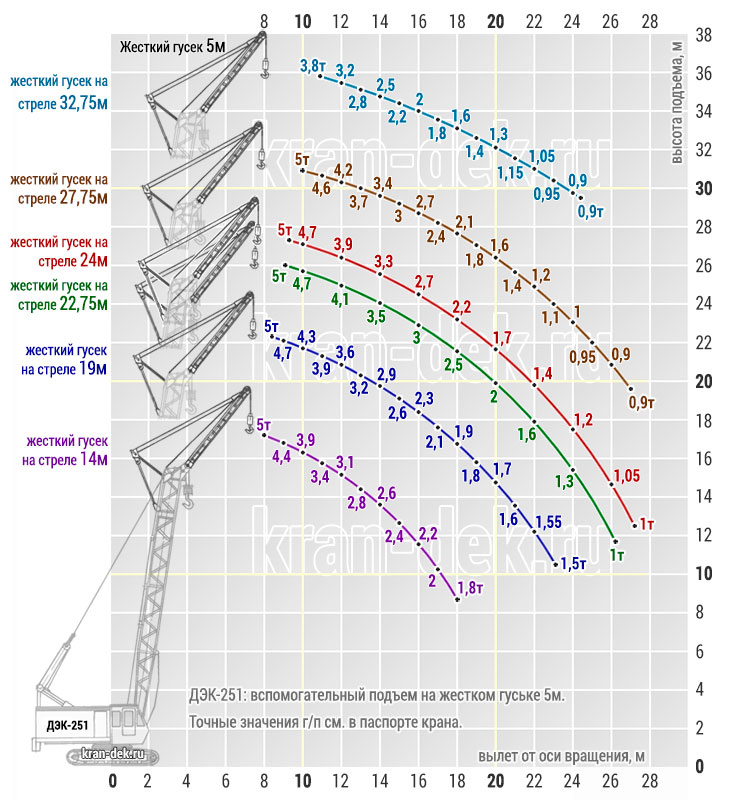

Кран ДЭК-251 — дизель-электрический грузоподъемностью 25 т, оснащен двумя 25- и 5-тонными крюками механизмов основного и вспомогательного подъемов.

Кран оборудован собственной силовой установкой, а также может получать энергию от внешней сети общего назначения. Основная стрела крана длиной 14 м может с помощью сменных вставок 5 и 8,75 м быть удлинена до 19; 22,75; 24; 27,75 и 32,75 м. На всех стрелах можно устанавливать неуправляемый гусек длиной 5 м. Грузоподъемность на стрелах с гуськом меньше, чем без гуська, на 0,5—1 т. На кране предусмотрено башенно-стреловое оборудование — башня длиной 22,5 или 27,5 м и маневровые гуськи длиной 10; 15 или 20 м.

Грузовая лебедка двухбарабанная. При основной стреле грузовой канат основного подъема навивается на оба барабана; при удлиненных стрелах на один барабан навивается канат основного подъема, а на другой — канат вспомогательного подъема. На всех механизмах, кроме механизма передвижения, применены электродвигатели с фазовыми роторами.

Краны грузоподъемностью 30—40 т. Среди стреловых монтажных кранов значительно распространены краны СКГ-40А. Питание электродвигателей всех кранов типа СКГ предусматривается от собственных силовых установок и внешней сети общего назначения через гибкий кабель и кольцевой токоприемник.

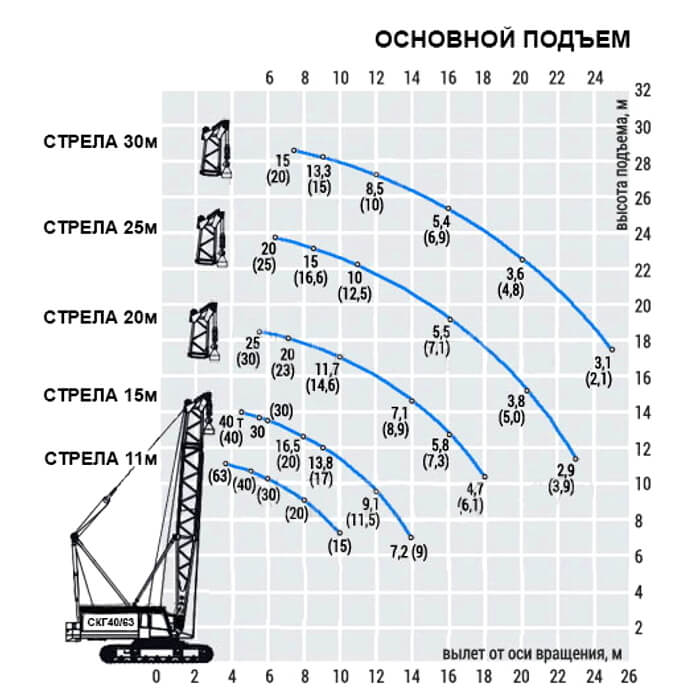

Кран СКГ-40А (рис. 143) — дизель-электрический грудоподъемностью 40 т, оснащен двумя крюками механизмов основного и вспомогательного подъема. Приводится от силовой установки ДГ-75-3 с генератором мощностью 75 кВт.

Механизмы передвижения оснащены тормозами с гидротолкателями. Раздельный привод и управление гусеничными тележками обеспечивают разворот крана в обе стороны практически вокруг одной точки, движение вперед и назад. Мощность механизмов передвижения рассчитана на преодоление подъемов пути до 20°.

Кран оснащен основной стрелой длиной 15 м, которая с помощью сменных секций может быть увеличена до 35 м, и неуправляемым 5-метровым гуськом.
Кран, снабженный башенно-стреловым оборудованием, имеет марку СКГ-40БС.

Монтируют, демонтируют и погружают кран на транспортные средства с использованием собственных механизмов и инвентарного приспособления (две балки и четыре спаренных катка, закрепляемых на поворотной платформе).

По железной дороге кран перевозят на одной 20-тонной платформе прикрытия и на двух 60-тонных платформах: на одной размещают поворотную часть, гусеничные тележки, секцию стрелы, на второй — ходовую раму, секции стрелы и гусек.

Краны грузоподъемностью 50—63 т. Краны этой группы представлены двумя типами: стреловые самоходные СК.Г-63А, экскаваторы-краны Э-2503 с многомоторным приводом и стреловой кран Э-2508 с одномоторным приводом.

Рис. 143. Гусеничный кран СК.Г-40А:
1 — гусеничная тележка, 2 — поворотная платформа, 3 — кабина, 4 — двуногая стойка, 5 — упор стрелы, 6 — стреловой полиспаст, 7 — гусек, 8, 9 — вспомогательный и основной крюки, 10 — кабина управления

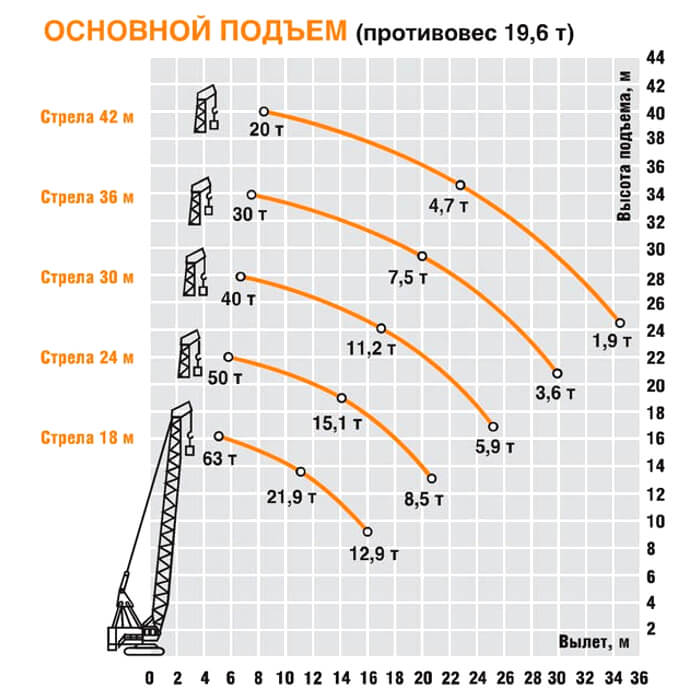

Кран СКГ-63А — дизель-электрический грузоподъемностью 63 т, оснащен основным и вспомогательным крюками.

Многоскоростная лебедка основного подъема имеет такое же устройство, как лебедка крана СКГ-40А. Лебедка имеет две скорости: при включении электродвигателя мощностью 45 кВт достигается наибольшая скорость подъема (спуска) груза — 18 м/мин, при включении электродвигателя мощностью 7,5 кВт — наименьшая — 0,965 м/мин. Лебедка оснащена тормозами ТКТГ с гидротолкателями.

Лебедки стреловая и вспомогательного подъема имеют одинаковую конструкцию и различаются только компоновкой и решением опорной рамы. Механизм поворота оборудован фрикционной муфтой предельного момента. Управление механизмами контроллерное.

Кран оснащен основной стрелой длиной 15 м, удлиненными стрелами длиной 20, 25, 30, 35 и 42 м и башенно-стреловым оборудованием со стрелой 30 м и маневровым гуськом 29 м. Монтируют, демонтируют и перевозят кран так же, как кран СКГ-40А. Кран Э-2508 (рис. 144) — дизельный, одномоторный, имеет основной и вспомогательный крюки грузоподъемностью 60 и 5 т. Кран оснащен основной стрелой 15 м, удлиненными стрелами 30 и 40 м и гуськом длиной 7,5 м.

Рис. 144. Гусеничный кран Э-2508

На кране применена пневматическая система управления. Поворотная платформа опирается на ходовую раму через многороликовый круг катания. Отрывающие нагрузки воспринимаются обратными катками. Ходовая рама опирается на две многоопорные гусеничные тележки.

В кинематической схеме предусмотрен двухскоростной редуктор, обеспечивающий получение посадочной скорости 1,36 м/мин, минимальной скорости подъема 1,19 м/мин и частоты вращения 0,42 об/мин.

Экскаватор-кран Э-2503 работает на постоянном токе главного преобразовательного агрегата с питанием сетевого электродвигателя переменного тока от внешней сети. Стреловое оборудование включает в себя стрелы длиной 15, 30 и 40 м.

Таблица 10.
Технические характеристики гусеничных кранов

Таблица 11.
Характеристики гусеничных кранов с башенно-стреловым оборудованием

В знаменателе дана грузоподъемность с укороченным маневровым гуськом.

В табл. 10 приведены технические характеристики гусеничных кранов, а в табл. 11 — кранов с башенно-стреловым оборудованием.

XGC150 Гусеничный кран





ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ XGC150

Характеристики Единица измерения Значение
Максимальная номинальная грузоподъемность Основная стрела т 150
Неподвижная вспомогательная стрела т 24
Максимальный грузовой момент кн. м 927,4
Длина основной стрелы м 18～81
Угол изменения вылета основной стрелы ° -3°～84°
Длина неподвижной вспомогательной стрелы м 13～31
Максимальная скорость грузовой лебедки (1 слой) м/мин 110-
Скорость механизма изменения вылета основной стрелы (1 слой) м/мин 2×32
Максимальная частота поворота об/мин 1,5
Максимальная скорость передвижения км/ч 1,3
Преодолеваемый уклон % 30%
Среднее удельное давление на грунт мПа 0,102
Мощность двигателя кВ 235
Масса целой машины (стандартное исполнение) т 154
Максимальный вес одной единицы в транспортном положении крана т 37
Максимальный размер одной единицы в транспортном положении крана м 11. 0×3.0×3.3



ОСНОВНЫЕ ТТХ XGC150

Класс грузоподъёмности, т 150
Макс. длина основной стрелы, м 81
Макс. грузовой момент, кН*м 927.4
Макс. вылет стрелы, м 76

ДОКУМЕНТЫ XGC150

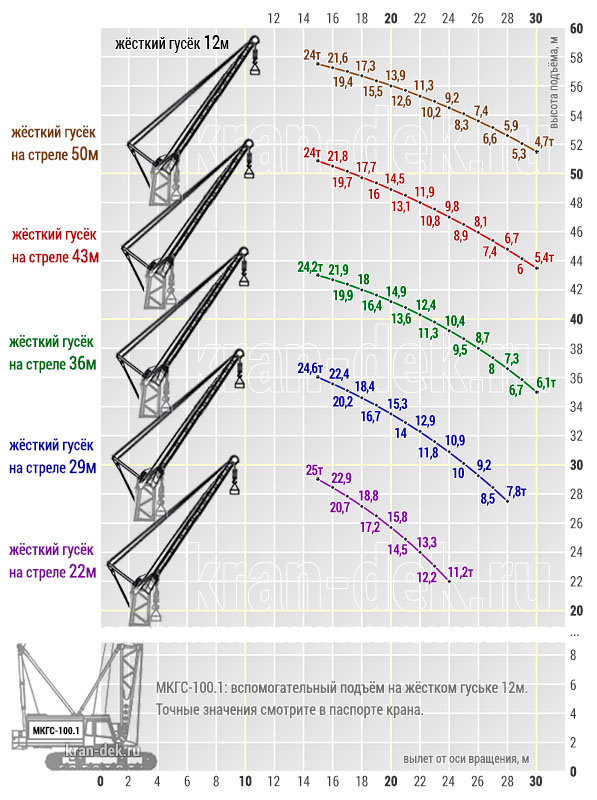

График работы

Макс. грузоподъемность 100 т
Макс. высота подъема 60 м
Макс. радиус 53 м

Макс. грузоподъемность 100 т
на радиусе 3,30 м
Основная стрела, легкая/тяжелая из 14 м
Основная стрела, легкая/тяжелая до 62 м
Решетчатый удлинитель из 11.00 м
Решетчатый удлинитель до 20.00 м
Центральный балласт 19 т
Противовес на надстройке 32 т
Мощность двигателя 230 кВт
Скорость движения 1,50 км/ч
