Технические характеристики автокранов — 16, 25, 32, 40 и 50 тонн

Автомобильный кран представляет собой самоходную грузоподъёмную технику. Она имеет крановую надстройку различной грузоподъёмности, расположенную на шасси серийных грузовых автомобилей.

Основная классификация кранов — классификация по их грузоподъёмности. Здесь мы рассмотрим характеристики самых востребованных моделей автокранов на примере крановой надстройки Ивановец. Крановые надстройки Галичанин, Клинцы, Челябинец и Ульяновец имеют схожие с ней параметры.

Технические характеристики автокранов:

• 16 тонн
• 25 тонн
• 32 тонны
• 40 тонн
• 50 тонн
• автокраны XСMG (Китай)

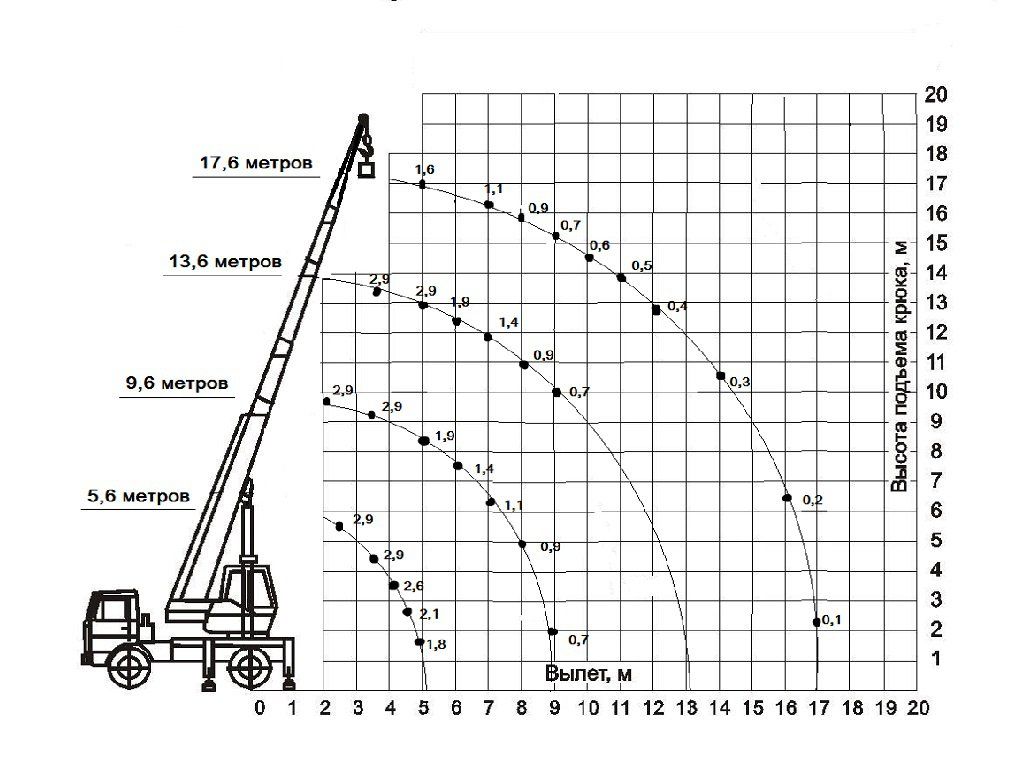

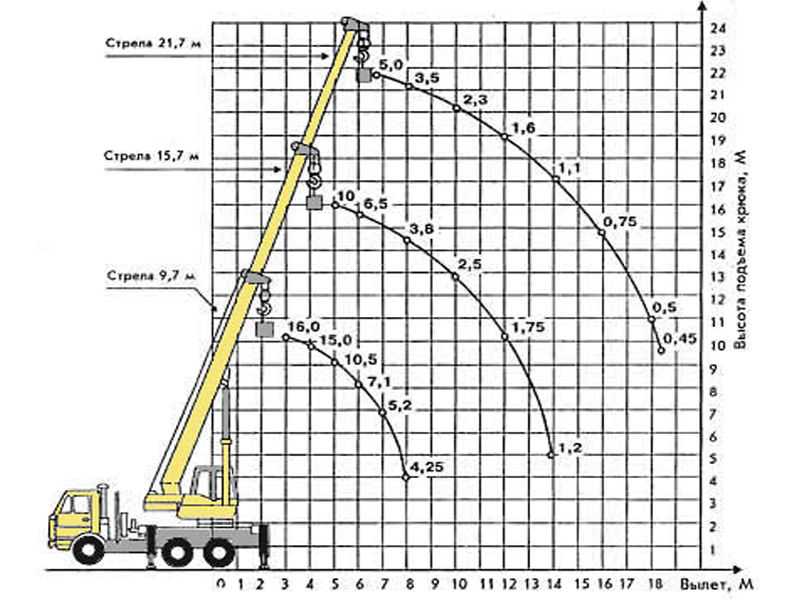

Автокран 16 тонн на базе КАМАЗ является очень сбалансированной машиной. Она применима для широкого круга задач, где необходима оперативность загрузки или выгрузки.

Технические характеристики автокрана КАМАЗ 16 тонн:

Шасси	КАМАЗ 53605
Крановая надстройка	Ивановец КС-35714К
Длина стрелы	17 метров
Грузоподъемность	16 тонн
Мощность двигателя	292 л. с.
Масса	17,32 тонн

При работе с автокраном КАМАЗ 53605 16 тонн нужно учитывать, что это максимальная грузоподъёмность «под собой». При увеличении вылета стрелы и изменения угла наклона, грузоподъёмность пропорционально уменьшается.

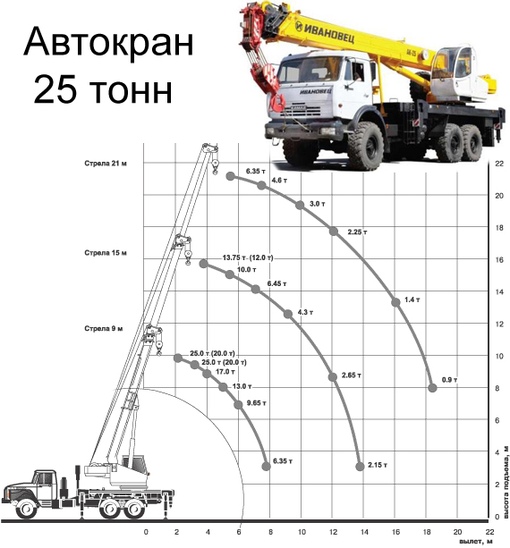

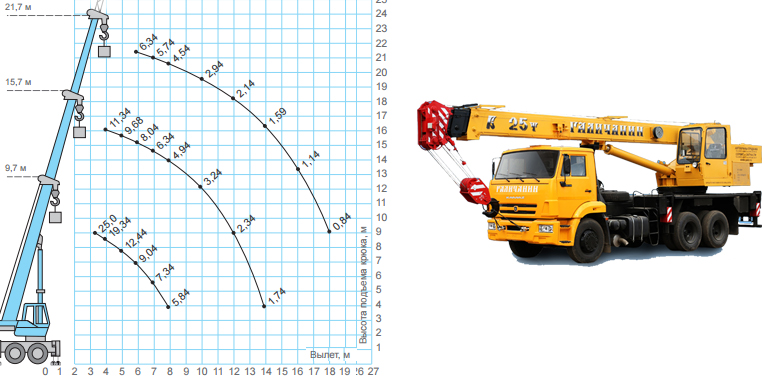

Автокран 25 тонн с гуськом и без на базе КАМАЗ — одна из самых востребованных машин на рынке. Это достаточно универсальная техника, применяется при проведении ремонтных и аварийных работ, в строительстве и на промышленных площадках, при погрузочно-разгрузочных операциях монтажа металлоконструкций.

Технические характеристики автокрана на базе КАМАЗ 25 тонн:

Шасси	КАМАЗ 65115
Крановая надстройка	Ивановец КС-45717К
Длина стрелы / с гуськом	21 метр / 30,7 метр
Грузоподъемность	25 тонн
Мощность двигателя	292 л. с.
Масса	21,2тонн / 23,32 тонн

При работе с краном КАМАЗ 65115 25 тонн, нужно знать, что при увеличении вылета стрелы грузоподъёмность сильно падает, эта модель автокрана позволяет разгружать или загружать небольшие грузы до 700 кг на удалении 20 метров от себя.

Автокран достаточно мобилен и удобен в использовании. При нехватке длины стрелы используется надставка «гусёк». С помощью «гуська» можно дотянуться до 28 метров, но грузоподъёмность при этом составит всего лишь 300 кг.

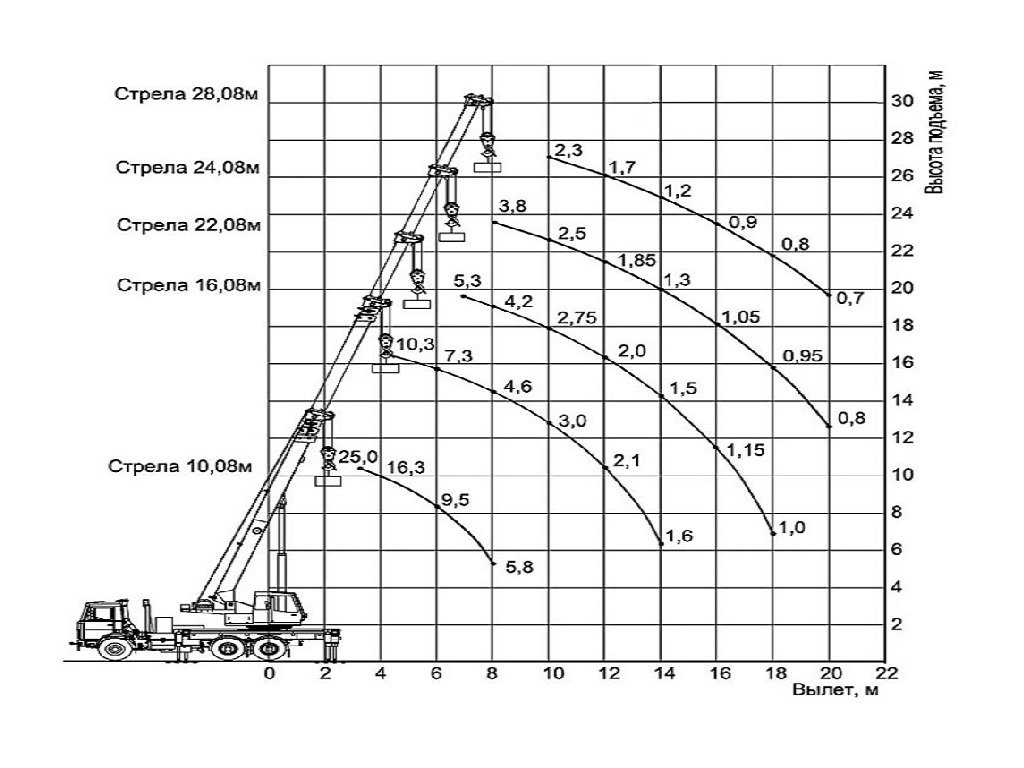

Автокран 32 тонны на базе КАМАЗ — также одна из мобильных, универсальных моделей на рынке. Кран может работать в стесненных условиях — установка на опоры без установки аутригеров, удлинение груженой стрелы. Системы безопасности предотвращают перегруз, контакт с линиями высокого напряжения.

Основные технические характеристики автокрана 32 тонны:

Шасси	КАМАЗ 6540
Крановая надстройка	Ивановец КС-55717К
Длина стрелы / с гуськом	25 метр / 31 метр
Грузоподъемность	32 тонн
Мощность двигателя	292 л. с.
Масса	27,7 тонн

При работе с краном КАМАЗ 6540 32 тонны нужно знать, что при увеличении вылета стрелы грузоподъёмность сильно падает, эта модель автокрана позволяет разгружать или загружать небольшие грузы до 400 кг на удалении 29 метра от себя.

Автокран достаточно мобилен и удобен в использовании. При нехватке длины стрелы используется надставка «гусёк». С помощью «гуська» можно дотянуться до 31 метров, но грузоподъёмность при этом составит 300 кг.

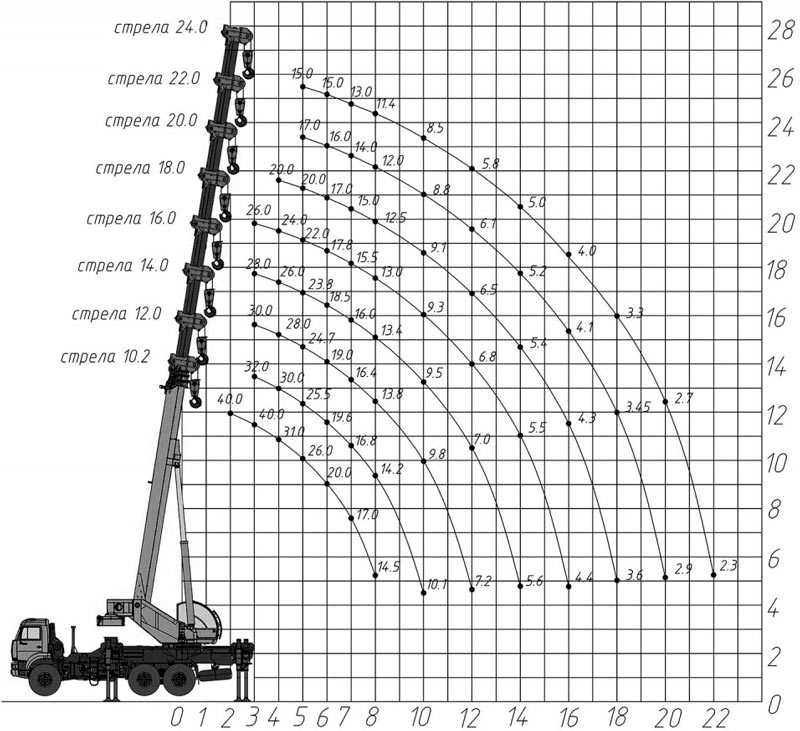

Автокран 40 тонн на базе КАМАЗ универсален, предназначен как для работы в городе, так и в условиях удаленности от населенных пунктов. Одна из моделей «тяжеловесных» кранов попадающие в габаритные размеры для перемещения.

Из основных характеристик хочется отметить:

Шасси	КАМАЗ 65222
Крановая надстройка	Ивановец КС-65740
Длина стрелы / с гуськом	26 метр / 32 метр
Грузоподъемность	40 тонн
Мощность двигателя	400 л. с.
Масса	30,93 тонны

При работе с краном КАМАЗ 65222 40 тонн нужно знать, что при увеличении вылета стрелы грузоподъёмность сильно падает, эта модель автокрана позволяет разгружать или загружать небольшие грузы до 850 кг на удалении 32 метра от себя. При нехватке длины стрелы, используется надставка «гусёк». С помощью «гуська» можно дотянуться до 28 метров, но грузоподъёмность при этом составит всего лишь 400 кг на высоту до 44 метра.

Автокран 50 тонн на базе КАМАЗ с Крановой установкой КС-6577К смонтирован на четырехосное шасси с применением новейших современных технологий, что обеспечивает высокие грузовые характеристики, надежность работы и удобство эксплуатации.

Компактные размеры автокрана (длина всего 12,0 метров!) позволяют легко маневрировать в плотном городском потоке и в ограниченном пространстве строительной площадки.

Основные технические характеристики:

Шасси	КАМАЗ 65201
Крановая надстройка	Ивановец КС-6577К
Длина стрелы / с гуськом	30 метров / 44 метра
Грузоподъемность	50 тонн
Мощность двигателя	400 л. с.
Масса	38 тонны

Отличительные особенности Автокрана КАМАЗ 50 тонн:

• Секции стрелы с профилем овоидного типа изготовлены с применением высокопрочной стали.
• Грузовая лебедка с планетарным редуктором и встроенным дисковым тормозом обладает широким диапазоном скоростей.
• Противовес массой 1,0 тонна, монтажный стол и механизм для монтажа-демонтажа противовесов в базовой комплектации.
• Компактные размеры автокрана (длина всего 12,0 метров!) обеспечивает высокую маневренность в стесненных условиях.
• Синхронное выдвижение секций стрелы за счет одного гидроцилиндра телескопирования и системы полиспастов.
• Маслоохладитель в базовой комплектации.
• Современная комфортабельная кабина оператора.

Большим спросом на рынке автокранов пользуется техника, произведённая в Китае — в особенности две модели производителя автокранов XСMG. Отличительной особенностью и большим плюсом этих моделей является длина стрелы.

Основные характеристики автокранов XСMG:

Шасси	XСMG SC8DK280Q3
Крановая надстройка	XСMG SC8DK280Q3
Длина стрелы / с гуськом	40 метров
Грузоподъемность	30 тонн
Мощность двигателя	280 л.с.
Масса	32,4 тонны

Автокран XСMG может поднять груз более 6 тонн на высоту около 40 метров. При вылете стрелы на 30 метров автокран способен взять груз массой до 0,5 тонн.

Как правильно выбрать автокран?

От того насколько правильно выбран автокран, зависит возможность выполнения операций по перемещению грузов, рентабельность проведения работ, уровень безопасности. Основная задача — найти здесь золотую середину. При отсутствии знаний в вопросах технологии строительства, монтажа тяжелых конструкций необходимо четко осознавать следующие моменты:

• Специфика груза. Хрупкие материалы, которые необходимо аккуратно перемещать, лучше транспортировать новой техникой с плавной подачей.
• Необходимая грузоподъемность, высота подачи. Точность выбора этих параметров у применяемого крана ведет к меньшим материальным затратам.
• Специфика ландшафта. В горной или холмистой местности с большими уклонами необходимо применять автокраны с повышенной устойчивостью.
• Свобода маневра на объекте. В условиях ограниченного пространства идеально подходят автокраны с поворотным передним и задним мостом.
• Местоположение стройки. Одни модели приспособлены работать только при развитой структуре подъездных путей, другие – по бездорожью.

Грузоподъемность автокранов

Тип автокрана на колесном шасси стал популярнейшей разновидностью грузоподъемных кранов в Минске и в Беларуси благодаря его мобильности, относительной дешевизне в эксплуатации и универсальности. Самоходный автомобильный грузоподъемный кран, соответствующий ГОСТу 22827-77, замечателен своими техническими и  эксплуатационными характеристиками и по умолчанию является автокраном общего назначения. Он оснащен богатым функционалом и с большим запасом прочности.  Поэтому использование автомобильного крана активно востребована в современных реалиях строительства домов и гражданских объектов, из-за динамической велечины по продолжительности срока аренды  включая одни сутки.

Автокран 50 тонн выручает строительные и торговые компании, а также маленькие производственные предприятия. Автомобильные краны могут обладать грузоподъемностью вплоть до 80 тонн с телескопической силой до 5 секций (общая длина 45 м). Краны с маркировкой КС закреплены на автомобильном грузовом шасси, что дает им эффективность при работе на строительных площадках, характеризующихся рассредоточенностью. Благодаря компактности и маневренности, автомобильный кран средней и малой грузоподъемности может перемещаться не только на строительной площадке без подготовленной колеи, но и в условиях г.

Минска без специального разрешения и конвоя на трассах с плотным трафиком.

Существует три класса грузоподъемности автокрана КС, которые мы рассмотрим. А так же рекомендуем узнать, как расшифровывается маркировка автокранов.

Класс 1 – высокая грузоподъемность (от 50 до 80 тонн).

Автокраны других размерных групп выпускаются преимущественно производителями Британии, Японии, Германии и составляют около 3% от всех грузоподъемных автокранов в мире. Подобные автокраны выполняют работы в малодоступных местах и на пересеченной местности и в зависимости от модели могут обеспечить единовременный подъем груза весом вплоть до 100 тонн. Однако необходимость в их использовании возникает не так часто, и в городских условиях КС с высокой грузоподъемностью – редкий гость, тем более, что для перемещения тяжелых КС необходимо получать разрешительные допуски. Арендуют такие машины, как правило, на долговременной основе.

Типичный пример автокрана-тяжеловеса от отечественного производителя  – КШТ-50. 01 грузоподъемностью до 50 тонн с решетчатой стрелой 34.5 м и шасси на основе МЗКТ- 6923.

Однако КС с высокой грузоподъемностью сильно различаются по конструктивным особенностям. Стрелы могут быть сцепные, телескопические, сочлененные, решетчатые, однако наилучшим вариантом считается U-образное сечение стрелы.

Класс 2 – средняя грузоподъемность (от 20 до 50 тонн).

Аренда автокрана  25т.  в Минске подразумевает технику, которая часто устанавливается на шасси обычных грузовиков, что дает им еще одно преимущество: они унифицируются со стандартным автопарком и не нуждаются в разрешении для передвижения в городских условиях, которое должно сопровождаться специальным конвоем.

В этом классе КС существует большой выбор автокранов  на шасси МАЗ и КамАЗ с колесными формулами 6х4, 6х6, 4х4. Существует более сотни моделей КС, которые значительно привлекательнее по цене относительно аналогичной иностранной спецтехники как из соображения стоимости самой машины, так из-за меньших расходов на содержание (замена шин).

Класс 3 – малая грузоподъемность (до 14,5 тонн).

Традиционно масса гидроманипулятора составляет четверть от полезной. Основное применение автокранов малой грузоподъемности – разгрузка и выгрузка груза,  а не подъем груза с перемещением. Поэтому цена аренды автомобильного крана с небольшой грузоподъемностью не высока, как услуга пользуется большим спросом у физических лиц и частных предпринимателей.

10-18 тонн | Elliott Equipment Company

Грузоподъемность 10–18 тонн

Грузоподъемность:
20 000 фунтов / 9072 кг
Длина стрелы:
3 9 футов / 11,9 м
Максимальная высота наконечника:
 49 футов / 15 м

Подробнее

Грузоподъемность:
20 000 фунтов / 9072 кг
Длина стрелы:
47 футов / 14,3 м
Максимальная Высота наконечника:
 57 футов / 17,4 м

Подробнее

Грузоподъемность:
20 000 фунтов / 9072 кг
Длина стрелы:
56 футов / 17,1 м
Максимальная высота наконечника:
 96 футов / 29,2 м

Подробнее

Подъем Грузоподъемность:
30 000 фунтов / 13 608 кг
Длина стрелы:
60 футов / 18,3 м
Максимальная высота наконечника:
90 футов / 27,4 м

Посмотреть подробности

Грузоподъемность:
36 000 фунтов / 16 329 кг
Длина стрелы:
38 футов / 11,6 м
Максимальная высота наконечника:
48 футов / 14,6 м

Подробнее

Грузоподъемность:
36 000 фунтов / 1 6 329 кг
Длина стрелы:
60 ‘ / 18,3 м
Максимальная высота наконечника:
90′ / 27,4 м

Подробнее

Грузоподъемность:
36 000 фунтов / 16 329 кг
Длина стрелы:
70 футов / 21 ,3 м
Максимальная высота наконечника:
120 футов / 36,6 м

Подробнее

Грузоподъемность:
36 000 фунтов / 16 329 кг
Длина стрелы:
70 футов / 21,3 м
Максимальная высота наконечника:
120 футов / 36,6 м

Вид Детали

Грузоподъемность:
36 000 фунтов / 16 329 кг
Длина стрелы:
81 ‘/ 24,7 м
Максимальная высота наконечника:
91′ / 27,7 м

Подробнее

Грузоподъемность:
36 000 фунтов / 16 329кг
Длина стрелы:
125 футов / 38,1 м
Максимальная высота наконечника:
137 футов / 41,7 м

Подробнее

Почему стоит выбрать Elliott BoomTruck?

Начните с того, что вам нужно в грузовике со стрелой. Другие производители оборудования могут попытаться приспособить ваши потребности к своему оборудованию, но в компании Elliott Equipment Company мы работаем с вами, чтобы спроектировать наиболее надежное оборудование для ваших конкретных требований на рабочей площадке. Будь то специализированный рельсовый механизм, высокопроизводительное землеройное оборудование, навесной сварочный генератор или множество других функций, мы здесь, чтобы настроить подходящую часть оборудования для вашей области применения.

И хотя характеристики вашего крана BoomTruck могут быть уникальными для вашей рабочей среды, основа, на которой мы строим все наше оборудование, остается неизменной. Наш полноразмерный сверхпрочный подрамник предназначен для рассеивания нагрузки и увеличения срока службы шасси. На самом деле, все высококачественные компоненты, входящие в состав наших кранов, рассчитаны на максимальный срок службы и стоимость при перепродаже. Вот почему мы можем предоставить резервную копию всего нашего оборудования с пожизненной структурной гарантией.

Стандартные функции BoomTruck

Только Elliott подтверждает свое качество пожизненной гарантией на конструкцию всего, что мы производим

Elliott предлагает один из самых широких диапазонов длины стрел практически для любого применения

Придает вашей машине еще большую универсальность и возможность выполнять больше работ увеличение вашего ROI. Крутящий момент до 20 000 футов/фунтов и радиус копания 44 фута.

Запатентованные функции, такие как мобильная консоль управления Elliott, повышают комфорт и производительность оператора.

Подрамник с гальваническим покрытием сводит к минимуму скручивание рельсов шасси, обеспечивая прочную основу для вашей работы

Максимально увеличивает грузоподъемность при малых углах и значительно повышает производительность экскаватора

Позволяет поднимать больший вес с меньшим количеством витков веревки

Улучшает контроль и ускоряет рабочий цикл

Большой размер снижает нагрузку на оборудование и обеспечивает более длительный срок службы

Обеспечивает четкую обратную связь при подъеме для повышения безопасности

Доступно для моделей 18125, 30, 32 и 36 тонн. Позволяет оператору перемещаться со стрелой для оптимального обзора работы, а также устраняет нагрузку на шею

Управление с вращающимся сиденьем, откидной кабиной и сиденьем оператора с подогревом, кондиционером и обогревателем. Включает скользящие качели и ручной ножной тормоз.

Свободно качайтесь с грузом, используя скользящее качание и тормоз или задействуйте механизм вращения по мере необходимости

Разные операторы предпочитают разные органы управления. Независимо от того, что вы предпочитаете, мы предоставим вам

Высокоскоростные выносные опоры Elliott значительно сокращают время установки.

Индивидуальные решения для выносных опор предлагают широкий выбор шасси и местности

Ролики обеспечивают плавное и простое выдвижение

Машины Elliott позволяют размещать удлинители по обеим сторонам стрелы

Обеспечивает более надежную и надежную установку рабочей платформы и аксессуаров

Обеспечивает дополнительную жесткость конструкции

Обеспечивают превосходную надежность, форму удержание и длительный срок службы

Экономит время обслуживания и позволяет легко регулировать производительность

Отверстие в основной секции стрелы делает смазку внутренних секций стрелы простой и удобной

Высококачественные шланги в стальной оплетке для длительного срока службы и отсутствия утечек. Цветовая маркировка для повышения удобства обслуживания и сокращения времени простоя.

Удобства для пользователя повышают комфорт и удовлетворенность оператора

Прочная конструкция Увеличивает подачу и срок службы насоса

Дополнительные функции BoomTruck

Выберите открытое сиденье или закрытую кабину в зависимости от ваших потребностей

Боковые крепления на стреле. Способен поднимать грузы и управлять рабочей платформой для персонала.

Выберите правильный крутящий момент для вашей операции. Геометрия с высоким наконечником Elliott обеспечивает выдающуюся мощность на выходе из скважины, что обеспечивает самый широкий радиус копания в отрасли. Включает ручное вращение.

Прочная платформа со встроенным ручным насосом и подставкой для подъема вилки. Включает встроенные заземляющие наконечники в верхней направляющей.

Безопасно и плавно управляйте краном, находясь ближе к рабочей зоне

Предоставляет вам все данные, необходимые для бесперебойной работы вашей машины.

Только выносные опоры Elliott SuperLink позволяют выполнять шортджекинг с набором выносных опор рамы «А» для работы в стесненных условиях. работа

Предоставляет оператору тактильную обратную связь с лебедкой

Повышает производительность при выполнении специальных подъемных операций

Приводит в действие ваши гидравлические инструменты и принадлежности, подключаясь к гидравлике крана

Позволяет безопасно и точно перемещать опоры и фонарные столбы.

Ковш с гидравлическим приводом, прикрепленный к грузовому тросу, для подъема и размещения заполнителя и других материалов.

Блоки крюков на 8 звеньев троса, в зависимости от модели крана и грузоподъемности.

Охлаждение масла в экстремально жарких погодных условиях

Обеспечение бесперебойной подачи масла в экстремально холодных погодных условиях

Организуйте и закрепите трубу во время путешествия

Используется для сварочных работ и питания 110 В

Компания Elliott является лидером в области установки гусеничных транспортных средств. Мы работаем со всеми основными поставщиками гусеничных транспортных средств и можем добавить аксессуары, такие как защита щеток и лебедки для эвакуации, чтобы сделать ваш тягач еще более прочным.

Изготовленные на заказ ящики для инструментов и встроенные решения для хранения инструментов и необходимого рабочего оборудования.

Ваш BoomTruck представляет ваш корпоративный бренд и индивидуальность. Мы можем покрасить вашу установку точно в вашу цветовую схему.0005

Доступны специальные рельсовые механизмы, соответствующие вашим потребностям

Свяжитесь с нами

Сколько может поднять автокран? » JOMAC

Автокраны являются одним из наиболее полезных дополнений, которые подрядчики и владельцы бизнеса могут добавить к кузову сервисного грузовика. То, сколько они могут поднять, полностью зависит от типа крана, размера крана и максимальной грузоподъемности, указанной производителем.

Итак… как вы, наверное, и предполагали, на этот вопрос нет однозначного ответа.

Тем не менее, цель этого поста — объяснить, как правильно читать спецификацию производителя автокрана, чтобы определить максимальную нагрузку вашего крана в нескольких различных положениях (это зависит от вылета и угла наклона крана).

---



Максимальная грузоподъемность



Максимальная грузоподъемность крана определяет максимальный вес, который кран может поднять в определенном положении И под определенным углом.

Важно помнить об этом номере, так как он определяет более практичные области применения вашего крана.

В большинстве случаев максимальная грузоподъемность крана может быть достигнута при очень коротком выдвижении рядом с кузовом грузовика, что требует, чтобы кузов грузовика находился очень близко к грузу или предмету, который вы собираетесь поднять и переместить.

Для получения более практичных оценок грузоподъемности вам следует обратить внимание на руководство по спецификациям производителя, которое даст вам гораздо больше информации о том, какой вес может поднять ваш сервисный автокран.

---





Спецификации производителя



Абсолютно лучший ресурс для определения функциональной массы, которую может поднять ваш автокран, — это таблица грузоподъемности производителя (обычно находится в спецификации производителя). может справиться с тремя различными параметрами: удлинение крана, угол наклона крана и грузоподъемность.

Удлинение крана относится к фактической высоте конца стрелы по отношению к основанию крана.

Угол подъема крана означает угол, под которым кран поднимает груз или материал.

Грузоподъемность крана — это максимальная нагрузка, с которой может справиться кран при определенном удлинении и угле.

При интерпретации диаграммы грузоподъемности следует помнить простую формулу: угол + удлинение. Это метод определения грузоподъемности автокрана.

---





Чтение таблицы емкости



В нашем примере представлен телескопический кран JOMAC STC-80 с максимальной грузоподъемностью 8000 фунтов.

Для достижения грузоподъемности 8000 фунтов кран должен находиться под углом 80 градусов без дополнительного выдвижения (в этом случае стрела будет поднята на 13 футов без выдвижения).

Если кран остается под тем же углом 80 градусов, но выдвигается на 20 футов, максимальная грузоподъемность уменьшается с 8000 фунтов до 3500 фунтов.

В качестве дополнительного примера возьмем кран без дополнительного выдвижения под углом 45 градусов.

Мы можем посмотреть на диаграмму грузоподъемности и определить, что при 45 градусах кран способен поднять 5000 фунтов.

Если мы увеличим вылет крана до 12 футов при том же угле в 45 градусов, грузоподъемность уменьшится до 3500 фунтов.

Простое эмпирическое правило: чем больше горизонтальный вылет крана, тем меньшую грузоподъемность он может выдержать.

---





Таблицы грузоподъемности производителя



Для оператора автокрана важно иметь таблицу грузоподъемности производителя.
