Баровые грунторезы – Основные средства

Юрий Петров

В истории техники крайне редко виды оборудования меняют свою «прописку». Грунторезные машины составляют исключение. Баровые рабочие органы изначально применяли в горно-шахтном деле на врубовых машинах в конце XIX в. В практике земляных работ с конца XIX столетия баровые машины начали использовать на строительстве железных дорог. Бары – рабочие органы врубовых машин начали монтировать на тракторы и гусеничные самоходные шасси. Позже эти машины нашли широкое применение в коммунальном хозяйстве
и строительстве для нарезки траншей при прокладке трубопроводов, кабелей и прочих инженерных сооружений. Вместе с этим уменьшалось использование врубовых машин в горном деле.

Смена среды обитания и разносторонность применения баровых рабочих органов в строительстве пагубно сказалась на унификации терминологии.

Так, в учебниках и справочниках по разным видам оборудования машины с баровым органом называют по-разному: цепным, траншейным экскаватором, скребковым агрегатом, асфальторезом, канавокопателем, грунторезом или баровой машиной.

Рабочий орган – бар состоит из направляющей рамы и режущей кулачковой цепи с зубьями. В зависимости от числа планок, соединяющих кулаки, различают одно- или двухпланочные режущие цепи. При отсутствии планок и шарнирном соединении кулаков цепи именуют беспланочными. При работе бар движется в вертикальной плоскости при поступательном перемещении всей машины, в результате чего грунт разрушается и выносится цепью на поверхность. Вынесенный на поверхность грунт отодвигают шнековым транспортером в стороны от траншеи.

Баровые грунторезные машины применяют для нарезки щелей в мерзлых и твердых грунтах при рытье траншей и котлованов; нарезки узких траншей (при работе одним баром), предназначенных для укладки линий связи и электрокабелей; работ по резке известняков и песчаников; вырезки блоков вокруг древесных насаждений при их зимней пересадке; разрушения козырьков мерзлого грунта.

Привод вала рабочего режущего органа от дизеля на машине Trencor 1460HD

Скорость экскавации материала из траншеи с помощью специализированного траншейного экскаватора может быть в шесть раз выше скорости обычного экскаватора. Более того, траншейный экскаватор извлекает материала ровно столько, сколько нужно для прокладки трубопровода, оставляя траншею чистой, уже полностью готовой к окончательной прокладке труб или кабелей. Наконец, извлекаемый таким экскаватором материал имеет однородную по размерам частиц структуру, и его можно использовать для обратной засыпки, тогда как материал, извлекаемый обычным экскаватором, может содержать большие глыбы, требующие дополнительного разрушения. Эти преимущества обеспечивают высокую, в 4…5 раз больше по сравнению с традиционной технологией производительность и соответственно рентабельность специализированных траншеекопателей там, где имеются достаточные объемы работ.

В строительстве применяют баровые машины различных модификаций, нарезающие 1…3 щели шириной 140…500 мм и глубиной от 1 до 6 м. Скорость нарезания в зависимости от числа щелей, условий резания и крепости разрабатываемого грунта или породы – 2…1000 м/ч. Наиболее эффективными баровыми машинами, применяемыми в строительстве, являются машины, оснащенные зубьями и баровыми цепями повышенной прочности, а также с ходоуменьшителями базовой машины, штыбоотбрасывателями, шнеками и другими гидравлическими системами управления и привода. Необходимо учитывать, что для разных видов грунтов баровые навесы могут различаться конструкцией приводных механизмов. Привод цепи обычно осуществляется от гидросистемы трактора или механически от заднего ВОМ базового трактора. Крайне редко используют электрический и комбинированный приводы.

Рабочий орган Tallex 1607-7600ООО аллигаторного типа

Всего навесное баровое оборудование в странах СНГ выпускает 18 предприятий: «Амкодор-Ударник», Белкоммунмаш, Дор-электромаш, Навлинский завод «Промсвязь», Октябрьский завод «Нефтемаш», Горловский и Охтинский заводы строительных машин, Омсктрансмаш, Орёлстроймаш, ВАТ «Стройдормаш» (бывш. ДП «Київський завод інженерних машин Мінмашпрому України»), заводы Дмитровский экскаваторный, Копейский машиностроительный, Михневский ремонтно-механический, Заметчинский механический, Хмельницкий механический, Челябинский и Липецкий тракторные заводы и Турбомоторный завод в Екатеринбурге. Кроме этого на российском рынке представлены американские траншейные экскаваторы Trencor, Ditch Witch, европейские Case и Vermeer и эстонские AS ET MОisakУla (ПО «Таллэкс»).

В качестве базового шасси для коммунального хозяйства обычно используют колесные универсальные тракторы «Беларус», ЗТМ, ЛТЗ, ЮМЗ или мини-погрузчики с бортовым поворотом отечественного и иностранного производства на гусеничном или пневмоколесном ходу. На полевых и строительных работах с большими объемами работ чаще всего применяют шасси ХТЗ Т-150К и гусеничных тракторов ЧТЗ, ПТЗ и ВгТЗ.

Баровый орган КМЗ

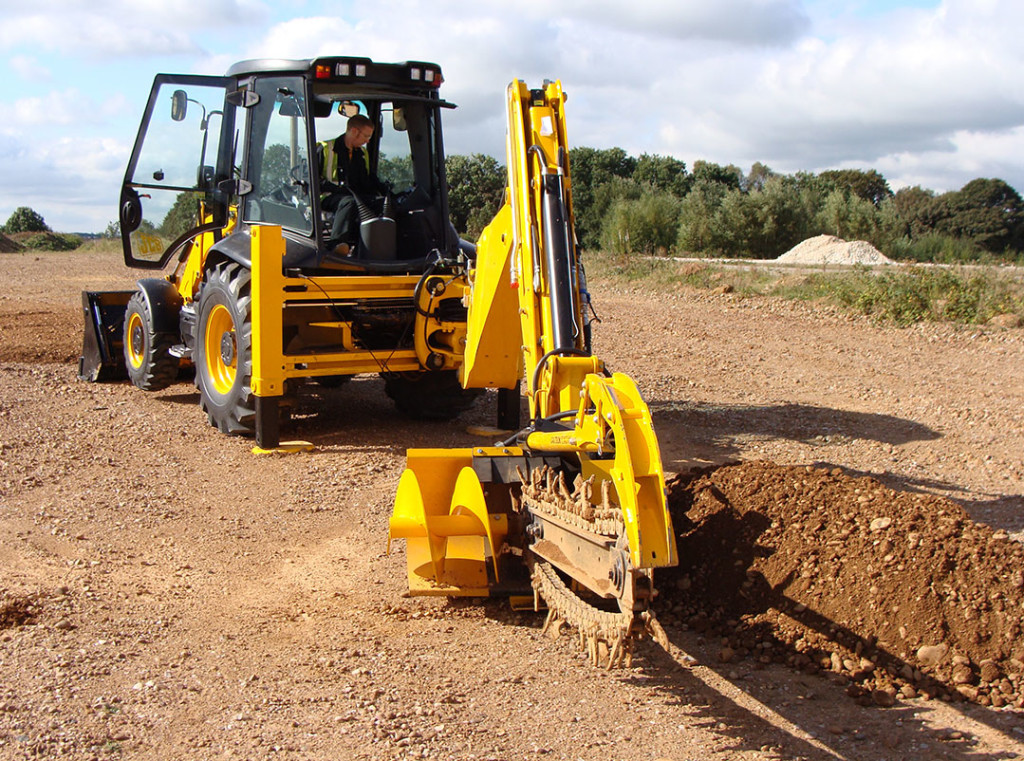

В настоящее время баровыми рабочими органами оснащают практически все мини-погрузчики зарубежного производства – Bobcat, Case, Caterpillar, Gehl, JCB, Locust, New Holland и др. Цепные траншеекопатели в качестве дополнительного оборудования устанавливают на отечественные погрузчики с бортовым поворотом Курганмашзавода МКСМ-800, Мосгормаша КСМ-1, Уралвагонзавода ПУМ-600 и ПУМ-1000. Беларусские мини-погрузчики оснащают цепным органом только «Гомсельмаш» («Полесье» УЭС-30). Основное достоинство использования барового рабочего органа на погрузчиках – возможность быстрой смены, компактность оборудования, возможность работы в труднодоступных местах и в ограниченном пространстве. Привод рабочего органа осуществляется от гидросистемы погрузчика.

Основу парка баровых траншеекопателей в России составляют машины на базе колесных тракторов тяговых классов 0,9 и 1,4 с бульдозерным оборудованием. Такая популярность объясняется распространенностью тракторов «Беларус», ЛТЗ, ЮМЗ и ЗТМ в коммунальном и дорожном строительстве и наличием достаточной материальной базы. Удобство использования, равно как и большой износ оборудования на колесном тракторе, может ограничиваться только отсутствием ходоуменьшителя и невозможностью регулировки скорости движения режущей цепи.

Весомый аргумент в пользу установки траншеекопателей на колесных тракторах «Беларус-80» и -82 – это совмещение работ по нарезке щелей и погрузочно-транспортных операций (трактор должен быть оснащен погрузочным оборудованием «Таллэкс» (MОisakУla), «Амкодор» или «Дорэлектромаш»).

ЧТЗ ЭТЦ 20.01.02

При совмещении дорожных и коммунальных работ на тракторы МТЗ можно установить бункерно-уборочную машину ДЭМ-10035. Михневский ремонтно-механический завод ради расширения функциональности для тракторов Челябинского, Минского и Волгоградского тракторных заводов предлагает траншеекопатели с двумя режущими органами. Дорэлектромаш, MОisakУla и Case ставят помимо барового рабочего органа еще и дисковый асфальторез. Орёлстроймаш с 2003 года предлагает к установке гидроприводный БГМ-3У-60 с цепным скребковым рабочим органом и цепным органом с твердосплавными пластинами. Киевский ВАТ «Стройдормаш» на тракторах ХТЗ Т-150К монтирует установку МРМГ с баровой режущей цепью от врубовой горной машины «Урал-33».

Траншейные агрегаты на шасси гусеничных тракторов целесообразно использовать при подготовке строительных площадок, для нарезки траншей при прокладке трубопроводов и инженерных сооружений. Основные базовые тракторы – ЧТЗ Т-170, Т-150 и ДТ-75 Волгоградского тракторного завода. Использование гусеничных тракторов с гидравлическим выводом позволяет увеличить производительность за счет установки гидроходоуменьшителя, и, как следствие, появляется возможность нарезать щели непосредственно при движении трактора. Масса навесного грунторезного оборудования в зависимости от типа привода, наличия регулятора скорости, размеров и производительности – в пределах 0,7…2,8 т.

КМЗ АТМ

За рубежом в качестве базовых шасси наиболее распространены специальные машины, агрегатируемые в единый комплекс. Такой подход позволяет применять на одной машине еще 4…5 видов специализированного оборудования, которое невозможно было бы использовать на универсальных колесных тракторах, но которое является более востребованным, нежели бульдозерный отвал или погрузочный ковш. Например, на агрегатах Case 460, Case 560, Case 660 и Case 860 смонтирована экскаваторная установка, а баровый орган можно заменить дисковой фрезой и другим высокопроизводительным оборудованием с гидрообъемным приводом. Техасская компания Trencor Inc. выпускает мощные траншейные цепные экскаваторы Trencor 1460HD с подъемной кабиной. Привод от 600-сильного дизеля Caterpillar 3408E позволяет отрывать траншеи при движении машины со скоростью до 1,6 км/ч. Некоторые компании предлагают компактные траншейные агрегаты с вынесенным пультом управления. Так, 13-сильный Case 60 массой 327 кг способен нарезать щели глубиной 0,91 м. Стоит отметить, что за рубежом в строительстве и коммунальном хозяйстве мало распространены баровые рабочие органы для навески на фронтальные погрузчики.

Грунторез, баровая установка, траншеекопатель аренда в Челябинске

Баровая устанока (грунторез, траншеекопатель) – это трактор оснащенный “земляной пилой”.

Грeнторез используются в строительстве для:

рытья узких траншей под кабельные линии и трубопроводы
разработки твердых грунтов
удаления покрытий из асфальта
разрыхления мерзлых и прочных почв
резки песчаников и известняков

Грунторезная техника приспособлена для работы в разных климатических условиях с широким диапазоном температур.

У нее высокая проходимость и маневренность. Режущим инструментом бара является грунторезная цепь, которая может быть оснащена резцами для рытья узких земляных щелей, или ковшами – для выкапывания траншей шириной до 0,5 метра и глубиной до 2-х метров.

Оптимальными по соотношению цена аренды – производительность являются такие марки грунторезного оборудования:

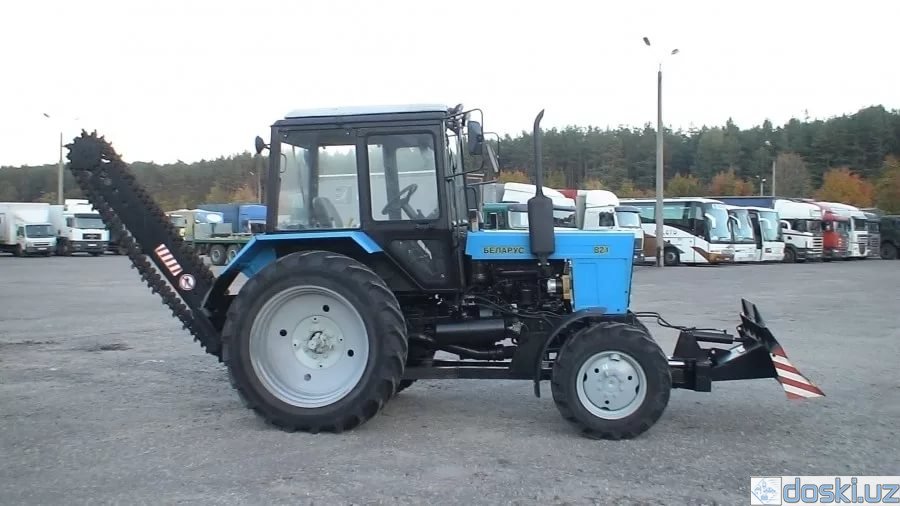

Баровая на МТЗ 82

ЭЦУ – 150 – экскаватор цепной универсальный, как правило это грунторезная цепь на базе трактора МТЗ 82 (Беларус). Самая мобильная и простая установка. На расстояния до 50км такая баровая машина легко добирается своим ходом, если больше, то лучше использовать доставку на низкорамнике или трале. Для аренды в Челябинске – наиболее недорогой вариант.

БГМ-2 – баровая грунторезная машина, навешивается на трактор МТЗ-82 и служит для прорезания щелей прямоугольного сечения шириной 21-47 см и глубиной 1,6-1,8 метра для кабельных линий электропередач и связи, трубопроводов различного назначения. Она способна разрабатывать грунты I-II категорий. Скорость при изготовлении щелей до 150 метров в час. БГМ-2 оборудована двухскоростным редуктором и реверсом обратного хода, что позволяет подбирать наиболее оптимальные режимы работы. На ней можно быстро сменить цепи без замены рабочего органа. При установке барового органа «Урал-33», ей можно разрабатывать мерзлые грунты, вплоть до V категории.

БГМ-2У – оснащается двумя сменными рабочими органами. Зимний предназначен для проделывания траншей 14х160 см. в мерзлых и твердых грунтах III-IV категории, в том числе и асфальта. На этом органе установлена цепь «Урал-33. Летний рабочий орган приспособлен для установки цепей различных размеров и конструкций. Для слабых грунтов I-II категории с пальчиковыми резцами (ширина цепи 18-27 см), для грунтов III категории – лопатковыми (шириной от 21 до 47 см)

Б10 240/2100 – баровая установка, монтируемая на трактор Б10.1111-12Е, оборудованный бульдозерным оборудованием. У этой машины два режущих органа, которыми она может прорезать щели в мерзлых и прочных грунтах. Другим органом она может проделывать узкие траншеи для прокладки электрических силовых кабелей, линий связи, трубопроводов маленького и среднего диаметра. Она используется круглый год на любых грунтах.

ДТ-75 140/1600 – землеройная цепная машина, которая используется для выкапывания траншей для трубопроводов для воды и газа, сетей канализации, силовых электрических кабелей и связи в грунтах I-V категории, в том числе мерзлых, каменистых. (Рисунок грунторез на ДТ-75). Глубина траншеи до 180 см, ширина – 14 см. Ее основные преимущества – высокая проходимость, отличная маневренность, возможность использования круглый год.

Подобные механизмы гораздо выгоднее использовать на правах аренды, если объемы земляных работ такого типа непостоянны или невелики. В этом случае вам всего лишь нужно своевременно оформить заявку и обеспечить заказанную технику горюче-смазочными материалами. Аренду баровой в Челябинске можно заказать на этом сайте.

бара баровая грунторез траншеекопатель

Рекомендуемые инструменты для копания в корнях и камнях

Редактор: Грег Бака

Эта статья была написана сотрудниками EasyDigging.com

Никогда не знаешь, что найдешь, когда начнешь копать. По мере того, как вы будете копать глубже, вы столкнетесь с различными почвенными условиями. Камни, корни деревьев, старые фундаменты или другие препятствия могут быть скрыты под вашим газоном или садом. Если это так, одного инструмента будет недостаточно для работы.

Лопату, с которой вы начали, возможно, потребуется дополнить «копательной планкой», когда вы наткнетесь на участок с неожиданными камнями. Или топор или мотыга могут понадобиться, когда вы обнаружите большие корни. Перед началом нового проекта раскопок лучше всего иметь под рукой инструменты для каждого из этих условий. Таким образом, независимо от того, что вы обнаружите, вы будете готовы.

Обычные инструменты для копания и их применение:

Лопата

Это экскаваторы с закругленным острием, которые имеют широкий ковш, прочный выпуклый отвал и короткую или длинную рукоять. Их также называют «комбинированными лопатами», поскольку их можно использовать как для копания, так и для черпания.

Лопата

Инструмент для копания с прямоугольным краем и плоским лезвием, с короткой или длинной ручкой. Прямое лезвие спроектировано так, чтобы вы могли стоять прямо, используя вес своего тела, чтобы вдавить лезвие в землю. Чаще всего их используют для садово-огородных работ.

Мотыга для черенков

Предназначены для измельчения дерна, обработки садовой почвы, а иногда и для рытья траншей. У них сильная голова, достаточно тяжелая, чтобы обеспечить хорошее проникновение в почву. Они бывают шириной 4 дюйма и 6 дюймов с длинными крепкими ручками.

Мотыга

Мощные инструменты, предназначенные для копания почвы, камней и корней. Есть две версии, но обе имеют на одном конце копающее лезвие шириной от 2 до 4 дюймов для разрыхления почвы. Мотыга для кирки имеет острое острие на заднем конце для разбивания и перемещения небольших камней. Мотыга для резки имеет лезвие топора на заднем конце для прорубания корней.

Кирка или кирка

Это мощные инструменты, предназначенные для разрушения камней, утрамбованного гравия и даже бетона. Выбор имеют короткие 36-дюймовые ручки и тяжелые стальные головки (от 4 до 7 фунтов). У них обычно два конца, один из которых является острым кончиком. Другой конец может быть либо в форме долота, либо в другой острие. Эти инструменты также можно использовать для извлечения камней из земли после того, как они были разрыхлены.

Копательные штанги

Есть два типа: штанги San Angelo и штанги Spud. Оба представляют собой длинный (от 4 до 6 футов) тяжелый металлический стержень, который врезается прямо в почву, чтобы разбить ее. Брусья Сан-Анджело предназначены для каменистого грунта, так как один конец представляет собой острие, а противоположный – долото. Лопатки используются для рубки корней и для рытья ям для столбов. Конец лезвия может разрыхлять почву и измельчать корни, а противоположный конец служит трамбовкой для утрамбовки почвы вокруг столбов забора. Ни один из них не предназначен для тяжелого любопытства! (см. Зажимные планки ниже)

Зажимы

В основном это длинные монтировки, обычно длиной от 4 до 5 футов. У них есть конический клиновидный конец, используемый для проникновения в труднодоступные места. Некоторые из них прямые, а другие имеют изгиб на одном конце, что увеличивает рычаг. Их можно использовать для перемещения камней, разбивания бетона и даже для разбивания пней.

Топоры и топоры

Однолезвийные инструменты для рубки древесины и корней. Топор короток для использования одной рукой, а топор длинный для двуручного использования. Использование их в почве может быстро повредить их, поэтому лучше всего подходят дешевые модели.

Ваша почва хорошая, каменистая или корневая?

Инструменты для хорошей или средней почвы

Хорошая почва не содержит камней, уплотненного гравия и крупных корней. Для копания не имеет большого значения, глина это, суглинок или песок. Хотя тяжелая глинистая почва будет сложнее, чем легкая песчаная.

Обычная лопата с закругленным острием отлично подходит для этого типа почвы, а также для многих небольших земляных работ в доме. Например, добавить растения на клумбу, посадить куст или дерево или выкопать место для патио или костровой ямы. В то время как лопата будет работать лучше для определенных садовых или ландшафтных проектов, таких как перекопка почвы или окантовка клумб.

Мотыги Grub отлично подходят для работ, требующих взрыхления больших участков почвы на небольшую глубину. Они также особенно хороши для рытья траншей из-за их способности разрушать глубокий грунт и вытаскивать его из траншеи.

Если ваша почва затвердевает из-за недостатка влаги и высокого содержания глины, вам пригодится мотыга, чтобы разбить ее. сквозь твердые слои.

Специальные инструменты для копания, такие как копатели отверстий для столбов и шнеки, также лучше всего подходят для работы на хорошей почве. Камни и корни очень быстро остановят землекопов.

Инструменты для каменистой почвы или плотной глины

Чтобы использовать лопату в плотно утрамбованном или каменистом грунте, сначала вам нужно будет разбить почву киркой или копателем (или даже обоими). Если вы будете работать только вблизи поверхности (менее 9 дюймов в глубину), вам будет достаточно мотыги. Но копнув глубже, вы обнаружите, что планка для копания в стиле Сан-Анджело действительно спасает спину.

Мотыга-кирка обладает весом и физическими свойствами, позволяющими разбивать самую твердую почву. Остроконечные также могут проникать между камнями и вокруг них, чтобы вы могли вырвать их из земли. Не забудьте использовать оба конца. Концом лезвия разрыхлите и отодвиньте почву в сторону, чтобы обнажить больше камней. Затем сломайте заостренный конец и ослабьте вокруг камня, чтобы его было легче вытащить.

Копатель действительно полезен, но мало кто о нем знает. Бар в стиле Сан-Анджело — это то, что вам нужно для разрушения рыхлых камней и разрушения твердой глины и подпочвы. У него два рабочих конца, один конец заостренный, а другой конец с узким лезвием долота. Он используется, погружая его прямо в землю, а затем покачивая, чтобы разрыхлить окружающую почву и камень. Продолжайте колоть и покачиваться, пока не будет достаточно рыхлой почвы и камня, чтобы вы могли выкопать их лопатой или экскаватором.

Помните, что копатель предназначен ТОЛЬКО для колющих и покачивающихся действий, а НЕ для подглядывания. Вы не хотите сгибать этот длинный стержень. Когда вы столкнетесь с неизбежным камнем, который слишком велик, чтобы его можно было легко сдвинуть, используйте щипцы, чтобы поддеть его. Поскольку прижимная планка представляет собой удлиненный лом, она предназначена для использования в тяжелых условиях.

Инструменты для копания корней

Какую бы почву ты ни копал, если поблизости есть деревья или кусты, вы найдете много корней. Держите острие лопаты или лопаты острым, и вы сможете прорезать более мелкие корни. Но когда они толще вашего пальца, вы захотите использовать инструмент получше.

Если у вас неглубокая дыра, подойдет дешевый топорик. Если корень действительно большой, проще всего использовать пилу. Пилы для обрезки сучьев имеют правильную форму и зубья для обрезки корней, как и электрическая Sawz-All с длинным грубым лезвием. Имейте в виду, что почва быстро изнашивает лезвия пилы, топора и топора.

Но для большинства земляных работ в районах, зараженных корневой системой, вам подойдут мотыга для резки и лопатка. Как упоминалось выше для выбора, вы обнаружите, что мотыга лучше всего подходит для неглубокой копки (менее 9дюйма глубиной), в то время как шпатель лучше всего подходит для более глубоких отверстий.

Режущая мотыга имеет вес и конструкцию, позволяющую разбивать самую твердую почву. Конец топора также может разрубить корни, на которых остановилась ваша лопата. Не забудьте использовать оба конца. Концом лезвия разрыхлите и отодвиньте почву в сторону, чтобы обнажить больше корней. Затем концом топора срежьте корень по краю (или по обоим краям) отверстия.

Тип копалки, который лучше всего подходит для корней, называется Spud Bar. Один конец этого длинного инструмента представляет собой широкое острое лезвие. Держите его острым для легкого вырезания корней. Он используется путем погружения прямо в почву или на корень. Чтобы срезать более крупные корни, потребуется несколько ударов.

Помните, НЕ поддевайте лопаткой. Он не для этого создан. Вырывание корней в любом случае редко работает, но если вам нужно, используйте мотыгу или ломик. Также обратите внимание, что есть шпильки, сделанные специально для подледной рыбалки. Вы же не хотите покупать подледную модель для копательных работ.

Вы можете обнаружить после удаления почвы вокруг корня, что он больше не удерживается на месте и уходит, когда вы ударяете по нему. Решение для более мелких корней состоит в том, чтобы использовать дешевые сучкорезы или секаторы для их обрезки.

Заключение

Копание всегда требует усилий и мускулов, но с правильными инструментами вы можете сделать его проще. Когда приближается проект, сначала выкопайте тестовую яму в целевой области. Если вы найдете корни или камни, возьмите подходящую мотыгу или копалку. Вам не нужны все инструменты сразу, только те, которые лучше всего подходят для глубины вашей ямы и препятствий. Такие инструменты прослужат долго, так что со временем вы соберете большую коллекцию.
