Грейфер ручной – чертеж, особенности эксплуатации, пошаговая инструкция

чертеж, особенности эксплуатации, пошаговая инструкция

Практически все инструменты и приспособления для работы необходимо покупать в магазине. Порой можно сделать их вручную, однако не всегда это окажется целесообразно. А вот есть случаи, когда практически нет другого выбора, кроме как изготовить инструмент вручную. В данном случае речь пойдет о ручном грейфере, который легко изготовить и трудно найти ему альтернативу из продающихся инструментов.

Грейфер ручной

Ручной грейфер выглядит и работает так же, как и стандартный, что устанавливается на тяжелых кранах. Отличие только в размере и весе. Он состоит из двух ковшей, которые по центру соединены вертикально двумя рычагами, соединенными продолговатым шарниром. Шарнирная опора, а также противоположные края грейфера подвешиваются на цепи.

Как можно догадаться, малого веса такого грейфера никак не хватит, чтобы копать замелю, а с песком работать нет никакого смысла. Зачем же он тогда нужен? Он используется для чистки колодцев от ила.

Использовать насосы, либо буровые установки очень дорого, а такой грейфер легко делается своими руками и обойдется крайне дешево. Недостатков же у такой системы нет, разве что область применения крайне ограничена.

Как изготовить своими руками?

Ручной грейфер очень легко изготавливается своими руками. Для этого необходимо минимум времени, деталей и умений, а самое главное, что при определенных условиях денежных затрат вообще может и не быть.

Материалы

Необходима сталь толщиной в 2 мм. Две трубы разного диаметра: одна должна свободно входить и проворачиваться в другой. Также необходимо достать цепь, длина которой должна быть таковой, чтоб сложенной в 3 раза цепи хватило на весь колодец с запасом, примерно метра на 2.

Из инструментов достаточно будет только сварочного аппарата и резака. Больше ничего не понадобится.

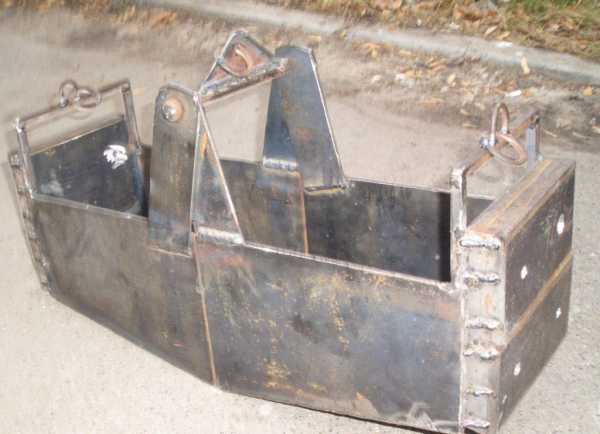

Чертеж грейфера для чистки колодца

Пошаговая инструкция

Чтобы сделать ручной грейфер для чистки колодца, необходимо следовать инструкции:

  1. Первым делом необходимо взять стальной лист и вырезать пластину длиной в 550 мм и шириной 22 мм. Далее эту пластину необходимо разделить на две части, однако разрезать их не прямой линией, а зигзагом. В результате должны получиться зубцы. Будет достаточно длины каждого зуба 15 мм.
  2. Теперь необходимо сделать борта. Однако, при их вырезании следует учитывать то, что пластины для дна не должны располагаться горизонтально. Между ними и землей должен быть угол примерно в 15 градусов. Для бортов в самом высоком месте (центр грейфера) хватит и 80 мм.
  3. Вырезаем пластины шириной 40 мм и высотой 220 мм. Отступаем от края передней части борта 5 см и навариваем пластины так, чтобы две на одной стороне сошлись в центре своего края.
  4. При этом пластины на одном конце привариваем с внешней стороны борта (ковш 2), а на втором ровно на борт (ковш 1). Потом их подровнять, чтобы они вышли одной длины.

  5. Берем две трубы разного диаметра. При этом одна должна свободно прокручиваться внутри другой, но не болтаться.
  6. В пластинах ковша 1 делаем отверстия для трубы. Вставляем трубу в пластину и привариваем. В итоге труба не должна выпирать за края пластины.
  7. Тоже самое проделываем и со второй трубой, предварительно смазав и вставив её в первую.
  8. Теперь, на торцах нужно наварить балласт, примерно по 5 килограмм с каждой стороны. Также приделываем и поручни, чтобы легче было вынимать грейфер из колодца.
  9. Далее к центрам поручней цепляем по одной цепи. Длина выбирается индивидуально, в зависимости от необходимой глубины колодца.
  10. Необходимо две цепи длиной по 1 метру. Их крепим по краям центральной трубы. Другие два конца соединяем вместе и подвешиваем на одну цепь.

Особенности эксплуатации

Работать с таким грейфером очень просто. Центральная цепь наматывается на барабан подъемного механизма. Остальные управляются вручную. Далее просто опускаем грейфер в колодец, но непосредственно перед водой спуск необходимо продолжить на боковых цепях. Это надо для того, чтобы грейфер раскрылся. После того как он полностью опустился на дно, поднимается вверх за центральную цепь. Далее просто вытаскивается и чистится от ила.

После работы грейфер лучше всего просушить и хранить в сухом месте, так как голая сталь может сильно пострадать из-за коррозии.
На видео процесс чистки колодца ручным грейфером:

allspectech.com

грейфер для чистки колодцев своими руками чертежи, приспособление для чистки колодца

Грейфер можно приобрести в специализированном магазине

Грейфер — это приспособление, которое предназначено для извлечения и погрузки навалочных грузов (сыпучие, пылевидные, кусковые). Также грейфер предназначен для штучных грузов и чистки колодцев. Говоря про грейферный агрегат, выделяют 2 разновидности, которые принципиально отличаются по назначению. К первому типу относят грейферные ковши для копания грунта. Ко второму — приспособления, которые нужны для осуществления погрузки и разгрузки.

Содержание статьи

Что представляет собой грейфер для чистки колодца

Полный цикл функционирования 1-канатного приспособления (экскаватора) проходит поэтапно. Первый этап – опускание: лебёдка устройства для подъема функционирует на спускание. Экскаватор с полностью открытыми челюстями спускается на рабочую поверхность до конца, пока не упрется.

Грейфер можно как сделать самостоятельно, так и купить уже готовый

Часто ковш не просто спускают, а почти «бросают», что способствует более глубокому внедрению челюстей в грунт. Такая техника дает возможность качественнее забирать плотный материал.

Следующий этап – захват: замок защёлкивается, лебёдка поднимается, что ведет к аккуратному смыканию челюстей, и груз захватывается. Подъём — когда челюсти окончательно закрываются, барабан лебёдки для подъема продолжает накручивать трос, что ведет к отрыву грейферного ковша от поверхности и его последующему подъёму на требуемую высоту.

Разгрузка происходит по следующему алгоритму:

  1. Отправленный на место выгрузки ковш спускается на поверхность.
  2. Это ведет к открыванию замочного механизма.
  3. Дальнейший подъём провоцирует его открывание.
  4. Ковш опустошается, и можно работать дальше — загружать и выгружать материал.

Главный минус, присущий 1-канатному приспособлению, – отпирание замочного механизма происходит после полнейшего спускания ковша во время его прикосновения к поверхности. Это понижает эффективность процесса чистки. Избежать этого помогает специальный трос для разгрузки, который принудительно снимает блок замочного механизма вне зависимости от того, на какой высоте располагается ковш. Это техническое решение в разы убыстряет процедуру выгрузки, но ведет к очень громкому удару головки о верх траверса в момент открытия захвата. Для того чтобы предотвратить расшатывание грейферного захвата, применяют тросы-стабилизаторы.

Процесс изготовления приспособления своими руками

Колодец на территории частного дома почти всегда чистится своими руками, при этом используется либо насос, либо ручной грейфер, или и то, и другое приспособление совместно. Однако прежде чем использовать какое-то из этих приспособлений для очистки, нужно понять, с каким типом загрязнения необходимо побороться.

Если нужно почистить донный фильтр, то потребуется приспособление для очистки, которое можно соорудить самостоятельно. При этом из колодца нужно выкачать всю воду. Затем можно начинать очистку.

Грейдер, он же грейфер, применяется для очищения и напоминает 2 ковша, которые можно видеть в экскаваторе. Располагается такое приспособление на прочной верёвке или цепи, при помощи которой оно и спускается на дно колодца. Эти ковши имеют в комплектации пружины, которые замыкают их при прикосновении с поверхностью. Ковш зачерпывает грунт, устройство поднимается наверх и высвобождается от материала. Далее эти мероприятия повторяются до тех пор, пока колодец не станет чистым. Для поднимания черпака со дна ямы используется лебёдка, которую просто соорудить самостоятельно из прочных пород древесины или сварить из прутьев из стали. Внешне ручное приспособление мало, чем отличается от того, что стоит на кранах, но функционирует точно по такому же принципу.

Для использования грейфера не нужно обладать особыми навыками

Особенности черпаков:

  1. В центральной части соединены двумя рычагами.
  2. Рычаги располагаются вертикально.
  3. Присутствует опора на шарнирах, которая прикрепляется на трос.

Работать с устройством, созданным самостоятельно, можно в колодцах различной глубины. Грузоподъёмность кранового приспособления для очистки может достигать 2 т, но при этом оно будет довольно габаритным. Однако если говорить про ручное приспособление, оно не сможет поднимать большие тяжести, и к тому же оно маленького размера. Для очистки ила со дна колодца это лучший вариант. Создать его своими руками довольно просто, но нужно вкладывать немало финансов и сил.

Материалы для создания ручного экскаватора

Делать самодельный грейдер следует по инструкции. Для начала надо взять металлический лист, из него самостоятельно вырезать пластинку шириной 22 мм и длиной 550 мм. Пластинка режется пополам по зигзагу, чтобы получились своего рода зубцы. Каждый зуб должен быть не больше 15 мм в длину.

Чтобы создать приспособление для очистки, потребуются чертежи и следующие материалы:

  1. Стальные листы толщиной 2 мм.
  2. Две трубки с разным сечением, одна из которых должна аккуратно входить в другую.
  3. Надежная цепь (высчитать её длину для колодцев легко: берётся глубина ямы и перемножается на 3, так как трос советуют сложить в 3 слоя для прочности).
  4. Резак.
  5. Оборудование для сварки.

Далее надо сделать борта. Их вырезаем так, чтобы между поверхностью грунта и ними был угол 15ᵒ. Их высота – 80 мм. На одном конце сделанной ранее пластинки надо приварить край борта, то же сделать и со вторым элементом. В результате работы получится 2 черпака, которые соединяются между собой зубцами. В первом черпаке для очистки надо проделать отверстие под трубу, затем ее нужно вставить и приварить. При этом конец трубы не должен выходить за края пластинки. С другой трубой и вторым ковшом надо сделать то же самое, заблаговременно она вставляется в первую трубу. Далее на концах каждого ковша самостоятельно приваривается груз массой 5 кг для балласта.

Чтобы приспособление было комфортно доставать из колодца руками, на него нужно приварить поручни там, где это наиболее удобно.

Для изготовления грейфера следует применять прочный метал

И наконец, приваривается по одной цепи к каждому концу трубы в центре. Их длина должна быть примерно 1 м. Они скрепляются между собой и прикрепляются к основной цепи. После этого устройством можно свободно пользоваться.

Инструкция по использованию самодельного грейфера

Подъёмное устройство для чистки колодца делается самостоятельно. Принцип его функционирования почти такой же, как на обычных колодцах для поднятия воды. То есть надо сделать 2 опоры, на которые прикрепляется барабан. Лучше всего его сделать металлическим.

Очищение выполняется так:

  1. Ковши для очистки опускаются на дно при помощи цепей сбоку так, чтобы они были открыты.
  2. Когда цепи улягутся на дно, можно вытягивать цепь в центре.
  3. Ковши сомкнутся и вытянут наверх весь ил со дна колодца.

Цепь в центре приваривается на барабан, с боковой стороны которого прикрепляются ручки для механического поднимания грейфера. Или цепь не приваривается, а просто укладывается на барабан, и поднимание в такой ситуации выполняется руками при помощи тяги силой 2-3 человек.

Такова работа грейдера. Лучше всего работать вдвоем или втроем. Сделать надежное приспособление своими руками достаточно просто, и пользы от него будет получено максимум.

kanaliza.ru

Грейфер для чистки колодцев своими руками: чертежи

Многие инструменты приходится покупать в специализированном магазине. Однако сделать грейфер для чистки колодцев своими руками, чертежи которого предельно просты, можно даже начинающим мастерам. Изготовление грейфера для чистки скважины состоит из нескольких основных этапов. Грейфер представляет собой приспособление для подъемных кранов и погрузчиков, предназначенное для работы с сыпучими, волокнистыми и длинномерными материалами, стружкой и т. д.

Популярные виды грейферов для чистки колодцев.

Кроме обычного устройства, существует ручной грейфер, который отличается небольшим весом и размером. По этой причине для выемки земли он не предназначен. Ручные ковши применяют в строительных работах, например, при очистке дна колодца от ила, песка и мусора.

Далеко не все загородные участки подключены к централизованной водопроводной сети, поэтому для подачи воды многие хозяева используют другие способы. Один из самых простых — это монтаж колодца на участке. Но даже такая сравнительно несложная конструкция требует периодического ухода. Нередки ситуации, когда из-за скопившегося на дне мусора понижается уровень воды, ухудшается ее качество и запах. В подобном случае требуется чистка колодца, призванная удалить осадок со дна.

Использовать для этих целей можно и буровые установки, и насосы, но такой способ дорогостоящий. Грейфер же обойдется гораздо дешевле, его можно заказать или сделать самостоятельно, используя чертежи. Единственный недостаток приспособления — небольшая сфера применения.

Скамейка-трансформер своими руками: чертежи, размеры.
Как своими руками сделать печь для казана?
Как сделать лебедя для сада? Подробнее>>

Особенности конструкции приспособления

Схема устройства грейфера.

Принцип работы и строение ручного грейфера ничем не отличается от обычного устройства. Основная разница заключается только в размерах и весе: ручной ковш будет меньше по размеру и легче. Приспособление состоит из следующих элементов:

  • «челюсти» — два подвижно-соединенных ковша, снабженных зубьями для лучшего захвата грунта;
  • ролик;
  • трос;
  • фиксирующее кольцо;
  • стержень;
  • пружины.

Обычные грейферы крепятся на подъемное устройство экскаватора, либо на крановую установку. В случае с ручным устройством его можно закрепить на блоке или подъемном механизме колодца.

Приспособление может состоять из двух или четырех ковшей. Для использования на участке скорее подойдет грейфер из двух ковшей, так как он проще в использовании и изготовлении. Ковши центральной частью соединены рычагами на продолговатом шарнире. Опора для шарнира и края грейфера подвешены на цепи.

Основное преимущество ручного грейфера — безопасность проведения ремонта. При стандартном способе очистки нужны усилия двух человек. Одному предстоит спуститься в столб колодца и наполнять ведро, которое будет поднимать на поверхность второй человек. При этом достаточно тяжелое ведро, наполненное илом, оказывается над головой стоящего в колодце человека.

Классификация грейферов.

Кроме того, грейфер позволяет упростить саму процедуру. Чем больше глубина колодца, тем большего размера нужна лестница, чтобы спуститься вниз. При использовании данного устройства необходимость прибирать дно колодца с кем-то в паре отпадает. С самой работой можно справиться в одиночку.

При использовании ручного грейфера нет нужды проводить столь опасную операцию. Единственный недостаток — из-за небольшой мощности конструкции грейфер вряд ли можно использовать для выполнения других работ, и большую часть времени приспособление будет простаивать.

Такое необходимое для владельцев скважин и колодцев приспособление невозможно найти в магазинах. Поэтому имеет смысл единственный вариант — провести сборку грейфера для чистки колодцев своими руками. Так как это значительно упрощает работу, и дает возможность вычистить дно колодца самостоятельно, не привлекая дополнительную рабочую силу.

Вернуться к оглавлению

Материалы и инструменты для работы, и этапы изготовления грейфера для колодца

Перед тем как приступить непосредственно к сборке приспособления, нужно подготовить все необходимые для этого материалы и инструменты.

Для изготовления устройства понадобится:

  1. Стальной лист, толщиной не менее 2 мм.
  2. 2 трубы. Их диаметр должен быть разным: меньшая труба должна легко проходить в другую, и легко поворачиваться, но при этом не болтаться.
  3. Цепь. Важно правильно выбрать ее длину: сложенная втрое цепь должна быть равна глубине колодца, при этом должен быть «запас» минимум 2 м.
  4. Резак.
  5. Сварочный аппарат.

Схема работы грейфера.

Когда все необходимые инструменты и составляющие собраны, можно переходить непосредственно к основной работе.

При изготовлении стоит учесть, что приспособление не должно получиться слишком тяжелым.

Мокрый песок, который предстоит вынимать с помощью грейфера, по весу нелегкий, что создаст дополнительные трудности при вынимании грейфера и сбрасывании мусора в тачку.

Лучше сделать не очень тяжелую конструкцию и запустить ее дважды, чем с трудом вытаскивать неподъемный грейфер с песком, рискуя своим здоровьем.

Вернуться к оглавлению

Этапы изготовления устройства

Из стального листа вырезают пластину, длиной 5,5 см и шириной 2,2 см. Получившуюся пластину разрезают надвое, но не по прямой, а зигзагом. В итоге получатся зубцы грейфера. Слишком длинными их делать не нужно, достаточно 1,5 см.

После этого можно переходить к вырезанию бортов. При этом необходимо учитывать, что пластины нельзя располагать горизонтально. Между ними и поверхностью земли должен быть угол в 15 градусов. В центральной части грейфера, в самом высоком месте, должно быть не более 8 см.

Затем нужно вырезать пластины размером 4х22 см. От края передней части нужно отступить на 50 мм и приварить пластины так, чтобы они сходились в центре края на одной стороне. При этом одну пластину для второго ковша нужно приваривать с внешней стороны борта. Пластину для первого ковша нужно присоединять ровно на борт. В итоге обе части должны быть одинаковой длины.

Размеры двухканатного грейфера.

В пластине первого ковша надо сделать отверстие, поместить туда трубу так, чтобы она не выступала за края пластины, и приварить. Со второй трубой нужно проделать то же самое.

Далее на торцы устанавливается с каждой стороны по 5 кг балласта. Чтобы упростить извлечение грейфера, к корпусу нужно приделать поручни. К центру поручней прикрепляется цепь, длину которой нужно определить в зависимости от глубины колодца. По краям центральной трубы закрепляются еще 2 цепи, каждая длиной в 1 м. Другим концом короткие цепи закрепляются вместе и к основной цепи.

Если диаметр колодца составляет около метра, то для изготовления грейфера можно использовать старый газовый баллон. Перед тем, как приступать к работе, важно выпустить из него весь газ. Баллон разрезается на две части, в виде зигзагов. При этом не рекомендуется проводить резку по шву или рядом с ним, так как в этом месте двойной слой металла, что значительно затруднит работу.

После этого грейфер готов к эксплуатации. Остается сказать, что при проектировании стоит учитывать ширину колодца, ведь ковш должен спокойно проходить по столбу колодца, даже в открытом состоянии.

Вернуться к оглавлению

Правила эксплуатации грейфера

Перед тем, как приступить к работе, в первую очередь нужно удалить из скважины воду при помощи насоса.

Работа с грейфером доставляет еще меньше сложностей, чем его изготовление. Для того чтобы приступить к работе, нужно навесить грейфер на подъемное устройство колодца, намотать центральную цепь на барабан. Другие действия проводятся вручную.

Для того чтобы очистить дно от заиливания, грейфер отпускают в колодец. У самой воды для спуска применяют боковые цепи, за счет этого грейфер раскроется. Когда приспособление полностью опустится, его нужно поднять за основную цепь.

«Челюсти» ковшей закроются, и песок можно будет вытащить на поверхность. Затем устройство вытаскивают и очищают. Операция повторяется несколько раз, до тех пор, пока дно не будет полностью очищено от осадка.

После окончания работ грейфер нужно хорошо прочистить и вымыть, затем дать постоять на воздухе до тех пор, пока не высохнет полностью. Хранить инструмент можно только в сухом месте, иначе возрастет вероятность повреждения.

Грейфер — необходимый инструмент для тех, кто имеет на участке колодец или скважину. Этот механизм предназначен для небольшого спектра работ — для очистки дна от образовавшегося осадка. Такая необходимость может возникать не часто, максимум раз в несколько лет. Грейфер найти в продаже достаточно проблематично, поэтому есть смысл сделать его своими руками.
