Канатные грейферы от одного из ведущих мировых производителей грузоподъемного оборудования|DIMET

Канатные грейферы DIMET осуществляют открытие/закрытие челюстей при помощи канатов, которые наматываются на один или несколько приводных барабанов грузоподъемного крана.



•  По числу канатов грейферы подразделяются на 1-канатные, 2-канатные, 4-канатные: Одноканатные грейферы навешиваются на крюк грузоподъёмной машины, либо связываются непосредственно с подъёмным канатом крана;
•  Для работы двухканатным грейфером кран должен быть оборудован двумя механизмами: один для замыкающего каната, другой – для поддерживающего каната;
•  Для работы четырёхканатным грейфером кран должен быть оборудован двумя механизмами: один для двух замыкающих канатов, другой – для двух поддерживающих канатов



Виды:

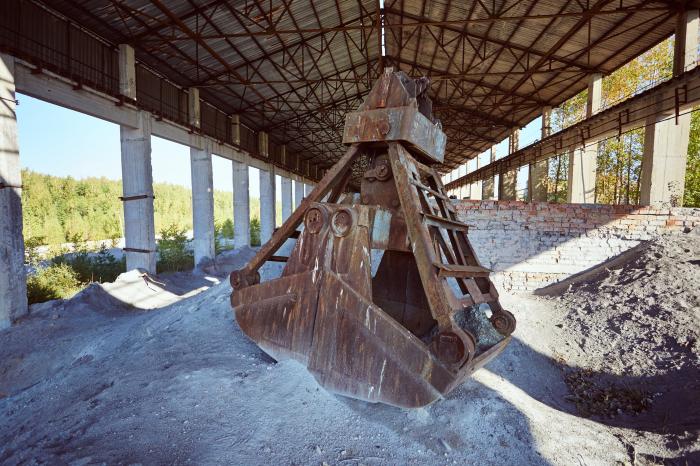

•  Двухчелюстные канатные грейферы;
•  Многочелюстные канатные грейферы



Сферы применения:



•  Промышленность и транспорт – для погрузочно-разгрузочных и штабелевочных работ;
•  Металлургия и машиностроение – для подготовки и подачи шихты на шихтовых и скраповых дворах, работ на рудных дворах, подачи и уборки формовочных материалов в литейных цехах;
•  Строительство – для земляных работ, подачи материалов в бункеры бетонных заводов и при выполнении работ так называемого “нулевого цикла”;
•  Лесная и целлюлозно-бумажная промышленность – используется как перевалочное оборудование



Преимущества:



Мы предлагаем оборудование, изготовленное в соответствии с европейскими стандартами качества, что подтверждает наличие сертификатов CE:



•  Конструкции изготовлены из высокопрочной стали 09Г2С. По запросу заказчика для грейфера можем применять износостойкую сталь HARDOX;
•  На блоках полиспаста есть кожухи, благодаря чему канат не может выходить из ручья во время погрузки сыпучих материалов, металлолома и других материалов;
•  Шарниры тяг и челюстей садятся на сферические подшипники. Они долговечны, практичны и хорошо показали себя в работе с тяжелыми грузами;
•  В канатных блоках полиспаста устанавливаются закрытые подшипники качения, а также устанавливаются специальные крышки для дополнительной защиты подшипников от внешних воздействий агрессивной среды




Помимо серийно представленных моделей компания DIMET может разработать специализированный грейфер под конкретные нужды заказчика. В отдельных случаях возможно изготовление на базе имеющихся чертежей заказчика, когда требуется “своя” конструкция для обеспечения преемственности оборудования на конкретном предприятии.

По запросу грейферы DIMET могут изготавливаться для условий подводного черпания или же для низких температур до -50°С.

Для труднозачерпываемых грузов двухчелюстные грейферы могут оснащаться зубьями







Грейфер для грузоподъемного крана – Грузоподъем

Стандартным грузозахватным приспособлением для кран-балки является крюк. С его помощью можно захватить практически любой груз. В крайнем случае, прибегают к использованию строп, которые охватывают объект с разных сторон, а затем зацепляются крюком. Но бывают и такие ситуации, когда захватить груз крюком невозможно, например, если это металлический лом или сыпучие вещества. Для таких задач были разработаны специальные приспособления, получившие название «грейферы».

Данные устройства отнюдь не новы. Они уже давно применяются в самых разных сферах, ими комплектуются не только кран-балки, но и монорельсовые тележки, погрузчики, консольные краны, экскаваторы. То есть, грейфер считается довольно универсальным приспособлением, которое подойдет для многих типов грузов.

Конструкция устройства представляет собой черпак, обладающий внушительными размерами, и изготовленный из металла. Этот черпак крепится к грузоподъемному оборудованию. В то же время, существуют разные модели приспособления, выпускаемые непосредственно под ту или иную категорию грузов.

Классифицировать представленные грузозахватные приспособления можно по нескольким параметрам:

• Назначение;
• Тип челюстей;
• Тип привода.

При выборе данного грузозахвата следует учитывать все 3 параметра, а также обратить внимание на грузоподъемность – один из важнейших критериев для оборудования, предназначенного для транспортировки грузов.

По назначению различают такие грейферы:

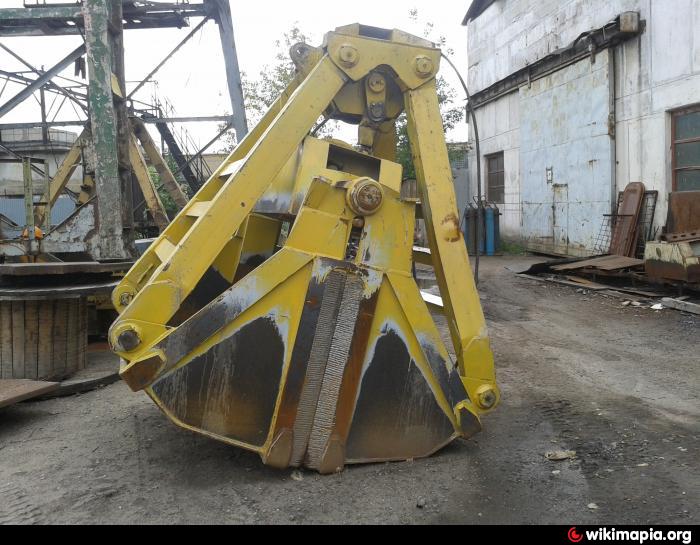

• Двухчелюстные – самый распространенный тип. Устройство используется во многих областях промышленности для транспортировки сыпучих веществ и сырья;
• Многочелюстные – этот тип используется, как правило, для транспортировки строительного мусора, твердых промышленных отходов, металлического лома;
• Захватные – эти виды грейферов нашли применение в лесозаготовительной промышленности, они идеально подходят для подъема и перемещения пиломатериалов;
• Специальные – такие грузозахватные устройства изготавливаются для добывающих предприятий.

По типу челюстей грейферы можно разделить на двухчелюстные и многочелюстные. Под «челюстью» подразумевают захватывающий элемент приспособления, и таких элементов может быть от 2 до 8. В зависимости от типа груза, с которым придется работать устройству, форма челюстей может отличаться. Например, для лучшего захвата ископаемых больше подходят ковшеобразные модели, а для грейферов, которым требуются повышенные черпающие свойства, кромки челюстей могут оснащаться заостренными зубьями. Для транспортировки труб, бревен и других объектов цилиндрической формы, используют клещеобразные грейферы, обеспечивающие максимально надежный захват.

Полузакрытые и закрытые приспособления предназначены для сыпучих или мелкокусковых материалов – щебня, песка, зерновых продуктов и т.д.

Также грейферы бывают канатными (одноканатными и двухканатными) и с жестким подвесом.

Выбор модели основывается на особенностях кран-балки, места и условий ее работы, характера грузов, которые необходимо будет транспортировать. Кроме того, важно правильно выбирать место покупки. Лучше довериться надежному производителю, обладающему достойной репутацией. К тому же, это наиболее выгодный вариант, так как, покупая грузоподъемное оборудование напрямую у производителя, не придется переплачивать лишние средства.

грейферный кран, ковшовый кран, грейферный кран с апельсиновой кожурой

грейферный кран, общее название грейферный кран, английское название: грейферный кран / грейферный кран Грейферные краны – это краны, оборудованные грейферами. Они широко используются в портах, доках, станциях, шахтах и ​​т. д. для погрузки всех видов сыпучих грузов, бревен, полезных ископаемых, угля, песка и гравия, земли и камня.

Типы грейферных кранов

Грейферный кран представляет собой автоматическую машину для подбора материалов. Его захватом и разгрузкой материалов управляет водитель разгрузчика судов, и ему не требуется вспомогательный персонал, что позволяет избежать тяжелого труда рабочих, сэкономить вспомогательное рабочее время и значительно повысить эффективность погрузки и разгрузки. Грейферные краны обычно подразделяются на мостовые грейферные краны, козловые грейферные краны и грейферные краны со складной стрелой. Обычно грейферные краны называют грейферными кранами со складной стрелой, например, кранами для бревен.

Грейферные краны можно классифицировать по типу крана, типу грейфера и способу управления.

Типы крабовых кранов в зависимости от конструкции крана

В зависимости от конструкции крана грейферные краны можно разделить на мостовые грейферные, портальные грейферные краны и грейферные краны со складной стрелой.

Мостовой грейферный кран

Мостовой грейферный кран – мостовой кран Dongqi и подъемный кран

Мостовые грейферные краны предназначены для работы с сыпучими и гранулированными материалами.

Конфигурация мостового грейферного крана условная: управление кабиной осуществляется из кабины машиниста, причем кабины делятся на два типа: закрытые и незакрытые. Каждый механизм использует подъемный двигатель с обмоткой и регулировку скорости сопротивления.

Грузоподъемное оборудование грейферного мостового крана режим работы: А6, А7, рабочая среда 20°С ~ +40°С Данную модель не рекомендуется использовать во взрывозащищенных, требованиях к изоляции рабочей среды.

Подъемное оборудование грейферных мостовых кранов доступно для других конфигураций

• Имеются два типа параллельных и вертикальных основных балок в направлении открытия и закрытия грейфера;
• Подъемный вес включает вес грейфера;
• Если подъемная тележка оснащена дождевиком, верхний предел размера H+h;
• Общее количество наружных кранов и максимальное давление на колеса должны быть увеличены на 5%.
• На выбор доступны два типа токопроводящего стального уголка и предохранительной направляющей;
• Этот кран имеет два вида стандартных тележек и тележки для взвешивания;
• В зависимости от потребностей может быть оснащен захватом для сахарного тростника, захватом для мусора, захватом для дерева и другими типами захватов;
• Захват делится на: одинарный захват, двойной захват, электрический захват и захват с набором мишеней.

Однобалочный грейферный кран и двухбалочный грейферный кран

В основном относится к мостовым кранам, которые делятся на однобалочные грейферные краны и двухбалочные грейферные краны в зависимости от количества балок. Функция такая же, как у мостового грейферного крана. Подробнее об однобалочном мостовом кране и двухбалочном мостовом кране.

Козловой грейферный кран

Грейферный кран козлового типа в основном используется на открытых стационарных площадках для транспортировки шахт, угля, древесины и т. д.

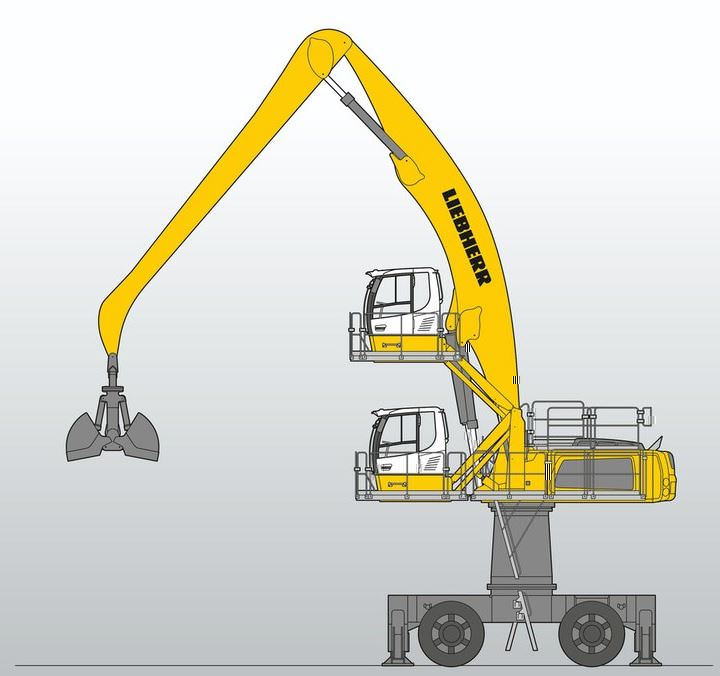

Грейферный кран со складной стрелой

бревенчатые краны.

В зависимости от погрузочных материалов

В зависимости от объекта погрузки и разгрузки он делится на подвешивание круглого леса, падение сахарного тростника и так далее. Однако с развитием науки в Китае был разработан многоцелевой грейферный кран.

Классифицированные в зависимости от погрузочных материалов, грейферные краны обычно подразделяются на следующие типы:

Грейферный грейферный кран

Грейферный грейферный кран – мостовой кран Dongqi

Подходит для погрузки различных сыпучих грузов, полезных ископаемых, угля , песчаные и гравийные материалы, земля и камень и т. д. в портах, доках, станционных дворах, шахтах и ​​т. д. Он также может использоваться при раскопках земли и камня, раскопках фундамента и траншей, дорожном строительстве, прокладке рельсов и других проектах.

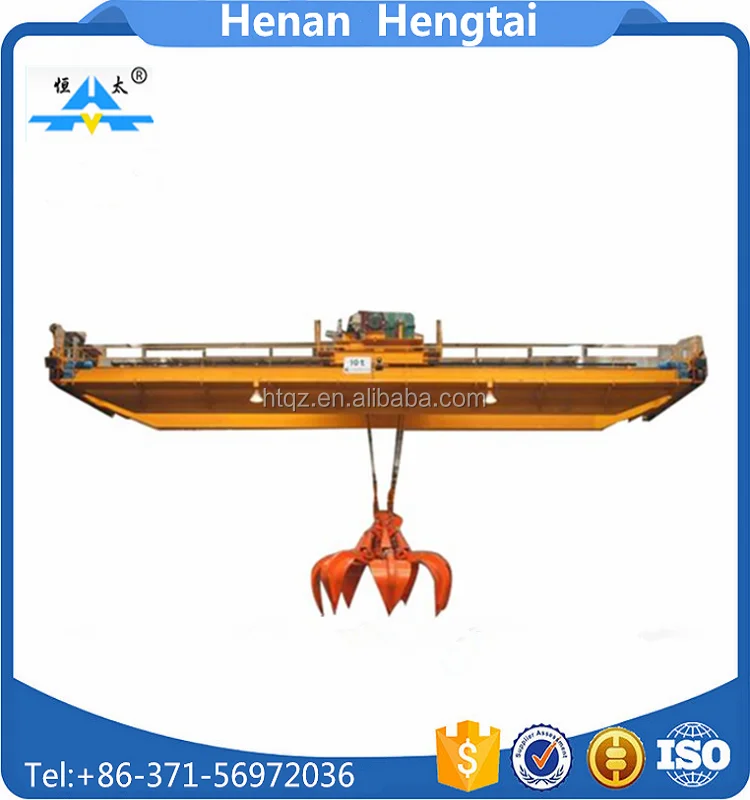

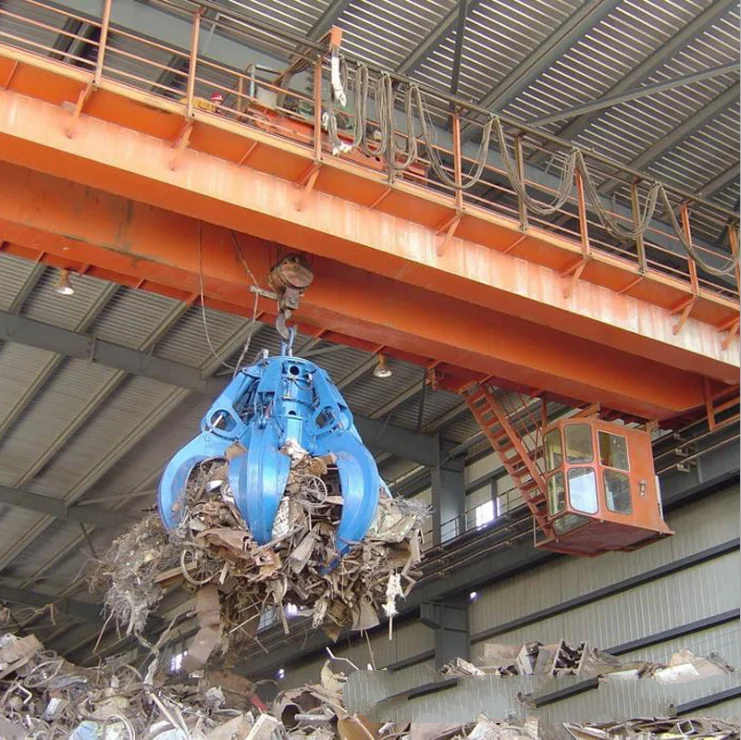

Многолепестковый грейферный кран с апельсиновой коркой

Грейферный кран с апельсиновой коркой для обработки отходов – Кран для обработки металлолома Dongqi

Добыча и очистка стального лома для сталелитейных заводов. Подробнее о кране для перевалки металлолома.

Грейферный кран для обработки отходов

Грейферный кран для перевозки отходов и мусора – Dongqi eot кран переработка, замена зубьев и износостойкая сталь высокой твердости для обеспечения длительного срока службы. Узнайте больше о Ковшовый кран для обработки отходов и мусора.

Корпус клапана можно выбрать в соответствии с различными условиями работы; полностью закрытая оболочка клапана, полузакрытая оболочка клапана, широкая боковая заслонка и узкая боковая заслонка.

Грейферный кран для обработки древесины, бревен, труб

Грейферный кран в основном используется для захвата, погрузки и разгрузки бревен, древесины, труб, бочек и других предметов различных спецификаций. Он может быть захвачен одним или несколькими захватами и может использоваться с кранами, такими как башенные краны и козловые краны. Применимо к таким случаям, как склады бревен, разгрузка дока и т. д. Проверьте Кран для обработки бревен и Кран для обработки труб: зажимной кран и магнитный кран

Грейферный кран для транспортировки тюков соломы

Грейфер для тюков соломы представляет собой погрузочно-разгрузочное оборудование, специально разработанное для электростанций, работающих на соломе. Он в основном выполняет разгрузку, штабелирование и подачу тюков соломы. Рабочий режим высокий, адаптация к потребностям рабочей среды соломохранилища электростанции – влажная, пыльная, часто используемая и бесперебойная работа.

Классификация по приводу: Гидравлический грейферный кран и Механический грейферный кран

В зависимости от способа управления его можно разделить на два типа: гидравлический грейфер и механический грейфер.

Гидравлический грейферный кран

Сам гидравлический грейфер оснащен открывающейся и закрывающейся конструкцией, которая обычно приводится в действие гидравлическим цилиндром. Гидравлический захват, состоящий из множества челюстей, также называют гидравлическим захватом. Гидравлические грейферы широко используются в гидравлической спецтехнике.

Кран с механическим грейфером

Сам по себе механический грейфер не имеет открывающейся и закрывающейся конструкции и обычно приводится в движение тросом или шатуном. По рабочим характеристикам его можно разделить на двухканальный захват и одноканальный захват. Наиболее распространенным является захват с двойной веревкой.

Двойной канатный грейфер имеет поддерживающий канат, а также открывающий и закрывающий тросы, которые намотаны соответственно на опорный механизм и барабан открывающего и закрывающего механизма. Двухканатный грейфер надежен, прост в эксплуатации, обладает высокой производительностью и широко используется. После использования двух наборов двойных канатов он становится четырехканальным захватом, а рабочий процесс такой же, как и у двойного захвата. Захват с одной веревкой: одна и та же веревка используется для поддерживающей, открывающей и закрывающей веревок. Трос поворачивается к опоре и открывается и закрывается специальным запорным устройством. Механизм намотки одноканатного грейфера прост, но производительность невысока, и он редко используется при большом количестве погрузочно-разгрузочных работ.

Защитное устройство

Наши защитные устройства, как правило, включают концевой выключатель подъема, концевой выключатель перемещения, концевой выключатель веса, сигнальное устройство, защиту от перегрузки по току, защиту от пониженного напряжения, защиту от обрыва фазы, защиту от перегрева, кнопку аварийной остановки, буфер и т.д. на.

• Меры предосторожности при обращении с грейферным краном? Не работать, если выполняется одно из следующих условий:
• Разгружается, когда груз перегружен или вес объекта неясен;
• Когда сигнал нечеткий, он не приостанавливается;
• Связывание, подвешивание или несбалансированность могут привести к зависанию крана при скольжении;
• Не подвешиваться при подъеме или плавании;
• Конструкции или компоненты имеют дефекты, влияющие на безопасность работы или повреждения, такие как отказ тормозов или предохранительных устройств, повреждение конструктивных устройств крюковых гаек и несоответствие повреждения проволочного каната стандартам утилизации;
• Не вешайте, когда есть неясный погребенный предмет;
• Не висеть при подъеме тяжелых предметов;
• Рабочая площадка тусклая, невозможно увидеть площадку, подвешенный объект и командный сигнал;
• Углы груза не подвешены, когда связанный трос не проложен;
• Расплавленная сталь (горячий металл) не взвешена, когда она перегружена.

Аспект технического обслуживания

Из-за частого использования грейферов и ограниченного уровня работы водителя разгрузчика частота отказов грейферов очень высока. Факторы, влияющие на износ материала, включают внешние факторы и внутренние факторы. К внешним факторам относятся нагрузка, скорость скольжения, твердость абразива и геометрическая форма. К внутренним факторам относятся химический состав, тип карбида, микроструктура и так далее.

Поэтому необходимо усилить проверку этих деталей во время ежедневной выборочной проверки. Между тем, работы по техническому обслуживанию этих частей также должны быть выполнены хорошо. В целях более эффективного управления грейфером, обеспечения производства и обеспечения безопасности объем работ и порядок выполнения работ должны основываться на составе персонала, задействованного в эксплуатации, техническом обслуживании и ремонте грейфера.

Ниже приведены примеры ежедневной эксплуатации и технического обслуживания.

• Водитель должен соответствовать стандарту заправки, чтобы обеспечить достаточную смазку; Если заправка не может быть добавлена, своевременно запишите это и сообщите об этом проверяющему персоналу или ответственному технику. Необходимо вести запись о каждой заправке в журнале пробега.
• По каждому капитальному ремонту грейфера бригада ремонта грейфера должна провести статистическую работу (включая элементы ремонта, время ремонта, трудности, возникающие при ремонте, сводку ремонтных материалов и т. д.), настроить специальных статистиков и зафиксировать их в учете дежурного управления грейфером .
• Перед подачей питания убедитесь, что контроллеры остановились в нулевом положении, а переключатели находятся в правильном положении. Все автоматические выключатели механизмов на шкафу управления замкнуты, а дверь ограждения закрыта.
• Водитель должен наблюдать за использованием грейфера в режиме реального времени во время операции. В случае износа цепи, быстроразъемного соединения и т.
  д. водитель должен вовремя заправиться топливом. В случае любого другого отказа или подозрения на отказ грейфера, остановите машину для осмотра и своевременного отчета, и запишите это в журнале эксплуатации.
• Инспекционный персонал должен обеспечить своевременность, точность и эффективность осмотра грейфера, чтобы усилить план замены и ремонта грейфера.
• При необходимости замены деталей при ремонте грейферов должен соблюдаться принцип взаимозаменяемости. Если в процессе замены задействована сборка других частей грейферного ковша, следует по возможности избегать оригинального метода сборки.

Next: Продажа кранов Ближний Восток: запчасти для кранов Eot, козловых кранов и мостовых кранов

Продажа грейферных кранов | Мостовой кран с грейферным ковшом

Грейферные краны бывают различной грузоподъемности и размеров для эффективной и безопасной обработки большого количества сыпучих материалов. Имея богатый опыт в производстве кранов, мы можем предоставить клиентам мостовые краны высшего качества, специально разработанные для удовлетворения всех видов требований к подъему.

Эти краны выпускаются в двух основных конфигурациях: однобалочной и двухбалочной. Какая форма крана подходит для вашего применения? Поговорите с одним из наших специалистов по кранам, чтобы получить правильный ответ.

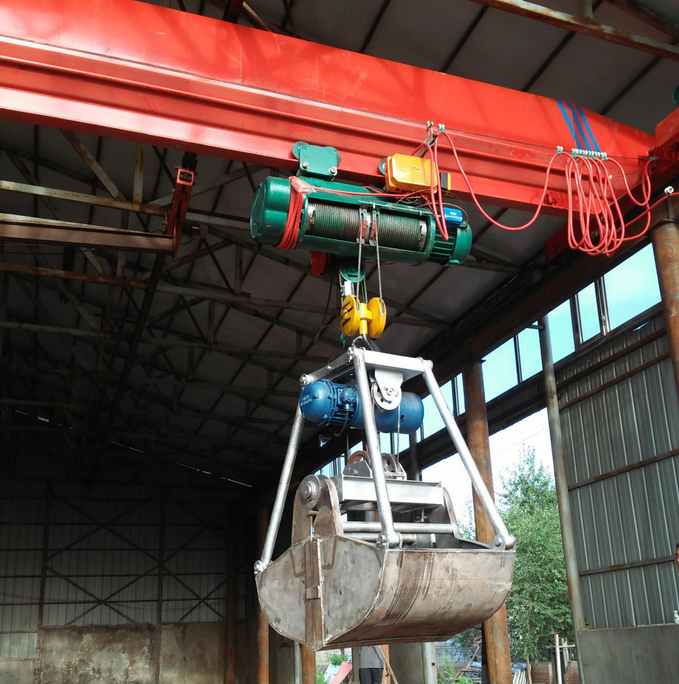

Однобалочный грейферный кран

Однобалочный грейферный кран параметры:

• Грузоподъемность: 2-10 т
• Пролет: 4,5-28,5 м
• Высота подъема: 6-16 м
• Скорость подъема: 14-16 м/мин
• Скорость подъема: 20 м/мин
• Скорость движения крана: 20 м/мин
• Рабочий режим: A3, A4

Получить бесплатное предложение

Двухбалочный грейферный кран

Двухбалочный грейферный кран параметры:

• Грузоподъемность: 5-20 т
• Пролет: 10,5-31,5 м
• Высота подъема: 6-26 м
• Скорость подъема: 30,7-39,3 м/мин
• Скорость движения тележки: 31,1-44,6 м/мин
• Скорость движения крана: 76,9-93,6 м/мин
• Рабочий режим: A5-A7

Получить бесплатное предложение0227 Вместимость т 2 3 5 10 Пролет С(м) 4,5-28,5 4,5-28,5 4,5-28,5 4,5-28,5 Высота подъема м 6~16 6~16 6~16 6~13 Скорость подъема м/мин 16 16 16 14 Скорость тележки м/мин 20(30) 20(30) 20(30) 20(30) Скорость крана м/мин 20(30)

20(30) 20(30) 20(30) Объем захвата м³ 0,5 0,5 0,75 1 Рабочая обязанность А3~А4 А3~А4 А3~А4 А3~А4 Тип гусеницы Р18 Р24 П24 П24 П24 П30

Технические параметры двухбалочного мостового крана с грейферным ковшом AQ-QZ
Вместимость	т	5	10	16	20
Пролет	С(м)	10,5~31,5	10,5~31,5	10,5~31,5	10,5~31,5
Высота подъема	м	6~18	6~18	6~26	6~26
Скорость подъема	м/мин	31,3	29,7	32,7	30,7
Скорость тележки	м/мин	44,6	31,7	31. 1	31.1
Скорость крана	м/мин	93,6	86,5	75,1	76,9
Рабочая обязанность		А5~А7	А5~А7	А5~А7	А5~А7
Тип гусеницы		P43   QU70	P43   QU70	КУ70	КУ70

Общие области применения грейферных кранов

Грейферный кран представляет собой легкий грейферный мостовой кран, поддерживающий использование грейферной тележки. И он имеет два типа: один общий тип, а другой – подвесной. Его подъемный механизм представляет собой дополнительный захват с электрической лебедкой. Этот тип крана может применяться в различных областях, например, в туннелях, коридорах и т. д.

Мостовой кран с грейферным ковшом является важным устройством системы транспортировки мусора на современной городской мусоросжигательной электростанции. Он в основном используется для подачи отходов, обработки, перемешивания, регенерации и взвешивания. Таким образом, разумный выбор крана такого типа значительно повысит ваши производственные мощности и эффективность работы. Эта серия мостовых кранов строго выполняет операции по подъему и транспортировке, обеспечивает нормальную работу силовой установки мусороуборочной машины Marion и может управляться вручную, полуавтоматически или полностью автоматически. Если у вас есть какие-либо требования и потребности в кранах такого типа, для нас большая честь предоставить вам профессиональные услуги и специализированные крановые продукты. Ниже мы предоставим вам краткую информацию о различных типах грейферных кранов.

Мусоровозные краны на продажу

Мусоровозный кран является основным устройством системы подачи мусора на мусоросжигательный завод; он в основном отвечает за подачу мусора, обработку, смешивание, извлечение и взвешивание. В области мостовых кранов для захвата отходов наша компания всегда была на первом месте. От первого неприводного передающего кабельного барабана в начале до мостового крана с гидравлическим грейфером с четырьмя преобразователями, который теперь обеспечивает более высокую точность веса. В то же время мы никогда не прекращаем исследования и инновации, чтобы идти в ногу с самыми передовыми технологиями. Поэтому, если вам нужны какие-либо рекомендации или техническая поддержка от нашей компании, мы будем рады услышать от вас.

Мостовой кран грейферный

Качественные грейферные краны для продажи

Рабочие процессы грейферного крана для мусора

Ниже мы предоставим вам более точную информацию о грейферном кране для мусора.

•  Подача: когда в загрузочном порту мусоросжигателя недостаточно мусора, кран захватывает перебродивший мусор в мусорной яме и бежит к верхней части загрузочного порта, чтобы заполнить загрузочный бункер мусоросжигательного завода.
• Обработка: Перевозить мусор рядом с разгрузочным люком в яму для хранения, не допускать заторов у разгрузочного люка, регулировать количество мусора в яме.
• Извлечение: Убран объект неблагоприятного сжигания. например: вынесите крупный мусор, поместите его в дробилку для измельчения, а затем подайте, чтобы избежать перегрузки порта подачи.
• Взвешивание: Для статистического фактического количества сжигаемого мусора необходимо взвесить мусор перед тем, как поместить его в загрузочный порт мусоросжигателя.

Мостовые грейферные краны с лебедочной тележкой

Если вам нужен грейферный кран более высокой производительности, мы хотели бы порекомендовать вам его. Поскольку грейфер мостового крана широко используется для погрузки товаров в портах, на заводах, в мастерских и на электростанциях. Такой многофункциональный грейферный кран может удовлетворить рабочие требования. Это главным образом потому, что классификация работы тяжелая. При этом грузоподъемность включает вес грейфера. И это может быть вашим разумным выбором.

А также краны оснащены гидравлическими и канатными грейферами для транспортировки материала из бункера-хранилища в мусоросжигательную печь. Таким образом, чтобы обеспечить постоянный поток материала для сжигания, грейферный кран для сжигания отходов широко используется, компания предлагает высокие рабочие характеристики, полную и полуавтоматическую систему управления для снятия усталости оператора, повышения точности позиционирования, производительности, и безопасность при одновременном снижении эксплуатационных расходов. Таким образом, это в определенной степени снизит ваши затраты и повысит эффективность вашей работы.

Основные характеристики грейферных кранов для мусора и отходов:

• Полная или полуавтоматическая система управления
• Апельсиновая корка или грейферные грейферы для гидравлических отходов
• Контроль раскачивания
• Защита от столкновений
• Система управления процессами
• Веб-системы удаленного обслуживания и диагностики

Что еще, конкретная информация об этом виде крана? Есть еще три спецификации. Во-первых, классификация его работы тяжелая. Итак, групповая классификация – А6. Во-вторых, направление двери платформы к кепке водителя бывает боковым, торцевым и верхним. В-третьих, в грузоподъемность входит вес грейфера. Между тем, захват подходит только для материала частиц в зрелом состоянии накопления.

У нас есть многолетний опыт поставок вышеуказанных грейферных кранов по всему миру. Являясь производителем грейферных кранов для мусора и отходов, компания также предлагает решения для производства энергии из отходов (EfW) и заводов по переработке. Тем не менее, чтобы обеспечить постоянный поток материала для сжигания, грейферный кран для сжигания отходов широко используется, компания предлагает высокую производительность, полную и полуавтоматическую систему управления для снятия усталости оператора, повышения точности позиционирования, производительности и безопасности. , снижая при этом эксплуатационные расходы. Если у вас есть какие-либо требования или проблемы с вышеуказанными грейферными кранами, свяжитесь с нами. Именно здесь вам предоставят самые профессиональные услуги и специализированные краны.

Хотите узнать цену грейферных кранов?

В общем, мы просто рекомендуем вам некоторую основную информацию и продукты грейферных кранов. Возможно, он недостаточно конкретен, но мы надеемся, что он принесет вам полезную информацию, которая поможет вам выбрать продукцию для кранов. Если вы хотите узнать больше, мы также рады предоставить вам дополнительную информацию. И мы также рады предоставить наши профессиональные крановые продукты и услуги. Мы предоставим мостовой кран с грейфером по низкой цене. Хотите узнать цену мостового крана грейферного двухбалочного? Свяжитесь с нами.

Анализ причин и меры по улучшению стального троса грейферного крана

Крановые решения для грейферов и стальных тросов

Мостовые краны грузоподъемностью 5 т с одним грейфером, четырехканатная реактивная конструкция грейфера (двойной барабан), кран после установки и доставка менее 1 месяца, обнаружил, что для подъемного троса есть корень в нижнем конце диапазона серьезного явления обрыва провода. После замены троса та же проблема возникла менее чем за неделю. Благодаря тщательному наблюдению и анализа установлено, что повреждение троса всегда происходит с левой стороны подъемного барабана. На Рисунке 1 длина барабана равна длине балансира, а длина фабрики грейфера предназначена для предотвращения вращения. Правая сторона барабана находится с левой стороны редуктора, а левая сторона барабана – с левой стороны.

Трос используется в конструкции 6Х19 – под тросом с подъемом и захватом балансира с закрепленным концом (невращающимся) стальная проволока наматывается на барабан с вращением барабана (подъем рабочего состоянии) переходят к полотну, в этот момент в правой боковой канавке (со стороны редуктора) в процессе перехода к промежуточной проволочной канавке канат натягивается (вращательное трение между проволочным канатом и барабаном), а в левой боковой канавке (задняя бабка барабана сторона) проволочного каната к проволочному канату является промежуточным в процессе перемещения спина слабее, и поскольку часть стержня захвата балансира слишком длинная (на 300 л больше, чем средний барабан при подъеме), захват, угол между стальной проволокой Канат соединен с грейфером и намотан на катушку троса, который растет, трос и трос наматываются на трение качения, на левой стороне барабана трос из-за подъема. свободный и свободный трос и проволочный трос, соскобленный и сломанный на барабане w сломается, и барабан будет издавать ненормальный шум. Долгое время в рабочей части каната производилось бы много обрывов проволоки, так что канат раньше срока утилизировали.

Ввиду вышеуказанных проблем необходимо улучшить катушку и захват, как показано на рисунке 2. Конкретные меры заключаются в следующем: (1) пластина натяжного троса катушки перемещается на два конца, чтобы увеличить легкая часть удилища (то есть размер) в середине катушки.

(2) максимально уменьшить балансирную балку (или размер) грейфера.

Благодаря вышеуказанному усовершенствованию захват до самой высокой точки, когда средняя часть катушки для стержня больше или равна длине захвата балансира (B = A), может эффективно предотвратить трение между тросом и тросом. веревка.

Благодаря усовершенствованию сломанная прядь троса не использовалась более 1 месяца. Срок службы троса значительно увеличился.

В соответствии с улучшенным опытом этого примера, в будущей конструкции двухбарабанного грейферного крана длина балансира грейфера и длина промежуточного стержня барабана должны иметь разумную пропорцию.
