Запущенный в производство в далеком 1978 году, автогрейдер ДЗ 98 мало в чём уступает аналогичным моделям зарубежной техники схожего назначения, стандартизированной в классе 250. Хотя недавно в России у него появился более современный конкурент, выпускаемая компанией «СпецДорМаш» грейдер СДМ-25, многие потенциальные покупатели по-прежнему отдают предпочтение проверенному качеству машин из г. Челябинска.

Тем более что технические характеристики этих моделей довольно близки, равно как и круг задач, для решения которых предназначены тяжёлые автогрейдеры.

Содержание

  1. Обзор автогрейдера ДЗ 98: назначение и область применения
  2. Схема габаритов
  3. Устройство автогрейдера ДЗ 98
  4. Двигатель
  5. Трансмиссия
  6. Ходовая часть
  7. Гидропривод
  8. Навесное оборудование
  9. Технические характеристики автогрейдера ДЗ 98
  10. Достоинства и недостатки
  11. Видео обзор автогрейдера ДЗ 98

Обзор автогрейдера ДЗ 98: назначение и область применения

Решив обзавестись подобной техникой, помните, что эксплуатация автогрейдера ДЗ 98 экономически оправдана в тяжёлых условиях, когда возможностей более лёгких машин недостаточно. Впрочем, это как раз тот самый случай, когда и «один в поле воин».

Даже когда рядом нет техники попроще, детище компании ЧСДМ способно справляться с самыми разными задачами:

  1. Выполнять планировку и профилирование различных поверхностей.
  2. Подготавливать дорожное полотно для укладки асфальтового покрытия или железнодорожных путей.
  3. Перемещать с места на место массы грунта.
  4. Обустраивать строительные площадки.
  5. Очищать дороги от загрязнений.

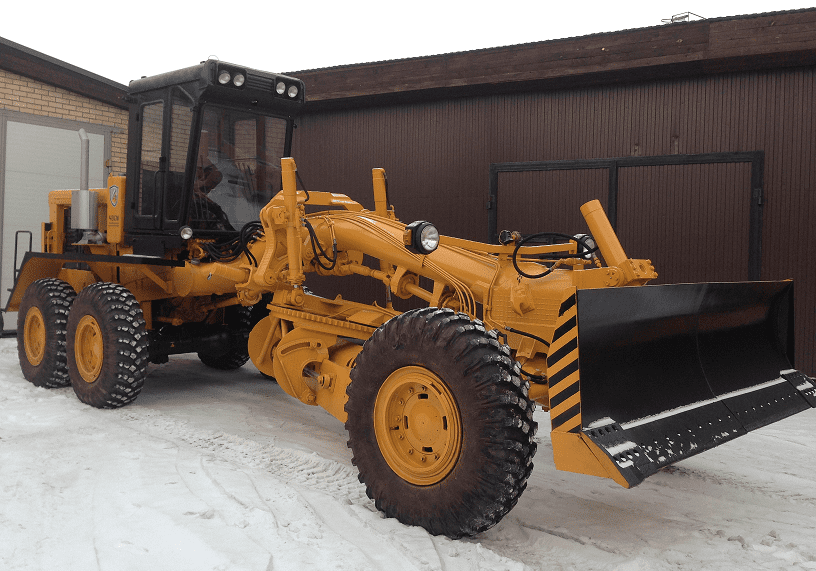

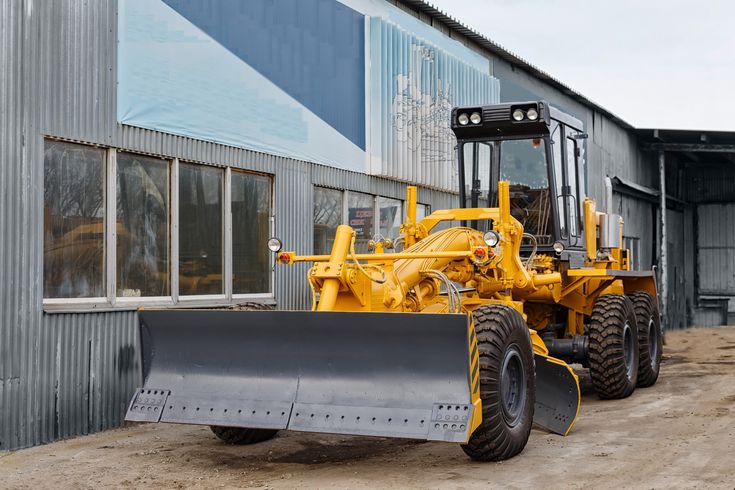

Это, и многое другое, становится возможным, благодаря высоким техническим характеристикам автогрейдера и возможности установки на универсальную машину широкого спектра навесного оборудования. На фото ниже представлен образец автогрейдера ДЗ 98.

Устройство автогрейдера ДЗ 98

Двигатель

Изначально машина комплектовалась силовым дизелем ЯМЗ-238НДЗ, развивающим максимальную мощность 250 л. с. Надёжный и неприхотливый, этот силовой агрегат прост в обслуживании и дёшев в эксплуатации, благодаря доступности и низкой стоимости запасных частей.

Впрочем, сейчас существует и альтернативный вариант оснащения. При желании можно приобрести ДЗ 98 оснащённый двигателем Cummins 11C265. Мощность такого агрегата достигает 275 л. с.

Вне зависимости от комплектации, средний часовой расход топлива составляет 162 г/л. с. Эффективная система охлаждения рассчитана на работу при длительных нагрузках. Даже в жару исправному грейдеру не грозит перегрев.

Трансмиссия

Высокая проходимость ДЗ 98 обеспечивается благодаря системе полного привода, передающей крутящий момент на все колёса через полностью разгруженные полуоси и бортовые редукторы.

Для снижения расхода топлива предусмотрена возможность отключения переднего моста. В стандартную комплектацию входят:

  1. Механическая шестиступенчатая коробка передач.
  2. Двухдисковое сухое сцепление с системой подтормаживания ведомого вала.
  3. Раздаточный редуктор, распределяющий момент между ведущими мостами. Для безопасной эксплуатации он оборудован стояночным тормозом.
  4. Карданные валы.

Всё это позволяет автогрейдеру разгоняться до максимально допустимой скорости 41 км/час.

Ходовая часть

Передняя подвеска шарнирного типа. Благодаря особенностям конструкции, она обеспечивает мосту свободу в поперечной плоскости. Задняя подвеска выполнена по балансирной схеме.

Мосты перемещаются в вертикальной плоскости, удерживаясь в нужном положении с помощью реактивных тяг. Такое устройство позволяет успешно перемещаться по сильно пересечённой местности, хотя и не добавляет особого комфорта в кабине.

Рулевое управление – гидравлическое, с приводом на передние колёса. Работающие в масляной ванне многодисковые тормоза, изготовленные из металлокерамики, позволяют уверенно контролировать тяжёлую машину, эксплуатационная масса которой достигает почти 20 тонн.

Гидропривод

Для управления различными системами грейдера и устанавливаемым на машину навесным оборудованием, ДЗ 98 оснащён развитой системой гидропривода, общая ёмкость которой составляет 120 литров.

В зависимости от модификации и года выпуска, комплектация гидравлической системы может быть различной.

В связи с прекращением производства некоторых отечественных комплектующих, на машины последних годов выпуска устанавливаются детали, произведённые в КНР.

Навесное оборудование

Возможности тяжёлого автогрейдера ДЗ 98 ограничены только устанавливаемым на него навесным оборудованием. В оснащение входят различные отвалы:

  • путепрокладочный;
  • снегоочистительный;
  • бульдозерный;
  • боковой.

А также кирковщик-рыхлитель с пятью сменными зубьями.

В зависимости от конкретной задачи, на раму может быть установлено одно или несколько из перечисленных устройств, что позволяет за один проход выполнять частичную или полную планировку поверхности грунта.

Размеры оборудования могут варьироваться, но не должны превышать пределы, установленные производителем техники.

Технические характеристики автогрейдера ДЗ 98

Основные технические характеристики автогрейдера ДЗ 98 представлены в таблице ниже.

ХарактеристикаПоказатель
Общая снаряженная масса, т19,5
Максимальная скорость движения вперед, км/ч32
Максимальная скорость движения назад, км/ч25
Клиренс отвала, м0,35
Клиренс переднего моста, м0,62
Клиренс задних мостов, м0,44
Колея передних колес, м2,62
Колея задних колес, м2,7
Ширина агрегата, м3,22
Длинна агрегата, м6
Высота агрегата, м4
Силовое воздействие ножа отвала, kH103
Силовое воздействие кирковщика, kH45,4
Силовой агрегатДизель ЯМЗ-238НД3
Мощность силового агрегата, кВт/л.с.173 / 250
Бортовая сеть, В24

Достоинства и недостатки

Решив купить автогрейдер ДЗ 98, вы не прогадаете. Среди достоинств ветерана, остающегося в строю на протяжении нескольких десятилетий, можно упомянуть:

  1. Высокий ресурс, позволяющий отработать до первого капремонта не менее 8400 моточасов.
  2. Низкая трудоёмкость обслуживания, составляющая 0,95 чел/ч в месяц.
  3. Возможность эксплуатации в диапазоне температур от -40 до +45 градусов C.
  4. Высокая проходимость.
  5. Простота управления.
  6. Доступность и низкая стоимость запасных частей.

Наиболее часто упоминаемыми недостатками являются:

  1. Загазованность рабочего места оператора. Проблема имела место на машинах ранних годов выпуска. После установки кабины нового типа, оснащённой эффективной системой вентиляции, недостаток устранён.
  2. Ощутимый разрыв мощностных характеристик при переходе с одной передачи на другую. Это связано с малым количеством ступеней КПП, которая не обеспечивает плавное и равномерное ускорение.

Но на имеющие место недостатки поклонники продукции ЧСДМ готовы закрыть глаза, поскольку главное, что делает популярным автогрейдер ДЗ 98, цена новой машины, обеспечивающая быструю окупаемость даже по сравнению с подержанной импортной техникой.

Ну а если стоимость новой модификации покажется неподъёмной, всегда есть возможность приобрести б/у технику, благо предложений на рынке хватает.

Видео обзор автогрейдера ДЗ 98

Автогрейдер ДЗ 98

Главная » Строительная техника

Строительная техника

Автогрейдер ДЗ 98 — специальная техника, применяемая в дорожном строительстве, при планировании поверхности грунта, перемещении грунта и дорожно-строительных материалов, при ремонте и содержании грунтовых дорог, при строительстве железных дорог, аэродромов, гидротехнических и ирригационных сооружений. Помимо этого их успешно применяют для очистки дорог от снежных заносов. Выпускается на Челябинском заводе дорожной техники. Рабочий орган грейдера ДЗ-98 представлен поворотным криволинейным отвалом, расположенным между передней и задней осью.

Грейдер ДЗ-98 оснащен механической двенадцатиступенчатой коробкой передач (6 вперед и 6 назад). Мощный дизельный двигатель ( 269.5 л.с.), позволяет оптимизировать процесс работы, обеспечивая благоприятное соотношение скорости работ и количества затрачиваемого топлива. Коробка передач объединена конструкторами в один общий корпус с редуктором привода и редуктором гидронасосов, а также со сцеплением. Весь этот блок обслуживается единой смазочной системой. Конструктив представлен тремя мостами, каждый из которых является ведущим. Причем передний мост соединен с рамой посредством шарнирного механизма, который способствует его подвижности при прохождении неровных участков. Одним из преимуществ машины являются колесные тормоза многодисковой конфигурации, исключающие необходимость регулировки во время работы.

Привлекает также возможность модернизировать базовую комплектацию модели, дополнив её установкой сиденья оператора Grammer, кондиционером Konvekta, кабиной FOPS-ROPS и установкой механической коробки передач.

Благодаря большому ассортименту сменных дополнительных частей ДЗ-98 является универсальной машиной и способен заменять бульдозер, снегоуборочную машину, путепрокладочную технику и даже оборудование для взрыхления грунта, что заметно увеличивает диапазон областей для его применения. Будучи одной из самых надежных, мощных и унифицированных дорожных машин своего класса, данная модель считается одной из самых востребованнных для осуществления земляных работ большого объема.

Содержание

  1. Технические характеристики
  2. Видео обзор
  3. Фото

Технические характеристики

ДвигательЯМЗ-238НДЗ
Снаряженная масса, кг19800
Мощность мотора, л.с.173
Скорость эксплуатационная, км/ч3,5-46
Колесная формула машины1х3х3
Число передач: вперед и назад6/6

Видео обзор
