ЕСКД 2020: как оформлять документацию по-новому?

учебный центр

Вход
Регистрация

Избранное (0)

  • ФинКонт
  • /
  • Статьи
  • /
  • ВЭД и логистика

23.07.2020

С 1 июля 2020 года действуют новые требования к оформлению текстовой документации. Цель нового свода правил — стандартизировать форму заполнения конструкторской документации. Структура и состав текстов в сфере строительства, машино- и приборостроения должны подчиняться единым нормам.

Два нововведения предусмотрены приказом Федерального агентства по техническому регулированию и метрологии № 175-ст от 29.04.2019.

  • ГОСТ 2.105-95 утрачивает силу в качестве национального стандарта, но сохраняет действие в качестве межгосударственного;
  • ГОСТ Р 2.105-2019 признают национальным.

Обратите внимание и на ряд других ГОСТов, принятых в данной сфере:

  • ГОСТ Р 2.106-2019 «Единая система конструкторской документации. Текстовые документы», утверждён приказом Росстандарта от 29.04.2019 № 176-ст;
  • ГОСТ Р 2.601-2019 «Единая система конструкторской документации. Эксплуатационные документы», утверждён приказом Росстандарта от 29.04.2019 № 177-ст;
  • ГОСТ Р 2.711-2019 «Единая система конструкторской документации. Схема деления изделия на составные части», утверждён приказом Росстандарта от 29.04.2019 № 179-ст;
  • ГОСТ Р 2.610-2019 «Единая система конструкторской документации. Правила выполнения эксплуатационных документов», утверждён приказом Росстандарта от 29.04.2019 № 178-ст.

Напомним, требования единой системы конструкторской документации (ЕСКД) в РФ считаются добровольными. И если вы выполняете заказ, можно руководствоваться стандартами, выставленными заказчиком. Если документация оформляется для российского рынка, стоит пользоваться правилами оформления из национального свода.

Продолжить работу по ГОСТ 2.105-95 следует, если вы готовите бумаги для партнеров из ЕАЭС. Когда документами пользуются компании и из России, и из других стран, укажите наименование стандарта, который был использован при их подготовке.

Как оформлять документацию: 4 способа

Документы можно подготовить как в электронном, так и в рукописном виде. Для каждого варианта есть свои ГОСТы.

  1. Машинописным способом в соответствии с ГОСТ 13.1.002-2003. Межгосударственный стандарт. Репрография. Микрография. Документы для микрофильмирования. Общие требования и нормы (введен в действие Постановлением Госстандарта России от 26.02.2004 № 63-ст).
  2. Рукописным методом, используя положения ГОСТ 2.304-81. Межгосударственный стандарт. Единая система конструкторской документации. Шрифты чертежные (утверждён Постановлением Госстандарта СССР от 28.03.1981 № 1562).
  3. Применяя ЭВМ, согласно ГОСТ 2.004-88. Межгосударственный стандарт. Единая система конструкторской документации. Общие требования к выполнению конструкторских и технологических документов на печатающих и графических устройствах вывода ЭВМ (утверждён Постановлением Госстандарта СССР от 28.11.1988 № 3843).
  4. На электронных носителях информации.

Обратите внимание, что текстовые документы электронных (ТДЭ), согласно правилам, допускается готовить с использованием стандартизованных информационных моделей программ. Данные будут либо сгенерированы автоматически с помощью специализированных программных средств из заранее подготовленных фрагментов, либо набираются вручную.

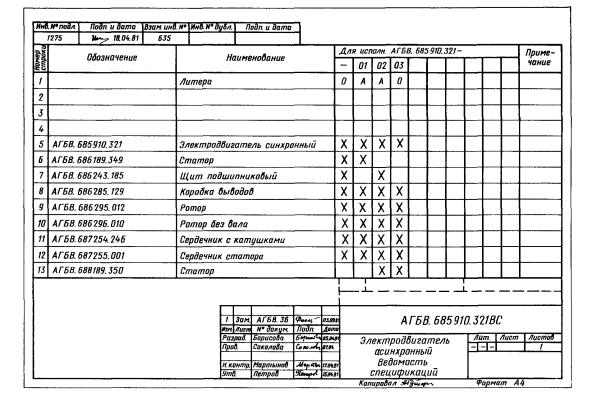

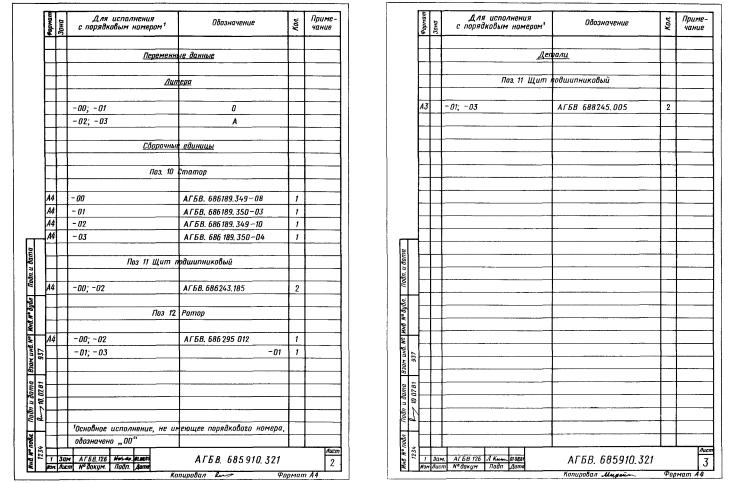

Техническое оформление документов: общие требования

Правила ГОСТ к оформлению тестовых документов отличаются. Всё зависит от того, кто утверждал стандарт (Таблица 1).

Таблица 1. Разница и сходство редакций ГОСТ.

Межгосударственный стандарт ГОСТ 2. 105-95

Национальный стандарт ГОСТ Р 2.105-2019

Высота символов — не менее 2,5 мм.

  • Шрифт Times New Roman или Arial размером 14 для основного текста и размером 12 для приложений, примечаний, сносок и примеров;
  • допускается использование шрифта размером 13 и 11 для основного текста и размером 12 и 10 для приложений, примечаний, сносок и примеров соответственно.

Расстояние между боковыми линиями формы и текстом должно составлять минимум 3 мм.

Абзац начинается с красной строки, минимальный отступ — 15–17 мм.

Абзацы начинается с отступа, равного 12,5–17 мм.

От нижней и верхней границ следует отступать не менее 10 мм.

Интервал между строками — не менее 8 мм.

  • Текст оформляют с использованием полуторного межстрочного интервала;
  • допускается использование двойного межстрочного интервала.
  • Расстояние между заголовком и текстом при выполнении документа машинописным способом равно 3, 4 интервалам, при выполнении рукописным способом — 15 мм;
  • расстояние между заголовками раздела и подраздела — 2 интервала, при выполнении рукописным способом — 8 мм.
  • Расстояние между заголовком и текстом, между заголовками раздела и подраздела — не менее 4 высот шрифта, которым набран основной текст. Расстояние между строками заголовков подразделов и пунктов принимают таким же, как в тексте;
  • при выполнении машинописным способом интервал равен 3 или 4 интервалам, при выполнении рукописным способом — не менее 15 мм.

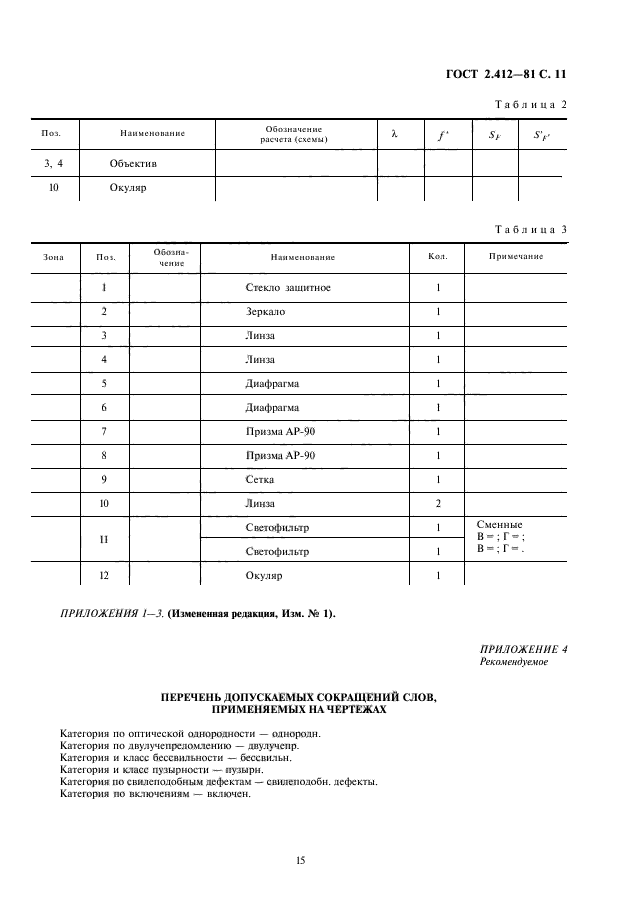

При переносе части таблицы на ту же или другие страницы наименование нужно поместить только над первой частью таблицы.

Нумерацию документов ЕСКД позволяет сделать как сквозной, так и отдельной для каждого раздела.

Чего делать нельзя: 9 запретов

В требованиях к текстовым документам содержится ряд запретов. Например, требования единой системы конструкторской документации (ЕСКД 2020) года запрещают:

  1. Указывать индексы стандартов без обозначения присвоенного им регистрационного номера.
  2. Писать математические знаки без числового сопровождения.
  3. Ставить знак минус для обозначения отрицательных чисел.
  4. Перечеркивать круг в качестве обозначения диаметра.

В самом тексте недопустимо применять:

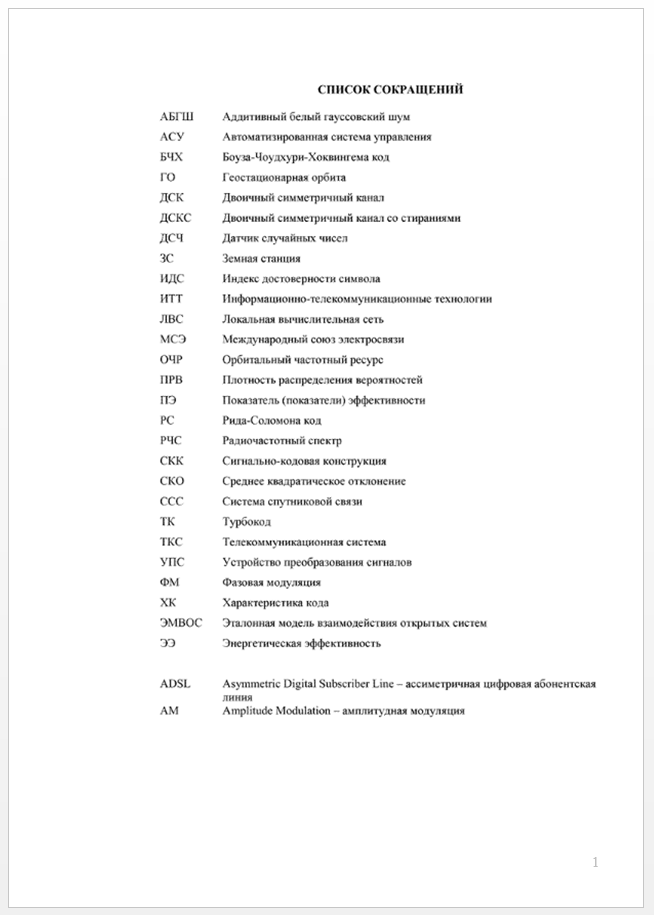

  1. Сокращения слов, кроме установленных правилами русской орфографии, соответствующими государственными стандартами, а также в данном документе.
  2. Обороты разговорной речи, техницизмы, профессионализмы.
  3. Для одного и того же понятия различные научно-технические термины, близкие по смыслу (синонимы), иностранные слова и термины при наличии равнозначных слов и терминов в русском языке.
  4. Произвольные словообразования.

К физическим величинам тоже есть требования:

  1. Нельзя сокращать обозначения единиц физических величин (если они употребляются без цифр, за исключением единиц физических величин в заголовках и боковиках таблиц и в расшифровках буквенных обозначений, входящих в формулы и рисунки).

Отклонение от обязательных требований не допускается, в соответствии с действующими правилами следует оформлять любой элемент текста.

ВЭД и логистика

К списку статей

Авторизоваться – для того, чтобы оставить комментарий.

Вам могут быть также интересны семинары:

  • Проведение химического анализа состава гальванических ванн

    Курс повышения квалификации

    9-10 Февраля 2023

  • Единая система конструкторской (ЕСКД) и технологической документации (ЕСТД): актуальные вопросы, практика применения и нормоконтроль

    Курс повышения квалификации

    20-22 Февраля 2023

  • Метрологическая экспертиза технической документации

    Курс повышения квалификации

    27-29 Марта 2023



Новые статьи

  • 28 Декабря Как будет работать ЕИС в сфере закупок в новогодние праздники 2022-2023
  • 27 Декабря Профессии будущего: какие специалисты будут востребованы в строительстве, медицине и сельском хозяйстве
  • 27 Декабря Казённые, автономные и бюджетные учреждения: в чём разница и каковы особенности их закупочной деятельности
  • 23 Декабря Корпоративный университет: чем полезна для компаний такая система обучения

Категории статей

    • Управление персоналом
    • Бухгалтерский учет и налоги
    • ВЭД и логистика
    • Менеджмент
    • Право
    • Продажи и сбыт
    • Финансы
    • Закупки
    • Безопасность
    • Медицина и Здравоохранение
    • АХО. Секретариат и делопроизводство
    • Строительство
    • Личная эффективность
    • Маркетинг

    ГОСТ 2.419-68 ЕСКД. Правила выполнения документации при плазовом методе прои

    OPENGOST.RU

    www.OpenGost.ru

    Портал нормативных документов

    [email protected]

    Пример выполнения таблицы полуширот, снятых с плаза по практическим шпангоутам

    Номер











    Ватерлинии

    Полушироты от ДП



    Бортовая



















    шп.



















    0

    1/2

    1

    2

    3

    4

    5

    6

    7

    8

    ВП



    Черт. 2

    Пример выполнения таблицы высот, снятых с плаза по практическим шпангоутам

    Номер









    Высоты от ОП







    Батоксы

    Бортовая

    шп.

    ДП





    1/2

    I

    II

    ВП

    Черт. 3

    Пример выполнения таблицы координат стрингеров, снятых с плаза по практическим шпангоутам

    Номер















    Стрингеры























    Полушироты от ДП









    Высоты от ОП

    шп.

































































































































































































































































































































































    Черт. 4

    Документ скачан с портала нормативных документов www.OpenGost.ru 21

    OPENGOST.RU

    www.OpenGost.ru

    Портал нормативных документов

    [email protected]

    ПРИЛОЖЕНИЕ 4

    Пример выполнения сборочного чертежа мембраны нервюры

    Контур и малки дет. 1 – 8 выполнять по шаблонам, снятым с плана

    Документ скачан с портала нормативных документов www.OpenGost.ru 22

    OPENGOST.RU

    www.OpenGost.ru

    Портал нормативных документов

    [email protected]





    ПРИЛОЖЕНИЕ 5

    СОКРАЩЕНИЯ ТЕРМИНОВ, ПРИМЕНЯЕМЫЕ НА ЧЕРТЕЖАХ ПРИ ПЛАЗОВОМ МЕТОДЕ ПРОИЗВОДСТВА

    Термин

    Сокращение

    Ватерлиния

    ВЛ

    Вертикальный киль

    ВК

    Верхняя палуба

    ВП

    Второе дно

    2 дно

    Главная палуба

    Гл. П

    Диаметральная плоскость

    ДП

    Дистанция

    дист.

    Конструктивная ватерлиния

    КВЛ

    Левый борт

    ЛБ

    Лонжерон

    л-н

    Наружная обшивка

    НО

    Нервюра

    н-ра

    Направление полета

    НП



    ←

    Нижняя палуба

    НП

    Основная линия

    ОЛ

    Основная плоскость

    ОП

    Ось двигателя (в соответствии с чертежом двигателя)

    Ось двиг.

    Ось нервюры

    Ось н-ры

    Ось самолета

    Ось с-та

    Ось симметрии

    Ось С

    Отверстие под шпильку

    ШО

    Палуба бака

    п. бака

    Палуба юта

    п. юта

    Первый батокс

    1Б

    Платформа

    платф.

    Плоскость дистанции 0

    ПДО

    Плоскость симметрии

    ПС

    Плоскость строительной горизонтали

    П стр. гор.

    Правый борт

    Пр. Б

    Промежуточная палуба

    пр. П

    Ребро жесткости

    РЖ

    Руль высоты

    РВ

    Руль поворота

    РП

    Самолет

    с-т

    Средняя палуба

    СП

    Стрингер

    стр.

    Строительная горизонталь

    стр. гор.

    Условная

    усл.

    Фюзеляж

    ф-ж

    Центроплан

    ц-пI

    Шаблон приспособления

    Ш. П.

    Шпангоут

    шп.



    ПРИЛОЖЕНИЕ 6



    (справочное)

    ТЕРМИНЫ И ИХ ОПРЕДЕЛЕНИЯ

    Шпангоуты – линии пересечения теоретической поверхности изделия поперечными плоскостями, параллельными вертикальной поперечной плоскости.

    Ватерлинии (горизонтали) – линии пересечения теоретической поверхности изделия плоскостями, параллельными горизонтальной плоскости.

    Документ скачан с портала нормативных документов www.OpenGost.ru 23

    OPENGOST.RU

    www.OpenGost.ru

    Портал нормативных документов

    [email protected]

    Батоксы – линии пересечения теоретической поверхности изделия плоскостями, параллельными вертикальной продольной плоскости.

    Рыбины – линии пересечения теоретической поверхности изделия наклонными плоскостями, перпендикулярными к вертикальной поперечной плоскости и, по возможности, нормальными (перпендикулярными) к обводам шпангоутов.

    Основная линия – по ГОСТ 1062.

    ПРИЛОЖЕНИЕ 6. (Измененная редакция, Изм. № 1).

    ПРИЛОЖЕНИЕ 7 Справочное

    Информационные данные о соответствии ГОСТ 2.419-68 СТ СЭВ 3215-81

    Разд. 2 ГОСТ 2.419-68 соответствует разд. 1 СТ СЭВ 3215-81.

    ПРИЛОЖЕНИЕ 7. (Введено дополнительно, Изм. № 1).

    ИНФОРМАЦИОННЫЕ ДАННЫЕ

    1.РАЗРАБОТАН И ВНЕСЕН Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР

    2.УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер

    иизмерительных приборов при Совете Министров СССР в декабре 1967 г.

    3.Стандарт соответствует СТ СЭВ 3215-81 в части выполнения чертежей судов (разд. 1)

    4.ВЗАМЕН ГОСТ 2146-57

    5.ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

    Обозначение НТД, на которые дана ссылка

    Номер пункта



    ГОСТ 2. 301-68

    4.5



    ГОСТ 1062-80

    2.15.2



    СТ СЭВ 3215-81

    Вводная часть



    6.ИЗДАНИЕ (январь 2002 г.) с Изменениями № 1, 2, утвержденными в июле 1985 г.,

    марте 1991 г. (ИУС 10-85, 6-91)

    СОДЕРЖАНИЕ

    2.Требования к выполнению теоретических чертежей

    3.Требования к выполнению сборочных чертежей и чертежей деталей

    4.Требования к выполнению плазовой книги

    Приложение 1 Положение конструктивных элементов относительно теоретических линий. 7 Приложение 2 Примеры выполнения чертежей

    Приложение 3 Пример выполнения таблицы координат по теоретическим шпангоутам Приложение 4 Пример выполнения сборочного чертежа мембраны нервюры

    Приложение 5 Сокращения терминов, применяемые на чертежах при плазовом методе производства Приложение 6 Термины и их определения

    Приложение 7 Информационные данные о соответствии ГОСТ 2. 419-68 СТ СЭВ

    3215-81. 25
