РОИ :: Вернуть в Единую систему конструкторской документации (ЕСКД)

В 1980-м году введен в действие Постановлением Госстандарта СССР от 21.03.1980 г. № 1274 ГОСТ 2.201-80 взамен ГОСТ 2.201-68, тем самым было принято преступное решение об отмене предметной системы обозначений конструкторских документов.
Отмена предметной системы обозначений нанесла серьезный урон по темпам разработок новых систем отечественного военно-промышленного комплекса, сильно усложнив и затормозив разработку конструкторской документации.
В предметной системе обозначение отражает положение документа в структуре изделия, и это очень важно для разработчиков конструкторской документации. Упразднение предметного обозначения рушит всю систему обозначений по входимости. Ликвидация предметной системы обозначений путем замены ГОСТ 2.201-68 на ГОСТ 2.201-80 привела к упразднению и информации о положении документа в структуре изделия.
Запрет конструкторским организациям на использование предметной системы обозначений наносит материальный ущерб, связанный с увеличением сроков разработок и дальнейшими трудностями с использованием обезличенной документации.

И это происходит именно на тех предприятиях, которые выполняют заказы связанные с военной приемкой (ГОСТ РВ 15.307-2002), поскольку военная приемка руководствуется исключительно ГОСТом.
Обозначение, присвоенное какому-либо изделию или конструкторскому документу, имеет ряд обязательных требований для облегчения проектирования и дальнейшего продвижения документа в технологической цепочке предприятия. Рассмотрим обе системы обозначений – предметную (по входимости) и обезличенную по классификатору на предмет соответствия этим требованиям.
1. Номер документа должен быть уникальным в пределах предприятия.
Этому требованию предметная система обозначений полностью удовлетворяет. Предметная система обозначений гарантирует отсутствие дублирования номеров деталей в пределах предприятия. Для сторонних организаций существует надпись в штампе, где указан индекс или наименование предприятия разработчика или держателя подлинников.
Обезличенная система не в полной мере удовлетворяет этому требованию, поскольку часто предприятие разработчик работает по подряду и выполняет работу для другого смежного предприятия – в этом случае номера могут оказаться одинаковыми. И такие реальные случаи на производстве есть.
2. Номер документа должен содержать информацию о входимости документа в структуре изделия.
Этому требованию полностью удовлетворяет отмененная предметная система обозначений.
Без выполнения этого требования невозможно по чертежу или другому конструкторскому документу определить его входимость в конкретное изделие, узел и подсборку.
Этому требованию обезличенная система полностью не отвечает. По обезличенной классификационной характеристике невозможно определить принадлежность узла или детали сборке и изделию в целом. Невозможность определить входимость конкретной детали приводит к издержкам и потере времени на поиск информации. Иногда приходится вручную пересматривать множество документов для определения конкретной входимости. Эта потеря времени, а значит и средств.
3. Обозначение должно иметь одинаковую для всех документов в пределах изделия структуру.
Это требование выполняется в предметной системе обозначений.
Структура обозначения XXXX.АА.ББ.ДДД
Код любого документа в предметной системе обозначений состоит из
ХХХХ – кода изделия;
АА – кода группы внутри изделия;
ББ – кода подгруппы внутри группы;
ДДД – трех-значного кода детали или подсборки.
В результате:
– каждый документ однозначно определяется в структуре изделия;
– исключается повторение номеров в пределах изделия и в пределах предприятия при гарантированно уникальных кодах изделий;
– в случае передачи документации стороннему изготовителю в штампе есть код разработчика;
– в случае особо больших сборок допускается увеличить разрядность групп и подгрупп, (XXXX.АА.ББ.ВВ.ДДД так или так XXXX.ААА.БББ.ДДД) для чего в базе данных САПР должно быть предусмотрено резервные разряды для обозначения (т.е. с запасом).
4. Система обозначений должна допускать возможность заимствования документов из других узлов и сборок, особенно внутри одного предприятия.
В предметной системе обозначений заимствованные или покупные изделия сохраняют первоначальное обозначение при использовании их в любом другом изделии. Покупным или заимствованным изделиям, подвергнутым дополнительной обработке, изменившей их размеры или другие параметры, присваиваются новые обозначения. Заимствованные детали и узлы в предметной системе обозначений понятны и дают полную информацию о том, где искать документацию на тот или иной заимствованный узел и деталь.
В обезличенной системе обозначений заимствованная деталь или узел не отображают информации о том, что они вообще заимствованы, и может так оказаться, что документацию на них при изготовлении или подготовке производства будет не найти. Указание в примечании строки спецификации Заим. не помогает определить расположение заимствованной документации, т.к нет указания ни на сборку, ни на узел ни даже на изделие.
5. Система обозначений должна обеспечивать разработку изделия сверху вниз. Т.е. обеспечивать возможность проектной разработки.
Предметная система обеспечивает проектный способ разработки. Полностью оформить сборочный или монтажный чертеж можно не имея разработанных чертежей деталей. И таким образом можно в предметной системе осуществлять этапность проектирования, сохраняя взятые на этапе проектных работ номера сборок узлов и деталей.
Используя обезличенную систему обозначений, невозможно создать спецификацию без полной определенности входящих в нее деталей. Зачастую разработчик вынужден менять назначение отдельных элементов и узлов, конфигурацию деталей и т.д. и все изменения отражаются на характеристике и вынуждают менять порядок в спецификации и следовательно ломает сборку. Обезличенная система крайне неудобна на этапе проектных работ. При обезличенной системе без схемы входимости вообще невозможно разобраться в структуре изделия. Вывод – обезличенная система не годится для этапа проектных работ по принципу сверху вниз. Сборочный чертеж при использовании обезличенной системы обозначений невозможно сделать без полностью разработанных деталей.

Выводы:
1. Обезличенная система обозначений полностью не удовлетворяет требованиям к системе обозначений конструкторских документов мелкосерийного и опытного производства и годится только для нормализованных деталей и узлов.
Предметная система полностью удовлетворяет конструкторским требованиям к системе обозначений документов. Для стандартных и нормализованных изделий допускается использование обезличенной системы.
2. Классификационную характеристику деталей можно использовать как справочную в графе номер для справок или в атрибуте к файлу систем САПР.
3. Запрет конструкторским организациям на использование предметной системы обозначений наносит материальный ущерб, связанный с увеличением сроков разработок и дальнейшими трудностями с использованием обезличенной документации. И это именно на тех предприятиях, которые выполняют заказы связанные с военной приемкой (ГОСТ РВ 15.307-2002).

Возврат предметной системы обозначений в ГОСТ 2. 201 позволит легализовать использование предметной системы на всех предприятиях и позволит ее применение в оборонных отраслях, что даст значительное ускорение разработок новых вооружений и объектов, подпадающих под военную приемку по ГОСТ РВ 15.307-2002.
Основные преимущества предметной системы, а именно:
– возможность проектирования сверху вниз;
– прозрачную структуру и понимание структуры изделия даже самого большого без рисования схемы входимости. Т.е. при предметной системе обозначений схема входимости зашита в обозначениях;
– возможность точно знать источник заимствованной документации;
– возможность отдавать в разработку узлы по подряду в связи с отсутствием зависимости от обязательного регистрации номера у ответственного за картотеку;

– при изменении формы детали и сборки не надо изменять обозначение детали и значит не нужно перестраивать спецификацию.
Станут ускорителем и помощью конструкторам в разработке новых систем и объектов необходимых для обороны страны.

Дополнительные материалы

Гост 2.104-2006 единая система конструкторской документации (ескд). основные надписи (с поправками), гост от 22 июня 2006 года №2.104-2006

Содержание:

• Правильно составленное наименование
• Как автоматически заполнять основной штамп в Автокаде?
• Что такое littera?
• Типы линий в чертеже
• Присваиваем индекс
• Шрифты, используемые в чертежах
• Как в Автокаде вставить рамку со штампом?
• Данные о конструкторском документе
• Какие требования выдвигает государственный стандарт?
• Составляющие графического элемента
• Данные о разработчиках

Правильно составленное наименование

Итак, очевидно то, что наименование является одним из основных элементов описываемого поля проектов

В связи с его особенной важностью вышеупомянутый государственный стандарт выдвигает определенные требования. В первую очередь – название изделия

К его составлению необходимо подойти со всей ответственностью. Важно не только лаконично сформулировать название, которое отобразит суть изделия, но и использовать при этом специализированную терминологию технического направления. Между тем, в данном поле не стоит указывать ни непосредственное функциональное назначение объекта, ни его местоположение.

Основная надпись заглавного листа чертежа

Как автоматически заполнять основной штамп в Автокаде?

Гост 2.103-2013 единая система конструкторской документации (ескд). стадии разработки (с поправками)

Когда речь идет об Автокаде, всегда хочется максимально автоматизировать работу над проектом. Технология использования полей в Автокаде позволяет существенно упростить работу над любым чертежом. Чтобы заполнение штампа Автокад выполнялось автоматически, вместо того, чтобы использовать обычный однострочный/многострочный текст в Автокаде, следует работать с полями. Подробный видеоурок на тему «Автоматизация оформления чертежей в AutoCAD».

Заполнение штампа AutoCAD – это лишь небольшая возможность применения полей

Для профессиональной и уверенной работы в этой программе рекомендуем обратить внимание на видеокурс «Блоки и поля в AutoCAD», который ориентирован на умное создание гибких чертежей и таблиц

Ну а если перед вами стоит задача быстро заполнить штамп и подготовить чертеж к нужному виду, то ознакомьтесь с мастер-классом «Новый алгоритм оформления чертежей в AutoCAD (текст, размеры, выноски, таблицы)».

Скачать

Что такое littera?

Гост 2.501-2013 единая система конструкторской документации (ескд). правила учета и хранения

Если переводить слово «littera» непосредственно с латинского языка, то становится ясно, что термин означает букву, которая подразумевает нахождение изделия на определенной стадии разработки. Существуют такие варианты букв, расположенных в поле для «литеры»:

• П. Это краткое обозначение технического предложения.
• Э. Данная буква является указателем того, что в проекте описан эскизный проект.
• Т. В данном случае речь идет о категории технического проекта.
• О. Такой буквой определяют производство партии категории «опытная».
• А. Установка этой буквы в поле означает, что в конструкторский документ были внесены некоторое коррективы в связи с характеристиками и показателями опытной партии.
• Б. Такая литера традиционно обозначает, что схема составлена в соответствии с результатами производства товара, описанного в документе с буквой А.

Важно понимать, что литера, как и индекс, о правилах написания которого написано выше, является достаточно важным и едва ли не определяющим составляющим элементом основной надписи. Благодаря столь лаконичным и всегда понятным обозначениям специалисту с достаточным уровнем квалификации достаточно лишь один раз взглянуть на чертеж, и работник сразу определит его актуальность и применимость в производственном процессе конкретного предприятия.
Расположение основной надписи (1) и дополнительных граф (2) на альбомном формате А4

Типы линий в чертеже

Гост 2.704-2011 единая система конструкторской документации (ескд). правила выполнения гидравлических и пневматических схем

Пример использования различных типов чертежных линий
Они различаются в зависимости от части изображаемой конструкции. Условные (закрытые от глаза) детали визуально на чертеже отличаются от видимых, соответственно, не совпадает и способ их отображения.

Пример использования различных типов чертежных линий

Разновидности линий следующие:

сплошная толстая. Она является основной и показывает видимые очертания изделия. Согласно ГОСТ толщина (s) данной линии колеблется от 0,5 мм до 1,4 мм;
сплошная тонкая. Данная разновидность применяется, чтобы отображать штриховку сечения либо задавать границы размерной стрелки. Ее толщина варьируется в значениях от s/3 до s/2;
штриховая. Такая линия необходима для изображения скрытой от глаза части детали. Она состоит из мелких штрихов, длина которых может быть от 2 мм до 8 мм

При изготовлении чертежа важно отрисовывать все черточки одинаковой длины. Расстояние между ними – 1-2 мм

Толщина штриховой линии должна быть меньше основной толстой в 2-3 раза.
штрихпунктирная тонкая. Представляет собой линию из черточек и точек между ними. Применяется для обозначения осевого центра. Расстояние между штрихами необходимо выдерживать 3-5 мм, а длина каждого из них – от 0,5 см до 3 см. Толщина данной линии та же, что и у штриховой;

штрихпунктирная тонкая с двумя точками. Параметры у нее те же, что и у предыдущей разновидности. Используется для отображения положения сгиба у подвижных конструкций.

Присваиваем индекс

Помимо названия очень важно безошибочно присвоить индекс изданию. В противном случае конструкторский документ не сможет полноценно участвовать в документообороте и, соответственно, не будет использоваться во время осуществления производственных процессов

Индекс, который в перспективе будет присвоен проекту, как правило, содержит знаки буквенного и цифрового форматов. Важно также придерживаться определенной последовательности элементов. Вместо пробела между буквами и цифрами ставится точка. На примере записи формата «202.10.06.01» можно рассмотреть составляющие индекса:

Шрифты, используемые в чертежах

Согласно ГОСТ 2.304-81 необходимо прописывать буквы установленной ширины и высоты, а между ними соблюдать четко указанное расстояние. Согласно государственным стандартам для чертежей допускается применять 10 разновидностей размеров шрифтов: 1.8, 2.5, 3.5, 5, 7, 10, 14, 20, 28, 40. Заглавные буквы можно прописывать ровно или с уклоном в 75 градусов.

Образец написания чертежных шрифтов
У линии шрифта фиксированная толщина (d), равна она 0,1*h, у прописных букв – 0,6*h.

Такое требование относится ко всем символам данного типа за исключением некоторых:

Прописные буквы	Размер толщины
А, Д, М, Ц, Х,Ы, Ю	0,7*d
Ж, Ф, Ш, Ъ, Щ	0,8*d
С, Г, З	0,5*d

Высота строчных букв равна 0,7*h, а их ширина – 5d. Как и в случае с прописными символами, здесь также есть исключения:

Строчные буквы	Размер ширины
а, ц, м, ъ	6*d
т, ф, ж, ш, щ, ы, ю	7*d
с, з	4*d

При использовании шрифтов в чертежах необходимо следовать определенным правилам:

• надписи выполнять строго вручную и максимально аккуратно;
• высота всех используемых символов не должна составлять менее 3,5 мм;
• выполнять написание букв лучше частично. Соблюдать направление движения сверху вниз либо слева направо, а в закругленных символах – через низ влево или направо;
• необходимо обязательно придерживаться стандартов высоты, ширины и наклона букв, а также выдерживать требуемое расстояние между ними;
• одинаковые буквенные символы должны быть исполнены в одной и той же манере без видимых отличий.

Как в Автокаде вставить рамку со штампом?

Многие не знают, как вставить штамп в Автокаде, поэтому я рекомендую ознакомиться с подробным видеоуроком «12 способов копирования и вставки объектов в AutoCAD». Когда вы поймете принцип манипуляциями с переносом объектов из одного файла *.dwg в другой, то сможете без проблем ответить на вопрос: «Как вставить рамку в Автокаде на лист?». Вам будет полезен материал по работе с пространством Листа в AutoCAD.

Как вставить чертеж в рамку в Автокаде, выполнить дальнейшее оформление и вывод его на печать, вы узнаете из видеоуроков бесплатного курса «Создание проекта AutoCAD от идеи до печати» (урок № 12 «Трюки с листами, создание ИПЛ, настройки под печать в масштабе» и урок №13 «Текст, размеры, отметки, авто. маркеры и штампы»).

Данные о конструкторском документе

При разработке основной надписи чертежа специалисты указывают масштаб, в котором при помощи графических средств был изображен объект. Величина масштаба напрямую зависит от первоначальных габаритов объекта, будь то устройство, аппарат или что-то другое. Помимо масштаба указывается также порядковый номер каждого листа. Если же идет речь о чертеже в единичном экземпляре, то его нумерация не нужна. В специальном поле отводится место и под общее количество листов. Нельзя оставлять пустовать поле, предназначенное для написания наименования предприятия, на базе которого был опубликован чертеж.


Процесс формирования чертежа

Какие требования выдвигает государственный стандарт?

В рамках государственного промышленного комплекса функционирует огромное количество стандартов, что содержат комплексы самых разнообразных требований, которые касаются не только производственного процесса непосредственно, но и всех предшествующих ему этапов. К примеру, в целях унификации системы конструкторской документации и содействия сотрудничеству различных промышленных объектов был разработан ГОСТ 2.104-2006. Благодаря данному государственному стандарту сотрудник любого предприятия может ознакомиться и, что самое главное, понять информацию, которая заключена в проекте. Для этого ему должно быть достаточно лишь определенного уровня квалификации.

Составляющие графического элемента

Итак, в рамках графического элемента необходимо указать данные следующего характера:

• обозначение типа черчения;
• его наименование;
• информацию о промышленном объекте, в рамках которого был создан и, возможно, на текущий момент функционирует данный конструкторский документ;
• регламентированную массу конструкции;
• масштабы, используемые при изображении изделия и отдельных его деталей;
• стадию, на которой на текущий момент находится данная разработка;
• порядковый номер листа;
• дату, в которую данное конструкторское издание было выпущено;
• данные о тех лицах, которые наделены ответственностью за рассматриваемый документ.

Необходимо понимать, что заполнение этого поля игнорировать нельзя ни в коем случае. Иначе не избежать последующего возникновения проблем с внедрением бумаги в жизнь, так как конструкторская документация обязана содержать данное поле. Собственно, схему, которая либо совсем не имеет, либо имеет, но не грамотно составленный графический элемент такого типа, просто нельзя использовать в производственном процессе. Это регламентировано государственным стандартом и обязательно для каждого объекта отечественного агропромышленного комплекса.
Основная надпись чертежа

При необходимости нанесения видимого контура стоит воспользоваться специально предусмотренными для этого графическими элементами.

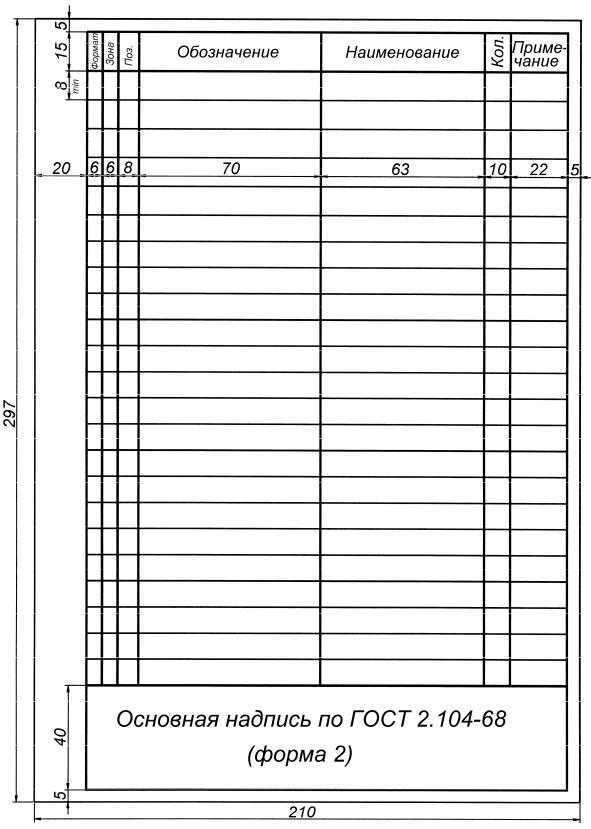

Основная надпись на последующих листах чертежа

Данные о разработчиках

Около трети всех граф основной надписи предназначены для описания коллектива, работающего над созданием конкретного конструкторского документа. К примеру, есть специальная зона для написания данных о том, под чьим началом работал разработчик. Это может быть начальник какого-то бюро или целого департамента. Так как чертеж обязательно подписывают по меньшей мере его непосредственный разработчик и нормоконтролер, для их подписей предусмотрено место в рамках основной надписи. Указывается также и дата, в которую документ был подписан.

В целом основная надпись чертежа содержит 34 графы, заполнение которых является обязательным. С конкретными требованиями государственного уровня и особенностями заполнения отдельных полей можно ознакомиться в тексте ГОСТ 2.104-2006. За его безотлагательное принятие проголосовал целый ряд государств.

Краткое наименование страны по МК (ИСО 3166) 004-97	Код страны по МК (ИСО 3166) 004-97	Сокращенное наименование национального органа по стандартизации
Азербайджан	AZ	Азстандарт
Армения	AM	Минторгэкономразвития
Беларусь	BY	Госстандарт Республики Беларусь
Казахстан	KZ	Госстандарт Республики Казахстан
Кыргызстан	KG	Кыргызстандарт
Молдова	MD	Молдова-Стандарт
Российская Федерация	RU	Федеральное агентство по техническому регулированию и метрологии
Таджикистан	TJ	Таджикстандарт
Туркменистан	TM	Главгосслужба «Туркменстандартлары»
Узбекистан	UZ	Узстандарт
Украина	UA	Госпотребстандарт Украины
