Что такое РКД и зачем она нужна?

В быту многие не обращают внимание на инструкции по применению. Однако это недопустимо, когда речь идет о сложном и дорогостоящем промышленном оборудовании. В этом случае роль инструкции играет пакет рабочей конструкторской документации (РКД).

Многие наши клиенты задают вопрос — а зачем нужна эта документация? Ведь ее составление потребует определенного времени и финансовых затрат. Даем ответы!

ЧТО ТАКОЕ РКД?

Итак, как уже было сказано, аббревиатура РКД расшифровывается, как «рабочая конструкторская документация». В нее входит несколько основных частей.

• Пояснительная записка, в которой объясняются общие принципы работы оборудования, его предназначение и некоторые особенности требований к условиям эксплуатации. Оформляется в соответствии с ГОСТ Р 2.106-2019.
• Подробные чертежи (в том числе — сборочные) оборудования и его комплектующих. Например, если документация относится к блок-станции водоподготовки контейнерного типа, то будут и общие чертежи установки, и отдельные — для всех входящих в ее состав узлов. Оформляются в соответствии с ГОСТ 2.109-73
• Схемы работы оборудования и ключевых комплектующих.

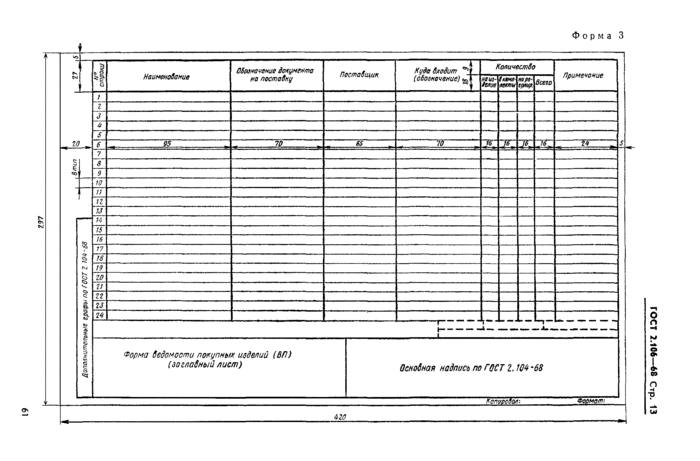

• Спецификация, в которой прописывается полный состав комплекта оборудования. Оформляется в соответствии с ГОСТ Р 2.106-2019.

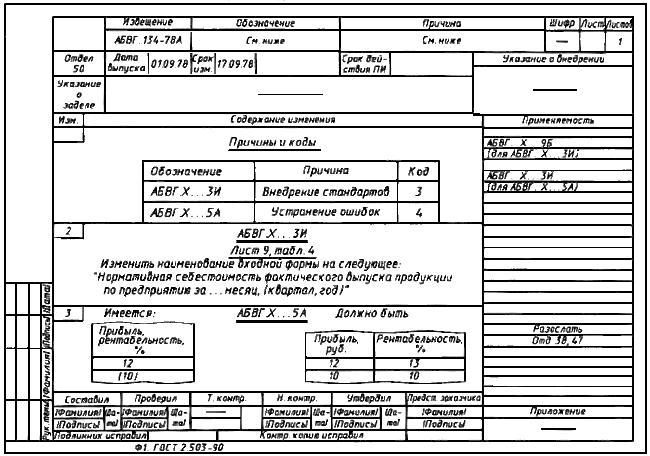

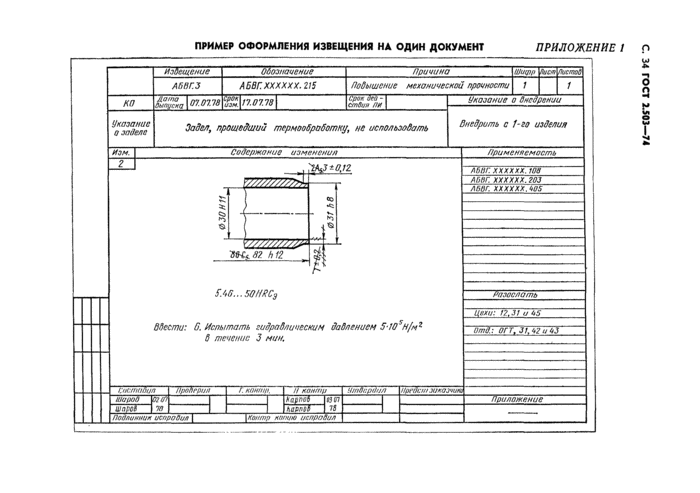

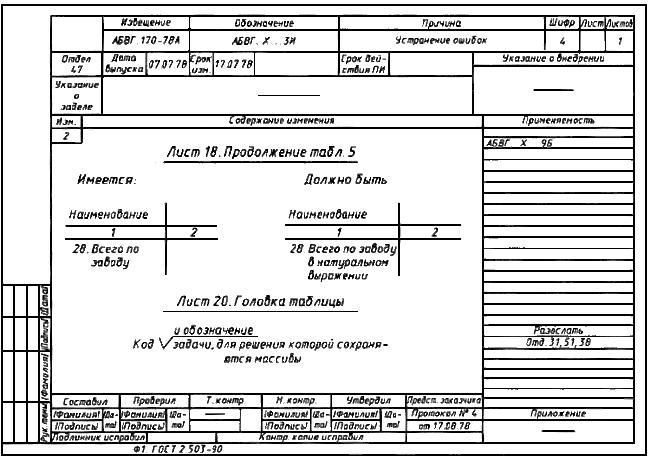

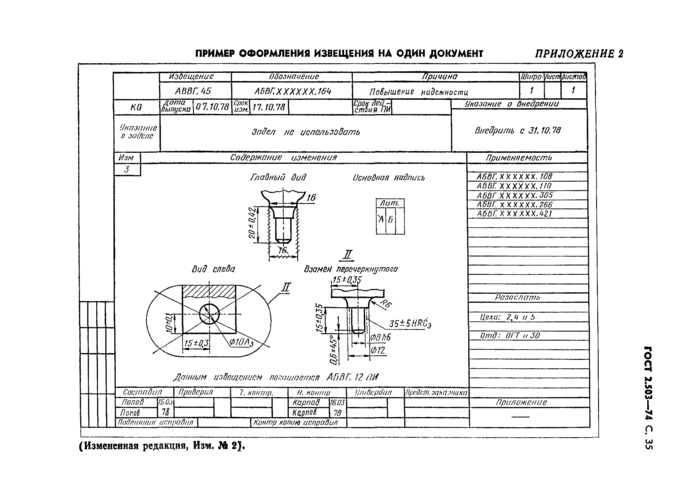

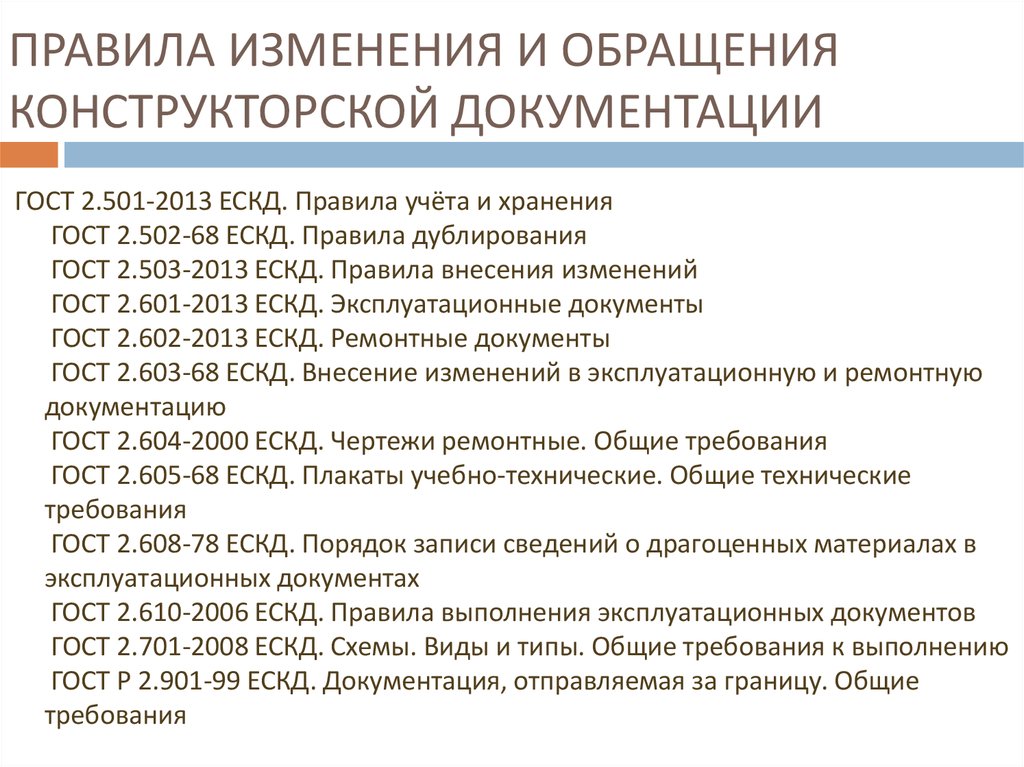

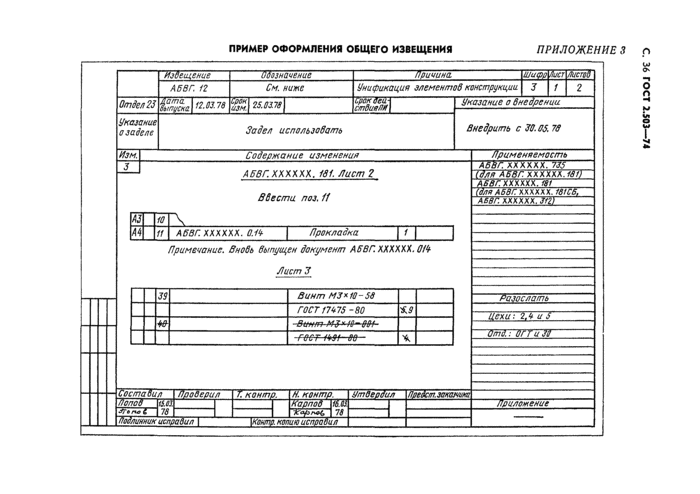

Также в нее входят различные инструкции и рекомендации по эксплуатации. Конечный пакет документации должен соответствовать ГОСТ 2.103-2013. Фактически, в нем будет детально описана вся технологическая цепочка, все узлы и агрегаты — вплоть до кабелей и трубок. Это позволяет максимально точно реализовать проект и безопасно его эксплуатировать.

КОМУ И ЗАЧЕМ НУЖНА РАБОЧАЯ КОНСТРУКТОРСКАЯ ДОКУМЕНТАЦИЯ?

ЭКСПЛУАТАНТАМ ОБОРУДОВАНИЯ

Очевидно, что чаще всего такой пакет документов используется в качестве инструкции по эксплуатации, ремонту и обслуживанию техники. Грамотно составленная РКД является надежным подспорьем для персонала, поскольку ее наличие позволяет в любой момент получить ответы на подавляющее большинство вопросов, которые могут возникнуть в ходе использования оборудования.

Также немаловажным является то обстоятельство, что РКД будет соответствовать всем законодательным и нормативным требованиям. Это означает, что при проведении плановых (или внеплановых) проверок количество вопросов и претензий со стороны контролирующих организаций будет сведено к минимуму — как раз-таки из-за того, что с документацией будет полный порядок.

ПРОЕКТНЫМ И МОНТАЖНЫМ ОТДЕЛАМ

В рабочей конструкторской документации в обязательном порядке указываются все данные, необходимые для правильного монтажа оборудования. Это позволяет оперативно подготовить его к вводу в эксплуатацию, произвести пусконаладочные работы. Четкое соблюдение рекомендаций производителя во время монтажа не только позволит максимально эффективно использовать возможности оборудования, но и сохранить право на гарантийное обслуживание.

Для проектных организаций РКД также будет крайне полезной. Наличие всех необходимых схем установки позволяет заранее предусмотреть все аспекты размещения оборудования в существующих или проектируемых технологических цепочках. Среди таких аспектов — размещение оборудование на площади, подключение к коммуникациям, возможность с минимальными издержками нарастить мощность и производительность технологического участка.

МОЖНО ЛИ ОБОЙТИСЬ БЕЗ РКД?

Конечно же, заказчик может отказаться от разработки рабочей конструкторской документации. Однако это рано или поздно приведет к целому вороху проблем, издержки от которых могут многократно превысить стоимость оформления РКД у производителя оборудования.

Трудности могут начаться уже на самых начальных этапах реализации проекта. Без максимально подробных данных об оборудовании невозможно осуществить детальное проектирование будущего объекта. Это может привести к тому, что в ходе монтажа технических устройств могут возникнуть непредвиденные проблемы. Из-за них придется либо вносить коррективы в проект (а это — финансовые и временные затраты), либо, например, пытаться «на месте» изменять конструкцию тех или иных узлов. К чему это приводит — очевидно: однажды из-за таких изменений неизбежно пострадает надежность оборудования.

Проблемы могут проявиться и уже во время эксплуатации. Отсутствие РКД лишит персонал возможности получать четкие инструкции от производителя и при обычной работе, и при нештатных ситуациях. Наконец, оборудование без рабочей конструкторской документации наверняка станет объектом пристального внимания со стороны регулирующих органов, что может привести к необходимости оплаты штрафов и простою (и, как следствие, финансовым потерям).

Безусловно, любую проблему легче предотвратить, чем решать. Поэтому при заказе сложного и дорогостоящего оборудования в НПЦ «ПромВодОчистка» рекомендуется также заказывать и разработку проектной документации. Особенно это важно в том случае, если производство техники осуществляется по индивидуальному проекту, и аналогов этой продукции нет. Согласовать разработку РКД вы можете с менеджером, который сопровождает сделку.

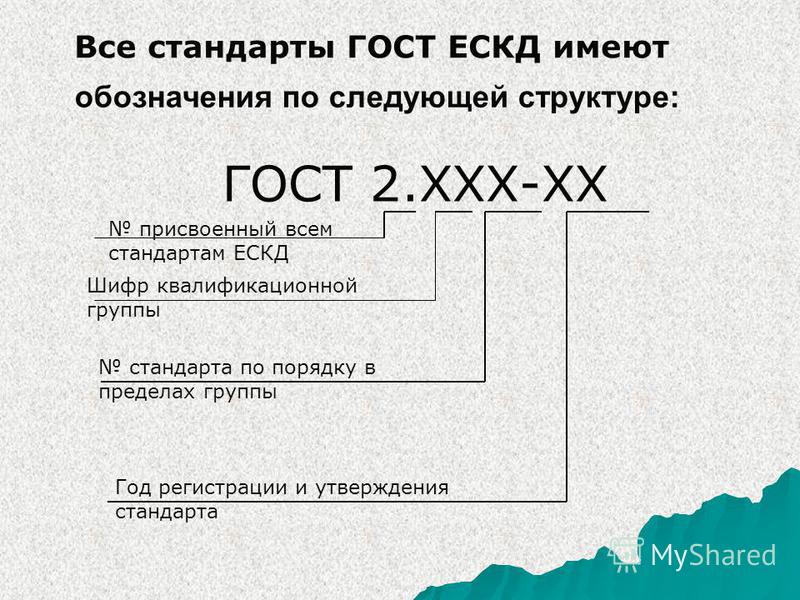

ГОСТ 2.103-68 ЕСКД. Стадии разработки

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

СТАДИИ РАЗРАБОТКИ

ГОСТ 2. 103-68

МОСКВА

2002

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Единая система конструкторской документации СТАДИИ РАЗРАБОТКИ Unified system for design documentation. Stages of designing

ГОСТ 2.103-68

Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР в декабре 1967 г. Дата введения установлена

1971-01-01

1. Настоящий стандарт устанавливает стадии разработки конструкторской документации изделий всех отраслей промышленности и этапы выполнения работ на каждой стадии разработки (см. таблицу).

(Измененная редакция, Изм. № 2 )

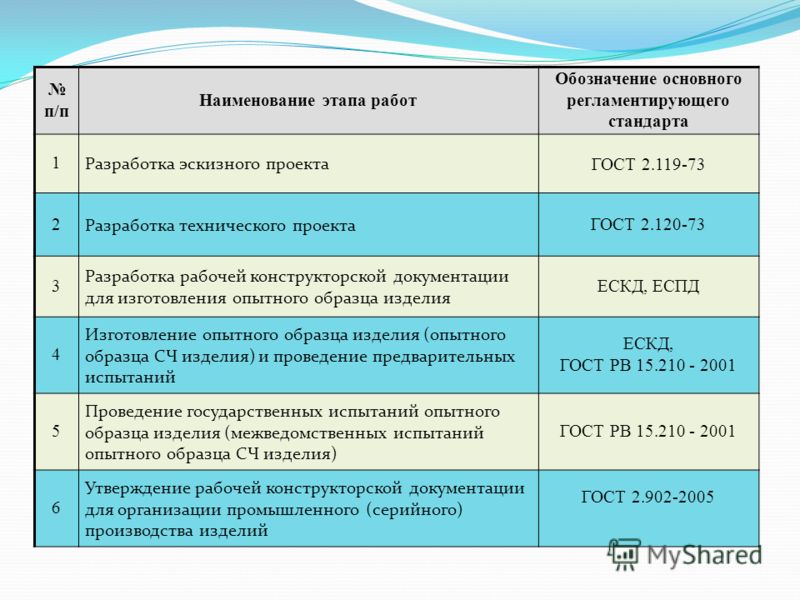

Стадия разработки	Этапы выполнения работ
Техническое предложение	Подбор материалов. Разработка технического предложения с присвоением документам литеры «П». Рассмотрение и утверждение технического предложения
Эскизный проект	Разработка эскизного проекта с присвоением документам литеры «Э». Изготовление и испытание материальных макетов (при необходимости) и (или) разработка, анализ электронных макетов (при необходимости) Рассмотрение и утверждение эскизного проекта.
Технический проект	Разработка технического проекта с присвоением документам литеры «Т». Изготовление и испытание материальных материальных макетов (при необходимости) и (или) разработка, анализ электронных макетов (при необходимости). Рассмотрение и утверждение технического проекта.
Рабочая конструкторская документация: а) опытного образца (опытной партии) изделия, предназначенного для серийного (массового) или единичного производства (кроме разового изготовления)	Разработка конструкторской документации, предназначенной для изготовления и испытания опытного образца (опытной партии), без присвоения литеры. Изготовление и предварительные испытания опытного образца (опытной партии). Корректировка конструкторской документации по результатам изготовления и предварительных испытаний опытного образца (опытной партии) с присвоением документам литеры «О». Приемочные испытания опытного образца (опытной партии). Корректировка конструкторской документации по результатам приемочных испытаний опытного образца (опытной партии) с присвоением документам литеры «О1». Для изделия, разрабатываемого по заказу Министерства обороны, при необходимости, – повторное изготовление и испытания опытного образца (опытной партии) по документации с литерой «О1» и корректировка конструкторских документов с присвоением им литеры «О2».
б) серийного (массового) производства	Изготовление и испытание установочной серии по документации с литерой «О1» (или «О2»). Корректировка конструкторской документации по результатам изготовления и испытания установочной серии, а также оснащения технологического процесса изготовления изделия, с присвоением конструкторским документам литеры «А». Для изделия, разрабатываемого по заказу Министерства обороны, при необходимости, – изготовление и испытание головной (контрольной) серии по документации с литерой «А» и соответствующая корректировка документов с присвоением им литеры «Б»

(Измененная редакция, Изм. № 2)

Обязательность выполнения стадий разработки и этапов выполнения работ, форму представления конструкторской документации (бумажная или электронная) устанавливает разработчик, если это не предусмотрено техническим заданием на разработку .

(Измененная редакция, Изм. № 2)

Примечания:

1. Стадия «Техническое предложение» не распространяется на конструкторскую документацию изделий разрабатываемых по заказу Министерства обороны.

2. Макет разрабатывается:

а) на стадии технического предложения с целью выявления и проверки вариантов основных конструктивных решений разрабатываемого изделия или его составных частей, анализа различных вариантов изделия, выявления дополнительных или уточненных требований к изделию;

б) на стадии эскизного проекта с целью проверки принципов работы изделия или его составных частей, условий размещения в отведенном пространстве, условий эргономичности использования и других свойств изделия или его составных частей;

в) на стадии технического проекта с целью проверки основных конструктивных решений разрабатываемого изделия или его составных частей по пространственно-кинематическому взаимодействию с другими изделиями и составных частей между собой, а также условий эргономичности;

г) на стадии рабочего проекта для предварительной проверки целесообразности изменения отдельных частей изготовляемого изделия до внесения этих изменений в рабочие конструкторские документы опытного образца (опытной партии).

Макеты могут выполняться в материальной форме (материальный макет) или электронной форме (электронный макет).

3. Необходимость разработки макетов, их вид, условия и программы испытаний (анализа), а также необходимость разработки документации для изготовления и испытания макетов устанавливает разработчик. Требования к материальному макету – по ГОСТ 2.002-72 , к электронному макету – по ГОСТ 2.052-2006 .

(Измененная редакция, Изм. № 2 )

4. Под разовым изготовлением понимается единовременное изготовление одного или более экземпляров изделия, дальнейшее производство которого не предусматривается.

5. При выполнении конструкторской документации в электронной форме требования к форматам данных рекомендуется устанавливать на предшествующей стадии разработки, если это не предусмотрено техническим заданием.

(Введено дополнительно, Изм. № 2 )

2 . Рабочим конструкторским документам изделия единичного производства, предназначенные для разового изготовления, присваивают литеру «И» при их разработке, которой может предшествовать выполнение отдельных стадий разработки (техническое предложение, эскизный проект технический проект) и соответственно этапов работ, указанных в таблице.

1 , 2. (Измененная редакция, Изм. № 1).

3 . (Исключен, Изм. № 1).

4 . Техническое предложение – совокупность конструкторских документов, которые должны содержать технические и технико-экономические обоснования целесообразности разработки документации изделия на основании анализа технического задания заказчика и различных вариантов возможных решений изделий, сравнительной оценки решений с учетом конструктивных и эксплуатационных особенностей разрабатываемого и существующих изделий и патентные исследования.

Техническое предложение после согласования и утверждения в установленном порядке является основанием для разработки эскизного (технического) проекта.

Перечень работ – по ГОСТ 2.118-73.

(Измененная редакция, Изм. № 1, 2).

5 . Эскизный проект – совокупность конструкторских документов, которые должны содержать принципиальные конструктивные решения, дающие общее представление о назначении, об устройстве, принципе работы и габаритных размерах разрабатываемого изделия, а также данные, определяющие назначение, основные параметры и габаритны размеры разрабатываемого изделия.

(Измененная редакция, Изм. № 2)

Эскизный проект после согласования и утверждения в установленном порядке служит основанием для разработки технического проекта или рабочей конструкторской документации.

Перечень работ – по ГОСТ 2.119-73.

(Измененная редакция, Изм. № 2 )

6 . Технический проект – совокупность конструкторских документов, которые должны содержать окончательные технические решения, дающие полное представление об устройстве разрабатываемого изделия, и исходные данные для разработки рабочей документации.

Технический проект после согласования и утверждения в установленном порядке служит основанием для разработки рабочей конструкторской документации.

Перечень работ – по ГОСТ 2.120-73.

(Измененная редакция, Изм. № 2 )

7 . Ранее разработанные конструкторские документы применяют при разработке новых или модернизации изготовляемых изделий в следующих случаях:

а) в проектной документации (техническом предложении, эскизном и техническом проектах) и рабочей документации опытного образца (опытной партии) – независимо от литерности применяемых документов;

б) в конструкторской документации с литерами «О₁» («О₂»), «А» и «Б», если литерность применяемого документа та же или высшая.

Литерность полного комплекта конструкторской документации определяется низшей из литер, указанных в документах, входящих в комплект, кроме документов покупных изделий.

(Измененная редакция, Изм. № 1).

8 . Конструкторские документы, держателями подлинников которых являются другие предприятия, могут применяться только при наличии учтенных копий или дубликатов.
