Коэффициент фильтрации ГОСТ 25584 – БЛИЦ

Определение коэффициента фильтрации песчаных грунтов при переменном градиенте напора (нестационарный режим фильтрации)

Песок и воду, предназначенные для определения коэффициента фильтрации, выдерживают в лаборатории до выравнивания их температуры с температурой воздуха.

Надевают на фильтрационную трубку съемное перфорированное дно с латунной сеткой, покрытой кружком высокопористого материала, и взвешивают.

Заполняют фильтрационную трубку испытуемым грунтом 1 на высоту (100±1) мм. Взвешивают фильтрационную трубку с образцом грунта и съемным перфорированным дном.

Определяют плотность грунта по ГОСТ 5180. Укладывают на поверхность грунта слой гравия (фракция 2-5 мм) толщиной 5-10 мм.

Устанавливают трубку с грунтом на подставку и вместе с ней помещают в стакан, который постепенно наполняют водой до верха. Помещают стакан с трубкой в емкость для воды и заполняют ее до уровня выше слоя гравия на 10-15 мм.

После появления воды в трубке над слоем гравия доливают водой верхнюю часть трубки примерно на 1/3 ее высоты. Извлекают стакан с трубкой из емкости и устанавливают его на поддон

Испытание проводят в следующем порядке:

— доливают водой трубку не менее чем на 5 мм выше нулевого деления;

— дожидаются снижения уровня воды в пьезометре 2 до отметки «0» и включают секундомер;

— фиксируют время снижения уровня воды в пьезометре до отметок 10, 20, 30, 40 и 50 мм.

При времени падения уровня воды до отметки 50 мм более 10 мин допускается проводить испытание при большем значении начального градиента напора. В этом случае трубку с подставкой извлекают из стакана и ставят непосредственно на поддон.

В течение всего испытания не допускается снижение уровня воды в трубке ниже слоя гравия.

Определение коэффициента фильтрации песчаных грунтов, применяемых в дорожном и аэродромном строительстве

Настоящий метод распространяется на песчаные грунты, применяемые в дорожном и аэродромном строительстве для устройства дренирующих и морозозащитных слоев дорожной и аэродромной одежды и защитного слоя под балластной призмой железнодорожного пути.

Коэффициент фильтрации определяют на образцах грунта нарушенного сложения при максимальной плотности и оптимальной влажности, значения которых предварительно устанавливают по ГОСТ 22733.

Песок и воду, предназначенные для определения коэффициента фильтрации, выдерживают в лаборатории до выравнивания их температуры с температурой воздуха. Просеивают через сито с отверстиями 5 мм предварительно высушенный до воздушно-сухого состояния песчаный грунт и определяют его гигроскопическую влажность по ГОСТ 5180.

Отбирают в фарфоровую чашку пробу грунта способом квартования массой не менее 450 г. Увлажняют с помощью мерного цилиндра отобранную пробу до оптимальной влажности и выдерживают ее в эксикаторе с водой не менее 2 ч; пески крупные и средней крупности допускается не выдерживать в эксикаторе.

Необходимый для увлажнения объем воды Q, вычисляют по формуле:

где m — масса пробы грунта, г;

W0 — оптимальная влажность грунта, доли единицы;

Wg — гигроскопическая влажность грунта, доли единицы;

ρw- плотность воды, принимаемая равной 1 г/см3.

Из подготовленной пробы влажного грунта отбирают навеску массой m1 для помещения в фильтрационную трубку прибора и навеску для контрольного определения фактической влажности грунта по ГОСТ 5180.

Массу навески m1, г, вычисляют по формуле:

где V — объем грунта в трубке, см3;

ρmax- максимальная плотность сухого грунта, установленная по ГОСТ 22733, г/см3.

Трубку прибора заполняют грунтом в следующем порядке:

— съемное перфорированное дно с латунной сеткой, покрытой кружком высокопористого материала, смоченного водой, крепят к трубке и ставят ее на жесткое массивное основание;

— навеску влажного грунта массой m1 делят на три порции и последовательно укладывают их в трубку, уплотняя каждую из них с помощью трамбовки, проводя по 40 ударов груза с высоты 300 мм; перед укладкой каждой порции поверхность предыдущей уплотненной порции взрыхляют ножом на глубину 1-2 мм;

— измеряют линейкой расстояние от верхнего края трубки до поверхности уплотненного грунта; измерения проводят не менее чем в трех точках; в расчет принимают среднее значение.

При высоте образца грунта в трубке более 100 мм проводят дополнительное уплотнение, которое заканчивают при высоте образца (100±1) мм.

Укладывают на поверхность грунта слой гравия (фракция 2-5 мм) толщиной 5-10 мм.

Устанавливают трубку с грунтом на подставку и вместе с ней помещают в стакан, который постепенно наполняют водой до верха. Помещают стакан с трубкой в емкость для воды и заполняют ее до уровня выше слоя гравия на 10-15 мм.

После появления воды в трубке над слоем гравия доливают водой верхнюю часть трубки примерно на 1/3 ее высоты. Извлекают стакан с трубкой из емкости и устанавливают его на поддон 8. В этом случае начальный градиент напора воды в образце грунта равен единице.

Проведение испытания:

— доливают водой трубку не менее чем на 5 мм выше нулевого деления;

— дожидаются снижения уровня воды в пьезометре 2 до отметки «0» и включают секундомер;

— фиксируют время снижения уровня воды в пьезометре до отметок 10, 20, 30, 40 и 50 мм.

При времени падения уровня воды до отметки 50 мм более 10 мин допускается проводить испытание при большем значении начального градиента напора. В этом случае трубку с подставкой извлекают из стакана и ставят непосредственно на поддон. В течение всего испытания не допускается снижение уровня воды в трубке ниже слоя гравия.

Определение коэффициента фильтрации песка ГОСТ 25584-90

Коэффициент фильтрации по ГОСТ 25584 характеризует скорость прохождения воды через толщу песка. Это важная величина, особенности в такой отрасли как строительство зданий, сооружений и дорог. Для материала, который пригоден для использования в качестве основания несущих элементов, коэффициент не должен быть меньше 1. Показатель говорит о расстоянии, преодолеваемом водой в течение суток, единица измерения – м/сут.

Без определения коэффициента фильтрации невозможно выяснить доступную область применения песка. Максимальное значение свидетельствует об отсутствии примесей, в том числе глины. Жидкость должна проходить без препятствий, не задерживаться. В этом случае материал отлично подходит в качестве наполнителя для цементных растворов, из которых изготавливают ответственные элементы конструкций. Также его можно использовать в кладочном растворе.

Если лабораторный тест определил, что коэффициент не превышает 1 м/сут., то в области строительств такой материал можно использовать для оштукатуривания стен.

Особенно препятствует нормальной фильтрации глина. Если ее содержание велико, то водонепроницаемость материала будет значительной. Для песка в строительстве – это большой минус. Крупные песчинки также играют роль. Их размер в идеале не должен превышать 1–2 мм.

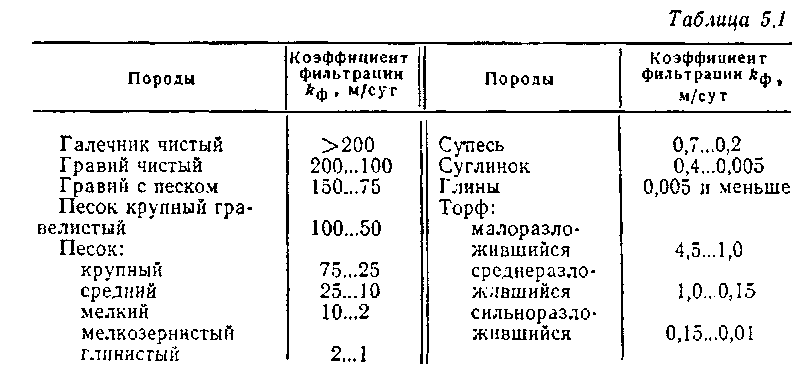

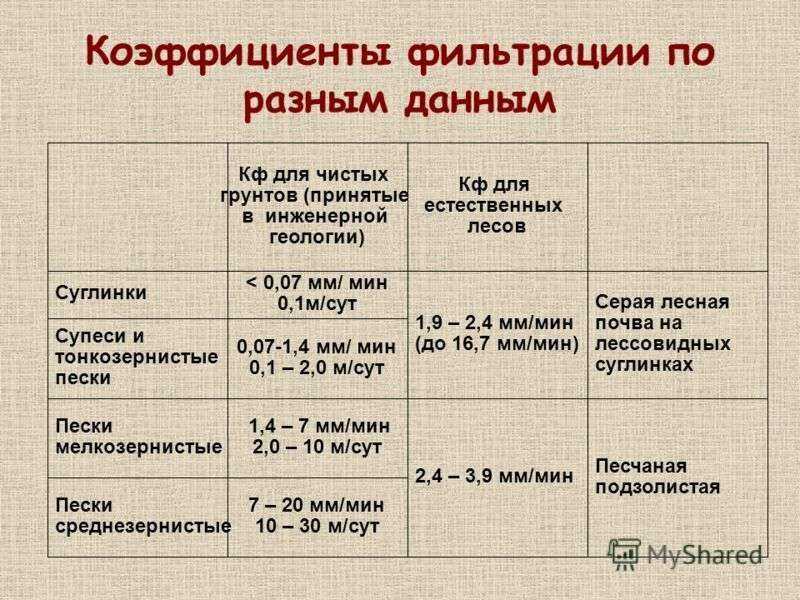

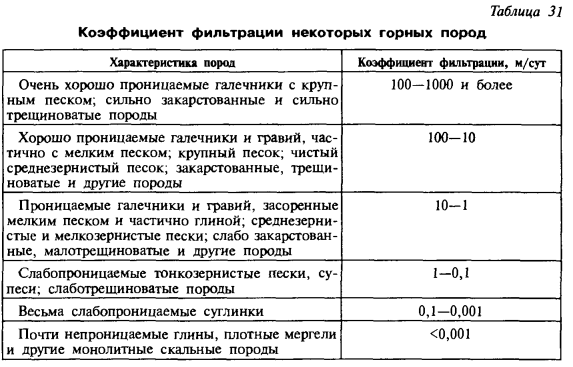

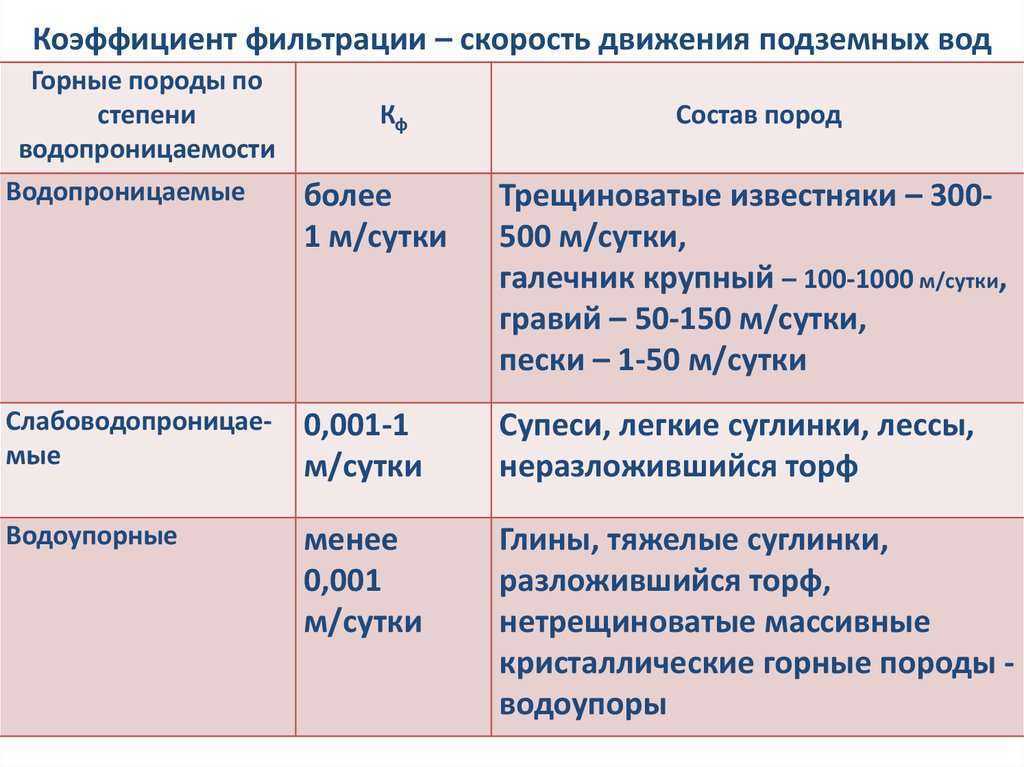

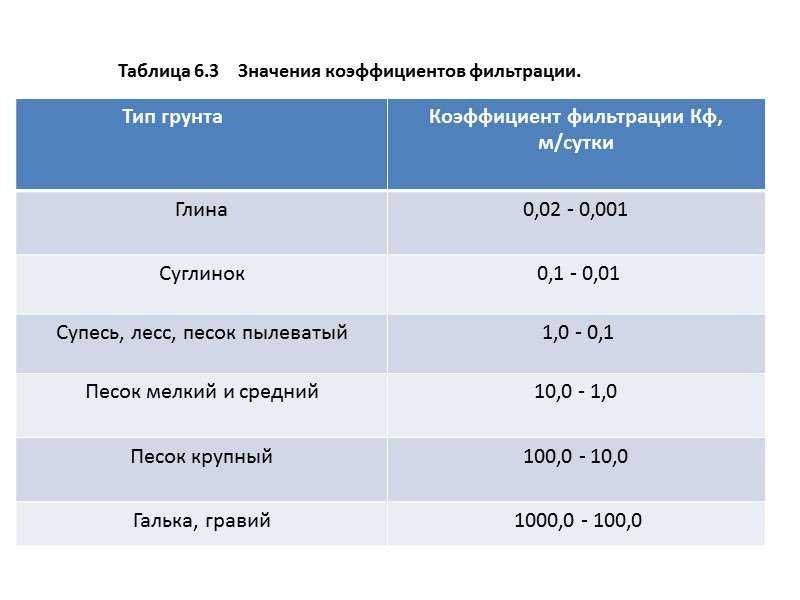

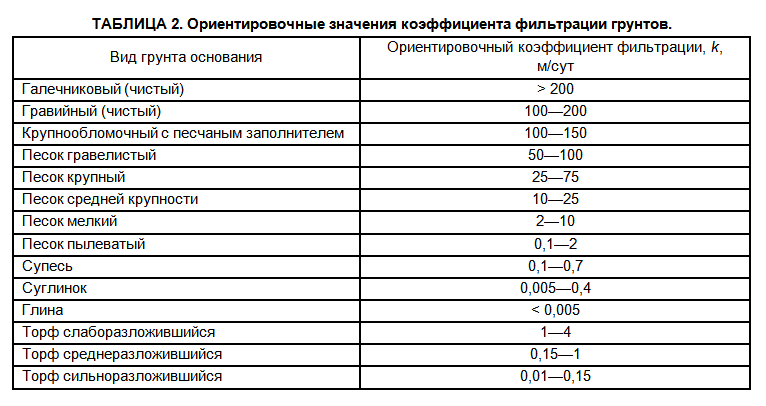

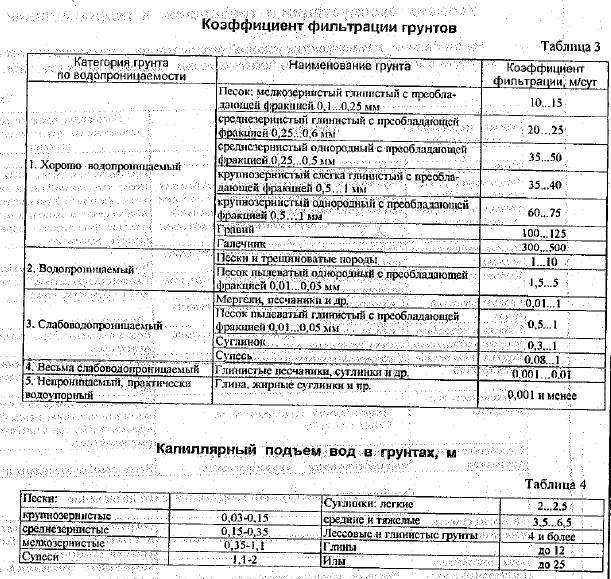

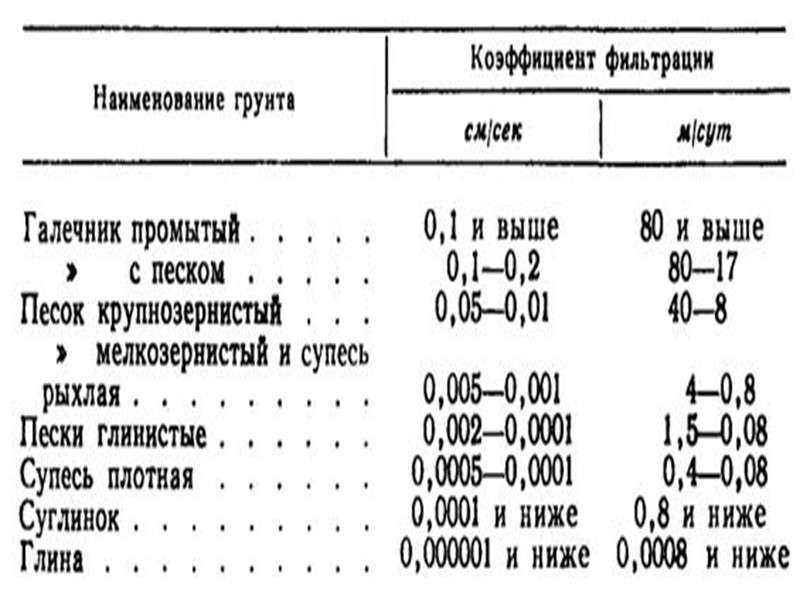

Благодаря значительному времени, в течение которого для хозяйственной деятельности применяется песок, накопилось достаточно статистических данных, позволяющих выявить закономерность между его происхождением и коэффициентом фильтрации. Например:
