Стандарты ЕСКД по оформлению чертежей

Единая система конструкторской документации (ЕСКД) была разработана и внедрена, поскольку в ней в свое время возникла острая и насущная необходимость. Она была вызвана несколькими причинами, среди которых важнейшими явились следующие:

• Потребность в том, чтобы повсеместно соблюдались единые правила составления и оформления чертежей;

• Потребность в приведении к единообразию и унификации размеров и форм изделий;

• Потребность в обеспечении условий конкурентоспособности отечественных изделий на мировом рынке.

Основная надпись

Чтение чертежей

Материалы в сечениях

Шероховатость

Аксонометрические проекции

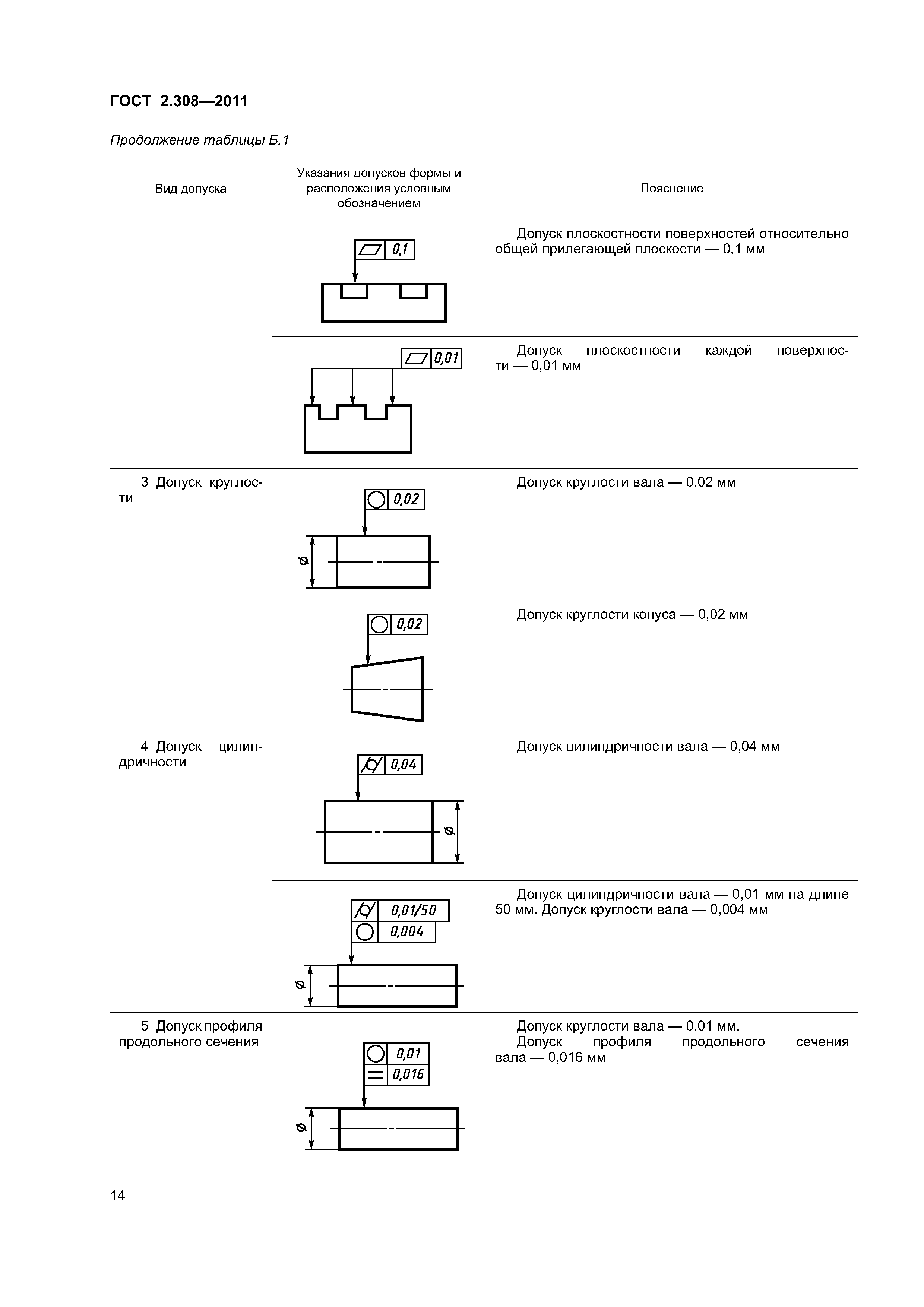

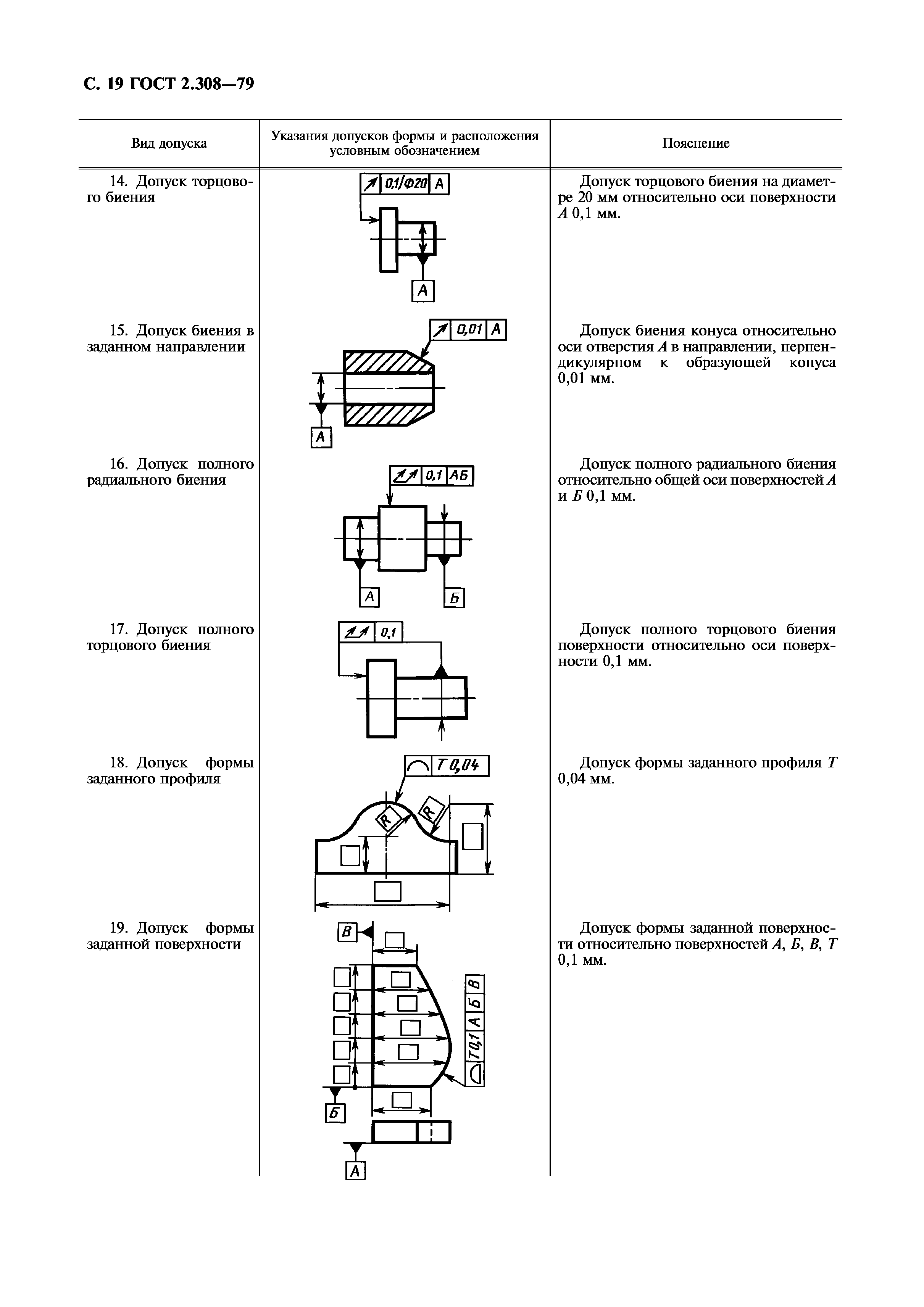

Отклонения форм поверхностей

Термообработка

Обозначения буквенные

Размеры отверстий

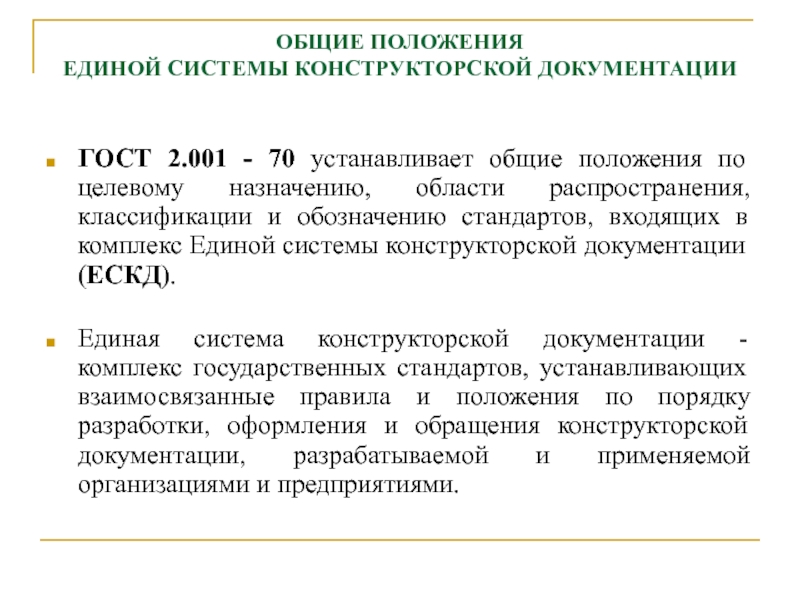

Единая система конструкторской документации представляет собой целый комплекс стандартов, с помощью которых обеспечивается целый рад важнейших условий. К таковым относится единообразие обозначений и оформления; определение четких и однозначных правил хранения, учета, сроков действия; определение того, каким образом в чертежи вносятся изменения и исправления, а также того, как именно они распространяются на все остальные разновидности изделий, а также отрасли промышленности.

Одной из наиболее характерных особенностей ЕСКД является то, что эта система касается не только графической составляющей чертежей. Она регламентирует использование всех элементов, которые применяются при составлении конструкторской и технической документации.

По сути дела, Единая система конструкторской документации представляет собой совокупность государственных стандартов, которые устанавливают связанные между собой правила и нормы, касающиеся оформления, разработки и обращения с ней. Необходимо также подчеркнуть, что ЕСКД охватывает собой стадии проектирования, изготовления, эксплуатации, технического обслуживания и ремонта изделий. Следует также заметить, что Единая система конструкторской документации применяется не только в машиностроении, но также и в приборостроении, а также в некоторых смежных с ними отраслях промышленности.

Единая система конструкторской документации устанавливает наиболее оптимальные правила, согласно которым выполняются, оформляются и выпускаются в обращение технические чертежи и сопровождающие их материалы. Она обеспечивает:

• Использование при проектировании различных изделий только самых современных средств и методов разработки;

• Взаимообмен разнообразной конструкторской документацией без необходимости ее переоформления;

• Полную и при этом самую оптимальную комплектность конструкторской документации;

• Возможность автоматизации и механизации процессов обработки, как самой документации, так и содержащихся в ней сведений;

• Правильность эксплуатации изделий;

• Надлежащее качество выпускаемой продукции;

• Безопасность изделий для пользователей, их соответствие нормам и правилам охраны окружающей среды;

• Возможность унификации и стандартизации изделий в процессе их проектирования и разработки;

• Снижение трудоемкости выпуска изделий, а также сроков их производства;

• Возможность осуществления сертификации изделий в кратчайшие сроки.

Кроме того, Единая система конструкторской документации дает возможность создавать на ее основе совместимые с различными международными стандартами автоматизированные системы и единые информационные базы.







ГОСТ Р 2.901-99 ЕСКД. Документация, отправляемая за границу. Общие требования

ГОСТ Р 2.901-99

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Единая система конструкторской документации

ДОКУМЕНТАЦИЯ, ОТПРАВЛЯЕМАЯ ЗА ГРАНИЦУ

Общие требования

ГОССТАНДАРТ РОССИИ

Москва

Предисловие

1 РАЗРАБОТАН Всероссийским научно-исследовательским институтом стандартизации и сертификации в машиностроении (ВНИИНМАШ) Госстандарта России

ВНЕСЕН Научно-техническим управлением Госстандарта России

2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 18 августа 1999 г. № 255-ст

3 ВВЕДЕН ВПЕРВЫЕ

ГОСТ Р 2.901-99

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Единая система конструкторской документации

ДОКУМЕНТАЦИЯ, ОТПРАВЛЯЕМАЯ ЗА ГРАНИЦУ

Общие требования

Unified system for design documentation.
Documentation to be sent abroad.
General requirements

Дата введения 2000-07-01

Настоящий стандарт распространяется на конструкторскую документацию (далее – документы) изделий всех отраслей промышленности, отправляемых за границу РФ (другим государствам), и устанавливает общие требования к оформлению.

На основании настоящего стандарта допускается, при необходимости, разрабатывать стандарты на изделия конкретных видов техники с учетом специфики изделия и (или) фирмы, и (или) государства, куда отправляют документы.

Допускается в контракте (договоре) на поставку документов устанавливать дополнительные требования к стандарту.

Допускается изготовление и поставка продукции на экспорт в соответствии с требованиями международных, региональных и национальных стандартов других стран и стандартов зарубежных стран по предложению потребителя (заказчика) этих стран на договорной (контрактной) основе ( ГОСТ Р 1.0).

Требования настоящего стандарта выполняются расположенными на территории РФ предприятиями, организациями и объединениями предприятий, в том числе союзами, ассоциациями, концернами, акционерными обществами, межотраслевыми, региональными и другими объединениями (далее – предприятия) независимо от форм собственности и подчинения, а также органами управления в РФ.

Требования настоящего стандарта не распространяются на конструкторскую документацию на изделия, разработанные и (или) поставляемые по заказу Министерства обороны РФ.

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 2.004-88 Единая система конструкторской документации. Общие требования к выполнению конструкторских и технологических документов на печатающих и графических устройствах вывода ЭВМ

ГОСТ 2.102-68 Единая система конструкторской документации. Виды и комплектность конструкторских документов

ГОСТ 2.104-68 Единая система конструкторской документации. Основные надписи

ГОСТ 2.105-95 Единая система конструкторской документации. Общие требования к текстовым документам

ГОСТ 2.114-95 Единая система конструкторской документации. Технические условия

ГОСТ 2.501-68 Единая система конструкторской документации. Правила учета и хранения

ГОСТ 2.503-90 Единая система конструкторской документации. Правила внесения изменений

ГОСТ 2.601-95 Единая система конструкторской документации. Эксплуатационные документы

ГОСТ 2. 602-95 Единая система конструкторской документации. Ремонтные документы

ГОСТ 2.603-68 Единая система конструкторской документации. Внесение изменений в эксплуатационную и ремонтную документацию

ГОСТ 28388-89 Системы обработки информации. Документы на магнитных носителях данных. Порядок выполнения и обращения

В настоящем стандарте применяют следующие термины с соответствующими определениями:

заказчик документов (ЗД): Предприятие или орган управления РФ, выдавший заказ или заключивший контракт (договор) на поставку документации за границу;

поставщик документов (ПД): Предприятие, осуществляющее поставку документации за границу;

предприятие – держатель подлинников документов (ПДП): Предприятие, осуществляющее учет, хранение, ведение подлинников документов и имеющее право вносить в них изменения, а также поставлять копии и (или) дубликаты документов своим абонентам;

предприятие-изготовитель (ПИ): Предприятие, осуществляющее изготовление изделий.

4.1 Документы отправляют на бумажных носителях информации, на печатающих и графических устройствах вывода ЭВМ, на магнитных носителях.

4.2 Документы, отправляемые за границу, предназначены для:

– эксплуатации изделий,

– организации производства и (или) ремонта изделий.

При этом отправляемые документы должны быть разработаны с учетом требований настоящего стандарта или подготовлены копии по требованиям настоящего стандарта, если подлинники были разработаны ранее.

Документы не должны содержать сведения ограниченного распространения. Объем документов оговаривают в контракте (договоре) на поставку документов.

4.3 Основанием для поставки документов в общем случае служит контракт, который составляют по решению (постановлению) органа управления РФ или в порядке инициативы.

Условием поставки документов является наличие у ПД лицензии на право внешнеэкономической деятельности в соответствии с правовыми актами и нормативными документами РФ в этой области.

4.4 Поставку документов производит ПД, который является ПДП, или сторонняя организация, осуществляющая эту поставку на основании контракта.

4.5 Документы по техническому содержанию должны соответствовать документам на изделия, предназначенным для внутренних поставок. При необходимости, документы, разрабатываемые для отправки, могут содержать дополнительные требования, предъявляемые ЗД (при наличии) и согласованные с ПДП.

4.6 Документы (изменения к ним) выполняют на русском языке. По согласованию с ПД документы (изменения к ним) выполняют на русском и иностранных языках.

Допускается к документам (изменениям), выполненным на русском языке, прилагать аутентичный текст на иностранном языке, удостоверенный в соответствующем порядке. При этом документы на русском языке являются основными. Все это должно быть оговорено в контракте на поставку.

4.7 При оформлении документа (изменения к нему) на двух языках и более русский текст располагают первым при построчном расположении текста или при расположении его на чертежах, схемах, в основной надписи документа, спецификациях, таблицах, на иллюстрациях, например:

Таблица 1

Позиция Position	Обозначение Designation	Наименование Name
1	АБВГ. 307141.317	Бак масляный Oil tank
2	ТЛБВ .406123.515	Манометр Pressure gauge
3	АБВГ.492211.201	Вентиль запорный Stop valve

в левой колонке на странице при расположении текста колонками, например:

НАЗНАЧЕНИЕ Контроллеры переменного тока серии ККТ-100 предназначены для пуска, регулирования скорости и реверсирования

PURPOSE ККТ -100 type a. c. controllers are intended for starting-up, speed controlling and reversing

4.8 Иллюстрации, поясняющие содержание текста на русском и иностранных языках, должны быть общими, например:

… в первую очередь необходимо поджать провода от контрольного прибора 3 под головки винтов 1 испытательных клемм и только после этого вывинтить штекер 2 (рисунок 1)

… primarily, stud 2 can be unscrewed only after the wires running from instrument 3 to terminal screws 1 have been tightened (Figure 1)

Рисунок 1 – Пример применения клеммы типа КИ-4М

Figure I. An example of using КИ -4 М type terminals

Иллюстрации следует выполнять по ГОСТ 2.105.

4.9 Цифровые данные и буквенные обозначения в документах при построчном расположении текста указывают один раз для русского и иностранного текста.

Буквенные обозначения на русском языке на иностранный язык не переводят.

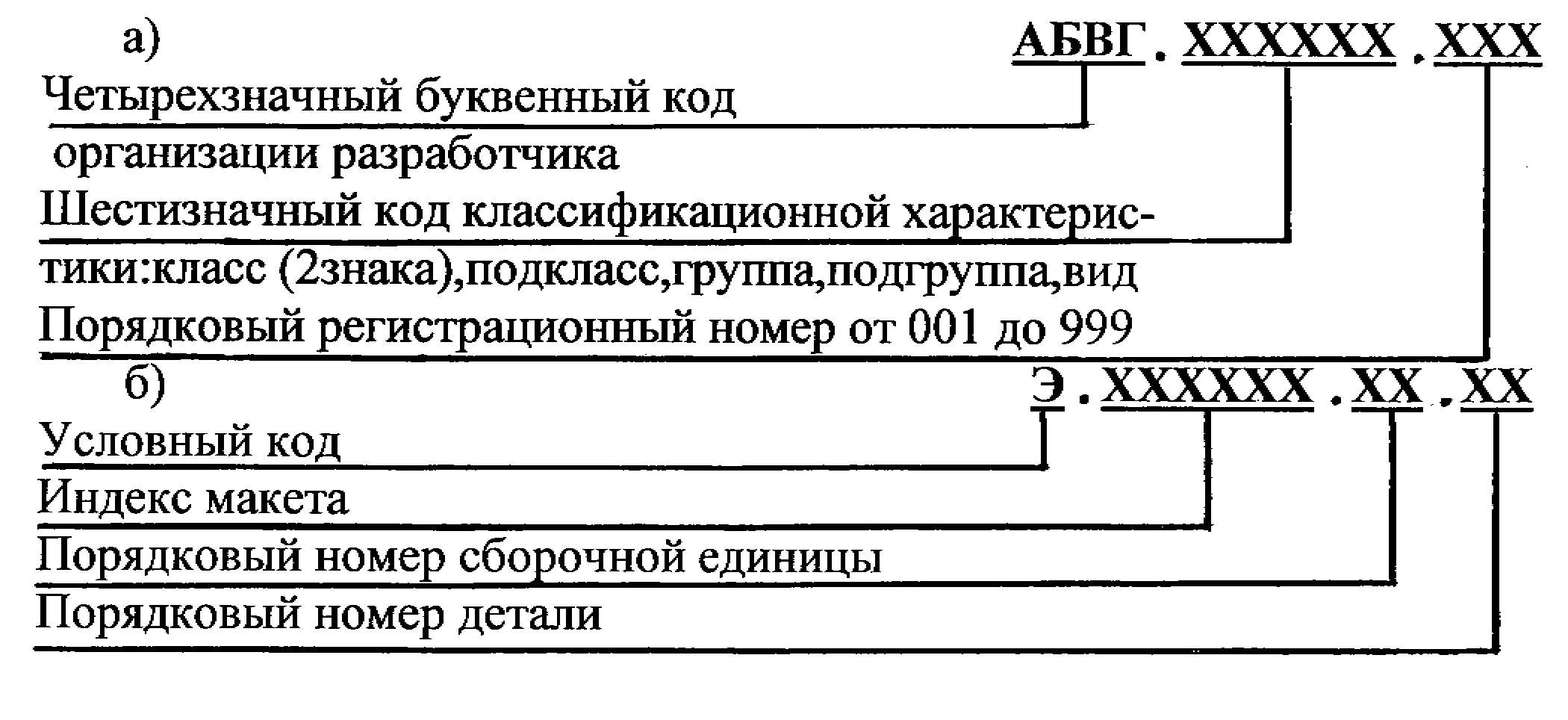

4.10 Буквы, входящие в обозначение документов, указывают только на русском языке.

4.11 Документы (изменения к ним) отправляют в копиях, их комплектность и количество экземпляров определяются контрактом.

Документы на покупные изделия, применяемые в изделии, оформляют ПДП этих документов или по его разрешению другие организации и передает их ПД в соответствии с контрактом.

4.12 Изменения в документы вносят в соответствии с требованиями ГОСТ 2.503 и ГОСТ 2.603. Изменения досылают, как правило, в тех случаях, если без них могут возникнуть затруднения при эксплуатации, ремонте или изготовлении изделий либо могут возникнуть дефекты в поставленных, изготовленных и ремонтируемых изделиях.

4.13 Изменения в отправляемые документы вносит предприятие, определенное контрактом на поставку, как правило, ПДП.

4. 14 Изменения в копии вносят заменой копий новыми, снятыми с подлинников, исправленных по извещению. В случае нецелесообразности замены копий допускается исправлять их черными тушью, чернилами или пастой по правилам, установленным для подлинников. Внесение изменений в копии подчисткой не допускается. О необходимости исправления копий указывают в графе «Содержание изменений» извещения: «Копии исправить» ( ГОСТ 2.503).

4.15 Документы не должны содержать сведений, не имеющих прямого отношения к назначению этих документов, за исключением случаев, установленных законодательством и нормативными документами РФ. Перечень таких сведений определяется документом ЗД в соответствии с установленным порядком.

4.16 Необходимость применения нормативных документов по стандартизации в отношении продукции, производимой на территории РФ с целью вывоза ее с территории или организации ее производства за границей, а также порядок передачи этих документов за границу определяется контрактом (п. 4.3), за исключением случаев, установленных законодательством и нормативными документами РФ.

4.17 При наличии в документах сокращенных слов и условных обозначений, не установленных в стандартах, пояснения к ним помещают в виде перечня непосредственно в документе либо оформленного в виде приложения.

4.18 Подлинники документов на русском и иностранном языках или на иностранном языке должны иметь одинаковое обозначение с подлинниками документов, выполненными на русском языке. Им присваивают самостоятельные инвентарные номера и на каждый подлинник составляют карточку учета, в которой в графе «Наименование» указывают в скобках, на каком языке выполнен документ, например: «(на русском и французском языках)» или «(на английском языке)».

На карточках учета подлинника, выполненного на русском языке, в графе «Наименование» указывают в скобках, на каких иностранных или русском и иностранных языках выполнен данный подлинник и соответствующие инвентарные номера этих подлинников, например: «(на русском и французском языках – подл. инв. № 536)» или «(на английском языке - подл. инв. № 237)».

Подлинники документов, выполненных для отправки, подлежат учету и хранению в соответствии с требованиями ГОСТ 2.501. Как правило, их хранят в папках или футлярах отдельно от документов, выполненных для использования на территории РФ. Форма, размеры, материал и другие требования к оформлению папок и футляров настоящим стандартом не устанавливаются.

4.19 Основную надпись в отправляемых документах выполняют по ГОСТ 2.104 со следующими изменениями:

– в графе 9 указывают наименование или аббревиатуру ПД или ПДП. По согласованию с ЗД графу разрешается не заполнять;

– в графе 10 указывают характер работы, выполняемой лицом, подписывающим документ. При выполнении документа на двух языках и более в одном издании помещают не более трех подписей: разработчика, нормоконтролера и лица, утвердившего документ;

– в графе 24 указывают, на каком иностранном языке выполнен документ;

– графы 11, 25, 27, 28, 29 и 30 не заполняют или исключают содержащийся в них текст.

4.20 В отправляемых документах допускается за внешней рамкой формата по короткой стороне листа помещать дополнительные графы основной надписи (формы 2 – 4 приложения А ), заполняемые в соответствии с требованиями ГОСТ 2.104 .

4.21 На свободном поле за пределами дополнительных граф основной надписи помещают сведения о согласовании документа и другие служебные отметки.

При отправке документов дополнительные графы основной надписи и сведения о согласовании документа должны быть изъяты.

4.22 Документы, выполненные на печатающих и графических устройствах ЭВМ, оформляют в соответствии с требованиями ГОСТ 2.004 и настоящего стандарта.

4.23 Документы, выполненные на магнитных носителях данных, оформляют в соответствии с требованиями ГОСТ 28388 и настоящего стандарта.

5.1 Эксплуатационные документы (ЭД) комплектуют в соответствии с требованиями ГОСТ 2. 601 или другими нормативными документами в этой области, условиями контракта с исключением «Ведомости эксплуатационных документов».

5.2 Из документов исключают сведения о гарантиях изготовителя (поставщика), рекламациях, цене, кодах продукции и другие, если наличие этих сведений не оговорено в контракте на поставку изделия.

5.3 ЭД к моменту их отправки должны отражать фактическое состояние поставляемого изделия.

5.4 Формат документов, способ издания, материал издания и обложки должны быть определены в контракте на поставку изделия.

5.5 Документы издают:

– раздельными изданиями на русском и иностранных языках;

– одним изданием на русском и на одном или нескольких иностранных языках.

5.6 При издании документов типографским способом обложку выполняют однокрасочной или многокрасочной. На обложке указывают:

– наименование и обозначение изделия;

– наименование и обозначение документа;

– наименование и местонахождение ПД, если это оговорено в контракте.

6.1 Для организации производства изделий отправляют рабочую конструкторскую документацию. Ее комплектуют в соответствии с требованиями ГОСТ 2.102, за исключением «Ведомости покупных изделий».

Технические условия отправляют, если это оговорено в контракте на поставку. При этом они должны быть составлены с учетом требований ГОСТ 2.114 и настоящего стандарта.

Примечание – Допускается отправка документов технического предложения, эскизного или технического проектов, если это оговорено в контракте на поставку документации.

6.2 Для организации ремонта изделий за границу отправляют рабочую конструкторскую документацию. Ее комплектуют в соответствии с требованиями ГОСТ 2.602, за исключением «Ведомости покупных изделий».

6.3 В документах должны быть отражены все изменения, внедренные в производство и утвержденные к моменту отправки документации.

Примечания

1 При необходимости допускается прикладывать к отправляемым документам «Извещения об изменении», выпущенные во время оформления документов к отправке.

2 Если документы отправляют в качестве справочного материала, то они могут быть переданы без внесения изменений.

6.4 При снятии копий с подлинников, в которых указаны недействующие нормативные документы, технические условия и т.п., к отправляемой документации прикладывают таблицы замены на действующие нормативные документы, технические условия, составленные по форме 1 приложения А.

Примечание – При наличии в комплекте документов «Ведомости ссылочных документов» таблицы не составляют. В этом случае корректируется «Ведомость ссылочных документов».

6.5 Как правило, сведения из негосударственных нормативных документов (отраслевые стандарты, стандарты предприятий и т.п.), на которые имеются ссылки в документах, оформляют в виде графических и (или) текстовых документов, включаемых в комплект отправляемых документов.

6.6 Основные надписи документов заполняют в соответствии с требованиями 4. 20 настоящего стандарта.

6.7 Примеры форм спецификации и основной надписи в случае выполнения документа на нескольких языках приведены в формах 2- 4 приложения А.

Формы документов

Форма 1 – Таблица замены нормативных документов (стандартов) и технических условий

Обозначение и наименование стандарта и технических условий, указанных в конструкторском документе	Обозначение и наименование заменяющего стандарта и технических условий (на момент передачи)
1	2

Форма 2 – Спецификация и основная надпись для текстовых документов (первый и заглавный листы)

Примечание – Нумерация и расположение граф в дополнительной основной надписи соответствуют ГОСТ 2. 104.

Форма 3 – Основная надпись для текстовых конструкторских документов (последующие листы)

Примечание – Нумерация и расположение граф в дополнительной основной надписи соответствуют ГОСТ 2.104.

Форма 4 – Основная надпись на чертежах

Примечание – Нумерация и расположение граф в дополнительной основной надписи соответствуют ГОСТ 2.104.

Поправка ИУС 9-2003 г.

Ключевые слова: конструкторская документация, за границу, поставка

СОДЕРЖАНИЕ

1 Область применения . 1 2 Нормативные ссылки . 1 3 Определения . 2 4 Общие требования . 2 5 Требования к документам, отправляемым для эксплуатации поставляемых изделий . 4 6 Требования к документам, отправляемым для организации производства и (или) ремонта изделий . 4 Приложение А Формы документов . 5

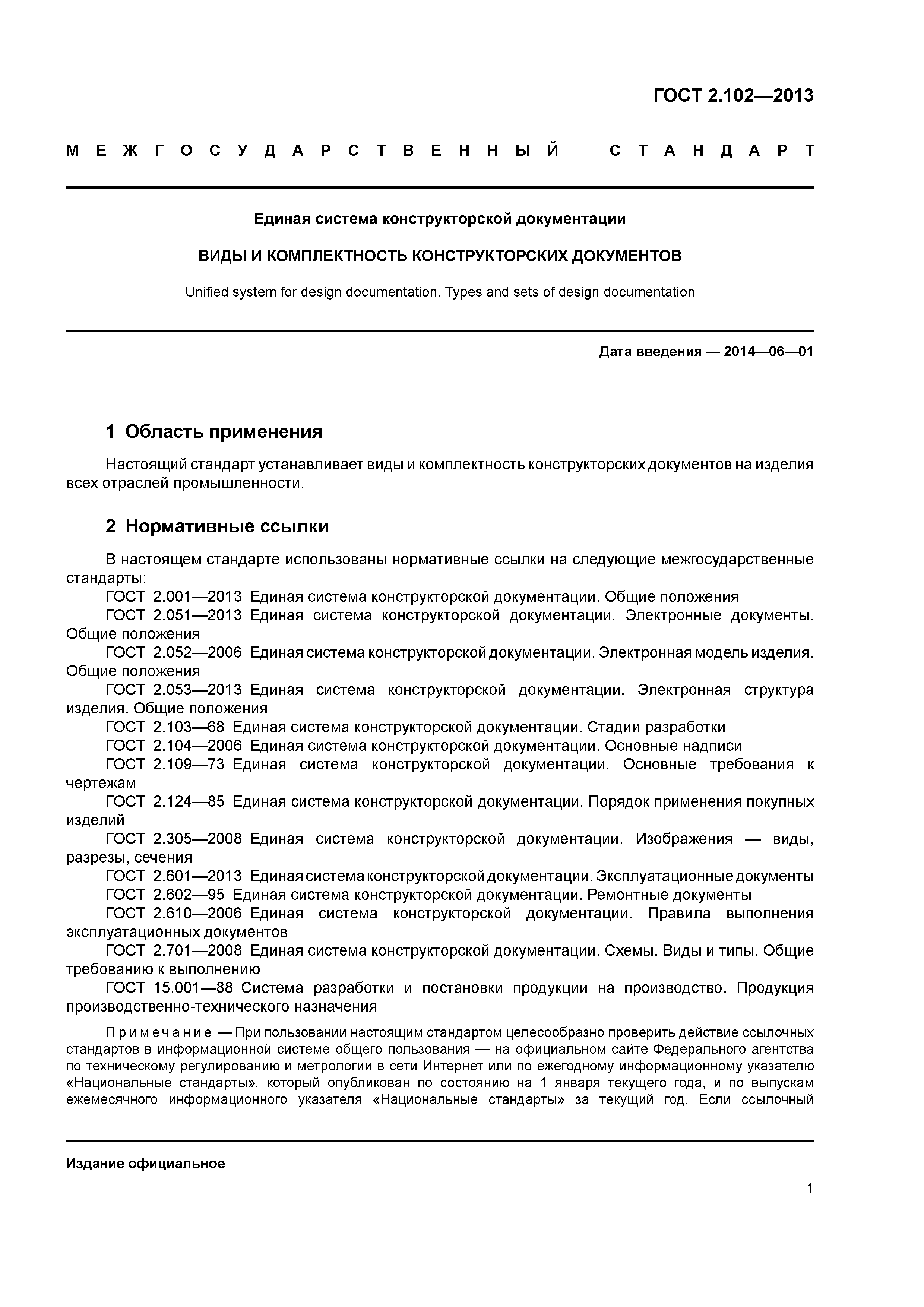

ГОСТ 2.102-68 ЕСКД. Виды и комплектность конструкторских документов

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ВИДЫ И КОМПЛЕКТНОСТЬ
КОНСТРУКТОРСКИХ ДОКУМЕНТОВ

ГОСТ 2.102-68

МОСКВА

2002

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Единая система конструкторской документации ВИДЫ И КОМПЛЕКТНОСТЬ КОНСТРУКТОРСКИХ ДОКУМЕНТОВ Unified system for design documentation. Types and sets of design documentations.

ГОСТ 2.102-68

Дата введения 1971-01-01

Настоящий стандарт устанавливает виды и комплектность конструкторских документов на изделия всех отраслей промышленности.

(Измененная редакция, Изм. № 3, 8).

1.1. (Исключен, Изм. № 8)

1.2. Конструкторские документы (именуемые в дальнейшем «документы»), подразделяют на виды, указанные в табл. 1 .

(Измененная редакция, Изм. № 8 ).

Таблица 1

Вид документа	Определение

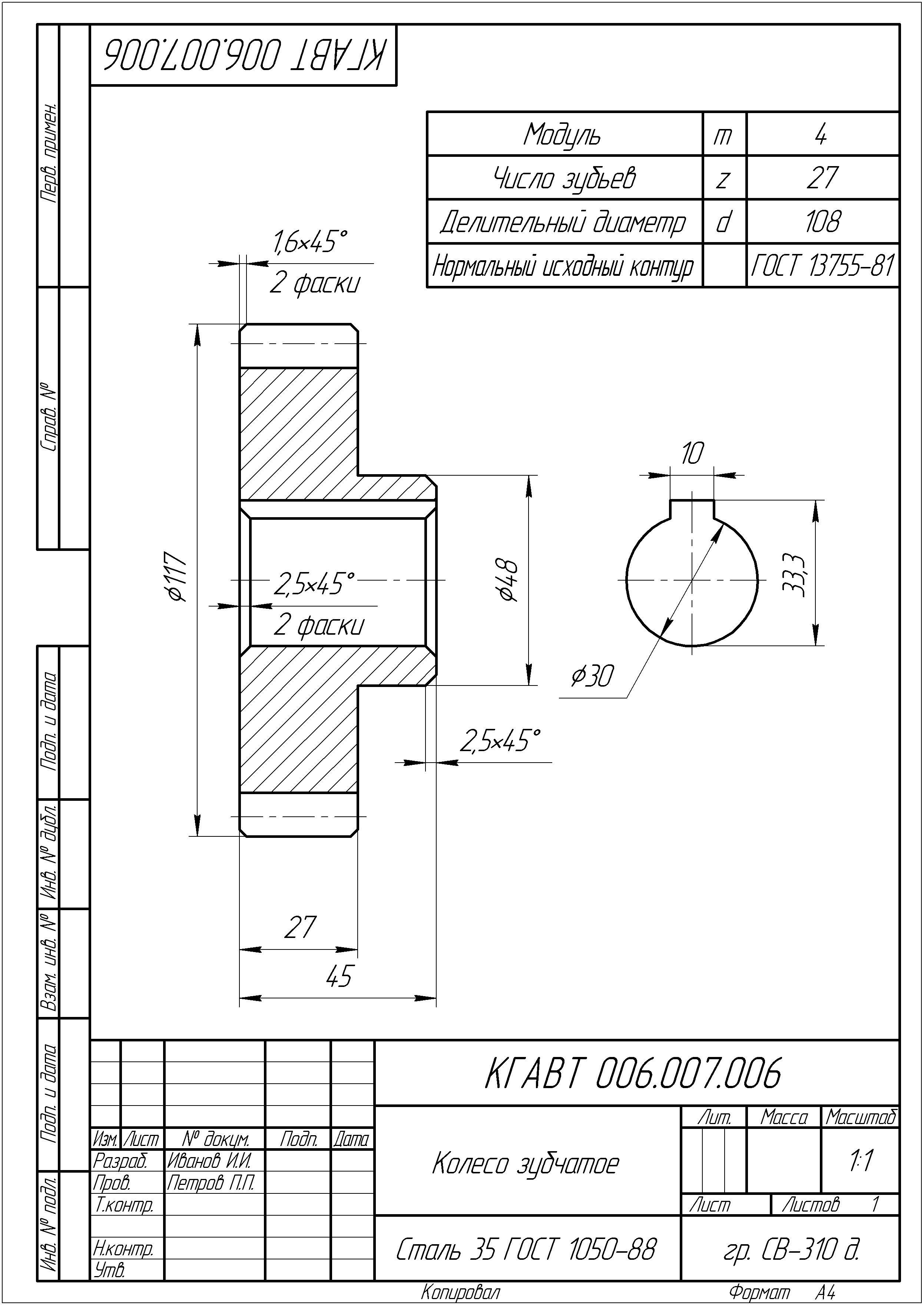

Чертеж детали	Документ, содержащий изображение детали и другие данные, необходимые для ее изготовления и контроля
Сборочный чертеж	Документ, содержащий изображение сборочной единицы и другие данные, необходимые для ее сборки (изготовления) и контроля. К сборочным чертежам также относят чертежи, по которым выполняют гидромонтаж и пневмомонтаж
Чертеж общего вида	Документ, определяющий конструкцию изделия, взаимодействие его составных частей и поясняющий принцип работы изделия
Теоретический чертеж	Документ, определяющий геометрическую форму (обводы) изделия и координаты расположения составных частей
Габаритный чертеж	Документ, содержащий контурное (упрощенное) изображение изделия с габаритными, установочными и присоединительными размерами
Электромонтажный чертеж	Документ, содержащий данные, необходимые для выполнения электрического монтажа изделия
Монтажный чертеж	Документ, содержащий контурное (упрощенное) изображение изделия, а также данные, необходимые для его установки (монтажа) на месте применения. К монтажным чертежам также относят чертежи фундаментов, специально разрабатываемых для установки изделия
Упаковочный чертеж	Документ, содержащий данные, необходимые для выполнения упаковывания изделия

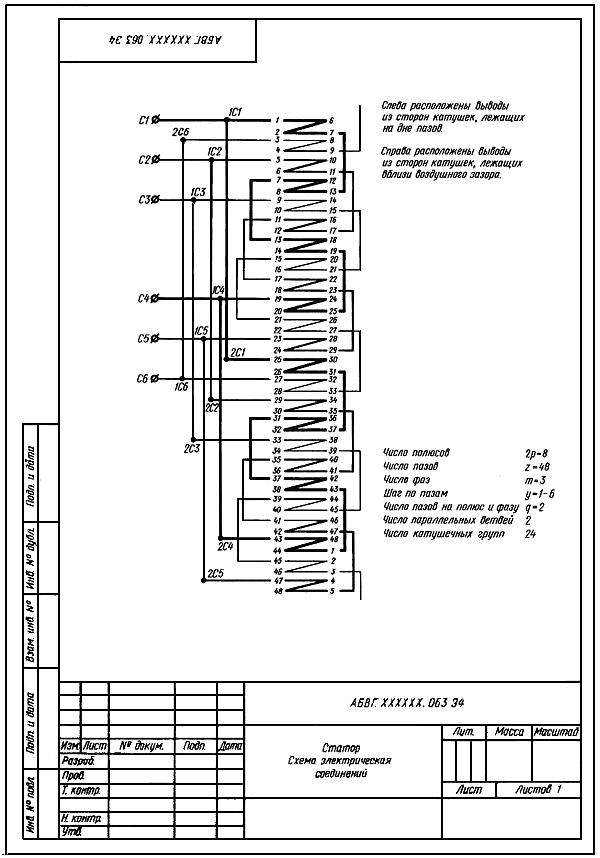

Схема	Документ, на котором показаны в виде условных изображений или обозначений составные части изделия и связи между ними
Спецификация	Документ, определяющий состав сборочной единицы, комплекса или комплекта
Ведомость спецификаций	Документ, содержащий перечень всех спецификаций составных частей изделия с указанием их количества и входимости
Ведомость ссылочных документов	Документ, содержащий перечень документов, на которые имеются ссылки в конструкторских документах изделия
Ведомость покупных изделий	Документ, содержащий перечень покупных изделий, примененных в разрабатываемом изделии
Ведомость разрешения применения покупных изделий	Документ, содержащий перечень покупных изделий, разрешенных к применению в соответствии с ГОСТ 2. 124
Ведомость держателей подлинников	Документ, содержащий перечень предприятий (организаций), на которых хранят подлинники документов, разработанных и (или) примененных для данного изделия
Ведомость технического предложения	Документ, содержащий перечень документов, вошедших в техническое предложение
Ведомость эскизного проекта	Документ, содержащий перечень документов, вошедших в эскизный проект
Ведомость технического проекта	Документ, содержащий перечень документов, вошедших в технический проект
Пояснительная записка	Документ, содержащий описание устройства и принципа действия разрабатываемого изделия, а также обоснование принятых при его разработке технических и технико-экономических решений
Технические условия	Документ, содержащий требования (совокупность всех показателей, норм, правил и положений) к изделию, его изготовлению, контролю, приемке и поставке, которые нецелесообразно указывать в других конструкторских документах
Программа и методика испытаний	Документ, содержащий технические данные, подлежащие проверке при испытании изделий, а также порядок и методы их контроля
Таблица	Документ, содержащий в зависимости от его назначения соответствующие данные, сведенные в таблицу
Расчет	Документ, содержащий расчеты параметров и величин, например, расчет размерных цепей, расчет на прочность и др.
Эксплуатационные документы	Документы, предназначенные для использования при эксплуатации, обслуживании и ремонте изделия в процессе эксплуатации
Ремонтные документы	Документы, содержащие данные для проведения ремонтных работ на специализированных предприятиях
Инструкция	Документ, содержащий указания и правила, используемые при изготовлении изделия (сборке, регулировке, контроле, приемке и т.п.)
перед видом документа «Чертеж детали»:
Электронная модель детали	Документ, содержащий электронную геометрическую модель детали и требования к ее изготовлению и контролю (включая предельные отклонения размеров, шероховатости поверхностей и др. )
после вида документа «Чертеж детали»:
Электронная модель сборочной единицы	Документ, содержащий электронную геометрическую модель сборочной единицы, соответствующие электронные геометрические модели составных частей, свойства, характеристики и другие данные, необходимые для сборки (изготовления) и контроля. К электронным моделям сборочных единиц также относят электронные модели для выполнения гидромонтажа и пневмомонтажа
после вида документа «Схема»:
Электронная структура изделия	Документ, содержащий в электронной форме состав сборочной единицы, комплекса или комплекта и иерархические отношения (связи) между его составными частями и другие данные в зависимости от его назначения
после вида документа «Пояснительная записка»:
Ведомость электронных документов	Документ, содержащий перечень документов, выполненных в электронной форме

(Измененная редакция, Изм. № 1, 4, 7, 8).

1.2а. Все графические документы (чертежи, схемы) могут быть выполнены в электронной форме как электронные чертежи и (или) как электронные модели изделия. Все текстовые документы могут быть выполнены в электронной форме. Вид документа и его наименование при этом сохраняются.

1.2б. Документы одного вида и наименования, независимо от формы выполнения, являются равноправными и взаимозаменяемыми.

1.3. Документы в зависимости от стадии разработки подразделяются на проектные (техническое предложение, эскизный проект и технический проект) и рабочие (рабочая документация).

(Введено дополнительно, Изм. № 8)

1.4. Наименования конструкторских документов в зависимости от способа их выполнения и характера использования приведены в табл. 2.

Таблица 2

Наименование документа	Определение
	Документы в бумажной форме	Документы в электронной форме
1. Оригиналы	Документы, выполненные на любом материале, предназначенные для изготовления по ним подлинников и заверенные разработчиком	Электронные документы, предназначенные для изготовления подлинников и подписанные электронной цифровой подписью (ЭЦП) разработчика
2. Подлинники	Документы, оформленные подлинными установленными подписями и выполненные на любом материале, позволяющем многократное воспроизведение с них копий. Допускается в качестве подлинника использовать оригинал, репрографическую копию или экземпляр документа, изданного типографским способом, завизированные подлинными подписями лиц, разработавших данный документ и ответственных за нормоконтроль	Электронные документы, оформленные установленными ЭЦП и предназначенные для получения с них копий
3. Дубликаты	Копии подлинников, обеспечивающие идентичность воспроизведения подлинника, выполненные на любом материале, позволяющем снятие с них копий	Электронные документы, полученные посредством электронного копирования подлинника, подписанные установленными ЭЦП лиц, ответственных за их изготовление, и предназначенные для изготовления с них копий
4. Копии	Документы, выполненные способом, обеспечивающим их идентичность с подлинником (дубликатом), и предназначенные для непосредственного использования при разработке, в производстве, эксплуатации, ремонте изделий. Копиями являются также микрофильмы-копии, полученные с микрофильма-дубликата	Электронные документы, выполненные способом, обеспечивающим идентичность их с подлинниками (дубликатами), подписанные установленными ЭЦП лиц, ответственных за их изготовление

(Измененная редакция, Изм. № 4, 8).

( Поправка, ИУС 4-2007).

1.4а. В случаях, когда одновременно применяют бумажные и электронные формы документов, допускается их взаимное преобразование друг в друга. При этом соблюдают следующие правила:

– преобразование не должно уменьшать порядковый номер документа по табл. 2;

– документы, полученные в результате взаимного преобразования, должны иметь соответствующие ссылки друг на друга;

– взаимное соответствие между этими документами обеспечивает разработчик

(Введено дополнительно, Изм. № 8)

1.5. Документы, предназначенные для разового использования в производстве «(документация материального макета, стендов для лабораторных испытаний и др.), допускается выполнять в виде эскизных конструкторских документов. Наименования эскизных документов в зависимости от способа выполнения и характера использования аналогичны приведенным в табл. 2.

(Измененная редакция, Изм. № 8).

2.1. При определении комплектности конструкторских документов на изделия следует различать:

основной конструкторский документ;

основной комплект конструкторских документов;

полный комплект конструкторских документов.

2.2. Основной конструкторский документ изделия в отдельности или в совокупности с другими записанными в нем конструкторскими документами полностью и однозначно определяют данное изделие и его состав.

За основные конструкторские документы в зависимости от формы выполнения принимают:

для деталей - чертеж детали и (или) электронную модель детали;

для сборочных единиц, комплексов и комплектов – спецификацию и (или) электронную структуру изделия .

Изделие, примененное по конструкторским документам, выполненным в соответствии со стандартами Единой системы конструкторской документации, записывают (включают) в документы других изделий, в которых оно применено, за обозначением своего основного конструкторского документа. Считается, что такое изделие применено по своему основному конструкторскому документу.

(Измененная редакция, Изм. № 8).

2.3. Основной комплект конструкторских документов изделия объединяет конструкторские документы, относящиеся ко всему изделию (составленные на все данное изделие в целом), например, сборочный чертеж, принципиальная электрическая схема, технические условия, эксплуатационные документы.

Допускается, при необходимости, в комплект конструкторской документации включать документы различных форм выполнения (бумажная и электронная) одного вида (табл. 1 ).

(Измененная редакция, Изм. № 8).

Конструкторские документы составных частей в основной комплект документов изделия не входят.

2.4. Полный комплект конструкторских документов изделия составляют (в общем случае) из следующих документов:

основного комплекта конструкторских документов на данное изделие;

основных комплектов конструкторских документов на все составные части данного изделия, примененные по своим основным конструкторским документам.

Примеры построения полного комплекта конструкторских документов комплекса приведены в приложениях А и Б.

(Измененная редакция, Изм. № 8).

2.5. В основной комплект конструкторских документов изделия могут входить также групповые конструкторские документы, если эти документы распространяются и на данное изделие, например, групповые технические условия.

2.6. Номенклатура конструкторских документов, разрабатываемых на изделия, в зависимости от стадий разработки приведена в табл. 3 .

При выполнении и (или) формировании комплекта конструкторской документации вид документа и форму выполнения устанавливает разработчик, если это не указано в техническом задании.

(Измененная редакция, Изм. № 8 ).

Таблица 3

Код документа	Наименование документа	Техническое предложение	Эскизный проект	Технический проект	Рабочая документация на				Дополнительные указания
					детали	сборочные единицы	комплексы	комплекты
–	1. Электронная модель детали	–	–	○1	●1	–	–	–	Требования по ГОСТ 2.052
–	2. Чертеж детали	–	–	○1	●1	–	–	–	Допускается не выпускать чертеж (модель) в случаях, оговоренных в ГОСТ 2. 109
ЭСБ	3. Электронная модель сборочной единицы	○4	○4	○4	–	○4	○4	○4	Требования по ГОСТ 2.052
СБ	4. Сборочный чертеж	–	–	–	–	●2	–	–	–
ВО	5. Чертеж общего вида	○4	○4	●4	–	–	–	–	–
ТЧ	6. Теоретический чертеж	–	○4	○4	○	○4	○4	–	–
ГЧ	7. Габаритный чертеж	○	○	○2; 4	○4	○2; 4	○	–	–
МЭ	8. Электромонтажный чертеж	–	–	–	–	○	–	–	–
МЧ	9. Монтажный чертеж	–	–	–	–	○2	○	○	–
УЧ	10. Упаковочный чертеж	–	–	–	○4	○	○	○	–
По ГОСТ 2. 701	11. Схемы	○	○	○	–	○	○	○	Номенклатура различных видов схем установлена ГОСТ 2.701
–	12. Электронная структура изделия	○	○	○	–	●	●	●	Требования по ГОСТ 2. 053
–	13. Спецификация	–	–	–	–	●	●	●	Спецификацию комплектов монтажных, сменных и запасных частей, инструмента, принадлежностей и материалов, укладок, тары допускается не составлять, если изделия и материалы, входящие в комплект, целесообразно записывать непо средственно в спецификацию изделия, для которого они предназначаются
ВС	14. Ведомость спецификаций	–	–	–	–	○	○	○	Ведомость спецификаций рекомендуется составлять на комплексы и сборочные единицы, имеющие две и более ступени входимости составных частей и предназначенные для самостоятельной поставки. При передаче конструкторской документации предприятию-изготовителю составление ведомости спецификаций на эти изделия обязательно
ВД	15. Ведомость ссылочных документов	–	–	–	–	○	○	○	Ведомость ссылочных документов составляют при передаче конструкторской документации организации-изготовителю, ее допускается выпускать к моменту передачи документации. При передаче документации на комплекс допускается составлять только одну (общую) ведомость на всю передаваемую документацию комплекса
ВП	16. Ведомость покупных изделий	–	○	○	–	○	○	○	Ведомость покупных изделий рекомендуется составлять на изделия, предназначенные для самостоятельной поставки
ВИ	17. Ведомость разрешения применения покупных изделий	–	○	○	–	○	○	○	Ведомость разрешения применения покупных изделий рекомендуется составлять на изделия, предназначенные для самостоятельной поставки
ДП	18. Ведомость держателей подлинников	–	–	–	–	○	○	○	–
ПТ	19. Ведомость технического предложения	●	–	–	–	–	–	–	Ведомость технического предложения, ведомость эскизного проекта, ведомость технического проекта и пояснительную записку для сборочных единиц и комплексов не составляют, если они входят в состав более сложного изделия например, в комплекс), на которое составлены эти документы, содержащие все необходимые сведения по входящим в них сборочным единицам и комплектам
ЭП	20. Ведомость эскизного проекта	–	●	–	–	–	–	–
ТП	21. Ведомость технического проекта	–	–	●	–	–	–	–
ПЗ	22. Пояснительная записка	●3	●3	●3	–	–	–	–
ВДЭ	23. Ведомость электронных документов	–	○	○	–	○	○	○	Ведомость электронных документов рекомендуется составлять на комплексы и сборочные единицы, имеющих в своем составе более трех документов, выполненных в электронной форме. При передаче конструкторской документации организации-изготовителю составление ведомости на эти изделия обязательно
ТУ	24. Технические условия	–	–	○	○	○	○	○	Технические условия на изделия, предназначенные для самостоятельной поставки (реализации) потребителю. По согласованию потребителя (заказчика) и поставщика (разработчика) конструкторской документации технические условия могут быть составлены на отдельные составные части изделия. Технические условия на изделия народнохозяйственного назначения единичного производства разового изготовления допускается не составлять. Разработку, изготовление, приемку и поставку таких изделий допускается осуществлять по техническому заданию, разработанному в соответствии с ГОСТ 15.001*
ПМ	25. Программа и методика испытаний	–	○	○	○	○	○	–	–
ТБ	26. Таблицы	○	○	○	○	○	○	○	Номенклатура необходимых таблиц, расчетов, инструкций и прочих документов устанавливается разработчиком в зависимости от характера и условий производства изделий
РР	27. Расчеты	○3	○3	○3	○	○	○	○
И. ..	28. Инструкция	–	–	–	○	○	○	○
Д…	29. Документы прочие	○	○	○	○	○	○	○
По ГОСТ 2. 601	30. Документы эксплуатационные	–	–	–	○	○	○	○	Номенклатура, формы выполнения и обязательность выполнения эксплуатационных документов установлена ГОСТ 2.601
По ГОСТ 2.602	31. Документы ремонтные	–	–	–	○	○	○	○	Номенклатура, формы выполнения и обязательность выполнения ремонтных документов установлена ГОСТ 2. 602

(Измененная редакция, Изм. № 8).

* На территории Российской Федерации действует ГОСТ Р 15.201-2000.

Условные обозначения:

● – документ обязательный;

○ – документ составляют в зависимости от характера, назначения или условий производства изделия с учетом требований, изложенных в графе «Дополнительные указания»;

– – документ не составляют.

* На территории Российской Федерации действует ГОСТ Р 15.201-2000.

Примечания:

1. Документы, для которых над условными обозначениями проставлены одинаковые цифры, могут быть по усмотрению разработчика совмещены. При этом совмещенному документу присваивается код и наименование документа, имеющего наименьший порядковый номер по табл. 3.

2. Номенклатура и форма выполнения конструкторских документов изделий, разрабатываемых по заказам Министерства обороны, должна быть согласована с заказчиком (представительством заказчика).

3. Документы, предназначенные для изделий единичного и вспомогательного производств, допускается выполнять с упрощениями, указанными в ГОСТ 2.109 и ГОСТ 2.503.

4. Спецификацию, ВС, ВД, ВП, ВИ, ДП, ПТ, ЭП, ТП, ВДЭ, ЗИ, ВЭ и др. при выполнении автоматизированным способом следует получать, при возможности, как отчет из электронной структуры изделия

(Измененная редакция, Изм. № 1, 2, 4, 5, 6, 7, 8).

2.7. В обозначении основных конструкторских документов в конце обозначения код документа не указывают. При обозначении всех остальных конструкторских документов в конце обозначения проставляется код документа по табл. 3 .

2.8. Электронным документам присваивают дополнительные коды в соответствии с табл. 4, которые указывают в реквизитной части документа.

Таблица 4

Вид документа	Дополнительный код документа
Электронная структура изделия	ЭС
Все чертежи в виде электронной модели изделия (детали, сборочные единицы)	ЗБ
Все чертежи и схемы в электронной форме	2Б
Все текстовые документы в электронной форме	ТЭ

Примечания:

1. Если электронная модель изделия (детали, сборочной единицы) однозначно определяет все необходимые для соответствующего вида документа данные, то ей присваивают код документа согласно табл. 3 .

2. Если необходимо совместное использование электронной модели изделия (детали, сборочной единицы) и чертежа, то чертежу присваивают код документа согласно табл. 3 , а электронной модели изделия (детали, сборочной единице) присваивается соответственно код «МД» или «МС».

(Измененная редакция, Изм. № 8).

Примечания:

1. Основной конструкторский документ изделия показан в овале.

2. Документы основного комплекта показаны в прямоугольниках (в примере показана только часть документов основного комплекта, предусмотренных в табл. 3).

3. Документы, обведенные в двойные рамки, предусматриваются только для изделий, предназначенных для самостоятельной поставки.

4. Число ступеней входимости для комплексов, сборочных единиц и комплектов, а также число входящих комплектов сборочных единиц, комплектов и деталей не ограничиваются.

(Измененная редакция, Изм. № 4).

Примечание. Разбитые на графы текстовые документы (Спецификация, ВС, ВД, ВП, ВИ, ДП, ПТ, ЭП, ТП, ВЭД, ЗИ и др.), как правило, не ассоциируют с элементами структуры изделия, их следует получать в виде отчетов из электронной структуры изделия.

(Введено дополнительно, Изм. № 8)

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР 28.06.68 № 1029

3. (Исключен, Изм. № 8)

4. ВЗАМЕН ГОСТ 5295-60 в части разд. I и II и ГОСТ 5291-60

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 2.109-73	2.6
ГОСТ 2.124-85	1.2
ГОСТ 2.503-90	2.6
ГОСТ 2.601-2006	2.6
ГОСТ 2.602-95	2. 6
ГОСТ 2.701-84	2.6
ГОСТ 15.001-88	2.6
ГОСТ 2.052-2006	2.6
ГОСТ 2.053-2006	2.6

(Измененная редакция, Изм. № 8).

6. ПЕРЕИЗДАНИЕ (июнь 2002 г.) с Изменениями № 1, 2, 3, 4, 5, 6, 7, утвержденными в августе 1981 г., ноябре 1981 г., марте 1985 г., сентябре 1985 г., октябре 1986 г., сентябре 1987 г., июле 1988 г. (ИУС № 10-81, 4-82, 5-85, 12-85, 1-87, 12-87, 11-88)

СОДЕРЖАНИЕ

1. ВИДЫ КОНСТРУКТОРСКИХ ДОКУМЕНТОВ .. 1 2. КОМПЛЕКТНОСТЬ КОНСТРУКТОРСКИХ ДОКУМЕНТОВ .. 3 ПРИЛОЖЕНИЕ А справочное . 9 ПРИМЕР ПОСТРОЕНИЯ ПОЛНОГО КОМПЛЕКТА КОНСТРУКТОРСКИХ ДОКУМЕНТОВ КОМПЛЕКСА НА БУМАЖНОМ НОСИТЕЛЕ . 9 ПРИЛОЖЕНИЕ Б Справочное . 9 ПРИМЕР ПОСТРОЕНИЯ ПОЛНОГО КОМПЛЕКТА ЭЛЕКТРОННЫХ КОНСТРУКТОРСКИХ ДОКУМЕНТОВ НА ОСНОВЕ ЭЛЕКТРОННОЙ СТРУКТУРЫ ИЗДЕЛИЯ (КОМПЛЕКСА) 9

РОИ :: Вернуть в Единую систему конструкторской документации (ЕСКД)

В 1980-м году введен в действие Постановлением Госстандарта СССР от 21.03.1980 г. № 1274 ГОСТ 2.201-80 взамен ГОСТ 2.201-68, тем самым было принято преступное решение об отмене предметной системы обозначений конструкторских документов.
Отмена предметной системы обозначений нанесла серьезный урон по темпам разработок новых систем отечественного военно-промышленного комплекса, сильно усложнив и затормозив разработку конструкторской документации.
В предметной системе обозначение отражает положение документа в структуре изделия, и это очень важно для разработчиков конструкторской документации. Упразднение предметного обозначения рушит всю систему обозначений по входимости. Ликвидация предметной системы обозначений путем замены ГОСТ 2.201-68 на ГОСТ 2.201-80 привела к упразднению и информации о положении документа в структуре изделия.
Запрет конструкторским организациям на использование предметной системы обозначений наносит материальный ущерб, связанный с увеличением сроков разработок и дальнейшими трудностями с использованием обезличенной документации. И это происходит именно на тех предприятиях, которые выполняют заказы связанные с военной приемкой (ГОСТ РВ 15.307-2002), поскольку военная приемка руководствуется исключительно ГОСТом.
Обозначение, присвоенное какому-либо изделию или конструкторскому документу, имеет ряд обязательных требований для облегчения проектирования и дальнейшего продвижения документа в технологической цепочке предприятия. Рассмотрим обе системы обозначений – предметную (по входимости) и обезличенную по классификатору на предмет соответствия этим требованиям.
1. Номер документа должен быть уникальным в пределах предприятия.
Этому требованию предметная система обозначений полностью удовлетворяет. Предметная система обозначений гарантирует отсутствие дублирования номеров деталей в пределах предприятия. Для сторонних организаций существует надпись в штампе, где указан индекс или наименование предприятия разработчика или держателя подлинников.
Обезличенная система не в полной мере удовлетворяет этому требованию, поскольку часто предприятие разработчик работает по подряду и выполняет работу для другого смежного предприятия – в этом случае номера могут оказаться одинаковыми. И такие реальные случаи на производстве есть.
2. Номер документа должен содержать информацию о входимости документа в структуре изделия.
Этому требованию полностью удовлетворяет отмененная предметная система обозначений.
Без выполнения этого требования невозможно по чертежу или другому конструкторскому документу определить его входимость в конкретное изделие, узел и подсборку.
Этому требованию обезличенная система полностью не отвечает. По обезличенной классификационной характеристике невозможно определить принадлежность узла или детали сборке и изделию в целом. Невозможность определить входимость конкретной детали приводит к издержкам и потере времени на поиск информации. Иногда приходится вручную пересматривать множество документов для определения конкретной входимости. Эта потеря времени, а значит и средств.
3. Обозначение должно иметь одинаковую для всех документов в пределах изделия структуру.
Это требование выполняется в предметной системе обозначений.
Структура обозначения XXXX.АА.ББ.ДДД
Код любого документа в предметной системе обозначений состоит из
ХХХХ – кода изделия;
АА – кода группы внутри изделия;
ББ – кода подгруппы внутри группы;
ДДД – трех-значного кода детали или подсборки.
В результате:
– каждый документ однозначно определяется в структуре изделия;
– исключается повторение номеров в пределах изделия и в пределах предприятия при гарантированно уникальных кодах изделий;
– в случае передачи документации стороннему изготовителю в штампе есть код разработчика;
– в случае особо больших сборок допускается увеличить разрядность групп и подгрупп, (XXXX.АА.ББ.ВВ.ДДД так или так XXXX.ААА.БББ.ДДД) для чего в базе данных САПР должно быть предусмотрено резервные разряды для обозначения (т.е. с запасом).
4. Система обозначений должна допускать возможность заимствования документов из других узлов и сборок, особенно внутри одного предприятия.
В предметной системе обозначений заимствованные или покупные изделия сохраняют первоначальное обозначение при использовании их в любом другом изделии. Покупным или заимствованным изделиям, подвергнутым дополнительной обработке, изменившей их размеры или другие параметры, присваиваются новые обозначения. Заимствованные детали и узлы в предметной системе обозначений понятны и дают полную информацию о том, где искать документацию на тот или иной заимствованный узел и деталь.
В обезличенной системе обозначений заимствованная деталь или узел не отображают информации о том, что они вообще заимствованы, и может так оказаться, что документацию на них при изготовлении или подготовке производства будет не найти. Указание в примечании строки спецификации Заим. не помогает определить расположение заимствованной документации, т.к нет указания ни на сборку, ни на узел ни даже на изделие.
5. Система обозначений должна обеспечивать разработку изделия сверху вниз. Т.е. обеспечивать возможность проектной разработки.
Предметная система обеспечивает проектный способ разработки. Полностью оформить сборочный или монтажный чертеж можно не имея разработанных чертежей деталей. И таким образом можно в предметной системе осуществлять этапность проектирования, сохраняя взятые на этапе проектных работ номера сборок узлов и деталей.
Используя обезличенную систему обозначений, невозможно создать спецификацию без полной определенности входящих в нее деталей. Зачастую разработчик вынужден менять назначение отдельных элементов и узлов, конфигурацию деталей и т.д. и все изменения отражаются на характеристике и вынуждают менять порядок в спецификации и следовательно ломает сборку. Обезличенная система крайне неудобна на этапе проектных работ. При обезличенной системе без схемы входимости вообще невозможно разобраться в структуре изделия. Вывод – обезличенная система не годится для этапа проектных работ по принципу сверху вниз. Сборочный чертеж при использовании обезличенной системы обозначений невозможно сделать без полностью разработанных деталей.
Выводы:
1. Обезличенная система обозначений полностью не удовлетворяет требованиям к системе обозначений конструкторских документов мелкосерийного и опытного производства и годится только для нормализованных деталей и узлов.
Предметная система полностью удовлетворяет конструкторским требованиям к системе обозначений документов. Для стандартных и нормализованных изделий допускается использование обезличенной системы.
2. Классификационную характеристику деталей можно использовать как справочную в графе номер для справок или в атрибуте к файлу систем САПР.
3. Запрет конструкторским организациям на использование предметной системы обозначений наносит материальный ущерб, связанный с увеличением сроков разработок и дальнейшими трудностями с использованием обезличенной документации. И это именно на тех предприятиях, которые выполняют заказы связанные с военной приемкой (ГОСТ РВ 15.307-2002).

Практический результат

Возврат предметной системы обозначений в ГОСТ 2.201 позволит легализовать использование предметной системы на всех предприятиях и позволит ее применение в оборонных отраслях, что даст значительное ускорение разработок новых вооружений и объектов, подпадающих под военную приемку по ГОСТ РВ 15.307-2002.
Основные преимущества предметной системы, а именно:
– возможность проектирования сверху вниз;
– прозрачную структуру и понимание структуры изделия даже самого большого без рисования схемы входимости. Т.е. при предметной системе обозначений схема входимости зашита в обозначениях;
– возможность точно знать источник заимствованной документации;
– возможность отдавать в разработку узлы по подряду в связи с отсутствием зависимости от обязательного регистрации номера у ответственного за картотеку;
– при изменении формы детали и сборки не надо изменять обозначение детали и значит не нужно перестраивать спецификацию.
Станут ускорителем и помощью конструкторам в разработке новых систем и объектов необходимых для обороны страны.

Дополнительные материалы

Asciidoc для ЕСКД / Хабр

В этой статье хочу рассмотреть возможности Asciidoc в части обеспечения требований соответствия документов требованиям единой системы конструкторской документации (ЕСКД), конкретно ГОСТ Р 2.105—9 (далее ГОСТ ЕСКД). Почему именно Asciidoc, я писал здесь.

Сразу уточню. Вопрос форматирования документа здесь не рассматривается. Создающий документацию не должен задумываться о форматировании. Как системный аналитик я создаю содержание и контролирую его структуру. Для получения документа, соответствующего ГОСТ ЕСКД или другому аналогичному стандарту, я должен нажать кнопку и получить корректно отформатированный документ в любых требуемых вариантах: pdf, Open Document (Libre
Office/Open Office), Open XML (Microsoft Word) и прочих.

После работы над https://github.com/CourseOrchestra/asciidoctor-open-document уверен,
что все проблемы форматирования решаются адекватными усилиями.

Рассмотрим структуру документа Asciidoc, соответствующего требованиям
ГОСТ ЕСКД.

В пункте 6.1.1 ГОСТ ЕСКД приведена рекомендуемая структура, которую в Asciidoc можно отобразить следующим образом.

= Наименование документа
[preface]
== Предисловие
== Обозначения и сокращения
== Термины и определения
== Основное тематическое содержание документа (например, «Особенности приготовления рататуя»)
[appendix]
== Приложения (например, «Перечень ингредиентов»)
== Ссылочные нормативные документы
== Ссылочные документы
[bibliography]
== Библиография
== Лист регистрации изменений

Обратите внимание: здесь нет раздела «титульный лист», он определяется настройками форматирования. В титульном листе, как минимум, должно присутствовать наименование документа, а также другие атрибуты: автор, место составления (издания), год составления (издания) и т.п. Эти атрибуты задаются прямо в документе.

:mesto-sostavleniya: Москва

Здесь и далее для обозначения идентификаторов используется транслитерация, ГОСТ 7.79-2000 (система Б). Разработчики данного ГОСТ совершили лёгкое вредительство, не позволяющее использовать его для идентификаторов, поэтому мы используем доработанную версию, подробности здесь.

Для некоторых атрибутов предусмотрен упрощенный синтаксис, в данном случае наименование документа вводится первой строкой после одного знака =.

Раздел с содержанием (подраздел 6.2 ГОСТ ЕСКД) заполняется автоматически при генерации документации.

Разделы «Приложение» (подраздел 6.3 ГОСТ ЕСКД), «Библиография» (подраздел 6.4. ГОСТ ЕСКД) и «Предисловие» определены специальными ключевыми словами:

• preface даст возможность процессору Asciidoctor понять, что не
  нужно включать этот раздел в содержание;




• appendix позволит автоматически нумеровать приложения буквами;




• bibliography объявляет раздел с библиографическими ссылками
  документа.




Встроенная поддержка библиографии реализована совсем просто, для соответствия ГОСТ ЕСКД необходимо использовать расширение [asciidoctor-bibtex] https://github.com/asciidoctor/asciidoctor-bibtex).

Список литературы задаём в файле формата BibTeX.

@Book{viz,
 author    = {Волков, А. М.},
 title     = {Волшебник изумрудного города},
 publisher = {Эксмордество},
 year      = 1921,
 address   = Москва,
 lang=ru
}

В самом документе необходимо использовать следующий синтаксис.

:bibtex-file: путь к файлу в формате BibTeX

В изумрудный город ведёт дорога, вымощенная желтым кирпичом cite:[viz(24)].

[bibliography]
== Список использованной литературы
bibliography::[]

Требования к делению документов на части определены в подразделе 6.5 ГОСТ ЕСКД. Для деления документа на разделы/подразделы/пункты используется синтаксис:

== Раздел
=== Подраздел
==== Пункт

Атрибут secnums задаёт нумерацию разделов полностью по ГОСТ ЕСКД.

Чтобы Asciidoc отличал пункт от заголовка раздела (особенно, если пункт не имеет заголовка) можно использовать специальную роль, например [.punkt]. Роль задаём над заголовком.

[.punkt]
==== Пункт

Требования к перечислениям определены в подразделе 6.7 ГОСТ ЕСКД. В Asciidoc перечисления задаются так:

.Наименование списка
. Первый пункт
. Второй пункт
.. Подпункт второго пункта
+
Дополнительный абзац подпункта второго пункта
. Третий пункт

Обратите внимание: у перечисления может быть наименование. В ГОСТ ЕСКД такого понятия нет, но Asciidoc позволяет в печатном документе не отрывать наименование от перечисления. В некоторых случаях это можно использовать.

Можно включать в список дополнительные абзацы, графику и иное содержание. Для этого используют символ +.

В ГОСТ ЕСКД возможно маркировать первый уровень перечислений дефисом. Для этого приведённый пример переоформим следующим образом.

. Наименование списка
* Первый пункт
* Второй пункт
. Подпункт второго пункта
+
Дополнительный абзац подпункта второго пункта
* Третий пункт

Asciidoc допускает вложенность пунктов до пятого уровня.

В качестве примера рассмотрим таблицу, приведённую на рисунке 1 ГОСТ ЕСКД (пункт 6.8.1).

.Наименование таблицы
[cols="2,1,1,1,1", hrows=2]
|====
.2+|Головка
2+|Заголовок графы 1
2+|Заголовок графы 2

|Подзаголовок графы 1.1
|Подзаголовок графы 1.2
|Подзаголовок графы 2.1
|Подзаголовок графы 2.2

|Заголовок боковика 1
|
|
|
|

|Заголовок боковика 2
|
|
|
|

|Заголовок боковика 3
|
|
|
|

|====

Результат зависит от настроек форматирования. Заданная выше таблица будет выглядеть приблизительно следующим образом.

Наименование таблицы, как и наименование любых других элементов, вводим через символ «точка». Номер таблицы должен проставляться автоматически в соответствии с правилами форматирования.

В атрибуте cols (cols = "2,1,1,1,1") указано, что в таблице будет 5 колонок, причём первая будет в два раза больше остальных.

В атрибуте hrows указано количество строк в шапке таблицы. Шапка в соответствии с требованиями ГОСТ ЕСКД отображается на каждой странице, если таблица занимает более одной страницы.

Атрибут hrows не поддерживается исходным процессором Asciidoctor и требует специального расширения, в данном случае https://github.com/CourseOrchestra/asciidoctor-plugins. По умолчанию поддерживается только параметр options="header", предполагающий, что
строка заголовка может быть только одна.

В ГОСТ ЕСКД есть требование помещать слова «Продолжение таблицы» с указанием номера (обозначения) таблицы в начале каждой странице, на которую переносится таблица. Однако пункт 6.8.7 ГОСТ ЕСКД разрешает не указывать эту надпись при подготовке документа с использованием программных средств.

В самой таблице каждая ячейка начинается с вертикальной черты (|). Обычно между строками таблицы делают дополнительный перенос строки, так с таблицей легче работать.

Первая ячейка таблицы занимает по вертикали место двух ячеек, поэтому использован синтаксис .2+|. Заголовки граф занимают две ячейки по горизонтали, использован аналогичный синтаксис, но без точки: 2+|.

Для размещения графического материала (подраздел 6.9 ГОСТ ЕСКД) используем следующий синтаксис:

.Наименование рисунка
image::путь к изображению[атрибуты изображения]

Нумерация рисунков, как и в случае с таблицами делается автоматически.

Если изображение расположено внутри текста, то вместо двух двоеточий необходимо указать одно.

Атрибуты изображения необходимы, чтобы указать, как картинка должна отображаться в документе. Можно воспользоваться имеющимися атрибутами или реализовать свои.

Например, одной из основных проблем при расположении картинок в печатных документах является автоматический подбор их размера. Скажем, ваша диаграмма вытянута по вертикали. Вы добавили вниз еще один элемент, и картинка вылетела за пределы страницы. Или вы добавили элемент справа, который прекрасно влезает по ширине, но неумолимый алгоритм уверен, что главное не менять ширину и уменьшает пропорции картинки, что ведёт к мелким шрифтам и плохой читаемости.

Когда я писал конвертер в Open Document, то решил это добавлением специальных свойств, контролирующих оптимальное расположение. В общем случае проблему придётся решать для каждого выходного формата. Правда, всего один раз. В отличие от использования MS Word, где подгонка каждой картинки лежит на плечах пользователя.

Для процессора Asciidoctor реализовано расширение Asciidoctor Diagram для внедрения непосредственно в текст диаграмм, графиков и других элементов.

Для таких диаграмм используют следующий синтаксис.

[plantuml, png]
....
@startuml
rectangle "Компонент 1" as c1
rectangle "Компонент 2" as c2
rectangle "Компонент 3" as c3
c1 <-> c2
c1 .. c3
c2 == c3
@enduml
....

Результат должен выглядеть следующим образом:

Оформляют такие диаграммы также, как обычные изображения.

Работа с формулами (подраздел 6.10 ГОСТ ЕСКД) аналогична работе с диаграммами: формулы можно задать прямо в тексте. В следующем примере формула задана на языке LaTeX/Mathematics:

[latexmath]
++++
\begin{bmatrix}
a & b \\
c & d
\end{bmatrix}\binom{n}{k}
++++

Часто формулы имеют пояснения. Чтобы указать Asciidoc, что абзац является именно пояснением к формуле, необходимо присвоить ему какую-то роль, например.

[.formula-poyasnenie]
где stem:[a] -- левый верхний элемент матрицы; +
stem:[b] -- правый верхний элемент матрицы; +
и т.д.

Ключевое слово stem означает, что формула помещена внутри текстовой строки.

Обратите внимание на символ + в конце строки. Он означает перенос текста на другую строку без завершения абзаца.

Аналогично реализуются другие элементы с фиксированным форматированием: примечания, примеры и т.п. Роль можно присваивать как отдельному абзацу, так и более крупному фрагменту текста.

Ссылки (подраздел 6.11 ГОСТ ЕСКД) в Asciidoc реализованы так: каждому объекту, на который необходима ссылка, присваивают идентификатор. Например, идентификатор для картинки может быть задан в удвоенных парных квадратных скобках:

[[moya-diagramma]]
.Моя диаграмма
image::moya-diagramma.jpg[]

Для ссылки на данную диаграмму используем следующий синтаксис.

Моя диаграмма изображена на рисунке (<<moya-diagramma>>).

В этом случае текст в документе будет выглядеть так:

Моя диаграмма изображена на рисунке (рисунок 1).

Для html-варианта (например, в интерактивной справке) можно вместо текста «рисунок 1» отображать его название.

Не очень красивым выглядит то, что в тексте документа слово «рисунок» повторяется дважды. Но это самый простой вариант, который позволяет с одной стороны соответствовать ГОСТ ЕСКД, а с другой — сохранять падежи при использовании автоматизированной генерации документов.

Для сносок (подраздел 6.13 ГОСТ ЕСКД) в Asciidoc существует специальный синтаксис.

Здесь расположена сноскаfootnote:f1[Текст сноски]

f1 в данном случае — идентификатор сноски, если необходимо поместить её более, чем в одном месте.

1. Asciidoc позволяет создавать документацию в соответствии с требованиями ЕСКД.




2. Синтаксис Asciidoc не сложнее самого ГОСТ Р 2.105—9.




3. Можно забыть о стилях MS Word и сконцентрироваться на содержании
   создаваемых документов.




ЕСКД ГОСТ 2.301-68 Формат

В рамках стандартизирования документации все проектные материалы готовятся на определенных форматах листа. За основу взят формат листа А0 с размерами сторон 1189х841 мм, площадь которого равна 1 кв.м, другие форматы, получаются путем последовательного деления его на две равные части, параллельно меньшей стороне соответствующего формата в соответствии с ЕСКД ГОСТ 2. 301-68.


Обозначение и размеры сторон основных форматов должны соответствовать указанным в таблице:

Обозначение формата	Размеры сторон формата, мм
А0	841х1189
А1	594х841
А2	420х594
А3	297х420
А4	210х297

При необходимости допускается применять формат А5 с размерами сторон 148х210 мм.

Допускается применение дополнительных форматов образуемых увеличением коротких сторон основных форматов на величину кратную их размерам. Размеры производных форматов, как правило следует выбирать по таблице:

Кратность	Формат, мм
	А0	А1	А2	А3	А4
2	1189х1682	–	–	–	–
3	1189х2523	841х1783	594х1261	420х891	297х630
4	–	841х2378	594х1682	420х1189	297х841
5	–	–	594х2102	420х1486	297х1051
6	–	–	–	420х1783	297х1261
7	–	–	–	420х2080	297х1471
8	–	–	–	–	297х1682
9	–	–	–	–	297х1892

Обозначение производного формата составляется из обозначения основного формата и его кратности согласновыше, например, А0х2, А4х8 и т. д.

Предельные отклонения сторон форматов:

Размеры сторон форматов, мм	Предельные отклонения, мм
до 150	±1,5
от 150 до 600	±2,0
свыше 600	±3,0



Единая система конструкторской документации (ЕСКД) ГОСТы

Опубликовал admin | Дата 17 Март, 2016

Нет комментариев





1. ГОСТ 2.001-93 ЕСКД. Общие положения. Скачать  (Заменен на ГОСТ 2.001-2013)
2. ГОСТ 2.002-72 ЕСКД. Требования к моделям, макетам и темплетам, применяемым при проектировании. Скачать (Действующий на 2016 год)
3. ГОСТ 2.004-88 ЕСКД. Общие требования к выполнению конструкторских и технологических документов на печатающих и графических устройствах вывода ЭВМ. Скачать (Действующий на 2016 год)
4. ГОСТ 2. 101-68 ЕСКД. Виды изделий. Скачать (Действующий на 2016 год)
5. ГОСТ 2.102-68 ЕСКД. Виды и комплектность конструкторских документов. Скачать (Заменен на ГОСТ 2.102-2013)
6. ГОСТ 2.103-68 ЕСКД. Стадии разработки. Скачать (Заменен на ГОСТ 2.103-2013)
7. ГОСТ 2.104-68 ЕСКД. Основные надписи. Скачать (Заменен на ГОСТ 2.104-2006)
8. ГОСТ 2.105-95 ЕСКД. Общие требования к текстовым документам. Скачать (Действующий на 2016 год)

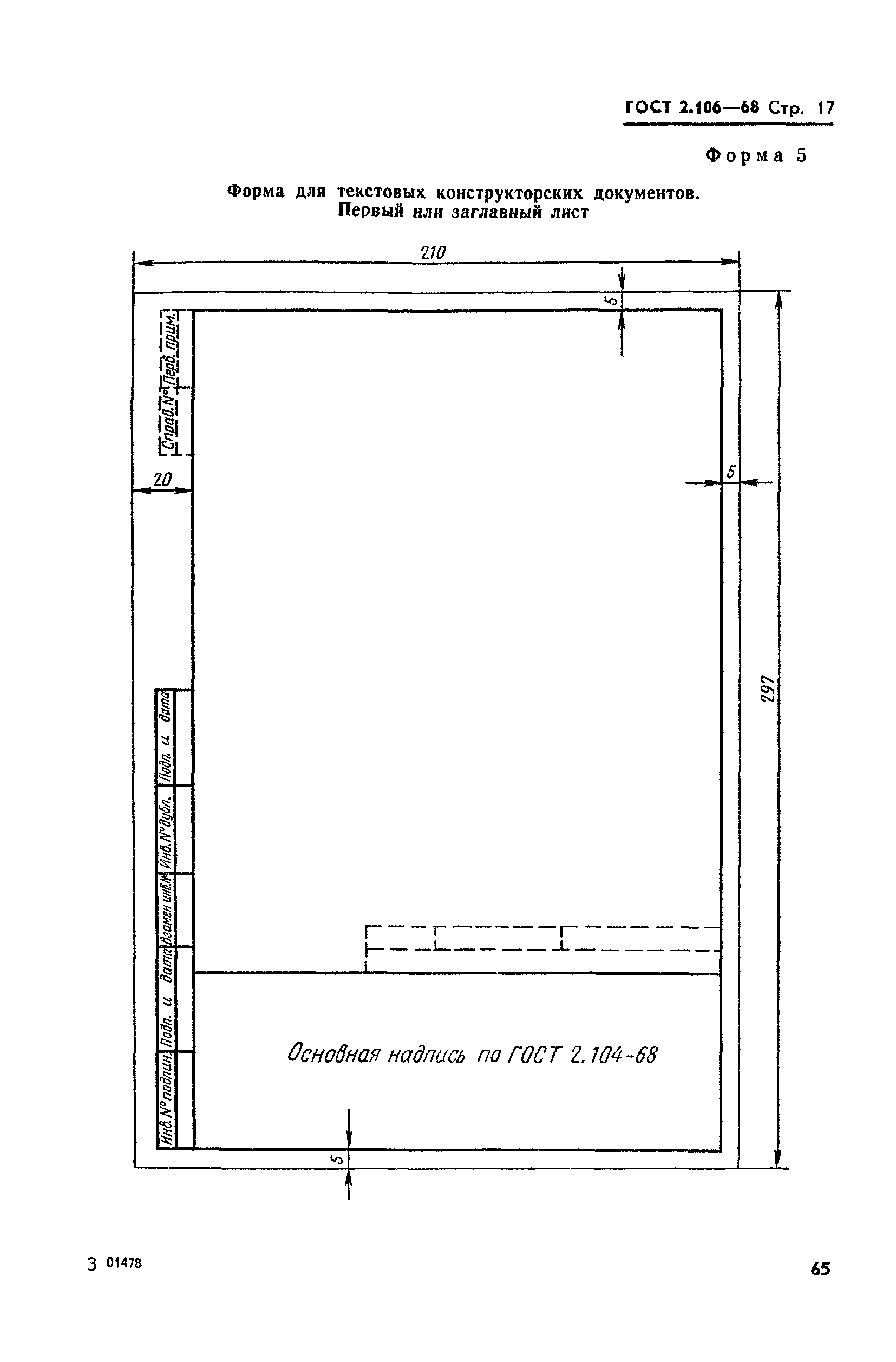

9. ГОСТ 2.106-96 ЕСКД. Текстовые документы. Скачать  (Действующий на 2016 год)

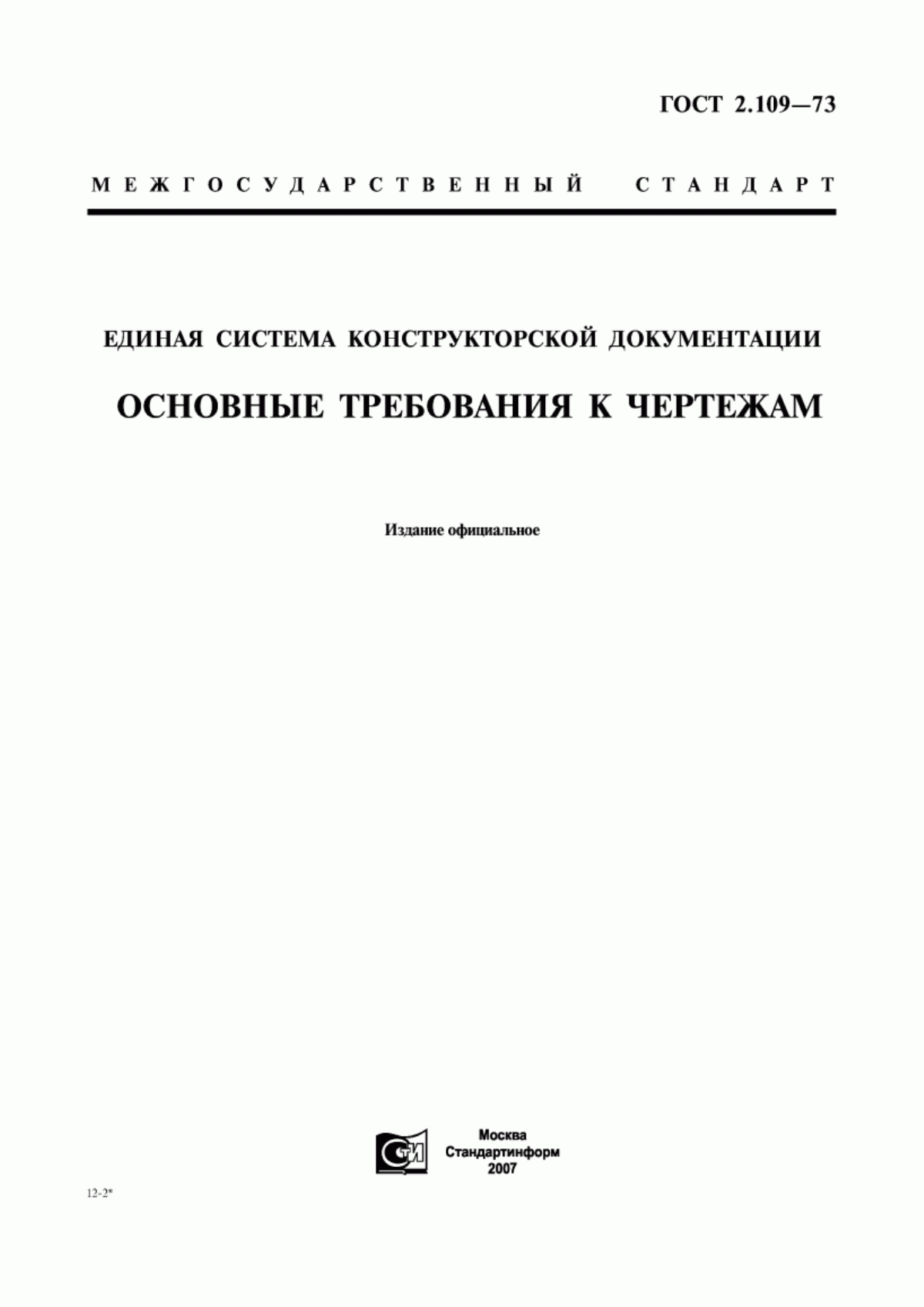

10. ГОСТ 2.109-73 ЕСКД. Основные требования к чертежам. Скачать (Действующий на 2016 год)
11. ГОСТ 2.111-68 ЕСКД. Нормоконтроль. Скачать (Заменен на ГОСТ 2.111-2013)

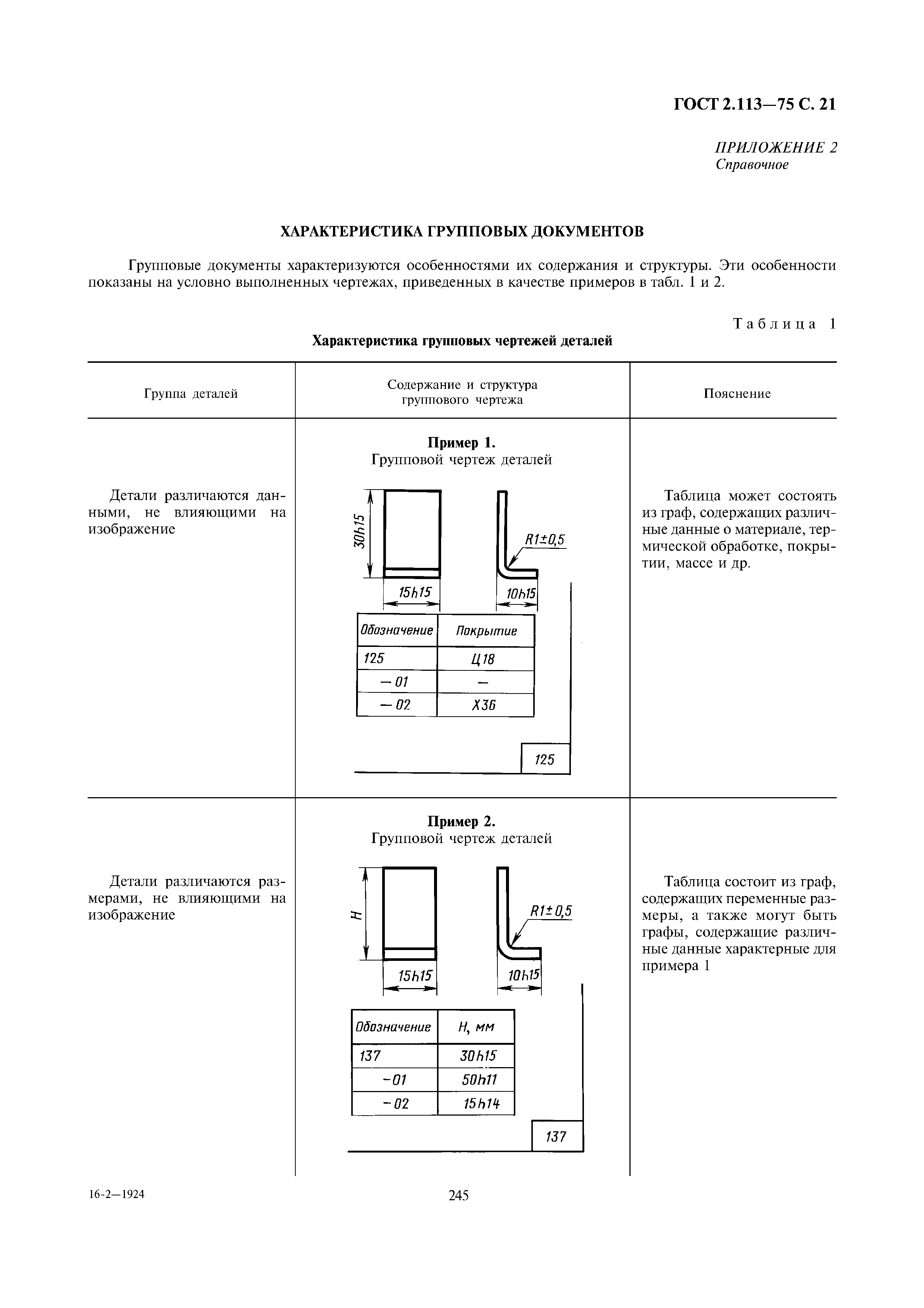

12. ГОСТ 2.113-75 ЕСКД. Групповые и базовые конструкторские документы. Скачать (Действующий на 2016 год)
13. ГОСТ 2.114-95 ЕСКД. Технические условия. Скачать (Частично действующий на 2016 год)
14. ГОСТ 2.118-73 ЕСКД. ТЕХНИЧЕСКОЕ ПРЕДЛОЖЕНИЕ. Скачать (Заменен на ГОСТ 2.118-2013)
15. ГОСТ 2.123-93 ЕСКД. Комплектность конструкторской документации на печатные платы при автоматизированном проектировании. Скачать (Действующий на 2016 год)
16. ГОСТ 2.124-85 ЕСКД. Порядок применения покупных изделий. Скачать (Заменен на ГОСТ 2.124-2014)
17. ГОСТ 2.125-88 ЕСКД. Правила выполнения эскизных конструкторских документов. Скачать (Заменен на ГОСТ 2.125-2008)
18. ГОСТ 2.201-80 ЕСКД. Обозначение изделий и конструкторских документов. Скачать (Действующий на 2016 год)
19. ГОСТ 2.301-68 ЕСКД. Форматы. Скачать  (Действующий на 2016 год)

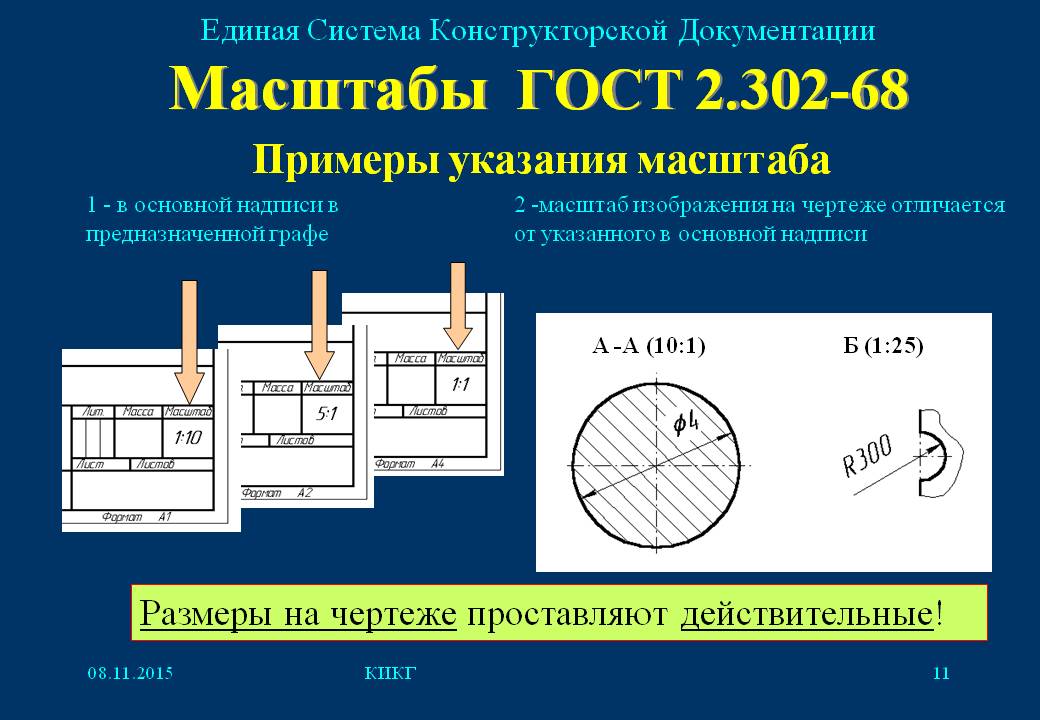

20. ГОСТ 2.302-68 ЕСКД. Масштабы. Скачать  (Действующий на 2016 год)

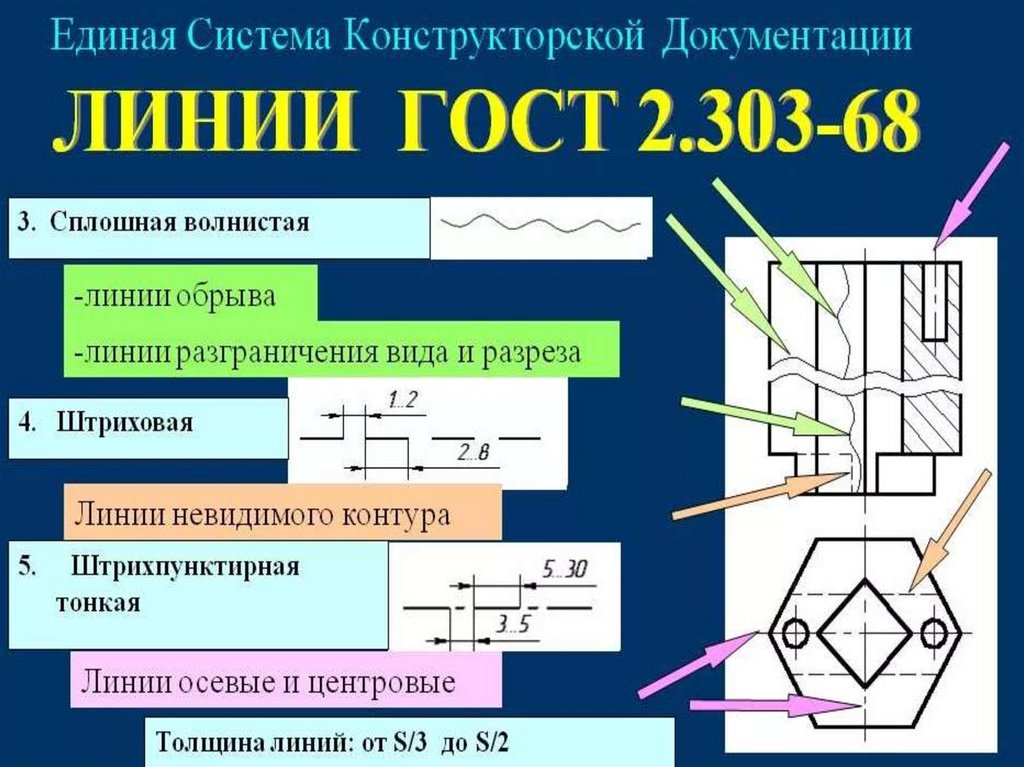

21. ГОСТ 2.303-68 ЕСКД. Линии. Скачать  (Действующий на 2016 год)
22. ГОСТ 2. 304-81 ЕСКД. Шрифты чертежные. Скачать (Заменен на ГОСТ 2.304-81)
23. ГОСТ 2.305-68 ЕСКД. Изображения — виды, разрезы, сечения. Скачать (Заменен на ГОСТ 2.305-2008)
24. ГОСТ 2.306-68 ЕСКД. Обозначения графические материалов и правила их нанесения на чертежах. Скачать (Действующий на 2016 год)

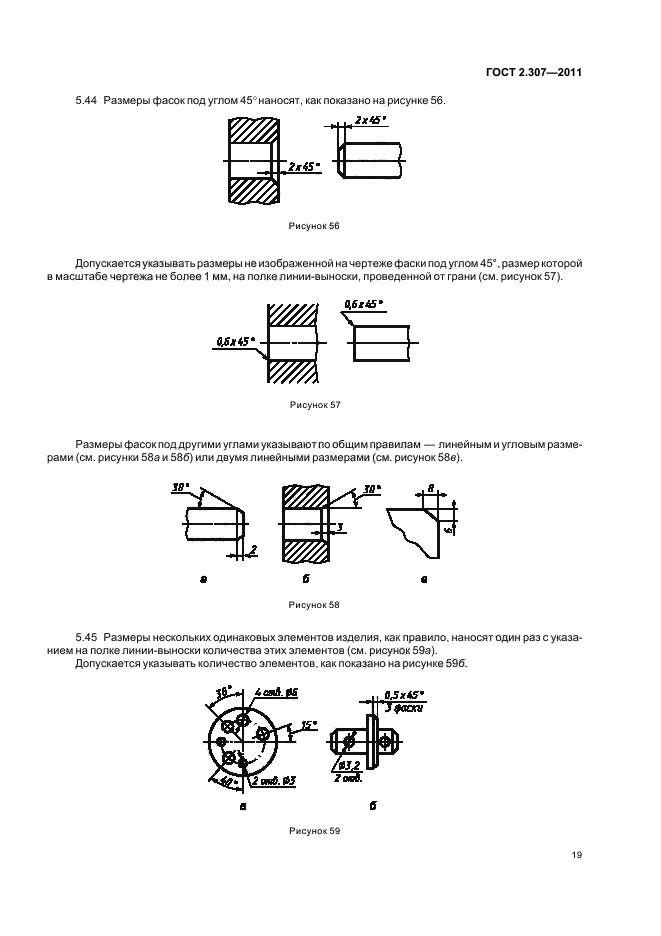

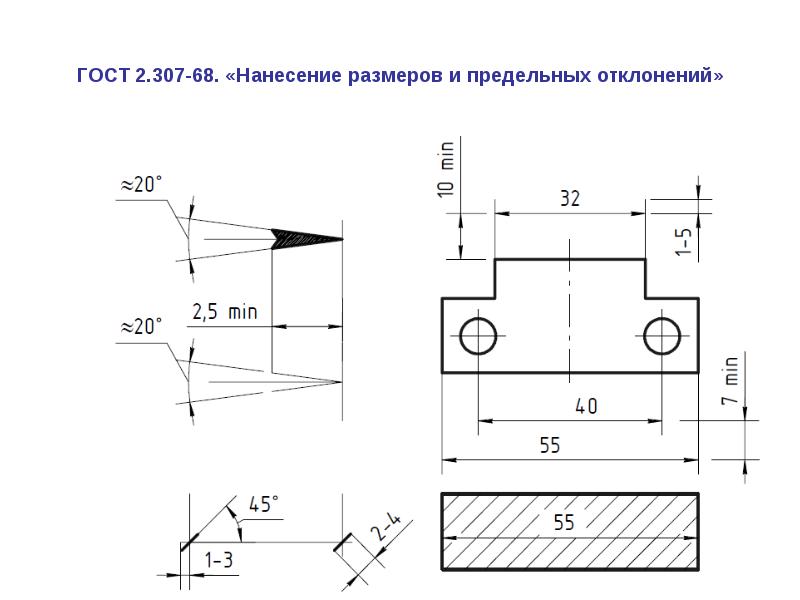

25. ГОСТ 2.307-68 ЕСКД. Нанесение размеров и предельных отклонений. Скачать (Заменен на ГОСТ 2.307-2011)
26. ГОСТ 2.308-79 ЕСКД. Указание на чертежах допусков формы и расположения поверхностей. Скачать (Заменен на ГОСТ 2.308-2011)
27. ГОСТ 2.309-73 ЕСКД. Обозначения шероховатости поверхностей. Скачать  (Действующий на 2016 год)
28. ГОСТ 2.310-68 ЕСКД. Нанесение на чертежах обозначений покрытий, термической и других видов обработки. Скачать  (Действующий на 2016 год)
29. ГОСТ 2.311-68 ЕСКД. Изображение резьбы. Скачать  (Действующий на 2016 год)

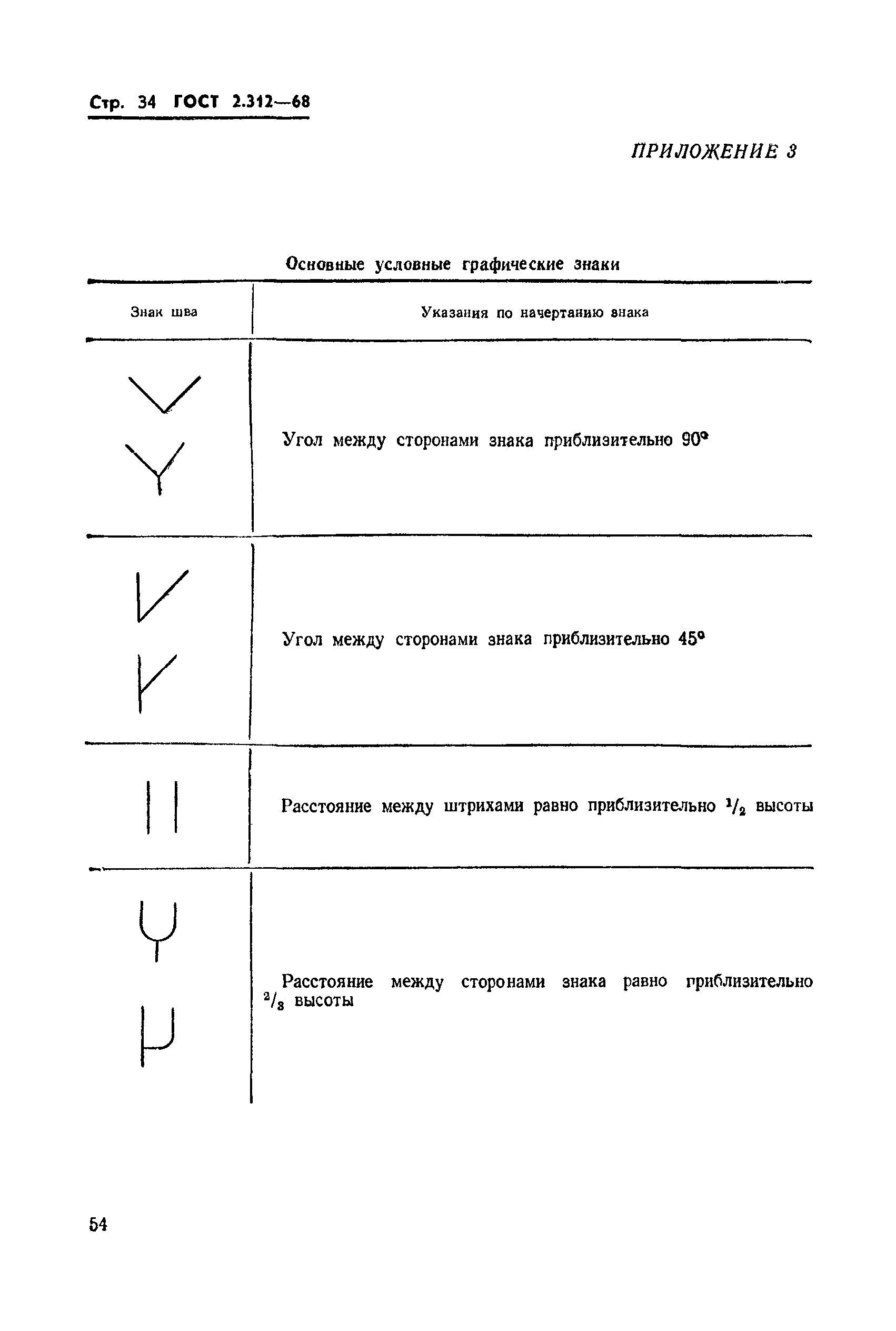

30. ГОСТ 2. 312-72 ЕСКД. Условные изображения и обозначения швов сварных соединений. Скачать  (Действующий на 2016 год)
31. ГОСТ 2.313-82 ЕСКД. Условные изображения и обозначения неразъемных соединений. Скачать  (Действующий на 2016 год)
32. ГОСТ 2.314-68 ЕСКД. Указания на чертежах о маркировании и клеймении изделий. Скачать  (Действующий на 2016 год)
33. ГОСТ 2.315-68 ЕСКД. Изображения упрощенные и условные крепежных деталей. Скачать  (Действующий на 2016 год)
34. ГОСТ 2.316-68 ЕСКД. Правила нанесения на чертежах надписей, технических требований и таблиц. Скачать  (Действующий на 2016 год)
35. ГОСТ 2.317-69 ЕСКД. Аксонометрические проекции. Скачать (Заменен на ГОСТ 2.317-2011)
36. ГОСТ 2.318-81 ЕСКД. Правила упрощенного нанесения размеров отверстий. Скачать (Действующий на 2016 год)
37. ГОСТ 2.320-82 ЕСКД. Правила нанесения размеров, допусков и посадок конусов. Скачать (Действующий на 2016 год)
38. ГОСТ 2.321-84 ЕСКД. Обозначения буквенные. Скачать (Действующий на 2016 год)
39. ГОСТ 2.410-68 ЕСКД. Правила выполнения чертежей металлических конструкций. Скачать (Действующий на 2016 год)
40. ГОСТ 2.411-72 ЕСКД. Правила выполнения чертежей труб, трубопроводов и трубопроводных систем. Скачать (Действующий на 2016 год)
41. ГОСТ 2.501-88 ЕСКД. Правила учета и хранения. Скачать  (Заменен на ГОСТ 2.501-2013)
42. ГОСТ 2.502-68 ЕСКД. Правила дублирования. Скачать   (Заменен на ГОСТ 2.502-2013)

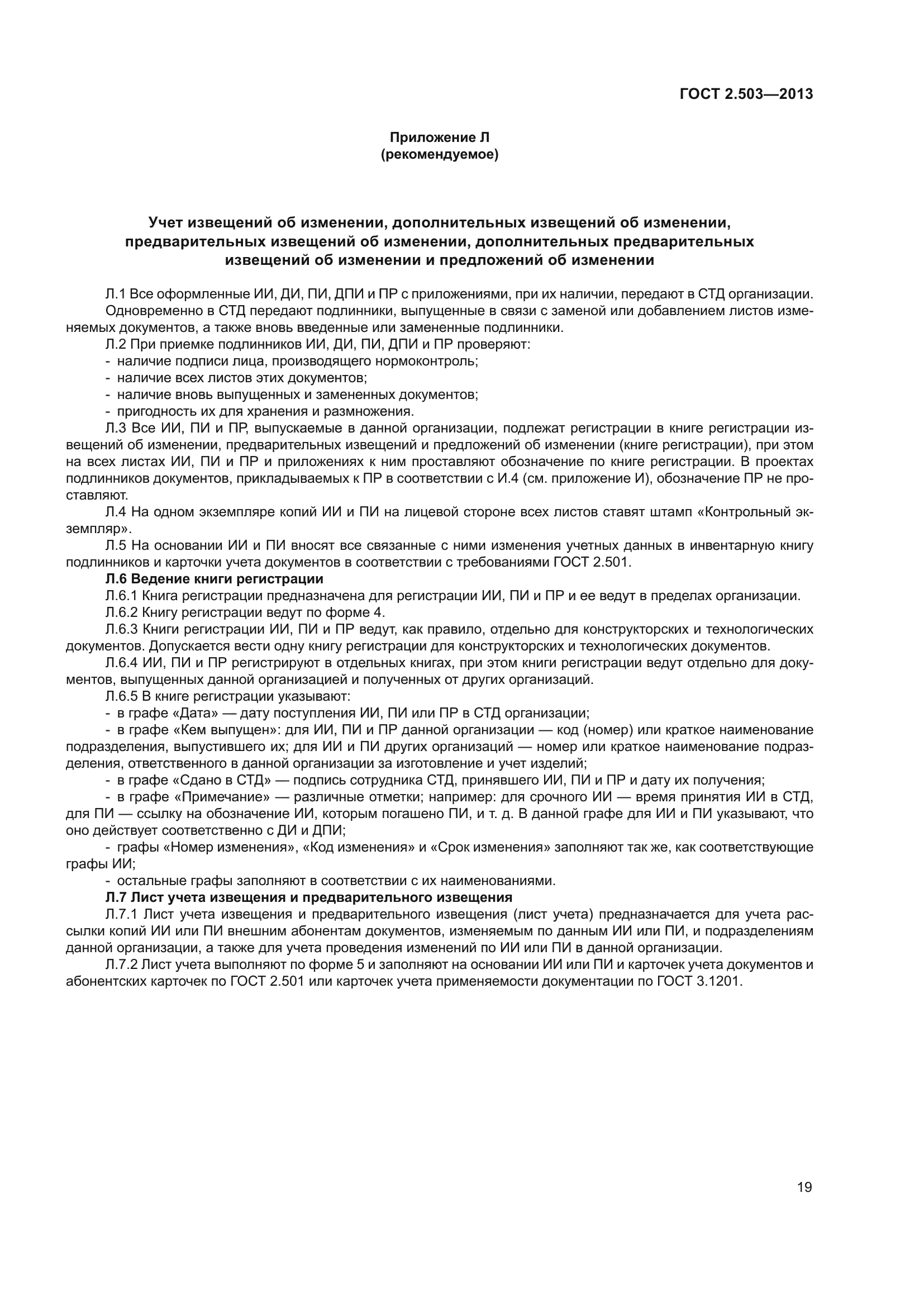

43. ГОСТ 2.503-90 ЕСКД. Правила внесения изменений. Скачать  (Заменен на ГОСТ 2.503-2013)
44. ГОСТ 2.601-95 ЕСКД. Эксплуатационные документы. Скачать (Заменен на ГОСТ 2.601-2006 —> заменен на ГОСТ 2.601-2013)
45. ГОСТ 2.602-95 ЕСКД. Ремонтные документы. Скачать (Заменен на ГОСТ 2. 602-2013)
46. ГОСТ 2.603-68 ЕСКД. Внесение изменений в эксплуатационную и ремонтную документацию. Скачать  (Действующий на 2016 год)
47. ГОСТ 2.604-2000 ЕСКД. Чертежи ремонтные. Общие требования. Скачать  (Действующий на 2016 год)
48. ГОСТ 2.701-84 ЕСКД. Схемы. Виды и типы. Общие требования к выполнению. Скачать (Заменен на ГОСТ 2.701-2008)
49. ГОСТ 2.702-75 ЕСКД. Правила выполнения электрических схем. Скачать (Заменен на ГОСТ 2.702-2011)
50. ГОСТ 2.709-89 ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах. Скачать   (Действующий на 2016 год)
51. ГОСТ 2.710-81 ЕСКД. Обозначения буквенно-цифровые в электрических схемах. Скачать   (Действующий на 2016 год)
52. ГОСТ 2.721-74 ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения. Скачать   (Действующий на 2016 год)
53. ГОСТ 2. 723-68 ЕСКД. Обозначения условные графические в схемах. Катушки индуктивности, дроссели, трансформаторы, автотрансформаторы и магнитные усилители. Скачать (Действующий на 2016 год)
54. ГОСТ 2.725-68 ЕСКД. Обозначения условные графические в схемах. Устройства коммутирующие. Скачать  (Действующий на 2016 год)
55. ГОСТ 2.726-68 ЕСКД. Обозначения условные графические в схемах. Токосъемники. Скачать   (Действующий на 2016 год)
56. ГОСТ 2.727-68 ЕСКД. Обозначения условные графические в схемах. Разрядники, предохранители. Скачать   (Действующий на 2016 год)
57. ГОСТ 2.728-74 ЕСКД. Обозначения условные графические в схемах. Резисторы, конденсаторы. Скачать  (Действующий на 2016 год)
58. ГОСТ 2.729-68 ЕСКД. Обозначения условные графические в схемах. Приборы электроизмерительные. Скачать  (Действующий на 2016 год)
59. ГОСТ 2.730-73 ЕСКД. Обозначения условные графические на схемах. Приборы полупроводниковые. Скачать (Действующий на 2016 год)
60. ГОСТ 2.732-68 ЕСКД. Обозначения условные графические в схемах. Источники света. Скачать  (Действующий на 2016 год)
61. ГОСТ 2.747-68 ЕСКД. Обозначения условные графические в схемах. Размеры условных графических обозначений. Скачать   (Действующий на 2016 год)
62. ГОСТ 2.755-87 ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения. Скачать (Действующий на 2016 год)
63. ГОСТ 2.759-82 ЕСКД. Обозначения условные графические в схемах. Элементы аналоговой техники. Скачать (Действующий на 2016 год)
64. ГОСТ 2.767-89 ЕСКД. Обозначения условные графические в электрических схемах. Реле защиты. Скачать  (Действующий на 2016 год)



Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings. CREATE_NEW_COLLECTION}}*

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}}/500 {{l10n_strings.ТЕГИ}} {{$элемент}} {{l10n_strings.ПРОДУКТЫ}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings. ЯЗЫК}} {{$select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.АВТОР}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Inventors новый улучшенный текстовый редактор ГОСТ – CADToolbox.

ком

Каждый раз, когда я думаю, что знаю Inventor от и до, я узнаю что-то новое. Сегодня я обнаружил кое-что очень интересное, что наверняка осталось бы похороненным, если бы не мой любопытный характер и передозировка кофе. Во-первых, давайте начнем с некоторой справочной информации. Я уже много лет прошу у Autodesk улучшенный текстовый редактор для чертежей. Любой, кто когда-либо использовал Inventor для создания чертежей со сложными заметками, может понять, что Inventor — это не AutoCAD, когда речь идет о редактировании текста.Я всегда думал, что было бы здорово, если бы добавление заметок к рисунку было более разумным. Возможность добавлять примечания в виде интеллектуальных маркированных списков с возможностью встраивания в примечание символов, таких как отделка поверхности, рамки управления элементами и размеры с допусками, была бы очень полезной.

Это подводит меня к открытию того, что Autodesk предоставила тем счастливчикам, которые используют стандарт ГОСТ. Существует скрытая жемчужина надстройки, которая по умолчанию не включена в Inventor.«Поддержка ЕСКД». Вы можете включить его, открыв диспетчер надстроек из меню «Инструменты» Inventors. Установите флажок «Загружено/Выгружено» и флажок «Загружать при запуске».

После загрузки надстройки и открытия чертежа меню ленты «Аннотации» отображается как «Аннотации (ЕСКД)» с несколькими дополнительными параметрами. Наиболее примечательной является функция «Технические требования».

Этот инструмент технических требований в основном представляет собой редактор заметок на стероидах. Инструмент позволяет использовать следующие дополнительные функции:

• Добавление новой заметки в список одним нажатием кнопки или нажатием кнопки ввода.Примечания действуют как маркированные списки.
• Функция отмены/возврата.
• Инструмент «Переместить вверх/вниз» для изменения порядка заметок.
• Добавлены размеры в стопке, отделка поверхности, рамки управления элементами.
• Разбить заметки на подразделы.
• Автоматически создавать новые столбцы, когда количество заметок превышает установленный лимит.
• Установите жесткое значение ширины столбца заметок. Это позволяет точно контролировать ширину столбцов.
• Сохраняйте заметки в качестве шаблонов для использования в других чертежах.
• Связать всплывающие подсказки с заметками. При обновлении номера позиции также обновляется номер в примечании.

Итак, теперь, когда я увидел, что возможно, мне интересно, почему Autodesk не расширяет эту функциональность за пределы стандарта ГОСТ? Это почти то, что мы все искали. С некоторыми незначительными обновлениями это может стать действительно хорошим основным инструментом для использования во всех наших чертежах Inventor. Однако я нашел несколько вещей странными или недостаточными. Размер рамок управления функциями и других символов был немного мал.Кроме того, шрифт, используемый в диалоговых окнах, был немного трудночитаемым. Было бы неплохо включить стандартные диалоговые окна для обработки поверхности и рамки управления элементами, используемые в других местах для этого инструмента технических требований. Также отсутствует возможность встраивания пользовательских эскизных символов. Лично у меня есть необходимость помечать номера заметок треугольником. Это означает, что примечание относится к конкретному элементу на чертеже и представляет собой нечто большее, чем просто примечание общего характера. Возможность связывать заметки с пользовательскими символами действительно была бы фантастической функцией, как вы можете сделать с воздушными шарами.

Инструмент Помимо «Технических требований» — это действительно хороший инструмент редактирования основной надписи, который позволяет вводить свойства в основную надпись через диалоговое окно, которое представляет внешний вид фактической основной надписи. Если бы наш стандартный редактор свойств Inventor можно было настроить аналогичным образом для использования с нашими собственными пользовательскими блоками заголовков, это вызвало бы улыбки на лицах многих пользователей Inventor. Мы все хотели бы, чтобы Autodesk придерживался подхода «радовать клиента». Ничто не доставляет нам большего удовольствия, чем улучшение функций, которые остаются громоздкими от выпуска к выпуску.

vn: f [1.9.22_1171]

Рейтинг: 5,0 / 5 (2 голосов)

Изобретатели Новый и улучшенный текстовый редактор является ГОСТ, 5,0 из 5 на основе 2 рейтинга

💅🏻 ↖️ 🤽🏼 डिप्रेस के लिए ГОСТ लाइब्रेरी का प्रतीक ➗ 🤱🏻 👏

नीचे दी गई स्क्रीन में लाइब्रेरी प्रतीकों का एकएकिस्सा दिखाया गया है. कुल मिलाकर, पुस्तकालय में ГОСТ (ESKD) मानकों के अनुसार लगभग तीन सौ यूजीओ हैं.

मेरे द्वारा पुस्तकालय का विकास रखरखाव किया जाता है. सभी सुझाव, प्रतीकों (यूजीओ) या घटकों, साथ ही सीटों के विकास को सीटों के लिए सुझाव, कृपया टिप्पणियों में यहां छोड़ दें.

फिलहाल, मैं मानक डिप्रेस्रेस लाइब्रेरी केके सभीाइब का सक्रिय रूप सेाद सकर रहा हूं, जो कि रूसी रहा हूंर सीआईएस कके ूसीानकों कोानकों और्शाता है.

कोई कह सकता है: «आपको इसकीा है्यकता क्यों है?», मैं इस प्रश्न का सटीकसटीक उत्तर दे सकता हूं (वार उत्तर देा हूंहूं आधार उतरके देा नियमों का उपयोग करके बनाए गएरेख, यूजीओयूजीओ केके्राइंग औरस स्वयं के सामान्य दृश्य के संबंध में, बहुत अधिक दृश्य और “अधिक कॉम्पैक्๤” अधिक कॉम्पैक्๤” के और वहाँ, किससे)

युपीडी: युपीडी असतत असतत्वों के केार पदचिह्न पुस्तकालयों को्रिह्नना हूं्तकालयों पदच्रिह करता हूं, और मुद्रिह करता हूं, और मुद्रित सर्किट बोर मुदर लोगो (सिल्क मुदर लोगो (सिल्क सर लोगो (सिल्क सर लोगो (सिल्क स्क्रीन प्रिंटिंग) का एकएक्तकालय. उत्तरार्द्ध कई अन्य मुक्त पुस्तकालयों से संकलि

नीचे स्क्रीन पर उदाहरण

मैं पीसीबी और सीसीपी केकेिर्माण कीरचना केके्वों की गणना की कीा भी करता हूं. के आधार पर:
– ГОСТ Р 53429-2009 मुख्य डिजाइन पैरामीटर;
– आरडी 50-708-91। निर्देश। मुद्रित सर्किट बोर्ड। डिजाइन आवश्यकताओं।

नीचे स्क्रीनशॉट में उदाहरण दें

पुस्तकालयों (और गणना) पुसर डाउनलोड किया जा सकता है: EasyDevices.RU .

UPD2:
नोवार्म (डिप्ट्रेस के डेवलपर्स) के लोगों ने हाल ही में में के नेार uाल प्रतीकों कीाइब्रेरी पा अपना कीाइब्रेरी का अपना “आधिकारिक” संस्करण पोस्ट किया है. यहाँ एक सीधा डाउनलोड लिंक (उनके संस्करण) है: gost.zip

Upd3:
उपयोगकर्ता वान-डेर से लाइब्रेरी (नीचे टिप्पणी से स्थानांतरित): DipTrace_mylib.zip

आधिकारिक वेबसाइट पर वीडियो टूर: गाइडेड-टूर.
आधिकारिक DipTrace पर ट्यूटोरियल: यूट्यूब चैनल।
आधिकारिक डिप्रेस वेबसाइट: diptrace.ru पर बहुत सी जानकारी भी है।

पुनश्च: परियोजना का समर्थन करने के लिए प्रदान की गई किसी भी सहायता के लिए मैं आभारी रहूंगा.

Ana çizim setinin genel verileri nasıl doldurulur? Çalışma çizimleri hakkinda genel veri sayfaları

Genel veriler, ana çizim setinin ilk sayfasıdır. Bu sayfa aynı zamanda projenin yüzü olarak da adlandırılabilir, çünkü her projede bulunur ve onsuz belgeleri kullanmak zor olurdu. Bir genel veri sayfası doldurmanın özelliklerini düşünün.

Projenin ilk sayfaları, aşağıdakileri içeren temel verileri sağlar:

1 Ana setin çalışma çizimlerinin listesi.

Ana setin çalışma çizimlerinin listesi, Форма 1, ГОСТ 21.101-97’ye göre doldurulur (ГОСТ 21.1101-2013 ile değiştirilir). Çalışma çizimleri hakkında genel veriler icherir.

Форма 1. Ana setin çalışma çizimlerinin listesi

Ana setin çalışma çizimleri beyanında şunları belirtin:

• “Сайфа” sütununda – ana çalışma çizimleri setinin sayfasının seri numarası;
• “Ad” sütununda – sayfanın adı, bu sayfanın ana yazıtında verilen isimle tam olarak uyumludur;
• “Не” sütununda – ek bilgi. Temel olarak, ana setin çalışma çizimlerindeki değişikliklere ilişkin veriler.

2 Referans listesi ve ekli belgeler.

Referans listesi ve ekli belgeler, Form 2, GOST21.101-97’ye gore doldurulur.

Referans listesi ve ekli belgeler bölümler halinde derlenmiştir:

• реферанс докюманлар;
• Экли досялар.

“Referans belgeler” bölümü, çalışma çizimlerinde referans verilen belgeleri içerir.Referans belgeler, müşteriye ayrı bir sözleşme kapsamında sağlanır.

“Ekler” bölümünde, çalışma çizimlerine ek olarak geliştirilen belgeleri belirtin:

• ekipman, ürün ve malzemelerin özellikleri;
• eskiz çizimleri общий типлер стандартный dışı ürünler;
• ilgili SPDS standardı tarafından sağlanan diğer belgeler.

Ekli belgeler, ana çalışma çizimleri seti ile birlikte müşteriye sağlanır.

Referans beyanında ve ekli belgelerde şunlar belirtilir:

• “Tanımlama” sütununda – belgeyi veren kuruluşun tanımı veya ayırt edici dizini;
• “Ad” sütununda – belgenin adı başlık sayfasındaki isimle tam olarak uyumludur;
• “Не” sütununda – ek bilgiler. Temelde yapılan değişiklikler hakkında bilgi.

3 Ana çalışma çizimlerinin listesi.

Çalışma çizimlerinin ana setlerinin listesi, ГОСТ21.101-97 форма 2’ye göre doldurulur. Ana çalışma çizimlerinin bir listesi, lider markanın ana setinin genel veri sayfalarında verilmiştir. Lider marka olarak ana çalışma çizimleri seti, genel tasarımcı tarafından atanır. Kural olarak, teknoloji uzmanları genellikle lider sete sahiptir.

Айны марканин (EM1, EM2, vb.) Birkaç ana çalışma çizimi seti varsa, bu markanın setlerinin bir listesi, her setteki genel veriler üzerinde verilen form 2’de derlenir.

Çalışma çizimlerinin ana setlerinin listesi, referans ve ekli belgeler listesine benzer şekilde doldurulur.

4 Генел талиматлар.

Общий талиматлар şunlardır:

• proje belgelerinin geçerli normal, kurallar ve standardlara uygun olarak geliştirildiğine dair bir kayit;
• бу фикри мюлькиетин кимэ аит олдугу хаккинда билги;
• ekipman ve malzemeler için uygunluk sertifikaları;
• Diğer gerekli talimatlar.

Genel talimatlarda, diğer sayfalarda yer alan teknik gereksinimlerin tekrarlanması gerekli değildir.

Mevcut düzenlemelere uygun olarak size genel bir veri örneği sunabilirim.

1.Форма – ANA SET çalışma Resimleri Бейани

ÖZELLİKLER LİSTESİ

Ana setin çalışma çizimlerinin listesini doldurma talimatları

Ana setin çalışma çizimleri beyanında şunları belirtin:

а) “Sayfa” sütununda – ана çalışma çizimleri setinin sayfasının Сери numarası ;

b) “Ad” sütununda – sayfanın ana yazıtında verilen adlara tam olarak uygun olarak, sayfaya yerleştirilen resimlerin adı;

c) “Не” sütununda – örneğin ana setin çalışma çizimlerinde yapılan değişiklikler hakkında ek bilgiler.

Spesifikasyon Formunu Doldurma Talimatları

Spesifikasyon Sayfası şunları Gösterir:

a) “Sayfa” Sütununda – Spesifikasyonun yerleştirildiği ana çalışma çizimleri setinin sayfasının numarası;

b) “Ad” sütununda – çizimde belirtilen ismine tam olarak uygun olarak spesifikasyonun adı;

c) “Не” sütununda – özelliklerde yapılan değişiklikler de dahil olmak üzere ek bilgiler.

2. Форма – çalışma ÇİZİMLERİNİN ANA TAKIMLARININ Бейани

Реферанс verilen ве ekli belgelerin listesi

Ana çalışma çizimleri setlerinin listesini doldurma talimatları

Ana çalışma çizimleri setinin açıklamasında şunları belirtin:

а) ” Tanımlama” sütununda – ana çalışma çizimleri setinin ve gerekirse belgeyi veren kuruluşun adı veya ayırt edici endeksinin belirlenmesi;

б) “Ad” sütununda – ana çalışma çizimleri setinin adı;

c) “Не” sütununda – ana çalışma çizimleri setlerinin bileşimindeki değişiklikler de dahil olmak üzere ek bilgiler.

Realses Verilen ve Ekli Belgelerins Listesini Tamamlamak Için Talimatlar

Realles Beyanında ve Ekli Belgelerde şunlar Belirtilir:

a) “Adı” Sütununda – Belgenin Tanımı ve Gerekirse Belgeyi Veren Kuruluşun Adı Veya Ayırt Edici Indeksi;

b) “Ad” sütununda – başlık sayfasında veya ana yazıtta belirtilen ada tam olarak uygun belgenin adı;

c) “Не” sütununda – çalışma belgelerinin bir parçası olan kayıtlı belgelerde yapılan değişiklikler de dahil olmak üzere ek bilgiler.

EK V

Zorunlu

Zorunlu

İnşaat için Grafik ve Metin Dokümantasyonu Yapılırken Dikkate Alınması Gereken ESKD Standartlarının Listesi

Tablo B.1

Форма 2 – Çalışma çizimlerinin ana setlerinin listesi. Talimatlar üzerinde dolgu ifadeler ana kitler işçiler 9056 2izimler Ana çalışma çizimleri setinin açıklamasında şunları belirtin: а) “Tanımlama” sütununda – ana çalışma çizimleri setinin ve gerekirse belgeyi veren kuruluşun adı veya ayırt edici endeksinin belirlenmesi; б) “Ad” sütununda – ana çalışma çizimleri setinin adı; в) “Не” sütununda – ek bilgiler, dahil.ana çalışma çizimlerinin bileşimindeki değişiklikler hakkında. Талиматлар üzerinde долгу ifadeler реферанс ve ekli belgeler 5 Referans beyanında ve ekli belgelerde şunlar belirtilir: а) “Ади” sütununda – belgenin tanımı ve gerekirse belgeyi veren kuruluşun adı veya ayırt edici indeksi; b) “Ad” sütununda – başlık sayfasında veya ana yazıtta belirtilen ada tam olarak uygun belgenin adı; в) “Не” sütununda – ek bilgiler, dahil. çalışma belgelerinde Yer Alan kayıtlı belgelerde yapılan değişiklikler hakkında. ЕК В ( зорунлу ) İnşaat için grafik ve metin dokümantasyonu yapılırken dikkate alınması gereken ESKD standardlarının listesi Таблица B.1 Стандартный код Стандартный пакет услуг ГОСТ 2.004-88 ЕСКД.Genel Gereksinimler bir bilgisayarın baskı ve grafik çıktı cihazlarında tasarım ve teknolojik belgelerin uygulanmasına ГОСТ 2.101-68 ЕСКД. Юрун Тюрлери ГОСТ 2.102-68 ЕСКД. Tasarım belgelerinin türleri ve eksiksizliği Yapı ürünleri çizimlerinin yürütülmesine ilişkin ГОСТ 21.501 gerekliliklerini dikkate alarak ГОСТ 2. 105-95 ЕСКД. Metin belgeleri için genel gereksinimler Bu standardın 4, 5 ve 9. bölümlerinin gerekliliklerine tabidir. ГОСТ 2.108-68 ЕСКД. Артнаме Бу стандарт 6. bölümünün ve GOST 21.501’in gerekliliklerini dikkate alarak ГОСТ 2.109-73 ЕСКД. Çizimler için temel gereksinimler ГОСТ 21.501 gerekliliklerini dikkate alarak. ГОСТ 2.113-75 ЕСКД. Grup ve temel tasarım belgeleri ГОСТ 21.501 gerekliliklerini dikkate alarak ГОСТ 2.114-95 ЕСКД. Озелликлер Bu стандарт 5.27, 5.28, 5.30 – 5.32 5 и 9 gerekliliklerine tabidir. 3.7.1 и 3.8 ГОСТ 2.114 dikkate alınmaz ГОСТ 2. 301-68 ЕСКД. Формат Стандарт СПДС İlgili gerekliliklerine tabidir ГОСТ 2.302-68 ЕСКД. терази ГОСТ 2.303-68 ЕСКД. Чизгилер ГОСТ 2.304-81 ЕСКД. Чизим язы типлери ГОСТ 2.305-68 ЕСКД.Ресимлер – горюнюмлер, кезимлер, бёлюмлер Стандарт Bu 5.17 – 5.26 şartlarına tabidir ГОСТ 2.306-68 ЕСКД. Grafik malzemelerinin tanımları ve çizimlere uygulanma kuralları ГОСТ 31.302, таблица 4 ве 5’ин гереклиликлерини диккате аларак ГОСТ 2.307-68 ЕСКД. Boyutların ve sınır sapmalarının uygulanması Бу стандарт 5. 11 – 5.13 герекликлерине табидир ГОСТ 2.308-79 ЕСКД. Yüzeylerin şekil ve konum toleranslarının çizimlerinde gösterim ГОСТ 21.113’ün gerekliliklerini dikkate alarak ГОСТ 2.309-73 ЕСКД. Юзей Пюрюзлюк Семболлери ГОСТ 2.310-68 ЕСКД. Kaplama, termal ve diğer işleme türlerinin tanımlarının çizimlerine uygulama ГОСТ 2.311-68 ЕСКД. Кону Ресми ГОСТ 2.312-72 ЕСКД. Kaynaklı bağlantıların dikişlerinin koşullu görüntüleri ve tanimları ГОСТ 2.313-82 ЕСКД. Tek parça bağlantıların koşullu görüntüleri ve tanımları ГОСТ 2. 314-68 ЕСКД. Ürünlerin işaretlenmesi ve markalanması ile ilgili çizimlere ilişkin talimatlar ГОСТ 2.315-68 ЕСКД. Basitleştirilmiş ve koşullu bağlantı elemanlarının görüntüleri ГОСТ 2.316-68 ЕСКД. Чизимлере язы, текник герексиним ве табло уйгулама кураллари Стандарт Bu 5.14 – 5.16 şartlarına tabidir ГОСТ 2.317-69 ЕСКД. аксонометрический проэксионлар ГОСТ 2.410-68 ЕСКД.Металл yapıların çizimlerinin yürütülmesi için kurallar ГОСТ 2.501-88 ЕСКД. Muhasebe ve depolama kuralları Envanter defteri, abone kartı ve çizimlerin kopyalarını katlama talimatları açısından Не – Sınıflandırma grubu 7’nin ESKD standardların uygulama koşulları, ilgili SPDS standardları tarafından belirlenir.

Стандартный код

Башвуру кошуллары стандартный

ГОСТ 2.004-88 ЕСКД. Bir bilgisayarın baskı ve grafik çıktı cihazlarında tasarım ve teknolojik belgelerin uygulanması için genel şartlar ГОСТ 2.101-68 ЕСКД. Ürün türleri ГОСТ 2.102-68 ЕСКД. Tasarım belgelerinin türleri ve eksiksizliği ГОСТ 2.105-95 ЕСКД. Metin belgeleri için genel gereksinimler ГОСТ 2.108-68 ЕСКД. Артнаме ОСТ 2.109-73 ЕСКД. Çizimler için temel gereksinimler ГОСТ 2.113-75 ЕСКД. Grup ve temel tasarım belgeleri ГОСТ 2.114-95 ЕСКД. Озелликлер ГОСТ 2.301-68 ЕСКД. Формат ГОСТ 2. 302-68 ЕСКД. терази ГОСТ 2.303-68 ЕСКД. чизгилер ГОСТ 2.304-81 ЕСКД. Чизим язы типлери ГОСТ 2.305-68 ЕСКД. Ресимлер – гёрюнюмлер, кесимлер, бёлюмлер ГОСТ 2.306-68 ЕСКД. Grafik malzemelerinin tanımları ve çizimlere uygulanma kuralları ГОСТ 2.307-68 ЕСКД. Boyutların ve sınır sapmalarının uygulanması ГОСТ 2.308-79 ЕСКД. Formların ödeneklerinin çizimleri ve yüzeylerin yeri hakkında gösterge ГОСТ 2.309-73 ЕСКД. Юзей Пюрюзлюлюк Семболлери ГОСТ 2.310-68 ЕСКД. Kaplama, termal ve diğer işleme türlerinin tanımlarının çizimlerine uygulama ГОСТ 2.311-68 ЕСКД. Кону ресми ГОСТ 2.312-72 ЕСКД. Kaynaklı bağlantıların dikişlerinin koşullu görüntüleri ve tanımları ГОСТ 2.313-82 ЕСКД. Tek parça bağlantıların koşullu görüntüleri ve tanımları ГОСТ 2.314-68 ЕСКД. Ürünlerin işaretlenmesi ve markalanması ile ilgili çizimlere ilişkin talimatlar ГОСТ 2.315 – 68 ЕСКД. Basitleştirilmiş ve koşullu bağlantı elemanlarının görüntüleri ГОСТ 2. 316-68 ЕСКД. Çizimlere yazı, teknik gereksinim ve tablo uygulama kuralları ГОСТ 2.317-69 ЕСКД. аксонометрик проектный ГОСТ 2.410-68 ЕСКД. Металл yapıların çizimlerinin yürütülmesi için kurallar ГОСТ 2.501-88 ЕСКД. Muhasebe ve depolama kuralları

Yapı ürünleri çizimlerinin yürütülmesi ile ilgili ГОСТ 21.501 gerekliliklerini dikkate alarak Bu standardın 4, 5 ve 9 bölümlerinin gerekliliklerini dikkate alarak Bu standard.номер 5.27, 5.28, 5.30-5.32 gerekliliklerine tabidir. 3.7.1 ве 3,8 ГОСТ 2.114 dikkate alınmaz İlgili СПДС standartlarının gerekliliklerini dikkate alarak Бу standardın 5.17-5.26 gerekliliklerine tabidir ГОСТ 21,302, Tablo 4 ве 5’in gerekliliklerini dikkate alarak Бу standardın 5.11-5.13 gerekliliklerini dikkate alarak ГОСТ 21.113’ün gerekliliklerini dikkate alarak Бу стандарт 5.14-5.16 gerekliliklerine tabidir Envanter defteri, abone kartı ve çizimlerin kopyalarını katlama talimatları açısından

Нет.
