Содержание

Пульпопроводы - грунтоотводы пластиковые

Пульпопровод необходим для качественного и быстрого отвода грунта, шлама, суспензий и различных примесей. Чаще всего транспортировка осуществляется под напором в струе воды. Такой способ доставки более эффективен, так как позволяет увеличить  производительность установки земснаряда, который в свою очередь оснащён специальным насосом, перекачивающим перечисленные вещества и жидкости.



Кроме того, применение пульпопроводов из пнд, в частности напорных, изготовленных из полиэтилена пэ 100 выгодно с точки зрения экономии. Цена полиэтилена ниже металла (раньше грунтопроводы делали в основном из стали), поэтому затраты на производство, перевозку и сборку снижаются. Какие ещё преимущества есть у пластиковых пульпопроводов, сколько разновидностей трубопроводов этой категории существует и другие важные факты, касающиеся характеристик, выбора пульпопровода, читайте в нашем новом обзоре.



Пульпопровод что это



С понятием пульпопровода наверняка сталкивались профессиональные инженеры, занимающиеся проектирование гидросистем.



Например, отводами для пульпы регулярно пользуются горнодобывающие предприятия, крупные промышленные комплексы и другие организации, деятельность которых предполагает использование гидравлических транспортирующих установок.



Стандартный пульпопровод представляет собой отрезок трубы (в нашем случае пластиковой), офланцованный с двух сторон. Фланцы выбирают под приварку или накидные. В зависимости от того, где будет установлен пульпопровод на берегу или в воде, используют дополнительную оснастку.



Товары этой категории





Стандартный пульпопровод представляет собой отрезок трубы (в нашем случае пластиковой), офланцованный с двух сторон.

Фланцы выбирают под приварку или накидные. В зависимости от того, где будет установлен пульпопровод на берегу или в воде, используют дополнительную оснастку.

Это интересно. Пульпопровод имеет множество названий. Самые популярные

  • шламопровод
  • грязеотвод
  • офланцованная труба
  • грунтоотвод



Почему пластиковый пульпопровод лучше металлического



Полиэтилен стал по-настоящему революционным материалом, и произошло это по трём причинам.



  1. Безопасность. Производство любых пэ изделий можно с уверенностью можно назвать одним из самых чистых, безотходных. Полиэтилен совершенно не восприимчив к окислению, а значит ржавчина на нём не появится, такое теоретически невозможно, чего не скажешь о трубах из стали.
  2. Долговечность. Срок службы пластиковых труб не менее 30 лет, а при правильной эксплуатации и все 50 лет, что опять говорит в пользу полиэтилена.
  3. Гидроабразивный износ. Согласно результатам тестов грунтоотводов из различных материалов, наилучшие показатели прочности продемонстрировали именно отводы из пластика.



Отметим ещё одну особенность - масса пластика в разы меньше металла. Это открывает широкие возможности как для производителей, так и для монтажников. Сварка полиэтиленовых трубопроводов потребует меньше времени. На пульпопроводе нет шаровых соединений, что гарантирует высокую герметичность, да и собирать такие конструкции гораздо проще.



Как работает пульпопровод



Обычно труба для пульпы входит в систему земснаряда. Землесосный снаряд находится в составе небольшого судна, на котором установлен мощный насос, отсасывающий грунт и воду. После того, как пульпа поступила в зону сбора, она направляется по трубопроводу к площадке, на которой будет храниться. Такой способ транспортировки грунта называют гидромеханическим, а сферу деятельности - гидромеханизацией.





Износ пластиковых грунтоотводов, в разы ниже, чем у аналогов из других материалов. Это важно, потому что по отводу  транспортируется пульпа, которая помимо воды содержит твердые частицы. Если примесей много, то повреждений не избежать. Однако в случае со пэ шламопроводами вероятность дефектов минимальна. Такой пульпровод  прочен и эластичен, поэтому более удобен в плане переоборудования: скорректировать направление проще.



Кто покупает пульпотрубы



Бессменными пользователями земснарядов, соответственно и пульпопроводов являются компании, добывающие песок, гравийные смеси ОПГС. Традиционно нерудные породы добывают на карьерах, в руслах водоёмов. Гидронамыв происходит следующим образом. Со дна песок поднимает специальный технический насос, а дальше всё по схеме «пульпопровод-намывочный участок-карта». Здесь песок освобождается от воды (она уходит обратно в водоём), сушится и выравнивается бульдозером, чтобы было проще собирать.



Земснарядные установки незаменимы при работах по углублению дна. И в этом случае выбор метода гидромеханизации снова будет правильным решением, поскольку он совмещает в себе сразу две довольно крупные операции – разработку и транспортировку грунта. Благодаря комбинации операций затраты на проведение работ значительно сокращаются.



Виды пульпопроводов



Существует две группы пульпопроводов, изготовленных из полиэтилена, - плавучие (водные) и береговые (наземные).



Плавучие отводы для пульпы конструктивно повторяют классические трубы с фланцами, за исключением одной детали. Чтобы трубопровод держался на плаву, нужны поплавки. Это заводские или вручную изготовленные конструкции, цельного или сегментного типа. Так называемые «плавучки» не только удерживают трубу над водой, но и служат дополнительным резервуаром для прокладки электрических кабелей и проводки для связи с берегом.





Береговые магистральные пульпопроводы имеют большую протяжённость до нескольких километров. Длина зависит от мощности насоса, удалённости бустерных станции, поддерживающих заданное давление в системе.





Лучше, если трубы будут проложены по прямой, без лишних изгибов. Так удастся почти полностью исключить простои и возможные засоры отвода.



Стоит отметить, что в общей классификации пульпопроводов пластиковые изделия самые многочисленные. К примеру, рукава для горно-обогатительных комбинатов (ГОК) также включают в сегмент пэ коммуникаций, хотя изготавливаются они из особо прочной резины. Кстати, резина действительно очень крепкая, так как позволяет пропускать до 50% грунта, что по сравнению с металлом почти в два раза больше.





Выбор качественного пульпопровода



Планируя покупку полиэтиленового пульпопровода, важно как можно точнее произвести все расчёты. В крупных организациях этим занимаются инженеры, но, как правило, сбор информации о ценах и сроках изготовления доверяют сметчикам и снабженцам. Для них мы подготовили небольшую шпаргалку.



  1. Узнайте, где будет прокладывать пульпопровод. Если по воде, то вам понадобятся поплавки или другие держатели.
  2. Уточните, какой насос используется, его мощность и производительность.
  3. Не забудьте про диаметр. Самые ходовые трубы с условным проходом 160 и 225 миллиметров.
  4. Расспросите у менеджера про комплектность: какие установлены фланцы, втулки.

И, конечно, решите вопрос с ценой. Обычно стоимость указывается за отрезок длиной 6, 12 метров или за 1 метр.



В нашей компании вы можете заказать офланцованные трубы пэ (пульпопроводы). Запросить цену можно по указанным телефонам или электронной почте. Отправьте сообщение одному из наших менеджеров. Сотрудник оперативно обработает заявку и свяжется с вами для уточнений. Оптовым клиентам и всем, кто сотрудничает с нами на постоянной основе, предоставляются скидки.

pls00.com

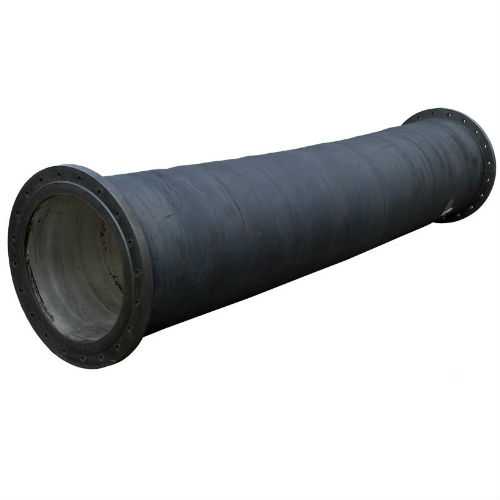

Резиновые шланги и рукава для земснарядов

Контактная форма

Описание изделий
Представленные шланги разработаны специально для использования в качестве гибких соединений труб, удерживаемы поплавками (плавучими платформами), применяемых при разработке подводных грунтов. Рукава позволяют снизить негативное воздействие волновой качки, обеспечивая быстрое прохождение материалов по трубам.

1. Материалы изготовления:
Труба: натуральный каучук, синтетическая резина
Усиление: проволочная арматура, один или несколько слоёв специальной композитной ткани.
Покрытие: синтетический каучук, устойчивый к воздействию трения, масла и погоды.

2. Особенности конструкции:
1) Износостойкое внутреннее покрытие из натуральной или синтетической резины.

2) Армирующий слой из резины, усиленной композитным волокном и металлической проволокой.
3) Прочное покрытие из натурального или синтетического каучука.
4) Гофрированное исполнение поверхности.

3. Основные преимущества:
1) Возможность использования при откачке как мелкодисперсных мягких материалов, так и крупных твёрдых пород.
2) Большой выбор диаметров: от 20 до 50 мм.
3) Широкий диапазон рабочих температур: от -20°C до 50°C.
4) Высокая износостойкость и механическая прочность.
5) Простота и безопасность установки/демонтажа.

4. Области применения:
1) В качестве элементов землесосных снарядов.
2) В буровом, промышленном, сельскохозяйственном, ирригационном, шахтном, строительном и иных типах оборудования.

5. Спецификации
1) Диаметр шланга: 150-1300 мм
2) Рабочее давление: 0,5-2,0 МПа
3) Рабочая температура: от - 20 до 40°C
4) Длина рукава: 1-12 м
5) Доступны в любом, даже небольшом, количестве при заказе вместе с трубами и поплавками.

6) Могут выступать в качестве разгрузочных отводов в дноуглубительных установках.

Технические характеристики

Стандартные размеры Предел рабочего давления в зависимости от толщины стенок
Трубы Шланги 5
кг / см
7 кг / см 8 кг / см 10 кг / см 12 кг / см 15 кг / см 20 кг / см 25 кг / см 30 кг / см
Внутренний диаметр ( мм ) Внутренний диаметр ( мм ) Общая длина ( мм )
410 410 1200 8 12
460 460 1300 8 12 14
510 510 1400 9 13 14
560 560 1500 14 16 19
610 610 1500 17 22
650 650 1600 19 22 26
710 710 1700 20 24 28
760 760 1800 26 30 33 35 38 40
800 800 1800 28 32 35 37 40 42
900 909 2000 33 36 39 42 44
1000 1000 2000

Спецификации резинового шланга (φ160-φ1300 мм)

Артикул Номинальное значение Толщина внутреннего клеевого шва Внешний диаметр фланца Внешний диаметр фланца Толщина соединительных резьб Резьбовое отверстие
Внутренний диаметр (значение для справки) (значение для справки)
Диаметр Диаметр центральной окружности Кол-во Диаметр
200 205±3 10 320 ﹢3 12±2 6 280±1.0 8 23±1
﹣2
250 254±3 385 ﹢3 345±1.0 12
﹣2
300 305±5 430 ﹢3 390±1.0
﹣2
350 338±5 480 ﹢3 19±2 435±1.0
﹣2
400 388±5 540 ﹢3 495±1.0 16
﹣2
510 510±5 15 710 ﹢3 9 650±1.0
﹣2
560 560±5 765 ﹢3 690±1.0 18
﹣2
610 610±5 20 814 ﹢3 22±2 750±1.0 20
﹣2
630 630±5 834 ﹢3 765±1.0 25±1
﹣2
660 660±5 870 ﹢3 780±1.0 24
﹣2
700 700±5 905 ﹢3 25±2 840±1.0 27±1
﹣2
710 710±5 930 ﹢3 28±2 860±1.0
﹣2
760 760±5 990 ﹢3 900±1.0 30±1
﹣2
800 800±5 25 1050 ﹢3 32±2 12 970±1.0 32 30±1
﹣2
840 840±5 1090 ﹢3 1010±1.0
﹣2
860 860±5 1090 ﹢3 1010±1.0
﹣2

Эксплуатационные показатели резинового грунтоприемника

Экспериментальная программа ГОСТ внутреннего клея Стандарт нашего завода ГОСТ наружного клея Стандарт нашего завода
Предел прочности на разрыв МПа >120 >150 >100 >130
Удлинение к моменту разрыва % >400 >500 >400 >500
Потери от истирания (установлены прибором "Akron") кв. см/1.6км 1 < 0.8 1 < 0.8
Твердость по Шору 60-66 60-66
Температура эксплуатации (℃) -40~ 60 -40~ 60
Эксплуатационные показатели резинового шланга разгрузки
Экспериментальные программы ГОСТ внутреннего клея Стандарт нашего завода ГОСТ наружного клея Стандарт нашего завода
Предел прочности на разрыв МПа >12 >15 >10 >13
Удлинение к моменту разрыва % >400 >500 >400 >500
Потери от истирания (установлены прибором "Akron") кв. см/1.6км 1 < 0.8 1 < 0.8
Твердость по Шору 60-66 60-66
Температура эксплуатации (℃) -40~ 60 -40~ 60

www.etwinternational.ru

Корпусной грунтопровод

Корпусной грунтопровод – одна из основных частей земснаряда, которая подвергается наиболее интенсивному гидроабразивному износу. По этой причине простои земснарядов в навигационном периоде составляют 5–10%. Затраты на навигационный ремонт  достигают 15–20% от стоимости текущего и среднего ремонта.

При проектировании корпусных грунтопроводов мы на первое место ставим такие характеристики, как надежность и долговечность.

Применение новых полимерных материалов и расположение их в конструкции позволяет увеличить срок службы по гидроабразивному износу в 5–8 раз по сравнению с корпусными грунтопроводами из стальных труб при тех же условиях.

Корпусные грунтопроводы  земснаряда  делятся на всасывающие и напорные.


Всасывающие грунтопроводы предназначены для всасывания гидросмесей в ин-тервале температур до +50 0С и обеспечивают устойчивую работу при разряжении до 600 мм рт.ст. без потери всасывающей трубой формы или отслоения внутреннего защитного слоя.


Гибкость всасывающего грунтопровода позволяет опускать раму грунтозаборного устройства на 600-900 по вертикали (рис. 1).



Рис. 1

В настоящее время конструкция всасывающих труб претерпела изменения – усилена внутренняя камера, позволяющая увеличить срок службы при кавинтационных. явлениях, изменен способ навивки проволочной спирали. Возможна навивка двух спиралей и установка распорных колец. Проведенные изменения  увеличили монолитность и герме-тичность изделия. Увеличение эластичности всасывающего грунтопровода уменьшило вероятность забивки его крупными камнями, корнями растений и т.д., снижая тем самым возможные срывы в работе землесоса.


Наличие «гофр» на всасывающем грунтопроводе (рис.2, 3) способствует предот-вращению деформации фланцевых соединений от осевых усилий и не нуждается в установке сальниковых осевых компенсаторов.


Рис. 2 Рис. 3


Напорный корпусной грунтопровод
соединяет напорный патрубок грунтового насоса с плавучим грунтопроводом (рис. 4).



Рис. 4  Корпусной пульпопровод земснаряда.

1 – кормовой шарнир, 2 – вертикальный патрубок, 3 – отвод, 4 – верхняя труба, 5 – отвод,
6 – грунтовый насос


Этот участок грунтопровода, особенно отводы, наиболее подвержен гидроабразивному износу. Величина шума внутри машинного зала достигает 90 и более децибел. Фирма «Рассвет-К» изготавливает корпусной грунтопровод по чертежам заказчика, исходя из возможностей машинного зала земснаряда, делая усиление отводов в местах наиболее подверженных гидроабразивному износу (Рис.5), что в несколько раз увеличивает долго-вечность изделия с сохранением эксплуатационных показателей, а стойкость к гидроабра-зивному износу увеличивается , как было уже сказано в 5-8 раз. Снижается шум в машин-ном зале до допустимого.

Рис.5


Для обеспечения герметичности, снижения потерь напора на трение, число фланцевых соединений сведено к минимуму. Фланцевые соединения не требуют установки каких –либо прокладок. Исполнение фланцевых соединений может быть различным. В по-следнее время наибольшим спросом пользуются грунтопроводы с вращающимися флан-цами ( Рис.1). Минимальное число фланцевых соединений, использование для внутренних поверхностей корпусных грунтопроводов полимерных материалов снижает гидравлическое сопротивление на 5-7 % . Технология производства отводов позволяет нам изготавливать корпусные грунтопроводы с любыми углами изгиба. Эластичные отводы изготавливается на давление до 1Мпа, с износостойкой внутренней камерой диаметром от 219 до 530 мм.

Эластичность конструкционных материалов, используемых при изготовлении корпусных напорных грунтопроводов, позволяет осуществлять их прокладку по оптимальным траек-ториям. Снижая количество фланцевых соединений и используя оптимальную траекторию прокладки грунтопровода мы снижаем потери напора на трение.

Для крепления или подвески напорных корпусных грунтопроводов в машинном зале, на наружной поверхности эластичных труб устанавливаются специальные кольца, имеющие крепежные узлы. Места установки и количество колец согласовываются с заказчиком.

Масса корпусных грунтопроводов из полимерных материалов в четыре раза мень-ше стальных, это качество значительно упрощает проведение ремонтных работ и в целом снижает эксплуатационные расходы.

www.gruntoprovod.ru

Пульпопровод эластичный, гибкий, резиновый, напорно-всасывающий, береговой, всасывающий, плавучий, резинотканевый, фланцевый, земснаряды

ТРУБОПРОВОДЫ РЕЗИНОТКАНЕВЫЕ

(ПУЛЬПОПРОВОДЫ)

  Трубопроводы резинотканевые, пульпопроводы напорные, напорно-всасывающие и всасывающие, предназначены для транспортировки абразивных песчано-гравийных смесей, песка различной категории, а также продуктов переработки горно-обогатительных комбинатов на участках измельчения, извлечения и хвостового хозяйства, для перекачивания жидкости и высокоабразивных материалов. Применяются в горнодобывающей промышленности, в гидромеханизации, на гидроэлектростанциях, сталелитейных заводах, в химической промышленности, в технике защиты окружающей среды, в строительстве надземных и подземных сооружений, при добыче песка и гравийно-песчаных смесей.

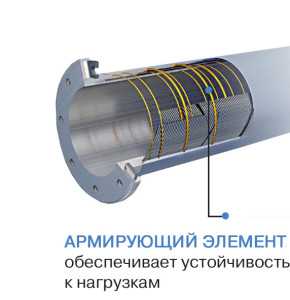

    Конструкция трубопровода резинотканевого состоит из внутреннего резинового износоустойчивого слоя, силового каркаса и защитного наружного резинового слоя. Для обеспечения радиальной (кольцевой) жесткости и устойчивости трубопроводы снабжены армирующими элементами (проволокой, металлическими кольцами), которые являются основными несущими нагрузку элементами и воспринимают сопротивление смятию при изгибе или вакууме. Изготавливаются трубопроводы с фланцами или без фланцев (муфтовое соединение).
Фланцы изготавливаются стандартной конструкции или поворотными.

ТРУБОПРОВОДЫ РЕЗИНОТКАНЕВЫЕ

    Благодаря своей особой конструкции, в которой элементы взаимосвязаны, трубопроводы резинотканевые сохраняют исходные технические характеристики на протяжении длительного срока службы и не требуют замены с течением времени.
   Трубопроводы резинотканевые — единственный вид гибких трубопроводов, допускающий монтаж и эксплуатацию в ограниченном пространстве и на сложном ландшафте без ущерба качеству.
КОНСТРУКЦИЯ   ТРУБОПРОВОДА


НАПОРНЫЕ   ТРУБОПРОВОДЫ

    Напорные трубопроводы эксплуатируются на горно-обогатительных комбинатах, в гидромеханизации, на углеперерабатывающих фабриках, теплоэлектростанциях, в металлургии, цементной промышленности и других отраслях. Применяются для транспортировки пульпы и высокоабразивных материалов, технической воды с содержанием кислот и щелочей, а также нефтепродуктов концентрацией до 20%.



Возможно изготовление трубопроводов по техническим требованиям потребителя

ВСАСЫВАЮЩИЕ   ТРУБОПРОВОДЫ

   Всасывающие трубопроводы эксплуатируются на горно-обогатительных комбинатах, в гидромеханизации, на углеперерабатывающих фабриках, теплоэлектростанциях, в металлургии, цементной промышленности и других отраслях. Используются на всасывающей линии насосов для транспортирования абразивных смесей и пульпы. Для обеспечения кольцевой жесткости и устойчивости воздействию вакуума всасывающие трубопроводы снабжаются армирующими элементами, которые несут основную нагрузку и препятствуют смятию всасывающего трубопровода.




ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ВСАСЫВАЮЩИХ ТРУБОПРОВОДОВ

Возможно изготовление трубопроводов по техническим требованиям потребителя

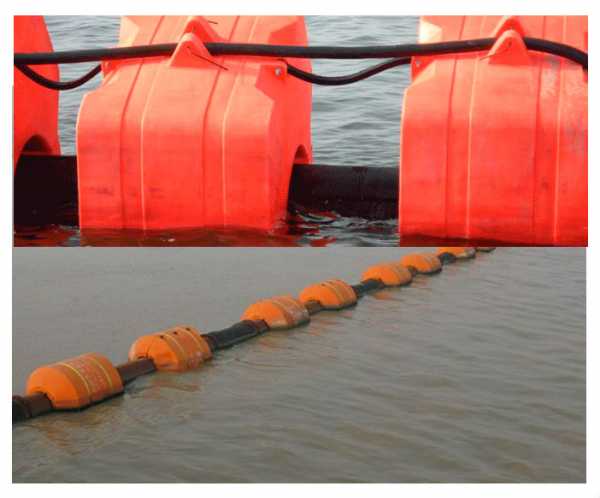

ПЛАВАЮЩИЙ   ПУЛЬПОПРОВОД

   Плавающий пульпопровод представляет собой резинотканевый трубопровод с закрепленными поплавками. Поплавки выполнены из композитного материала, устойчивого к механическим, химическим и природным воздействиям и заполнены вспененным материалом.
  Плавающий пульпопровод изготавливается длиной до 10 метров. Наружная поверхность поплавков имеет сигнальное покрытие оранжевого цвета. По согласованию с заказчиком пульпопровод комплектуется площадками для прокладки кабеля и установки световой сигнализации.
  Количество поплавков определяется по согласованию с заказчиком, при этом рассчитывается требуемая плавучесть пульпопровода, в зависимости от концентрации перекачиваемой среды.
  Применения эластичных трубопроводов позволяет избежать использования шаровых соединений. Отсутствие шаровых соединений, эластичность пульпопроводов позволяют перемещать гидросмеси повышенной концентрации - до 50% по твердой фракции.


ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ПЛАВАЮЩЕГО ПУЛЬПОПРОВОДА


ОТВОДЫ РЕЗИНОТКАНЕВЫЕ

    Резинотканевые отводы используются как элемент трубопровода для плавного изменения направления потока перемещаемых веществ, широко применяются в ограниченных пространствах, где обычные гибкие трубопроводы не могут быть изогнуты на необходимый угол.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ОТВОДОВ РЕЗИНОТКАНЕВЫХ

Возможно изготовление продукции по техническим требованиям потребителя

РЕЗИНОТКАНЕВЫЕ КОМПЕНСАЦИОННЫЕ ВСТАВКИ
   Резинотканевые компенсационные вставки применяют для соединения металлических секций трубопровода. Служат для компенсации монтажных, температурных и рабочих смещений, соединяемых трубопроводов, а также для снижения уровня вибрации и шума трубопроводов и насосных установок. Конструкция вставок рассчитана таким образом, что при подаче давления они являются безраспорными, т.е. не оказывают силового воздействия на соединяемые трубопроводы. Резинотканевые компенсационные вставки имеют трехкратный запас прочности по разрушающему давлению.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ КОМПЕНСАЦИОННЫХ ВСТАВОК

Возможно изготовление продукции по техническим требованиям потребителя

    ООО «НПП «СИБРЕЗИНОТЕХНИКА» предлагает своим заказчикам большой ассортимент продукции – эластичные напорные, напорно-всасывающие, всасывающие, плавающие трубопроводы, эластичные компенсаторы, отводы, тройники, конусные переходники и эластичные оболочки.
   Конструкторский, технологический и исследовательский отделы предприятия разрабатывают новые изделия, технологическую оснастку, нестандартное оборудование и технологию изготовления с учетом всех технических требований заказчика.


 Предприятие имеет возможность разработать и изготовить по Вашим техническим
требованиям любые необходимые Вам резинотехнические изделия.

По вопросам применения и приобретения изделий звонить по тел./факс:
(3812) 51-41-11, 55-00-18, 51-40-50, 27-23-23, моб. 8-913-961-45-54
или обращаться по адресу:
 644036, г. Омск, ул. 1-я Казахстанская, 30,
ООО «НПП «Сибрезинотехника».



Е - mail: [email protected]         http://www.sibrt.com



www.sibrt.com

Запчасти для земснарядов — ООО ПКП «ГидроМехСервис»

Общество с ограниченной ответственностью ПКП «ГидроМехСервис»
456300,  Челябинская область, г. Миасс, ул. Романенко, 91А
Прайс- лист  на 01.02.2018 г.
 на запасные части, комплектующие к грунтовым насосам и вспомогательное оборудование
Модель грунтового насоса Чертеж цена с НДС цена с НДС
ГРУТ 2650/75 50ХГЛ Ист
Колесо рабочее  Г13.05.09.00.000 по запросу по запросу
Колесо рабочее  4 лоп. Г13.05.09.00.000-01 по запросу по запросу
Броневкладыш (толщина стенки 35 мм) Г13.05.00.00.021 по запросу по запросу
Бронедиск  большой Г13.05.00.00.003/Г13.05.00.00.003-М по запросу по запросу
Бронедиск  малый Г13.05.00.00.004 по запросу по запросу
Втулка Г 13.05.05.00.001-02 по запросу по запросу
Втулка  Г 13.05.00.00.008 по запросу по запросу
Кольцо уплотнительное  Г13.05.00.00.026 по запросу по запросу
Уплотнение эксперимент  Г13.05.00.00.026-М по запросу по запросу
Патрубок  Г13.05.00.00.005 по запросу -
Корпус насоса (литой, крышка задняя) Г13.05.00.00.001 по запросу -
Крышка (литая, передняя) Г13.05.00.00.002-01 по запросу -
Валовая линия ГРУТ 2650/75  (новой конструкции с усиленной контргайкой) по запросу -
Вал с гайками 2650/75 в сборе   по запросу -
Насос ГрУТ2650/75 в сборе Г13.05.00.00.002-01 по запросу -
Модель грунтового насоса Чертеж цена с НДС цена с НДС
ГРУТ 2000/63 50ХГЛ Ист
Корпус внутренний 400.00.01 по запросу по запросу
Колесо рабочее  4 лоп. 400.03.01 по запросу по запросу
Диск защитный 400.00.04 по запросу по запросу
Кольцо уплотнительное 400.00.05 по запросу по запросу
Патрубок всас. 400.00.03 по запросу по запросу
Модель грунтового насоса Чертеж цена с НДС цена с НДС
ГРУТ 1400/40 50ХГЛ Ист
Колесо рабочее ф. 740 424.03.01 по запросу по запросу
Броневкладыш  424.00.02 по запросу по запросу
Диск защитный 424.00.04А по запросу по запросу
Кольцо уплотнительное 424.00.07 по запросу по запросу
Патрубок всас. 424.00.06 по запросу по запросу
Вспомогательное оборудование   35Л 35Л
Шаровое соединение ШЛ400 (ДУ400)    по запросу -
Шаровое соединение ШЛ500 (ДУ500)     по запросу -
Шаровое соединение ШЛ300 (ДУ 300)   по запросу
Поворотный шарнир ПШ 400   по запросу -
Поворотный шарнир ПШ 500   по запросу -
Звено плавучего п/провода в к-те с шаром (без трубы) ДУ 500  L=7 м   по запросу -
Звено плавучего п/провода в к-те с шаром (без трубы) ДУ 400  L=7 м   по запросу -
Кран плавучий   по запросу -
Кормовой шарнир   по запросу -
Потокообразователь   по запросу -
Обратный клапан ДУ 400   по запросу
Обратный клапан ДУ 500   по запросу
Ревизия-компенсатор 400   по запросу
Ревизия-компенсатор 500   по запросу
Папильонажный блок (БП) 42.00.000 по запросу -
Болт ШЛ-400 с шайбой и гайкой   по запросу -
Профиль шар. Соединения до ДУ 500 (за 1п/м)   по запросу -
Рукав для земснаряда всас. 400 (3м)   по запросу -
Рукав для земснаряда всас. 500 (3м)   по запросу -
Рукав для земснаряда всас. 300(3 м)   по запросу -

Прочностные характеристики сталей:
50ХГЛ - объем выработки комплекта от 180 - 300 м3 в зависимости от категории грунта.
Износостойкая сталь (Ист) - объем выработки комплекта от 300 - 500 м3 в зависимости от категории грунта.

Каждая партия сопровождается сертификатом качества с указанием минимальной выработки до замены комплекта.
Увеличенная стенка броневкладыша позволяет производить его замену 1 раз в 2 переборки.
Удобные системы расчетов и рассрочка оплаты.
Организация доставки любой ТК до адреса получателя.
Запуск заказа в производство по гарантийному письму.
Срок производства 1 рем.комплекта от 15 дней.
тел. +7 902 60 15 040
[email protected]

gidromehs.ru

Гибкий резиновый пульпопровод для погружных насосов > Погружной, шламовый, грунтовый насос, рыхлители грунта, земснаряд.

Характеристики
Гибкий резиновый пульпопровод на грунтовый погружной насос
  • Легкость монтажа секций
  • Сверхгибкость
  • Плавучесть
  • Маневренность
Область применения

Забор грунта с различных глубин с помощью земснаряда с погружным насосом.



Установка

Монтаж секций пульпопровода осуществляется при помощи болтов и не требует применения специальных инструментов. Также возможна комплектация пульпопроводов БРС (быстроразъемными соединениями).

В зависимости от условий эксплуатации, земснаряда с погружным насосом, плавучая секция пульпопровода может комплектоваться составными пластиковыми или цельными поплавками из вспененного материала.

Характеристики, которыми обладают гибкие пульпопроводы для погружных насосов, позволяют осуществлять забор грунта со дна водоема с наименьшими затратами и добиться максимального результата от гидротранспортной системы.

Описание

Для земснарядов с погружным насосом необходимы пульпопроводы с минимальным радиусом изгиба. Использование сверхгибких пульпопроводов позволяет значительно упростить специфику забора грунта во время рабочего цикла земснаряда. Конструкция пульпопровода позволяет систематически опускать на дно и поднимать на поверхность грунтозаборный агрегат. При проектировании и производстве пульпопроводов для погружных насосов используются особые виды материалов, позволяющих добиться сверхгибкости резинового трубопровода.

Техническое описание

Секции сверхгибкого резинового трубопровода длиной до 10 м., с возможностью комплектации различными типами поплавков. Обеспечивают гибкость секции пульпопровода до десяти внутренних диаметров. Пульпопроводы изготавливаются из износостойкой резины. Конструкция износостойкого слоя каждого вида пульпопровода рассчитывается индивидуально в зависимости от перекачиваемой смеси и рабочих характеристик насоса.

Схема напорного трубопровода

Плавающие трубопроводы

плавающий пульпопровод используется для транспортировки абразивной гидросмеси по поверхности воды, на “большой воде” и в условиях малых рек.





Всасывающие трубопроводы

Работают под вакуумом и являются одним из наиболее ответственных элементов насосной станции. Они предназначены для надежного, бесперебойного и с наименьшими потерями подвода воды, абразивных, песчано-гравийных смесей, а также шламовых продуктов к насосам. Для обеспечения необходимости радиальной жесткости и устойчивости рукава снабжают армирующими элементами, которые  несут основную нагрузку и препятствуют смятию трубопровода.



Трубопроводы со сферическим фланцем и увеличенным радиусом изгиба

(Радиус изгиба до 10 внутренних диаметров).

Напорный трубопровод с увеличенным углом изгиба



Трубопровод со сферическим фланцем в работе



Компенсаторные вставки

Компенсаторные вставки предназначены:

  • для компенсации температурного расширения трубопроводов;
  • предотвращения разрушения металлических труб при деформации трубопроводов;
  • выравнивания несоосности в трубопроводных системах, возникших в следствии монтажных работ;
  • изолирования вибрационных нагрузок от работающего оборудования и потока транспортируемой среды;
  • защиты чувствительных компонентов и узлов от сил, производимых работающим трубопроводом;
  • герметизации трубопроводов различных типов;
  • для обеспечения гибких соединений различного типа.

Резинотканевые компенсаторные вставки изготовлены из резины, имеющей повышенную износостойкость. Это значительно повышает стойкость к воздействию абразивных гидросмесей и создаёт устойчивость к давлению в течении длительного периода времени. Компенсаторные вставки изготавливаются диаметром от 102 до 920 мм.





www.dragflow.net

Рукава для телескопических загрузчиков - НПО "Гофрозащита"

НПО «Гофрозащита» изготавливает на заказ надежные и недорогие рукава на телескопические загрузчики, которые отлично зарекомендовали себя в самых различных областях. Наши изделия отличаются высокой степенью устойчивости к неблагоприятным климатическим условиям, а также воздействию высоких температур и абразивных веществ. Гофра для телескопических загрузчиков легко стыкуется с подающими устройствами и при необходимости оснащается всеми необходимыми вспомогательными элементами. Эти изделия просты в обслуживании, неприхотливы и прекрасно выдерживают интенсивный режим эксплуатации. Благодаря нашим сильфонам вы сможете оперативно заменить пришедшие в негодность гофры или доукомплектовать аспирационный рукав, если в этом есть срочная необходимость.



Габариты и область применения телескопических рукавов

Телескопические рукава нашего производства имеют широкую область применения независимо от модификации и марки загрузочных горловин. Как правило, они эксплуатируются при загрузке/выгрузке сыпучих, причем грузы могут быть как промышленной, так и пищевой группы. Изготовленные НПО «Гофрозащита» сильфоны подходят для транспортировки мраморной крошки, цемента, угля, песка, отсева, кокса, строительных смесей, зерна, муки, комбикормов и т.д. Оболочка гофры прекрасно справляется с нагрузкой и обеспечивает бесперебойную работу погрузочного устройства в течение длительного времени. Рукава для телескопических загрузчиков не имеют каких-либо особых ограничений по длине, а диапазон диаметров кожуха составляет 110-2600мм.



Материал для изготовления телескопических рукавов

НПО «Гофрозащита» производит телескопические рукава для сыпучих материалов из тентовых или параарамидных (STR) тканей. Применяемые волокна имеют достаточную плотность для обеспечения пыленепроницаемости. Используемые волокна с одно- или двусторонним полимерным покрытием не только отлично задерживают пылевые взвеси, состоящие из мельчайших частиц, но и характеризуются высоким уровнем влагостойкости. Благодаря таким качествам наши гофрированные сильфоны подходят для эксплуатации на закрытых и открытых площадках в любом климатическом поясе, поскольку прекрасно выдерживают диапазон температур от -90 до 250 °C и любую влажность воздуха. Для обеспечения необходимой жесткости каждый загрузочный телескопический рукав армируется формообразующими кольцами и центрирующими пружинами. По желанию заказчика армирующий каркас может быть изготовлен с применением нержавеющей стали.

gofrozashchita.ru
