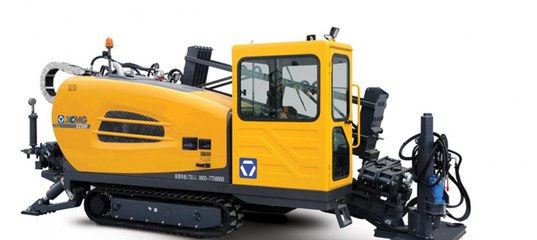

Китайская буровая установка горизонтального направленного действия ГНБ XCMG

Мощная буровая установка ГНБ от китайского производителя XCMG – самоходная производительная машина для работы в интенсивном режиме и реализации сложных операций на разных геологических площадках. Она отличается устойчивостью, надежностью, длительным периодом службы.

Установка ГНБ XCMG: особенности и характеристики

Широкое разнообразие модельного ряда позволяет подобрать технику ГНБ для работы в любых условиях. Машина может поставляться с разными функциональными инструментами.

Буровая установка ГНБ XCMG имеет ряд отличительных особенностей:

  1. Мощная ходовая часть с гусеничной конструкцией. Она обеспечивает перемещение по сложному геологическому участку, преодоление подъемов и устойчивость во время осуществления технологических операций.

  2. Толстый металлический каркас кабины защищает оператора от внешнего шума, пыли и иных вредных химических компонентов, выделяющихся в процессе функционирования транспорта.

  3. Оснащенность кабины способствует длительной комфортной работе водителя. Для поддержания микроклимата предусмотрен кондиционер и отопительный прибор. Удобные джойстики позволяют плавно и точно совершать манипуляции рабочим органом. Залог большого угла обзора – большая площадь остекления и зеркала заднего вида.

  4. Разнообразие моделей позволяет подобрать буровую установку XCMG ГНБ с оптимальными размерами буровой штанги для любого типа грунта.

  5. Механизм способен работать длительное время в интенсивном режиме. Для этого буровая самоходная машина укомплектована дизельным двигателем иностранного производства, централизованной системой смазки, защищающей детали от ускоренного износа, и качественными гидравлическими элементами.

  6. Энергосбережение и экономный расход топлива – результат автоматической подачи топлива по инновационной технологии.

Буровая установка ГНБ адаптирована для работы в условиях российского климата, отличается устойчивостью к внешним погодным факторам, имеет широкий температурный диапазон эксплуатации.

Сфера применения буровой установки ГНБ XCMG

Горизонтально-направленная буровая китайская установка предназначена для решения сложной задачи в строительстве – укладки конструкций на несколько километров под землей на участках, представляющих препятствие или повышенную опасность. Технологии, использованные во время проектирования и производства машины, дают возможность настраивать параметры скважины с высокой точностью и корректировать их на всех этапах. Оператору доступен мониторинг соблюдения параметров в ходе всего процесса.

Сфера применения горизонтально-направленной буровой техники XCMG – прокладка туннелей и инженерных коммуникаций, буровые работы на следующих участках:

  • Закрытые охранные площади: ЛЭП, мосты, железнодорожные объекты.

  • Городские участки с высокой плотностью застроек.

  • Природные объекты: парки, водоемы, леса, овраги.

  • Близкое расположение газовой или нефтяной магистрали.

  • Трасса под автомобильной магистралью.

Если вас заинтересовала буровая установка ГНБ от китайского концерна XCMG, купить ее можно у представителя нашей компании. Для консультации и оформления заявки свяжитесь с менеджером через онлайн-чат или по телефонам: +7 (800) 333-96-88, +7 (495) 995-26-88.


sany, вермер, Ditch Witch и МЕМПЭКС

Бурильные установки ГНБ (горизонтально направленного бурения) представляют собой мощные комплексы, позволяющие строить подземные коммуникации закрытым бестраншейным методом. Имеют в качестве рабочего органа управляемую бурильную головку, закрепленную на гибкой подвижной штанге и позволяющую сверлить скважины диаметром более 1,2 метра, а длиной от нескольких метров до километров.

Буровые установки ГНБ (горизонтально-направленного бурения)

Назначение

Горизонтальное бурение применяется в местах, где невозможно устройство коммуникативных каналов методом открытой траншеи:

  • под автотрассами,
  • под железнодорожными путями,
  • в местах протекания рек и других водоемов,
  • в густонаселенных районах,
  • в других ограниченных условиях.

Скважины, получаемые таким способом, используются для проложения трубопроводов для воды, канализации, электрического и связного кабеля, газо-и нефтепровода и многого другого.

Преимущества

Установки ГНБ дают массу возможностей, непосильных для другой землеройной техники и позволяющих значительно экономить средства на устройство сложных подземных путей для прокладки трубопровода:

  • В короткое время прокладываются пути длиной до нескольких километров.
  • Для устройства коммуникаций требуется минимум рабочей силы: одна машина способна проложить подземный канал, расширить его до нужного диаметра и протянуть в него трубы.
  • Землеройные работы с техникой ГНБ при соблюдении правил пользования исключают аварийные ситуации и полностью безопасны для рабочих, обслуживающих процесс бурения.
  • Работы могут осуществляться в любых грунтовых и погодных условиях.

ВАЖНО! Метод горизонтального бурения позволяет сохранить нетронутыми природные богатства и созданные человеком постройки. Разрушение некоторых из них может повлечь не только материальный ущерб – многие сооружения охраняются государством как исторические, природные и др. памятники.

Устройство

Стандартная комплектация бурового комплекса ГНБ состоит из следующих элементов:

  • Ходовой части на колесном либо гусеничном ходу.
  • Двигателя, приводящего в действие все рабочие органы (обычно дизельного).
  • Рабочего места оператора и панели управления.
  • Гидравлической станции с насосами, подающими в скважину бурильную жидкость.
  • Бурового лафета.
  • Магазина со штангами с устройством их бесперебойной подачи по мере удлинения скважины.
  • Колонны с рабочим оборудованием бурения.
  • Промывной техники.
  • Оборудования, обеспечивающего безопасность действий.

Принцип работы

Деятельность бурильной установки по горизонтальному устройству скважин проходит в несколько этапов:

  • Устройство пилотной скважины – это самая сложная и ответственная часть работы. Здесь буровая головка должна проложить черновой канал, определяя направление прохода, его глубину и длину:
    1. Встроенный излучатель дает возможность локации ее местоположения для управления движением при изменении скоса буровой лопатки с пульта управления оператора.
    2. Приводная штанга для связи с буровой головкой и удаленного управления бурением также используется для подачи жидкости в конец отверстия. Естественный изгиб штанги позволяет обходить препятствия, а размывание жидкостью грунта облегчает процесс, увеличивает его скорость и дает возможность эвакуации земельных пластов из получившегося канала. Также использование жидкости исключает обвалы и обеспечивает охлаждение рабочего инструмента.
    3. Управление проходит с одновременной работой системы локации. При отходе от запланированной траектории и появлении препятствий (неразбиваемые камни и др.) работа останавливается, проводится поворот на заданный угол и затем возобновляется сверление.
  • Расширение пилотного отверстия происходит с помощью обратного расширителя – риммера, при движении рабочего инструмента по тоннелю в обратном направлении (риммер устанавливается вместо бурильной головки). При этом расширение идет по достижению диаметра отверстия, в 1,5-2 раза превышающего диаметр устанавливаемой трубы.
  • Протяжка трубопровода проходит одновременно с расширительными работами: труба крепится к риммеру через устройство, не дающее ей крутиться вместе с ним, и при обратном движении штанги входит в скважину.
Последовательность работ, выполняемых установкой гнб

ВНИМАНИЕ! Бурение с помощью установки ГНБ проводится только после разведывательных работ по исследованию качества грунта и наличию естественных и искусственно созданных препятствий.

Производители и популярные модели

Крупное производство установок налажено на заводах Европы и США, но также существует качественные установки гнб китайского и отечественных производителей.

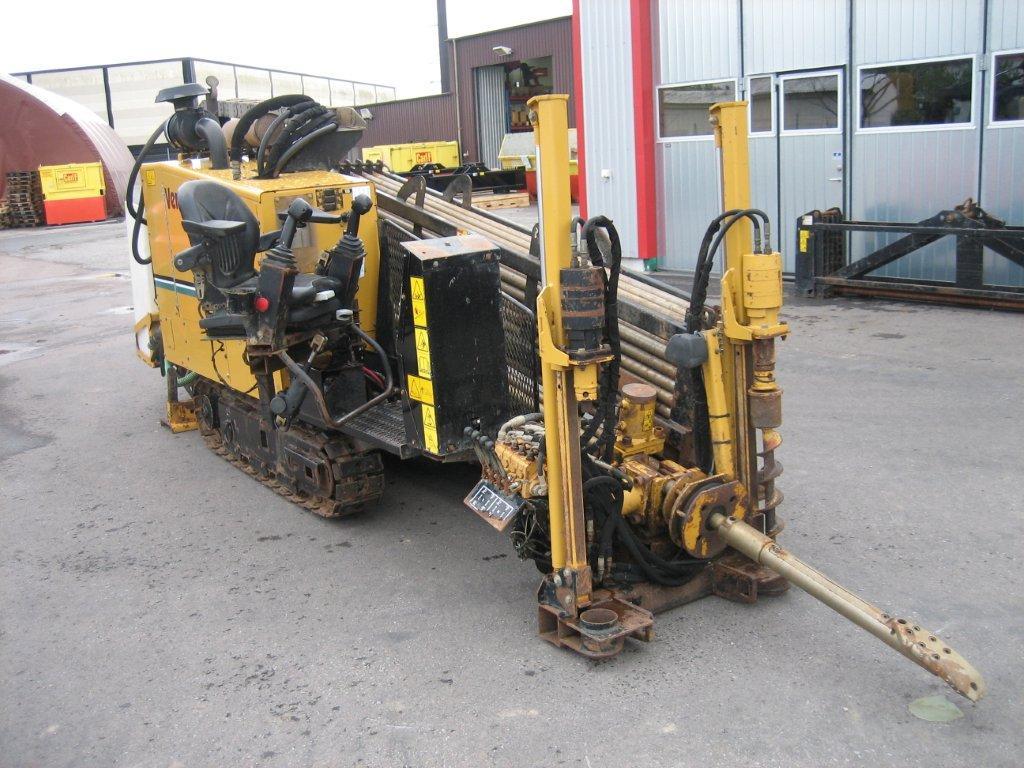

Vermeer

Американская компания Vermeer и ее представительства в Европе выпускают бурильную технику, которая является настоящим эталоном качества. Продукция Вермер универсальна: используется для прокладки всех видов подземных трубопроводных трасс, имеет широкий ассортимент мощностей и размеров. Среди них наиболее применимы установки Series II, которые работают с наиболее тяжелыми грунтами.

Показатели Navigator D7х11 Series II Navigator D36x50 Series II Navigator D80x100 Series II
Navigator D330x500
Общая масса, т 4,835 8,981 17,010 40,823
Крутящий момент, Н. м 1763 6772 13558 67800
Макс диаметр расширения сверления, мм 300 800 1000 1500
 Макс длина сверления, м 110 400 800 1600
Усилие тяги, т 4,082 16,329 36,287 149,685

На видео буровая установка Vermeer Navigator D7х11:

Sany Heavy Industry CO

Sany – крупнейший в Китае производитель буровой техники. Его машины – это колоссальная спецтехника большой мощности, способная работать с грунтами всех категорий в любых погодных условиях.

Показатели Sany SD6020 Sany SD7535 Sany SD12065
Общая масса, т 9,6 17,5 25,0
Крутящий момент, кН. м 7100 20000 33750
Макс. диаметр сверления, мм 1500 2000 2300
Усилие тяги, т 20,0 50,0 65,0

Ditch Witch

Установки горизонтального бурения Ditch Witch не имеют аналогов в мире. Компания была одной из первых, начавших заниматься технологиями бестраншейных коммуникаций, и на сегодня ее продукция – это удобство, высокая производительность и безопасность пользования. Буровые выпускаются в основном среднего класса тяжести (миди).

Показатели JT5 JT1220 Mach2 JT25 JT30 All Terrain
Общая масса, т 1,674 4,400 9,163 8,010
Крутящий момент, кН.м 746 1900 5420 1080
Макс. диаметр расширения, мм 114 от 114 от 114 от 140
Частота вращения, об/мин 195 180 220 400

Видео обзор установки горизонтально-направленного бурения Ditch Witch

МЕМПЭКС

МЕМПЭКС – Белорусский производитель бурильной техники, являющийся одним из пионеров бестраншейного бурения. Производит установки всех классов тяжести, от «мини» до «макси».

Показатели УНБ-20 МНБ-50 МНБ-125
Общая масса, т 0,820 1,100 3,800
Макс. диаметр расширения, мм 300 500 1000
Макс. глубина сверления, м 60 120 150
Усилие тяги, т 20,0 50,0 125,0

На видео принцип работы установки гнб на примере модели УБН-20:
