Характеристики БЕЛАЗ-7547. Обзор самосвала БЕЛАЗ-7547

Технические характеристики БЕЛАЗ-7547

Источник фото: maxi-exkavator.ruФото самосвала БЕЛАЗ-7547

Объединенная гидросистема для рулевого управления и опрокидывающего механизма кузова оснащена шестеренными масляными насосами и телескопическими 3-ступенчатыми цилиндрами подъема кузова (со ступенью двойного действия).

Максимальное давление в гидросистеме

13,5 МПа

Максимальная производительность насосов при 2 100 об/мин

270 куб. дм/мин

Время подъема платформы

16 с

Время опускания платформы

20 с

Степень фильтрации

10 мкм

Производитель установил на БЕЛАЗ-7547 сварной кузов ковшового типа с системой FOPS/ROPS. Имеется защитный козырек и функция обогрева отработавшими газами, выталкиватели и отбойники для камней. Установлено специальное устройство для стопорения, когда кузов поднят.

Вместимость кузова

вровень с бортами

с “шапкой” (2:1)

21,5 куб. м

27,6 куб. м

27,4 куб. м

31,7 куб. м

28,5 куб. м

33,9 куб. м

35,9 куб. м

43,3 куб. м

Грузоподъемность модели составляет 42 000-45 000 кг. Масса без груза – 33 000 кг, полная масса – 75 100-78 100 кг.

Рама самосвала представляет собой сварную конструкцию, изготовленную из низколегированной стали. Продольные лонжероны, которые между собой соединены поперечинами, имеют коробчатое сечение.

В стандартной комплектации самосвал оснащен предпусковым подогревателем (за исключением машин тропического исполнения), системой пожаротушения, которая включается дистанционно, устройством сигнализации приближения к воздушной линии электропередач.

Опционально самосвал БЕЛАЗ-7547 можно оснастить зеркалами с подогревом, дополнительным отопителем кабины и кондицинером.

Габариты БЕЛАЗ-7547

Высота самосвала до козырька поднятого кузова составляет 8 200 мм. Далее приведены основные габаритные характеристики.

Длина

8 090 мм

Ширина

4 110 мм

Высота

4 390 мм

Руководство по эксплуатации

Источник фото: belaz.byФото БЕЛАЗ-7547

В документе содержится информация о принципах работы узлов, агрегатов, а также прочих систем самосвала. Также в руководстве отражены наиболее полные технические характеристики БЕЛАЗ-7547.

Скачать руководство по эксплуатации

Каталог запчастей

В каталоге представлен полный список комплектующих: в нем все запчасти расположены в порядке возрастания номеров. Сам каталог состоит из четырех разделов. Например, второй раздел содержит информацию о сборочных единицах и деталях двигателя, ГМП БЕЛАЗ-7547, электрооборудования, платформы и опрокидывающего механизма. Приведенные там же рисунки могут быть использованы при сборке и разборке агрегатов.

Скачать каталог

Двигатель, трансмиссия

Рассматриваемая модель оснащена V-образным дизельным 4-тактным силовым агрегатом ЯМЗ-240НМ2 с непосредственным впрыском топлива. Это двигатель с жидкостным охлаждением и принудительной рецеркуляцией. Охлаждение масла осуществляется с помощью водомасляного теплообменника.

Технические характеристики двигателя

Мощность при 2 100 об/мин

368 кВт (500 л. с.)

Количество цилиндров

12

Диаметр цилиндров

130 мм

Рабочий объем цилиндров

22,3 л

Ход поршня

140 мм

Максимальный крутящий момент при 1 600 об/мин

1 815 Н*м

Напряжение в системе электрооборудования

24 В

Удельный расход топлива составляет 224 г/кВт*ч.

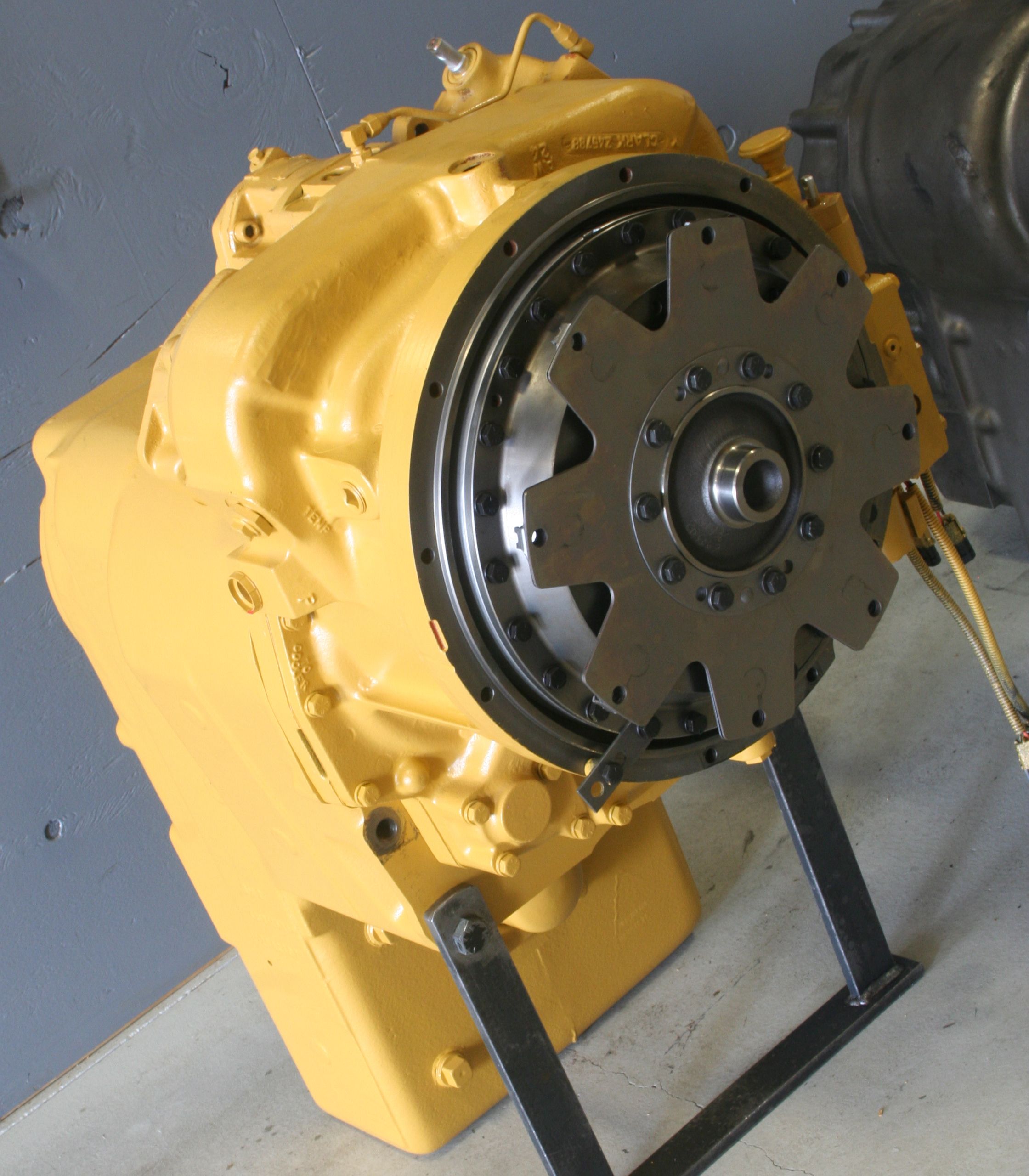

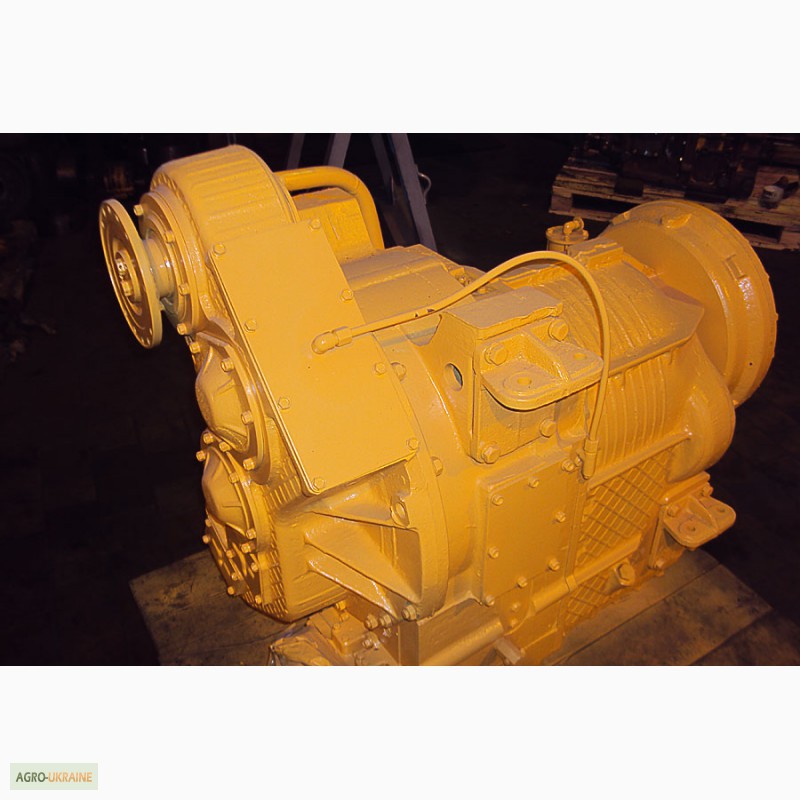

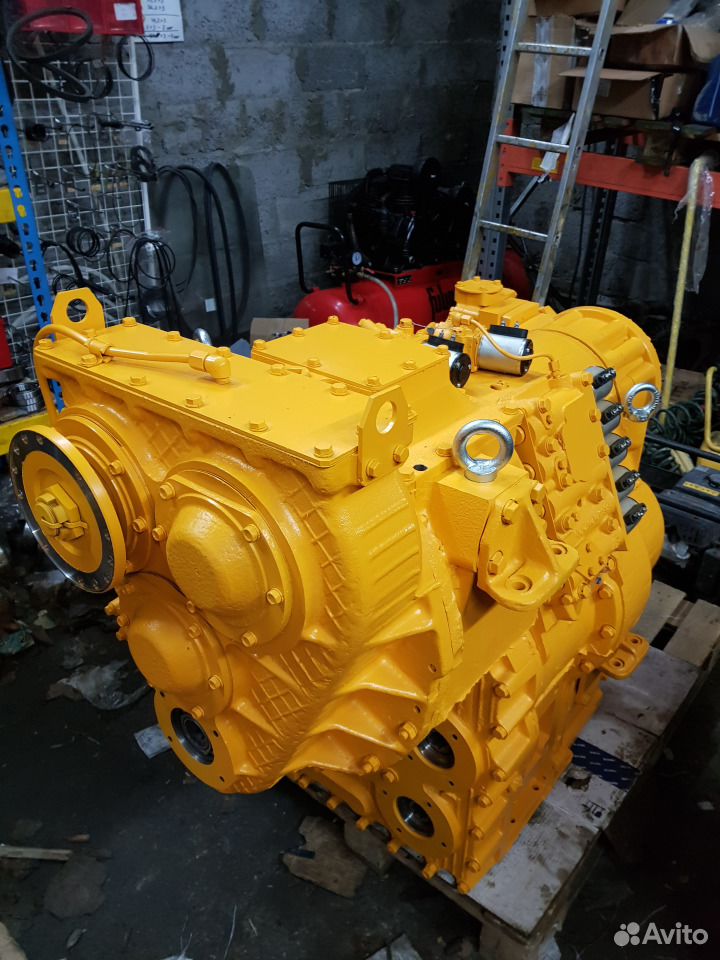

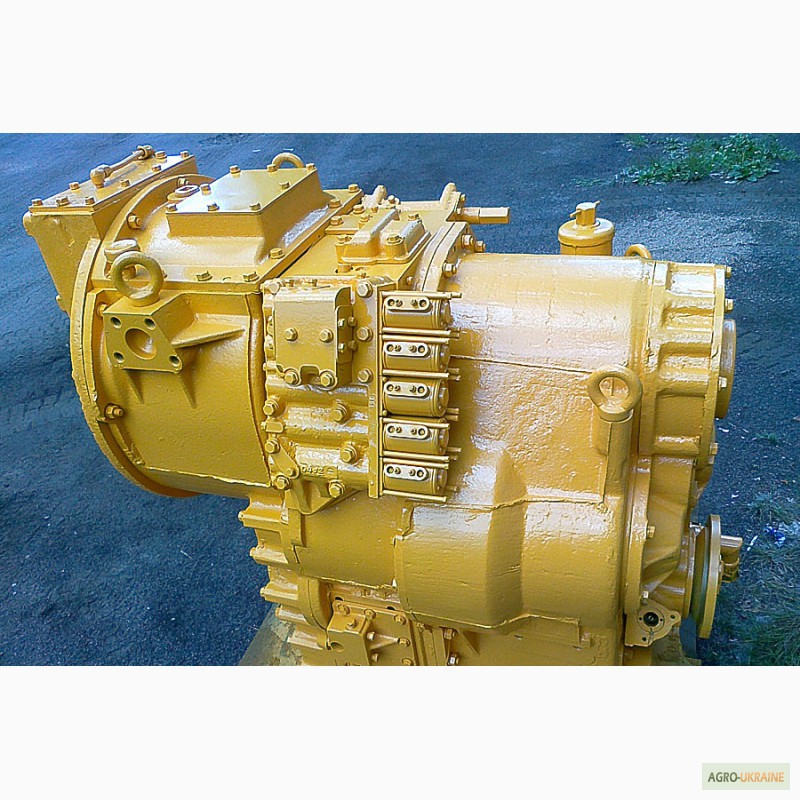

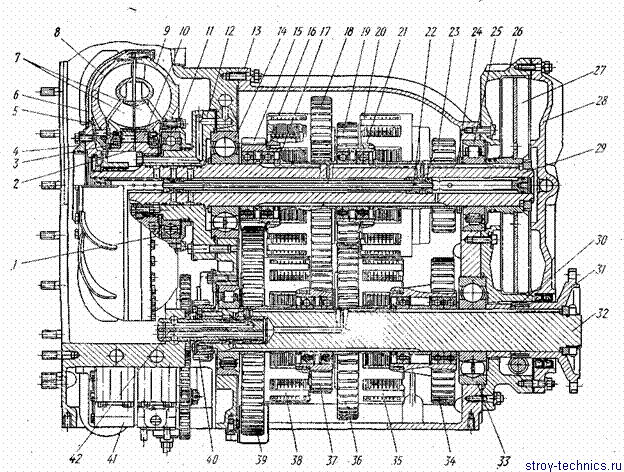

В паре с двигателем работает гидромеханическая передача (ГМП) с согласующим редуктором, а также комплексным 1-ступенчатым блокируемым гидротрансформатором. Коробка передач на БЕЛАЗ-7547 – вальная, с фрикционными муфтами, 5 скоростей вперед, две назад.

Передаточные числа коробки передач

Передача

Вперед

Назад

I

3,84

6,07

II

2,27

1,67

III

1,50



IV

1,05



V

0,62



Заправочные емкости

Топливный бак

610 л

Гидравлика

160 л

Охлаждение силового агрегата

130 л

Система смазки ДВС

54 л

Главная передача

32 л

Гидромеханическая передача (ГМП)

70 л

Колесные передачи

32 л (16х2)
