Ремонт гидроцилиндров выдвижных опор автокрана КС-55713

_____________________________________________________________________________________________

_______________________________________________________________________________________________

Ремонт гидроцилиндров выдвижных опор автокрана
КС-55713

Демонтаж, разборка, сборка и монтаж гидроцилиндра
выдвижения опоры автокрана КС-55713

Рис. 54. Опора выдвижная автокрана КС-55713-1К-3

1-опорная рама; 2-балка выносной опоры; 3,6- гидроцилиндры; 4-обойма;
5-болт; 7,9-ось; 8,10-шплинт;

Демонтаж гидроцилиндра выдвижения опоры с автокрана КС-55713-1К-3
Клинцы/Галичанин грузоподъемностью 25 тонн на шасси Камаз-65115
следует производить в следующей последовательности:

– Снять трубопровод поршневой полости, отвернув накидные гайки со
штуцера гидроцилиндра выдвижной опоры и штуцера на планке.

– Отвернуть накидную гайку трубопровода штоковой полости в месте
соединения со штуцером на планке.

– Отсоединить проушину, сняв шплинт 10, шайбу (рис.54, сечение В-В),
предварительно подложив под гидроцилиндр деревянный брусок во избежание
повреждения трубопроводов при демонтаже гидроцилиндра.

– Снять штоковый трубопровод, отвернув накидную гайку со штуцера
штоковой полости цилиндра выдвижения опоры автокрана КС-55713-1К-3.

– Отсоединить проушину штока, сняв шплинт 8, шайбу и ось 7 (рис.54,
сечение Б-Б).

– Вынуть из выносной опоры гидроцилиндр.

Рис.55. Цилиндр выдвижения балок опор автокрана КС-55713-1К-3

1-грязесъёмник; 2-гайка; 3-лента; 4-кольцо защитное; 5- уплотнение
штоковое; 6-крышка; 7-шток; 8-корпус; 9-поршень в сборе; 10,11,12-
кольцо; 13-уплотнение поршневое; 14-стопорное кольцо; 15-пружинное кольцо;
16-лента.

Разборку гидроцилиндра выдвижения опоры КС-55713-2.31.300 следует
производить в следующей последовательности:

– Повернуть цилиндр выдвижения опоры резьбовыми отверстиями вниз, слить
остатки масла в емкость.

– Снять стопорное кольцо 14 (рис.55), утопить крышку 6 посредством
медной или алюминиевой выколотки до появления в корпусе 8 кольца
пружинного 15, извлечь кольцо 15 из корпуса.

– Вынуть шток 7 вместе с крышкой 6 из цилиндра.

– Снять гайку 2.

– Снять со штока поршень 9 и крышку 6.

– Снять с поршня манжету 13, ленту 16.

– Снять с крышки манжету 5, кольцо уплотнительное 11, кольцо защитное4 и
грязесъемник1 и ленты 3.

– Снять со штока кольцо уплотнительное 10.

Сборку производить в обратной последовательности. В случае применения
гидроцилиндра выдвижения опоры КС-35719-3.31.700, фиксация крышки 8
осуществляется аналогично гидроцилиндру КС-45724-8.63.900, с помощью
накидной гайки и контргайки.

Демонтаж, разборка, сборка и монтаж гидроцилиндра вывешивания крана
КС-55713-1К-3

Демонтаж гидроцилиндра вывешивания крана КС-55713-1К-3 необходимо
производить в следующей последовательности:

– Выдвинуть выносную опору на 400-500мм.

– Отсоединить подводящие трубопроводы от гидроцилиндра и гидрозамка и
вставить в резьбовые отверстия заглушки. Вывернуть гидрозамок. На
место гидрозамка ввернуть приспособление для строповки.

– Застропить цилиндр вывешивания крана.

– Расстопорить четыре отгибные шайбы, отвернуть четыре болта.

– Опустить гидроцилиндр и снять с крана.

Рис.56. Гидроцилиндр вывешивания крана КС-55713-1К-3

1-гильза; 2-шток; 3-поршень; 4-уплотнение поршневое; 6-лента
направляющая; 7-кольцо; 8-крышка; 9-кольцо; 10-уплотнение штоковое;
11-кольцо; 12-грязесъемник; 13-кольцо стопорное; 14-кольцо пружинное; 15-лента;
16,17-шайба защитная.

Разборку цилиндра вывешивания крана КС-55713-1К-3 (рис.56) необходимо
производить в следующей последовательности:

– Повернуть корпус гидроцилиндра резьбовыми отверстиями вниз и слить
масло в емкость.

– Снять стопорное кольцо 13, утопить крышку 8 во внутреннюю часть гильзы
1 на 30-40 мм, обеспечив снятие пружинного кольца 14.

– Демонтировать пружинное кольцо 14.

– Вынуть из гильзы 1 шток 2 с поршнем 3 и крышкой 8.

– Снять крышку 8 со штока 2 с помощью алюминиевой или медной выколотки.

– Вынуть из крышки 8 грязесъемник 12, кольца 9 и 11, ленты 15, шайбы
защитные 16 и 17 и уплотнение штоковое 10.

– Снять с поршня уплотнение поршневое 4 и ленту 6.

– Скрутить со штока 2 поршень 3, зажав шток между двумя деревянными
ячейками.

– Снять со штока кольца 7.

Операцию извлечения штока из корпуса гидроцилиндра вывешивания крана
КС-55713-1К-3 осуществлять приложением внешнего усилия к штоку
(механического или посредством насосной станции), предварительно
закрепив корпус (предпочтительна вертикальная разборка).

Давление подается в поршневую полость гидроцилиндра. Шток выдвигается до
появления первой манжеты. Сливается масло. Далее шток
вынимается вручную с предохранением его от падения.

Сборку гидроцилиндра вывешивания крана КС-55713-1К-3 необходимо
производить в следующей последовательности:

– Установить уплотнение поршневое 4 и ленту 6 на поршень.

– Установить грязесъемник 12 и уплотнение штоковое 10, кольца 9 и 11,
ленты 15, шайбы защитные 16 и 17.

– Установить крышку 8 на шток 2.

– Установить на шток 2 кольца 7, поршень 3 и завальцевать.

– Установить корпус гидроцилиндра вывешивания крана вертикально приливом
под гидрозамок вниз и закрепить.

– Установить шток-поршень 2 в сборе с крышкой 8 в гильзу 1 аккуратно
заправить поршневые манжеты во входную фаску корпуса мягким
заострённым инструментом. Шток должен входить в корпус плавно под
собственным весом.

– Ввернуть в гидроцилиндр заглушки.

Монтаж выносной опоры автокрана КС-55713-1К-3 Клинцы/Галичанин
грузоподъемностью 25 тонн на шасси Камаз-65115 следует производить в
последовательности обратной демонтажу.

Ремонт гидроцилиндра выдвижения выносной опоры автокрана КС-55713-1К-3
следует производить при следующих неисправностях:

– течь масла по уплотнениям;
– самопроизвольное выдвижение штока.

Ремонт цилиндра вывешивания крана КС-55713-1К-3 следует производить при
следующих неисправностях:

– течь масла по уплотнениям;
– проседание штока под нагрузкой;
– самопроизвольное выдвижение штока.

В случае проседания опор автокрана КС-55713-1К-3 Клинцы/Галичанин
грузоподъемностью 25 тонн на шасси Камаз-65115 необходимо сначала
проверить на утечки гидрозамок гидроцилиндра вывешивания.

Если гидрозамок исправен, и при обнаружении внутренних или наружных
утечек, необходимо произвести демонтаж и разборку гидроцилиндра.

Замена опорно-поворотного устройства автокрана КС-55713-1К-3

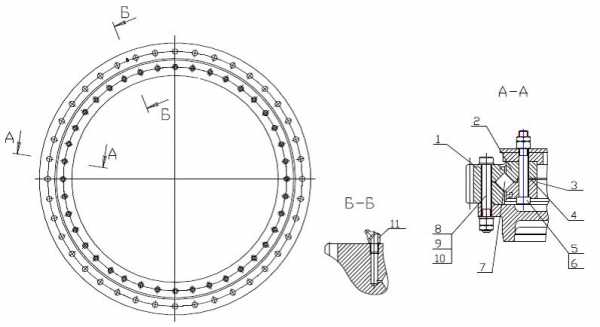

Рис. 57. Опора поворотная автокрана КС-55713-1К-3

1-зубчатый венец; 2,3-полуобоймы; 4-прпокладка; 5,8-болты; 6,9-гайки;
7-ролик; 10-шайба; 11-масленка

Демонтаж опорно-поворотного устройства автокрана КС-55713-1К-3

Демонтировать гидроцилиндр подъёма стрелы.

Демонтировать стрелу в сборе с автокрана.

Ослабить гайки 9 (рис.57). Отвернуть гайки 9 полностью.

Произвести демонтаж жгутов токосъёмника с клеммной колодки поворотной
рамы автокрана КС-55713-1К-3 Клинцы/Галичанин грузоподъемностью 25
тонн на шасси Камаз-65115.

Отсоединить трубопроводы от вращающегося соединения.

Технологическим краном застропить платформу поворотную. Демонтировать
платформу с крана и установить на опоры.

Придерживая траверсой опорно-поворотное устройство (ОПУ), ослабить гайки
6. Отвернуть гайки 6 полностью.

Отсоединить ОПУ от платформы поворотной.

Монтаж опорно-поворотного устройства автокрана КС-55713-1К-3

Устранить грязь и посторонние вещества из отверстий под болты на раме и
поворотной платформе.

Положить ОПУ автокрана КС-55713-1К-3 Клинцы/Галичанин грузоподъемностью
25 тонн на шасси Камаз-65115 на деревянные подкладки высотой не
менее 50мм. Установить внутри стойки. Установить поворотную платформу на
стойки.

Грузоподъёмным механизмом, обеспечивающим возможность круговых
перемещений ОПУ (например, траверсами) приподнять ОПУ и совместить
отверстия на нём и поворотной платформе.

Болты 6 сначала затягивать с моментом равным 50% от установленного, а
затем с установленным моментом равномерно, чередуя затяжку крест-накрест.

Все болты окончательно затягивать с одинаковым моментом 0,45-0,48кНм
(45-48кГ/см), не допускающим разброса его величин. Знак “Л” венца ОПУ
располагать на продольной оси нижней рамы автокрана в задней ее части.
Знак “Л” полуобойм ОПУ автокрана КС-55713-1К-3 располагать на
поперечной оси поворотной рамы с правой стороны.

Поднять технологическим краном поворотную платформу в сборе с
опорно-поворотным устройством и подвести её к месту работы над рамой.

Медленно опустив поворотную платформу в сборе, совместить отверстия под
болты в следующей последовательности: передней, левой и правой
передней, левой и правой задней, задней и левой и правой боковых частях,
после чего затягивают гайки 9 гаечным ключом.

Затянуть все гайки 9 сначала с моментом, равным 50% от установленного, а
затем с установленным моментом равномерно, чередуя затяжку крест-накрест. После затяжки убедиться, что резьбовая часть болтов выступает
над гайкой более чем на одну нитку.

Смазывать опорно-поворотное устройство автокрана КС-55713-1К-3
Клинцы/Галичанин грузоподъемностью 25 тонн на шасси Камаз-65115
консистентной смазкой через пресс-маслёнки 11, до тех пор, пока смазка
не выйдет наружу через стык между внутренней и наружной обоймами.

Произвести монтаж жгутов токосъёмника. Установить стрелу в сборе на
автокран. Установить гидроцилиндр подъёма стрелы.

Замена болта крепления опорно-поворотного устройства к поворотной раме
автокрана КС-55713-1К-3

Демонтаж болта крепления опорно-поворотного устройства к поворотной раме
автокрана КС-55713-1К-3 Клинцы/Галичанин грузоподъемностью 25
тонн на шасси Камаз-65115 следует проводить в следующем порядке:

– выставить на опоры;

– расчалить крюковую подвеску;

– поднять стрелу до минимального вылета.

– медленно вращая поворотную платформу, совместить ось демонтируемого
болта 1 (рис. 58) с осью отверстия А расположенного в верхнем листе
опорной рамы в задней части рамы или сбоку.

– отвернуть гайки 2 и демонтировать болт 1 через отверстие А. Монтаж
болта осуществить в обратном порядке.

Рис. 58. Крепление опорно-поворотного устройства автокрана КС-55713-1К-3

1-болт; 2-гайка

_____________________________________________________________________________________________

_____________________________________________________________________________________________

_____________________________________________________________________________________________

_____________________________________________________________________________________________

specdm.ru

Гидрозамок опоры КС-45717.31.400-02, КС-45717.31.400 гидрозамок гидроцилиндра опор автокрана Ивановец КС-45717

Гидрозамок опоры КС-45717.31.400-02, гидрозамок КС-45717.31.400 гидроцилиндра автокрана Ивановец КС-45717 и их модификаций.

Гидрозамок опоры КС-45717.31.400-02, гидрозамок КС-45717.31.400 гидроцилиндра вывешивания автокрана Ивановец КС-45717 и их модификаций.

Компания Кран-мастер предлагает гидрозамоки для автокранов Ивановец серии КС-45717 в наличии гидрозамок опоры КС-45717.31.400, гидрозамок КС-45717.31.400-2 гидроцилиндра вывешивания крана, гидрозамок КС-45717  узнать стоимость вы можете позвонив нам по телефону.

 Гидрозамок КС-45717.31.400 , КС-45717.31.400-2  устанавливаются на гидроцилиндрах опор автокранов Ивановец серии КС-45717, КС-45717-1, КС-45717-1Р, КС-45717А-1, КС-45717К-1, КС-45717К-2, КС-45717А-1Р, КС-45717К-1Р, КС-45717К-2Р, КС-45717К-3, КС-45717К-3Р

 Гидрозамки КС-45717.31.400 служат для запирания поршневых полостей гидроопор (гидроцилиндров вывешивания) крана.

 Гидрозамок КС-45717.31.400 , КС-45717.31.400-2  (гидравлический замок автокрана) —предназначен для пропускания рабочей жидкости в одном направлении и запирания в обратном направлении. Гидрозамки служат для запирания поршневых полостей гидроопор (гидроцилиндров вывешивания крана) и предотвращения самопроизвольного втягивания штоков гидроцилиндров вывешивания автомобильного крана.

 Гидрозамки КС-45717.31.400 , КС-45717.31.400-2  установлены на всех гидроопорах автокрана в количестве 4-х шт, по числу аутригеров автокрана.

 После выдвижения штока гидроцилиндра гидрозамок запирает поршневые полости, предотвращая самопроизвольное втягивание штоков под нагрузкой или в случае обрыва трубопровода. Гидрозамки установлены непосредственно на всех гидроцилиндрах вывешивания крана.



Гидрозамок КС-45717.31.400 (устройство и принцип работы)



А – напор от гидрораспределителя при выдвижении штока гидроопоры; А1 – к поршневой полости гидроопоры; Х – напор от гидрораспределителя при втягивании штока гидроопоры; Х1 – к штоковой полости гидроопоры.

1, 8 – пробки; 2, 7 – кольца уплотнительные; 3 – корпус; 4 – плунжер; 5 – клапан; 6 – пружина

При выдвижении штока гидроопоры рабочая жидкость от гидрораспределителя поступает в отверстие А, открывает обратный клапан 5 и через отверстие А1 поступает в поршневую полость гидроопоры. При отсутствии давления в полостях А, Х и Х1 клапан запирает поршневую полость гидроопоры.

При втягивании штока гидроопоры рабочая жидкость от гидрораспределителя поступает в отверстие Х гидрозамка и через отверстия Х1 направляется в штоковую полость гидроопоры. Под давлением рабочей жидкости плунжер 4 перемещается вправо (по рисунку), нажимает на клапан 5, открывая проход рабочей жидкости из поршневой полости гидроопоры в отверстие А гидрозамка и далее на слив.

Техническая характеристика

Условный проход, мм

10

Рабочее давление, МПа (кгс/см2)

25 (250)

Номинальный расход рабочей жидкости, л/мин

16



Гидрозамок выносных опор автокрана Ивановец КС-45717

Гидрозамок КС-45717.31.400 выносных опор автокрана весит 6 кг. и состоит из следующих запчастей:





№ поз.

Обозначение

Наименование

Кол-во

1

КС-3577.83.202

Клапан

1

2

КС-3577.83.204

Пружина

1

3



Кольцо 021-025-25-2-2 ГОСТ 9833-73

1

4

КС-45717.31.403

Пробка

1

5

КС-45717.31.401

Корпус

1

6

КС-45717.31.402

Плунжер

1

7



Кольцо 025-030-30-2-2 ГОСТ 9833-73

1

8

КС-45717.31.404

Пробка

1



Гидрозамок КС-45717.31.400 (гидравлический замок автокрана)

Гидрозамок КС-45717.31.400 – часть системы гидравлики автокрана Ивановец КС-45717, является запорным элементом отсекающим рабочую жидкость в обратную магистраль системы гидравлики выносных опор, тем самым не позволяет самопроизвольное задвижение гидроцилиндров (опор). С незначительными повреждениями подлежит ремонту.



ГИДРОЗАМОК ОПОРЫ КС-45717.31.400, ГИДРОЗАМОК КС-45717.31.400 ГИДРОЦИЛИНДРА ВЫВЕШИВАНИЯ КРАНА (ГИДРООПОРА) АВТОКРАНА ИВАНОВЕЦ КС-45717-1, ГИДРОЗАМОК ОПОРЫ КС-45717.31.400, ГИДРОЗАМОК КС-45717.31.400 ГИДРОЦИЛИНДРА ВЫВЕШИВАНИЯ КРАНА (ГИДРООПОРА) АВТОКРАНА ИВАНОВЕЦ КС-45717-1Р,  ГИДРОЗАМОК ОПОРЫ КС-45717.31.400, ГИДРОЗАМОК КС-45717.31.400 ГИДРОЦИЛИНДРА ВЫВЕШИВАНИЯ КРАНА (ГИДРООПОРА) АВТОКРАНА ИВАНОВЕЦ КС-45717A-1, ГИДРОЗАМОК ОПОРЫ КС-45717.31.400, ГИДРОЗАМОК КС-45717.31.400 ГИДРОЦИЛИНДРА ВЫВЕШИВАНИЯ КРАНА (ГИДРООПОРА) АВТОКРАНА ИВАНОВЕЦ КС-45717K-1, ГИДРОЗАМОК ОПОРЫ КС-45717.31.400, ГИДРОЗАМОК КС-45717.31.400 ГИДРОЦИЛИНДРА ВЫВЕШИВАНИЯ КРАНА (ГИДРООПОРА) АВТОКРАНА ИВАНОВЕЦ КС-45717K-2, ГИДРОЗАМОК ОПОРЫ КС-45717.31.400, ГИДРОЗАМОК КС-45717.31.400 ГИДРОЦИЛИНДРА ВЫВЕШИВАНИЯ КРАНА (ГИДРООПОРА) АВТОКРАНА ИВАНОВЕЦ КС-45717А-1Р, ГИДРОЗАМОК ОПОРЫ КС-45717.31.400, ГИДРОЗАМОК КС-45717.31.400 ГИДРОЦИЛИНДРА ВЫВЕШИВАНИЯ КРАНА (ГИДРООПОРА) АВТОКРАНА ИВАНОВЕЦ КС-45717К-1Р, ГИДРОЗАМОК ОПОРЫ КС-45717.31.400, ГИДРОЗАМОК КС-45717.31.400 ГИДРОЦИЛИНДРА ВЫВЕШИВАНИЯ КРАНА (ГИДРООПОРА) АВТОКРАНА ИВАНОВЕЦКС-45717К-2Р, ГИДРОЗАМОК ОПОРЫ КС-45717.31.400, ГИДРОЗАМОК КС-45717.31.400 ГИДРОЦИЛИНДРА ВЫВЕШИВАНИЯ КРАНА (ГИДРООПОРА) АВТОКРАНА ИВАНОВЕЦ КС-45717К-3, ГИДРОЗАМОК ОПОРЫ КС-45717.31.400, ГИДРОЗАМОК КС-45717.31.400 ГИДРОЦИЛИНДРА ВЫВЕШИВАНИЯ КРАНА (ГИДРООПОРА) АВТОКРАНА ИВАНОВЕЦ КС-45717К-3Р



ГИДРОЗАМОК ОПОРЫ КС-45717.31.400-02, ГИДРОЗАМОК КС-45717.31.400-02 ГИДРОЦИЛИНДРА ВЫВЕШИВАНИЯ КРАНА (ГИДРООПОРА) АВТОКРАНА ИВАНОВЕЦ КС-45717-1, ГИДРОЗАМОК ОПОРЫ КС-45717.31.400-02, ГИДРОЗАМОК КС-45717.31.400-02 ГИДРОЦИЛИНДРА ВЫВЕШИВАНИЯ КРАНА (ГИДРООПОРА) АВТОКРАНА ИВАНОВЕЦ КС-45717-1Р,  ГИДРОЗАМОК ОПОРЫ КС-45717.31.400-02, ГИДРОЗАМОК КС-45717.31.400-02 ГИДРОЦИЛИНДРА ВЫВЕШИВАНИЯ КРАНА (ГИДРООПОРА) АВТОКРАНА ИВАНОВЕЦ КС-45717A-1, ГИДРОЗАМОК ОПОРЫ КС-45717.31.400-02, ГИДРОЗАМОК КС-45717.31.400-02 ГИДРОЦИЛИНДРА ВЫВЕШИВАНИЯ КРАНА (ГИДРООПОРА) АВТОКРАНА ИВАНОВЕЦ КС-45717K-1, ГИДРОЗАМОК ОПОРЫ КС-45717.31.400-02, ГИДРОЗАМОК КС-45717.31.400-02 ГИДРОЦИЛИНДРА ВЫВЕШИВАНИЯ КРАНА (ГИДРООПОРА) АВТОКРАНА ИВАНОВЕЦ КС-45717K-2, ГИДРОЗАМОК ОПОРЫ КС-45717.31.400-02, ГИДРОЗАМОК КС-45717.31.400-02 ГИДРОЦИЛИНДРА ВЫВЕШИВАНИЯ КРАНА (ГИДРООПОРА) АВТОКРАНА ИВАНОВЕЦ КС-45717А-1Р, ГИДРОЗАМОК ОПОРЫ КС-45717.31.400-02, ГИДРОЗАМОК КС-45717.31.400-02 ГИДРОЦИЛИНДРА ВЫВЕШИВАНИЯ КРАНА (ГИДРООПОРА) АВТОКРАНА ИВАНОВЕЦ КС-45717К-1Р, ГИДРОЗАМОК ОПОРЫ КС-45717.31.400-02, ГИДРОЗАМОК КС-45717.31.400-02 ГИДРОЦИЛИНДРА ВЫВЕШИВАНИЯ КРАНА (ГИДРООПОРА) АВТОКРАНА ИВАНОВЕЦКС-45717К-2Р, ГИДРОЗАМОК ОПОРЫ КС-45717.31.400-02, ГИДРОЗАМОК КС-45717.31.400-02 ГИДРОЦИЛИНДРА ВЫВЕШИВАНИЯ КРАНА (ГИДРООПОРА) АВТОКРАНА ИВАНОВЕЦ КС-45717К-3, ГИДРОЗАМОК ОПОРЫ КС-45717.31.400-02, ГИДРОЗАМОК КС-45717.31.400-02 ГИДРОЦИЛИНДРА ВЫВЕШИВАНИЯ КРАНА (ГИДРООПОРА) АВТОКРАНА ИВАНОВЕЦ КС-45717К-3Р

tiu.ru

Гидрозамок опоры КС-45717.31.400-02, КС-45717.31.400 гидрозамок гидроцилиндра опор автокрана Ивановец КС-45717

Гидрозамок опоры КС-45717.31.400-02, гидрозамок КС-45717.31.400 гидроцилиндра автокрана Ивановец КС-45717 и их модификаций. Гидрозамок опоры КС-45717.31.400-02, гидрозамок КС-45717.31.400 гидроцилиндра вывешивания автокрана Ивановец КС-45717 и их модификаций. Компания Кран-мастер предлагает гидрозамоки для автокранов Ивановец серии КС-45717 в наличии гидрозамок опоры КС-45717.31.400, гидрозамок КС-45717.31.400-2 гидроцилиндра вывешивания крана, гидрозамок КС-45717 узнать стоимость вы можете позвонив нам по телефону. Гидрозамок КС-45717.31.400 , КС-45717.31.400-2 устанавливаются на гидроцилиндрах опор автокранов Ивановец серии КС-45717, КС-45717-1, КС-45717-1Р, КС-45717А-1, КС-45717К-1, КС-45717К-2, КС-45717А-1Р, КС-45717К-1Р, КС-45717К-2Р, КС-45717К-3, КС-45717К-3Р Гидрозамки КС-45717.31.400 служат для запирания поршневых полостей гидроопор (гидроцилиндров вывешивания) крана. Гидрозамок КС-45717.31.400 , КС-45717.31.400-2 (гидравлический замок автокрана) —предназначен для пропускания рабочей жидкости в одном направлении и запирания в обратном направлении. Гидрозамки служат для запирания поршневых полостей гидроопор (гидроцилиндров вывешивания крана) и предотвращения самопроизвольного втягивания штоков гидроцилиндров вывешивания автомобильного крана. Гидрозамки КС-45717.31.400 , КС-45717.31.400-2 установлены на всех гидроопорах автокрана в количестве 4-х шт, по числу аутригеров автокрана. После выдвижения штока гидроцилиндра гидрозамок запирает поршневые полости, предотвращая самопроизвольное втягивание штоков под нагрузкой или в случае обрыва трубопровода. Гидрозамки установлены непосредственно на всех гидроцилиндрах вывешивания крана. Гидрозамок КС-45717.31.400 (устройство и принцип работы) А – напор от гидрораспределителя при выдвижении штока гидроопоры; А1 – к поршневой полости гидроопоры; Х – напор от гидрораспределителя при втягивании штока гидроопоры; Х1 – к штоковой полости гидроопоры. 1, 8 – пробки; 2, 7 – кольца уплотнительные; 3 – корпус; 4 – плунжер; 5 – клапан; 6 – пружина При выдвижении штока гидроопоры рабочая жидкость от гидрораспределителя поступает в отверстие А, открывает обратный клапан 5 и через отверстие А1 поступает в поршневую полость гидроопоры. При отсутствии давления в полостях А, Х и Х1 клапан запирает поршневую полость гидроопоры. При втягивании штока гидроопоры рабочая жидкость от гидрораспределителя поступает в отверстие Х гидрозамка и через отверстия Х1 направляется в штоковую полость гидроопоры. Под давлением рабочей жидкости плунжер 4 перемещается вправо (по рисунку), нажимает на клапан 5, открывая проход рабочей жидкости из поршневой полости гидроопоры в отверстие А гидрозамка и далее на слив. Техническая характеристика Условный проход, мм 10 Рабочее давление, МПа (кгс/см2) 25 (250) Номинальный расход рабочей жидкости, л/мин 16 Гидрозамок выносных опор автокрана Ивановец КС-45717 Гидрозамок КС-45717.31.400 выносных опор автокрана весит 6 кг. и состоит из следующих запчастей: № поз. Обозначение Наименование Кол-во 1 КС-3577.83.202 Клапан 1 2 КС-3577.83.204 Пружина 1 3 Кольцо 021-025-25-2-2 ГОСТ 9833-73 1 4 КС-45717.31.403 Пробка 1 5 КС-45717.31.401 Корпус 1 6 КС-45717.31.402 Плунжер 1 7 Кольцо 025-030-30-2-2 ГОСТ 9833-73 1 8 КС-45717.31.404 Пробка 1 Гидрозамок КС-45717.31.400 (гидравлический замок автокрана) Гидрозамок КС-45717.31.400 – часть системы гидравлики автокрана Ивановец КС-45717, является запорным элементом отсекающим рабочую жидкость в обратную магистраль системы гидравлики выносных опор, тем самым не позволяет самопроизвольное задвижение гидроцилиндров (опор). С незначительными повреждениями подлежит ремонту. ГИДРОЗАМОК ОПОРЫ КС-45717.31.400, ГИДРОЗАМОК КС-45717.31.400 ГИДРОЦИЛИНДРА ВЫВЕШИВАНИЯ КРАНА (ГИДРООПОРА) АВТОКРАНА ИВАНОВЕЦ КС-45717-1, ГИДРОЗАМОК ОПОРЫ КС-45717.31.400, ГИДРОЗАМОК КС-45717.31.400 ГИДРОЦИЛИНДРА ВЫВЕШИВАНИЯ КРАНА (ГИДРООПОРА) АВТОКРАНА ИВАНОВЕЦ КС-45717-1Р, ГИДРОЗАМОК ОПОРЫ КС-45717.31.400, ГИДРОЗАМОК КС-45717.31.400 ГИДРОЦИЛИНДРА ВЫВЕШИВАНИЯ КРАНА (ГИДРООПОРА) АВТОКРАНА ИВАНОВЕЦ КС-45717A-1, ГИДРОЗАМОК ОПОРЫ КС-45717.31.400, ГИДРОЗАМОК КС-45717.31.400 ГИДРОЦИЛИНДРА ВЫВЕШИВАНИЯ КРАНА (ГИДРООПОРА) АВТОКРАНА ИВАНОВЕЦ КС-45717K-1, ГИДРОЗАМОК ОПОРЫ КС-45717.31.400, ГИДРОЗАМОК КС-45717.31.400 ГИДРОЦИЛИНДРА ВЫВЕШИВАНИЯ КРАНА (ГИДРООПОРА) АВТОКРАНА ИВАНОВЕЦ КС-45717K-2, ГИДРОЗАМОК ОПОРЫ КС-45717.31.400, ГИДРОЗАМОК КС-45717.31.400 ГИДРОЦИЛИНДРА ВЫВЕШИВАНИЯ КРАНА (ГИДРООПОРА) АВТОКРАНА ИВАНОВЕЦ КС-45717А-1Р, ГИДРОЗАМОК ОПОРЫ КС-45717.31.400, ГИДРОЗАМОК КС-45717.31.400 ГИДРОЦИЛИНДРА ВЫВЕШИВАНИЯ КРАНА (ГИДРООПОРА) АВТОКРАНА ИВАНОВЕЦ КС-45717К-1Р, ГИДРОЗАМОК ОПОРЫ КС-45717.31.400, ГИДРОЗАМОК КС-45717.31.400 ГИДРОЦИЛИНДРА ВЫВЕШИВАНИЯ КРАНА (ГИДРООПОРА) АВТОКРАНА ИВАНОВЕЦКС-45717К-2Р, ГИДРОЗАМОК ОПОРЫ КС-45717.31.400, ГИДРОЗАМОК КС-45717.31.400 ГИДРОЦИЛИНДРА ВЫВЕШИВАНИЯ КРАНА (ГИДРООПОРА) АВТОКРАНА ИВАНОВЕЦ КС-45717К-3, ГИДРОЗАМОК ОПОРЫ КС-45717.31.400, ГИДРОЗАМОК КС-45717.31.400 ГИДРОЦИЛИНДРА ВЫВЕШИВАНИЯ КРАНА (ГИДРООПОРА) АВТОКРАНА ИВАНОВЕЦ КС-45717К-3Р ГИДРОЗАМОК ОПОРЫ КС-45717.31.400-02, ГИДРОЗАМОК КС-45717.31.400-02 ГИДРОЦИЛИНДРА ВЫВЕШИВАНИЯ КРАНА (ГИДРООПОРА) АВТОКРАНА ИВАНОВЕЦ КС-45717-1, ГИДРОЗАМОК ОПОРЫ КС-45717.31.400-02, ГИДРОЗАМОК КС-45717.31.400-02 ГИДРОЦИЛИНДРА ВЫВЕШИВАНИЯ КРАНА (ГИДРООПОРА) АВТОКРАНА ИВАНОВЕЦ КС-45717-1Р, ГИДРОЗАМОК ОПОРЫ КС-45717.31.400-02, ГИДРОЗАМОК КС-45717.31.400-02 ГИДРОЦИЛИНДРА ВЫВЕШИВАНИЯ КРАНА (ГИДРООПОРА) АВТОКРАНА ИВАНОВЕЦ КС-45717A-1, ГИДРОЗАМОК ОПОРЫ КС-45717.31.400-02, ГИДРОЗАМОК КС-45717.31.400-02 ГИДРОЦИЛИНДРА ВЫВЕШИВАНИЯ КРАНА (ГИДРООПОРА) АВТОКРАНА ИВАНОВЕЦ КС-45717K-1, ГИДРОЗАМОК ОПОРЫ КС-45717.31.400-02, ГИДРОЗАМОК КС-45717.31.400-02 ГИДРОЦИЛИНДРА ВЫВЕШИВАНИЯ КРАНА (ГИДРООПОРА) АВТОКРАНА ИВАНОВЕЦ КС-45717K-2, ГИДРОЗАМОК ОПОРЫ КС-45717.31.400-02, ГИДРОЗАМОК КС-45717.31.400-02 ГИДРОЦИЛИНДРА ВЫВЕШИВАНИЯ КРАНА (ГИДРООПОРА) АВТОКРАНА ИВАНОВЕЦ КС-45717А-1Р, ГИДРОЗАМОК ОПОРЫ КС-45717.31.400-02, ГИДРОЗАМОК КС-45717.31.400-02 ГИДРОЦИЛИНДРА ВЫВЕШИВАНИЯ КРАНА (ГИДРООПОРА) АВТОКРАНА ИВАНОВЕЦ КС-45717К-1Р, ГИДРОЗАМОК ОПОРЫ КС-45717.31.400-02, ГИДРОЗАМОК КС-45717.31.400-02 ГИДРОЦИЛИНДРА ВЫВЕШИВАНИЯ КРАНА (ГИДРООПОРА) АВТОКРАНА ИВАНОВЕЦКС-45717К-2Р, ГИДРОЗАМОК ОПОРЫ КС-45717.31.400-02, ГИДРОЗАМОК КС-45717.31.400-02 ГИДРОЦИЛИНДРА ВЫВЕШИВАНИЯ КРАНА (ГИДРООПОРА) АВТОКРАНА ИВАНОВЕЦ КС-45717К-3, ГИДРОЗАМОК ОПОРЫ КС-45717.31.400-02, ГИДРОЗАМОК КС-45717.31.400-02 ГИДРОЦИЛИНДРА ВЫВЕШИВАНИЯ КРАНА (ГИДРООПОРА) АВТОКРАНА ИВАНОВЕЦ КС-45717К-3Р

satu.kz
