Гидроусилитель мтз 82: Гидроусилитель рулевого управления тракторов МТЗ-80 (МТЗ-82)
Гидроусилитель рулевого управления тракторов МТЗ-80 (МТЗ-82)
Гидроусилитель рулевого управления предназначен для снижения усилия, прикладываемого трактористом к рулевому колесу, и улучшения маневренности трактора. Он является промежуточным механизмом, с помощью которого осуществляется как механическая, так и гидравлическая связь между рулевым колесом и направляющими колесами трактора. В данном механизме угол поворота управляемых колес пропорционален углу поворота рулевого колеса.

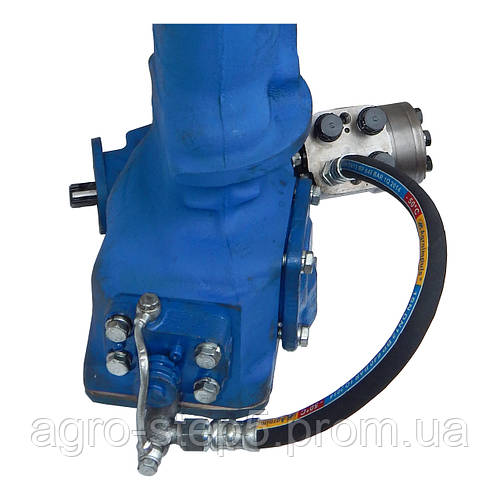

Механизм рулевого управления (двухзаходный червяк и косозубый сектор) и гидроагрегаты (распределитель, силовой цилиндр, датчик механизма блокировки дифференциала и бак гидросистемы усилителя рулевого управления) смонтированы в одном узле, который установлен перед радиатором двигателя трактора. Снаружи гидроусилитель закрыт облицовкой радиатора.

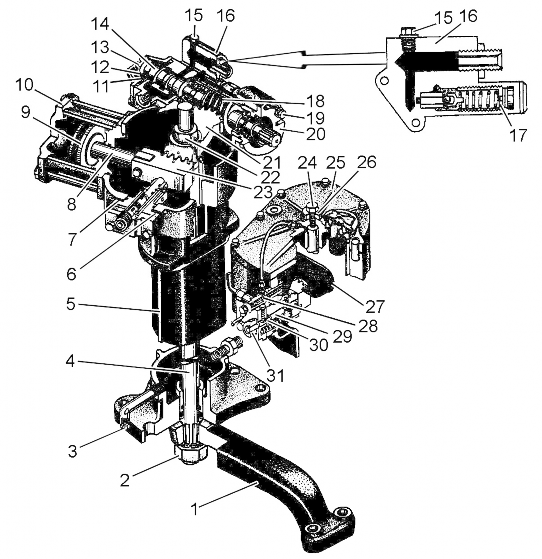

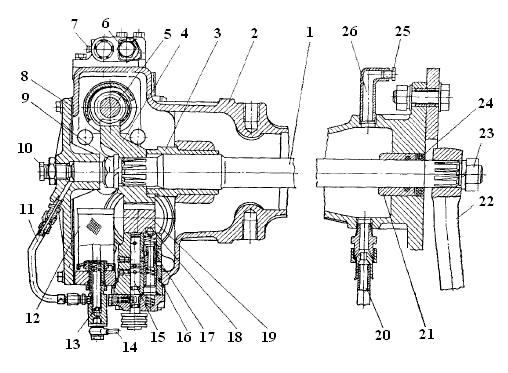

Рис. Гидроусилитель рулевого управления трактора МТЗ-80 (МТЗ-82): 1 — червяк; 2 — сектор; 3 — верхняя втулка; 4 — корпус; 5 — поворотный вал; в — спускной патрубок; 7 — сливная пробка; 8 — манжета; 9 — гайка сошки; 10 — сошка; 11 — нижняя втулка; 12 — всасывающий трубопровод; 13 — рейка; 14 — упор рейки; 15 — золотник датчика блокировки дифференциала; 16 — регулировочные прокладки; 17 — поворотный кран датчика блокировки дифференциала; 18 — трубопровод клапана; 19 — корпус клапана; 20 — сливной фильтр; 21 — подводящий трубопровод; 22 — регулировочный болт; 23 — гайка; 21 — верхняя крышка; 25 — пробка; 26 — колпачок предохранительного клапана.
Гидроусилитель рулевого управления трактора МТЗ-80 (МТЗ-82) имеет отдельную гидравлическую систему, состоящую из следующих узлов:
- бака для рабочей жидкости, роль которого выполняет внутренняя полость корпуса гидроусилителя
- шестеренного насоса НШ-10ЕУ левого вращения, установленного на двигателе с левой стороны в передней части и приводящегося в движение от шестерен распределения двигателя, распределителя, корпус 17 которого прикреплен болтами к корпусу гидроусилителя, а золотник 21 посажен на хвостовик червяка 22
- силового цилиндра, шток 4 которого через рейку 31, сектор 26, вал 25 и сошку 24 передает движение на рулевую трапецию
- шарикового предохранительного клапана
- датчика механизма блокировки дифференциала, корпус которого прикреплен болтами к корпусу гидроусилителя и выполняет роль упора рейки 31, и редукционного клапана 11, поддерживающего давление 0,8 МПа на входе в датчик блокировки дифференциала
Червяк 1 и косозубый сектор 2 механизма рулевого управления, распределитель, силовой цилиндр, датчик блокировки дифференциала и сливной фильтр 20 гидросистемы усилителя руля расположены в верхней части корпуса 4, установленного впереди радиатора.
Сверху корпус усилителя закрыт крышкой 24, в центре которой ввернут регулировочный винт 22, ограничивающий осевое перемещение поворотного вала 5. Кроме того, в крышке 24 имеется заливное отверстие с заливным фильтром и масломерным стержнем. Размер ячеек сетки сливного фильтра значительно меньше, чем заливного.
Распределитель гидросистемы руля следящего типа, клапаннозолотниковый, с одним золотником и предохранительным шариковым клапаном прямого действия и установлен на оси червяка 1 рулевого управления.

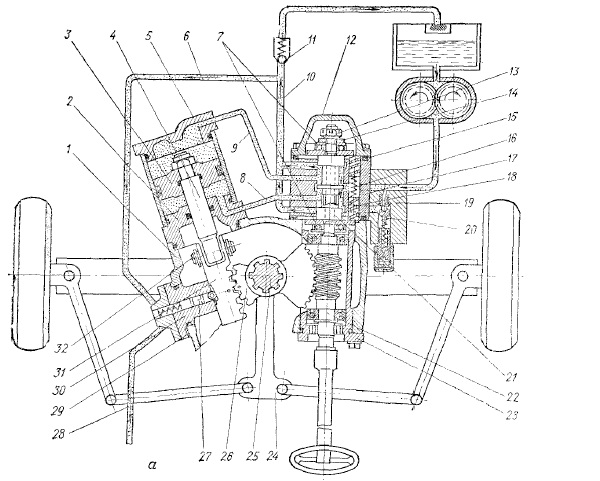

Рис. Схема гидроусилителя рулевого управления трактора MT3-80 (МТЗ-82): а — нейтральное положение; б — поворот вправо; в — поворот влево; 1 — корпус гидроусилителя; 2 — задняя крышка цилиндра; 3 — поршень; 4 — шток; 5 — передняя крышка цилиндра; 6 — трубопровод клапана блокировки; 7 — упорный подшипник; 8, 9 к 10 — трубопроводы; 11 — редукционный клапан; 12 — крышка корпуса; 13 — сферическая гайка; 14 — шайба; 15 и 16 — пружина золотника; 17 — корпус распределителя; 18 — ползуны; 19 — клапанная коробка; 20 — направляющая предохранительного клапана; 21 — золотник распределителя; 22 — червяк; 23 — регулировочная втулка; 24 — сошка; 25 — поворотный вал; 26 — сектор; 27 — золотник датчика блокировки; 28 — трубопровод датчика; 29 — регулировочные прокладки; 30 — упор рейки; 31 — рейка; 32 — палец; 33 — трубопровод от насоса к распределителю; 34 — шайбы (кольца) подшипников.
Золотник 21 имеет внутреннее сквозное отверстие диаметра большего, чем диаметр хвостовика червяка 22, на величину возможной регулировки зацепления червяка и сектора. На хвостовике червяка с обоих торцов золотника расположены упорные шариковые подшипники 7, зажатые между парой шайб. Крепление золотника на хвостовике червяка осуществляется сферической гайкой 13. Этой гайкой регулируют зазор между кольцами подшипников и торцами корпуса распределителя. В эти же кольца (шайбы) упираются ползуны 18, которые удерживают золотник в нейтральном положении.

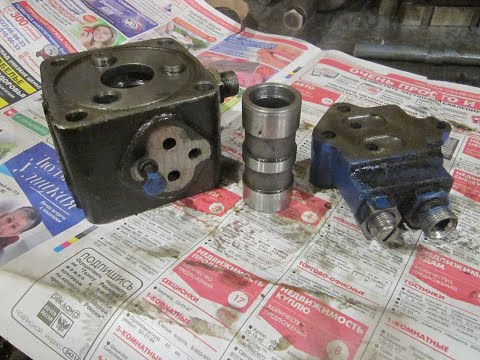

Золотник 21 помещается в цилиндрической расточке корпуса распередилителя 17, к которому крепят болтами крышку 12 и клапанную коробку 19, уплотненные резиновыми кольцами. В корпусе 17 имеются еще три расположенных параллельно каналу (расточке) золотника отверстия, в каждом из которых помещены по два ползуна 18, разжатых пружиной 16. Золотник распределителя 21 возвращается и удерживается в нейтральном положении с помощью этих ползунов с пружинами.
Кроме того, ползуны создают определенное сопротивление передвижению червяка 22, который упирается в торцы ползунов 18 через специальные шайбы, расположенные с обеих сторон золотника. Это сопротивление необходимо для избежания резкого поворота рулевого колеса (для «ощущения руля»). Корпус распределителя 17 по торцам уплотнен круглыми резиновыми кольцами. Клапанная коробка 19 в стыке с корпусом распределителя в местах, где проходят маслопроводные отверстия, уплотнена также круглыми резиновыми кольцами. Регулируемый предохранительный клапан гидроусилителя размещен в клапанной коробке 19. Он состоит из шарика диаметром 5,5 мм, направляющей 20 и седла клапана, пружины, регулировочного винта с резьбой Ml4X1,5, контргайки, защитного колпака и двух алюминиевых прокладок. Седло клапана запрессовано в клапанную коробку.
Цилиндр гидросистемы руля двухстороннего действия и состоит из отрезка стальной цилиндрической трубы, имеющей длину 96 мм, внутренний диаметр 90 и толщину стенки 6 мм, двух крышек 5 и 2, поршня 3 и штока 4.
Корпус силового цилиндра и крышки стягиваются между собой и крепятся к корпусу гидроусилителя четырьмя болтами. Поршень 3 посажен на уступ внутреннего конца штока 4 и закреплен гайкой, в которой запрессовано пластмассовое кольцо, служащее для предотвращения отвертывания. Крышки 5 и. 2, поршень 3 и шток 4 уплотнены резиновыми кольцами круглого сечения, а кольцо поршня круглого сечения защищено двумя дополнительными шайбами от выдавливания его в зазор. Ход поршня составляет 50 мм.
Рабочая жидкость подводится в штоковую и безштоковую полости цилиндра и отводится от них через штуцеры, расположенные в передней 5 и задней 2 крышках цилиндра. На конце штока поршня 4 шарнирно закреплена рейка 31 при помощи пальца 32. Зубья рейки находятся в зацеплении с сектором 26 поворотного вала 25, а с противоположной стороны зацепления рейка находится на упоре 30, в котором помещается золотник 27 датчика блокировки дифференциала. Упор уплотнен с помощью резинового кольца и привернут к корпусу гидроусилителя.
Между фланцем упора 30 и корпусом имеются регулировочные прокладки 29, которыми регулируют правильность зацепления рейки и сектора.
Регулировка зацепления сектора с червяком 22 осуществляется поворотом эксцентричной (регулировочной) втулки 23, которая после регулировки фиксируется двумя болтами.
Насос НШ-10ЕУ гидроусилителя рулевого управления отличается от обычных насосов НШ-10 тем, что в крышке насоса сделано отверстие для отвода утечек из напорной полости насоса в корпус гидроусилителя (бак гидросистемы).
Корпус 4 представляет собой отлитую из чугуна полую стойку сложной конфигурации высотой 685 мм. Нижняя часть корпуса заканчивается фланцем, в котором имеется четыре отверстия диаметром 17 мм для крепления стойки к раме трактора и два отверстия диаметром 22 мм под установочные штифты. В верхней чашеобразной части стойки размещаются агрегаты рулевого механизма и гидромеханизма усилителя.
На боковых поверхностях в верхней части корпуса выполнены соответствующие привалочные плоскости с отверстиями для крепления распределителя и силового цилиндра.
- летом — М10В или М10Г;
- зимой — М8В или М8Г.
При работающем двигателе насос всасывает рабочую жидкость из бака (корпуса усилителя) и подает ее в корпус распределителя через клапанную коробку. Дальнейший путь рабочей жидкости зависит от положения золотника 21 в корпусе распределителя. Золотник может быть установлен в три положения: нейтральное и два рабочих. Нейтральное положение золотника 21 обеспечивается тремя пружинами 16 в случае прямолинейного движения трактора или при стоянке на месте.
При нейтральном положении золотника 21 рабочая жидкость, поступающая от насоса через клапанную коробку 19 в корпус распределителя, проходит через щели, образованные кромками среднего пояска золотника и корпусом, к выводным штуцерам через трубопроводы в обе полости цилиндра.
При повороте рулевого колеса вращается червяк 22, вследствие чего на последнем возникает осевая составляющая усилия. Если эта составляющая превышает усилие пружин 16, золотник 21 сдвигается по оси и устанавливается в одно из рабочих положений, обеспечивая подачу рабочей жидкости в штоковую или безштоковую полость силового цилиндра.
При повороте рулевого колеса вправо червяк благодаря осевому усилию, возникающему в зацеплении с сектором, перемещается вместе с золотником 21 перед на величину зазора между шайбой (кольцом) подшипника и корпусом распределителя.
Когда золотник сдвинут по оси вперед на 0,6 мм, нижние ползуны сдвигаются вверх нижней шайбой подшипника, а наружные торцы верхних ползунов в это время упираются в крышку золотника и поэтому происходит дополнительное сжатие пружин 16. При этом золотник 21 занимает положение, показанное на рисунке 37, б, и открывает доступ рабочей жидкости, подаваемой насосом через нагнетательный трубопровод 33, расточки распределителя и трубопровод 8 в штоковую полость силового цилиндра, а из бесштоковсй полости через трубопроводы 9 и 10 выход рабочей жидкости через сливной фильтр в корпус (бак) гидроусилителя.
Поршень силового цилиндра передвинется вперед, захватив с собой рейку, и повернет вал 25, вследствие чего происходит поворот направляющих колес трактора вправо. Таким образом, при сдвиге золотника 21 вперед поршень 3 сдвигается также вперед, но при этом поршень через рейку 31 и сектор 26 стремится возвратить золотник в нейтральное положение. Поэтому, как только поворот закончится (тракторист прекратит вращение рулевого колеса), золотник под действием давления жидкости на поршень и пружин 16 будет установлен в нейтральное положение, а подаваемая рабочая жидкость насосом будет поступать в бак под низким давлением.
При повороте рулевого колеса влево золотник 21 сдвигается назад (примерно на 0,6 мм). Передние ползуны 18 также сдвигаются передней шайбой подшипника назад, а наружные торцы задних ползунов упираются в корпус и таким образом происходит дополнительное сжатие пружин 16, находящихся между передними и задними ползунами, что вызывает дополнительную нагрузку на рулевом колесе, создавая у водителя «ощущение дороги», так как чем круче поворот, тем сильнее сожмутся пружины 16 и тем труднее повернуть колесо.
При этом положении золотника открывается доступ рабочей жидкости, подаваемой насосом через трубопровод 33, расточки распределителя и трубопровод 9 в бесштоковую полость силового цилиндра, а из штоковой полости цилиндра выход рабочей жидкости через трубопроводы 8 и 10 на слив в гидробак усилителя.
Поршень 3 силового цилиндра сдвигается назад, увлекая за собой рейку 31, и поворачивает вал 25, вследствие чего происходит поворот направляющих колес трактора влево. После окончания поворота золотник 21 под действием давления жидкости на поршень и пружин 16 устанавливается в нейтральное положение, а рабочая жидкость, идущая от насоса, поступает в корпус (бак) гидроусилителя под низким давлением.
Жидкость, уходящая на слив в гидросистеме усилителя, постоянно заполняет трубопровод 6, идущий к золотнику блокировки дифференциала трактора, под давлением 0,8МПа, создаваемого редукционным клапаном 11, установленным на сливной магистрали. Ход золотника составляет по 1,25 мм в одну и другую стороны и ограничивается упором шайб подшипников вперед в крышку 12, а назад — в корпус.
При повороте руля до упора или при повороте колес трактора, находящихся в глубокой колее, в нагнетательной магистрали гидромеханизма усилителя может повыситься давление рабочей жидкости сверх нормального. В этом случае срабатывает (открывается) предохранительный клапан и рабочая жидкость уходит на слив в корпус (бак).
Гидромеханизм усилителя рулевого управления трактора представляет собой следящую систему, так как при смещении золотника в любую сторону от нейтрального положения поршень силового цилиндра смещается в ту же сторону и одновременно стремится возвратить его в нейтральное положение после окончания поворота.
Рулевой механизм и гидроусилитель МТЗ-80, МТЗ-82
________________________________________________________________________
Рулевой механизм и гидроусилитель ГУР МТЗ-80, МТЗ-82
Для передачи усилия от рулевого колеса к
рулевому механизму и гидроусилителю трактора МТЗ-80, МТЗ-82
предназначен привод рулевого механизма. Привод рулевого механизма и
гидроусилитель (ГУР) МТЗ-80, МТЗ-82 включает рулевой 16 (рис, 1),
промежуточный 18, средний 5 и передний 2 валы, соединенные
карданными шарнирами 7 и 3.
Рис. 1. Привод рулевого механизма трактора МТЗ-80, МТЗ-82
1 – шлицевая втулка; 2 -передний вал; 3, 7 – карданные шарниры; 4 – промежуточная опора; 5 – средний вал; 6 – стойка; 8 – штифт; 9, 12 – гайки; 10 – втулка; 11 – амортизатор; 13 – контргайка; 14 – рулевое колесо; 15 -маховичок; 16 – рулевой вал; 17, 21 – винты; 18 – промежуточный вал; 19 – труба рулевой колонки; 20 – серьга; 22 – правая стенка стойка; 23 – фиксатор; 24 – пружина; 25 – рукоятка
От рулевого колеса усилие передается валом 16 и гайкой 9 через штифт 8 промежуточному валу 18 и далее через валы 5, 2 и шарниры 3, 7 – шлицевой втулке 1, которую устанавливают на шлицы червяка гидроусилителя рулевого управления МТЗ-80, МТЗ-82 и закрепляют стяжным болтом. Это усилие частично передается непосредственно валу 18 прижатым к нему валом 16.
Вращение промежуточного вала 18 в трубе 19 рулевой колонки трактора
МТЗ-80, МТЗ-82 обеспечивается капроновыми втулками 10.
Последние для
уменьшения вибрации рулевого
колеса установлены в резиновые амортизаторы 11. Втулки 10 смазывают
солидолом при сборке. В процессе эксплуатации смазка не требуется.
Осевое перемещение промежуточного
вала 5 ограничено гайкой 12 и контргайкой 13. Затяжка гайки 12
должна исключать осевое перемещение вала, однако не должна
затруднять вращение рулевого колеса.
Положение рулевого колеса (для удобства управления) можно менять по
вертикали до 120 мм. Регулировку выполняют с помощью клинового
зажима, расположенного в трубе 19
рулевой колонки трактора МТЗ-80, МТЗ-82.
Чтобы изменить положение рулевого колеса, маховичок 15 поворачивают против хода часовой стрелки на 3-5 оборотов, устанавливают рулевое колесо в удобное положение и заворачивают маховичок по ходу часовой стрелки до стопорения рулевого вала 16 клиновыми зажимами гайки 9.
Кроме того, предусмотрено откидывание рулевого колеса вперед по ходу
трактора с целью обеспечения удобного входа и выхода из кабины.
Для
этого рукоятку 25, расположенную
справа под рулевым колесом, перемещают вверх (на себя) до отказа и
подают рулевую колонку вперед по ходу трактора до отказа. Затем,
сидя на сиденье, подают рулевое колесо на
себя до срабатывания автоматического фиксатора.
Гидроусилитель рулевого управления (ГУР) МТЗ-80, МТЗ-82 объединен с
рулевым механизмом. Их назначение – передавать и увеличивать усилие
от рулевого колеса и привода к
сошке и поворотным рычагам рулевой трапеции и тем самым снижать
усилие на рулевом колесе.
Рулевой механизм трактора МТЗ-80, МТЗ-82 представляет собой
двухзаходный червяк и косозубый сектор. Его передаточное число 17,5.
Гидросистема усилителя автономна. Она
включает в себя насос, распределитель с золотником, цилиндр с
поршнем и датчик гидроуправляемой блокировки дифференциала заднего
моста, поскольку включение-выключение
блокировки дифференциала связано с углом поворота рулевого колеса.
Рис.
2. Гидроусилитель рулевого управления ГУР МТЗ-80,
МТЗ-82
1 – пробка; 2 клапанная крышка; 3 регулировочный винт клапана; 4
червяк; 5 – болт крепления регулировочной втулки; 6 – регулировочная
втулка; 7 – сектор; 8 – гайка; 9 – рейка; 10 –
регулировочный болт; 11 – верхняя крышка; 12 – гайка; 13 – сливной
фильтр; 14 – редукционный клапан; 15 – кран управления АБД; 16 –
золотник датчика блокировки дифференциала; 17 – маховичок крана
управления; 18 – сошка; 19 – гайка сошки; 20 – сливная пробка; 21 –
поворотный вал; 22 – корпус; 23 – упор рейки; 24 – регулировочные
прокладки; 25 – шток; 26 – поршень; 27 – передняя крышка цилиндра;
28 – упорный подшипник; 29 – шайба; 30 – сферическая гайка; 31 –
золотник
Рулевой механизм МТЗ-80, МТЗ-82 состоит из червяка 4 (рис. 2) и
сектора 7, ступица которого установлена на конических шлицах
поворотного вала 21. На конические шлицы нижнего
конца поворотного вала посажена сошка 18.
Сектор и сошку затягивают
и стопорят от осевых перемещений гайками 8 и 19.
Сектор имеет два зубчатых венца, один из которых зацепляется с червяком, а другой – с рейкой 9, связанной пальцем со штоком 25 поршня 26 гидроусилителя. Запрессованный в шток палец установлен в отверстия проушин рейки с небольшим зазором, что позволяет рейке перемещаться.
Поворотный вал 21 установлен на трех опорах: двух втулках в корпусе и одной в крышке 11. Червяк 4 размещен на двух шариковых подшипниках в эксцентриковой регулировочной втулке 6. Он может перемещаться в осевом направлении относительно втулки благодаря подвижной посадке в ней наружных колец подшипников. На конце червяка закреплен золотник 31 распределителя.
Корпус распределителя закреплен в корпусе гидроусилителя ГУР МТЗ-80,
МТЗ-82 болтами. С двух сторон золотника установлены специальные
упорные шариковые подшипники 28,
которые затягивают сферической гайкой 30. Червяк 4 и золотник 31
перемещаются в осевом направлении как одно целое.
При этом благодаря
наличию радиальных и упорных
подшипников червяк может свободно вращаться вокруг своей оси.
Рис. 3. Схема работы гидроусилителя рулевого управления ГУР и блокировки дифференциала МТЗ-80 и МТЗ-82
а – среднее положение золотника; б – положение золотника при
повороте направо; в – при повороте налево; А – бесштоковая полость;
Б – штоковая полость; 1 – редукционный клапан; 2 –
крышка распределителя; 3 – гайка, 4 – золотник; 5 – ползун; 6 ~
центрирующая пружина; 7-предохранительный клапан; 8 – фильтр; 9 –
насос; 10 – эксцентриковая втулка; 11 – червяк; 12 –
сектор; 13 – сошка; 14 – рейка; 15 – упор рейки; 16 – цилиндр
блокировки; 17 -маслопровод датчика; 18 – маховичок крана; 19 – кран
датчика; 20 – щуп; 21 – золотник датчика; 22 – корпус
гидроусилителя; 23 – задняя крышка цилиндра; 24 – шток; 25 –
поршень; 26 – передняя крышка цилиндра; 27 – маслопровод крана
блокировки; 28 – поворотный вал
При затяжке гайки 3 червяка ГУР МТЗ-80, МТЗ-82 внутренние кольца
упорных подшипников сжимают пружины 6 (рис.
3) трех пар ползунов 5,
равномерно расположенных по
окружности вокруг золотника 4. Кроме того, каждая пара ползунов с
одной стороны упирается в корпус гидроусилителя, с другой – в крышку
2 распределителя.
Для перемещения золотника осевое усилие на червяке должно обеспечивать сжатие всех трех пружин 6 ползунов, что имеет место, когда сопротивление повороту колес увеличивается и в работу включается гидроусилитель. Если сопротивление повороту колес небольшое, то усилие на червяке невелико и пружины ползунов удерживают золотник в среднем (нейтральном) положении и поворот колес обеспечивается только рулевым механизмом без включения в работу гидроусилителя МТЗ-80, МТЗ-82.
В этом случае вращение от рулевого колеса передается на сошку 18
(см. рис. 2) червяком 4 через сектор 7 и поворотный вал 21, а поток
масла от насоса проходит через распределитель на слив в корпус 22
гидроусилителя, внутренняя полость которого служит баком
гидросистемы рулевого управления трактора МТЗ-80, МТЗ-82.
При
увеличении сопротивления повороту колес осевое усилие на червяке
превышает усилие предварительного сжатия пружин ползунов,
центрирующих золотник распределителя.
Внутренние кольца упорных подшипников перемещают золотник в осевом направлении, и поток масла направляется в одну из полостей цилиндра, передвигая поршень со штоком и рейкой, которая и поворачивает зубчатый сектор 7 и поворотный вал 21. Когда воздействие на рулевое колесо прекращается, золотник возвращается пружинами в нейтральное положение и поворот колес прекращается.
В корпусе ГУР МТЗ-80, МТЗ-82 установлен фильтр 13. Сливают масло
через отверстие, закрываемое пробкой 20. Часть масла, поступающего
на слив в корпус гидроусилителя,
отводится через подводящий маслопровод – верхнюю крышку 2 для
смазывания верхней опоры поворотного вала 21. В клапанной крышке 2
распределителя находится
предохранительный шариковый клапан, ограничивающий давление в
гидросистеме.
В обычных условиях работы давление масла в гидросистеме рулевого
управления МТЗ-80, МТЗ-82 находится в пределах 2-4 МПа. При больших
вертикальных нагрузках на передние
колеса, например при агрегатировании трактора с машинами фронтальной
навески, давление в системе может повышаться до величины
срабатывания предохранительного клапана.
Тогда масло, минуя цилиндр, поступает в сливную магистраль.
Датчик автоматической блокировки дифференциала (АБД) трактора МТЗ-80, МТЗ-82 предназначен для включения/выключения блокировки дифференциала заднего моста трактора МТЗ в зависимости от угла поворота рулевого колеса, а также принудительного включения/выключения независимо от поворота направляющих колес.
Датчик автоматической блокировки дифференциала МТЗ-80, МТЗ-82
установлен в упоре 23 рейки. В гидросистему АБД входят золотник 16,
кран 15, маховичок 17, щуп 20 (см. рис. 3), с
помощью которого определяют среднее положение рейки и соответственно
устанавливают среднее положение передних колес и редукционный
нерегулируемый клапан 1, который
должен обеспечивать давление масла в пределах 0,7-1,0 МПа при
температуре 40-70°С.
АБД трактора МТЗ-80, МТЗ-82 управляют с помощью рукоятки, расположенной в кабине и соединенной тросом с краном 15 (см. рис. 2) датчика. Рукоятка и кран могут находиться в трех положениях.
Первое положение – “Блокировка дифференциала выключена”. Рукоятка расположена в крайнем переднем положении по ходу трактора, а прорезь маховичка крана совпадает с риской “Выкл.” на крышке датчика. Второе положение – “Блокировка дифференциала автоматическая”. Рукоятка перемещена назад по ходу трактора в среднее положение и зафиксирована поворотом на угол 90° по ходу часовой стрелки, а прорезь маховичка крана совпадает с риской “Вкл.” на крышке датчика,
Масло под давлением поступает в диафрагменную полость цилиндра 16
(см. рис. 3) ГПМ блокировки, блокируя дифференциал трактора МТЗ-80,
МТЗ-82. При повороте передних
колес на угол более 13° от среднего положения рейка 14 перемещается
так, что золотник 21 датчика выходит из паза рейки, соединяя
диафрагменную полость цилиндра 16 ГПМ
блокировки со сливом и разблокируя дифференциал.
Третье положение – “Блокировка дифференциала принудительная”. Рукоятка выдвинута в крайнее заднее по ходу трактора не фиксируемое положение, маховичок крана повернут против хода часовой стрелки до упора. В этом положении кран соединяет напорную магистраль редукционного клапана с диафрагменной полостью цилиндра 16 ГПМ блокировки независимо от положений рулевого колеса и рейки 14. Если рукоятку отпускают, то она и кран под действием пружины возвращаются в первое положение, разблокируя дифференциал МТЗ-80, МТЗ-82.
С помощью щупа 20, при техническом обслуживании, определяют среднее положение рейки 14. Рейка находится в среднем положении, когда щуп максимально приближен к плоскости упора 15 рейки. При этом направляющие колеса должны располагаться в положении, строго соответствующем прямолинейному движению трактора. Тогда повороты колес в левую и правую стороны будут одинаковыми.
Насос гидроусилителя НШ10Л-У2 шестеренный. Он установлен на дизеле с
правой стороны по ходу трактора и приводится в действие от шестерни
распределения.
Насос постоянно
включен и соединен маслопроводами с цилиндром поршня и масляным
баком гидроусилителя.
________________________________________________________________________
________________________________________________________________________
________________________________________________________________________
- Тракторы МТЗ-80, МТЗ-82, МТЗ-82.1
- Трактор МТЗ-1221
- Трактор МТЗ-92П / 892
- Трактор МТЗ-320
- Запчасти МТЗ-80, МТЗ-82, МТЗ-82.1
- Трактор ЮМЗ
- Трактор Т-40
- Трактор Т-25
- Трактор Т-130
- Трактор Т-150
- Бульдозер Т-170
- Дизель Д-240 ММЗ
- Дизель Д-243 ММЗ
- Дизель Д-245 ММЗ
- Дизель Д-260 ММЗ
- Дизель Д-144
- Каталог запчастей МТЗ-80/82
- Каталог запчастей МТЗ-1221
- Сельскохозяйственная техника
- Мотоблоки и культиваторы

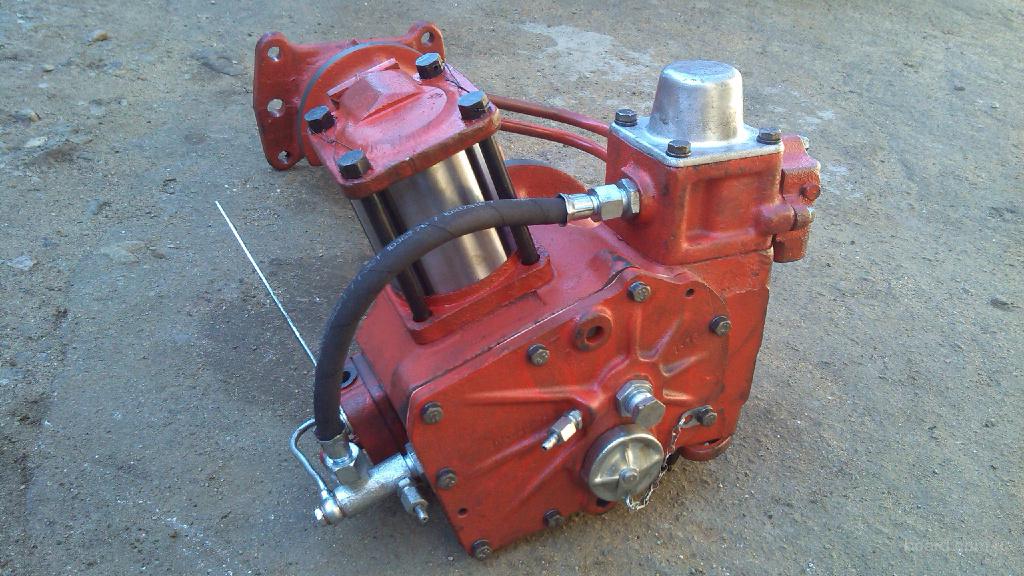

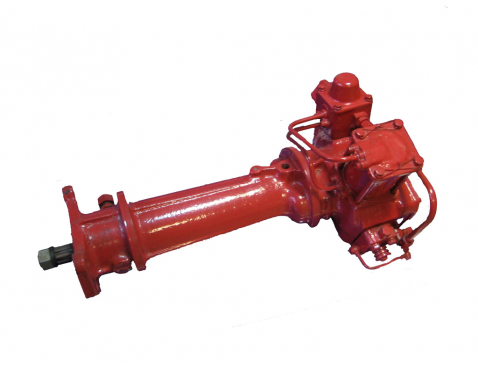

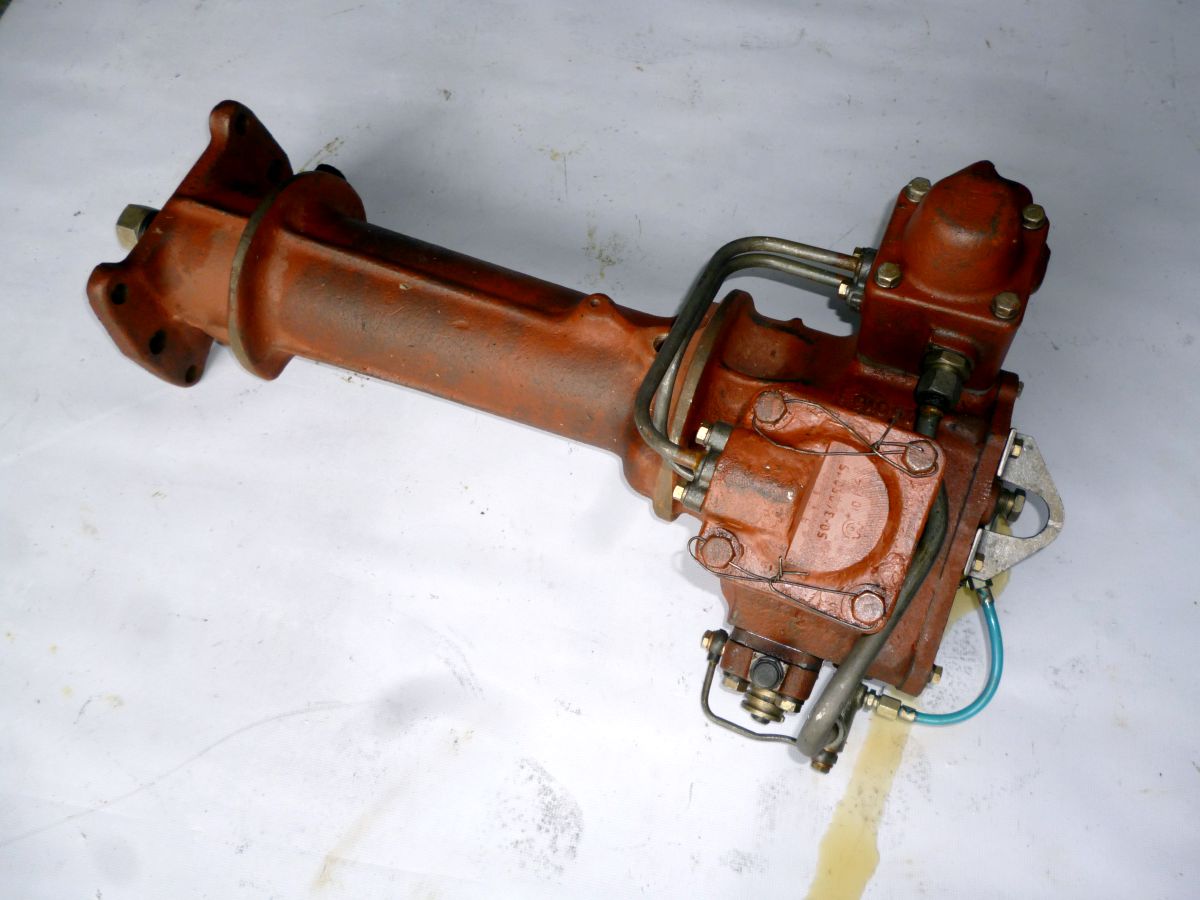

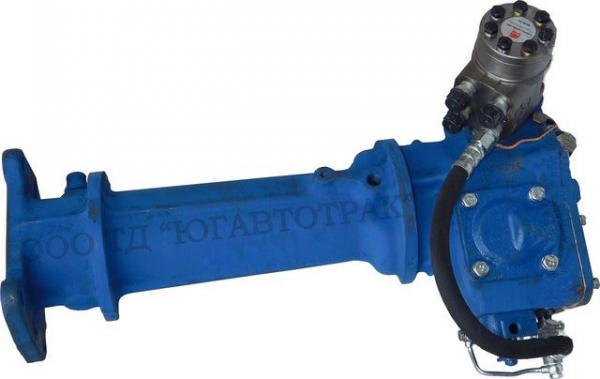

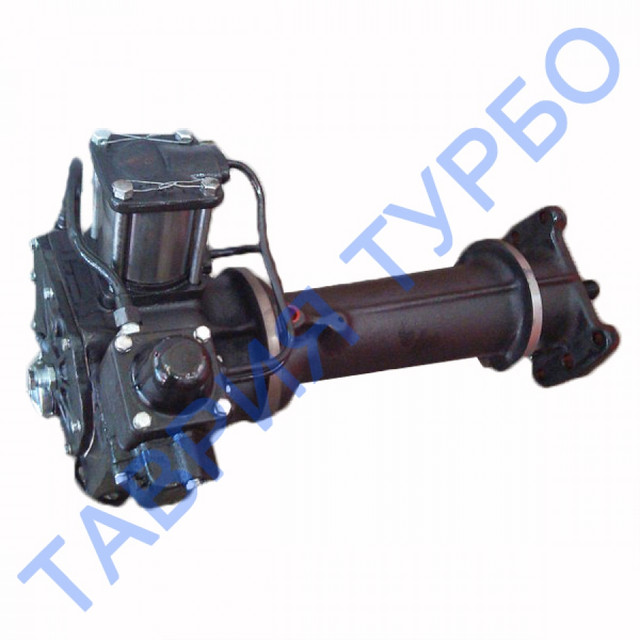

70-3400020 703400020 Беларусь МТЗ Гидроусилитель руля
Сопутствующие товары
В корзину
Быстрый просмотр
C100X200-3 Беларусь Гидравлический подъемный цилиндр 560, 562, 570, 572, 802, 805, 822,825
Сейчас:
$476.
00
Состояние: Новый: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке. Упаковка должна быть такой же, как и в розничном магазине, за исключением случаев, когда товар был упакован…
HEV49645
В корзину
Быстрый просмотр
Рычаг рулевого управления трактора Беларусь 600/611/615/650/652
Сейчас: $398.00
Состояние: Новый: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке. Упаковка должна быть такой же, как в розничном магазине, за исключением случаев, когда товар был упакован…
HEV46626
В корзину
Быстрый просмотр
70-1601021 701601021 Беларусь Карданный вал
Сейчас: $1,973.53
Состояние: Новый: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке.
– Тип оборудования: трактор MPN:
HEV600689
Клиенты также просмотрели
В корзину
Быстрый просмотр
Рычаг рулевого управления трактора Беларусь 600/611/615/650/652
Сейчас: $398.00
Состояние: Новый: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке. Упаковка должна быть такой же, как в розничном магазине, за исключением случаев, когда товар был упакован…
HEV46626
В корзину
Быстрый просмотр
Цилиндр усилителя руля трактора Беларусь 600/611/615/650/652
Сейчас: $398,00
Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке. Упаковка должна быть такой же, как в розничном магазине, за исключением случаев, когда товар был упакован.
..
HEV46627
В корзину
Быстрый просмотр
Генератор тракторный Беларусь 600/611/615/650/652
Сейчас: 487,16 $
Состояние: Новый: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке. Упаковка должна быть такой же, как в розничном магазине, за исключением случаев, когда товар был упакован…
HEV50255
В корзину
Быстрый просмотр
Цапфа трактора Беларусь поворотная 600/611/615/650/652
Сейчас: $884,34
Состояние: Новый: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке. – Марка: Беларусь Тип: цапфовый поворотный МПН: 40-3001090 Доставка и…
HEV557284
В корзину
Быстрый просмотр
Рычаг трактора Беларусь Центральный 600/611/615/650/652
Сейчас: $587,28
Состояние: Новый: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке.
Упаковка должна быть такой же, как и в розничном магазине, за исключением случаев, когда товар был упакован…
HEV53712
Запчасти на Трактос МТЗ-50/80/82 и Беларус 800/820/892
Онлайн поддержка
Мистер Хунг – Продажи
0913.114.369
нгафат@gmail.com
Миссис Тханг – Офис
02837262676
Мистер Ба – Техническая поддержка
0908.
668.436
Предложение бренда
Информация о продукте
Тракторы МТЗ-50/80/82 и Беларус 800/820/892… производства Минского тракторного завода, Беларусь. Используется в основном в сельском хозяйстве, например, вспахивание, культиваторы, бурение, насосное орошение и прицепы для перевозки сельскохозяйственных продуктов, материалов, товаров, рабочих инструментов …
Компания «Нгапхат» сотрудничает с несколькими производителями запчастей из России, Белоруссии, Украины… давая клиентам выбор во Вьетнам за разнообразием, актуальностью и эффективностью тракторных запчастей МТЗ Беларус. Всегда в наличии на нашем складе оптом: детали двигателей, сцепления, масляные и топливные насосы, коробки передач, ведущие мосты, подшипники, шины, камеры и колеса, гидравлический шестеренный насос, клапаны, цилиндры .
.. мы также помогаем клиентам заказать большие суб- редкие на рынке сборки; запасные части для техники и оборудования для распределительного щита от более старых к более новым моделям, такие как гидроусилитель руля и передний ведущий мост…
Пожалуйста, свяжитесь с нами для получения подробной информации… нажмите здесь.
| Комплекты поршневых цилиндров (D-240/D245…) | | |
| Опоры передних ведущих мостов | Передние и задние колеса | Детали сцепления |
| Трансмиссионные валы | | |
Контакт
| Ngaphat Co.  |
Добавить комментарий
