Гидроцилиндры принцип работы: Устройство и принцип работы гидроцилиндра

Содержание

конструкция и виды, изготовители и вспомогательное оснащение

Действие огромной группы механического специального оборудования основывается на функции гидравлических цилиндров. В определенном роде выходит приводная система, которая при небольших затратах выполняет рабочий цикл.

Приспособления, в которых интегрируют такие узлы, применяются в промышленности, строительстве и еще в частных хозяйствах. Широкое распространение получил гидравлический цилиндр для пресса, который оказывает давление на какой-либо материал. Это может быть старый станок и матричные приборы в промышленности или производственные линии.

  • Конструкция
  • Виды агрегатов
    • Общие характеристики
    • Изготовители
    • Вспомогательное оснащение

Конструкция

Суть всех гидравлических машин основывается на создании давления жидкостью на поршень, который находится в цилиндре. Шток из металла цилиндра выполняет циклическую работу приспособления, показывая рабочий момент на последнего получателя энергии. В варианте с прессом результатом рабочего момента является силовое давление, переходящее на уплотняющую платформу. К примеру, объемные прессовочные панели в мусороперерабатывающих устройствах выполняют компактное трамбование макулатуры, металлических и остальных отходов.

Огромного внимания стоит участок для выработки усилия. Как мы уже говорили, давление выполняется подачей жидкости на поршень. В виде активного вещества может быть и простая вода, но в серьезных системах используется специальное масло. При этом такой цилиндр может запускаться ручным усилием или электрическим двигателем, который сам нагнетает давление через жидкость.

Виды агрегатов

Популярные сейчас лишь два вида гидроцилиндров. Это двух- и односторонние приспособления, которые имеют серьезные эксплуатационные различия.

  1. Самыми лучшими и функциональными являются двухсторонние механизмы, в которых жидкостью создается ход поршня в две стороны.
    Это необычный цилиндр, который работает со специальной магистралью для сливания и обновления воды или масла.
  2. Получается, что одностороннюю гидравлику можно считать более упрощенным механизмом. В таком случае жидкость создает лишь усилие в одну часть, после чего поршень возвращается на место специальными инструментами — чаще всего, пружинами.

Общие характеристики

Технико-эксплуатационные характеристики именно к гидравлическим узлам можно поделить на две категории — создающие силовой потенциал и конструкционные.

  1. Основная характеристика, которая выделяет цилиндр гидравлический в плане эффективности, — это силовая нагрузка. Давление меняется от 2 до 50 т. Самые маленькие значения нагрузки до 10 т могут обеспечивать односторонние приспособления, а свыше — двухсторонние.
  2. В плане параметров конструкции нужно учесть ход штока и его диаметр. Ход в среднем идет от 150−400 мм, а диаметр где-то 40 мм. Эти параметры не так важны в отношении производительности, если сначала усилие подходит требованиям к нагрузке, однако их нужно учитывать для создания возможности будущей интеграции в рабочий комплекс.
  3. К примеру, цилиндры силовые с огромным рабочим ходом могут не подойти для простой по размерам станции для переработки отходов. И, наоборот, при оснащении специальной подъемной машины не стоит брать компактный цилиндр, ведь с большей вероятностью эта модель не сможет сделать достаточное усилие.

Изготовители

Лучшие цилиндры для различных нужд изготавливают под марками Ombra, JTC, Trommelberg и др. В семействах таких компаний можно отыскать и приспособления для оснащения маленьких автомастерских, и промышленные установки, выполняющие усилие в большое количество тонн. Также на нашем рынке широко показаны модели предприятия «Сорокин» в различных модификациях.

При этом российское устройство может обойтись дешевле, но обеспечит тот же рабочий эффект. Другое дело, что компания, скорее, будет ориентирована на маленький и средний сегмент — в основном гидроцилиндры с нагрузкой порядка десяти. Впрочем, ограничения по силе действий можно компенсировать конструкционной гибкостью. Эти механизмы можно применить и в виде простого функционального агрегата, и как оснастку в составе более больших производительных машин.

Вспомогательное оснащение

Необходимое оснащение для гидроцилиндров — это приборы для оптимизации работы, светотехнические устройства, а также системы безопасности. Выбор какого-либо устройства определяется условиями для работы механизма. Зачастую покупают светодиодные фонари, благодаря которым устройство может быть использовано в любое время.

К тому же наличие качественной подсветки может понадобиться на случай, если вы запланировали срочный ремонт гидравлических цилиндров, который чаще всего предполагает регулировку с подключением насосов или изменения пружин. В более усложненных конструкциях в основном применяют и электронные панели управления.

Устройство и принцип работы гидроцилиндра экскаватора

Гидроцилиндры являются одним из основных конструктивных узлов в различных моделях экскаваторов, а также и другой строительной и специальной техники, выпускаемые различными брендами производителей. В нормативной документации подробно расписан принцип работы гидроцилиндра, который схож с тем, что применяется в пневматических устройствах, с той разницей, что рабочей средой выступает не воздух, а жидкость – вода, синтетическое или минеральное масло.

Общий принцип работы

По своей сути, гидроцилиндры представляют особый тип двигателя, в котором энергия жидкости преобразуется в механическую, с плавными поступательными перемещениями, которые передаются рычагам и исполнительным механизмам экскаватора или другой техники.

Важнейшими характеристиками являются создаваемый напор и регулировка плавности движения, которые формируют возможности работы техники, точность позиционирования ковша или иных механизмов, развиваемую мощность. Показатель номинального давления характеризует усилие, которое развивает рабочая жидкость, зависит от объемов камеры, внутреннего диаметра и размеров поршня.

Принцип работы подразумевает взаимодействие с жидкой рабочей средой и преобразование создаваемого давления в механическую энергию, которая будет тем выше, чем больше диаметр штока, глубина погружения и ход.

К основным преимуществам гидроцилиндров относятся:

  • высокий КПД;

  • надежная и отказоустойчивая работа;

  • плавность кода, с поступательным движением штока, точным позиционированием исполнительных механизмов;

  • универсальность применения;

  • долговечность;

  • простота установки и замены, технического обслуживания.


Описание и особенности

Производство гидроцилиндров осуществляется из материалов высокого качества, с соблюдением правил и требований международных стандартов, в которых указано устройство гидроцилиндра, возможные типовые исполнения, технический регламент, требования по качеству.

Выпуском гидроцилиндров для экскаваторов занимается ряд отечественных и зарубежных производителей. Все модели представлены в каталоге, с подробными описаниями и характеристиками, указано устройство и принцип работы, есть фото и другая информация.

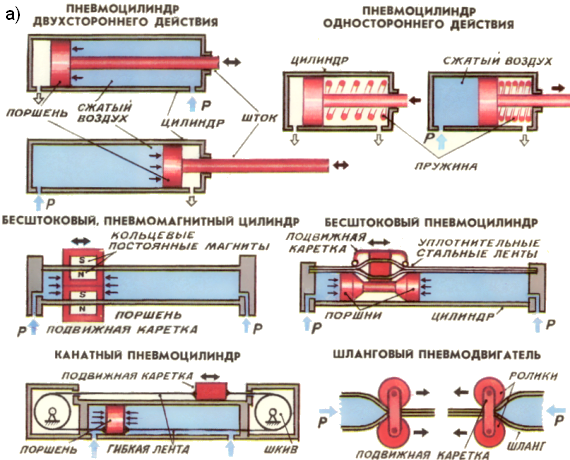

Принцип работы гидроцилиндра может быть односторонним или односторонним. Односторонние механизмы действуют в одном направлении, приводясь в движение при повышении давления жидкости в камере. Возврат в исходное положение таких односторонних гидроцилиндров осуществляться за счет действия пружины.

Устройство и принцип работы двухстороннего цилиндра экскаватора несколько иное.

Их перемещение в обоих направлениях осуществляется за счет изменения давления рабочей жидкости, что позволяет добиться более высокой мощности.

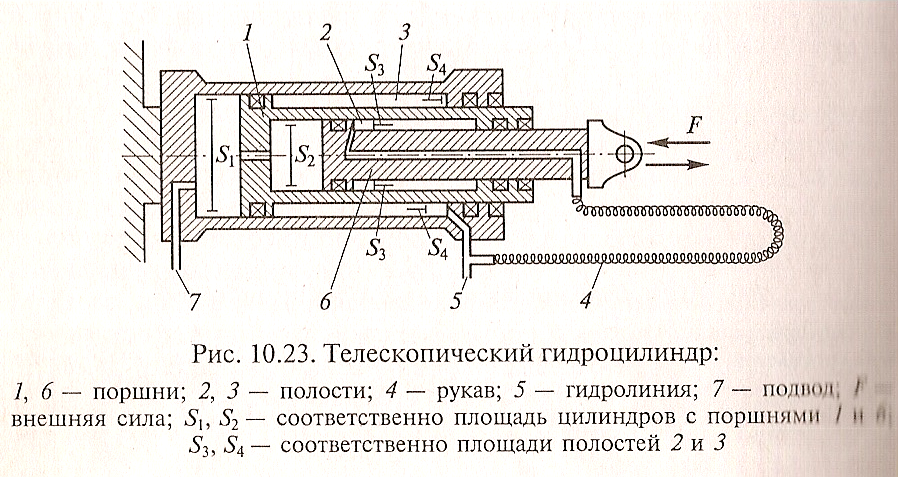

Также существует телескопический вариант исполнения. Такое устройство гидроцилиндра позволяет добиться максимального хода поршневого штока при относительно небольших габаритных размерах самого цилиндра. Это позволяет эффективно использовать их в экскаваторах, кранах и иной технике, включая грузовики с поднимающимся кузовом.

Классификация и основные характеристики гидроцилиндров

Принцип работы гидроцилиндров экскаваторов, а также применяемых в другой технике, подобно расписан в нормативной документации. Механизм отличается высокой надежностью, значительным развиваемым усилием при небольших затратах энергии, возвратно-поступательное движение позволяет обеспечить высокую точность позиционирования, что позволяет обеспечить наиболее качественную и производительную работу.

Принцип работы гидроцилиндра заключается в гиростатическом воздействии жидкой рабочей среды. Классифицируются на:

Способ крепления может быть жестким и на шарнирах, на рукояти, стреле или ковше экскаватора.

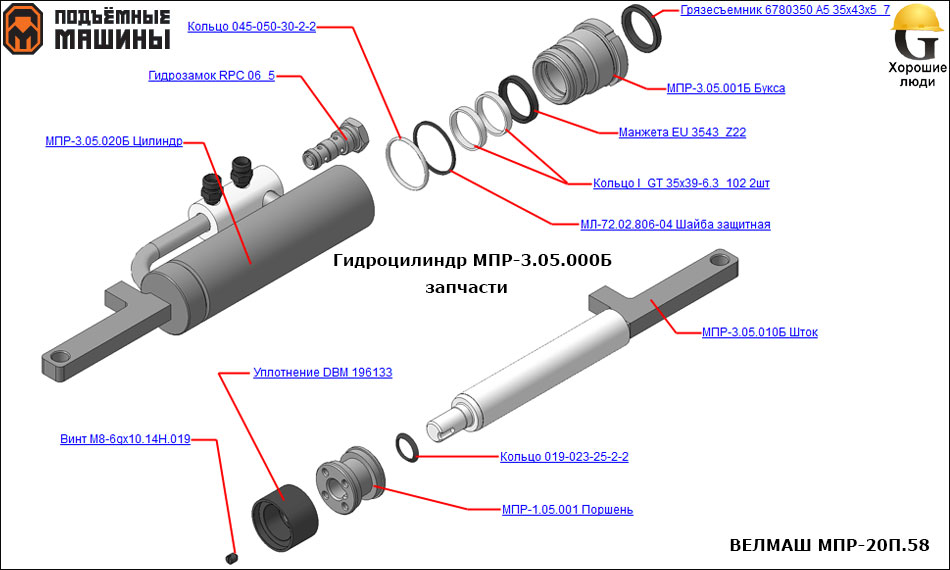

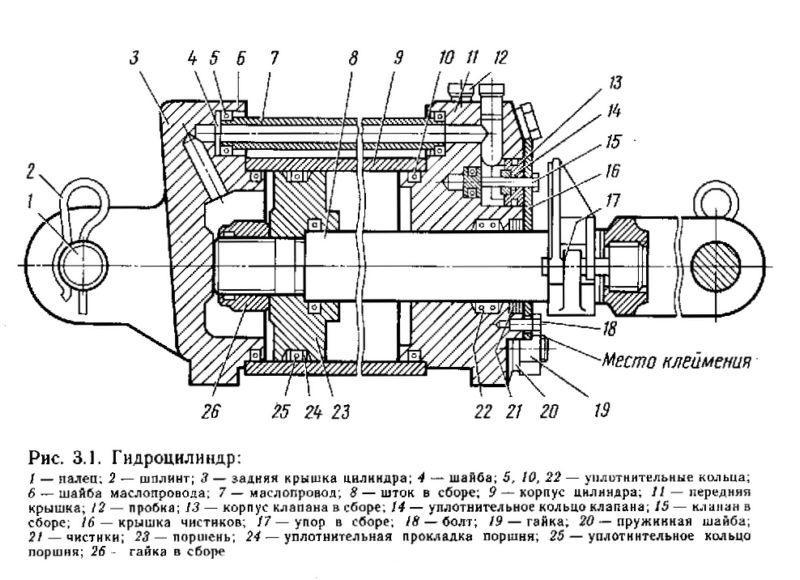

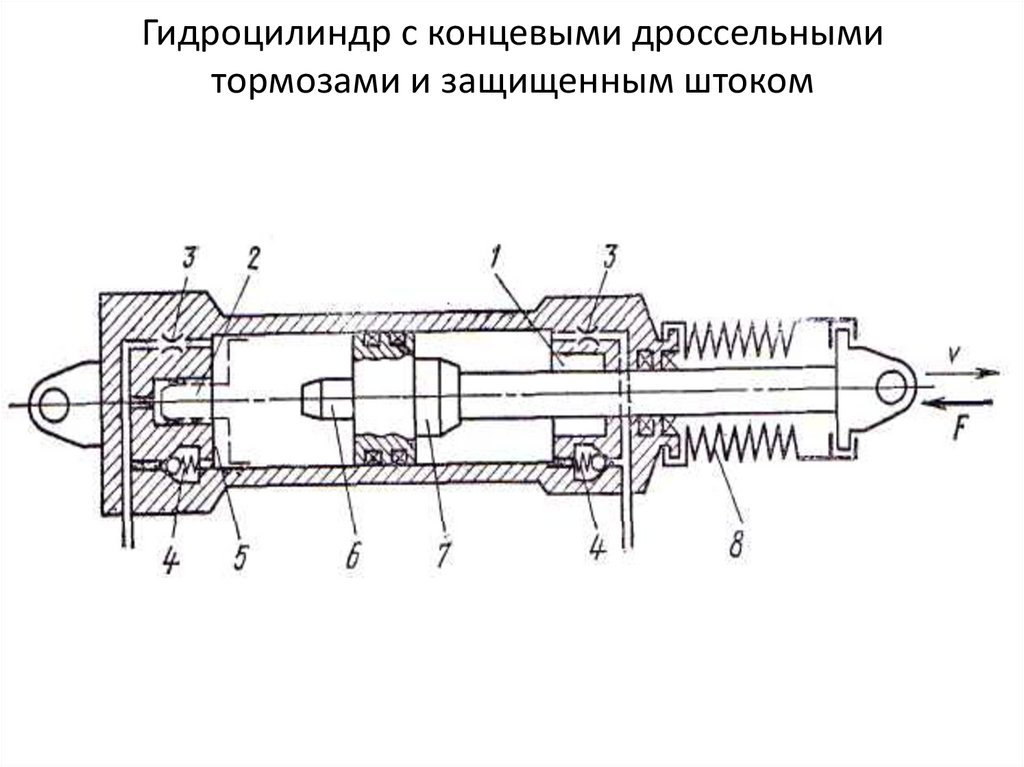

В состав конструкции гидроцилиндра входят:

  • корпус из высокопрочной стали;

  • шток;

  • крышка;

  • кольца пружинные и подворотничковые;

  • манжеты;

  • втулки;

  • грязесъемник;

  • гайки и иной крепеж.

Почти все детали, за исключением уплотнений и прокладок, изготовлены из стали и специальных сплавов, которые обладают высокой прочностью, стойкостью к механическому износу, широким диапазоном допустимых температур эксплуатации, дополнительно наносится слой цинкового покрытия, что повышает коррозионную стойкость. На внешние поверхности наносится лакокрасочное покрытие.

Все выпускаемые гидроцилиндры проходят тщательный контроль. Производятся различные виды испытаний, в там числе под нагрузкой. Изготовителем составляется и наносится необходимая маркировка, оформляется технический паспорт изделия и другая необходимая документация. Гидроцилиндры поставляются в полностью готовом к установке и работе виде, имеют длительную гарантию.

Выбор и покупка

Существуют различные модели гидроцилиндров от отечественных и зарубежных производителей. Большой выбор запчастей для экскаваторов различных производителей и моделей представлен в каталоге. С подобными описаниями, техническими характеристиками, указанием совместимого модельного ряда, фото и ценами.

При выборе необходимо учитывать следующие параметры:

  • габаритные размеры;

  • внутренний диаметр;

  • тип рабочей жидкости;

  • минимальный и максимальный ход поршня;

  • диаметр штока;

  • развиваемое усилие;

  • совместимость модели;

  • бренд производителя;

  • стоимость.

Осуществлять выбор и заказ гидроцилиндров и других запчастей для экскаваторов можно самостоятельно через каталог на сайте поставщика, отметив необходимую позицию и указав количество. Либо можно обратиться к сотрудникам компании для профессиональных консультаций, подбора оптимальной модели для того или иного экскаватора, с учетом его особенностей. Можно приобретать оригинальные запчасти от бренда-изготовителя экскаватора, либо качественные аналоги. Последние выпускаются рядом заводов, имеют хорошее качество и значительный ресурс, но стоят дешевле.

Установка и замена

Установка гидроцилиндров, а также их ремонт и замена должны осуществляться квалифицированными и опытными рабочими, с соблюдением всех правил и нормативных требований техники безопасности. Работы должны выполняться на специализированном СТО, на котором установлено все необходимое оборудование для проведения качественной диагностики, демонтажа вышедших из строя узлов и установки новых.

Есть различные модели, которые могут устанавливаться непосредственно на стреле, а также на ковше, обеспечивая возможность его поворота в различных направлениях. Должен соблюдаться регламент, а также производиться своевременное техническое обслуживание, которое позволит значительно продлить срок службы. Частота техобслуживания и профилактики зависит от модели техники, условий эксплуатации, рекомендаций изготовителя.


Что такое гидравлический цилиндр со схемой гидравлического цилиндра

Звонок

Поиск

Поиск

Получить предложение по запчастям

Меню

Меню

Аккаунт

Просмотреть все детали этой машины: Колесный погрузчик John Deere 724J

View Parts

Когда дело доходит до гидравлических цилиндров, в H&R мы в значительной степени одержимы. Прогуляйтесь по нашему складу, и вы найдете множество отремонтированных цилиндров стрелы, цилиндров ковша, подъемных цилиндров и цилиндров рулевого управления. Каждый день вы можете наблюдать за тем, как наша команда по разборке разбирает рукоять, цилиндры наклона и подвески. В тяжелой строительной технике цилиндры повсюду, так что логично, что здесь они повсюду, но вы можете задаться вопросом: «Почему именно цилиндры так важны в тяжелой строительной технике?»

Независимо от того, пытаетесь ли вы лучше понять свои ноу-хау в области цилиндров или ищете решения для цилиндров для своей машины, это для вас. Читайте наш краткий обзор того, что такое гидравлический цилиндр и как он работает.

Толкающий и тянущий, эта схема гидравлического цилиндра демонстрирует основные принципы работы цилиндра двойного действия. » Нажмите видео для воспроизведения/паузы.

Что такое гидроцилиндр?

  • Гидравлические цилиндры часто используются в различных машинах, от экскаваторов до бульдозеров, кранов, грузовиков и т. д. В то время как двигатель, трансмиссия, шины и гусеницы предназначены для движения самой машины, гидравлические цилиндры предназначены для перемещения их отдельных частей. Когда стрела выдвигается, отвал поднимается или ковш наклоняется, это движение, вероятно, управляется гидравлическим цилиндром.
  • По своей сути гидравлические цилиндры преобразуют давление в движение, и по большей части они предназначены для выполнения одной из двух задач — толкания или тяги. Если вы осмотрите машину тяжелой строительной техники, вы обнаружите цилиндры, расположенные повсюду. Если компоненту необходимо расшириться или сжаться, можно поспорить, что для этого есть цилиндр.
    • Цилиндры
  • — это опытные удлинители, но при работе с тяжелой строительной техникой они также должны быть достаточно выносливыми, чтобы не просто поднимать огромные компоненты — они должны быть в состоянии поднять деталь с дополнительным тяжелым грузом сверху. Конечный результат? Большим машинам нужны большие цилиндры.

Как работают гидравлические цилиндры?

  • Хотя механизмы и принципы работы гидравлического цилиндра могут быть сложными (закон Паскаля), вам не нужна ученая степень в области машиностроения, чтобы понять, как они работают.
  • Гидравлические цилиндры приводятся в действие гидравлическими насосами, и они преобразуют давление в движение, контролируя количество гидравлического масла в камерах, которые прилагают усилие в направлении. Простая диаграмма ниже помогает объяснить механику процесса: когда жидкость поступает в камеру, прилагается больше силы, чтобы толкать или вытягивать шток поршня внутрь или наружу цилиндра и, в свою очередь, поворачивать, толкать или тянуть компонент цилиндра. подключен к.
  • Гидравлические цилиндры бывают двух типов: одностороннего и двустороннего действия. В цилиндре одностороннего действия в цилиндре существует только одна камера для удержания гидравлической жидкости (или для толкания), а противодействующая сила является внешним механизмом, таким как гравитация. В цилиндре двойного действия давление масла воздействует на поршень в двух направлениях через две отдельные камеры.

❱❱ Как вы используете гидравлический цилиндр?

  • Оператор станка контролирует, как цилиндр выдвигается и втягивается, и это движение привязано к движению компонента. Выдвиньте цилиндр стрелы на экскаваторе, и стрела поднимется, выдвиньте цилиндр рукояти на экскаваторе, и рукоять приблизится, выдвиньте цилиндр ковша, и ковш свернется, и повторите в обратном порядке.
  • Опытный оператор имеет опыт управления цилиндрами (и, в свою очередь) компонентами машины таким образом, чтобы обеспечить их слаженную и эффективную совместную работу, и требуется умение знать, какое давление и когда нужно прикладывать к каждому отдельному цилиндру.

Что такое гидравлическая жидкость?

  • Для переноса энергии требуется среда, и в гидравлических системах такой средой является гидравлическая жидкость. Подобно крови в вашем теле, движение гидравлической жидкости в гидравлической системе играет центральную роль в каждом действии. В строительном оборудовании основным компонентом большинства гидравлических жидкостей является минеральное масло, и его конструкция обеспечивает важный аспект его эффективности — предотвращение уплотнения.
  • Когда дело доходит до приложения силы, избегание уплотнения означает, что сила, которую вы прилагаете, будет ближе к силе, которую вы получаете. Хотя бывают случаи, когда повышенное уплотнение идеально (подумайте о резиновом молотке вместо стальной кувалды), в тяжелой строительной технике усилие обычно является приоритетом.
  • Помимо передачи энергии, гидравлическая жидкость должна действовать как смазка для деталей, способствовать рассеиванию тепла и доставлять загрязняющие вещества к фильтрам.

Где на строительной машине расположены цилиндры?

  • Вы найдете гидравлические цилиндры, разбросанные по всему тяжелому оборудованию, по отдельности и в тандеме. Во многих местах, где компонент спроектирован так, чтобы шарнирно вращаться вокруг штифта и подшипника, вы найдете гидравлический цилиндр, подключенный для управления этим движением.
Цилиндры служат разным целям в машинах.

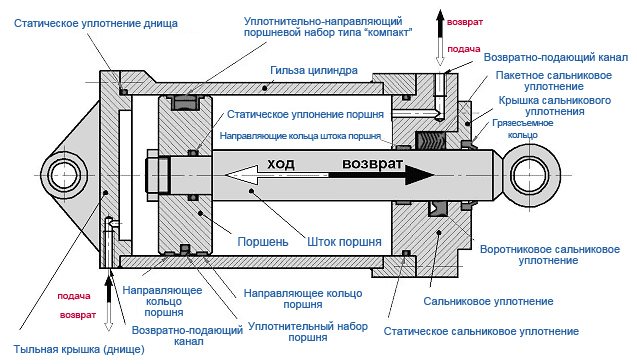

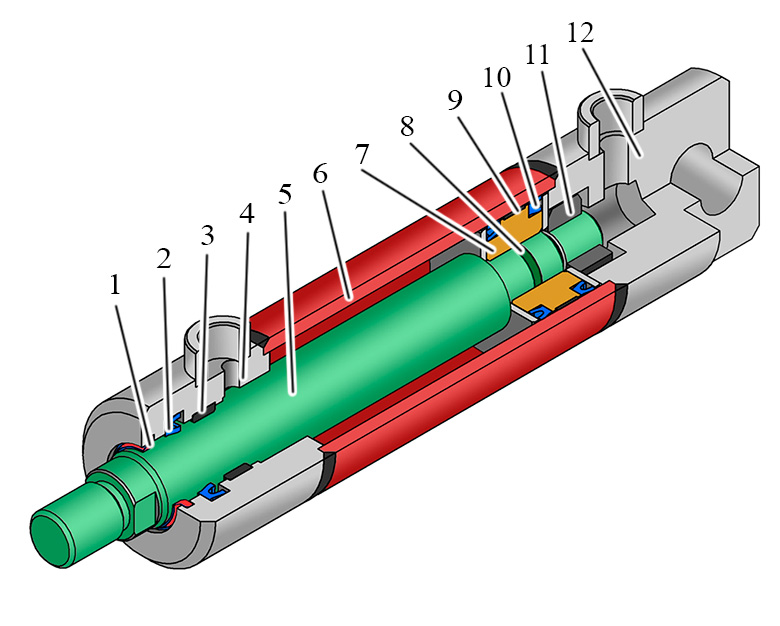

Из каких частей состоит гидроцилиндр?

Цилиндрический цилиндр

Цилиндрический цилиндр представляет собой контейнер для всех частей цилиндра, но более того, это то, что будет удерживать все давление в цилиндре. А в тяжелой строительной технике это давление может быть экстремальным, что требует специальной конструкции ствола для работы с высоким внутренним давлением в течение длительных периодов времени. Внутренние механизмы и части цилиндра предназначены для работы в определенных пределах, и поэтому ствол также действует как укрепление от внешних элементов и сил. Дождь, грязь и удары — конструкция ствола должна защищать от внутренних и внешних сил.

Крышка цилиндра и головка цилиндра

На концах гидравлического цилиндра находятся крышка цилиндра и головка цилиндра. Головка цилиндра прикреплена к штоку поршня, и оба компонента предназначены для сдерживания давления цилиндра и для соединения определенным образом с компонентом для облегчения движения.

Поршень

Поршень — это внутренний компонент гидравлического цилиндра, перемещающийся внутри цилиндра и разделяющий камеры.

Шток поршня

Шток поршня крепится к поршню и имеет разную длину. Шток сжимается и выдвигается внутрь цилиндра и выходит из него, и он напрямую соединен с компонентом, который перемещает оператор.

На пути толкания и вытягивания шток поршня должен покинуть цилиндр и, следовательно, его ванну с гидравлической жидкостью. Подобно черепахе, высовывающей шею из панциря, когда шток поршня подвергается воздействию атмосферы, он подвергается новым рискам, в данном случае от эрозии, ударов, боковой силы и даже погоды.

Длина штока поршня определяет, насколько далеко выдвигается цилиндр, что называется ходом поршня. Шток поршня должен быть изготовлен так, чтобы выдерживать нагрузку, даже когда шток полностью выдвинут. Подумайте о том, чтобы удерживать вес на груди, а не на вытянутой руке — как мы уже говорили ранее, большие машины = большие цилиндры.

Уплотнительные кольца и уплотнения

Уплотнения в цилиндре и на нем выполняют ряд функций. Внешние уплотнения на штоке поршня плотно прилегают к штоку, предотвращая попадание загрязняющих веществ в цилиндр и их смешивание с гидравлической жидкостью.

Внутренние уплотнения на всех соединениях гарантируют, что вся жидкость останется внутри системы. Внутренние уплотнения вокруг поршня позволяют поршню двигаться с меньшим трением и износом, сохраняя при этом правильное давление с обеих сторон поршня. В то время как жидкость, которая может вытекать за пределы цилиндра, приводит к снижению мощности, то же самое происходит и с жидкостью, которая может вытекать с любой стороны камер цилиндра.



И это завершает наше краткое введение в цилиндры. Мы надеемся, что вы нашли его интересным и, возможно, немного развлекательным. Должно быть ясно, что в основе тяжелой строительной техники лежит множество цилиндров, толкающих и тянущих. Если вы хотите увидеть, насколько мы преданы нашим восстановленным цилиндрам, посмотрите галерею ниже — мы думаем, вы увидите, с какой гордостью мы вкладываем в наши проекты цилиндров, и, хотя мы уже говорили об этом раньше, вы получите лучшее представление о том, насколько большими могут быть эти цилиндры. Спасибо за прочтение.

Галерея изображений гидравлического цилиндра

Прошу прощения, цилиндр рукояти этого экскаватора Kobelco в выдвинутом состоянии превышает 20 футов. В некоторых ситуациях цилиндры работают в тандеме, как эти цилиндры стрелы экскаватора. Они разделяют тяжелую работу по подъему стрелы, всех прикрепленных к ней компонентов и нагрузку в ковше. Если одного недостаточно, а двух недостаточно, вам могут понадобиться три цилиндра, работающих вместе. Здесь тройка цилиндров на бульдозере позволяет точно управлять отвалом. От цилиндров на полу до цилиндров на потолке цилиндры всех размеров стоят в башнях по всему складу H&R. Уникальная форма этого цилиндра является результатом его работа на передней части Komatsu Rock Truck. Это большой грузовик, который перевозит большие грузы, поэтому мощные цилиндры должны справляться с работой. Ковш этого колесного погрузчика Komatsu WA500 большой… поэтому цилиндр ковша также должен быть большим, тяжелым и прочным. Работа цилиндра может быть жесткой и грязной. Здесь два +12-футовых цилиндра только что из утиля. Далее будет поездка через осмотр, разборку, еще осмотр, восстановление, еще осмотр и, наконец, обратно на машину, снова выполняющую тяжелую и грязную работу. Шток поршня вытащили из цилиндра. Из-за узких границ, при которых он должен работать, поршневой шток не должен иметь точечной коррозии, ржавчины, изгиба или любого другого износа или проблем. Этот пройдёт проверку? Он выглядит нервным. Большой цилиндр ковша Volvo висит на ремне, соединенном с напольным краном, что позволяет механику безопасно осматривать цилиндр или работать с ним. Для цилиндра ковша на этом Hitachi ZX230 нет предела возможностям. Этот трудолюбивый цилиндр отвечает за наклон ковша. Восстановленный цилиндр выглядит так же красиво, как и в тот день, когда он был изготовлен, и теперь он готов вернуться к работе на тяжелой строительной машине. Счастливого пути, мистер Цилиндр. Последний взгляд на схему гидравлического цилиндра теперь, когда вы знаете о цилиндрах все.
  • Номер детали воздухоохладителя AT224845
  • Номер детали воздухоохладителя AT224845
  • Номер детали воздухоохладителя AT224845
  • Номер детали воздухоохладителя AT224845

Короткие сроки? Мы найдем ваши запчасти

Благодаря нашим глубоким отраслевым знаниям и обширному доступу к инструментам и ресурсам, наши специалисты по запчастям H&R могут упростить ваш поиск и гарантировать, что вы получите лучшую деталь по лучшей цене, быстро и просто.

Позвоните намЗаполните нашу форму

вопросов? Позвоните нам по телефону 1-800-333-0650

Copyright © 2023 All States Ag Parts

Гидравлические цилиндры: типы и принцип работы

Гидравлический цилиндр является одной из наиболее важных частей гидравлической системы. Гидравлический потребитель преобразует энергию гидравлической жидкости в осмысленную работу. Он получает свое значение от давления гидравлической жидкости на поверхность поршня гидроцилиндра. Это заставляет поршень и шток поршня, соединенный с грузом, двигаться прямолинейно. Таким образом, мощность гидравлической жидкости превращается в силу, которой можно управлять и которая движется прямолинейно. В качестве гидравлической среды чаще всего используется минеральное масло. Однако в Г. применяют и синтетические масла, эмульсии и воду (водяная гидравлика).

Принцип работы гидравлического цилиндра:

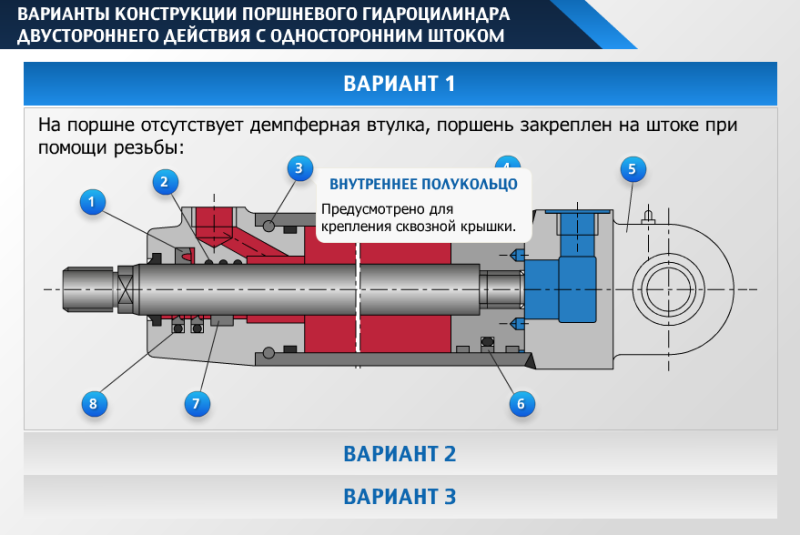

Поршневой гидроцилиндр имеет две различные конструкции: один рычаг и двойной стержень. Блок цилиндров и шток поршня составляют фиксирующий режим. В гидроцилиндре одностороннего действия давление масла направляется только в полость цилиндра, а гидравлическое давление перемещает цилиндр в одном направлении. Сила пружины, собственный вес, внешняя нагрузка и т. д. перемещают цилиндр в другом направлении. Действие давления жидкости заставляет поршень двигаться в двух направлениях в гидроцилиндре двойного действия.

Типы гидроцилиндров:

Рынок гидроцилиндров разнообразен. Эти цилиндры различаются в зависимости от области применения и отрасли. Они различаются по материалу, рабочему давлению, торцевым соединениям, температуре и толщине трубы или стенки. Одностороннего и двустороннего действия, сварные стержни, рулевые тяги и телескопические цилиндры имеют решающее значение. Мы кратко обсудим каждый из них:

Цилиндры одностороннего действия:

Цилиндры одностороннего действия имеют односторонние порты на головке. Накачивание жидкости в цилиндр цилиндра удлиняет шток поршня. Для операций возврата требуются внешние силы или нагрузочные струны. Внешняя энергия отводит жидкость из ствола в резервуар. Гидравлические домкраты одностороннего действия. Цилиндры с пружинным выдвижением и пружинным возвратом одностороннего действия. Большинство цилиндров одностороннего действия имеют пружинный возврат.

Цилиндры двойного действия:

Отверстия в головке и штоке цилиндров двойного действия облегчают перекачку жидкости. Порты регулируют поток жидкости и способствуют двунаправленному движению. Гидравлическая жидкость втянула шток поршня. Перекачка жидкости к головной части удлиняет шток поршня. Эти устройства поднимаются и опускаются. Цилиндры двустороннего действия бывают дифференциальными или синхронными.

Цилиндры рулевых тяг:

Цилиндры рулевых тяг чаще всего используются в производстве и промышленности. Эти цилиндры просты в обслуживании, сборке и ремонте.
