Экскаваторы Hidromek ALFA Серия: HMK102B, HMK102S

100 л.с.

МОЩНОСТЬ

20%

Экономия топлива

3992 кг

Грузоподъемность

LSD

Самоблокирующий дифференциал

Технические характеристики Экскаваторов-погрузчиков HIDROMEK серии ALPHA

102B

• Двигатель PERKINS – 100 л.с.
• Объем переднего ковша «6в1» – 1,1 м3
• Максимальная грузоподъемность – 3992 кг
• Усилие отрыва на ковше – 7209 кгс
• Объем заднего ковша 600мм – 0,18 м3
• Максимальная глубина копания – 5,7 м
• Шины передние 16/70-20, Задние 16.9-28.
• Стандартная комплектация: Джойстиковое управление, Гидравлическая разводка, Челюстной ковш.

102S

• Двигатель PERKINS – 100 л.с.
• Объем переднего ковша «6в1» – 1,1 м3
• Максимальная грузоподъемность – 3992 кг
• Усилие отрыва на ковше – 7209 кгс
• Объем заднего ковша 600мм – 0,18 м3
• Максимальная глубина копания – 5,7 м
• Шины передние/задние 16.9-28 «КРАБОВЫЙ ХОД»
• Стандартная комплектация: Джойстиковое управление, Гидравлическая разводка, Челюстной ковш.

Преимущества владения экскаватором-погрузчиком HIDROMEK серии ALPHA

ЭКОНОМИЯ ТОПЛИВА НА 20%

ДОСТУПНЫЕ ЗАПАСНЫЕ ЧАСТИ

ЕВРОПЕЙСКАЯ СБОРКА

ВЫСОКАЯ ПРОИЗВОДИТЕЛЬНОСТЬ

МАКСИМАЛЬНЫЙ КОМФОРТ

ГАРАНТИЯ НА МЕТАЛЛ 5 ЛЕТ

Двигатель

• Марка PERKINS, Англия
• Тип 1104D – 44TA Дизельный двигатель
• Рабочий объем 4.400 см³
• Максимальная мощность 74.5 кВт, 100 лс (2200 об/мин)
• Максимальный крутящий момент
  410 Нм (1400 об/мин)
• Комплект для холодного пуска

Двигатель серии ALPHA – один из самых экономичных и надежных в своем классе. Турбо нагнетаемый двигатель объемом 4.400 см³ обеспечивает высокий крутящий момент даже при низких оборотах.

ГИДРАВЛИЧЕСКАЯ СИСТЕМА

• Подача жидкости основного насоса при: 90 л/мин (2200 об/мин)
• Давление: 227 бар
• Подача жидкости дополнительного насоса при: 57 л/мин (2200 об/мин)
• Давление: 190 бар

Двигатель серии ALPHA – один из самых экономичных и надежных в своем классе. Турбо нагнетаемый двигатель объемом 4.400 см³ обеспечивает высокий крутящий момент даже при низких оборотах.

КОРОБКА ПЕРЕДАЧ

• Марка TURNER, Англия
• Автоматическая коробка передач для тяжёлых условий работы
• 6 передач переднего хода 3 передачи заднего хода
• Электрически управляемое переключение привода на 2 колеса или на 4 колеса, по выбору
• Гидротрансформатор с передаточным отношением 2, 38:1
• Нейтральная цепь с целью безопасности обеспечивает пуск только тогда, когда рычаг управления находится в нейтральном положении
• Охладитель жидкости коробки передач

Мосты

Наисильнейшее тяговое усилие обеспечивается самоблокирующимся дифференциалом (LSD), установленном на переднем мосту, и блокировкой дифференциала на заднем мосту с целью предотвращения заносов при движении по гравию, грязи или льду. А, следовательно, интервалы смены шин, рабочий цикл и экономия топлива увеличиваются.

• Полный угол качания переднего моста 16 градусов
• Планетарные вынесенные редукторы (4 шт.)

1. Два LCD экрана: спереди сзади

2. Джойстиковое управление передним ковшом

3. Регулируемая рулевая колонка

4. Мощная система вентилирования

5. МP3 магнитола в стандарте

6. Круговая обзорность кабины 360 градусов

7. Круговая обзорность кабины 360 градусов

8. Просторная и эргономичная кабина

9. Просторная и эргономичная кабина

10. Просторная и эргономичная кабина

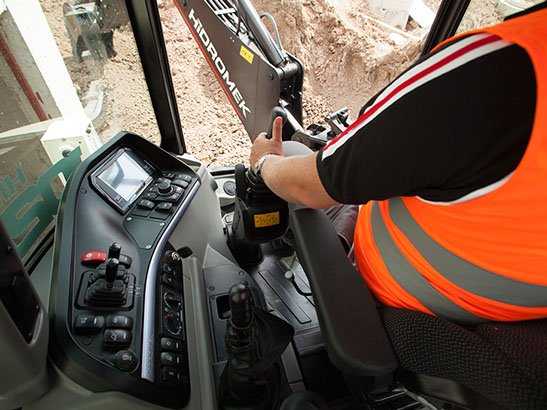

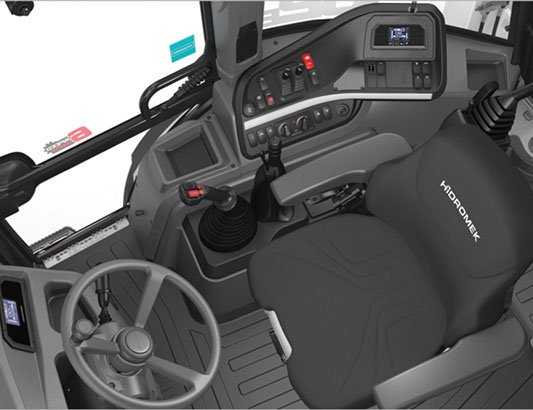

Кабина

БОЛЬШЕ ПРОСТРАНСТВА, БОЛЬШЕ КОМФОРТА

• В серии ALPHA оператор может с легкостью проверять приборы контроля на двух LCD экранах, расположенных спереди и сзади

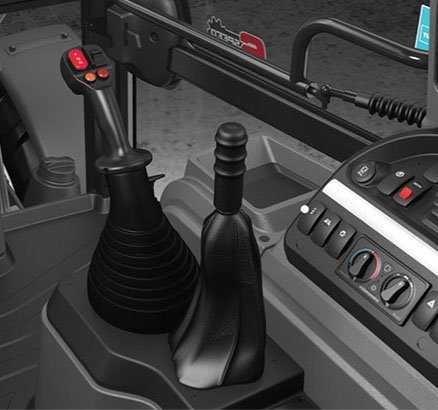

• Джойстиковое управление передним ковшом в стандартной комплектации. Джойстик переднего фронтального Ковша сочетает в себе 4 основных функции, используемые при работе в режиме погрузки-разгрузки:
  • TIPSHIFT – обеспечивает управлением вперед-назад АКПП машины
  • Кнопка включения понижающей передачи
  • RTD – Автоматический возврат к копанию
  • Кнопка открытия и закрытие «челюсти» переднего ковша.

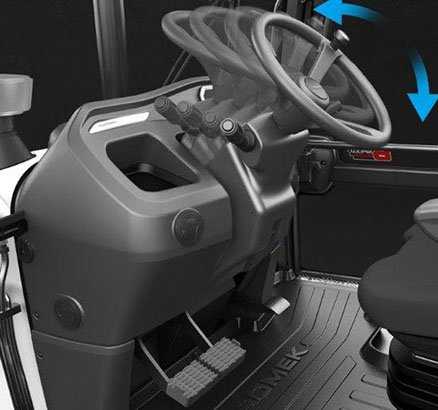

• Регулируемая рулевая колонка
• Мощная система вентилирования
• МP3 магнитола в стандарте
• Цельно открывающееся заднее стекло
• Круговая обзорность кабины 360 градусов
• Просторная и эргономичная кабина

Запасные части HIDROMEK

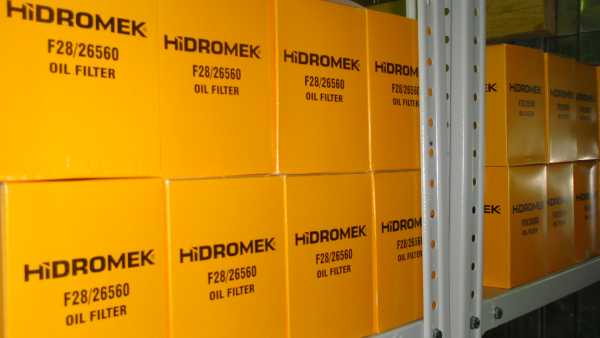

Фильтры для HIDROMEK

Запчасти для двигателя JOHN DEERE

Запчасти для двигателя PERKINS

Кабина и элементы кузова

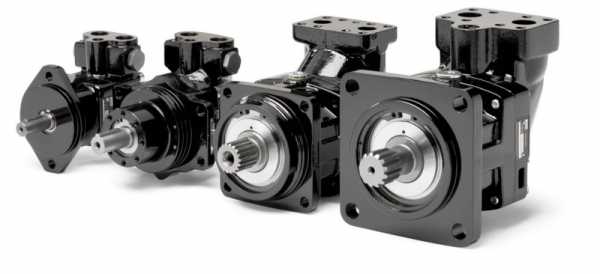

Гидравлическое оборудование

Гидроцилиндры и штоки

Трансмиссия

АКПП

Электрооборудование

Топливная система

Пальцы и втулки

Стекла HIDROMEK

СТОИМОСТЬ, НАЛИЧИЕ, БЫСТРАЯ ДОСТАВКА, ПРОФЕССИОНАЛЬНАЯ КОНСУЛЬТАЦИЯ –Ваши основные критерии в выборе нашей компании.

Наш склад: более 60000 наименовани в наличии

Самый большой склад оригинальных запасных частей для строительной техники HIDROMEK позволяющий закрыть любую потребность наших многочисленных клиентов.

Мы обеспечиваем своевременное пополнение нашего склада необходимыми запчастями и расходными материалами. Выстроенная годами логистическая система позволяет минимизировать сроки поставки запасных частей HIDROMEK до наших клиентов, находящихся в любой точке нашей большой страны.

Наши квалифицированные специалисты подробно Вас проконсультируют и подберут Вам необходимые запасные части.

Сервис и ремонт техники HIDROMEK

Одним из самых главным вопросом после покупки техники является гарантийное и постгарантийное сервисное обслуживание.

Приобретая технику HIDROMEK в нашей компании, или Вы уже являетесь обладателем техники HIDROMEK, вы можете не переживать по данному вопросу, так как специалисты сервисной службы имеют накопленный богатый опыт , который дает им уверенность определить и устранить неисправность в кратчайшие сроки, и избежать долгого простоя Вашей техники.

• Проведение планового ТО
• Гарантийное обслуживание
• Диагностические мероприятия

• Капитальный ремонт ДВС, АКПП, Трансмиссии, Гидравлики
• Дистанционная консультация

Лизинг спецтехники HIDROMEK

Лизинг спецтехники – это сдача ее в долгосрочную аренду, с дальнейшим выкупом по остаточной стоимости. Лизинг позволяет юридическим лицам легально оптимизировать налогообложение, относя платежи по лизингу на затраты, что в свою очередь уменьшает налогооблагаемую прибыль.

АВАНС ОТ 10% ДО 49%

СРОК СУЩЕСТВОВАНИЯ КОМПАНИИ – ОТ 1 МЕСЯЦА

СРОК ЛИЗИНГА ДО 60 МЕСЯЦЕВ

ИНДИВИДУАЛЬНЫЙ ГРАФИК ПЛАТЕЖЕЙ

Подробная информация по лизингу предоставляется по запросу.

Контакты

ООО “ТЕХНОФОРТ”
Официальный дилер HIDROMEK
Россия, г.Казань, ул.Космонавтов, д.67.

Телефон:8-800-555-21-91 звонок по России бесплатный
+7(843) 2-797-888 Отдел продажи техники
+7(843) 237-83-40 Отдел продажи запасных частей и услуг сервиса

Whats app/Viber
8-960-040-20-90

Copyright © ООО “ТЕХНОФОРТ” 2017 Все права защищены.

Дизайн и верстка лендинга

Политика конфеденциальности

hidromek102.ru

Hidromek 102S имеет ряд преимуществ по сравнению со своими конкурентами, поэтому обратите внимание на данный раздел

          Экскаватор Hidromek 102S с обратной лопатой способен обеспечить очень высокую производительность, а также короткую продолжительность цикла практически в любых рабочих экстремальных условиях благодаря своей непревзойденной конструкции и известной во всем мире гидравлической системе. Комбинация дизельного турбированного двигателя и коробки передач с переключателем скоростей обеспечивают внушительную мощность с запасом, изменение направления движения  и быстрое переключение передач. А рулевое гидростатическое управление позволяет управлять экскаватором с минимальными усилиями, тогда как полный привод полностью обеспечивает наилучшее сцепление с неровными поверхностями. Привод на два колеса в ходе движения по проезжей части может быть выбран обычным переключением выключателя.



          Приобрести данную специализированную технику очень проблематично, особенно если она необходима для разовой работы. Наша компания предлагает на выгодных условиях арендовать экскаватор-погрузчик Hidromek 102S. Многофункциональность машины всегда будет популярна при проведении строительных или ремонтных работ. Поэтому обращайтесь к нам по вопросам аренды спецтехники.



Технические характеристики



Экскаватор-погрузчик HIDROMEK HMK 102S (Турция)
Надежность и долговечность – подтвержденная комплектующими всемирно-известных производителей: двигатель John Deere (США), тормозная система — Rexroth (Германия), трансмиссия ZF (Германия), гидравлика Europower (Англия), Рулевая система — Danfoss (Дания).
**Возможны СКИДКИ! Звоните — всегда договоримся! **
Технические характеристики:
Управление: джойстиками
Ковш экскаватора: 0, 26 м3, 900 мм
Каретка экскаватора: подвижная
Глубина копания: 5, 8 м
Емкость ковша: 1, 1 м3
Трансмиссия — ZF (Германия)
Мосты — International Transmissions Limited (Англия)
Гидрораспредилитель — Husco International Ltd. (Англия)

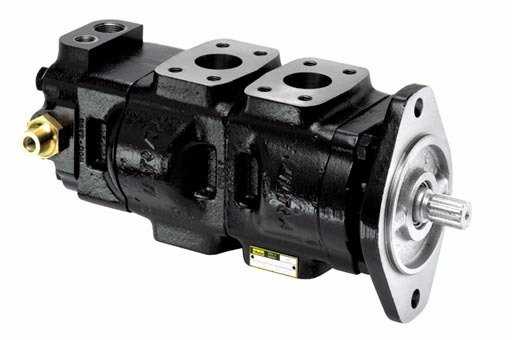

Гидронасосы — Parker Hydraulics (Англия)
Тормозная система — Rexroth (Германия)
Рулевая система — Danfoss (Дания)
Гидравлические шланги и фитинги — Europower (Англия)
Двигатель
Двигатель: John Deere (США)
Мощность: 100 л. с.
Вес
Масса: 9 100 кг

– двигатель Perkins,мощность 101 л.с.

– КПП  ZF

– крабовый ход (привод 4х4х4)

– ковш экскаватора – 0,18 м3, 600 мм

– каретка экскаватора подвижная

– глубина копания – 5,8 м

– ковш погрузчика «4 в 1» – 1,1 м3

– разводка под гидромолот

– телескопическая рукоять

– датчик положения ковша

– иммобилайзер

– вес машины 9 500 кг

Дополнительные опции :

– вилы

– гидромолот

– быстросъёмное устройство



    Также могут комплектоваться ковшами различных емкостей, грейферным отвалом,захватом для лесоматериалов, траншейным ковшом, рыхлителем,смещаемым ковшом, гидравлическим буром и другим навесным оборудованием.

www.6488878.com

Погрузчик экскаватор Гидромек (Hidromek) 102S, 102B, 62SS

Содержимое:

1. Hidromek 102S
2. Hidromek 102B
3. Hidromek HMK 62 SS

Турецкая машиностроительная компания Hidromek начала свою производственную деятельность сравнительно недавно, с 1986 года, когда вошел в действие собственный завод в столице страны.

Первой продукцией были навесные агрегаты для переоснащения колесных тракторов в погрузчики–экскаваторы. Уже в 1989-м году был налажен выпуск первых в Турции экскаваторов –погрузчиков собственной разработки под брендом HMK – 80. Практически каждые 10 лет в Анкаре входило в строй новое предприятие, а в 2001 в Измире было открыто современное сборочное производство по выпуску спецтехники марки Hidromek.

Более 15 лет фирма работает в соответствии с требованиями ISO 9001, что свидетельствует о высоком потенциале качества и технологии производства. В конструкции выпускаемой техники наличие турецких и зарубежных комплектующих составляет примерно равные доли. Важнейшие компоненты приобретаются у широко известных мировых производителей таких как John Deere (США). Perkins (Англия), Mitsubishi (Япония), Bosch Rexroth (ФРГ) и др.

За прошедшие 25 лет фирма Hidromek заняла прочные позиции на турецком рынке колесных и гусеничных малогабаритных экскаваторов, и погрузчиков, и экспортирует свою технику в 50 стран мира, в том числе и в большинство стран СНГ.

Особое внимание уделяется качественным показателям техники и технологии. На каждую деталь собственного изготовления заводится специальная карточка, в которую заносятся малейшие отклонения от рабочей документации. Все покупные материалы, полуфабрикаты и комплектующие подвергаются многоступенчатому входному контролю.
Нормой является ситуация, при которой с конвейера на доработку отправляется не более 0.1% машин.

Вполне заслуженно продукция этой турецкой компании пользуется стабильной репутацией надежной и долговечной техники, в том числе и погрузчики экскаваторы Гидромек.

Hidromek в России

Российский рынок является важным сегментом экспортной стратегии фирмы Hidromek, как по логистике, так и ёмкости рынка. Турецкий погрузчик экскаватор Гидромек весьма успешно конкурирует с продукцией других производителей, так как его стоимость существенно ниже, чем у европейских и американских аналогов, а показатели качества и надежности принципиально не отличаются.

К положительным моментам в экспортной политике Hidromek относится нацеленность компании на достойный уровень послепродажного обслуживания и бесперебойное обеспечение потребителей запчастями, особенно в гарантийный период. На специализированных складах в наличии, как правило, 95 и более процентов от всего перечня запасных частей, узлов и агрегатов.
Российские официальные дилеры Hidromek декларируют, что при отсутствии в наличии нужной детали или узла, любая заявка будет удовлетворена в срок до 2-х суток быстрой курьерской службой.

Особую популярность приобрели колесные погрузчики экскаваторы Hidromek 102S и 102В с телескопической стрелой, и турецкая фирма поставляет их в необходимых количествах. Следует отменить, что турецкие специалисты тщательно проработали вопросы эксплуатации своей техники в условиях русской зимы и добились надежного запуска силовых агрегатов при уровне температуры воздуха до – 40˚C. По сведениям, полученных от торгующих организаций, претензий от потребителей не поступало.

В последние годы Россия стала лидером по продажам изделий компании Hidromek, опередив в этом даже Болгарию. Руководство фирмы планирует создать в России сборочное производство и крупный складской терминал запчастей.

Hidromek 102S

Экскаватор погрузчик Hidromek HMK 102S укомплектован английской силовой установкой марки Perkins 1104 D. Объем дизеля в 4.4 литра позволяет развить мощность до 100 л. с. при приемлемом уровне шума и малом объеме вредных выбросов.

Эффективно используется гидравлическая система открытого типа с тандемным шестеренчатым насосом английского производства. Максимальное давление в гидравлике может составлять 230 атмосфер, что обеспечивает мощную производительность рабочих органов.



Hidromek HMK 102S оснащен автоматической трансмиссией марки ZF AUTOSHIFT германского производства, мостами фирмы Carraro (Италия), сконструированными для тяжелых условий эксплуатации, и имеет 5 передних и 3 задних передачи. Максимальная скорость самостоятельного передвижения может составлять 40 км/час. Отличительной особенностью ходовой части экскаватора погрузчика Гидромек102S является возможность применения, так называемого крабового хода, когда одновременно поворачиваются все колеса в нужном направлении. Эта новация существенно повышает маневренность машины при работе в стесненных условиях.

Рабочие характеристики фронтального погрузчика позволяют по фронту в 2.4 м захватывать 1.1 куб. м грунта и поднимать его на высоту 3.5м.

Рабочие характеристики экскаватора с телескопической стрелой обеспечивают глубину копания 200-литровым ковшом до 5.7м и высоту выгрузки до 6.6 м с углом поворота более 180 градусов.

Производитель предлагает широкий перечень дополнительного навесного оборудования:

• размерная линейка ковшей;
• вилы для европоддонов;
• гидравлический молот;
• захват для леса-кругляка;
• грейферный захват;
• грейдерный отвал;
• гидробур.

Следует отметить, что установка грейферного захвата трансформирует машину в челюстной экскаватор погрузчик.

Кабина соответствует современным эргономичным требованиям и обеспечивает оператору обширный обзор, комфортный микроклимат, удобство в управлении и обслуживании.

Hidromek 102B

Эта машина серии Маэстро во многом близка вышеописанного изделия. Основные отличия в том, что экскаватор погрузчик Hidromek HMK 102B укомплектован более надежным и более экономичным двигателем производства американской корпорации John Deere. Hidromek HMK 102B не имеет функции «крабового» хода. Остальные технические совпадают или близки с характеристиками своего собрата HMK102S.

Мини экскаватор-погрузчик Hidromek HMK 62 SS

Новейшей разработкой турецких производителей спецтехники является мини экскаватор погрузчик Hidromek HMK 62SS. Эта модель предназначена для работы в коммунальном хозяйстве и на селе. Она имеет небольшие габариты, удивительную маневренность и весит в два раза меньше, чем предыдущие машины. При этом оснащен экономичным японским турбодизельным двигателем марки Kubota мощностью 50 л.с. и соответствующего директивам Евросоюза по экологии.
Hidromek HMK 62SS обладает очень мощной гидравликой с рабочим давлением в 220 атм., а при подключении дополнительного насоса этот показатель может увеличиться в два раза.

Кабина выполнена с учетом всех последних разработок и оснащена цветным дисплеем для отображения необходимой информации.

stroy-plys.ru

Экскаватор-погрузчик HIDROMEK HMK 102S ковш погрузчика 1,1 м3, ковш экскаватора 0,44 м3, гидромолот ProfBreaker, траншейный ковш 500 мм, сентябрь 2011 – «Дорстрой 62»

Экскаватор-погрузчик HIDROMEK HMK 102S

ковш погрузчика 1,1 м3, ковш экскаватора 0,44 м3,
гидромолот ProfBreaker, траншейный ковш 500 мм
(год выпуска – сентябрь 2011)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Двигатель Perkins 1004.40T Diesel
• Мощность двигателя, кВт/л.с./об/мин 75/100/2200
• Объем двигателя, см3 4400
• Оперативный вес, кг 9300
• Габаритные размеры, мм длина/высота/ширина 6230/3535/2232
• Объем ковша погрузчика, м3 1.1
• Ширина ковша погрузчика, мм 2437
• Грузоподъемность ковша погрузчика, кг 3725
• Объем ковша экскаватора (основной), м3 0.44
• Ширина ковша экскаватора (основной), мм 950
• Грузоподъемность ковша экскаватора, кг 1572
• Глубина копания (макс.), мм 5800
• Объем ковша экскаватора (траншейный), м3 0.22
• Ширина ковша экскаватора (траншейный), мм 500
• Подача основного насоса, л/мин 81
• Подача вспомогательного насоса, л/мин 64
• Скорость передвижения (передачи), км/час 1-5 км/ч, 2-9 км/ч, 3-21 км/ч, 4-40 км/ч
• Расход топлива – номинальный, гр*л.с./час 90 при 2200 об/мин
• Заправочные емкости, л. топливный бак/масло, двигатель/система охлаждения/масло, КПП/масло, мосты/редукторы/ггидравлический бак 120/12/25/18/26/125

Рабочая диаграмма

Рабочие показатели погрузчика

Максимальное усилие отрыва на ковше, кгс 7840
Максимальное усилие отрыва на стреле, кгс 6820
Высота выгрузки, мм 2830
Вылет кромки ковша, мм 830
Максимальный угол выгрузки, град. 44
Грузоподъемность, кг 3725
Грузоподъемность при макс. высоте, кг 3270

Рабочие показатели экскаватора (телескопическая стрела)

	Выдвинутая	Втянутая
Максимальное усилие отрыва на ковше, кгс	6358	6358
Максимальное усилие отрыва рукояти, кгс	2022	2859
Грузоподъемность при макс. высоте, кг	956	1572
Высота копания максимальная, мм	—	6600
Глубина копания максимальная, мм	—	5800

Экскаватор-погрузчик HIDROMEK HMK 102S имеет гидравлическую разводку под эксплуатацию с гидромолотом. Нами используется гидромолот ProfBreaker PB 15H имеющий следующие технические характеристики:
– эксплуатационная масса, кг 520
– диаметр пики, мм 85
– энергия удара, Дж 1780
– частота удара, б/м 400~800

Фото

www.excavator62.ru

Hidromek HMK 102S экскаватор-погрузчик

Технические характеристики: Hidromek HMK 102S экскаватор-погрузчик

Двигатель	Perkins1104D-44TA;100 л.с.; кол-во цилиндров – 4; диаметр и ход -105 x 127 мм
Коробка передач	Автоматическая; число передач -6 вперед 3 назад
Масса (кг)	9550
Гидравлическая система	Система с открытым центром; тип насоса – двоенные шестерёнчатый насос; максимальная подача 90 + 57 л; системное давление – 190 бар
Скорость передвижения (км/ч)	1-я передача – 6,1; 2-я передача – 9,8; 3-я передача – 13; 4-я передача – 20,8; 5-я передача – 26,3 ; 6-я передача – 40
Емкости (л)	Маслонасос двигателя – 8; система охлаждения двигателя – 18.5; топливный бак – 140; маслобак гидросистемы – 70; масло коробки передач – 17; передний мост – 14; задний мост – 16
Мосты	Угол качания (передний) – 16
Объем ковша (м.куб.)	6-в-1 – 1,1
Ширина ковша (м)	2,44
Высота оси ковша (м)	3,47
Глубина копания (м)	0,16
Максимальное усилие отрыва ковша (кгс)	7209
Максимальное усилие отрыва рукояти (кгс)	6515
Грузоподъемность на максимальную высоту (кгс)	3170

На данную модель мы также подготовили расширенный список дополнительного оборудования, с которым Вы можете ознакомиться на этой странице в закладке “Дополнительные опции”!

Дополнительные опции: Hidromek HMK 102S экскаватор-погрузчик

Навесное оборудование

• Быстросъемное устройство для экскавационной рукояти
• Гидромолот
• Гидробур
• Специальные ковши различного назначения
• Рыхлитель
• Паллетные вилы на ковше погрузчика

Гарантия, сервис и з/ч: Hidromek HMK 102S экскаватор-погрузчик

На данную модель предоставляется гарантия 1 год или 2000 моточасов.

При приобретении техники на данную модель всем клиентам предоставляется бесплатная дисконтная карта на техническое обслуживание и запчасти. Более подробную информацию по вопросам продажи уточняйте у менеджеров по тел.: 8 (495) 225-28-26; 8 (800) 250-28-26 (звонок бесплатный) или e-mail: [email protected]

По вопросам осуществления гарантийного и сервисного обслуживания, выездного ремонта, приобретения запасных частей, Вы можете обратиться по телефону: 8 (495) 662-96-76 (г. Москва, ул. Кетчерская, 13); 8 (495) 662-96-76 (г. Москва, ул. Кетчерская, д.13с9, территория Автокомбината 40)

Техника в наличии: Hidromek HMK 102S экскаватор-погрузчик

Представленная техника в наличии на складе.

Информацию по ценам и комплектациям представленных в нашей компании машин, Вы можете получить у наших специалистов по бесплатному телефону: 8 (800) 250-28-26.

www.transport-center.ru

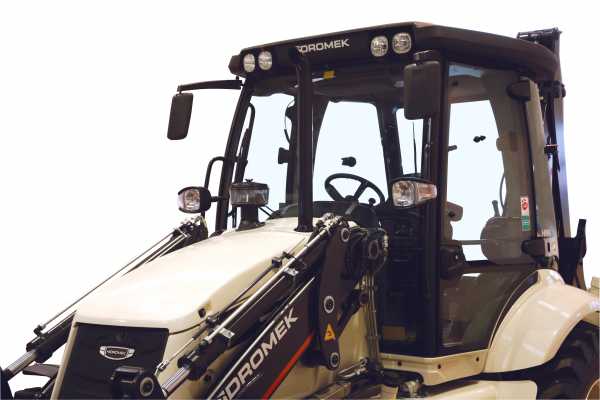

Экскаватор-погрузчик Hidromek HMK 102 S

Данная модель является воплощением лучших наработок компании за долгие годы работы в индустрии. Экскаватор погрузчик Hidromek HMK 102S представляет собой многоцелевой экскаватор-погрузчик, особенностями которого являются высокая производительность и потрясающий комфорт выполнения операций. Данная машина отличается наибольшим усилием на стреле и ковше среди остальной техники этого класса.

В кабине экскаватора Hidromek 102s располагается комфортное сиденье, регулируемый руль, легко очищаемый металлический напольный коврик, кондиционер, проигрыватель компакт-дисков и ряд прочих удобств, которые делают работу более комфортной и приятной.

Экскаваторная часть модели обладает ультрасовременным практичным и функциональным дизайном, обеспечивающим наибольшую в своем классе глубину копания. Для облегчения работы оператора в качестве опции машина может оснащаться удобным джойстиковым управлением.

БрендHidromek

МодельPerkins 1104D-44TA

Число цилиндров (шт.)4

Диаметр цилиндра и ход поршня (мм)105 х 127

Рабочий объем (см3)4500

Максимальная мощность (л.с.)100

Максимальный крутящий момент (Нм (кг·см))400

ТипОткрытая гидросистема

Тип насосаШестеренный насос тандемного типа

Объемный расход (л/мин)90+64

Давление (бар)230

Первая скорость (км/ч)6

Вторая скорость (км/ч)11.5

Третья скорость (км/ч)17

Четвертая скорость (км/ч)27

Пятая скорость (км/ч)40

Статическая нагрузка (передняя)16

Минимальное значение радиуса вращения (передние колеса) (м)10.24

Минимальное значение радиуса вращения (передний ковш) (м)12.19

Типавтоматическая трансмиссия для тяжелых работ с силовым переключением (AutoShift)

Число передач5 вперед и 3 назад

Гидротрансформатор с передаточным отношением2,52:1

Объём ковша погрузчика (м3)1.1

Ширина ковша (м)2.44

Высота штифта (м)3.47

Расстояние отвала (м)0.96

Глубина копания (м)0.16

Усилие отрыва ковша (кгс)7203

Сила отрыва погрузочной стрелы (кгс)6513

Подъёмная сила к максимальной высоте (кгс)3016

Объём стандартного ковша (м3)0.17

Стандартная стрела (м)4.35

Телескопическая стрела (м)5.70

Стандартная стрела (м)5.60

Телескопическая стрела (м)6.86

Стандартная стрела (м)3.74

Телескопическая стрела (м)4.69

Стандартная стрела (м)5.66

Телескопическая стрела (м)6.55

Угол поворота ковша (NB/TB)193/187

Стандартная стрела (кгс)6209

Телескопическая стрела (выдвинута/сложена) (кгс)6358

Стандартная стрела (кгс)2983

Телескопическая стрела (выдвинута/сложена) (кгс)2022/2859

Картер двигателя (л)11

Система охлаждения двигателя (л)18.5

Топливный бак (л)145

Бак гидравлического масла (л)70

Масло трансмиссии (л)15.5

Дифференциал передней оси (л)18

Дифференциал задней оси (л)18

Вес стандартной машины (кг)9150

Вес машины с телескопической стрелой (кг)9300

www.profce.ru

Обзор экскаватора-погрузчика Гидромек 102В. Статьи компании «ООО Гидро-Максимум»

22 февр. 2018

Экскаватор-погрузчик Hidromek HMK 102B – это модель спецтехники с колёсной формулой 4×4, которая имеет турбированный дизельный двигатель, полуавтоматическую коробку передач, а также кабину со звуковой и виброизоляцией, что предоставляет оператору прекрасный обзор благодаря большим окнам из тонированного и небьющегося стекла.

Мосты экскаватора-погрузчика Hidromek HMK 102B – Передний и задний мосты ZF для тяжёлых условий работы, специально разработанные для машин этой серии, способствуют уменьшению проскальзывания колёс.

Мосты ZF для тяжёлых условий работы, рассчитанные на нагрузку 12 тонн, обеспечивают высокую грузоподъёмность при сохранении 100 % тягового усилия, и имеют многодисковые тормоза в масле, которые обеспечивают высокий тормозной момент.

Мосты оборудованы дифференциалами ограниченного проскальзывания и устройством блокировки дифференциала. Эти особенности мостов экскаватора-погрузчика Гидромек 102В способствуют улучшению тяговых характеристик в тяжёлых и плохих грунтовых условиях, увеличивая долю крутящего момента, передаваемого на передвижение автоматически.

Кроме того, угол качания переднего моста составляет 16°, что обеспечивает хороший контакт с грунтом и устойчивость при работе. В заднем мосту расположены погруженные в масло тормозные диски, которые рассчитаны на длительный срок службы и не требуют технического обслуживания и регулировки.

Гидравлическая система экскаватора-погрузчика Hidromek HMK 102B с открытым контуром, которая имеет простой, надёжный и высокопроизводительный сдвоенный шестерённый насос, расположенный непосредственно на коробке передач, что способствует увеличению срока службы насоса и предотвращает потери мощности.

Обеспечивая полную подачу 145 л/мин (81 л/мин + 64 л/мин) при частоте вращения 2200 об/мин, шестерённый насос гарантирует высокое давление и высокопроизводительную работу при малых затратах на техническое обслуживание.

Также модель Hidromek HMK 102B может быть оборудована гидросистемой с регулируемой подачей, с закрытым контуром, с частичной рекуперацией подачи (Flowcharger), с аксиально-поршневым насосом производительностью 155 л/мин, что позволяет обеспечить большое усилие отрыва.

Новая кабина экскаватора-погрузчика Гидромек 102В большая и просторная, все рычаги управления экскаватором и обратной лопатой имеют эргономичное расположение, и установлены на цилиндрических золотниках, что обеспечивает их мягкое перемещение и минимальные физические затраты оператора.

Регулируемое подвесное сидение может устанавливаться в наиболее удобное для оператора положение. Кабина оборудована печкой и влагоуловителем, которые обеспечат комфортную работу оператора в любых климатических условиях. Кроме того, в кабине может быть установлен кондиционер. Для повышения безопасности этой модели и оператора ковшом можно управлять с помощью рычага обратной лопаты.

Эргономичная приборная панель расположена таким образом, чтобы обеспечить оператору свободный обзор во время работы обратной лопаты и загрузчика. Основные функции можно контролировать с боковой приборной панели. Кроме того, экскаватор оснащен звуковой сигнализацией.

Технические параметры экскаватор-погрузчик Hidromek HMK 102B

Двигатель – John Deere 4045 HMK 80

Класс токсичности отработавших газов – Стандарт Stage lll-A (Tier 3)

Число цилиндров – 4, рядное расположение

Диаметр цилиндра / ход поршня – 106 / 127 мм

Рабочий объём – 4500 см3

Максимальная мощность 74 кВт, 99 л.с. (2200 об/мин)

Максимальный крутящий момент – 405 Нм

Комплект для холодного пуска

Сухой тип очистки воздуха с двумя элементами, с предварительной очисткой

Является продуктом новейшей технологии, надёжный, с высокими мощностью и крутящим моментом на выходе, с водяным охлаждением, с турбонаддувом, с воздушным промежуточным охлаждением, не требует большого технического обслуживания и отличается чрезвычайно малым потреблением топлива.

Отвечает требованиям стандартов USA ЕРА Тiег З и European EC Stage lll-A, регламентирующих токсичность отработавших газов.

Гидросистема экскаватора-погрузчика Hidromek HMK 102B

Гидравлическая система Hidromek HMK 102B с высокоэффективным сдвоенным шестерённым насосом

Основной насос при 2200 об/мин

Подача жидкости – 90 л/мин

Давление – 230 бар

Дополнительный насос при 2200 об/мин

Подача жидкости – 64 л/мин

Давление – 210 бар

Клапан модуляции мощности (регулятор давления) автоматически регулирует мощность гидравлической системы в зависимости от изменяющихся условий копания и погрузки.

Противоударный и противокавитационный клапаны.

Электроуправляемый регулятор давления гидросистемы Гидромек 102В для предотвращения потребления мощности без необходимости посредством отключения дополнительного насоса во время передвижения по дорогам или по желанию оператора.

Эргономично расположенный рычаг управления погрузчиком джойстик позволяет оператору работать, не испытывая усталости. Оператор не только прилагает минимальное усилие, но и получает удовлетворение от высокой эффективности.

Охладитель рабочей жидкости гарантированно обеспечивает работу в условиях жаркого климата без проблем.

Гидравлическая система Гидромек 102В с регулируемой подачей, с закрытым контуром, с частичной рекуперацией подачи (Flowcharger), с аксиально-поршневым насосом.

Основной насос при 2200 об/мин
Подача жидкости – 155 л/мин
Давление – 230 бар

Коробка передач экскаватора-погрузчика Hidromek HMK 102B

– Автоматическая коробка передач ZF для тяжёлых условий работы.

– Гидротрансформатор с передаточным отношением 2,87:1.

– Электрически управляемое переключение привода на 2 колеса или на 4 колеса, по выбору.

– 5 передач переднего хода, 3 передачи заднего хода.

– Нейтральная цепь с целью безопасности обеспечивает пуск только тогда, когда рычаг управления находится в нейтральном положении.

– Охладитель жидкости коробки передач.

Мосты Гидромек 102В

Мосты ZF для тяжёлых условий работы.

Планетарные вынесенные редукторы (4 шт.)

Полный угол качания переднего моста – 16 градусов

Оборудован дифференциалом LSD (Дифференциал ограниченного проскальзывания) и устройством блокировки дифференциала

Шины

Передние – 16/70-20
Задние – 16.9-28

Тормоза

Рабочий тормоз – Автоматически регулируемые многодисковые тормоза в масле, включаемые гидравлически, расположены в заднем мосту и действуют на 4 колеса.

Стояночный тормоз – Механический тормоз приводится в действие ручным рычагом и действует на дифференциал заднего моста.

Электрическая система Хидромек 102В

Напряжение – 12 В.

Аккумуляторная батарея – 165 ампер/часов для тяжёлых условий работы.

Стартер – 3 кВт.

Генератор – 85 А.

Рулевое управление экскаватора-погрузчика Hidromek HMK 102B

Гидростатическая система с обратной связью по нагрузке

Лёгкое в управлении рулевое колесо.

Характеристики погрузчика

Вместимость ковша 4 в 1 – 1,1 м3

Максимальное усилие отрыва на ковше – 7203 кгс

Максимальное усилие отрыва на стреле погрузчика – 6513 кгс

Грузоподъёмность на максимальную высоту – 3300

Характеристики рабочего оборудования Хидромек 102В (обратная лопата – телескопическая рукоять(выдвинута/втянута)

Вместимость ковша – 0,2 м3 / 0,2 м3

Максимальное усилие отрыва на ковше – 6358 / 6358

Максимальное усилие отрыва на рукояти – 2022 / 2859

Грузоподъёмность на максимальную высоту – 893 / 1453

Эксплуатационная масса (с телескопической рукоятью) – 9300 кг

Особенности экскаватора-погрузчика Гидромек 102В

Cистема стабилизации движения – Устанавливаемая по специальному заказу система MSS (Cистема Стабилизации Движения) работает как демпфер ударных нагрузок, действующих на подъёмные гидроцилиндры погрузчика. Демпфируя удары, возникающие при передвижении погрузчика с наполненным ковшом по неровной местности, данная система обеспечивает не только плавный, но и быстрый ход.

Система амортизации – Мощная система амортизации, встроенная в гидроцилиндры, смягчает движение в конце хода, демпфируя удары, что увеличивает срок службы. Предохранительные клапаны выносных опор. Предохранительные клапаны на выносных опорах повышают безопасность при работе машины.

Эффективное торможение – экскаватор-погрузчик Гидромек 102В оборудован гидравлической тормозной системой с двумя педалями тормоза, что обеспечивает мягкое эргономичное управление и не допускает усталости.

Высокая маневренность – Жёсткая рама типа «І» обеспечивает высокую маневренность для моделей этой серии в стеснённых зонах и позволяет выполнить одну и ту же работу с меньшим числом движений оператора.

Эргономика и комфорт – Эргономично расположенная многофункциональная панель приборов позволяет легко пользоваться при работе, как в режиме погрузчика, так и в режиме экскаватора. Чувствительные эргономичные рычаги позволяют обеспечить плавные и точные рабочие движения и эффективное движение, и не допускают применения больших усилий со стороны оператора, позволяя работать целый день, не испытывая усталости.

Обзорность и освещенность экскаватора-погрузчика Хидромек 102В – Широкие окна по периметру кабины, обеспечивающие круговой, в 360° обзор, исключают необходимость команд со стороны персонала рабочей площадки. Передняя и задняя рабочие зоны освещаются мощными соответствующими стандартными (осветительными) огнями согласно ISO-EN в количестве четыре + четыре для работы в ночное время и в туннелях.

hydro-maximum.com.ua
