Гидравлический регулятор потока: Регуляторы расхода

Регулятор расхода гидравлический в категории “Промышленное оборудование и станки”

Регуляторы расхода для гидравлических систем от 2 до 600 литров

Услуга

от 4 820 грн

Гидравлический клапан с регулятором расхода 3/2 salhydro

Доставка по Украине

Цену уточняйте

Гидравлический клапан с регулятором расхода 3/2 salhydro

Доставка по Украине

Цену уточняйте

Регулятор расхода 3х линейный VPR3 3/8 с продолжением давления 50-60 л/мин

Заканчивается

Доставка по Украине

от 5 048.90 грн

Купить

Регулятор расхода 3х линейный VPR3 1/2 с продолжением давления 60-80 л/мин

Заканчивается

Доставка по Украине

5 398.44 грн

Купить

Регулятор расхода 3х линейный VPR3 1″ с продолжением давления 170-200 л/мин

Заканчивается

Доставка по Украине

8 932.67 грн

Купить

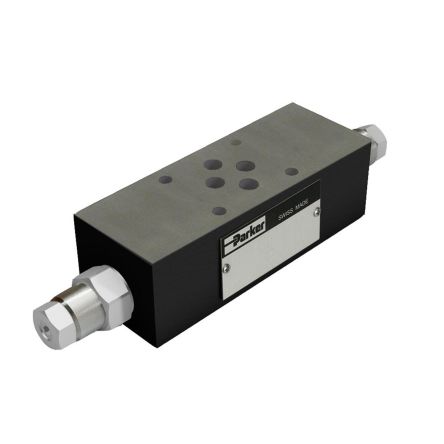

Гидравлические регуляторы расхода Parker для авиатехники

Доставка по Украине

Цену уточняйте

Гидравлические регуляторы расхода Parker для авиатехники

Доставка по Украине

Цену уточняйте

Регулятор потоку оливи VPR3 3/8″ з продовженням лінії тиску

Доставка по Украине

4 760 грн

Купить

Регулятор потоку оливи RFP3 1/2” 80л/хв

Доставка по Украине

4 100 грн

Купить

Регулятор потоку оливи RFP3 3/4” 120л/хв

Доставка по Украине

7 980 грн

Купить

Регулятор потоку оливи VPR3 1/2″ з продовженням лінії тиску

Доставка по Украине

4 690 грн

Купить

Регулятор потоку оливи VPR3 3/4″ з продовженням лінії тиску

Доставка по Украине

8 360 грн

Купить

Регулятор расхода 3х линейный с предохранительным клапаном RFP3 3/8” C/VMP

Доставка по Украине

4 188 грн

Купить

Регулятор расхода 3х линейный с предохранительным клапаном RFP3 1/2”

Доставка по Украине

4 686 грн

Купить

Смотрите также

Гидродроссель (регулятор расхода) ПГ 77-12

Доставка по Украине

от 800 грн

Купить

Гидродроссель (регулятор расхода) ПГ 77-14

Доставка по Украине

от 1 000 грн

Купить

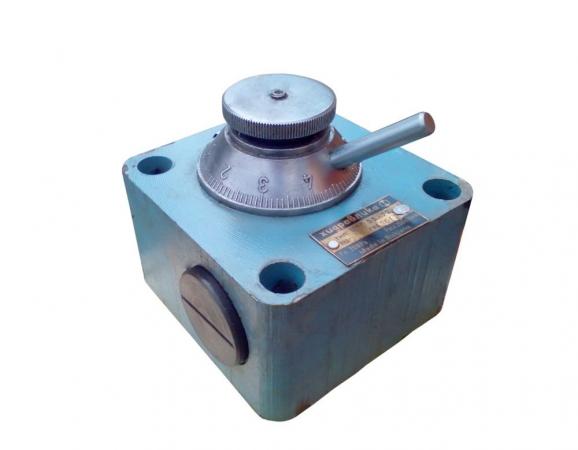

Регулятор расхода МПГ 55-32

Доставка по Украине

от 1 200 грн

Купить

Регулятор расхода МПГ 55-34

Доставка по Украине

от 1 400 грн

Купить

Дроссель с обратным клапаном VRFU 90 1/2″ 50 л/мин

На складе

Доставка по Украине

850 грн

Купить

Регуляторы давления, “Eaton”

Доставка по Украине

Цену уточняйте

Регуляторы давления, “Eaton”

Доставка по Украине

Цену уточняйте

Регулятор расхода Oleodinamica Marchesini 3х линейный со сбросом в бак RFP3 3/8″

Доставка по Украине

3 741 грн

Купить

Регулятор расхода Oleodinamica Marchesini 2х линейный VRFU 90° 1/4″ COMP.

Доставка по Украине

2 279 грн

Купить

Регулятор расхода 3х линейный стыкового монтажа на гидромотор Oleodinamica Marchesini RFP3 1/2” OMP/OMR

Доставка по Украине

3 520 грн

Купить

Регулятор расхода дроссель VRFU 90 1/4″ 15 л/мин Oleodinamica Marchesini с обратным клапаном

Заканчивается

Доставка по Украине

750 грн

Купить

Регулятор потоку оливи VPR3 1″ з продовженням лінії тиску

Доставка по Украине

10 620 грн

Купить

Регуляторы расхода, “Eaton”

Доставка по Украине

Цену уточняйте

Регуляторы расхода, “Eaton”

Доставка по Украине

Цену уточняйте

Пропорциональный регулятор потока WDUD10-02/50 (до 50 л/мин)

Забыли пароль?

или Зарегистрироваться

Я являюсь юридическим лицом

или Войти

В ближайшее время мы Вам перезвоним:

Забыли пароль?

Пожалуйста, введите ваш адрес электронной почты для получения нового пароля:

Замена пароля

Основные характеристики:

  • Производитель : Ponar
  • Тип : Клапан расхода
  • Максимальное рабочее давление, Бар : от 201 до 250
  • Пропускная способность, л/мин : 41-50
  • Диаметр условного прохода : ДУ10
  • Пропускная способность, л/мин : 1000
  • Максимальное рабочее давление, Бар : 350

Под заказ

Опт и розница

0 Отзывов

Гарантия 12 месяцев

Под заказ Срок поставки – 6 недель заказать

Скачать техническую документацию

Оплата

  • На расчетный счет предприятия (с НДС)
  • Наличными (при получении)
  • Приват24
  • Liqpay
  • Оплата частями

Доставка

  • Cамовывоз из магазина
  • Самовывоз из Новой почты
  • Курьер Новой почты
  • Другие транспортные компании

Возврат

  • В течении 14 дней с момента покупки

Гарантия

  • Гарантия на 12 месяцев

Основные характеристики

  • Производитель     Ponar
  • Тип Клапан расхода
  • Максимальное рабочее давление, Бар от 201 до 250
  • Пропускная способность, л/мин 41-50
  • Диаметр условного прохода
    ДУ10
  • Пропускная способность, л/мин 1000
  • Максимальное рабочее давление, Бар 350

Отзывов пока еще нет

Оставьте Ваш отзыв

Имя пользователя

E-Mail

Как работает гидравлический клапан управления потоком?

Клапаны управления потоком

используются для регулирования расхода и давления жидкостей или газов в трубопроводе.

Клапаны управления потоком необходимы для оптимизации производительности системы, полагаясь на канал потока или порт с переменным сечением потока. Здесь мы рассмотрим функции гидравлических клапанов управления потоком, различные типы и компоненты, а также принципы их работы, а также некоторые важные соображения по выбору соответствующего гидравлического клапана управления потоком для конкретного применения.

Функция гидравлических клапанов управления потоком

Назначением клапана управления потоком является регулирование скорости потока в определенной части гидравлического контура. В гидравлических системах они используются для управления скоростью потока к двигателям и цилиндрам, тем самым регулируя скорость этих компонентов.

Гидравлические регулирующие клапаны также регулируют скорость передачи энергии при заданном давлении. Это основано на концепции физики, касающейся работы, энергии и мощности:

Сила привода x пройденное расстояние = работа, выполненная под нагрузкой

Передача энергии должна быть равна общей выполненной работе. Поскольку скорость привода определяет скорость передачи энергии, скорость является функцией скорости потока. Направленные регулирующие клапаны служат для другой цели, направляя систему передачи энергии в нужное место в нужное время, хотя некоторый контроль давления и расхода может быть достигнут с помощью направленных регулирующих клапанов, поскольку они могут дросселировать поток жидкости.

Как работают гидравлические клапаны управления потоком

Существует множество конструкций клапанов управления потоком, большинство из которых предназначены для конкретных применений. Поэтому понимание того, как работают гидравлические клапаны управления потоком, имеет решающее значение при выборе правильного клапана для конкретного применения. К наиболее распространенным типам регулирующих клапанов относятся:

  • Шаровой
  • Мембрана
  • Игла
  • Бабочка
  • Заглушка

Простейшие регулирующие клапаны имеют отверстие, которое открывается или закрывается для увеличения или уменьшения скорости потока. Шаровые краны являются одними из самых простых вариантов, состоящих из шара, прикрепленного к ручке. Шар имеет отверстие в центре, и когда ручка поворачивается, отверстие совмещается с отверстиями клапана, чтобы обеспечить поток. Чтобы перекрыть поток, рукояткой поворачивают отверстие перпендикулярно отверстиям клапана, что препятствует потоку.

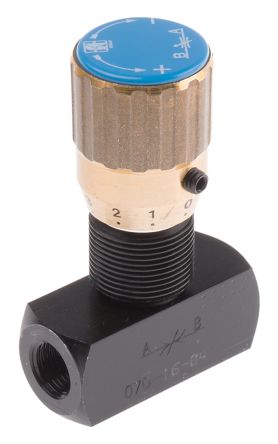

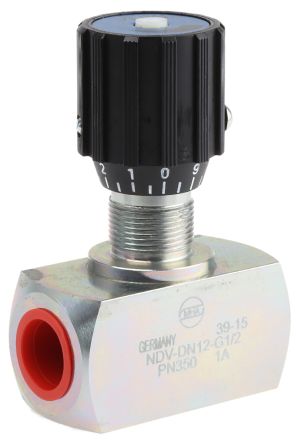

Аналогичным образом функционируют и другие типы клапанов с некоторым механизмом пропуска или блокировки потока. Дроссельный клапан, например, имеет внутреннюю металлическую пластину, прикрепленную к поворотному механизму. Пластина открывается или закрывается при повороте механизма. Игольчатые клапаны, которые относятся к более точным вариантам клапанов, имеют регулируемую иглу и шток клапана, который ограничивает или пропускает поток жидкости. Игла может быть отрегулирована так, чтобы полностью блокировать поток жидкости, обеспечивать свободный поток жидкости или частично препятствовать потоку в различной степени, что позволяет лучше и точнее контролировать скорость потока.

Что касается гидравлических контуров, существует множество вариантов управления потоком, от простых до сложных, включая гибриды, в которых управление гидравлическим клапаном сочетается со сложным электронным управлением. Эти опции включают:

  • Отверстия
  • Регуляторы расхода
  • Байпасные регуляторы расхода
  • Регуляторы расхода с компенсацией потребности
  • Клапаны переменного расхода с компенсацией давления
  • Клапаны переменного расхода с компенсацией давления и температуры
  • Приоритетные клапаны
  • Клапаны замедления
  • Делители потока
  • Поворотные делители потока
  • Пропорциональные регулирующие клапаны
  • Пропорциональные регулирующие клапаны с компенсацией давления
  • Пропорциональные логические клапаны

Диафрагмы представляют собой наиболее упрощенный вариант гидравлического клапана управления потоком, в котором диафрагма устанавливается последовательно с насосом либо в виде фиксированной диафрагмы, либо в виде калиброванной иглы. Закупорка отверстия приводит к уменьшению или блокировке потока.

Более сложные варианты могут обнаруживать изменения давления и реагировать соответствующим образом или отслеживать скорость потока и реагировать, когда скорость потока превышает определенный порог. Клапаны переменного расхода с компенсацией давления имеют компенсатор, который автоматически настраивается на различную нагрузку и давление на входе, чтобы поддерживать постоянную скорость потока (с типичной точностью в пределах от 3% до 5%). Добавьте температурную компенсацию в смесь, чтобы учесть колебания вязкости гидравлического масла (на которое влияют колебания температуры).

Проблемы гидравлических клапанов управления потоком

Гидравлические клапаны управления потоком обеспечивают экономичное решение проблем, связанных с расходом. Однако они не лишены проблем, приводящих к падению давления при частичном засорении клапанов, что может повлиять на производительность. С более простыми регулирующими клапанами изменения расхода могут происходить, даже когда регулирующий клапан находится в статическом положении, из-за давления в системе, температуры (которая изменяет вязкость некоторых жидкостей) или других переменных, что приводит к проблемам с надежностью.

Правильный выбор гидравлического клапана управления потоком может решить некоторые из этих проблем, хотя для полного устранения этих проблем может потребоваться сложный регулирующий клапан, такой как регулируемый клапан управления потоком с компенсацией давления и температуры.

Рекомендации по проектированию гидравлических клапанов управления потоком

В гидравлическом контуре приводы управляются клапаном управления потоком. Помимо регулирующего клапана, на скорость потока влияют и другие переменные, в том числе температура, производительность насоса и другие факторы. При проектировании подходящего клапана для конкретной области применения необходимо тщательно учитывать различные факторы, которые могут повлиять на производительность, расход и долговечность, например:

  • Плотность жидкости
  • Максимальный и минимальный расход
  • Коррозионное свойство жидкости
  • Требуемый перепад давления на клапане
  • Допустимый предел утечки, когда клапан находится в закрытом положении
  • Максимальный допустимый уровень шума
  • Подключение к процессу (винты, сварка и т.
